Системы подвесов и крепеж для лотков – Страница 63

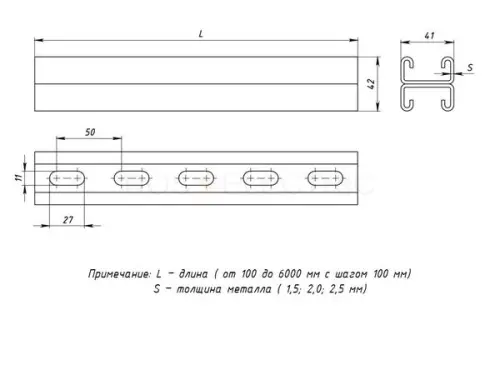

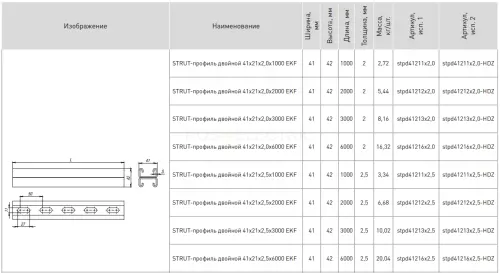

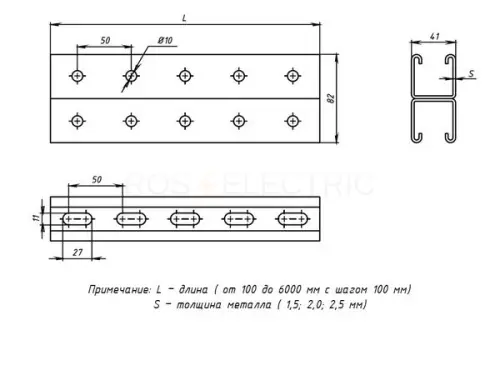

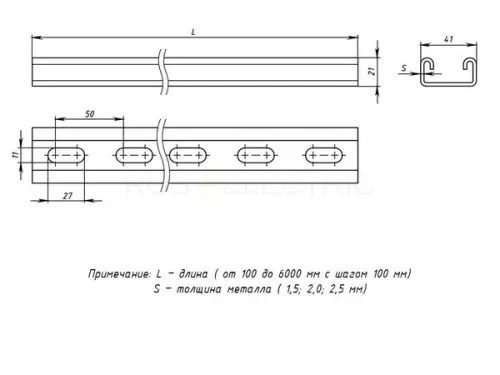

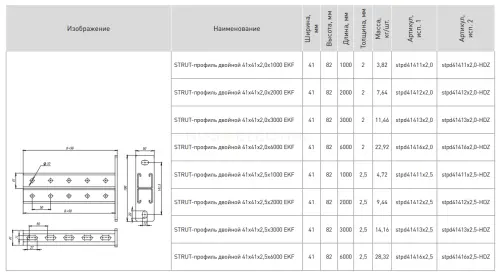

STRUT-система S-Line предназначена для создания сети инженерных систем зданий. Система позволяет без сварки создавать опорные конструкции и фиксировать элементы при помощи канальных гаек, при этом подобная конструкция обладает высокой несущей способностью. Широкий ассортимент продукции позволяет создать монтажную систему любой сложности. Конструктивные особенности системы обеспечивают возможность оперативно и без лишних подготовительных работ модернизировать ее или изменять трассировку.

Перфорированная полоса применяется для подвеса конструкций и соединения монтажных элементов.

Перфорированная полоса применяется для подвеса конструкций и соединения монтажных элементов.

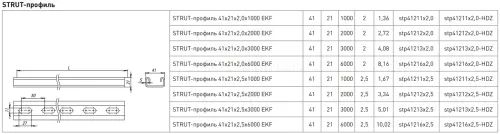

STRUT-система S-Line предназначена для создания сети инженерных систем зданий. Система позволяет без сварки создавать опорные конструкции и фиксировать элементы при помощи канальных гаек, при этом подобная конструкция обладает высокой несущей способностью. Широкий ассортимент продукции позволяет создать монтажную систему любой сложности. Конструктивные особенности системы обеспечивают возможность оперативно и без лишних подготовительных работ модернизировать ее или изменять трассировку.

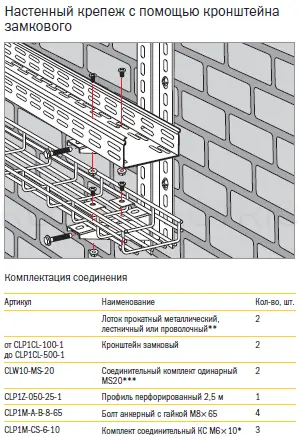

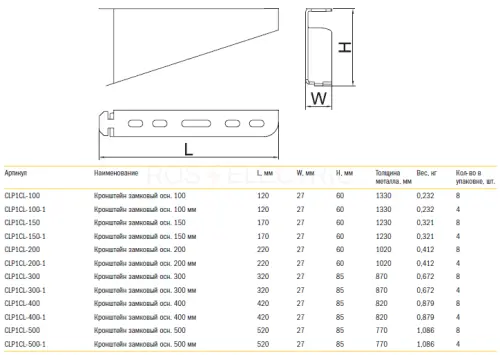

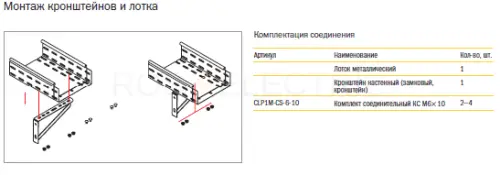

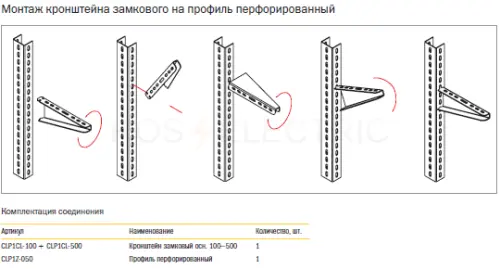

Кронштейн предназначен для крепления лотка к профилю перфорированному.

Крепиться к профилю при помощи штампованного замка, лоток - при помощи комплекта соеденительного MS20 или КС М6х10.

Изготовлен из стали горячего оцинкования.

Кронштейны:

100, 150, 200 - ширина 27 мм, высота 60 мм.

300,400,500 - ширина 27 мм, высота 85 мм.

Стойка кабельная К предназначена для монтажа кабельных трасс к стене или потолку.
Способ монтажа:
крепление к несущей поверхности с помощью скобы К1157.
Материал:
оцинкованная сталь УТ2,5; лакокрасочное покрытие У3;
горячее цинкование УТ1,5 по ГОСТ 15150.

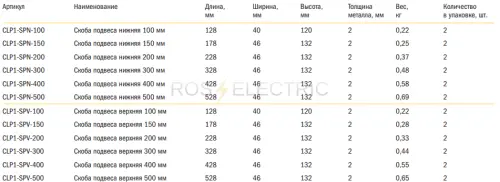

Скоба подвеса нижняя и верхняя предназначены для организации подвеса кабельной трассы креплением с помощью шпильки или непосредственно к несущей поверхности. Возможно крепление с помощью перфорированной ленты.
Материал: сталь горячего цинкования методом Сендзимира (защитный слой цинка – 10–20 мкм).

Скоба подвеса нижняя и верхняя предназначены для организации подвеса кабельной трассы креплением с помощью шпильки или непосредственно к несущей поверхности. Возможно крепление с помощью перфорированной ленты.
Материал: сталь горячего цинкования методом Сендзимира (защитный слой цинка – 10–20 мкм).

Кронштейн предназначен для крепления лотка к профилю перфорированному.

Крепиться к профилю при помощи двух болтов М8х65 и двух гаек М8, лоток - при помощи комплекта соеденительного MS20 или КС М6х10.

Изготовлен из стали горячего оцинкования.

Ширина 50 мм.

Высота 60 мм.

Стально тросс с петлей предназначен для организации подвеса кабельных трасс и трас освещения.
Способ монтажа: монтаж осуществляется с помощью такелажных изделий: рым болта, рым гайки, S-крюка и др.
Материал:сталь горячего цинкования методом Сендзимира (защитный слой – 10-20 мкм).

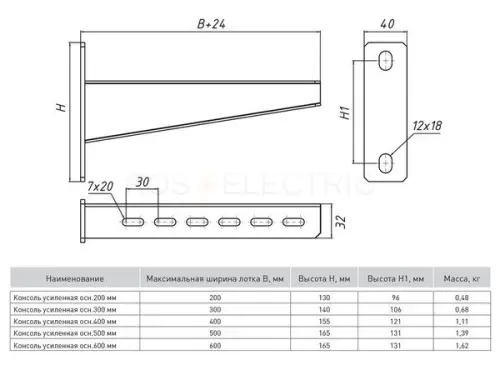

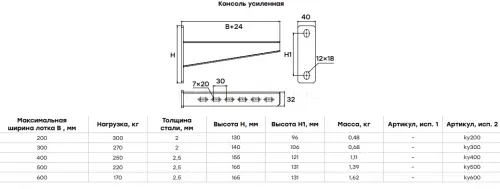

Предназначена для повышенных нагрузок и используется для крепления трассы к вертикальной поверхности.

Применяется для монтажа лотковых трасс совместно с П-образными основаниями.

Применяется для монтажа лотковых трасс совместно с П-образными основаниями.

STRUT-система S-Line предназначена для создания сети инженерных систем зданий. Система позволяет без сварки создавать опорные конструкции и фиксировать элементы при помощи канальных гаек, при этом подобная конструкция обладает высокой несущей способностью. Широкий ассортимент продукции позволяет создать монтажную систему любой сложности. Конструктивные особенности системы обеспечивают возможность оперативно и без лишних подготовительных работ модернизировать ее или изменять трассировку.

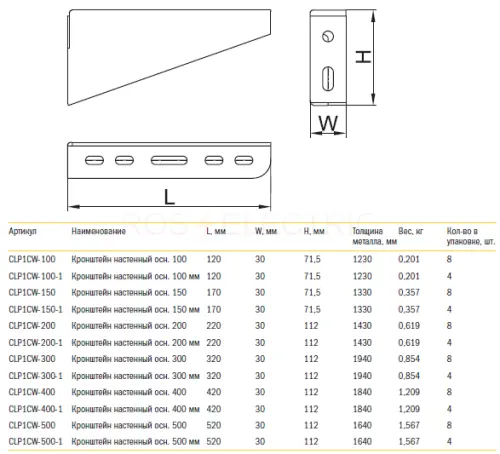

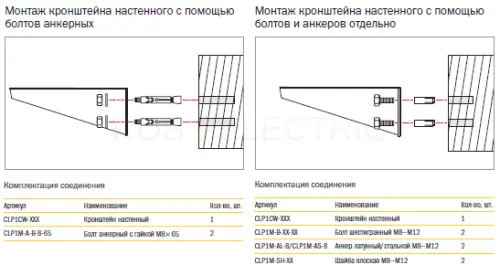

Кронштейн предназначен для крепления лотка к стене.

Крепиться к профилю при помощи штампованного замка, лоток - при помощи комплекта соеденительного MS20 или КС М6х10.

Изготовлен из стали горячего оцинкования.

Ширина 30 мм

Кронштейны:

100, 150 - высота 71,5 мм.

200,300,400,500 - высота 112 мм.

Перфорированная полоса применяется для подвеса конструкций и соединения монтажных элементов.

Перфорированная полоса применяется для подвеса конструкций и соединения монтажных элементов.

Стойка кабельная К предназначена для монтажа кабельных трасс к стене или потолку.
Способ монтажа:
крепление к несущей поверхности с помощью скобы К1157.
Материал:
оцинкованная сталь УТ2,5; лакокрасочное покрытие У3;
горячее цинкование УТ1,5 по ГОСТ 15150.

STRUT-система S-Line предназначена для создания сети инженерных систем зданий. Система позволяет без сварки создавать опорные конструкции и фиксировать элементы при помощи канальных гаек, при этом подобная конструкция обладает высокой несущей способностью. Широкий ассортимент продукции позволяет создать монтажную систему любой сложности. Конструктивные особенности системы обеспечивают возможность оперативно и без лишних подготовительных работ модернизировать ее или изменять трассировку.

Стойка (подвес потолочный) STRUT - предназначен для монтажа кабеленесущих систем, систем отопления, вентиляции и кондиционирования, а также при монтаже электротехнического оборудования.
