STRUT-система S-Line предназначена для создания сети инженерных систем зданий. Система позволяет без сварки создавать опорные конструкции и фиксировать элементы при помощи канальных гаек, при этом подобная конструкция обладает высокой несущей способностью. Широкий ассортимент продукции позволяет создать монтажную систему любой сложности. Конструктивные особенности системы обеспечивают возможность оперативно и без лишних подготовительных работ модернизировать ее или изменять трассировку.

Для крепления лотков ИЭК и кабелей, трубопроводов, воздуховодов и других подвесных конструкций.

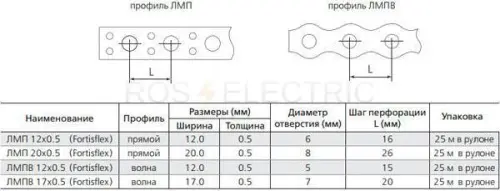

Лента монтажная перфорированная волна монтажная ЛМПВ - преднадназначена для монтажа воздуховодов, трубопроводов, кабельных лотков и других конструкций, а также для усиления тары.
Изготовлена из: оцинкованной стали.
Ширина:12мм.
Толщина:0,55мм.
Диаметр отверстия: 5мм.
Шаг перфорации: 15мм.
Артикулы и изделия:
55357 Лента монтажная перфорированная прямая ЛМП 12*0,55 (ВхТ)
55358 Лента монтажная перфорированная прямая ЛМП 20*0,55 (ВхТ)
55 355 Лента монтажная перфорированная волна ЛМПВ 12*0,55 (ВхТ)
55356 Лента монтажная перфорированная волна ЛМПВ 17*0,55 (ВхТ)

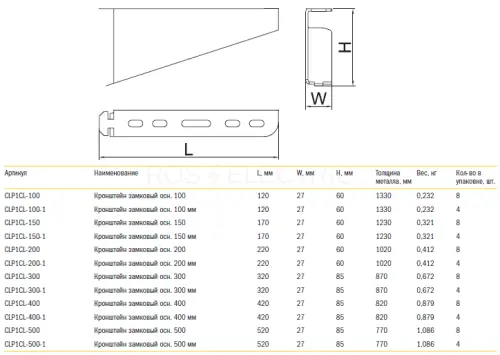

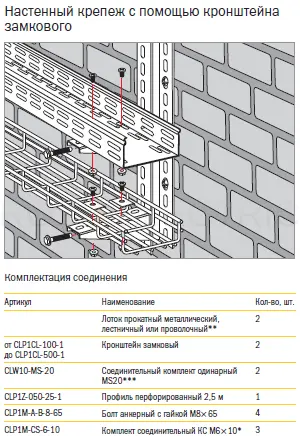

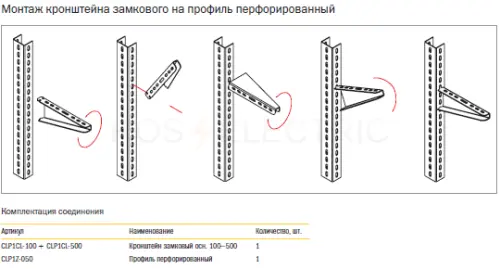

Кронштейн предназначен для крепления лотка к профилю перфорированному.

Крепиться к профилю при помощи штампованного замка, лоток - при помощи комплекта соеденительного MS20 или КС М6х10.

Изготовлен из стали горячего оцинкования.

Кронштейны:

100, 150, 200 - ширина 27 мм, высота 60 мм.

300,400,500 - ширина 27 мм, высота 85 мм.

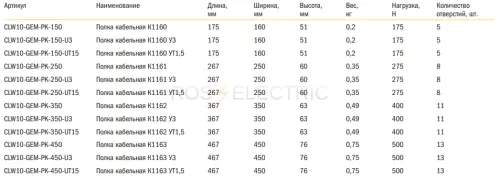

Полка кабельная К предназначена для монтажа кабельных трасс к стене или потолку с помощью стоек К1150-К1155.
Способ монтажа:
для крепления полки к стойке К1150 — К1155, хвостовик полки вставляется в отверстие стойки, после чего ее язычок поворачивается на 90°. При этом обеспечивается электрическое соединение полки со стойкой.
Материал: оцинкованная сталь УТ2,5; лакокрасочное покрытие У3; горячее цинкование УТ1,5 по ГОСТ 15150.

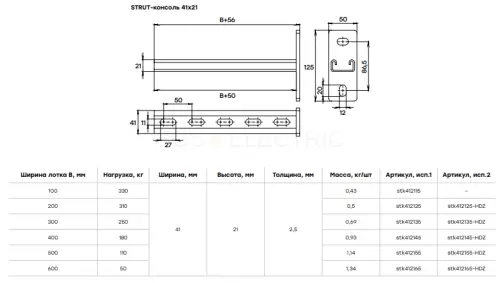

STRUT-система S-Line предназначена для создания сети инженерных систем зданий. Система позволяет без сварки создавать опорные конструкции и фиксировать элементы при помощи канальных гаек, при этом подобная конструкция обладает высокой несущей способностью. Широкий ассортимент продукции позволяет создать монтажную систему любой сложности. Конструктивные особенности системы обеспечивают возможность оперативно и без лишних подготовительных работ модернизировать ее или изменять трассировку.

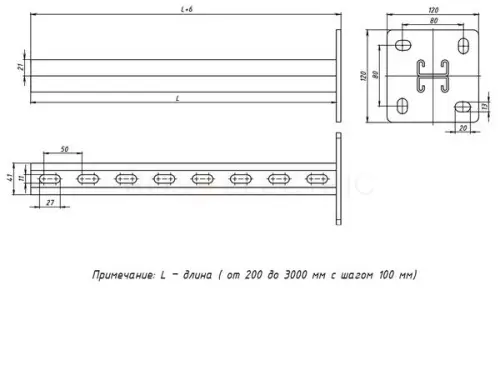

Стойка (подвес потолочный) STRUT - предназначен для монтажа кабеленесущих систем, систем отопления, вентиляции и кондиционирования, а также при монтаже электротехнического оборудования.

STRUT-система S-Line предназначена для создания сети инженерных систем зданий. Система позволяет без сварки создавать опорные конструкции и фиксировать элементы при помощи канальных гаек, при этом подобная конструкция обладает высокой несущей способностью. Широкий ассортимент продукции позволяет создать монтажную систему любой сложности. Конструктивные особенности системы обеспечивают возможность оперативно и без лишних подготовительных работ модернизировать ее или изменять трассировку.

Применяется для крепления лотковой трассы к вертикальным поверхностям.

Крепиться в опору или к универсальной монтажной скобе:
опора малая для коснсолей 100-300 am-120
универсальная потолочная скоба 78x125x43 apm-1

Консоль без опоры(ШхВхТолщина)
140 х 54 х 1,5 нагрузка 205 кг km-100
190 х 54 х 1,5 нагрузка 195 кг km-150
240 х 54 х 1,5 нагрузка 180 кг km-200
340 х 54 х 1,5 нагрузка 160 кг km-300
440 х 82 х 1,5 нагрузка 130 кг km-400
540 х 82 х 1,5 нагрузка 100 кг km-500

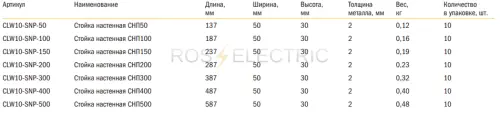

Стойка настенная СНП предназначена для организации настенного или напольного монтажа кабельной трассы.
Способ монтажа: крепление лотков к стойке настенной обеспечивается с по- мощью метизных комплектов КС М6х10, крепление стойки к несущей поверхности – с помощью болтов анкерных.
Материал: сталь горячего цинкования методом Сендзимира (защитный слой цинка – 10–20 мкм).

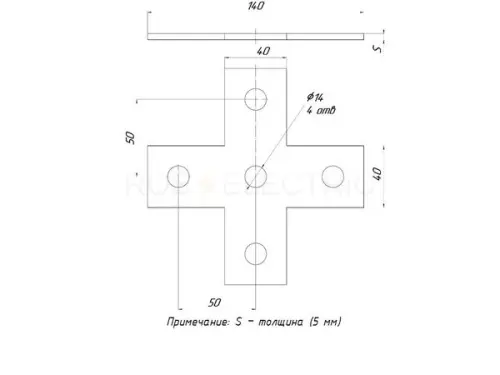

Предназначена для монтажа сложных конструкций на основе элементов STRUT-системы (профилей, консолей, подвесов).

Предназначена для монтажа сложных конструкций на основе элементов STRUT-системы (профилей, консолей, подвесов).

Системы подвесов для металлических лотков предназначены для монтажа металлических лотков (прокатных или проволочных) по элементам здания (потолок, стены, пол).

Профиль перфорированный L-образный служит для монтажа кабельных трасс в потолочном исполнении, а так же для монтажа несущих конструкций, систем освещения, воздуховодов и трубной продукции.

STRUT-система S-Line предназначена для создания сети инженерных систем зданий. Система позволяет без сварки создавать опорные конструкции и фиксировать элементы при помощи канальных гаек, при этом подобная конструкция обладает высокой несущей способностью. Широкий ассортимент продукции позволяет создать монтажную систему любой сложности. Конструктивные особенности системы обеспечивают возможность оперативно и без лишних подготовительных работ модернизировать ее или изменять трассировку.

Стойка (подвес потолочный) STRUT - предназначен для монтажа кабеленесущих систем, систем отопления, вентиляции и кондиционирования, а также при монтаже электротехнического оборудования.

Стойка (подвес потолочный) STRUT - предназначен для монтажа кабеленесущих систем, систем отопления, вентиляции и кондиционирования, а также при монтаже электротехнического оборудования.

STRUT-система S-Line предназначена для создания сети инженерных систем зданий. Система позволяет без сварки создавать опорные конструкции и фиксировать элементы при помощи канальных гаек, при этом подобная конструкция обладает высокой несущей способностью. Широкий ассортимент продукции позволяет создать монтажную систему любой сложности. Конструктивные особенности системы обеспечивают возможность оперативно и без лишних подготовительных работ модернизировать ее или изменять трассировку.

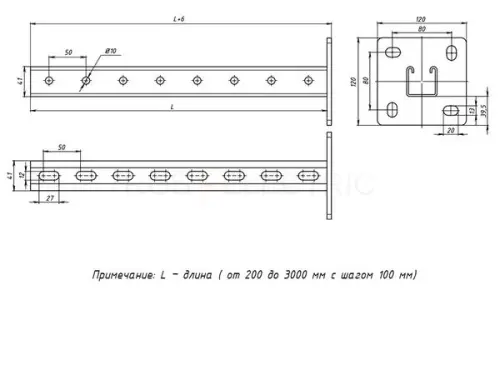

Предназначена для крепления тяжелых конструкций и кабельных линий к вертикальным поверхностям.

Омега профили предназначены для легких нагрузок и могут быть смонтированы как к стене, так и к потолку. Они обеспечивают надежный и быстрый монтаж металлических кабельных лотков любой ширины. Имеют удобную перфорацию под анкерные болты или шпильки М10. Кабельные лотки EKF-Line крепятся к профилям стандартным комплектом метизов wgm6x16.
