Кронштейн предназначен для крепления лотка к стене.

Крепиться к профилю при помощи штампованного замка, лоток - при помощи комплекта соеденительного MS20 или КС М6х10.

Изготовлен из стали горячего оцинкования.

Ширина 30 мм

Кронштейны:

100, 150 - высота 71,5 мм.

200,300,400,500 - высота 112 мм.

Крепиться в опору или к универсальной монтажной скобе:
опора малая для коснсолей 100-300 am-120
универсальная потолочная скоба 78x125x43 apm-1

Консоль без опоры(ШхВхТолщина)
140 х 54 х 1,5 нагрузка 205 кг km-100
190 х 54 х 1,5 нагрузка 195 кг km-150
240 х 54 х 1,5 нагрузка 180 кг km-200
340 х 54 х 1,5 нагрузка 160 кг km-300
440 х 82 х 1,5 нагрузка 130 кг km-400
540 х 82 х 1,5 нагрузка 100 кг km-500

Применяется для крепления проволочных лотков к вертикальным поверхностям.

Кронштейн предназначен для крепления лотка к стене.

Крепиться к профилю при помощи штампованного замка, лоток - при помощи комплекта соеденительного MS20 или КС М6х10.

Изготовлен из стали горячего оцинкования.

Ширина 30 мм

Кронштейны:

100, 150 - высота 71,5 мм.

200,300,400,500 - высота 112 мм.

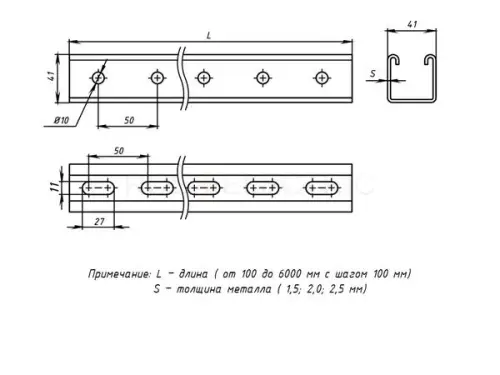

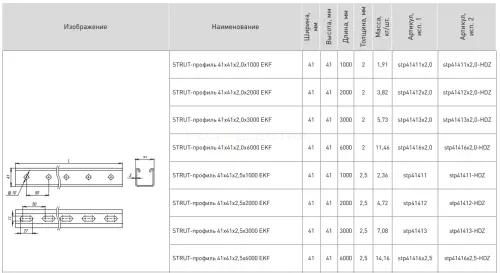

Стойка (подвес потолочный) STRUT - предназначен для монтажа кабеленесущих систем, систем отопления, вентиляции и кондиционирования, а также при монтаже электротехнического оборудования.

Для подвеса кабельной трассы перпендикулярно направлению крепления кронштейна. Может использоваться для прокладки кабельной трассы в настенном и напольном исполнении.

Крепиться к поверхности при помощи анкерного болта или анкера забивного.

Изготовлены из стали покрытой цинком (не менее 10 мкм).

Предназначен для легких нагрузок и используется для прокладки как металлических кабельных лотков, так вентиляционных коробов в горизонтальной плоскости. Может применяться для многоярусной прокладки коммуникаций. Для монтажа профиля к опорным конструкциям используются метизы М8."

Кронштейн предназначен для крепления лотка к профилю перфорированному.

Крепиться к профилю при помощи двух болтов М8х65 и двух гаек М8, лоток - при помощи комплекта соеденительного MS20 или КС М6х10.

Изготовлен из стали горячего оцинкования.

Ширина 50 мм.

Высота 60 мм.

Стойка (подвес потолочный) STRUT - предназначен для монтажа кабеленесущих систем, систем отопления, вентиляции и кондиционирования, а также при монтаже электротехнического оборудования.

Стойка настенная СНП предназначена для организации настенного или напольного монтажа кабельной трассы.
Способ монтажа: крепление лотков к стойке настенной обеспечивается с по- мощью метизных комплектов КС М6х10, крепление стойки к несущей поверхности – с помощью болтов анкерных.
Материал: сталь горячего цинкования методом Сендзимира (защитный слой цинка – 10–20 мкм).

Стойка (подвес потолочный) STRUT - предназначен для монтажа кабеленесущих систем, систем отопления, вентиляции и кондиционирования, а также при монтаже электротехнического оборудования.

Стойка (подвес потолочный) STRUT - предназначен для монтажа кабеленесущих систем, систем отопления, вентиляции и кондиционирования, а также при монтаже электротехнического оборудования.

Крепиться в опору или к универсальной монтажной скобе:
опора малая для коснсолей 100-300 am-120
универсальная потолочная скоба 78x125x43 apm-1

Консоль без опоры(ШхВхТолщина)
140 х 54 х 1,5 нагрузка 205 кг km-100
190 х 54 х 1,5 нагрузка 195 кг km-150
240 х 54 х 1,5 нагрузка 180 кг km-200
340 х 54 х 1,5 нагрузка 160 кг km-300
440 х 82 х 1,5 нагрузка 130 кг km-400
540 х 82 х 1,5 нагрузка 100 кг km-500

Предназначена для крепеления проволочного лотка EKF.

Крепиться в опору или к универсальной монтажной скобе:
опора малая для коснсолей 100-300 am-120
универсальная потолочная скоба 78x125x43 apm-1

Консоль без опоры(ШхВхТолщина)
140 х 54 х 1,5 нагрузка 205 кг km-100
190 х 54 х 1,5 нагрузка 195 кг km-150
240 х 54 х 1,5 нагрузка 180 кг km-200
340 х 54 х 1,5 нагрузка 160 кг km-300
440 х 82 х 1,5 нагрузка 130 кг km-400
540 х 82 х 1,5 нагрузка 100 кг km-500

Стойка настенная СНП предназначена для организации настенного или напольного монтажа кабельной трассы.
Способ монтажа: крепление лотков к стойке настенной обеспечивается с по- мощью метизных комплектов КС М6х10, крепление стойки к несущей поверхности – с помощью болтов анкерных.
Материал: сталь горячего цинкования методом Сендзимира (защитный слой цинка – 10–20 мкм).

Применяется для крепления проволочных лотков к вертикальным поверхностям.

Стойка (подвес потолочный) STRUT - предназначен для монтажа кабеленесущих систем, систем отопления, вентиляции и кондиционирования, а также при монтаже электротехнического оборудования.

STRUT-система S-Line предназначена для создания сети инженерных систем зданий. Система позволяет без сварки создавать опорные конструкции и фиксировать элементы при помощи канальных гаек, при этом подобная конструкция обладает высокой несущей способностью. Широкий ассортимент продукции позволяет создать монтажную систему любой сложности. Конструктивные особенности системы обеспечивают возможность оперативно и без лишних подготовительных работ модернизировать ее или изменять трассировку.

Применяется для крепления лотковой трассы к вертикальным поверхностям.
