Силовые автоматы. – Страница 94

Автоматические выключатели ВА07 устанавливаются в ТП, КРУ, ГРЩ в качестве вводных, секционных и распределительных аппаратов для коммутации и защиты двигателей, генераторов, трансформаторов, шин, кабелей на объектах промышленности и гражданского строительства, для электроснабжения высокотехнологичных производств, банков, электростанций и рассчитаны для эксплуатации в электроустановках с номинальным рабочим напряжением до 690 В и на номинальные токи от 800 до 4000 А.
Номинальная отключающая способность-до 100 кА.
-Равенство номинальной предельной и рабочей отключающих способностей Ics = Icu.
-Расширенная стандартная комплектация.
-Максимальная экономия пространства в силовом щите.
-Одинаковый вырез в двери шкафа независимо от габарита выключателя.
-Увеличенное количество циклов включения/отключения – до 30 000 циклов.
-Возможность замены главных контактов.
-Быстрое гашение дуги благодаря применению системы двойного разрыва Double Break.
-Малое значение энергии рассеивания.
-Расширенная селективность.
-Повышенная безопасность в эксплуатации.
-Возможность специального исполнения для использования в условиях тропического климата, холодного климата, в агрессивных средах.

Максимальный расцепитель тока со встроенным 16 битным микропроцессором
3 полюса
Максимальные номинальные токи, 800,1250,1600,2000,2500,3200,4000 А
Номинальная рабочая наибольшая отключающая способность Ics при Ue 690 В, кА:
для ВА07 208, ВА07 212,ВА07 216 ,ВА07 220 - 50 кА
для ВА07 325, ВА07 332 - 65 кА
для ВА07 440 - 75 кА
Номинальная наибольшая включающая способность Icm при Ue 690 В
для ВА07 208, ВА07 212,ВА07 216 ,ВА07 220 - 105
для ВА07 325, ВА07 332 - 146
для ВА07 440 - 165
Исполнение стационарное, выдвижное
Метод взвода пружины ручной или электропривод
Устройство защиты - электронный расцепитель
Способ подсоединения к сети горизонтальные(по заказу вертикальные или фронтальные контакты)
Устройства включения/отключения независимый/минимальный расцепитель, катушка включения, катушка отключения
Элементы системы управления блок контактов цепи управления, блок дополнительных контактов (4 переключающих контакта)
Конструктивные элементы защиты защитная крышка блока контактов управления, защитные шторки главных контактов(ждя выдвижного исполнения),защитная крышка блока цепи контроля.
Индикация срабатывания - счетчик циклов
Аксессуары для обслуживания стандартная ручка выката(для выдвижного исполнения), транспортировочные пластины, накладка на панель IP31
Сопроводительная документация заводской протокол испытаний, руководство по эксплуатации.
Устроиства и артикулы серии:
SAB230-0800-U11H-P11 Выключатель автоматический ВА07-208 выдвиж с мин. расц. 3P 800А 65кА ИЭК
SAB230-0800-S11H-P11 Выключатель автоматический ВА07-208 выдвиж с незав. расц. 3P 800А 65кА ИЭК
SAB231-0800-U11H-P11 Выключатель автоматический ВА07-208 стац с мин. расц. 3P 800А 65кА ИЭК
SAB231-0800-S11H-P11 Выключатель автоматический ВА07-208 стац с незав. расц. 3P 800А 65кА ИЭК
SAB230-1250-U11H-P11 Выключатель автоматический ВА07-212 выдвиж с мин. расц. 3P 1250А 65кА ИЭК
SAB230-1250-S11H-P11 Выключатель автоматический ВА07-212 выдвиж с незав. расц. 3P 1250А 65кА ИЭК
SAB231-1250-U11H-P11 Выключатель автоматический ВА07-212 стац с мин. расц. 3P 1250А 65кА ИЭК
SAB231-1250-S11H-P11 Выключатель автоматический ВА07-212 стац с незав. расц. 3P 1250А 65кА ИЭК
SAB230-1600-U11H-P11 Выключатель автоматический ВА07-216 выдвиж с мин. расц. 3P 1600А 65кА ИЭК
SAB230-1600-S11H-P11 Выключатель автоматический ВА07-216 выдвиж с незав. расц. 3P 1600А 65кА ИЭК
SAB231-1600-U11H-P11 Выключатель автоматический ВА07-216 стац с мин. расц. 3P 1600А 65кА ИЭК
SAB231-1600-S11H-P11 Выключатель автоматический ВА07-216 стац с незав. расц. 3P 1600А 65кА ИЭК
SAB230-2000-U11H-P11 Выключатель автоматический ВА07-220 выдвиж с мин. расц. 3P 2000А 65кА ИЭК
SAB230-2000-S11H-P11 Выключатель автоматический ВА07-220 выдвиж с незав. расц. 3P 2000А 65кА ИЭК
SAB231-2000-U11H-P11 Выключатель автоматический ВА07-220 стац с мин. расц. 3P 2000А 65кА ИЭК
SAB231-2000-S11H-P11 Выключатель автоматический ВА07-220 стац с незав. расц. 3P 2000А 65кА ИЭК
SAB330-2500-U11H-P11 Выключатель автоматический ВА07-325 выдвиж с мин. расц. 3P 2500А 85кА ИЭК
SAB330-2500-S11H-P11 Выключатель автоматический ВА07-325 выдвиж с незав. расц. 3P 2500А 85кА ИЭК
SAB331-2500-U11H-P11 Выключатель автоматический ВА07-325 стац с мин. расц. 3P 2500А 85кА ИЭК
SAB331-2500-S11H-P11 Выключатель автоматический ВА07-325 стац с незав. расц. 3P 2500А 85кА ИЭК
SAB330-3200-U11H-P11 Выключатель автоматический ВА07-332 выдвиж с мин. расц. 3P 3200А 85кА ИЭК
SAB330-3200-S11H-P11 Выключатель автоматический ВА07-332 выдвиж с незав. расц. 3P 3200А 85кА ИЭК
SAB331-3200-U11H-P11 Выключатель автоматический ВА07-332 стац с мин. расц. 3P 3200А 85кА ИЭК
SAB331-3200-S11H-P11 Выключатель автоматический ВА07-332 стац с незав. расц. 3P 3200А 85кА ИЭК
SAB430-4000-U11V-P11 Выключатель автоматический ВА07-440 выдвиж с мин. расц. 3P 4000А 100кА ИЭК
SAB430-4000-S11V-P11 Выключатель автоматический ВА07-440 выдвиж с незав. расц. 3P 4000А 100кА ИЭК

Автоматические выключатели ВА07 устанавливаются в ТП, КРУ, ГРЩ в качестве вводных, секционных и распределительных аппаратов для коммутации и защиты двигателей, генераторов, трансформаторов, шин, кабелей на объектах промышленности и гражданского строительства, для электроснабжения высокотехнологичных производств, банков, электростанций и рассчитаны для эксплуатации в электроустановках с номинальным рабочим напряжением до 690 В и на номинальные токи от 800 до 4000 А.
Номинальная отключающая способность-до 100 кА.
-Равенство номинальной предельной и рабочей отключающих способностей Ics = Icu.
-Расширенная стандартная комплектация.
-Максимальная экономия пространства в силовом щите.
-Одинаковый вырез в двери шкафа независимо от габарита выключателя.
-Увеличенное количество циклов включения/отключения – до 30 000 циклов.
-Возможность замены главных контактов.
-Быстрое гашение дуги благодаря применению системы двойного разрыва Double Break.
-Малое значение энергии рассеивания.
-Расширенная селективность.
-Повышенная безопасность в эксплуатации.
-Возможность специального исполнения для использования в условиях тропического климата, холодного климата, в агрессивных средах.

Максимальный расцепитель тока со встроенным 16 битным микропроцессором
3 полюса
Максимальные номинальные токи, 800,1250,1600,2000,2500,3200,4000 А
Номинальная рабочая наибольшая отключающая способность Ics при Ue 690 В, кА:
для ВА07 208, ВА07 212,ВА07 216 ,ВА07 220 - 50 кА
для ВА07 325, ВА07 332 - 65 кА
для ВА07 440 - 75 кА
Номинальная наибольшая включающая способность Icm при Ue 690 В
для ВА07 208, ВА07 212,ВА07 216 ,ВА07 220 - 105
для ВА07 325, ВА07 332 - 146
для ВА07 440 - 165
Исполнение стационарное, выдвижное
Метод взвода пружины ручной или электропривод
Устройство защиты - электронный расцепитель
Способ подсоединения к сети горизонтальные(по заказу вертикальные или фронтальные контакты)
Устройства включения/отключения независимый/минимальный расцепитель, катушка включения, катушка отключения
Элементы системы управления блок контактов цепи управления, блок дополнительных контактов (4 переключающих контакта)
Конструктивные элементы защиты защитная крышка блока контактов управления, защитные шторки главных контактов(ждя выдвижного исполнения),защитная крышка блока цепи контроля.
Индикация срабатывания - счетчик циклов
Аксессуары для обслуживания стандартная ручка выката(для выдвижного исполнения), транспортировочные пластины, накладка на панель IP31
Сопроводительная документация заводской протокол испытаний, руководство по эксплуатации.
Устроиства и артикулы серии:
SAB230-0800-U11H-P11 Выключатель автоматический ВА07-208 выдвиж с мин. расц. 3P 800А 65кА ИЭК
SAB230-0800-S11H-P11 Выключатель автоматический ВА07-208 выдвиж с незав. расц. 3P 800А 65кА ИЭК
SAB231-0800-U11H-P11 Выключатель автоматический ВА07-208 стац с мин. расц. 3P 800А 65кА ИЭК
SAB231-0800-S11H-P11 Выключатель автоматический ВА07-208 стац с незав. расц. 3P 800А 65кА ИЭК
SAB230-1250-U11H-P11 Выключатель автоматический ВА07-212 выдвиж с мин. расц. 3P 1250А 65кА ИЭК
SAB230-1250-S11H-P11 Выключатель автоматический ВА07-212 выдвиж с незав. расц. 3P 1250А 65кА ИЭК
SAB231-1250-U11H-P11 Выключатель автоматический ВА07-212 стац с мин. расц. 3P 1250А 65кА ИЭК
SAB231-1250-S11H-P11 Выключатель автоматический ВА07-212 стац с незав. расц. 3P 1250А 65кА ИЭК
SAB230-1600-U11H-P11 Выключатель автоматический ВА07-216 выдвиж с мин. расц. 3P 1600А 65кА ИЭК
SAB230-1600-S11H-P11 Выключатель автоматический ВА07-216 выдвиж с незав. расц. 3P 1600А 65кА ИЭК
SAB231-1600-U11H-P11 Выключатель автоматический ВА07-216 стац с мин. расц. 3P 1600А 65кА ИЭК
SAB231-1600-S11H-P11 Выключатель автоматический ВА07-216 стац с незав. расц. 3P 1600А 65кА ИЭК
SAB230-2000-U11H-P11 Выключатель автоматический ВА07-220 выдвиж с мин. расц. 3P 2000А 65кА ИЭК
SAB230-2000-S11H-P11 Выключатель автоматический ВА07-220 выдвиж с незав. расц. 3P 2000А 65кА ИЭК
SAB231-2000-U11H-P11 Выключатель автоматический ВА07-220 стац с мин. расц. 3P 2000А 65кА ИЭК
SAB231-2000-S11H-P11 Выключатель автоматический ВА07-220 стац с незав. расц. 3P 2000А 65кА ИЭК
SAB330-2500-U11H-P11 Выключатель автоматический ВА07-325 выдвиж с мин. расц. 3P 2500А 85кА ИЭК
SAB330-2500-S11H-P11 Выключатель автоматический ВА07-325 выдвиж с незав. расц. 3P 2500А 85кА ИЭК
SAB331-2500-U11H-P11 Выключатель автоматический ВА07-325 стац с мин. расц. 3P 2500А 85кА ИЭК
SAB331-2500-S11H-P11 Выключатель автоматический ВА07-325 стац с незав. расц. 3P 2500А 85кА ИЭК
SAB330-3200-U11H-P11 Выключатель автоматический ВА07-332 выдвиж с мин. расц. 3P 3200А 85кА ИЭК
SAB330-3200-S11H-P11 Выключатель автоматический ВА07-332 выдвиж с незав. расц. 3P 3200А 85кА ИЭК
SAB331-3200-U11H-P11 Выключатель автоматический ВА07-332 стац с мин. расц. 3P 3200А 85кА ИЭК
SAB331-3200-S11H-P11 Выключатель автоматический ВА07-332 стац с незав. расц. 3P 3200А 85кА ИЭК
SAB430-4000-U11V-P11 Выключатель автоматический ВА07-440 выдвиж с мин. расц. 3P 4000А 100кА ИЭК
SAB430-4000-S11V-P11 Выключатель автоматический ВА07-440 выдвиж с незав. расц. 3P 4000А 100кА ИЭК

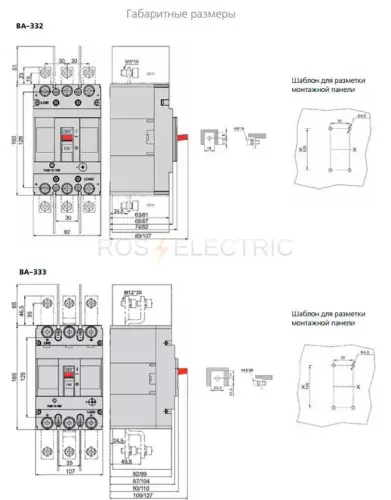

Силовые автоматические выключатели серии ВА-332 (333, 334, 335) c регулируемым расцепителем перегрузки DEKraft - предназначены для использования в силовых распределительных цепях напряжением до 690В (50Гц~) для распределения электрической энергии, а также защиты цепей и оборудования от повреждений, которые могут возникнуть из-за перегрузок, токов короткого замыкания и пониженного напряжения.
Количество полюсов: 3 полюса.
Диапазон настройки расцепителя перегрузки Ir: 12,8А-16А.
Отключающая способность: 50 кА.
Монтаж: на монтажную плату.
Артикулы и изделия:
21130DEK Автоматический выключатель 3P 16А c Ir=12,8А-16А 50кА ВА-332
21131DEK Автоматический выключатель 3P 25А c Ir=20А-25А 50кА ВА-332
21132DEK Автоматический выключатель 3P 40А c Ir=32А-40А 50кА ВА-332
21133DEK Автоматический выключатель 3P 63А c Ir=50,4А-63А 50кА ВА-332
21134DEK Автоматический выключатель 3P 100А c Ir=80А-100А 50кА ВА-332
21135DEK Автоматический выключатель 3P 125А c Ir=100А-125А 50кА ВА-333
21136DEK Автоматический выключатель 3P 160А c Ir=128А-160А 50кА ВА-333
21137DEK Автоматический выключатель 3P 200А c Ir=160А-200А 50кА ВА-333
21138DEK Автоматический выключатель 3P 250А c Ir=200А-250А 50кА ВА-333
21139DEK Автоматический выключатель 3P 250А c Ir=200А-250А 70кА ВА-334
21140DEK Автоматический выключатель 3P 400А c Ir=320А-400А 70кА ВА-334
21141DEK Автоматический выключатель 3P 500А c Ir=400А-500А 70кА ВА-335
21142DEK Автоматический выключатель 3P 630А c Ir=504А-630А 70кА ВА-335

Автоматические выключатели ВА-99М ЭКФ - предназначены для нечастых оперативных включений и отключений тока в нормальном режиме, а также защиты от токов перегрузки и коротких замыканий электроустановок жилого и гражданского строительства, на производственных площадках, электроподстанциях, распределительных пунктах, щитовом электрооборудовании с номинальным рабочим напряжением до 400 В переменного тока частотой 50 Гц. Номинальный ток расцепителя (In): 400А.
Вид расцепителя: термомагнитный (ТМ)
Уставка электромагнитного расцепителя: 10 x In.
Номинальная предельная отключающая способность Icu (при 400В 50Гц): 50кА.
Количество полюсов: 3P.

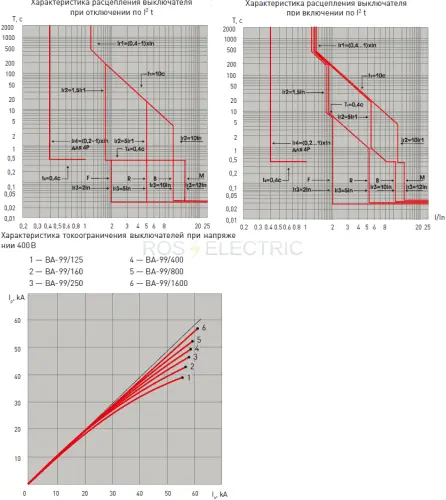

Выключатели автоматические серии ВА-99 предназначены для нечастых оперативных включений и отключений тока в нормальном режиме, а также защиты от токов перегрузки и коротких замыканий распределительных сетей и электродвигателей. Выключатели могут применяться в электроустановках с номинальным напряжением до 400 В переменного тока частотой 50 Гц.
Номинальный ток расцепителя (In): 1000А.
Вид расцепителя: микропроцессорный (ТМ)
Уставка термомагнитного расцепителя: 0,4÷1хIn.
Номинальная предельная отключающая способность Icu (при 400В 50Гц): 50кА.
Количество полюсов: 3P.

Воздушные автоматические выключатели серии NA8 Chint - предназначены для применения в сетях переменного тока частотой 50/60 Гц напряжением до 1000 В и номинальных токах от 200 до 7500 А для распределения электрической энергии, защиты цепей и электрооборудования от перегрузок, коротких замыканий и замыканий на землю.
Количество полюсов:3;
Степень защиты (IP):IP20;
Габаритные и установочные размеры (ШхВхГ), мм:431,5x375x476;
Номинальный ток, А:2500;
Функция передачи данных:Да;
Исполнение:Выдвижное;
Габарит:2500;
Тип электронного расцепителя:H;
Степень загрязнения среды:3;
Номинальная отключающая способность, кА:65;
Механическая износостойкость, циклов:15000;
Электрическая износостойкость, циклов:2000;
Номинальная рабочая наибольшая отключающая способность, кА:65/55;
Рабочая температура окружающей среды, °C:-20...+70;
Номинальное напряжение, В:800…1150;
Количество вспомогательных нормально разомкнутых (НО) контактов:4(НО/НЗ);
Количество вспомогательных нормально замкнутых (НЗ) контактов:4(НЗ/НО.

Воздушные автоматические выключатели серии NA8 Chint - предназначены для применения в сетях переменного тока частотой 50/60 Гц напряжением до 1000 В и номинальных токах от 200 до 7500 А для распределения электрической энергии, защиты цепей и электрооборудования от перегрузок, коротких замыканий и замыканий на землю.
Количество полюсов:4;
Степень защиты (IP):IP20;
Габаритные и установочные размеры (ШхВхГ), мм:470x431,5x406;
Номинальный ток, А:2000;
Номинальное напряжение изоляции, В:1000;
Функция передачи данных:Да;
Исполнение:Выдвижное;
Диапазон установки расцепителя перегрузки, А:800...2000;
Габарит:2500;
Тип электронного расцепителя:H;
Степень загрязнения среды:3;
Номинальная отключающая способность, кА:85;
Механическая износостойкость, циклов:20000;
Электрическая износостойкость, циклов:8000;
Номинальная рабочая наибольшая отключающая способность, кА:85/65;
Рабочая температура окружающей среды, °C:-20...+70;
Диапазон регулировки без задержки срабатывания расцепителя короткого замыкания, А:4000...30000;
Номинальное напряжение, В:415...690;
Количество вспомогательных нормально разомкнутых (НО) контактов:4(НО/НЗ);
Количество вспомогательных нормально замкнутых (НЗ) контактов:4(НЗ/НО.

Воздушные автоматические выключатели серии NA8 Chint - предназначены для применения в сетях переменного тока частотой 50/60 Гц напряжением до 1000 В и номинальных токах от 200 до 7500 А для распределения электрической энергии, защиты цепей и электрооборудования от перегрузок, коротких замыканий и замыканий на землю.
Количество полюсов:4;
Степень защиты (IP):IP20;
Габаритные и установочные размеры (ШхВхГ), мм:352x351x300;
Номинальный ток, А:630;
Номинальное напряжение изоляции, В:1000;
Функция передачи данных:Да;
Исполнение:Выдвижное;
Диапазон установки расцепителя перегрузки, А:252...630;
Габарит:1600;
Тип электронного расцепителя:H;
Степень загрязнения среды:3;
Номинальная отключающая способность, кА:55;
Механическая износостойкость, циклов:20000;
Электрическая износостойкость, циклов:8000;
Номинальная рабочая наибольшая отключающая способность, кА:65/36;
Рабочая температура окружающей среды, °C:-20...+70;
Диапазон регулировки без задержки срабатывания расцепителя короткого замыкания, А:1260...9450;
Номинальное напряжение, В:415...690;
Количество вспомогательных нормально разомкнутых (НО) контактов:4(НО/НЗ);
Количество вспомогательных нормально замкнутых (НЗ) контактов:4(НЗ/НО.

Воздушные автоматические выключатели серии NA8 Chint - предназначены для применения в сетях переменного тока частотой 50/60 Гц напряжением до 1000 В и номинальных токах от 200 до 7500 А для распределения электрической энергии, защиты цепей и электрооборудования от перегрузок, коротких замыканий и замыканий на землю.
Количество полюсов:4;
Степень защиты (IP):IP20;
Габаритные и установочные размеры (ШхВхГ), мм:352x351x300;
Номинальный ток, А:1250;
Номинальное напряжение изоляции, В:1000;
Функция передачи данных:Да;
Исполнение:Стационарное;
Диапазон установки расцепителя перегрузки, А:500...1250;
Габарит:1600;
Тип электронного расцепителя:H;
Степень загрязнения среды:3;
Номинальная отключающая способность, кА:55;
Механическая износостойкость, циклов:20000;
Электрическая износостойкость, циклов:8000;
Номинальная рабочая наибольшая отключающая способность, кА:65/36;
Рабочая температура окружающей среды, °C:-20...+70;
Диапазон регулировки без задержки срабатывания расцепителя короткого замыкания, А:2500...18750;
Номинальное напряжение, В:415...690;
Количество вспомогательных нормально разомкнутых (НО) контактов:4(НО/НЗ);
Количество вспомогательных нормально замкнутых (НЗ) контактов:4(НЗ/НО.

Воздушные автоматические выключатели серии NA8 Chint - предназначены для применения в сетях переменного тока частотой 50/60 Гц напряжением до 1000 В и номинальных токах от 200 до 7500 А для распределения электрической энергии, защиты цепей и электрооборудования от перегрузок, коротких замыканий и замыканий на землю.
Количество полюсов:3;
Степень защиты (IP):IP20;
Габаритные и установочные размеры (ШхВхГ), мм:282x351x300;
Номинальный ток, А:800;
Номинальное напряжение изоляции, В:1000;
Функция передачи данных:Да;
Исполнение:Стационарное;
Диапазон установки расцепителя перегрузки, А:320...800;
Габарит:1600;
Тип электронного расцепителя:H;
Степень загрязнения среды:3;
Номинальная отключающая способность, кА:66;
Механическая износостойкость, циклов:20000;
Электрическая износостойкость, циклов:8000;
Номинальная рабочая наибольшая отключающая способность, кА:65/36;
Рабочая температура окружающей среды, °C:-20...+70;
Диапазон регулировки без задержки срабатывания расцепителя короткого замыкания, А:1600...12000;
Номинальное напряжение, В:415...690;
Количество вспомогательных нормально разомкнутых (НО) контактов:4(НО/НЗ);
Количество вспомогательных нормально замкнутых (НЗ) контактов:4(НЗ/НО.

Выключатели серии NM8N в литом корпусе Chint - предназначены для применения в сетях переменного тока частотой 50/60 Гц с номинальным напряжением до 1150 В, а также в сетях постоянного тока напряжением до 1000В включительно при номинальных токах от 16 до 1600 A. Выключатели серии NM8N могут применяться для нечастых включений и отключений нагрузок при номинальном токе, а также защиты от перегрузки и короткого замыкания в электроустановках общественных и промышленных зданий.
Количество полюсов:4;
Степень защиты (IP):IP40;Габаритные и установочные размеры (ШхВхГ), мм:280x286x239;
Номинальный ток, А:1000;
Номинальное напряжение изоляции, В:1000;
Функция передачи данных:Да;
Диапазон установки расцепителя перегрузки, А:400…1000;
Габарит:1600;
Степень загрязнения среды:3;
Номинальная отключающая способность, кА:70;
Механическая износостойкость, циклов:6000;
Тип расцепителя:Электронный (EM);
Электрическая износостойкость, циклов:1000;
Стандарты:МЭК/EN 60947-2;
Род тока:Переменный ток (AC);
Рабочая температура окружающей среды, °C:-35…+70;
Диапазон регулировки без задержки срабатывания расцепителя короткого замыкания, А:1500...12000;
Номинальное напряжение, В:690.

Выключатели серии NM8N в литом корпусе Chint - предназначены для применения в сетях переменного тока частотой 50/60 Гц с номинальным напряжением до 1150 В, а также в сетях постоянного тока напряжением до 1000В включительно при номинальных токах от 16 до 1600 A. Выключатели серии NM8N могут применяться для нечастых включений и отключений нагрузок при номинальном токе, а также защиты от перегрузки и короткого замыкания в электроустановках общественных и промышленных зданий.
Количество полюсов:3;
Степень защиты (IP):IP40;Габаритные и установочные размеры (ШхВхГ), мм:195x300x133;
Номинальный ток, А:800;
Номинальное напряжение изоляции, В:1000;
Функция передачи данных:Да;
Диапазон установки расцепителя перегрузки, А:320…800;
Габарит:800;
Степень загрязнения среды:3;
Номинальная отключающая способность, кА:70;
Механическая износостойкость, циклов:10000;
Тип расцепителя:Электронный (EM);
Электрическая износостойкость, циклов:2000;
Род тока:Переменный ток (AC);
Рабочая температура окружающей среды, °C:-25…+70;
Диапазон регулировки без задержки срабатывания расцепителя короткого замыкания, А:1200...9600;
Номинальное напряжение, В:690.

Выключатели серии NM8N в литом корпусе Chint - предназначены для применения в сетях переменного тока частотой 50/60 Гц с номинальным напряжением до 1150 В, а также в сетях постоянного тока напряжением до 1000В включительно при номинальных токах от 16 до 1600 A. Выключатели серии NM8N могут применяться для нечастых включений и отключений нагрузок при номинальном токе, а также защиты от перегрузки и короткого замыкания в электроустановках общественных и промышленных зданий.
Количество полюсов:3;
Степень защиты (IP):IP40;Габаритные и установочные размеры (ШхВхГ), мм:140x255x213;
Номинальный ток, А:400;
Номинальное напряжение изоляции, В:1000;
Диапазон установки расцепителя перегрузки, А:280…400;
Габарит:630;
Степень загрязнения среды:3;
Номинальная отключающая способность, кА:70;
Механическая износостойкость, циклов:15000;
Тип расцепителя:Термомагнитный;
Электрическая износостойкость, циклов:4000;
Стандарты:МЭК/EN 60947-2;
Род тока:Переменный ток (AC);
Рабочая температура окружающей среды, °C:-40…+70;
Диапазон регулировки без задержки срабатывания расцепителя короткого замыкания, А:2000...4000;
Номинальное напряжение, В:690.

Выключатели серии NM8N в литом корпусе Chint - предназначены для применения в сетях переменного тока частотой 50/60 Гц с номинальным напряжением до 1150 В, а также в сетях постоянного тока напряжением до 1000В включительно при номинальных токах от 16 до 1600 A. Выключатели серии NM8N могут применяться для нечастых включений и отключений нагрузок при номинальном токе, а также защиты от перегрузки и короткого замыкания в электроустановках общественных и промышленных зданий.
Количество полюсов:4;
Степень защиты (IP):IP40;Габаритные и установочные размеры (ШхВхГ), мм:185x255x213;
Номинальный ток, А:400;
Номинальное напряжение изоляции, В:1000;
Функция передачи данных:Да;
Диапазон установки расцепителя перегрузки, А:160…400;
Габарит:630;
Степень загрязнения среды:3;
Номинальная отключающая способность, кА:100;
Механическая износостойкость, циклов:15000;
Тип расцепителя:Электронный (EN);
Электрическая износостойкость, циклов:4000;
Род тока:Переменный ток (AC);
Рабочая температура окружающей среды, °C:-35…+70;
Диапазон регулировки без задержки срабатывания расцепителя короткого замыкания, А:800...4800;
Номинальное напряжение, В:690.

Выключатели серии NM8N в литом корпусе Chint - предназначены для применения в сетях переменного тока частотой 50/60 Гц с номинальным напряжением до 1150 В, а также в сетях постоянного тока напряжением до 1000В включительно при номинальных токах от 16 до 1600 A. Выключатели серии NM8N могут применяться для нечастых включений и отключений нагрузок при номинальном токе, а также защиты от перегрузки и короткого замыкания в электроустановках общественных и промышленных зданий.
Количество полюсов:4;
Степень защиты (IP):IP40;Габаритные и установочные размеры (ШхВхГ), мм:185x255x213;
Номинальный ток, А:630;
Номинальное напряжение изоляции, В:1000;
Функция передачи данных:Да;
Диапазон установки расцепителя перегрузки, А:252…630;
Габарит:630;
Степень загрязнения среды:3;
Номинальная отключающая способность, кА:100;
Механическая износостойкость, циклов:15000;
Тип расцепителя:Электронный (EM);
Электрическая износостойкость, циклов:4000;
Род тока:Переменный ток (AC);
Рабочая температура окружающей среды, °C:-25…+70;
Диапазон регулировки без задержки срабатывания расцепителя короткого замыкания, А:945...7560;
Номинальное напряжение, В:690.

Выключатели серии NM8N в литом корпусе Chint - предназначены для применения в сетях переменного тока частотой 50/60 Гц с номинальным напряжением до 1150 В, а также в сетях постоянного тока напряжением до 1000В включительно при номинальных токах от 16 до 1600 A. Выключатели серии NM8N могут применяться для нечастых включений и отключений нагрузок при номинальном токе, а также защиты от перегрузки и короткого замыкания в электроустановках общественных и промышленных зданий.
Количество полюсов:3;
Степень защиты (IP):IP40;Габаритные и установочные размеры (ШхВхГ), мм:140x255x213;
Номинальный ток, А:400;
Номинальное напряжение изоляции, В:1000;
Функция передачи данных:Да;
Диапазон установки расцепителя перегрузки, А:160…400;
Габарит:630;
Степень загрязнения среды:3;
Номинальная отключающая способность, кА:100;
Механическая износостойкость, циклов:15000;
Тип расцепителя:Электронный (EM);
Электрическая износостойкость, циклов:4000;
Стандарты:МЭК/EN 60947-175;
Род тока:Переменный ток (AC);
Рабочая температура окружающей среды, °C:-35…+70;
Диапазон регулировки без задержки срабатывания расцепителя короткого замыкания, А:600...4800;
Номинальное напряжение, В:690.

Выключатели серии NM8N в литом корпусе Chint - предназначены для применения в сетях переменного тока частотой 50/60 Гц с номинальным напряжением до 1150 В, а также в сетях постоянного тока напряжением до 1000В включительно при номинальных токах от 16 до 1600 A. Выключатели серии NM8N могут применяться для нечастых включений и отключений нагрузок при номинальном токе, а также защиты от перегрузки и короткого замыкания в электроустановках общественных и промышленных зданий.
Количество полюсов:4;
Степень защиты (IP):IP40;Габаритные и установочные размеры (ШхВхГ), мм:185x255x213;
Номинальный ток, А:350;
Номинальное напряжение изоляции, В:1000;
Диапазон установки расцепителя перегрузки, А:245…350;
Габарит:630;
Степень загрязнения среды:3;
Номинальная отключающая способность, кА:36;
Механическая износостойкость, циклов:15000;
Тип расцепителя:Термомагнитный;
Электрическая износостойкость, циклов:4000;
Род тока:Переменный ток (AC);
Рабочая температура окружающей среды, °C:-40…+70;
Диапазон регулировки без задержки срабатывания расцепителя короткого замыкания, А:1750...3500;
Номинальное напряжение, В:690.

Выключатели серии NM8N в литом корпусе Chint - предназначены для применения в сетях переменного тока частотой 50/60 Гц с номинальным напряжением до 1150 В, а также в сетях постоянного тока напряжением до 1000В включительно при номинальных токах от 16 до 1600 A. Выключатели серии NM8N могут применяться для нечастых включений и отключений нагрузок при номинальном токе, а также защиты от перегрузки и короткого замыкания в электроустановках общественных и промышленных зданий.
Количество полюсов:4;
Степень защиты (IP):IP40;Габаритные и установочные размеры (ШхВхГ), мм:185x255x213;
Номинальный ток, А:250;
Номинальное напряжение изоляции, В:1000;
Диапазон установки расцепителя перегрузки, А:175…250;
Габарит:630;
Степень загрязнения среды:3;
Номинальная отключающая способность, кА:36;
Механическая износостойкость, циклов:15000;
Тип расцепителя:Термомагнитный;
Электрическая износостойкость, циклов:4000;
Род тока:Переменный ток (AC);
Рабочая температура окружающей среды, °C:-40…+70;
Диапазон регулировки без задержки срабатывания расцепителя короткого замыкания, А:1250...2500;
Номинальное напряжение, В:690.

Выключатели серии NM8N в литом корпусе Chint - предназначены для применения в сетях переменного тока частотой 50/60 Гц с номинальным напряжением до 1150 В, а также в сетях постоянного тока напряжением до 1000В включительно при номинальных токах от 16 до 1600 A. Выключатели серии NM8N могут применяться для нечастых включений и отключений нагрузок при номинальном токе, а также защиты от перегрузки и короткого замыкания в электроустановках общественных и промышленных зданий.
Количество полюсов:4;
Степень защиты (IP):IP40;Габаритные и установочные размеры (ШхВхГ), мм:185x255x213;
Номинальный ток, А:630;
Номинальное напряжение изоляции, В:1000;
Функция передачи данных:Да;
Диапазон установки расцепителя перегрузки, А:252...630;
Габарит:630;
Степень загрязнения среды:3;
Номинальная отключающая способность, кА:36;
Механическая износостойкость, циклов:15000;
Тип расцепителя:Электронный (EM);
Электрическая износостойкость, циклов:4000;
Род тока:Переменный ток (AC);
Рабочая температура окружающей среды, °C:-35…+70;
Диапазон регулировки без задержки срабатывания расцепителя короткого замыкания, А:945...7560;
Номинальное напряжение, В:690.

Выключатели серии NM8N в литом корпусе Chint - предназначены для применения в сетях переменного тока частотой 50/60 Гц с номинальным напряжением до 1150 В, а также в сетях постоянного тока напряжением до 1000В включительно при номинальных токах от 16 до 1600 A. Выключатели серии NM8N могут применяться для нечастых включений и отключений нагрузок при номинальном токе, а также защиты от перегрузки и короткого замыкания в электроустановках общественных и промышленных зданий.
Количество полюсов:3;
Степень защиты (IP):IP40;Габаритные и установочные размеры (ШхВхГ), мм:140x255x213;
Номинальный ток, А:630;
Номинальное напряжение изоляции, В:1000;
Функция передачи данных:Да;
Диапазон установки расцепителя перегрузки, А:252...630;
Габарит:630;
Степень загрязнения среды:3;
Номинальная отключающая способность, кА:36;
Механическая износостойкость, циклов:15000;
Тип расцепителя:Электронный (EM);
Электрическая износостойкость, циклов:4000;
Род тока:Переменный ток (AC);
Рабочая температура окружающей среды, °C:-35…+70;
Диапазон регулировки без задержки срабатывания расцепителя короткого замыкания, А:945...7560;
Номинальное напряжение, В:690.
