Силовые автоматы. – Страница 81

Выключатели серии NM8N в литом корпусе Chint - предназначены для применения в сетях переменного тока частотой 50/60 Гц с номинальным напряжением до 1150 В, а также в сетях постоянного тока напряжением до 1000В включительно при номинальных токах от 16 до 1600 A. Выключатели серии NM8N могут применяться для нечастых включений и отключений нагрузок при номинальном токе, а также защиты от перегрузки и короткого замыкания в электроустановках общественных и промышленных зданий.
Количество полюсов:4;
Степень защиты (IP):IP40;Габаритные и установочные размеры (ШхВхГ), мм:120x140x78,5;
Номинальный ток, А:80;
Номинальное напряжение изоляции, В:1000;
Диапазон установки расцепителя перегрузки, А:56…80;
Габарит:125;
Степень загрязнения среды:3;
Номинальная отключающая способность, кА:100;
Механическая износостойкость, циклов:15000;
Тип расцепителя:Термомагнитный;
Электрическая износостойкость, циклов:8000;
Род тока:Переменный ток (AC);
Рабочая температура окружающей среды, °C:-40…+70;
Диапазон регулировки без задержки срабатывания расцепителя короткого замыкания, А:800...800;
Номинальное напряжение, В:690.

Выключатели серии NM8N в литом корпусе Chint - предназначены для применения в сетях переменного тока частотой 50/60 Гц с номинальным напряжением до 1150 В, а также в сетях постоянного тока напряжением до 1000В включительно при номинальных токах от 16 до 1600 A. Выключатели серии NM8N могут применяться для нечастых включений и отключений нагрузок при номинальном токе, а также защиты от перегрузки и короткого замыкания в электроустановках общественных и промышленных зданий.
Количество полюсов:4;
Степень защиты (IP):IP40;Габаритные и установочные размеры (ШхВхГ), мм:120x140x78,5;
Номинальный ток, А:50;
Номинальное напряжение изоляции, В:1000;
Диапазон установки расцепителя перегрузки, А:35…50;
Габарит:125;
Степень загрязнения среды:3;
Номинальная отключающая способность, кА:36;
Механическая износостойкость, циклов:15000;
Тип расцепителя:Термомагнитный;
Электрическая износостойкость, циклов:8000;
Стандарты:МЭК/EN 60947-194;
Род тока:Переменный ток (AC);
Рабочая температура окружающей среды, °C:-40…+70;
Диапазон регулировки без задержки срабатывания расцепителя короткого замыкания, А:250...500;
Номинальное напряжение, В:690.

Автоматические выключатели серии MASTER ИЭК - предназначены для проведения тока в нормальном режиме и отключения сверхтоков при коротком замыкании и перегрузках, а также нечастых оперативных включений/отключений электрических цепей в трехфазных электрических сетях переменного тока напряжение до 690В частотой 50Гц.
Тип расцепителя: комбинированный(тепловой и электромагнитный).
Уставка теплового(In)/электромагнитного расцепителя(Im): 400А/10In.
Номинальная отключающая способность: 35кА (при Ue=400В)

Автоматические выключатели в литом корпусе NM1 CHINT - предназначены для проведения тока нечастых оперативных включений/отключений тока в нормальном режиме, а также защиты от токов перегрузки и коротких замыканий распределительных сетей.
Номинальный ток (In): 630А.
Уставка теплового/электромагнитного расцепителя: 1.05-1.3хIn/8-12хIn.
Номинальная предельная наибольшая отключающая способность (Icu) при AC 380/400/415В: 35 кА.

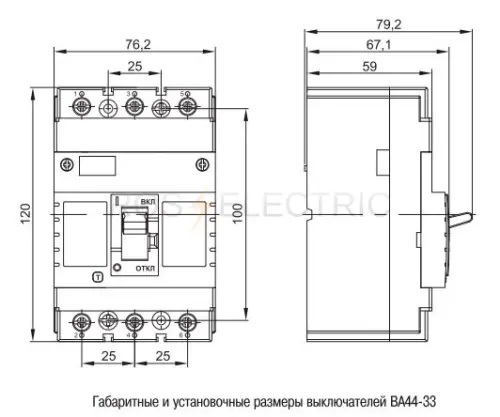

Автоматические выключатели ВА44 ИЭК - предназначены для проведения тока в нормальном режиме и отключения сверхтоков при коротких замыканиях и перегрузках, а также для нечастых (до 30 раз в сутки) оперативных включений и выключений электрических цепей в трехфазных электрических сетях.
Наибольшая предельная коммутационная способность: 25 кА.
Номинальный ток (уставка теплового расцепителя): 200А.

Автоматические выключатели ВА07 устанавливаются в ТП, КРУ, ГРЩ в качестве вводных, секционных и распределительных аппаратов для коммутации и защиты двигателей, генераторов, трансформаторов, шин, кабелей на объектах промышленности и гражданского строительства, для электроснабжения высокотехнологичных производств, банков, электростанций и рассчитаны для эксплуатации в электроустановках с номинальным рабочим напряжением до 690 В и на номинальные токи от 800 до 4000 А.
Номинальная отключающая способность-до 100 кА.
-Равенство номинальной предельной и рабочей отключающих способностей Ics = Icu.
-Расширенная стандартная комплектация.
-Максимальная экономия пространства в силовом щите.
-Одинаковый вырез в двери шкафа независимо от габарита выключателя.
-Увеличенное количество циклов включения/отключения – до 30 000 циклов.
-Возможность замены главных контактов.
-Быстрое гашение дуги благодаря применению системы двойного разрыва Double Break.
-Малое значение энергии рассеивания.
-Расширенная селективность.
-Повышенная безопасность в эксплуатации.
-Возможность специального исполнения для использования в условиях тропического климата, холодного климата, в агрессивных средах.

Максимальный расцепитель тока со встроенным 16 битным микропроцессором
3 полюса
Максимальные номинальные токи, 800,1250,1600,2000,2500,3200,4000 А
Номинальная рабочая наибольшая отключающая способность Ics при Ue 690 В, кА:
для ВА07 208, ВА07 212,ВА07 216 ,ВА07 220 - 50 кА
для ВА07 325, ВА07 332 - 65 кА
для ВА07 440 - 75 кА
Номинальная наибольшая включающая способность Icm при Ue 690 В
для ВА07 208, ВА07 212,ВА07 216 ,ВА07 220 - 105
для ВА07 325, ВА07 332 - 146
для ВА07 440 - 165
Исполнение стационарное, выдвижное
Метод взвода пружины ручной или электропривод
Устройство защиты - электронный расцепитель
Способ подсоединения к сети горизонтальные(по заказу вертикальные или фронтальные контакты)
Устройства включения/отключения независимый/минимальный расцепитель, катушка включения, катушка отключения
Элементы системы управления блок контактов цепи управления, блок дополнительных контактов (4 переключающих контакта)
Конструктивные элементы защиты защитная крышка блока контактов управления, защитные шторки главных контактов(ждя выдвижного исполнения),защитная крышка блока цепи контроля.
Индикация срабатывания - счетчик циклов
Аксессуары для обслуживания стандартная ручка выката(для выдвижного исполнения), транспортировочные пластины, накладка на панель IP31
Сопроводительная документация заводской протокол испытаний, руководство по эксплуатации.
Устроиства и артикулы серии:
SAB230-0800-U11H-P11 Выключатель автоматический ВА07-208 выдвиж с мин. расц. 3P 800А 65кА ИЭК
SAB230-0800-S11H-P11 Выключатель автоматический ВА07-208 выдвиж с незав. расц. 3P 800А 65кА ИЭК
SAB231-0800-U11H-P11 Выключатель автоматический ВА07-208 стац с мин. расц. 3P 800А 65кА ИЭК
SAB231-0800-S11H-P11 Выключатель автоматический ВА07-208 стац с незав. расц. 3P 800А 65кА ИЭК
SAB230-1250-U11H-P11 Выключатель автоматический ВА07-212 выдвиж с мин. расц. 3P 1250А 65кА ИЭК
SAB230-1250-S11H-P11 Выключатель автоматический ВА07-212 выдвиж с незав. расц. 3P 1250А 65кА ИЭК
SAB231-1250-U11H-P11 Выключатель автоматический ВА07-212 стац с мин. расц. 3P 1250А 65кА ИЭК
SAB231-1250-S11H-P11 Выключатель автоматический ВА07-212 стац с незав. расц. 3P 1250А 65кА ИЭК
SAB230-1600-U11H-P11 Выключатель автоматический ВА07-216 выдвиж с мин. расц. 3P 1600А 65кА ИЭК
SAB230-1600-S11H-P11 Выключатель автоматический ВА07-216 выдвиж с незав. расц. 3P 1600А 65кА ИЭК
SAB231-1600-U11H-P11 Выключатель автоматический ВА07-216 стац с мин. расц. 3P 1600А 65кА ИЭК
SAB231-1600-S11H-P11 Выключатель автоматический ВА07-216 стац с незав. расц. 3P 1600А 65кА ИЭК
SAB230-2000-U11H-P11 Выключатель автоматический ВА07-220 выдвиж с мин. расц. 3P 2000А 65кА ИЭК
SAB230-2000-S11H-P11 Выключатель автоматический ВА07-220 выдвиж с незав. расц. 3P 2000А 65кА ИЭК
SAB231-2000-U11H-P11 Выключатель автоматический ВА07-220 стац с мин. расц. 3P 2000А 65кА ИЭК
SAB231-2000-S11H-P11 Выключатель автоматический ВА07-220 стац с незав. расц. 3P 2000А 65кА ИЭК
SAB330-2500-U11H-P11 Выключатель автоматический ВА07-325 выдвиж с мин. расц. 3P 2500А 85кА ИЭК
SAB330-2500-S11H-P11 Выключатель автоматический ВА07-325 выдвиж с незав. расц. 3P 2500А 85кА ИЭК
SAB331-2500-U11H-P11 Выключатель автоматический ВА07-325 стац с мин. расц. 3P 2500А 85кА ИЭК
SAB331-2500-S11H-P11 Выключатель автоматический ВА07-325 стац с незав. расц. 3P 2500А 85кА ИЭК
SAB330-3200-U11H-P11 Выключатель автоматический ВА07-332 выдвиж с мин. расц. 3P 3200А 85кА ИЭК
SAB330-3200-S11H-P11 Выключатель автоматический ВА07-332 выдвиж с незав. расц. 3P 3200А 85кА ИЭК
SAB331-3200-U11H-P11 Выключатель автоматический ВА07-332 стац с мин. расц. 3P 3200А 85кА ИЭК
SAB331-3200-S11H-P11 Выключатель автоматический ВА07-332 стац с незав. расц. 3P 3200А 85кА ИЭК
SAB430-4000-U11V-P11 Выключатель автоматический ВА07-440 выдвиж с мин. расц. 3P 4000А 100кА ИЭК
SAB430-4000-S11V-P11 Выключатель автоматический ВА07-440 выдвиж с незав. расц. 3P 4000А 100кА ИЭК

Автоматические выключатели ВА88 предназначены для проведения тока в нормальном режиме и отключения тока при коротких замыканиях, перегрузке, недопустимых снижениях напряжения, а также для оперативных включений и отключений участков электрических цепей и рассчитаны для эксплуатации в электроустановках с номинальным рабочим напряжением до 400 В и на номинальные токи от 12,5 до 1600 А.

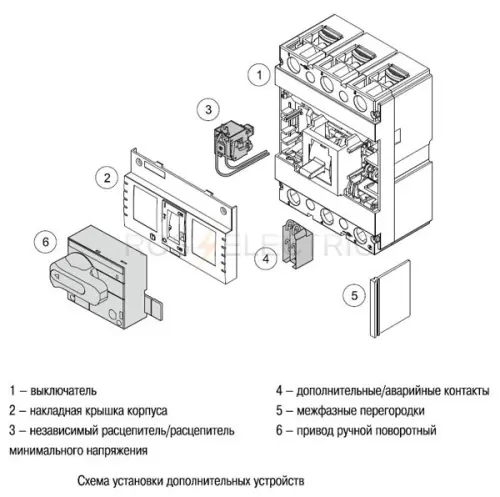

Дополнительные устройства:
-аварийный контакт;
-дополнительный контакт;
-независимый расцепитель;
-расцепитель минимального напряжения;
-привод ручной поворотный;
-электропривод;
-втычная панель;
-выдвижная панель.

Комплектация каждого автоматического выключателя состоит из:
-переходных шин или кабельных
-наконечников,
-межфазных перегородок,
-комплекта винтов и гаек для подсоединения проводников,
-комплекта винтов для крепления авто матического выключателя к монтажной панели.
-При помощи специальных скоб автоматы ВА88-32 и ВА88-33 можно монтировать на DIN рейку.
-Габариты и вес – на 10–20% меньше аналогичных выключателей других отечественных производителей, что позволяет монтировать шкафы и щиты меньшего размера. Кроме того, малые размеры делают возможным замену старых автоматических выключателей на выключатели серии ВА88.
ВА88-33
3 полюса
Номинальная рабочая наибольшая отключающая способность Ics, 17,5 кА
Номинальная предельная наибольшая отключающая способность Icu, 35 кА
Номинальный токи 16,25,32,40 А - с тепловым расцепителем (уставка срабатывания по току короткого замыкания, 500 А)
Номинальный токи 50,63, 80 ,100, 125, 160 А - с электро-магнитным расцепителем (уставка срабатывания по току короткого замыкания 10In А)
Дополнительные принадлежности:
Ручной поворотный привод ПРП 1 160 А (ПРП 33)
Скоба крепления на DIN рейку Скоба RCS 2
Аварийный контакт АК–125/160 (АК 32/33)
Дополнительный контакт ДК–125/160 (ДК 32/33)
Расцепитель независимый РН–125/160 (РН 32/33)
Расцепитель минимального напряжения РМ–125/160 (РМ 32/33)
Электропривод ЭП 32/33
Панели монтажная для втычного монтажа переднего присоединения ПМ1/П 33
Панель монтажная для втычного монтажа заднего резьбового присоединения ПМ1/Р 33
Устройства серии:
SVA20-3-0100 Автоматический выключатель ВА88-33 3Р 100А 35кА ИЭК
SVA20-3-0125 Автоматический выключатель ВА88-33 3Р 125А 35кА ИЭК
SVA20-3-0160 Автоматический выключатель ВА88-33 3Р 160А 35кА ИЭК
SVA20-3-0016 Автоматический выключатель ВА88-33 3Р 16А 35кА ИЭК
SVA20-3-0032 Автоматический выключатель ВА88-33 3Р 32А 35кА ИЭК
SVA20-3-0040 Автоматический выключатель ВА88-33 3Р 40А 35кА ИЭК
SVA20-3-0050 Автоматический выключатель ВА88-33 3Р 50А 35кА ИЭК
SVA20-3-0063 Автоматический выключатель ВА88-33 3Р 63А 35кА ИЭК
SVA20-3-0080 Автоматический выключатель ВА88-33 3Р 80А 35кА ИЭК

Автоматические выключатели ВА88-32 ТДМ - предназначены для отключения тока при коротких замыканиях, перегрузке, а так же для оперативного включения и выключения электрических цепей.
Номинальный ток: 25 А.
Номинальная предельная наибольшая отключающая способность Icu: 25 кА
Количество полюсов: 3.
Крепление: на монтажную плату.
Артикулы изделия:
SQ0707-0025 Автоматический выключатель ВА88-32 3Р 12,5А 25кА
SQ0707-0001 Автоматический выключатель ВА88-32 3Р 16А 25кА
SQ0707-0002 Автоматический выключатель ВА88-32 3Р 25А 25кА
SQ0707-0003 Автоматический выключатель ВА88-32 3Р 32А 25кА
SQ0707-0004 Автоматический выключатель ВА88-32 3Р 40А 25кА
SQ0707-0005 Автоматический выключатель ВА88-32 3Р 50А 25кА
SQ0707-0006 Автоматический выключатель ВА88-32 3Р 63А 25кА
SQ0707-0007 Автоматический выключатель ВА88-32 3Р 80А 25кА
SQ0707-0008 Автоматический выключатель ВА88-32 3Р 100А 25кА
SQ0707-0009 Автоматический выключатель ВА88-32 3Р 125А 25кА

Воздушные автоматические выключатели серии NA8 Chint - предназначены для применения в сетях переменного тока частотой 50/60 Гц напряжением до 1000 В и номинальных токах от 200 до 7500 А для распределения электрической энергии, защиты цепей и электрооборудования от перегрузок, коротких замыканий и замыканий на землю.
Количество полюсов:4;
Степень защиты (IP):IP20;
Габаритные и установочные размеры (ШхВхГ), мм:465x431,5x406;
Номинальный ток, А:2000;
Номинальное напряжение изоляции, В:1000;
Функция передачи данных:Да;
Исполнение:Стационарное;
Диапазон установки расцепителя перегрузки, А:800...2000;
Габарит:2500;
Тип электронного расцепителя:H;
Степень загрязнения среды:3;
Номинальная отключающая способность, кА:85;
Механическая износостойкость, циклов:20000;
Электрическая износостойкость, циклов:8000;
Номинальная рабочая наибольшая отключающая способность, кА:85/65;
Рабочая температура окружающей среды, °C:-20...+70;
Диапазон регулировки без задержки срабатывания расцепителя короткого замыкания, А:4000...30000;
Номинальное напряжение, В:415...690;
Количество вспомогательных нормально разомкнутых (НО) контактов:4(НО/НЗ);
Количество вспомогательных нормально замкнутых (НЗ) контактов:4(НЗ/НО.

Выключатели серии NM8N в литом корпусе Chint - предназначены для применения в сетях переменного тока частотой 50/60 Гц с номинальным напряжением до 1150 В, а также в сетях постоянного тока напряжением до 1000В включительно при номинальных токах от 16 до 1600 A. Выключатели серии NM8N могут применяться для нечастых включений и отключений нагрузок при номинальном токе, а также защиты от перегрузки и короткого замыкания в электроустановках общественных и промышленных зданий.
Количество полюсов:2;
Степень защиты (IP):IP40;Габаритные и установочные размеры (ШхВхГ), мм:62x140x78,5;
Номинальный ток, А:20;
Номинальное напряжение изоляции, В:1000;
Диапазон установки расцепителя перегрузки, А:14…20;
Габарит:125;
Степень загрязнения среды:3;
Номинальная отключающая способность, кА:25;
Механическая износостойкость, циклов:15000;
Тип расцепителя:Термомагнитный;
Электрическая износостойкость, циклов:2000;
Стандарты:МЭК/EN 60947-194;
Род тока:Постоянный ток (DC);
Рабочая температура окружающей среды, °C:-40…+70;
Диапазон регулировки без задержки срабатывания расцепителя короткого замыкания, А:100...200;
Номинальное напряжение, В:690.

Выключатели серии NM8N в литом корпусе Chint - предназначены для применения в сетях переменного тока частотой 50/60 Гц с номинальным напряжением до 1150 В, а также в сетях постоянного тока напряжением до 1000В включительно при номинальных токах от 16 до 1600 A. Выключатели серии NM8N могут применяться для нечастых включений и отключений нагрузок при номинальном токе, а также защиты от перегрузки и короткого замыкания в электроустановках общественных и промышленных зданий.
Количество полюсов:1;
Степень защиты (IP):IP40;Габаритные и установочные размеры (ШхВхГ), мм:35x140x108,5;
Номинальный ток, А:16;
Номинальное напряжение изоляции, В:1000;
Диапазон установки расцепителя перегрузки, А:16…16;
Габарит:125;
Степень загрязнения среды:3;
Номинальная отключающая способность, кА:25;
Механическая износостойкость, циклов:15000;
Тип расцепителя:Термомагнитный;
Электрическая износостойкость, циклов:2000;
Стандарты:МЭК/EN 60947-194;
Род тока:Постоянный ток (DC);
Рабочая температура окружающей среды, °C:-40…+70;
Диапазон регулировки без задержки срабатывания расцепителя короткого замыкания, А:160...160;
Номинальное напряжение, В:690.

Выключатели серии NM8N в литом корпусе Chint - предназначены для применения в сетях переменного тока частотой 50/60 Гц с номинальным напряжением до 1150 В, а также в сетях постоянного тока напряжением до 1000В включительно при номинальных токах от 16 до 1600 A. Выключатели серии NM8N могут применяться для нечастых включений и отключений нагрузок при номинальном токе, а также защиты от перегрузки и короткого замыкания в электроустановках общественных и промышленных зданий.
Количество полюсов:3;
Степень защиты (IP):IP40;Габаритные и установочные размеры (ШхВхГ), мм:105x157x88,7;
Номинальный ток, А:160;
Номинальное напряжение изоляции, В:1000;
Функция передачи данных:Да;
Диапазон установки расцепителя перегрузки, А:64…160;
Габарит:250;
Степень загрязнения среды:3;
Номинальная отключающая способность, кА:50;
Механическая износостойкость, циклов:15000;
Тип расцепителя:Электронный (EM);
Электрическая износостойкость, циклов:6000;
Род тока:Переменный ток (AC);
Рабочая температура окружающей среды, °C:-25…+70;
Диапазон регулировки без задержки срабатывания расцепителя короткого замыкания, А:240...1920;
Номинальное напряжение, В:690.

Выключатели серии NM8N в литом корпусе Chint - предназначены для применения в сетях переменного тока частотой 50/60 Гц с номинальным напряжением до 1150 В, а также в сетях постоянного тока напряжением до 1000В включительно при номинальных токах от 16 до 1600 A. Выключатели серии NM8N могут применяться для нечастых включений и отключений нагрузок при номинальном токе, а также защиты от перегрузки и короткого замыкания в электроустановках общественных и промышленных зданий.
Количество полюсов:3;
Степень защиты (IP):IP40;Габаритные и установочные размеры (ШхВхГ), мм:105x157x88,7;
Номинальный ток, А:180;
Номинальное напряжение изоляции, В:1250;
Диапазон установки расцепителя перегрузки, А:126...180;
Габарит:250;
Степень загрязнения среды:3;
Номинальная отключающая способность, кА:36;
Механическая износостойкость, циклов:15000;
Тип расцепителя:Термомагнитный;
Электрическая износостойкость, циклов:1500;
Род тока:Переменный ток (AC);
Рабочая температура окружающей среды, °C:-40…+70;
Диапазон регулировки без задержки срабатывания расцепителя короткого замыкания, А:900...1800;
Номинальное напряжение, В:690...1150.

Выключатели серии NM8N в литом корпусе Chint - предназначены для применения в сетях переменного тока частотой 50/60 Гц с номинальным напряжением до 1150 В, а также в сетях постоянного тока напряжением до 1000В включительно при номинальных токах от 16 до 1600 A. Выключатели серии NM8N могут применяться для нечастых включений и отключений нагрузок при номинальном токе, а также защиты от перегрузки и короткого замыкания в электроустановках общественных и промышленных зданий.
Количество полюсов:3;
Степень защиты (IP):IP40;Габаритные и установочные размеры (ШхВхГ), мм:105x157x88,7;
Номинальный ток, А:125;
Номинальное напряжение изоляции, В:1250;
Диапазон установки расцепителя перегрузки, А:87,5...125;
Габарит:250;
Степень загрязнения среды:3;
Номинальная отключающая способность, кА:36;
Механическая износостойкость, циклов:15000;
Тип расцепителя:Термомагнитный;
Электрическая износостойкость, циклов:1500;
Род тока:Переменный ток (AC);
Рабочая температура окружающей среды, °C:-40…+70;
Диапазон регулировки без задержки срабатывания расцепителя короткого замыкания, А:875...1500;
Номинальное напряжение, В:690...1150.

Выключатели серии NM8N в литом корпусе Chint - предназначены для применения в сетях переменного тока частотой 50/60 Гц с номинальным напряжением до 1150 В, а также в сетях постоянного тока напряжением до 1000В включительно при номинальных токах от 16 до 1600 A. Выключатели серии NM8N могут применяться для нечастых включений и отключений нагрузок при номинальном токе, а также защиты от перегрузки и короткого замыкания в электроустановках общественных и промышленных зданий.
Количество полюсов:3;
Степень защиты (IP):IP40;Габаритные и установочные размеры (ШхВхГ), мм:105x157x88,7;
Номинальный ток, А:250;
Номинальное напряжение изоляции, В:1000;
Функция передачи данных:Да;
Диапазон установки расцепителя перегрузки, А:100...250;
Габарит:250;
Степень загрязнения среды:3;
Номинальная отключающая способность, кА:36;
Механическая износостойкость, циклов:15000;
Тип расцепителя:Электронный (EN);
Электрическая износостойкость, циклов:6000;
Род тока:Переменный ток (AC);
Рабочая температура окружающей среды, °C:-35…+70;
Диапазон регулировки без задержки срабатывания расцепителя короткого замыкания, А:500...3000;
Номинальное напряжение, В:690.

Выключатели серии NM8N в литом корпусе Chint - предназначены для применения в сетях переменного тока частотой 50/60 Гц с номинальным напряжением до 1150 В, а также в сетях постоянного тока напряжением до 1000В включительно при номинальных токах от 16 до 1600 A. Выключатели серии NM8N могут применяться для нечастых включений и отключений нагрузок при номинальном токе, а также защиты от перегрузки и короткого замыкания в электроустановках общественных и промышленных зданий.
Количество полюсов:4;
Степень защиты (IP):IP40;Габаритные и установочные размеры (ШхВхГ), мм:120x140x78,5;
Номинальный ток, А:100;
Номинальное напряжение изоляции, В:1000;
Функция передачи данных:Да;
Диапазон установки расцепителя перегрузки, А:40...100;
Габарит:250;
Степень загрязнения среды:3;
Номинальная отключающая способность, кА:36;
Механическая износостойкость, циклов:15000;
Тип расцепителя:Электронный (EM);
Электрическая износостойкость, циклов:6000;
Род тока:Переменный ток (AC);
Рабочая температура окружающей среды, °C:-35…+70;
Диапазон регулировки без задержки срабатывания расцепителя короткого замыкания, А:150...1200;
Номинальное напряжение, В:690.

Выключатели серии NM8N в литом корпусе Chint - предназначены для применения в сетях переменного тока частотой 50/60 Гц с номинальным напряжением до 1150 В, а также в сетях постоянного тока напряжением до 1000В включительно при номинальных токах от 16 до 1600 A. Выключатели серии NM8N могут применяться для нечастых включений и отключений нагрузок при номинальном токе, а также защиты от перегрузки и короткого замыкания в электроустановках общественных и промышленных зданий.
Количество полюсов:2;
Степень защиты (IP):IP40;Габаритные и установочные размеры (ШхВхГ), мм:62x140x78,5;
Номинальный ток, А:16;
Номинальное напряжение изоляции, В:1000;
Диапазон установки расцепителя перегрузки, А:11,2…16;
Габарит:125;
Степень загрязнения среды:3;
Номинальная отключающая способность, кА:50;
Механическая износостойкость, циклов:15000;
Тип расцепителя:Термомагнитный;
Электрическая износостойкость, циклов:8000;
Стандарты:МЭК/EN 60947-194;
Род тока:Переменный ток (AC);
Рабочая температура окружающей среды, °C:-40…+70;
Диапазон регулировки без задержки срабатывания расцепителя короткого замыкания, А:80...160;
Номинальное напряжение, В:690.

Выключатели серии NM8N в литом корпусе Chint - предназначены для применения в сетях переменного тока частотой 50/60 Гц с номинальным напряжением до 1150 В, а также в сетях постоянного тока напряжением до 1000В включительно при номинальных токах от 16 до 1600 A. Выключатели серии NM8N могут применяться для нечастых включений и отключений нагрузок при номинальном токе, а также защиты от перегрузки и короткого замыкания в электроустановках общественных и промышленных зданий.
Количество полюсов:1;
Степень защиты (IP):IP40;Габаритные и установочные размеры (ШхВхГ), мм:35x140x108,5;
Номинальный ток, А:125;
Номинальное напряжение изоляции, В:1000;
Диапазон установки расцепителя перегрузки, А:125…125;
Габарит:125;
Степень загрязнения среды:3;
Номинальная отключающая способность, кА:50;
Механическая износостойкость, циклов:15000;
Тип расцепителя:Термомагнитный;
Электрическая износостойкость, циклов:8000;
Стандарты:МЭК/EN 60947-194;
Род тока:Переменный ток (AC);
Рабочая температура окружающей среды, °C:-40…+70;
Диапазон регулировки без задержки срабатывания расцепителя короткого замыкания, А:1250...1250;
Номинальное напряжение, В:690.

Выключатели серии NM8N в литом корпусе Chint - предназначены для применения в сетях переменного тока частотой 50/60 Гц с номинальным напряжением до 1150 В, а также в сетях постоянного тока напряжением до 1000В включительно при номинальных токах от 16 до 1600 A. Выключатели серии NM8N могут применяться для нечастых включений и отключений нагрузок при номинальном токе, а также защиты от перегрузки и короткого замыкания в электроустановках общественных и промышленных зданий.
Количество полюсов:2;
Степень защиты (IP):IP40;Габаритные и установочные размеры (ШхВхГ), мм:62x140x78,5;
Номинальный ток, А:20;
Номинальное напряжение изоляции, В:1000;
Диапазон установки расцепителя перегрузки, А:14…20;
Габарит:125;
Степень загрязнения среды:3;
Номинальная отключающая способность, кА:36;
Механическая износостойкость, циклов:15000;
Тип расцепителя:Термомагнитный;
Электрическая износостойкость, циклов:8000;
Стандарты:МЭК/EN 60947-194;
Род тока:Переменный ток (AC);
Рабочая температура окружающей среды, °C:-40…+70;
Диапазон регулировки без задержки срабатывания расцепителя короткого замыкания, А:100...200;
Номинальное напряжение, В:690.

Независимый расцепитель срабатывает в зависимости от электрических сигналов, разрешая дистанционное и автоматическое управление автоматическими выключателями, когда напряжение управления находится в диапазоне от 70 до 110% относительно номинального напряжения питания цепей управления.
Номинaльное напряжение питания цепи управления постоянного тока, В:24;
Количество вспомогательных нормально разомкнутых (НО) контактов:0;
Количество вспомогательных нормально замкнутых (НЗ) контактов:0;
Количество переключающих контактов:1;
Род тока включения:Постоянный ток (DC).
