Выключатели серии NM8N в литом корпусе Chint - предназначены для применения в сетях переменного тока частотой 50/60 Гц с номинальным напряжением до 1150 В, а также в сетях постоянного тока напряжением до 1000В включительно при номинальных токах от 16 до 1600 A. Выключатели серии NM8N могут применяться для нечастых включений и отключений нагрузок при номинальном токе, а также защиты от перегрузки и короткого замыкания в электроустановках общественных и промышленных зданий.
Количество полюсов:3;
Степень защиты (IP):IP40;Габаритные и установочные размеры (ШхВхГ), мм:90x140x78,5;
Номинальный ток, А:125;
Номинальное напряжение изоляции, В:1000;
Диапазон установки расцепителя перегрузки, А:87,5…125;
Габарит:125;
Степень загрязнения среды:3;
Номинальная отключающая способность, кА:50;
Механическая износостойкость, циклов:15000;
Тип расцепителя:Термомагнитный;
Электрическая износостойкость, циклов:8000;
Стандарты:МЭК/EN 60947-2;
Род тока:Переменный ток (AC);
Рабочая температура окружающей среды, °C:-40…+70;
Диапазон регулировки без задержки срабатывания расцепителя короткого замыкания, А:1250...1250;
Номинальное напряжение, В:690.

Выключатели серии NM8N в литом корпусе Chint - предназначены для применения в сетях переменного тока частотой 50/60 Гц с номинальным напряжением до 1150 В, а также в сетях постоянного тока напряжением до 1000В включительно при номинальных токах от 16 до 1600 A. Выключатели серии NM8N могут применяться для нечастых включений и отключений нагрузок при номинальном токе, а также защиты от перегрузки и короткого замыкания в электроустановках общественных и промышленных зданий.
Количество полюсов:2;
Степень защиты (IP):IP40;Габаритные и установочные размеры (ШхВхГ), мм:62x140x78,5;
Номинальный ток, А:50;
Номинальное напряжение изоляции, В:1000;
Диапазон установки расцепителя перегрузки, А:35…50;
Габарит:125;
Степень загрязнения среды:3;
Номинальная отключающая способность, кА:150;
Механическая износостойкость, циклов:15000;
Тип расцепителя:Термомагнитный;
Электрическая износостойкость, циклов:8000;
Стандарты:МЭК/EN 60947-194;
Род тока:Переменный ток (AC);
Рабочая температура окружающей среды, °C:-40…+70;
Диапазон регулировки без задержки срабатывания расцепителя короткого замыкания, А:250...500;
Номинальное напряжение, В:690.

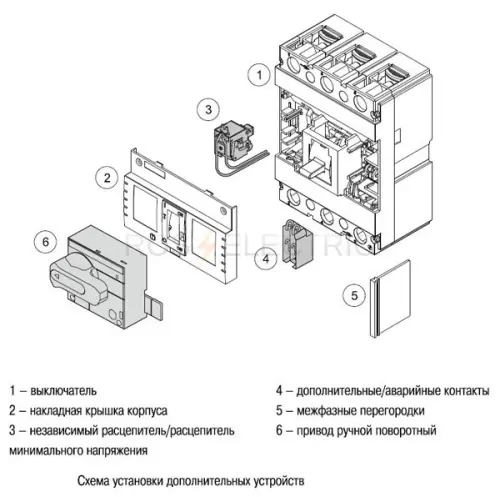

Независимый расцепитель срабатывает в зависимости от электрических сигналов, разрешая дистанционное и автоматическое управление автоматическими выключателями, когда напряжение управления находится в диапазоне от 70 до 110% относительно номинального напряжения питания цепей управления.
Номинальное напряжение питания цепи управления переменного тока, В:400;
Количество вспомогательных нормально разомкнутых (НО) контактов:0;
Количество вспомогательных нормально замкнутых (НЗ) контактов:0;
Количество переключающих контактов:1;
Род тока включения:Переменный ток (AC).

Межфазные перегородки серии МФ-306, выполнены из изолирующего материала и позволяют в условиях дефицита пространства более свободно подводить проводники к клеммным зажимам автоматического выключателя серии ВА-306 без риска их соприкосновения друг с другом. Комплект 2 шт.

Независимый расцепитель РН – предназначен для дистанционного отключения автоматического выключателя ВА89.
Расширенные выводы для ВА89 – предотвращение перекрытия открытых шинопроводов в НКУ
Привод ручной поворотный ПРП – установка в шкаф автоматического выключателя ВА89 и дистанционное управление при помощи штанги и наружной рукоятки.
Электропривод ЭП – дистанционное включение и отключение автоматических выключателей ВА89 при помощи мотор привода.
Вспомогательный контакт ВК – переключение в цепях управления, блокировка и сигнализация автоматических выключателей ВА89.
Контроль и управление автоматическими выключателями серии ВА89.
Расцепитель минимального напряжения РМ – отключение авт выкл ВА89 при снижении фазного или линейного напряжения на его входе до 70% от номинального
Для модификации способа монтажа автоматических выключателей ВА89 из стационарного во втычное исполнение.

Расцепитель минимального напряжения РМ – отключение авт выкл ВА89 при снижении фазного или линейного напряжения на его входе до 70% от номинального
Независимый расцепитель РН – предназначен для дистанционного отключения автоматического выключателя ВА89.
Для модификации способа монтажа автоматических выключателей ВА89 из стационарного во втычное исполнение.
Контроль и управление автоматическими выключателями серии ВА89.
Расширенные выводы для ВА89 – предотвращение перекрытия открытых шинопроводов в НКУ
Привод ручной поворотный ПРП – установка в шкаф автоматического выключателя ВА89 и дистанционное управление при помощи штанги и наружной рукоятки.
Вспомогательный контакт ВК – переключение в цепях управления, блокировка и сигнализация автоматических выключателей ВА89.
Электропривод ЭП – дистанционное включение и отключение автоматических выключателей ВА89 при помощи мотор привода.

Для предотвращения включения автоматического выключателя

Расцепитель минимального напряжения предназначен для защиты нагрузки от питания недопустимо низким напряжением.

Автоматические выключатели серии MASTER ИЭК - предназначены для проведения тока в нормальном режиме и отключения сверхтоков при коротком замыкании и перегрузках, а также нечастых оперативных включений/отключений электрических цепей в трехфазных электрических сетях переменного тока напряжение до 690В частотой 50Гц.
Тип расцепителя: комбинированный(тепловой и электромагнитный).
Уставка теплового(In)/электромагнитного расцепителя(Im): 160А/10In.
Номинальная отключающая способность: 35кА (при Ue=400В)

Автоматические выключатели серии MASTER ИЭК - предназначены для проведения тока в нормальном режиме и отключения сверхтоков при коротком замыкании и перегрузках, а также нечастых оперативных включений/отключений электрических цепей в трехфазных электрических сетях переменного тока напряжение до 690В частотой 50Гц.
Тип расцепителя: комбинированный(тепловой и электромагнитный).
Уставка теплового(In)/электромагнитного расцепителя(Im): 100А/10In.
Номинальная отключающая способность: 35кА (при Ue=400В)

Автоматические выключатели в литом корпусе Optimat E КЭАЗ - предназначены для проведения тока, нечастых оперативных включений/отключений тока в нормальном режиме, а также защиты от токов перегрузки и КЗ распределительных сетей.
Номинальный ток (In): 125А.
Уставка теплового/электромагнитного расцепителя: In/10хIn А.
Номинальная предельная наибольшая отключающая способность (Icu) при Ue 400: 25 кА.

Автоматические выключатели в литом корпусе NM1 CHINT - предназначены для проведения тока нечастых оперативных включений/отключений тока в нормальном режиме, а также защиты от токов перегрузки и коротких замыканий распределительных сетей.
Номинальный ток (In): 315А.
Уставка теплового расцепителя (Ir): (0,8-0,9-1,0) х In
Уставка электромагнитного расцепителя: 5-10хIn.
Номинальная предельная наибольшая отключающая способность (Icu) при AC 380/400/415В: 70 кА.

Автоматические выключатели в литом корпусе NM1 CHINT - предназначены для проведения тока нечастых оперативных включений/отключений тока в нормальном режиме, а также защиты от токов перегрузки и коротких замыканий распределительных сетей.
Номинальный ток (In): 160А.
Уставка теплового/электромагнитного расцепителя: 1.05-1.3хIn/8-12хIn.
Номинальная предельная наибольшая отключающая способность (Icu) при AC 380/400/415В: 25 кА.

Автоматические выключатели ВА88 ИЭК - предназначены для проведения тока в нормальном режиме и отключения сверхтоков при коротких замыканиях и перегрузках, а также для оперативных включений и выключений (до 30 раз в сутки).
Номинальное рабочее напряжение: 400В 50 Гц.
Номинальный ток (уставка теплового расцепителя In): 400 А.
Уставка электромагнитного расцепителя Im: 10хIn А.
Номинальная предельная отключающая способность Icu (при 400В 50Гц): 35кА.

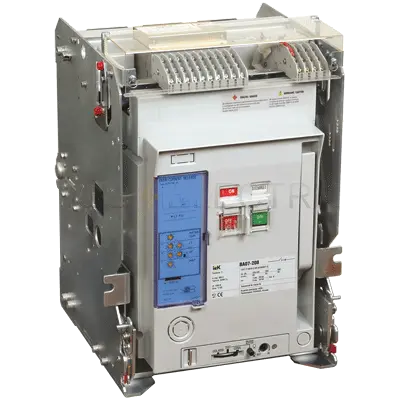

Автоматические выключатели ВА07 устанавливаются в ТП, КРУ, ГРЩ в качестве вводных, секционных и распределительных аппаратов для коммутации и защиты двигателей, генераторов, трансформаторов, шин, кабелей на объектах промышленности и гражданского строительства, для электроснабжения высокотехнологичных производств, банков, электростанций и рассчитаны для эксплуатации в электроустановках с номинальным рабочим напряжением до 690 В и на номинальные токи от 800 до 4000 А.
Номинальная отключающая способность-до 100 кА.
-Равенство номинальной предельной и рабочей отключающих способностей Ics = Icu.
-Расширенная стандартная комплектация.
-Максимальная экономия пространства в силовом щите.
-Одинаковый вырез в двери шкафа независимо от габарита выключателя.
-Увеличенное количество циклов включения/отключения – до 30 000 циклов.
-Возможность замены главных контактов.
-Быстрое гашение дуги благодаря применению системы двойного разрыва Double Break.
-Малое значение энергии рассеивания.
-Расширенная селективность.
-Повышенная безопасность в эксплуатации.
-Возможность специального исполнения для использования в условиях тропического климата, холодного климата, в агрессивных средах.

Максимальный расцепитель тока со встроенным 16 битным микропроцессором
3 полюса
Максимальные номинальные токи, 800,1250,1600,2000,2500,3200,4000 А
Номинальная рабочая наибольшая отключающая способность Ics при Ue 690 В, кА:
для ВА07 208, ВА07 212,ВА07 216 ,ВА07 220 - 50 кА
для ВА07 325, ВА07 332 - 65 кА
для ВА07 440 - 75 кА
Номинальная наибольшая включающая способность Icm при Ue 690 В
для ВА07 208, ВА07 212,ВА07 216 ,ВА07 220 - 105
для ВА07 325, ВА07 332 - 146
для ВА07 440 - 165

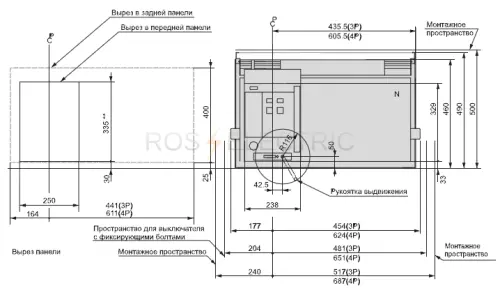

Исполнение стационарное, выдвижное
Метод взвода пружины ручной или электропривод
Устройство защиты - электронный расцепитель
Способ подсоединения к сети горизонтальные(по заказу вертикальные или фронтальные контакты)
Устройства включения/отключения независимый/минимальный расцепитель, катушка включения, катушка отключения
Элементы системы управления блок контактов цепи управления, блок дополнительных контактов (4 переключающих контакта)
Конструктивные элементы защиты защитная крышка блока контактов управления, защитные шторки главных контактов(ждя выдвижного исполнения),защитная крышка блока цепи контроля.
Индикация срабатывания - счетчик циклов
Аксессуары для обслуживания стандартная ручка выката(для выдвижного исполнения), транспортировочные пластины, накладка на панель IP31
Сопроводительная документация заводской протокол испытаний, руководство по эксплуатации.

Автоматические выключатели ВА07 устанавливаются в ТП, КРУ, ГРЩ в качестве вводных, секционных и распределительных аппаратов для коммутации и защиты двигателей, генераторов, трансформаторов, шин, кабелей на объектах промышленности и гражданского строительства, для электроснабжения высокотехнологичных производств, банков, электростанций и рассчитаны для эксплуатации в электроустановках с номинальным рабочим напряжением до 690 В и на номинальные токи от 800 до 4000 А.
Номинальная отключающая способность-до 100 кА.
-Равенство номинальной предельной и рабочей отключающих способностей Ics = Icu.
-Расширенная стандартная комплектация.
-Максимальная экономия пространства в силовом щите.
-Одинаковый вырез в двери шкафа независимо от габарита выключателя.
-Увеличенное количество циклов включения/отключения – до 30 000 циклов.
-Возможность замены главных контактов.
-Быстрое гашение дуги благодаря применению системы двойного разрыва Double Break.
-Малое значение энергии рассеивания.
-Расширенная селективность.
-Повышенная безопасность в эксплуатации.
-Возможность специального исполнения для использования в условиях тропического климата, холодного климата, в агрессивных средах.

Максимальный расцепитель тока со встроенным 16 битным микропроцессором
3 полюса
Максимальные номинальные токи, 800,1250,1600,2000,2500,3200,4000 А
Номинальная рабочая наибольшая отключающая способность Ics при Ue 690 В, кА:
для ВА07 208, ВА07 212,ВА07 216 ,ВА07 220 - 50 кА
для ВА07 325, ВА07 332 - 65 кА
для ВА07 440 - 75 кА
Номинальная наибольшая включающая способность Icm при Ue 690 В
для ВА07 208, ВА07 212,ВА07 216 ,ВА07 220 - 105
для ВА07 325, ВА07 332 - 146
для ВА07 440 - 165
Исполнение стационарное, выдвижное
Метод взвода пружины ручной или электропривод
Устройство защиты - электронный расцепитель
Способ подсоединения к сети горизонтальные(по заказу вертикальные или фронтальные контакты)
Устройства включения/отключения независимый/минимальный расцепитель, катушка включения, катушка отключения
Элементы системы управления блок контактов цепи управления, блок дополнительных контактов (4 переключающих контакта)
Конструктивные элементы защиты защитная крышка блока контактов управления, защитные шторки главных контактов(ждя выдвижного исполнения),защитная крышка блока цепи контроля.
Индикация срабатывания - счетчик циклов
Аксессуары для обслуживания стандартная ручка выката(для выдвижного исполнения), транспортировочные пластины, накладка на панель IP31
Сопроводительная документация заводской протокол испытаний, руководство по эксплуатации.
Устроиства и артикулы серии:
SAB230-0800-U11H-P11 Выключатель автоматический ВА07-208 выдвиж с мин. расц. 3P 800А 65кА ИЭК
SAB230-0800-S11H-P11 Выключатель автоматический ВА07-208 выдвиж с незав. расц. 3P 800А 65кА ИЭК
SAB231-0800-U11H-P11 Выключатель автоматический ВА07-208 стац с мин. расц. 3P 800А 65кА ИЭК
SAB231-0800-S11H-P11 Выключатель автоматический ВА07-208 стац с незав. расц. 3P 800А 65кА ИЭК
SAB230-1250-U11H-P11 Выключатель автоматический ВА07-212 выдвиж с мин. расц. 3P 1250А 65кА ИЭК
SAB230-1250-S11H-P11 Выключатель автоматический ВА07-212 выдвиж с незав. расц. 3P 1250А 65кА ИЭК
SAB231-1250-U11H-P11 Выключатель автоматический ВА07-212 стац с мин. расц. 3P 1250А 65кА ИЭК
SAB231-1250-S11H-P11 Выключатель автоматический ВА07-212 стац с незав. расц. 3P 1250А 65кА ИЭК
SAB230-1600-U11H-P11 Выключатель автоматический ВА07-216 выдвиж с мин. расц. 3P 1600А 65кА ИЭК
SAB230-1600-S11H-P11 Выключатель автоматический ВА07-216 выдвиж с незав. расц. 3P 1600А 65кА ИЭК
SAB231-1600-U11H-P11 Выключатель автоматический ВА07-216 стац с мин. расц. 3P 1600А 65кА ИЭК
SAB231-1600-S11H-P11 Выключатель автоматический ВА07-216 стац с незав. расц. 3P 1600А 65кА ИЭК
SAB230-2000-U11H-P11 Выключатель автоматический ВА07-220 выдвиж с мин. расц. 3P 2000А 65кА ИЭК
SAB230-2000-S11H-P11 Выключатель автоматический ВА07-220 выдвиж с незав. расц. 3P 2000А 65кА ИЭК
SAB231-2000-U11H-P11 Выключатель автоматический ВА07-220 стац с мин. расц. 3P 2000А 65кА ИЭК
SAB231-2000-S11H-P11 Выключатель автоматический ВА07-220 стац с незав. расц. 3P 2000А 65кА ИЭК
SAB330-2500-U11H-P11 Выключатель автоматический ВА07-325 выдвиж с мин. расц. 3P 2500А 85кА ИЭК
SAB330-2500-S11H-P11 Выключатель автоматический ВА07-325 выдвиж с незав. расц. 3P 2500А 85кА ИЭК
SAB331-2500-U11H-P11 Выключатель автоматический ВА07-325 стац с мин. расц. 3P 2500А 85кА ИЭК
SAB331-2500-S11H-P11 Выключатель автоматический ВА07-325 стац с незав. расц. 3P 2500А 85кА ИЭК
SAB330-3200-U11H-P11 Выключатель автоматический ВА07-332 выдвиж с мин. расц. 3P 3200А 85кА ИЭК
SAB330-3200-S11H-P11 Выключатель автоматический ВА07-332 выдвиж с незав. расц. 3P 3200А 85кА ИЭК
SAB331-3200-U11H-P11 Выключатель автоматический ВА07-332 стац с мин. расц. 3P 3200А 85кА ИЭК
SAB331-3200-S11H-P11 Выключатель автоматический ВА07-332 стац с незав. расц. 3P 3200А 85кА ИЭК
SAB430-4000-U11V-P11 Выключатель автоматический ВА07-440 выдвиж с мин. расц. 3P 4000А 100кА ИЭК
SAB430-4000-S11V-P11 Выключатель автоматический ВА07-440 выдвиж с незав. расц. 3P 4000А 100кА ИЭК

Панели предназначены для комплектации автоматических выключателей серии ВА88, устанавливаемых в главных распределительных щитах, вводно-распределительных устройствах и щитах управления. Позволяют осуществлять быструю замену автоматических выключателей и обеспечивают создание видимого разрыва во время проведения профилактических работ на линии.
Панели монтажные предназначены для преобразования выключателя серии ВА88 стационарного исполнения в выключатель втычного (ПМ1) и выдвижного (ПМ2) исполнения.
Номинальное рабочее напряжение Ue, В 400
Диапазон рабочих напряжений U, В (0,2÷1,2) Ue
Номинальная частота сети, Гц 50
Мощность рассеивания, не более,
ПМ1/П-32,ПМ1/Р-32 - 5 Вт
ПМ1/П 33, ПМ1/Р 33 - 10 Вт
ПМ1/П 35,ПМ1/Р 35-15 Вт
ПМ2/П 35,ПМ2/Р 35-15 Вт
ПМ1/П 37, ПМ1/Р 37-30 Вт
ПМ2/П 37, ПМ2/Р 37-20 Вт
ПМ2/П 40, ПМ2/В 40-30 Вт
ПМ2/В 43, ПМ2/П 43-30 Вт
Втычная панель ПМ1 с передним присоединением
ПМ1/П 32 для ВА88-32
ПМ1/П 33 для ВА88-33
ПМ1/П 35 для ВА88-35
ПМ1/П 37 для ВА88-37
Втычная панель ПМ1 с задним резьбовым присоединением
ПМ1/Р 32 для ВА88-32
ПМ1/Р 33 для ВА88-33
ПМ1/Р 35 для ВА88-35
ПМ1/Р 37 для ВА88-37
Выдвижная панель ПМ2 с передним присоединением
ПМ2/П 35 для ВА88-35
ПМ2/П 37 для ВА88-37
ПМ2/П 40 для ВА88-40
ПМ2/П 43 для ВА88-43
Выдвижная панель ПМ2 с задним резьбовым присоединением
ПМ2/Р 35 для ВА88-35
ПМ2/Р 37 для ВА88-37
Выдвижная панель ПМ2 с присоединением к вертикальным шинам
ПМ2/В 40 для ВА88-40
ПМ2/В 43 для ВА88-43
Устройства и артикулы серии:
SVA10D-PM1-P Панель ПМ1/П-32 втычная с передним присоединением для установки ВА88-32
SVA20D-PM1-P Панель ПМ1/П-33 втычная с передним присоединением для установки ВА88-33
SVA30D-PM1-P Панель ПМ1/П-35 втычная с передним присоединением для установки ВА88-35
SVA40D-PM1-P Панель ПМ1/П-37 втычная с передним присоединением для установки ВА88-37
SVA10D-PM1-R Панель ПМ1/Р-32 втычная с задним резьбовым присоединением для установки ВА88-32
SVA20D-PM1-R Панель ПМ1/Р-33 втычная с задним резьбовым присоединением для установки ВА88-33
SVA30D-PM1-R Панель ПМ1/Р-35 втычная с задним резьбовым присоединением для установки ВА88-35
SVA40D-PM1-R Панель ПМ1/Р-37 втычная с задним резьбовым присоединением для установки ВА88-37
SVA30D-PM2-P Панель ПМ2/ П-35 выдвижная с передним присоединением для установки ВА88-35
SVA40D-PM2-P Панель ПМ2/ П-37 выдвижная с передним присоединением для установки ВА88-37
SVA50D-PM2-P Панель ПМ2/ П-40 выдвижная с передним присоединением для установки ВА88-40
SVA30D-PM2-R Панель ПМ2/ Р-35 выдвижная с задним резьбовым присоединением для установки ВА88-35
SVA40D-PM2-R Панель ПМ2/ Р-37 выдвижная с задним резьбовым присоединением для установки ВА88-37
SVA50D-PM2-V Панель ПМ2/В-40 выдвижная с задним присоединением к вертикальным шинам для установки ВА88-40
SVA60D-PM2-V Панель ПМ2/В-43 выдвижная с задним присоединением к вертикальным шинам для установки ВА88-43
SVA60D-PM2-P Панель ПМ2/П-43 выдвижная с передним присоединением для установки ВА88-43

Автоматические выключатели ВА88 предназначены для проведения тока в нормальном режиме и отключения тока при коротких замыканиях, перегрузке, недопустимых снижениях напряжения, а также для оперативных включений и отключений участков электрических цепей и рассчитаны для эксплуатации в электроустановках с номинальным рабочим напряжением до 400 В и на номинальные токи от 12,5 до 1600 А.
Дополнительные устройства:
-аварийный контакт;
-дополнительный контакт;
-независимый расцепитель;
-расцепитель минимального напряжения;
-привод ручной поворотный;
-электропривод;
-втычная панель;
-выдвижная панель.

Комплектация каждого автоматического выключателя состоит из:
-переходных шин или кабельных
-наконечников,
-межфазных перегородок,
-комплекта винтов и гаек для подсоединения проводников,
-комплекта винтов для крепления авто матического выключателя к монтажной панели.
-При помощи специальных скоб автоматы ВА88-32 и ВА88-33 можно монтировать на DIN рейку.
-Габариты и вес – на 10–20% меньше аналогичных выключателей других отечественных производителей, что позволяет монтировать шкафы и щиты меньшего размера. Кроме того, малые размеры делают возможным замену старых автоматических выключателей на выключатели серии ВА88.
ВА88-35
3 полюса
Номинальная рабочая наибольшая отключающая способность Ics, 25 кА
Номинальная предельная наибольшая отключающая способность Icu, 35 кА

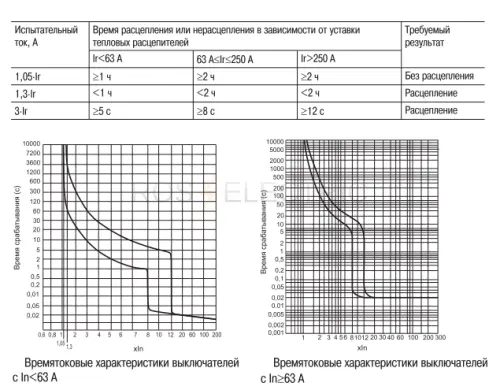

Номинальный токи 63, 80 ,100, 125, 160, 200,250 А - с тепловым, электро-магнитным расцепителем (уставка срабатывания по току короткого замыкания 10In А)
Дополнительные принадлежности:
Ручной поворотный привод ПРП 1 250 А (ПРП 35)
Аварийный контакт АК–250/400 (АК 35/37)
Дополнительный контакт ДК–250/400 (ДК 35/37)
Расцепитель независимый РН–250/400 (РН 35/37)
Расцепитель минимального напряжения РМ–250/400 (РМ 35/37)
Электропривод ЭП 35/37
Панели монтажная для втычного монтажа переднего присоединения ПМ1/П 35
Панель монтажная для втычного монтажа заднего резьбового присоединения ПМ1/Р 35
Панель монтажная для выкатного монтажа переднего присоединения ПМ2/П 35
Панель монтажная для выкатного монтажа заднего присоединения ПМ2/Р 35
ВА88-35 с расцепителем МР211
C электронным расцепителем МР211
Номинальный ток регулируемый: 250×(0,4÷1)А
Уставка срабатывания по току короткого замыкания регулируемая 250×(1,5÷12) А
Устройства серии:
SVA30-3-0063 Автоматический выключатель ВА88-35 3Р 63А 35кА ИЭК
SVA30-3-0080 Автоматический выключатель ВА88-35 3Р 80А 35кА ИЭК
SVA30-3-0100 Автоматический выключатель ВА88-35 3Р 100А 35кА ИЭК
SVA30-3-0125 Автоматический выключатель ВА88-35 3Р 125А 35кА ИЭК
SVA30-3-0160 Автоматический выключатель ВА88-35 3Р 160А 35кА ИЭК
SVA30-3-0200 Автоматический выключатель ВА88-35 3Р 200А 35кА ИЭК
SVA30-3-0250 Автоматический выключатель ВА88-35 3Р 250А 35кА ИЭК
SVA31-3-0250 Автоматический выключатель ВА88-35 3Р 250А 35кА с электронным расцепителем MP 211 ИЭК

Расширенные выводы для ВА88 ТДМ предназначены для предотвращения перекрытия открытых шинопроводов в НКУ из-за динамических нагрузок при возникновении короткого замыкания и восстанавливающихся напряжений, а также для удобства монтажа и профилактического обслуживания.
Материал: медь М1, покрытая сплавом олово-висмут.
Комплект: 3 шт.
Для автоматов: ВА88-43 1600А.

Панели втычные ПМ1 ТДМ - предназначены для преобразования выключателя серии ВА88 стационарного исполнения в выключатель втычного исполнения.
Номинальное рабочее напряжение Ue: 400 В.
С передним присоединением.
Для автоматов: ВА88-33.
