Силовые автоматы. – Страница 59

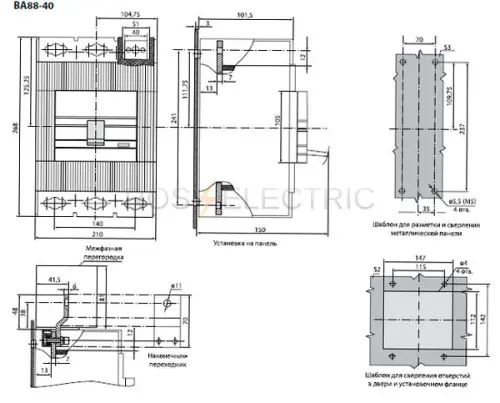

Автоматические выключатели ВА88 ИЭК - предназначены для проведения тока в нормальном режиме и отключения сверхтоков при коротких замыканиях и перегрузках, а также для оперативных включений и выключений (до 30 раз в сутки).
Номинальное рабочее напряжение: 400В 50 Гц.
Номинальный ток (уставка теплового расцепителя In):12,5 А.
Уставка электромагнитного расцепителя Im: 500А
Номинальная предельная отключающая способность Icu (при 400В 50Гц): 25кА.

Наконечники для автоматов ВА88 IEK.
Устройства:
SVA10D-N-3 Наконечники для ВА88-32 125А 3Р(комплект 6шт.) ИЭК
SVA20D-N-3 Наконечники для ВА88-33 160А 3Р(комплект 6шт.) ИЭК

Автоматические выключатели серии ВА-45 с микропроцессорным управлением на номинальные токи от 630 до 5000А,
предназначены для осуществления функций защиты силовых электрических сетей переменного тока низкого напряжения (до 690В) от токов перегрузки и короткого замыкания, в том числе с выдержкой времени (селективные выключатели), оперативных включений и отключений сетей при управлении непосредственно оператором, или по командным сигналам автоматической системы управления распределением электрической энергии, в которой установлен выключатель, для отключения сети в случае снижения напряжения сети ниже допустимого или пропадания напряжения.
Микропроцессорные блоки защиты и управления позволяют информировать эксплуатирующий персонал о состоянии
нагрузки и параметрах защищаемой сети, в том числе отдельно по каждой фазе, о причинах автоматического отключения сети выключателем, о состоянии самого выключателя и его главных контактов посредством индикации на дисплее блока и возможности передачи основной информации по каналам телеметрии на диспетчерский пульт системы управления. Выключатели предназначены для установки в шкафах, в том числе в выкатных ячейках шкафов (выдвижное исполнение). Выключатели обеспечивают выполнение функции разъединителя при автоматическом или ручном отключении сети.

1.Полный номенклатурный ряд аппаратов — до 5000 А.
2. Программируемый микропроцессорный расцепитель
3. Селективная программируемая защита.
4. Выкатное и стационарное исполнения.
5. Коммутационная способность до 100 кА.
6. Одинаковые размеры по высоте и глубине для всех.

Время отключения, мс 25 — 30
Время включения, не более, мс 70
Вид расцепителя микропроцессорный (электронный)
Расположение шин при подключении к выводам выключателя заднее горизонтальное
Кол-во полюсов (стандарт) 3P
Исполнения под заказ 3P+N
Категория применения по ГОСТ Р 50030.2 B
Степень защиты открыто установленного выключателя IP 30
Диапазон рабочих температур, °С от -5 до +40
Климатическое исполнение УХЛ3. 1
Высота над уровнем моря, м 2000
Автоматические выключатели серии BA-45 являются воздушными выключателями с механизмом свободного расцепления и оперирования контактами посредством механизма с пружинным накопителем энергии.
Срок службы, не менее, лет 15
Дополнительные расцепители и вспомогательные контакты:
— независимый расцепитель;
— минимальный расцепитель напряжения;
— свободные вспомогательные контакты (четыре переключаю-
щих контакта).
Виды привода управлением выключателями:
— ручной взвод и управление включением и отключением;
— электродвигательный привод для дистанционного управления.
Виды установки и монтажа выключателей:
— стационарная установка с задним присоединение внешних
проводников;
— выдвижное исполнение для выкатных (выдвижных) ячеек
шкафов.
Описание основных узлов выключателя
3.1. Механизм включения, отключения и автоматического отключения состоит из привода оперативных включений-отключений, взводного механизма расцепления с пружинным накопителем для функции оперирования, в том числе для обеспечения мгновенного срабатывания выключателя при отключении токов короткого замыкания и перегрузки и привода, связывающего его с контактной системой выключателя. В исполнениях с электродвигательным приводом совместно с данным механизмом агрегатируется мотор-редуктор, обеспечивающий функционирование выключателя дистанционно, по команде оператора или автоматической системы управления. В рабочем (включённом) состоянии выключателя механизм расцепления находится во взведённом положении. Взвод перед включением осуществляется вручную, оператором с помощью рукоятки или дистанционно, подачей сигнала
на электропривод. Включение выключателя после взвода – оператором вручную, воздействием на кнопку включения, или дистанционно, с помощью электромагнита включения. Выключение выключателя осуществляется оператором вручную, воздействием на кнопку выключения, или дистанционно, с помощью команды на независимый или минимальный расцепитель напряжения. Автоматическое отключение в случае возникновения перегрузки или короткого замыкания производится независимым расцепителем по командному сигналу от микропроцессорного блока. Контактная система выключателя представляет собой сблокированные и параллельно включённые подвижные и неподвижные контактодержатели, оснащённые износоустойчивыми металлокерамическими контактами из композиций, устойчивых к эрозии при протекании токов короткого замыкания больших величин и обеспечивающих надёжное контактирование после отключения токов КЗ. Дугогасительные камеры установлены в каждом полюсе выключателя и обеспечивают эффективное гашение дуги при отключении выключателем токов КЗ больших величин.
3.3. Выдвижной отсек.
Выключатели выдвижного исполнения имеют разобщающие контакты основной и вспомогательных цепей в специальном выдвижном отсеке. Выдвижной отсек состоит из правой и левой пластин (с на-
правляющими), основания и поперечного элемента. На основании расположены шасси для вкатывания и вы-
катывания аппарата и указатель положения аппарата. В верхней части основания расположены неподвижные раздельные контакты для подключения вторичной цепи. С лицевой стороны главного контактного мостика расположена изолирующая шторка. Существует три положения выключателя с выдвижным элементом:
— «рабочее» — главная и вспомогательная цепи включены, изолирующая шторка открыта;
— «испытание и наладка» — главная цепь отключена, изолирующая шторка закрыта. Включена только вспомогательная цепь для проведения тестирования;
— «выкачено» — главная и вспомогательная цепи отключены, изолирующая шторка закрыта.
Конструкцией выключателей предусмотрена возможность фиксации выключателей в данных положениях с помощью навесного замка, для исключения возможности несанкционированного изменения положений.
3.4. Клеммные зажимы
Для обеспечения подсоединения к выключателям проводников вспомогательных и телеметрических цепей, в верхней части выключателя установлен блок клеммных зажимов.
3.5. Микропроцессорные блоки защиты и управления
Для обеспечения формирования и регулирования защитной характеристики выключателей в зоне токов перегрузки и
короткого замыкания, преобразования и выдачи на дисплеи и телеметрические каналы информационных данных на выключатели устанавливаются микропроцессорные блоки.

Автоматический выключатель уже оснащен всеми возможными дополнительными устройствами: вспомогательными
контактами (четыре переключающих контакта), независимым расцепителем, расцепителем минимального напряжения, электроприводом и др.
Никакие другие дополнительные устройства к выключателю не поставляются.

1. Автоматический выключатель ВА-45 (в сборе со всеми дополнительными устройствами).
2. Болты.
3. Паспорт.

Поворотная рукоятка CRH для NM8N HV Chint – осуществляет включение/отключение/повторное включение.

Основание для втычного выключателя PIA CHINT
- Быстрая замена автоматического выключателя без необходимости переключения входных и выходных проводов, а также без монтажа основания.
- Основание можно смонтировать заранее, что дает возможность пользователю установить автоматический выключатель позже.
- При установке автоматического выключателя в основание силовая цепь должна быть отключена. - При эксплуатации с защитным устройством втычного выключателя (поставляется дополнительно) гарантирует принудительное отключение при извлечении его из основания.

Основание для втычного выключателя PIA CHINT
- Быстрая замена автоматического выключателя без необходимости переключения входных и выходных проводов, а также без монтажа основания.
- Основание можно смонтировать заранее, что дает возможность пользователю установить автоматический выключатель позже.
- При установке автоматического выключателя в основание силовая цепь должна быть отключена. - При эксплуатации с защитным устройством втычного выключателя (поставляется дополнительно) гарантирует принудительное отключение при извлечении его из основания.

Выключатели серии NM8N в литом корпусе Chint - предназначены для применения в сетях переменного тока частотой 50/60 Гц с номинальным напряжением до 1150 В, а также в сетях постоянного тока напряжением до 1000В включительно при номинальных токах от 16 до 1600 A. Выключатели серии NM8N могут применяться для нечастых включений и отключений нагрузок при номинальном токе, а также защиты от перегрузки и короткого замыкания в электроустановках общественных и промышленных зданий.
Количество полюсов:3;
Степень защиты (IP):IP40;Габаритные и установочные размеры (ШхВхГ), мм:140x255x213;
Номинальный ток, А:500;
Номинальное напряжение изоляции, В:1000;
Диапазон установки расцепителя перегрузки, А:350…500;
Габарит:630;
Степень загрязнения среды:3;
Номинальная отключающая способность, кА:70;
Механическая износостойкость, циклов:15000;

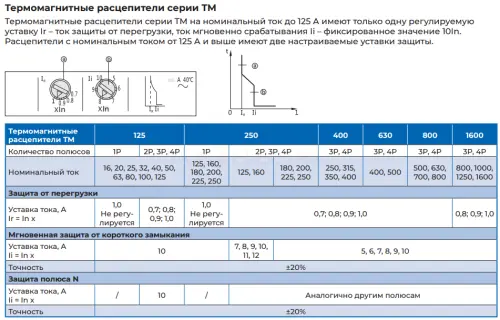

Тип расцепителя:Термомагнитный;
Электрическая износостойкость, циклов:1500;
Стандарты:МЭК/EN 60947-2;
Род тока:Постоянный ток (DC);
Рабочая температура окружающей среды, °C:-40…+70;
Диапазон регулировки без задержки срабатывания расцепителя короткого замыкания, А:2500...5000;
Номинальное напряжение, В:690.

Выключатели серии NM8N в литом корпусе Chint - предназначены для применения в сетях переменного тока частотой 50/60 Гц с номинальным напряжением до 1150 В, а также в сетях постоянного тока напряжением до 1000В включительно при номинальных токах от 16 до 1600 A. Выключатели серии NM8N могут применяться для нечастых включений и отключений нагрузок при номинальном токе, а также защиты от перегрузки и короткого замыкания в электроустановках общественных и промышленных зданий.
Количество полюсов:4;
Степень защиты (IP):IP40;Габаритные и установочные размеры (ШхВхГ), мм:185x255x213;
Номинальный ток, А:350;
Номинальное напряжение изоляции, В:1000;
Диапазон установки расцепителя перегрузки, А:245…350;
Габарит:630;
Степень загрязнения среды:3;
Номинальная отключающая способность, кА:36;
Механическая износостойкость, циклов:15000;
Тип расцепителя:Термомагнитный;
Электрическая износостойкость, циклов:1500;
Род тока:Постоянный ток (DC);
Рабочая температура окружающей среды, °C:-40…+70;
Диапазон регулировки без задержки срабатывания расцепителя короткого замыкания, А:1750...3500;
Номинальное напряжение, В:690.

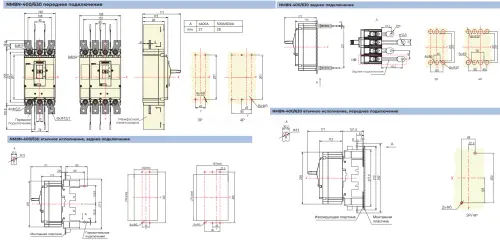

Выключатели серии NM8N в литом корпусе Chint - предназначены для применения в сетях переменного тока частотой 50/60 Гц с номинальным напряжением до 1150 В, а также в сетях постоянного тока напряжением до 1000В включительно при номинальных токах от 16 до 1600 A. Выключатели серии NM8N могут применяться для нечастых включений и отключений нагрузок при номинальном токе, а также защиты от перегрузки и короткого замыкания в электроустановках общественных и промышленных зданий.
Количество полюсов:4;
Степень защиты (IP):IP40;Габаритные и установочные размеры (ШхВхГ), мм:185x255x213;
Номинальный ток, А:400;
Номинальное напряжение изоляции, В:1000;
Диапазон установки расцепителя перегрузки, А:280…400;
Габарит:400;
Степень загрязнения среды:3;
Номинальная отключающая способность, кА:50;
Механическая износостойкость, циклов:15000;
Тип расцепителя:Термомагнитный;
Электрическая износостойкость, циклов:1500;
Род тока:Постоянный ток (DC);
Рабочая температура окружающей среды, °C:-40…+70;
Диапазон регулировки без задержки срабатывания расцепителя короткого замыкания, А:2000...4000;
Номинальное напряжение, В:690.

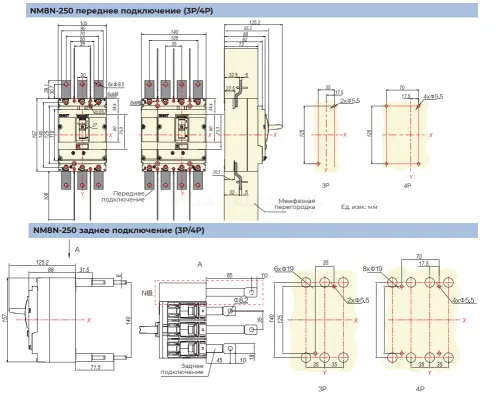

Выключатели серии NM8N в литом корпусе Chint - предназначены для применения в сетях переменного тока частотой 50/60 Гц с номинальным напряжением до 1150 В, а также в сетях постоянного тока напряжением до 1000В включительно при номинальных токах от 16 до 1600 A. Выключатели серии NM8N могут применяться для нечастых включений и отключений нагрузок при номинальном токе, а также защиты от перегрузки и короткого замыкания в электроустановках общественных и промышленных зданий.
Количество полюсов:3;
Степень защиты (IP):IP40;Габаритные и установочные размеры (ШхВхГ), мм:140x255x213;
Номинальный ток, А:250;
Номинальное напряжение изоляции, В:1000;
Диапазон установки расцепителя перегрузки, А:175…250;
Габарит:400;
Степень загрязнения среды:3;
Номинальная отключающая способность, кА:36;
Механическая износостойкость, циклов:15000;
Тип расцепителя:Термомагнитный;
Электрическая износостойкость, циклов:1500;
Род тока:Постоянный ток (DC);
Рабочая температура окружающей среды, °C:-40…+70;
Диапазон регулировки без задержки срабатывания расцепителя короткого замыкания, А:1250...2500;
Номинальное напряжение, В:690.

Выключатели серии NM8N в литом корпусе Chint - предназначены для применения в сетях переменного тока частотой 50/60 Гц с номинальным напряжением до 1150 В, а также в сетях постоянного тока напряжением до 1000В включительно при номинальных токах от 16 до 1600 A. Выключатели серии NM8N могут применяться для нечастых включений и отключений нагрузок при номинальном токе, а также защиты от перегрузки и короткого замыкания в электроустановках общественных и промышленных зданий.
Количество полюсов:3;
Степень защиты (IP):IP40;Габаритные и установочные размеры (ШхВхГ), мм:105x157x88,7;
Номинальный ток, А:200;
Номинальное напряжение изоляции, В:1000;
Диапазон установки расцепителя перегрузки, А:140…200;
Габарит:250;
Степень загрязнения среды:3;
Номинальная отключающая способность, кА:100;
Механическая износостойкость, циклов:15000;
Тип расцепителя:Термомагнитный;
Электрическая износостойкость, циклов:1500;
Стандарты:МЭК/EN 60947-112;
Род тока:Постоянный ток (DC);
Рабочая температура окружающей среды, °C:-40…+70;
Диапазон регулировки без задержки срабатывания расцепителя короткого замыкания, А:1000...2000;
Номинальное напряжение, В:690.

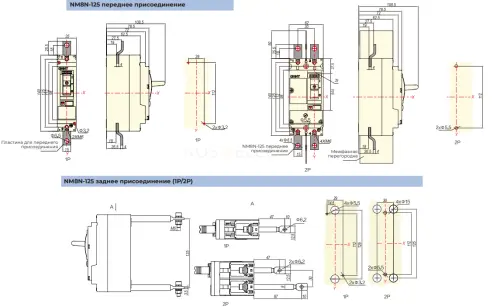

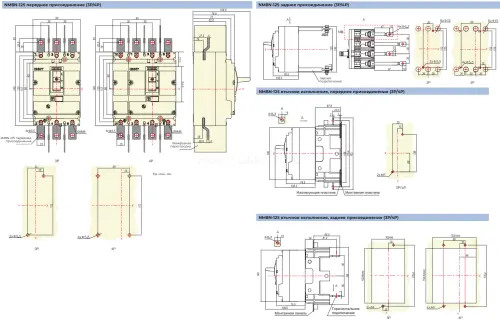

Выключатели серии NM8N в литом корпусе Chint - предназначены для применения в сетях переменного тока частотой 50/60 Гц с номинальным напряжением до 1150 В, а также в сетях постоянного тока напряжением до 1000В включительно при номинальных токах от 16 до 1600 A. Выключатели серии NM8N могут применяться для нечастых включений и отключений нагрузок при номинальном токе, а также защиты от перегрузки и короткого замыкания в электроустановках общественных и промышленных зданий.
Количество полюсов:2;
Степень защиты (IP):IP40;Габаритные и установочные размеры (ШхВхГ), мм:62x140x78,5;
Номинальный ток, А:63;
Номинальное напряжение изоляции, В:1000;
Диапазон установки расцепителя перегрузки, А:44,1…63;
Габарит:125;
Степень загрязнения среды:3;
Номинальная отключающая способность, кА:70;
Механическая износостойкость, циклов:15000;
Тип расцепителя:Термомагнитный;
Электрическая износостойкость, циклов:2000;
Стандарты:МЭК/EN 60947-2;
Род тока:Постоянный ток (DC);
Рабочая температура окружающей среды, °C:-40…+70;
Диапазон регулировки без задержки срабатывания расцепителя короткого замыкания, А:630...630;
Номинальное напряжение, В:690.

Выключатели серии NM8N в литом корпусе Chint - предназначены для применения в сетях переменного тока частотой 50/60 Гц с номинальным напряжением до 1150 В, а также в сетях постоянного тока напряжением до 1000В включительно при номинальных токах от 16 до 1600 A. Выключатели серии NM8N могут применяться для нечастых включений и отключений нагрузок при номинальном токе, а также защиты от перегрузки и короткого замыкания в электроустановках общественных и промышленных зданий.
Количество полюсов:4;
Степень защиты (IP):IP40;Габаритные и установочные размеры (ШхВхГ), мм:120x140x78,5;
Номинальный ток, А:63;
Номинальное напряжение изоляции, В:1000;
Диапазон установки расцепителя перегрузки, А:44,1…63;
Габарит:125;
Степень загрязнения среды:3;
Номинальная отключающая способность, кА:100;
Механическая износостойкость, циклов:15000;
Тип расцепителя:Термомагнитный;
Электрическая износостойкость, циклов:2000;
Стандарты:МЭК/EN 60947-194;
Род тока:Постоянный ток (DC);
Рабочая температура окружающей среды, °C:-40…+70;
Диапазон регулировки без задержки срабатывания расцепителя короткого замыкания, А:315...630;
Номинальное напряжение, В:690.

Выключатели серии NM8N в литом корпусе Chint - предназначены для применения в сетях переменного тока частотой 50/60 Гц с номинальным напряжением до 1150 В, а также в сетях постоянного тока напряжением до 1000В включительно при номинальных токах от 16 до 1600 A. Выключатели серии NM8N могут применяться для нечастых включений и отключений нагрузок при номинальном токе, а также защиты от перегрузки и короткого замыкания в электроустановках общественных и промышленных зданий.
Количество полюсов:4;
Степень защиты (IP):IP40;Габаритные и установочные размеры (ШхВхГ), мм:120x140x78,5;
Номинальный ток, А:25;
Номинальное напряжение изоляции, В:1000;
Диапазон установки расцепителя перегрузки, А:17,5…25;
Габарит:125;
Степень загрязнения среды:3;
Номинальная отключающая способность, кА:100;
Механическая износостойкость, циклов:15000;
Тип расцепителя:Термомагнитный;
Электрическая износостойкость, циклов:2000;
Стандарты:МЭК/EN 60947-194;
Род тока:Постоянный ток (DC);
Рабочая температура окружающей среды, °C:-40…+70;
Диапазон регулировки без задержки срабатывания расцепителя короткого замыкания, А:125...250;
Номинальное напряжение, В:690.

Выключатели серии NM8N в литом корпусе Chint - предназначены для применения в сетях переменного тока частотой 50/60 Гц с номинальным напряжением до 1150 В, а также в сетях постоянного тока напряжением до 1000В включительно при номинальных токах от 16 до 1600 A. Выключатели серии NM8N могут применяться для нечастых включений и отключений нагрузок при номинальном токе, а также защиты от перегрузки и короткого замыкания в электроустановках общественных и промышленных зданий.
Количество полюсов:4;
Степень защиты (IP):IP40;Габаритные и установочные размеры (ШхВхГ), мм:120x140x78,5;
Номинальный ток, А:100;
Номинальное напряжение изоляции, В:1000;
Диапазон установки расцепителя перегрузки, А:70…100;
Габарит:125;
Степень загрязнения среды:3;
Номинальная отключающая способность, кА:100;
Механическая износостойкость, циклов:15000;
Тип расцепителя:Термомагнитный;
Электрическая износостойкость, циклов:2000;
Стандарты:МЭК/EN 60947-194;
Род тока:Постоянный ток (DC);
Рабочая температура окружающей среды, °C:-40…+70;
Диапазон регулировки без задержки срабатывания расцепителя короткого замыкания, А:500...1000;
Номинальное напряжение, В:690.

Выключатели серии NM8N в литом корпусе Chint - предназначены для применения в сетях переменного тока частотой 50/60 Гц с номинальным напряжением до 1150 В, а также в сетях постоянного тока напряжением до 1000В включительно при номинальных токах от 16 до 1600 A. Выключатели серии NM8N могут применяться для нечастых включений и отключений нагрузок при номинальном токе, а также защиты от перегрузки и короткого замыкания в электроустановках общественных и промышленных зданий.
Количество полюсов:3;
Степень защиты (IP):IP40;Габаритные и установочные размеры (ШхВхГ), мм:90x140x78,5;
Номинальный ток, А:32;
Номинальное напряжение изоляции, В:1000;
Диапазон установки расцепителя перегрузки, А:22,4…32;
Габарит:125;
Степень загрязнения среды:3;
Номинальная отключающая способность, кА:100;
Механическая износостойкость, циклов:15000;
Тип расцепителя:Термомагнитный;
Электрическая износостойкость, циклов:2000;
Стандарты:МЭК/EN 60947-103;
Род тока:Постоянный ток (DC);
Рабочая температура окружающей среды, °C:-40…+70;
Диапазон регулировки без задержки срабатывания расцепителя короткого замыкания, А:320...320;
Номинальное напряжение, В:690.

Выключатели серии NM8N в литом корпусе Chint - предназначены для применения в сетях переменного тока частотой 50/60 Гц с номинальным напряжением до 1150 В, а также в сетях постоянного тока напряжением до 1000В включительно при номинальных токах от 16 до 1600 A. Выключатели серии NM8N могут применяться для нечастых включений и отключений нагрузок при номинальном токе, а также защиты от перегрузки и короткого замыкания в электроустановках общественных и промышленных зданий.
Количество полюсов:3;
Степень защиты (IP):IP40;Габаритные и установочные размеры (ШхВхГ), мм:140x255x213;
Номинальный ток, А:400;
Номинальное напряжение изоляции, В:1000;
Функция передачи данных:Да;
Диапазон установки расцепителя перегрузки, А:160…400;
Габарит:630;
Степень загрязнения среды:3;
Номинальная отключающая способность, кА:36;
Механическая износостойкость, циклов:15000;
Тип расцепителя:Электронный (EN);
Электрическая износостойкость, циклов:4000;
Род тока:Переменный ток (AC);
Рабочая температура окружающей среды, °C:-35…+70;
Диапазон регулировки без задержки срабатывания расцепителя короткого замыкания, А:800...4800;
Номинальное напряжение, В:690.

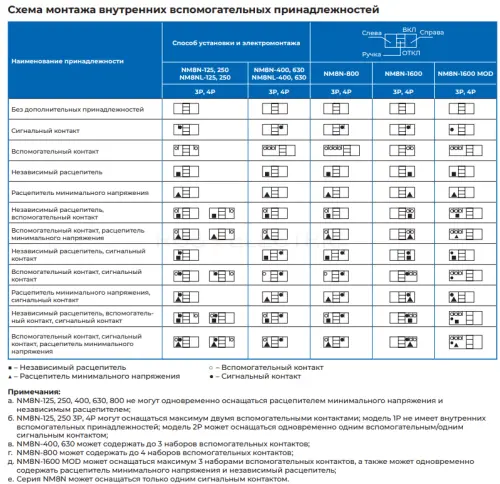

Выключатели серии NM8N в литом корпусе Chint - предназначены для применения в сетях переменного тока частотой 50/60 Гц с номинальным напряжением до 1150 В, а также в сетях постоянного тока напряжением до 1000В включительно при номинальных токах от 16 до 1600 A. Выключатели серии NM8N могут применяться для нечастых включений и отключений нагрузок при номинальном токе, а также защиты от перегрузки и короткого замыкания в электроустановках общественных и промышленных зданий.
Количество полюсов:4;
Степень защиты (IP):IP40;Габаритные и установочные размеры (ШхВхГ), мм:185x255x213;
Номинальный ток, А:250;
Номинальное напряжение изоляции, В:1000;
Функция передачи данных:Да;
Диапазон установки расцепителя перегрузки, А:100…250;
Габарит:400;
Степень загрязнения среды:3;
Номинальная отключающая способность, кА:150;
Механическая износостойкость, циклов:15000;

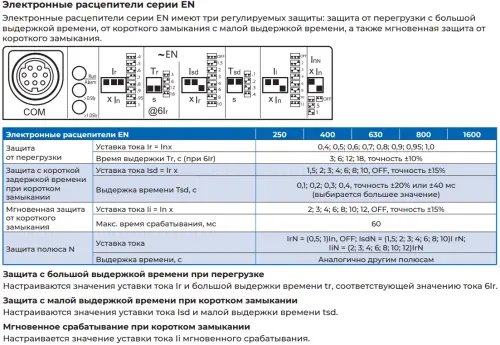

Тип расцепителя:Электронный (EN);
Электрическая износостойкость, циклов:4000;
Стандарты:МЭК/EN 60947-2;
Род тока:Переменный ток (AC);
Рабочая температура окружающей среды, °C:-35…+70;
Диапазон регулировки без задержки срабатывания расцепителя короткого замыкания, А:500...3000;
Номинальное напряжение, В:690.

Выключатели серии NM8N в литом корпусе Chint - предназначены для применения в сетях переменного тока частотой 50/60 Гц с номинальным напряжением до 1150 В, а также в сетях постоянного тока напряжением до 1000В включительно при номинальных токах от 16 до 1600 A. Выключатели серии NM8N могут применяться для нечастых включений и отключений нагрузок при номинальном токе, а также защиты от перегрузки и короткого замыкания в электроустановках общественных и промышленных зданий.
Количество полюсов:4;
Степень защиты (IP):IP40;Габаритные и установочные размеры (ШхВхГ), мм:120x140x78,5;
Номинальный ток, А:20;
Номинальное напряжение изоляции, В:1000;
Диапазон установки расцепителя перегрузки, А:14…20;
Габарит:125;
Степень загрязнения среды:3;
Номинальная отключающая способность, кА:100;
Механическая износостойкость, циклов:15000;
Тип расцепителя:Термомагнитный;
Электрическая износостойкость, циклов:8000;
Род тока:Переменный ток (AC);
Рабочая температура окружающей среды, °C:-40…+70;
Диапазон регулировки без задержки срабатывания расцепителя короткого замыкания, А:200...200;
Номинальное напряжение, В:690.

Автоматические выключатели ВА88-40 ТДМ - предназначены для отключения тока при коротких замыканиях, перегрузке, а так же для оперативного включения и выключения электрических цепей.
Номинальный ток: 1000 А.
Номинальная предельная наибольшая отключающая способность Icu: 35 кА.
Количество полюсов: 3.
Крепление: на монтажную плату.
Артикулы изделия:
SQ0707-0107 Автоматический выключатель ВА88-40 3Р 1000А 35кА
SQ0707-0021 Автоматический выключатель ВА88-40 3Р 400А 35кА
SQ0707-0022 Автоматический выключатель ВА88-40 3Р 500А 35кА
SQ0707-0023 Автоматический выключатель ВА88-40 3Р 630А 35кА
SQ0707-0024 Автоматический выключатель ВА88-40 3Р 800А 35кА
SQ0707-0098 Автоматический выключатель ВА88-40 3Р 800А 35кА с электрон. расцеп.
