Силовые автоматы. – Страница 32

Выключатели серии NM8N в литом корпусе Chint - предназначены для применения в сетях переменного тока частотой 50/60 Гц с номинальным напряжением до 1150 В, а также в сетях постоянного тока напряжением до 1000В включительно при номинальных токах от 16 до 1600 A. Выключатели серии NM8N могут применяться для нечастых включений и отключений нагрузок при номинальном токе, а также защиты от перегрузки и короткого замыкания в электроустановках общественных и промышленных зданий.
Количество полюсов:4;
Степень защиты (IP):IP40;Габаритные и установочные размеры (ШхВхГ), мм:280x286x239;
Номинальный ток, А:1600;
Номинальное напряжение изоляции, В:1000;
Функция передачи данных:Да;
Диапазон установки расцепителя перегрузки, А:640...1600;
Габарит:1600;
Степень загрязнения среды:3;
Номинальная отключающая способность, кА:50;
Механическая износостойкость, циклов:6000;
Тип расцепителя:Электронный (EM);
Электрическая износостойкость, циклов:1000;
Стандарты:МЭК/EN 60947-2;
Род тока:Переменный ток (AC);
Рабочая температура окружающей среды, °C:-35…+70;
Диапазон регулировки без задержки срабатывания расцепителя короткого замыкания, А:2400...19200;
Номинальное напряжение, В:690.

Выключатели серии NM8N в литом корпусе Chint - предназначены для применения в сетях переменного тока частотой 50/60 Гц с номинальным напряжением до 1150 В, а также в сетях постоянного тока напряжением до 1000В включительно при номинальных токах от 16 до 1600 A. Выключатели серии NM8N могут применяться для нечастых включений и отключений нагрузок при номинальном токе, а также защиты от перегрузки и короткого замыкания в электроустановках общественных и промышленных зданий.
Количество полюсов:4;
Степень защиты (IP):IP40;Габаритные и установочные размеры (ШхВхГ), мм:260x300x133;
Номинальный ток, А:630;
Номинальное напряжение изоляции, В:1000;
Диапазон установки расцепителя перегрузки, А:441…630;
Габарит:800;
Степень загрязнения среды:3;
Номинальная отключающая способность, кА:100;
Механическая износостойкость, циклов:10000;
Тип расцепителя:Термомагнитный;
Электрическая износостойкость, циклов:2000;
Род тока:Переменный ток (AC);
Рабочая температура окружающей среды, °C:-40…+70;
Диапазон регулировки без задержки срабатывания расцепителя короткого замыкания, А:3150...6300;
Номинальное напряжение, В:690.

Выключатели серии NM8N в литом корпусе Chint - предназначены для применения в сетях переменного тока частотой 50/60 Гц с номинальным напряжением до 1150 В, а также в сетях постоянного тока напряжением до 1000В включительно при номинальных токах от 16 до 1600 A. Выключатели серии NM8N могут применяться для нечастых включений и отключений нагрузок при номинальном токе, а также защиты от перегрузки и короткого замыкания в электроустановках общественных и промышленных зданий.
Количество полюсов:3;
Степень защиты (IP):IP40;Габаритные и установочные размеры (ШхВхГ), мм:140x255x213;
Номинальный ток, А:500;
Номинальное напряжение изоляции, В:1250;
Диапазон установки расцепителя перегрузки, А:350...500;
Габарит:630;
Степень загрязнения среды:3;
Номинальная отключающая способность, кА:36;
Механическая износостойкость, циклов:15000;
Тип расцепителя:Термомагнитный;
Электрическая износостойкость, циклов:1500;
Род тока:Переменный ток (AC);
Рабочая температура окружающей среды, °C:-40…+70;
Диапазон регулировки без задержки срабатывания расцепителя короткого замыкания, А:2500...5000;
Номинальное напряжение, В:690...1150.

Выключатели серии NM8N в литом корпусе Chint - предназначены для применения в сетях переменного тока частотой 50/60 Гц с номинальным напряжением до 1150 В, а также в сетях постоянного тока напряжением до 1000В включительно при номинальных токах от 16 до 1600 A. Выключатели серии NM8N могут применяться для нечастых включений и отключений нагрузок при номинальном токе, а также защиты от перегрузки и короткого замыкания в электроустановках общественных и промышленных зданий.
Количество полюсов:3;
Степень защиты (IP):IP40;Габаритные и установочные размеры (ШхВхГ), мм:140x255x213;
Номинальный ток, А:250;
Номинальное напряжение изоляции, В:1000;
Функция передачи данных:Да;
Диапазон установки расцепителя перегрузки, А:100…250;
Габарит:400;
Степень загрязнения среды:3;
Номинальная отключающая способность, кА:100;
Механическая износостойкость, циклов:15000;
Тип расцепителя:Электронный (EN);
Электрическая износостойкость, циклов:4000;
Род тока:Переменный ток (AC);
Рабочая температура окружающей среды, °C:-35…+70;
Диапазон регулировки без задержки срабатывания расцепителя короткого замыкания, А:500...3000;
Номинальное напряжение, В:690.

Выключатели серии NM8N в литом корпусе Chint - предназначены для применения в сетях переменного тока частотой 50/60 Гц с номинальным напряжением до 1150 В, а также в сетях постоянного тока напряжением до 1000В включительно при номинальных токах от 16 до 1600 A. Выключатели серии NM8N могут применяться для нечастых включений и отключений нагрузок при номинальном токе, а также защиты от перегрузки и короткого замыкания в электроустановках общественных и промышленных зданий.
Количество полюсов:1;
Степень защиты (IP):IP40;Габаритные и установочные размеры (ШхВхГ), мм:35x140x108,5;
Номинальный ток, А:200;
Номинальное напряжение изоляции, В:1000;
Диапазон установки расцепителя перегрузки, А:200…200;
Габарит:250;
Степень загрязнения среды:3;
Номинальная отключающая способность, кА:50;
Механическая износостойкость, циклов:15000;
Тип расцепителя:Термомагнитный;
Электрическая износостойкость, циклов:8000;
Стандарты:МЭК/EN 60947-281;
Род тока:Переменный ток (AC);
Рабочая температура окружающей среды, °C:-40…+70;
Диапазон регулировки без задержки срабатывания расцепителя короткого замыкания, А:2000...2000;
Номинальное напряжение, В:690.

Выключатели серии NM8N в литом корпусе Chint - предназначены для применения в сетях переменного тока частотой 50/60 Гц с номинальным напряжением до 1150 В, а также в сетях постоянного тока напряжением до 1000В включительно при номинальных токах от 16 до 1600 A. Выключатели серии NM8N могут применяться для нечастых включений и отключений нагрузок при номинальном токе, а также защиты от перегрузки и короткого замыкания в электроустановках общественных и промышленных зданий.
Количество полюсов:3;
Степень защиты (IP):IP40;Габаритные и установочные размеры (ШхВхГ), мм:105x157x88,7;
Номинальный ток, А:250;
Номинальное напряжение изоляции, В:1000;
Диапазон установки расцепителя перегрузки, А:175…250;
Габарит:250;
Степень загрязнения среды:3;
Номинальная отключающая способность, кА:150;
Механическая износостойкость, циклов:15000;
Тип расцепителя:Термомагнитный;
Электрическая износостойкость, циклов:6000;
Род тока:Переменный ток (AC);
Рабочая температура окружающей среды, °C:-40…+70;
Диапазон регулировки без задержки срабатывания расцепителя короткого замыкания, А:1250...2500;
Номинальное напряжение, В:690.

Выключатели серии NM8N в литом корпусе Chint - предназначены для применения в сетях переменного тока частотой 50/60 Гц с номинальным напряжением до 1150 В, а также в сетях постоянного тока напряжением до 1000В включительно при номинальных токах от 16 до 1600 A. Выключатели серии NM8N могут применяться для нечастых включений и отключений нагрузок при номинальном токе, а также защиты от перегрузки и короткого замыкания в электроустановках общественных и промышленных зданий.
Количество полюсов:2;
Степень защиты (IP):IP40;Габаритные и установочные размеры (ШхВхГ), мм:70x157x88,7;
Номинальный ток, А:200;
Номинальное напряжение изоляции, В:1000;
Диапазон установки расцепителя перегрузки, А:140…200;
Габарит:250;
Степень загрязнения среды:3;
Номинальная отключающая способность, кА:150;
Механическая износостойкость, циклов:15000;
Тип расцепителя:Термомагнитный;
Электрическая износостойкость, циклов:6000;
Род тока:Переменный ток (AC);
Рабочая температура окружающей среды, °C:-40…+70;
Диапазон регулировки без задержки срабатывания расцепителя короткого замыкания, А:1000...2000;
Номинальное напряжение, В:690.

Выключатели серии NM8N в литом корпусе Chint - предназначены для применения в сетях переменного тока частотой 50/60 Гц с номинальным напряжением до 1150 В, а также в сетях постоянного тока напряжением до 1000В включительно при номинальных токах от 16 до 1600 A. Выключатели серии NM8N могут применяться для нечастых включений и отключений нагрузок при номинальном токе, а также защиты от перегрузки и короткого замыкания в электроустановках общественных и промышленных зданий.
Количество полюсов:3;
Степень защиты (IP):IP40;Габаритные и установочные размеры (ШхВхГ), мм:105x157x88,7;
Номинальный ток, А:250;
Номинальное напряжение изоляции, В:1000;
Функция передачи данных:Да;
Диапазон установки расцепителя перегрузки, А:100…250;
Габарит:250;
Степень загрязнения среды:3;
Номинальная отключающая способность, кА:150;
Механическая износостойкость, циклов:15000;
Тип расцепителя:Электронный (EN);
Электрическая износостойкость, циклов:6000;
Стандарты:МЭК/EN 60947-142;
Род тока:Переменный ток (AC);
Рабочая температура окружающей среды, °C:-35…+70;
Диапазон регулировки без задержки срабатывания расцепителя короткого замыкания, А:500...3000;
Номинальное напряжение, В:690.

Выключатели серии NM8N в литом корпусе Chint - предназначены для применения в сетях переменного тока частотой 50/60 Гц с номинальным напряжением до 1150 В, а также в сетях постоянного тока напряжением до 1000В включительно при номинальных токах от 16 до 1600 A. Выключатели серии NM8N могут применяться для нечастых включений и отключений нагрузок при номинальном токе, а также защиты от перегрузки и короткого замыкания в электроустановках общественных и промышленных зданий.
Количество полюсов:4;
Степень защиты (IP):IP40;Габаритные и установочные размеры (ШхВхГ), мм:120x140x78,5;
Номинальный ток, А:100;
Номинальное напряжение изоляции, В:1000;
Функция передачи данных:Да;
Диапазон установки расцепителя перегрузки, А:40…100;
Габарит:250;
Степень загрязнения среды:3;
Номинальная отключающая способность, кА:150;
Механическая износостойкость, циклов:15000;
Тип расцепителя:Электронный (EM);
Электрическая износостойкость, циклов:6000;
Стандарты:МЭК/EN 60947-2;
Род тока:Переменный ток (AC);
Рабочая температура окружающей среды, °C:-25…+70;
Диапазон регулировки без задержки срабатывания расцепителя короткого замыкания, А:150...1200;
Номинальное напряжение, В:690.

Выключатели серии NM8N в литом корпусе Chint - предназначены для применения в сетях переменного тока частотой 50/60 Гц с номинальным напряжением до 1150 В, а также в сетях постоянного тока напряжением до 1000В включительно при номинальных токах от 16 до 1600 A. Выключатели серии NM8N могут применяться для нечастых включений и отключений нагрузок при номинальном токе, а также защиты от перегрузки и короткого замыкания в электроустановках общественных и промышленных зданий.
Количество полюсов:4;
Степень защиты (IP):IP40;Габаритные и установочные размеры (ШхВхГ), мм:120x140x78,5;
Номинальный ток, А:125;
Номинальное напряжение изоляции, В:1000;
Диапазон установки расцепителя перегрузки, А:87,5…125;
Габарит:125;
Степень загрязнения среды:3;
Номинальная отключающая способность, кА:50;
Механическая износостойкость, циклов:15000;
Тип расцепителя:Термомагнитный;
Электрическая износостойкость, циклов:8000;
Стандарты:МЭК/EN 60947-194;
Род тока:Переменный ток (AC);
Рабочая температура окружающей среды, °C:-40…+70;
Диапазон регулировки без задержки срабатывания расцепителя короткого замыкания, А:1250…1250;
Номинальное напряжение, В:690.

Моторный привод MD применяется для дистанционного включения/отключения/ повторного включения автоматического выключателя, а также в управления выключателя в системах автоматического ввода резерва.
Тип напряжения управления:Переменный ток (AC);
Тип переключателя привода:Моторный привод;
Номинальное напряжение питания цепи управления переменного тока, В:400.

Вспомогательный контакт AX предназначен для дистанционной индикации состояния включен или отключен (вручную или автоматически) автоматического выключателя.
Вспомогательный контакт может быть подключен проводами к индикатору состояния выключателя. Эксплуатирующий персонал получает информацию о состоянии выключателя ВКЛ/ОТКЛ помощью индикатора без открывания двери распределительного щита.
Количество вспомогательных нормально разомкнутых (НО) контактов:0;
Количество вспомогательных нормально замкнутых (НЗ) контактов:0;
Способ монтажа:Встраиваемый (-ая);
Количество переключающих контактов:1.

Вспомогательный и сигнальный контакт AX/AL предназначен для дистанционной индикации состояния включен или отключен (вручную или автоматически) автоматического выключателя и при возникновении в нагрузке короткого замыкания, перегрузки, пониженного напряжения или при срабатывании автоматического выключателя.
Количество вспомогательных нормально разомкнутых (НО) контактов:0;
Количество вспомогательных нормально замкнутых (НЗ) контактов:0;
Способ монтажа:Встраиваемый (-ая);
Количество переключающих контактов:1.

Расцепитель минимального напряжения РМ вызывает отключение выключателя при снижении фазного или линейного напряжения на его входе до 70% от номинального, а также препятствует его включению, если напряжение в этой цепи меньше 85% от номинального.
Рабочее напряжение Ue при 50 Гц, 230 В
Диапазон напряжений включения (0,85÷1,1) Ue
Диапазон напряжений удержания (0,7÷1,1) Ue
Напряжение отключения < 0,7 Ue
Потребляемая мощность, 10 ВА
Устройства и артикулы серии:
SVA10D-RM Расцепитель минимального напряжения РМ-125/160 ( РМ-32/33 ) ИЭК
SVA30D-RM Расцепитель минимального напряжения РМ-250/400 ( РМ-35/37 ) ИЭК
SVA50D-RM Расцепитель минимального напряжения РМ-800/1600 ( РМ-40/43 ) ИЭК

Автоматические выключатели ВА88 предназначены для проведения тока в нормальном режиме и отключения тока при коротких замыканиях, перегрузке, недопустимых снижениях напряжения, а также для оперативных включений и отключений участков электрических цепей и рассчитаны для эксплуатации в электроустановках с номинальным рабочим напряжением до 400 В и на номинальные токи от 12,5 до 1600 А.
Дополнительные устройства:
-аварийный контакт;
-дополнительный контакт;
-независимый расцепитель;
-расцепитель минимального напряжения;
-привод ручной поворотный;
-электропривод;
-втычная панель;
-выдвижная панель.

Комплектация каждого автоматического выключателя состоит из:
-переходных шин или кабельных
-наконечников,
-межфазных перегородок,
-комплекта винтов и гаек для подсоединения проводников,
-комплекта винтов для крепления авто матического выключателя к монтажной панели.
-При помощи специальных скоб автоматы ВА88-32 и ВА88-33 можно монтировать на DIN рейку.
-Габариты и вес – на 10–20% меньше аналогичных выключателей других отечественных производителей, что позволяет монтировать шкафы и щиты меньшего размера. Кроме того, малые размеры делают возможным замену старых автоматических выключателей на выключатели серии ВА88.

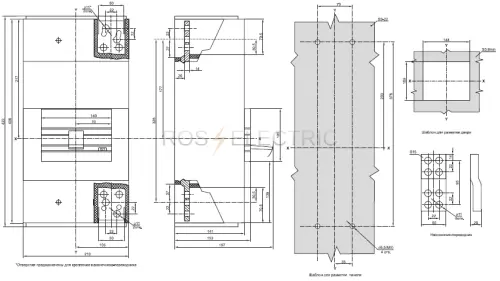

ВА88-43
3 полюса
Номинальная рабочая наибольшая отключающая способность Ics, 50 кА
Номинальная предельная наибольшая отключающая способность Icu, 50 кА
С расцепителем МР110
Номинальный токи регулируемые1000×(0,4÷1), 1250×(0,4÷1),1600×(0,4÷1) - с электронным расцепителем (уставка срабатывания по току короткого замыкания 1000×(1,5÷12), 1250×(1,5÷12), 1600×(1,5÷12) А)
Дополнительные принадлежности:
Аварийный контакт АК–800/1600 (АК 40/43)
Дополнительный контакт ДК–800/1600 (ДК 40/43)
Расцепитель независимый РН–800/1600 (РН 40/43)
Расцепитель минимального напряжения РМ–800/1600 (РМ 40/43)

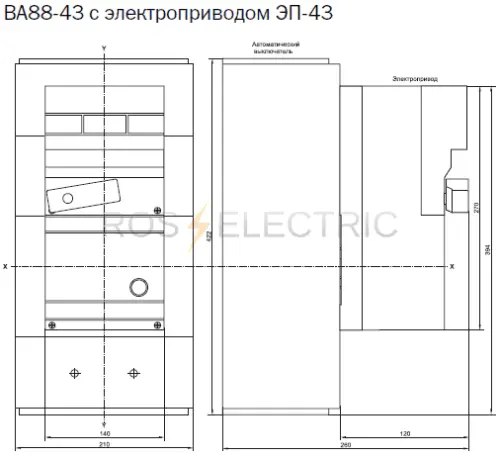

Электропривод ЭП 43

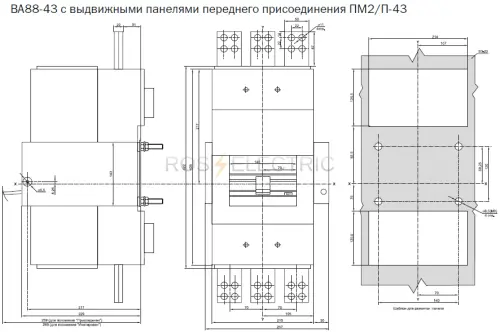

Панель монтажная для выкатного монтажа переднего присоединения ПМ2/П 43
Панель монтажная для выкатного монтажа заднего присоединения ПМ2/В 43
ВА88 43 с расцепителем МР211
C электронным расцепителем МР211
Номинальный ток регулируемый1000×(0,4÷1), 1250×(0,4÷1), 1600×(0,4÷1)
Уставка срабатывания по току короткого замыкания регулируемая 1000×(1,5÷12), 1250×(1,5÷12), 1600×(1,5÷12)
Устройства серии:
SVA61-3-1000 Автоматический выключатель ВА88-43 3Р 1000А 50кА c электронным расцепителем МР 211 ИЭК
SVA60-3-1250 Автоматический выключатель ВА88-43 3Р 1250А 50кА ИЭК
SVA61-3-1250 Автоматический выключатель ВА88-43 3Р 1250А 50кА c электронным расцепителем МР 211 ИЭК
SVA61-3-1600 Автоматический выключатель ВА88-43 3Р 1600А 50кА c электронным расцепителем МР 211 ИЭК

Расцепитель независимый РН ТДМ - предназначен для дистанционного отключения выключателя.
Для автоматов: ВА88-35, ВА88-37.

Автоматические выключатели серии ВА-45 с микропроцессорным управлением на номинальные токи от 630 до 5000А,
предназначены для осуществления функций защиты силовых электрических сетей переменного тока низкого напряжения (до 690В) от токов перегрузки и короткого замыкания, в том числе с выдержкой времени (селективные выключатели), оперативных включений и отключений сетей при управлении непосредственно оператором, или по командным сигналам автоматической системы управления распределением электрической энергии, в которой установлен выключатель, для отключения сети в случае снижения напряжения сети ниже допустимого или пропадания напряжения.
Микропроцессорные блоки защиты и управления позволяют информировать эксплуатирующий персонал о состоянии
нагрузки и параметрах защищаемой сети, в том числе отдельно по каждой фазе, о причинах автоматического отключения сети выключателем, о состоянии самого выключателя и его главных контактов посредством индикации на дисплее блока и возможности передачи основной информации по каналам телеметрии на диспетчерский пульт системы управления. Выключатели предназначены для установки в шкафах, в том числе в выкатных ячейках шкафов (выдвижное исполнение). Выключатели обеспечивают выполнение функции разъединителя при автоматическом или ручном отключении сети.

1.Полный номенклатурный ряд аппаратов — до 5000 А.
2. Программируемый микропроцессорный расцепитель
3. Селективная программируемая защита.
4. Выкатное и стационарное исполнения.
5. Коммутационная способность до 100 кА.
6. Одинаковые размеры по высоте и глубине для всех.

Время отключения, мс 25 — 30
Время включения, не более, мс 70
Вид расцепителя микропроцессорный (электронный)
Расположение шин при подключении к выводам выключателя заднее горизонтальное
Кол-во полюсов (стандарт) 3P
Исполнения под заказ 3P+N
Категория применения по ГОСТ Р 50030.2 B
Степень защиты открыто установленного выключателя IP 30
Диапазон рабочих температур, °С от -5 до +40
Климатическое исполнение УХЛ3. 1
Высота над уровнем моря, м 2000
Автоматические выключатели серии BA-45 являются воздушными выключателями с механизмом свободного расцепления и оперирования контактами посредством механизма с пружинным накопителем энергии.
Срок службы, не менее, лет 15
Дополнительные расцепители и вспомогательные контакты:
— независимый расцепитель;
— минимальный расцепитель напряжения;
— свободные вспомогательные контакты (четыре переключаю-
щих контакта).
Виды привода управлением выключателями:
— ручной взвод и управление включением и отключением;
— электродвигательный привод для дистанционного управления.
Виды установки и монтажа выключателей:
— стационарная установка с задним присоединение внешних
проводников;
— выдвижное исполнение для выкатных (выдвижных) ячеек
шкафов.
Описание основных узлов выключателя
3.1. Механизм включения, отключения и автоматического отключения состоит из привода оперативных включений-отключений, взводного механизма расцепления с пружинным накопителем для функции оперирования, в том числе для обеспечения мгновенного срабатывания выключателя при отключении токов короткого замыкания и перегрузки и привода, связывающего его с контактной системой выключателя. В исполнениях с электродвигательным приводом совместно с данным механизмом агрегатируется мотор-редуктор, обеспечивающий функционирование выключателя дистанционно, по команде оператора или автоматической системы управления. В рабочем (включённом) состоянии выключателя механизм расцепления находится во взведённом положении. Взвод перед включением осуществляется вручную, оператором с помощью рукоятки или дистанционно, подачей сигнала
на электропривод. Включение выключателя после взвода – оператором вручную, воздействием на кнопку включения, или дистанционно, с помощью электромагнита включения. Выключение выключателя осуществляется оператором вручную, воздействием на кнопку выключения, или дистанционно, с помощью команды на независимый или минимальный расцепитель напряжения. Автоматическое отключение в случае возникновения перегрузки или короткого замыкания производится независимым расцепителем по командному сигналу от микропроцессорного блока. Контактная система выключателя представляет собой сблокированные и параллельно включённые подвижные и неподвижные контактодержатели, оснащённые износоустойчивыми металлокерамическими контактами из композиций, устойчивых к эрозии при протекании токов короткого замыкания больших величин и обеспечивающих надёжное контактирование после отключения токов КЗ. Дугогасительные камеры установлены в каждом полюсе выключателя и обеспечивают эффективное гашение дуги при отключении выключателем токов КЗ больших величин.
3.3. Выдвижной отсек.
Выключатели выдвижного исполнения имеют разобщающие контакты основной и вспомогательных цепей в специальном выдвижном отсеке. Выдвижной отсек состоит из правой и левой пластин (с на-
правляющими), основания и поперечного элемента. На основании расположены шасси для вкатывания и вы-
катывания аппарата и указатель положения аппарата. В верхней части основания расположены неподвижные раздельные контакты для подключения вторичной цепи. С лицевой стороны главного контактного мостика расположена изолирующая шторка. Существует три положения выключателя с выдвижным элементом:
— «рабочее» — главная и вспомогательная цепи включены, изолирующая шторка открыта;
— «испытание и наладка» — главная цепь отключена, изолирующая шторка закрыта. Включена только вспомогательная цепь для проведения тестирования;
— «выкачено» — главная и вспомогательная цепи отключены, изолирующая шторка закрыта.
Конструкцией выключателей предусмотрена возможность фиксации выключателей в данных положениях с помощью навесного замка, для исключения возможности несанкционированного изменения положений.
3.4. Клеммные зажимы
Для обеспечения подсоединения к выключателям проводников вспомогательных и телеметрических цепей, в верхней части выключателя установлен блок клеммных зажимов.
3.5. Микропроцессорные блоки защиты и управления
Для обеспечения формирования и регулирования защитной характеристики выключателей в зоне токов перегрузки и
короткого замыкания, преобразования и выдачи на дисплеи и телеметрические каналы информационных данных на выключатели устанавливаются микропроцессорные блоки.

Автоматический выключатель уже оснащен всеми возможными дополнительными устройствами: вспомогательными
контактами (четыре переключающих контакта), независимым расцепителем, расцепителем минимального напряжения, электроприводом и др.
Никакие другие дополнительные устройства к выключателю не поставляются.

1. Автоматический выключатель ВА-45 (в сборе со всеми дополнительными устройствами).
2. Болты.
3. Паспорт.

Выключатели автоматические серии ВА-99 предназначены для нечастых оперативных включений и отключений тока в нормальном режиме, а также защиты от токов перегрузки и коротких замыканий распределительных сетей и электродвигателей. Выключатели могут применяться в электроустановках с номинальным напряжением до 400 В переменного тока частотой 50 Гц.
Номинальный ток расцепителя (In): 1250А.
Вид расцепителя: микропроцессорный (ТМ)
Уставка термомагнитного расцепителя: 0,4÷1хIn.
Номинальная предельная отключающая способность Icu (при 400В 50Гц): 50кА.
Количество полюсов: 3P.

Воздушные автоматические выключатели серии NA8 Chint - предназначены для применения в сетях переменного тока частотой 50/60 Гц напряжением до 1000 В и номинальных токах от 200 до 7500 А для распределения электрической энергии, защиты цепей и электрооборудования от перегрузок, коротких замыканий и замыканий на землю.
Количество полюсов:3;
Степень защиты (IP):IP20;
Габаритные и установочные размеры (ШхВхГ), мм:786x471x384,5;
Номинальный ток, А:5000;
Номинальное напряжение изоляции, В:1000;
Функция передачи данных:Да;
Исполнение:Выдвижное;
Диапазон установки расцепителя перегрузки, А:2000...5000;
Габарит:7500;
Тип электронного расцепителя:H;
Степень загрязнения среды:3;
Номинальная отключающая способность, кА:135;
Механическая износостойкость, циклов:1000;
Электрическая износостойкость, циклов:1500;
Номинальная рабочая наибольшая отключающая способность, кА:135/100;
Рабочая температура окружающей среды, °C:-20...+70;
Диапазон регулировки без задержки срабатывания расцепителя короткого замыкания, А:10000...75000;
Номинальное напряжение, В:415...690;
Количество вспомогательных нормально разомкнутых (НО) контактов:4(НО/НЗ);
Количество вспомогательных нормально замкнутых (НЗ) контактов:4(НЗ/НО.

Воздушные автоматические выключатели серии NA8 Chint - предназначены для применения в сетях переменного тока частотой 50/60 Гц напряжением до 1000 В и номинальных токах от 200 до 7500 А для распределения электрической энергии, защиты цепей и электрооборудования от перегрузок, коротких замыканий и замыканий на землю.
Количество полюсов:4;
Степень защиты (IP):IP20;
Габаритные и установочные размеры (ШхВхГ), мм:550x431x454;
Номинальный ток, А:3200;
Номинальное напряжение изоляции, В:1000;
Исполнение:Выдвижное;
Диапазон установки расцепителя перегрузки, А:1280...3200;
Габарит:4000;
Тип электронного расцепителя:M;
Степень загрязнения среды:3;
Номинальная отключающая способность, кА:100;
Механическая износостойкость, циклов:10000;
Электрическая износостойкость, циклов:6000;
Номинальная рабочая наибольшая отключающая способность, кА:100/85;
Рабочая температура окружающей среды, °C:-45...+70;
Диапазон регулировки без задержки срабатывания расцепителя короткого замыкания, А:6400...48000;
Номинальное напряжение, В:415...690;
Количество вспомогательных нормально разомкнутых (НО) контактов:4(НО/НЗ);
Количество вспомогательных нормально замкнутых (НЗ) контактов:4(НЗ/НО.
