Воздушные автоматические выключатели серии NA8 Chint - предназначены для применения в сетях переменного тока частотой 50/60 Гц напряжением до 1000 В и номинальных токах от 200 до 7500 А для распределения электрической энергии, защиты цепей и электрооборудования от перегрузок, коротких замыканий и замыканий на землю.
Количество полюсов:3;
Степень защиты (IP):IP20;
Габаритные и установочные размеры (ШхВхГ), мм:396x422x341;
Номинальный ток, А:4000;
Функция передачи данных:Да;
Исполнение:Стационарное;
Габарит:4000;
Тип электронного расцепителя:H;
Степень загрязнения среды:3;
Номинальная отключающая способность, кА:75;
Механическая износостойкость, циклов:10000;
Электрическая износостойкость, циклов:6000;
Номинальная рабочая наибольшая отключающая способность, кА:75/65;
Рабочая температура окружающей среды, °C:-20...+70;
Номинальное напряжение, В:800…1150;
Количество вспомогательных нормально разомкнутых (НО) контактов:4(НО/НЗ);
Количество вспомогательных нормально замкнутых (НЗ) контактов:4(НЗ/НО.

Расширенные выводы для ВА88 ТДМ предназначены для предотвращения перекрытия открытых шинопроводов в НКУ из-за динамических нагрузок при возникновении короткого замыкания и восстанавливающихся напряжений, а также для удобства монтажа и профилактического обслуживания.
Материал: медь М1, покрытая сплавом олово-висмут.
Комплект: 3 шт.
Для автоматов: ВА88-35 - до 160А.

Предназначен для дистанционного отключения автоматического выключателя. Представляет собой электромагнит, который, воздействуя на механизм «сброса», вызывает отключение выключателя при подаче напряжения от внешнего источника. После осуществления его дистанционного отключения включение выключателя производится вручную.

Воздушные автоматические выключатели серии NA8 Chint - предназначены для применения в сетях переменного тока частотой 50/60 Гц напряжением до 1000 В и номинальных токах от 200 до 7500 А для распределения электрической энергии, защиты цепей и электрооборудования от перегрузок, коротких замыканий и замыканий на землю.
Количество полюсов:3;
Степень защиты (IP):IP20;
Габаритные и установочные размеры (ШхВхГ), мм:375x431,5x406;
Номинальный ток, А:630;
Номинальное напряжение изоляции, В:1000;
Функция передачи данных:Да;
Исполнение:Выдвижное;
Диапазон установки расцепителя перегрузки, А:252...630;
Габарит:2500;
Тип электронного расцепителя:H;
Степень загрязнения среды:3;
Номинальная отключающая способность, кА:85;
Механическая износостойкость, циклов:20000;
Электрическая износостойкость, циклов:8000;
Номинальная рабочая наибольшая отключающая способность, кА:85/65;
Рабочая температура окружающей среды, °C:-20...+70;
Диапазон регулировки без задержки срабатывания расцепителя короткого замыкания, А:1260...9450;
Номинальное напряжение, В:415...690;
Количество вспомогательных нормально разомкнутых (НО) контактов:4(НО/НЗ);
Количество вспомогательных нормально замкнутых (НЗ) контактов:4(НЗ/НО.

Воздушные автоматические выключатели серии NA8 Chint - предназначены для применения в сетях переменного тока частотой 50/60 Гц напряжением до 1000 В и номинальных токах от 200 до 7500 А для распределения электрической энергии, защиты цепей и электрооборудования от перегрузок, коротких замыканий и замыканий на землю.
Количество полюсов:3;
Степень защиты (IP):IP20;
Габаритные и установочные размеры (ШхВхГ), мм:375x431,5x406;
Номинальный ток, А:2500;
Номинальное напряжение изоляции, В:1000;
Исполнение:Выдвижное;
Диапазон установки расцепителя перегрузки, А:1000...2500;
Габарит:2500;
Тип электронного расцепителя:M;
Степень загрязнения среды:3;
Номинальная отключающая способность, кА:85;
Механическая износостойкость, циклов:20000;
Электрическая износостойкость, циклов:8000;
Номинальная рабочая наибольшая отключающая способность, кА:85/65;
Рабочая температура окружающей среды, °C:-45...+70;
Диапазон регулировки без задержки срабатывания расцепителя короткого замыкания, А:5000...37500;
Номинальное напряжение, В:415...690;
Количество вспомогательных нормально разомкнутых (НО) контактов:4(НО/НЗ);
Количество вспомогательных нормально замкнутых (НЗ) контактов:4(НЗ/НО.

Воздушные автоматические выключатели серии NA8 Chint - предназначены для применения в сетях переменного тока частотой 50/60 Гц напряжением до 1000 В и номинальных токах от 200 до 7500 А для распределения электрической энергии, защиты цепей и электрооборудования от перегрузок, коротких замыканий и замыканий на землю.
Количество полюсов:3;
Степень защиты (IP):IP20;
Габаритные и установочные размеры (ШхВхГ), мм:375x369x307;
Номинальный ток, А:1250;
Номинальное напряжение изоляции, В:1000;
Функция передачи данных:Да;
Исполнение:Стационарное;
Диапазон установки расцепителя перегрузки, А:500...1250;
Габарит:2500;
Тип электронного расцепителя:H;
Степень загрязнения среды:3;
Номинальная отключающая способность, кА:85;
Механическая износостойкость, циклов:20000;
Электрическая износостойкость, циклов:8000;
Номинальная рабочая наибольшая отключающая способность, кА:85/65;
Рабочая температура окружающей среды, °C:-20...+70;
Диапазон регулировки без задержки срабатывания расцепителя короткого замыкания, А:2500...18750;
Номинальное напряжение, В:415...690;
Количество вспомогательных нормально разомкнутых (НО) контактов:4(НО/НЗ);
Количество вспомогательных нормально замкнутых (НЗ) контактов:4(НЗ/НО.

Воздушные автоматические выключатели серии NA8 Chint - предназначены для применения в сетях переменного тока частотой 50/60 Гц напряжением до 1000 В и номинальных токах от 200 до 7500 А для распределения электрической энергии, защиты цепей и электрооборудования от перегрузок, коротких замыканий и замыканий на землю.
Количество полюсов:3;
Степень защиты (IP):IP20;
Габаритные и установочные размеры (ШхВхГ), мм:375x369x307;
Номинальный ток, А:1250;
Номинальное напряжение изоляции, В:1000;
Функция передачи данных:Да;
Исполнение:Стационарное;
Диапазон установки расцепителя перегрузки, А:500...1250;
Габарит:2500;
Тип электронного расцепителя:H;
Степень загрязнения среды:3;
Номинальная отключающая способность, кА:85;
Механическая износостойкость, циклов:20000;
Электрическая износостойкость, циклов:8000;
Номинальная рабочая наибольшая отключающая способность, кА:85/65;
Рабочая температура окружающей среды, °C:-20...+70;
Диапазон регулировки без задержки срабатывания расцепителя короткого замыкания, А:2500...18750;
Номинальное напряжение, В:415...690;
Количество вспомогательных нормально разомкнутых (НО) контактов:4(НО/НЗ);
Количество вспомогательных нормально замкнутых (НЗ) контактов:4(НЗ/НО.

Воздушные автоматические выключатели серии NA8 Chint - предназначены для применения в сетях переменного тока частотой 50/60 Гц напряжением до 1000 В и номинальных токах от 200 до 7500 А для распределения электрической энергии, защиты цепей и электрооборудования от перегрузок, коротких замыканий и замыканий на землю.
Количество полюсов:4;
Степень защиты (IP):IP20;
Габаритные и установочные размеры (ШхВхГ), мм:352x351x300;
Номинальный ток, А:800;
Номинальное напряжение изоляции, В:1000;
Функция передачи данных:Да;
Исполнение:Выдвижное;
Диапазон установки расцепителя перегрузки, А:320...800;
Габарит:1600;
Тип электронного расцепителя:H;
Степень загрязнения среды:3;
Номинальная отключающая способность, кА:55;
Механическая износостойкость, циклов:20000;
Электрическая износостойкость, циклов:8000;
Номинальная рабочая наибольшая отключающая способность, кА:65/36;
Рабочая температура окружающей среды, °C:-20...+70;
Диапазон регулировки без задержки срабатывания расцепителя короткого замыкания, А:1600...12000;
Номинальное напряжение, В:415...690;
Количество вспомогательных нормально разомкнутых (НО) контактов:4(НО/НЗ);
Количество вспомогательных нормально замкнутых (НЗ) контактов:4(НЗ/НО.

Воздушные автоматические выключатели серии NA8 Chint - предназначены для применения в сетях переменного тока частотой 50/60 Гц напряжением до 1000 В и номинальных токах от 200 до 7500 А для распределения электрической энергии, защиты цепей и электрооборудования от перегрузок, коротких замыканий и замыканий на землю.
Количество полюсов:3;
Степень защиты (IP):IP20;
Габаритные и установочные размеры (ШхВхГ), мм:282x351x300;
Номинальный ток, А:400;
Номинальное напряжение изоляции, В:1000;
Функция передачи данных:Да;
Исполнение:Стационарное;
Диапазон установки расцепителя перегрузки, А:160...400;
Габарит:1600;
Тип электронного расцепителя:H;
Степень загрязнения среды:3;
Номинальная отключающая способность, кА:55;
Механическая износостойкость, циклов:20000;
Электрическая износостойкость, циклов:8000;
Номинальная рабочая наибольшая отключающая способность, кА:65/36;
Рабочая температура окружающей среды, °C:-20...+70;
Диапазон регулировки без задержки срабатывания расцепителя короткого замыкания, А:800...6000;
Номинальное напряжение, В:415...690;
Количество вспомогательных нормально разомкнутых (НО) контактов:4(НО/НЗ);
Количество вспомогательных нормально замкнутых (НЗ) контактов:4(НЗ/НО.

Воздушные автоматические выключатели серии NA8 Chint - предназначены для применения в сетях переменного тока частотой 50/60 Гц напряжением до 1000 В и номинальных токах от 200 до 7500 А для распределения электрической энергии, защиты цепей и электрооборудования от перегрузок, коротких замыканий и замыканий на землю.
Количество полюсов:4;
Степень защиты (IP):IP20;
Габаритные и установочные размеры (ШхВхГ), мм:352x351x300;
Номинальный ток, А:1600;
Номинальное напряжение изоляции, В:1000;
Функция передачи данных:Да;
Исполнение:Выдвижное;
Диапазон установки расцепителя перегрузки, А:640...1600;
Габарит:1600;
Тип электронного расцепителя:H;
Степень загрязнения среды:3;
Номинальная отключающая способность, кА:55;
Механическая износостойкость, циклов:20000;
Электрическая износостойкость, циклов:8000;
Номинальная рабочая наибольшая отключающая способность, кА:65/36;
Рабочая температура окружающей среды, °C:-20...+70;
Диапазон регулировки без задержки срабатывания расцепителя короткого замыкания, А:3200...24000;
Номинальное напряжение, В:415...690;
Количество вспомогательных нормально разомкнутых (НО) контактов:4(НО/НЗ);
Количество вспомогательных нормально замкнутых (НЗ) контактов:4(НЗ/НО.

Расцепитель минимального напряжения UVT для NM8N Chint - обеспечивает защиту при снижении напряжения. Он размыкает контакты автоматического выключателя при слишком низком напряжении питания и тем самым реализует защиту электрического оборудования. - Когда напряжение питания снижается (даже медленно) до 70…35% от номинального значения питания цепей управления, расцепитель выдает сигнал на отключение автоматического выключателя.
- Когда напряжение питания восстанавливается или превышает 85% от номинального значения питания цепей управления расцепителем минимального напряжения, автоматический выключатель может быть повторно включен.
- Когда напряжение питания составляет менее 35% от номинального напряжения питания управления, расцепитель блокирует возможность включения автоматического выключателя, как ручного по месту, так и дистанционно электрически.
Номинальное напряжение питания цепи управления переменного тока, В:48;
Род тока включения:Постоянный ток (DC).

Расцепитель минимального напряжения UVT для NM8N Chint - обеспечивает защиту при снижении напряжения. Он размыкает контакты автоматического выключателя при слишком низком напряжении питания и тем самым реализует защиту электрического оборудования. - Когда напряжение питания снижается (даже медленно) до 70…35% от номинального значения питания цепей управления, расцепитель выдает сигнал на отключение автоматического выключателя.
- Когда напряжение питания восстанавливается или превышает 85% от номинального значения питания цепей управления расцепителем минимального напряжения, автоматический выключатель может быть повторно включен.
- Когда напряжение питания составляет менее 35% от номинального напряжения питания управления, расцепитель блокирует возможность включения автоматического выключателя, как ручного по месту, так и дистанционно электрически.
Номинальное напряжение питания цепи управления переменного тока, В:220…240;
Род тока включения:Переменный ток (AC).

Расцепитель минимального напряжения UVT для NM8N Chint - обеспечивает защиту при снижении напряжения. Он размыкает контакты автоматического выключателя при слишком низком напряжении питания и тем самым реализует защиту электрического оборудования. - Когда напряжение питания снижается (даже медленно) до 70…35% от номинального значения питания цепей управления, расцепитель выдает сигнал на отключение автоматического выключателя.
- Когда напряжение питания восстанавливается или превышает 85% от номинального значения питания цепей управления расцепителем минимального напряжения, автоматический выключатель может быть повторно включен.
- Когда напряжение питания составляет менее 35% от номинального напряжения питания управления, расцепитель блокирует возможность включения автоматического выключателя, как ручного по месту, так и дистанционно электрически.
Номинальное напряжение питания цепи управления переменного тока, В:24;
Род тока включения:Постоянный ток (DC).

Независимый расцепитель SHT для NM8N Chint срабатывает в зависимости от электрических сигналов, разрешая дистанционное и автоматическое управление автоматическими выключателями, когда напряжение равно любому значению в диапазоне от 70 до 110% относительно номинального напряжения питания цепей управления.
Номинaльное напряжение питания цепи управления постоянного тока, В:110…120;
Количество вспомогательных нормально разомкнутых (НО) контактов:0;
Количество вспомогательных нормально замкнутых (НЗ) контактов:0;
Количество переключающих контактов:1;
Род тока включения:Постоянный ток (DC).

Моторный привод MD применяется для дистанционного включения/отключения/ повторного включения автоматического выключателя, а также применения в системах ввода резерва.
Основные характеристики:
-Ручной и дистанционный режим управления выключателем;
-Индикация отключения:OFF (отключен),ON (включен) и TRIPPED (сработал по аварии);
-Свободное срабатывание автоматического выключателя;
-Степень защиты IP40.
Ручное управление
Переведите переключатель manual/auto («ручной/автоматический режим») в положение ручного управления и вращайте ручку управления для включения или выключения автоматического выключателя.
Автоматический режим работы
Переведите переключатель manual/auto(«ручной/автоматический режим») в положение автоматического управления и нажмите дистанционно расположенную кнопку для включения или отключения выключателя.
Включение/отключение при напряжении управления в диапазоне от 85 до 110% Un.
Тип напряжения управления:Переменный ток (AC);
Тип переключателя привода:Моторный привод;
Номинальное напряжение питания цепи управления переменного тока, В:380…415.

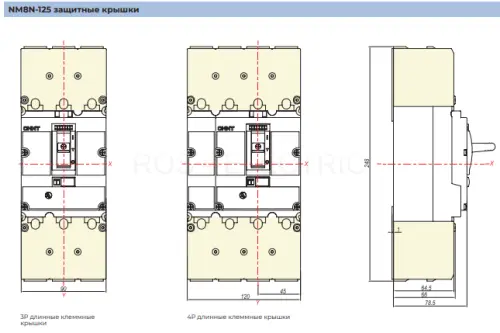

Длинная крышка для клемм TCE для NM8N Chint - предотвращает контакт с силовой цепью, а также может использоваться для исключения короткого замыкания между фазами. В передней части крышки предусмотрены открываемые отверстия для вставки различных кабелей с монтажными наконечниками, а также для электромонтажа спереди выключателя. Степень защиты IP40.
Крышка для клемм обязательна к применению при эксплуатации выключателя в сети напряжением более 500 В.

Автоматические выключатели серии ВА-45 с микропроцессорным управлением на номинальные токи от 630 до 5000А,
предназначены для осуществления функций защиты силовых электрических сетей переменного тока низкого напряжения (до 690В) от токов перегрузки и короткого замыкания, в том числе с выдержкой времени (селективные выключатели), оперативных включений и отключений сетей при управлении непосредственно оператором, или по командным сигналам автоматической системы управления распределением электрической энергии, в которой установлен выключатель, для отключения сети в случае снижения напряжения сети ниже допустимого или пропадания напряжения.
Микропроцессорные блоки защиты и управления позволяют информировать эксплуатирующий персонал о состоянии
нагрузки и параметрах защищаемой сети, в том числе отдельно по каждой фазе, о причинах автоматического отключения сети выключателем, о состоянии самого выключателя и его главных контактов посредством индикации на дисплее блока и возможности передачи основной информации по каналам телеметрии на диспетчерский пульт системы управления. Выключатели предназначены для установки в шкафах, в том числе в выкатных ячейках шкафов (выдвижное исполнение). Выключатели обеспечивают выполнение функции разъединителя при автоматическом или ручном отключении сети.

1.Полный номенклатурный ряд аппаратов — до 5000 А.
2. Программируемый микропроцессорный расцепитель
3. Селективная программируемая защита.
4. Выкатное и стационарное исполнения.
5. Коммутационная способность до 100 кА.
6. Одинаковые размеры по высоте и глубине для всех.

Время отключения, мс 25 — 30
Время включения, не более, мс 70
Вид расцепителя микропроцессорный (электронный)
Расположение шин при подключении к выводам выключателя заднее горизонтальное
Кол-во полюсов (стандарт) 3P
Исполнения под заказ 3P+N
Категория применения по ГОСТ Р 50030.2 B
Степень защиты открыто установленного выключателя IP 30
Диапазон рабочих температур, °С от -5 до +40
Климатическое исполнение УХЛ3. 1
Высота над уровнем моря, м 2000
Автоматические выключатели серии BA-45 являются воздушными выключателями с механизмом свободного расцепления и оперирования контактами посредством механизма с пружинным накопителем энергии.
Срок службы, не менее, лет 15
Дополнительные расцепители и вспомогательные контакты:
— независимый расцепитель;
— минимальный расцепитель напряжения;
— свободные вспомогательные контакты (четыре переключаю-
щих контакта).
Виды привода управлением выключателями:
— ручной взвод и управление включением и отключением;
— электродвигательный привод для дистанционного управления.
Виды установки и монтажа выключателей:
— стационарная установка с задним присоединение внешних
проводников;
— выдвижное исполнение для выкатных (выдвижных) ячеек
шкафов.
Описание основных узлов выключателя
3.1. Механизм включения, отключения и автоматического отключения состоит из привода оперативных включений-отключений, взводного механизма расцепления с пружинным накопителем для функции оперирования, в том числе для обеспечения мгновенного срабатывания выключателя при отключении токов короткого замыкания и перегрузки и привода, связывающего его с контактной системой выключателя. В исполнениях с электродвигательным приводом совместно с данным механизмом агрегатируется мотор-редуктор, обеспечивающий функционирование выключателя дистанционно, по команде оператора или автоматической системы управления. В рабочем (включённом) состоянии выключателя механизм расцепления находится во взведённом положении. Взвод перед включением осуществляется вручную, оператором с помощью рукоятки или дистанционно, подачей сигнала
на электропривод. Включение выключателя после взвода – оператором вручную, воздействием на кнопку включения, или дистанционно, с помощью электромагнита включения. Выключение выключателя осуществляется оператором вручную, воздействием на кнопку выключения, или дистанционно, с помощью команды на независимый или минимальный расцепитель напряжения. Автоматическое отключение в случае возникновения перегрузки или короткого замыкания производится независимым расцепителем по командному сигналу от микропроцессорного блока. Контактная система выключателя представляет собой сблокированные и параллельно включённые подвижные и неподвижные контактодержатели, оснащённые износоустойчивыми металлокерамическими контактами из композиций, устойчивых к эрозии при протекании токов короткого замыкания больших величин и обеспечивающих надёжное контактирование после отключения токов КЗ. Дугогасительные камеры установлены в каждом полюсе выключателя и обеспечивают эффективное гашение дуги при отключении выключателем токов КЗ больших величин.
3.3. Выдвижной отсек.
Выключатели выдвижного исполнения имеют разобщающие контакты основной и вспомогательных цепей в специальном выдвижном отсеке. Выдвижной отсек состоит из правой и левой пластин (с на-
правляющими), основания и поперечного элемента. На основании расположены шасси для вкатывания и вы-
катывания аппарата и указатель положения аппарата. В верхней части основания расположены неподвижные раздельные контакты для подключения вторичной цепи. С лицевой стороны главного контактного мостика расположена изолирующая шторка. Существует три положения выключателя с выдвижным элементом:
— «рабочее» — главная и вспомогательная цепи включены, изолирующая шторка открыта;
— «испытание и наладка» — главная цепь отключена, изолирующая шторка закрыта. Включена только вспомогательная цепь для проведения тестирования;
— «выкачено» — главная и вспомогательная цепи отключены, изолирующая шторка закрыта.
Конструкцией выключателей предусмотрена возможность фиксации выключателей в данных положениях с помощью навесного замка, для исключения возможности несанкционированного изменения положений.
3.4. Клеммные зажимы
Для обеспечения подсоединения к выключателям проводников вспомогательных и телеметрических цепей, в верхней части выключателя установлен блок клеммных зажимов.
3.5. Микропроцессорные блоки защиты и управления
Для обеспечения формирования и регулирования защитной характеристики выключателей в зоне токов перегрузки и
короткого замыкания, преобразования и выдачи на дисплеи и телеметрические каналы информационных данных на выключатели устанавливаются микропроцессорные блоки.

Автоматический выключатель уже оснащен всеми возможными дополнительными устройствами: вспомогательными
контактами (четыре переключающих контакта), независимым расцепителем, расцепителем минимального напряжения, электроприводом и др.
Никакие другие дополнительные устройства к выключателю не поставляются.

1. Автоматический выключатель ВА-45 (в сборе со всеми дополнительными устройствами).
2. Болты.
3. Паспорт.

Воздушные автоматические выключатели серии NA8 Chint - предназначены для применения в сетях переменного тока частотой 50/60 Гц напряжением до 1000 В и номинальных токах от 200 до 7500 А для распределения электрической энергии, защиты цепей и электрооборудования от перегрузок, коротких замыканий и замыканий на землю.
Количество полюсов:4;
Степень защиты (IP):IP20;
Габаритные и установочные размеры (ШхВхГ), мм:550x431x454;
Номинальный ток, А:4000;
Номинальное напряжение изоляции, В:1000;
Функция передачи данных:Да;
Исполнение:Выдвижное;
Диапазон установки расцепителя перегрузки, А:1600...4000;
Габарит:4000;
Тип электронного расцепителя:H;
Степень загрязнения среды:3;
Номинальная отключающая способность, кА:100;
Механическая износостойкость, циклов:10000;
Электрическая износостойкость, циклов:6000;
Номинальная рабочая наибольшая отключающая способность, кА:100/85;
Рабочая температура окружающей среды, °C:-20...+70;
Диапазон регулировки без задержки срабатывания расцепителя короткого замыкания, А:8000...60000;
Номинальное напряжение, В:415...690;
Количество вспомогательных нормально разомкнутых (НО) контактов:4(НО/НЗ);
Количество вспомогательных нормально замкнутых (НЗ) контактов:4(НЗ/НО.

Сигнальный контакт AL предназначен для дистанционной сигнализации автоматического срабатывания выключателя.
Причины выдачи аварийного сигнала: - перегрузка или короткое замыкание;
- срабатывание при снижении напряжения;
- срабатывание по дифференциальному току.
Сигнальный контакт может быть подключен последовательно с индикатором или звонком. Таким образом эксплуатирующий персонал будет своевременно проинформирован при автоматическом срабатывании выключателя по аварии.
Количество вспомогательных нормально замкнутых (НЗ) контактов:0;
Способ монтажа:Встраиваемый (-ая);
Количество переключающих контактов:1.

Предназначен для сигнализации о срабатывании выключателя от сверхтока (перегрузки или короткого замыкания), независимого расцепителя, расцепителя минимального напряжения, кнопки «ТЕСТ». При возвращении выключателя в исходное состояние сигнализация отключается.
