Выключатели серии NM8N в литом корпусе Chint - предназначены для применения в сетях переменного тока частотой 50/60 Гц с номинальным напряжением до 1150 В, а также в сетях постоянного тока напряжением до 1000В включительно при номинальных токах от 16 до 1600 A. Выключатели серии NM8N могут применяться для нечастых включений и отключений нагрузок при номинальном токе, а также защиты от перегрузки и короткого замыкания в электроустановках общественных и промышленных зданий.
Количество полюсов:4;
Степень защиты (IP):IP40;Габаритные и установочные размеры (ШхВхГ), мм:120x140x78,5;
Номинальный ток, А:160;
Номинальное напряжение изоляции, В:1000;
Функция передачи данных:Да;
Диапазон установки расцепителя перегрузки, А:64…160;
Габарит:250;
Степень загрязнения среды:3;
Номинальная отключающая способность, кА:150;
Механическая износостойкость, циклов:15000;
Тип расцепителя:Электронный (EM);
Электрическая износостойкость, циклов:6000;
Стандарты:МЭК/EN 60947-158;
Род тока:Переменный ток (AC);
Рабочая температура окружающей среды, °C:-35…+70;
Диапазон регулировки без задержки срабатывания расцепителя короткого замыкания, А:240...1920;
Номинальное напряжение, В:690.

Поворотная рукоятка ERH для автоматов серии NXM(S Chint - предназначены для включения/выключения/повторное включения. Поворотная рукоятка имеет эргономичный дизайн и облегчает управление выключателем.

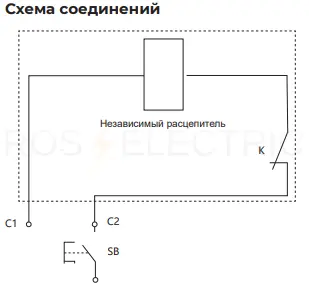

Независимый расцепитель срабатывает в зависимости от электрических сигналов, разрешая дистанционное и автоматическое управление автоматическими выключателями, когда напряжение управления находится в диапазоне от 70 до 110% относительно номинального напряжения питания цепей управления.
Номинальное напряжение питания цепи управления переменного тока, В:230;
Количество вспомогательных нормально разомкнутых (НО) контактов:0;
Количество вспомогательных нормально замкнутых (НЗ) контактов:0;
Количество переключающих контактов:1;
Род тока включения:Переменный ток (AC).

Независимый расцепитель срабатывает в зависимости от электрических сигналов, разрешая дистанционное и автоматическое управление автоматическими выключателями, когда напряжение управления находится в диапазоне от 70 до 110% относительно номинального напряжения питания цепей управления.
Номинальное напряжение питания цепи управления переменного тока, В:230;
Количество вспомогательных нормально разомкнутых (НО) контактов:0;
Количество вспомогательных нормально замкнутых (НЗ) контактов:0;
Количество переключающих контактов:1;
Род тока включения:Переменный ток (AC).

Независимый расцепитель срабатывает в зависимости от электрических сигналов, разрешая дистанционное и автоматическое управление автоматическими выключателями, когда напряжение управления находится в диапазоне от 70 до 110% относительно номинального напряжения питания цепей управления.
Номинальное напряжение питания цепи управления переменного тока, В:230;
Количество вспомогательных нормально разомкнутых (НО) контактов:0;
Количество вспомогательных нормально замкнутых (НЗ) контактов:0;
Количество переключающих контактов:1;
Род тока включения:Переменный ток (AC).

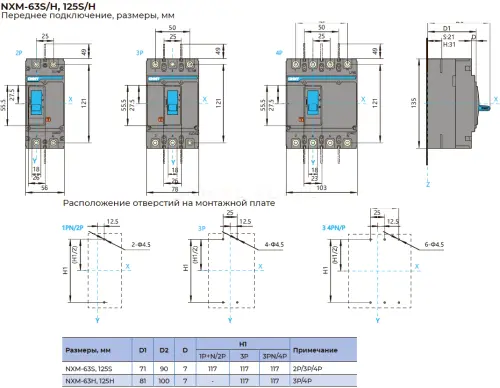

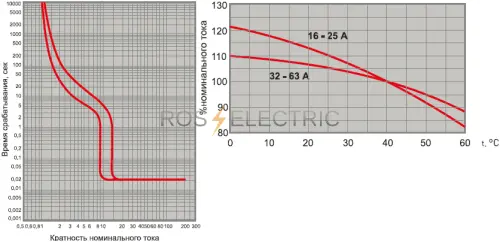

Выключатели в литом корпусе серии NXM(S) Chint – предназначены для нечастых включений и отключений нагрузок при номинальном токе, а также защиты от перегрузки и короткого замыкания в электроустановках общественных и промышленных зданий, в сетях переменного тока частотой 50/60 Гц с номинальным напряжением до 690В при номинальных токах от 16 до 1600 A.
Количество полюсов:3;
Степень защиты (IP):IP30;
Габаритные и установочные размеры (ШхВхГ), мм:78x135x90;
Номинальный ток, А:25;
Номинальное напряжение изоляции, В:1000;
Диапазон установки расцепителя перегрузки, А:25...25;
Габарит:125;
Степень загрязнения среды:3;
Номинальная отключающая способность, кА:25;
Механическая износостойкость, циклов:20000;
Тип расцепителя:Термомагнитный;
Электрическая износостойкость, циклов:10000;
Стандарты:МЭК/EN 60947.2;
Род тока:Переменный ток (AC);
Рабочая температура окружающей среды, °C:-35 ... +70;
Диапазон регулировки без задержки срабатывания расцепителя короткого замыкания, А:300…300;
Номинальное напряжение, В:690.

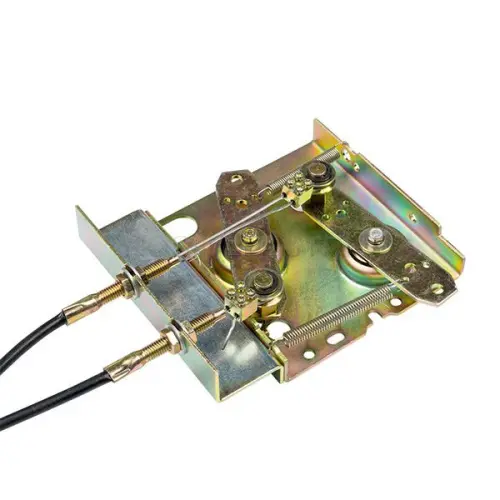

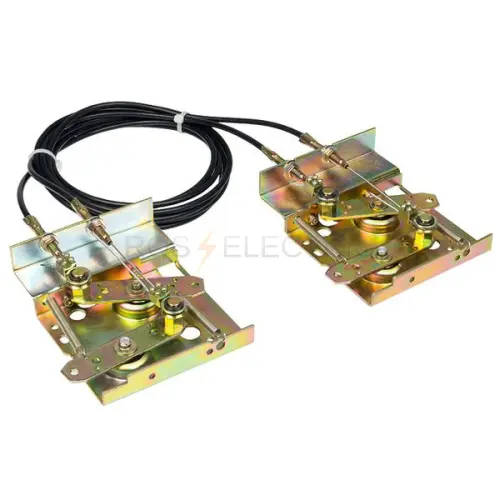

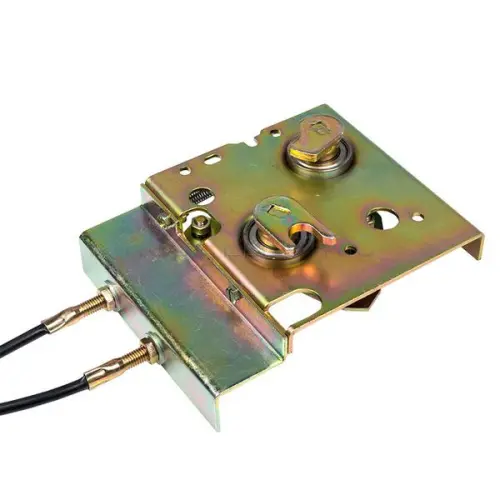

Механическая взаимоблокировка предназначена для исключения одновременного включения автоматических силовых выключателей ВА-45 EKF или выключателей нагрузки ВН-45 EKF в схемах автоматического ввода резерва.
Конструктивно механическая взаимоблокировка двух автоматических выключателей может быть выполнена жесткими тягами или гибкими тросами. При применении механической взаимоблокировки двух автоматических выключателей тягами автоматические выключатели ставятся один над другим, при применении механической взаимоблокировки тросами автоматические выключатели могут быть установлены как рядом, так и один над другим.

Когда автоматический выключатель находится в отсоединенном положении, его можно заблокировать от включения с помощью замка с ключом. В этом случае автоматический выключатель может быть включен только тогда, когда замок открыт ключом и ключ не вынут из замочной скважины. Существует три варианта такого способа блокировки (последние два используются в распределительной системе с двумя линиями и одним соединительным интерфейсом): один замок, один ключ; два замка, один ключ; три замка, два ключа

Когда автоматический выключатель находится в отсоединенном положении, его можно заблокировать от включения с помощью замка с ключом. В этом случае автоматический выключатель может быть включен только тогда, когда замок открыт ключом и ключ не вынут из замочной скважины. Существует три варианта такого способа блокировки (последние два используются в распределительной системе с двумя линиями и одним соединительным интерфейсом): один замок, один ключ; два замка, один ключ; три замка, два ключа

Когда автоматический выключатель находится в отсоединенном положении, его можно заблокировать от включения с помощью замка с ключом. В этом случае автоматический выключатель может быть включен только тогда, когда замок открыт ключом и ключ не вынут из замочной скважины. Существует три варианта такого способа блокировки (последние два используются в распределительной системе с двумя линиями и одним соединительным интерфейсом): один замок, один ключ; два замка, один ключ; три замка, два ключа

Контакт дополнительный ДК-333Е DEKraft; 3P/4P;  кол-во и исполнение контактов 2НО+2НЗ; левый слот установки. Контакт дополнительный ДК-333Е служит для получения информации о состоянии автоматических выключателей ВА-333Е: включен - выключен.

Расцепитель минимального напряжения предназначен для защиты нагрузки от питания недопустимо низким напряжением.

Совмещенные контакты АК/ДК (аварийный и дополнительный контакт в одном корпусе) предназначены для получения информации о состоянии контактов автоматического выключателя ВА88 и сигнализации о его срабатывании от сверхтока, независимого расцепителя или расцепителя минимального напряжения.

Автоматические выключатели с электронным расцепителем ВА07-М ИЭК - предназначены для проведения тока в нормальном режиме и отключения сверхтоков при коротких замыканиях и перегрузках (в том числе при однофазных замыканиях на землю) и применяются в трехфазных сетях переменного тока напряжение до 690В 50Гц.
Номинальное рабочее напряжение Ue: 400В, 690В.
Номинальный ток In: 2000А.
Исполнение: выдвижное/выкатное.
Расцепитель: комбинированный электронный с многофункциональным дисплеем.
Номинальная предельная отключающая способность Icu при Ue 400В/690В: 80А/50кА.

Автоматические выключатели ВА07 устанавливаются в ТП, КРУ, ГРЩ в качестве вводных, секционных и распределительных аппаратов для коммутации и защиты двигателей, генераторов, трансформаторов, шин, кабелей на объектах промышленности и гражданского строительства, для электроснабжения высокотехнологичных производств, банков, электростанций и рассчитаны для эксплуатации в электроустановках с номинальным рабочим напряжением до 690 В и на номинальные токи от 800 до 4000 А.
Номинальная отключающая способность-до 100 кА.
-Равенство номинальной предельной и рабочей отключающих способностей Ics = Icu.
-Расширенная стандартная комплектация.
-Максимальная экономия пространства в силовом щите.
-Одинаковый вырез в двери шкафа независимо от габарита выключателя.
-Увеличенное количество циклов включения/отключения – до 30 000 циклов.
-Возможность замены главных контактов.
-Быстрое гашение дуги благодаря применению системы двойного разрыва Double Break.
-Малое значение энергии рассеивания.
-Расширенная селективность.
-Повышенная безопасность в эксплуатации.
-Возможность специального исполнения для использования в условиях тропического климата, холодного климата, в агрессивных средах.

Максимальный расцепитель тока со встроенным 16 битным микропроцессором
3 полюса
Максимальные номинальные токи, 800,1250,1600,2000,2500,3200,4000 А
Номинальная рабочая наибольшая отключающая способность Ics при Ue 690 В, кА:
для ВА07 208, ВА07 212,ВА07 216 ,ВА07 220 - 50 кА
для ВА07 325, ВА07 332 - 65 кА
для ВА07 440 - 75 кА
Номинальная наибольшая включающая способность Icm при Ue 690 В
для ВА07 208, ВА07 212,ВА07 216 ,ВА07 220 - 105
для ВА07 325, ВА07 332 - 146
для ВА07 440 - 165
Исполнение стационарное, выдвижное
Метод взвода пружины ручной или электропривод
Устройство защиты - электронный расцепитель
Способ подсоединения к сети горизонтальные(по заказу вертикальные или фронтальные контакты)
Устройства включения/отключения независимый/минимальный расцепитель, катушка включения, катушка отключения
Элементы системы управления блок контактов цепи управления, блок дополнительных контактов (4 переключающих контакта)
Конструктивные элементы защиты защитная крышка блока контактов управления, защитные шторки главных контактов(ждя выдвижного исполнения),защитная крышка блока цепи контроля.
Индикация срабатывания - счетчик циклов
Аксессуары для обслуживания стандартная ручка выката(для выдвижного исполнения), транспортировочные пластины, накладка на панель IP31
Сопроводительная документация заводской протокол испытаний, руководство по эксплуатации.
Устроиства и артикулы серии:
SAB230-0800-U11H-P11 Выключатель автоматический ВА07-208 выдвиж с мин. расц. 3P 800А 65кА ИЭК
SAB230-0800-S11H-P11 Выключатель автоматический ВА07-208 выдвиж с незав. расц. 3P 800А 65кА ИЭК
SAB231-0800-U11H-P11 Выключатель автоматический ВА07-208 стац с мин. расц. 3P 800А 65кА ИЭК
SAB231-0800-S11H-P11 Выключатель автоматический ВА07-208 стац с незав. расц. 3P 800А 65кА ИЭК
SAB230-1250-U11H-P11 Выключатель автоматический ВА07-212 выдвиж с мин. расц. 3P 1250А 65кА ИЭК
SAB230-1250-S11H-P11 Выключатель автоматический ВА07-212 выдвиж с незав. расц. 3P 1250А 65кА ИЭК
SAB231-1250-U11H-P11 Выключатель автоматический ВА07-212 стац с мин. расц. 3P 1250А 65кА ИЭК
SAB231-1250-S11H-P11 Выключатель автоматический ВА07-212 стац с незав. расц. 3P 1250А 65кА ИЭК
SAB230-1600-U11H-P11 Выключатель автоматический ВА07-216 выдвиж с мин. расц. 3P 1600А 65кА ИЭК
SAB230-1600-S11H-P11 Выключатель автоматический ВА07-216 выдвиж с незав. расц. 3P 1600А 65кА ИЭК
SAB231-1600-U11H-P11 Выключатель автоматический ВА07-216 стац с мин. расц. 3P 1600А 65кА ИЭК
SAB231-1600-S11H-P11 Выключатель автоматический ВА07-216 стац с незав. расц. 3P 1600А 65кА ИЭК
SAB230-2000-U11H-P11 Выключатель автоматический ВА07-220 выдвиж с мин. расц. 3P 2000А 65кА ИЭК
SAB230-2000-S11H-P11 Выключатель автоматический ВА07-220 выдвиж с незав. расц. 3P 2000А 65кА ИЭК
SAB231-2000-U11H-P11 Выключатель автоматический ВА07-220 стац с мин. расц. 3P 2000А 65кА ИЭК
SAB231-2000-S11H-P11 Выключатель автоматический ВА07-220 стац с незав. расц. 3P 2000А 65кА ИЭК
SAB330-2500-U11H-P11 Выключатель автоматический ВА07-325 выдвиж с мин. расц. 3P 2500А 85кА ИЭК
SAB330-2500-S11H-P11 Выключатель автоматический ВА07-325 выдвиж с незав. расц. 3P 2500А 85кА ИЭК
SAB331-2500-U11H-P11 Выключатель автоматический ВА07-325 стац с мин. расц. 3P 2500А 85кА ИЭК
SAB331-2500-S11H-P11 Выключатель автоматический ВА07-325 стац с незав. расц. 3P 2500А 85кА ИЭК
SAB330-3200-U11H-P11 Выключатель автоматический ВА07-332 выдвиж с мин. расц. 3P 3200А 85кА ИЭК
SAB330-3200-S11H-P11 Выключатель автоматический ВА07-332 выдвиж с незав. расц. 3P 3200А 85кА ИЭК
SAB331-3200-U11H-P11 Выключатель автоматический ВА07-332 стац с мин. расц. 3P 3200А 85кА ИЭК
SAB331-3200-S11H-P11 Выключатель автоматический ВА07-332 стац с незав. расц. 3P 3200А 85кА ИЭК
SAB430-4000-U11V-P11 Выключатель автоматический ВА07-440 выдвиж с мин. расц. 3P 4000А 100кА ИЭК
SAB430-4000-S11V-P11 Выключатель автоматический ВА07-440 выдвиж с незав. расц. 3P 4000А 100кА ИЭК

Привод ручной ПРП -предназначен для преобразования вращательного движения в поступательное для управления автоматическим выключателем.
Длина стержня: 500мм.
Для автоматов: ВА88-40.

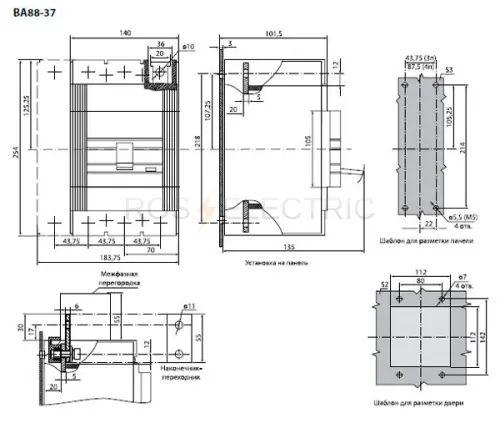

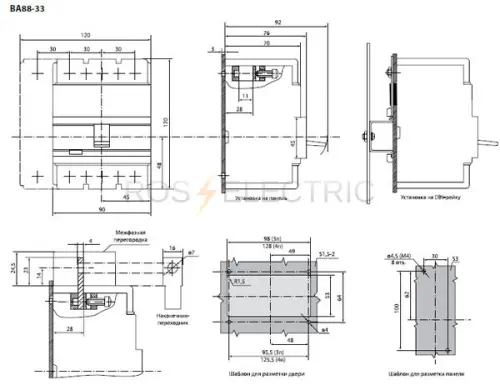

Автоматические выключатели ВА88-37 ТДМ - предназначены для отключения тока при коротких замыканиях, перегрузке, а так же для оперативного включения и выключения электрических цепей.
Номинальный ток: 315 А.
Номинальная предельная наибольшая отключающая способность Icu: 35 кА.
Количество полюсов: 3.
Крепление: на монтажную плату.
Артикулы изделия:
SQ0707-0018 Автоматический выключатель ВА88-37 3Р 250А 35кА
SQ0707-0019 Автоматический выключатель ВА88-37 3Р 315А 35кА
SQ0707-0020 Автоматический выключатель ВА88-37 3Р 400А 35кА
SQ0707-0097 Автоматический выключатель ВА88-37 3Р 400А 35кА с электрон. расцеп.
SQ0707-0105 Автоматический выключатель ВА88-37 3Р 500А 35кА
SQ0707-0106 Автоматический выключатель ВА88-37 3Р 630А 35кА

Автоматические выключатели ВА88-35 ТДМ - предназначены для отключения тока при коротких замыканиях, перегрузке, а так же для оперативного включения и выключения электрических цепей.
Номинальный ток: 315 А.
Номинальная предельная наибольшая отключающая способность Icu: 35 кА.
Количество полюсов: 3.
Крепление: на монтажную плату.
Артикулы изделия:
SQ0707-0066 Автоматический выключатель ВА88-35 3Р 63А 35кА
SQ0707-0067 Автоматический выключатель ВА88-35 3Р 80А 35кА
SQ0707-0068 Автоматический выключатель ВА88-35 3Р 100А 35кА
SQ0707-0014 Автоматический выключатель ВА88-35 3Р 125А 35кА
SQ0707-0015 Автоматический выключатель ВА88-35 3Р 160А 35кА
SQ0707-0016 Автоматический выключатель ВА88-35 3Р 200А 35кА
SQ0707-0017 Автоматический выключатель ВА88-35 3Р 250А 35кА
SQ0707-0096 Автоматический выключатель ВА88-35 3Р 250А 35кА с электрон. расцеп.
SQ0707-0104 Автоматический выключатель ВА88-35 3Р 315А 35кА

Дополнительные контактные пластины позволяют осуществлять любое присоединение (расширитель полюсов). Усилие затягивания 18 Н·м, ширина 30 мм, толщина 6 мм, диаметр 12 мм.

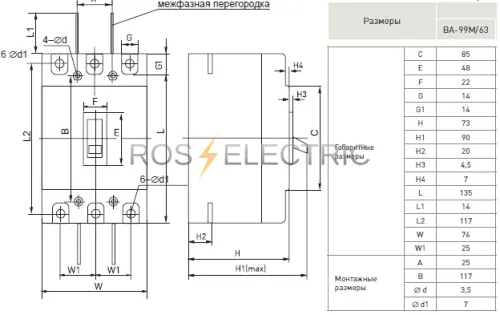

Автоматические выключатели ВА-99М ЭКФ - предназначены для нечастых оперативных включений и отключений тока в нормальном режиме, а также защиты от токов перегрузки и коротких замыканий электроустановок жилого и гражданского строительства, на производственных площадках, электроподстанциях, распределительных пунктах, щитовом электрооборудовании с номинальным рабочим напряжением до 400 В переменного тока частотой 50 Гц. Номинальный ток расцепителя (In): 50А.
Вид расцепителя: термомагнитный (ТМ)
Уставка электромагнитного расцепителя: 10 x In.
Номинальная предельная отключающая способность Icu (при 400В 50Гц): 25кА.
Количество полюсов: 3P.
