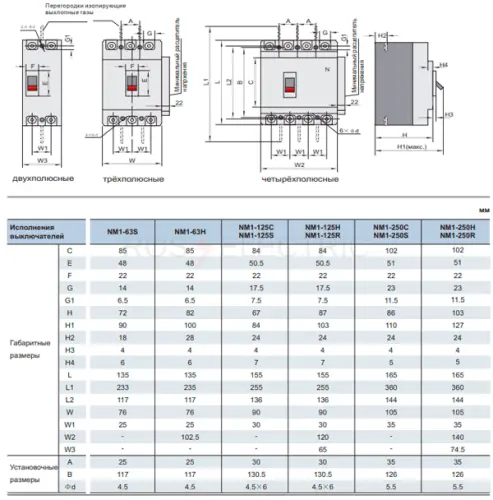

Автоматические выключатели в литом корпусе NM1 CHINT - предназначены для проведения тока нечастых оперативных включений/отключений тока в нормальном режиме, а также защиты от токов перегрузки и коротких замыканий распределительных сетей.
Номинальный ток (In): 1250А.
Уставка теплового/электромагнитного расцепителя: 1.05-1.3хIn/8-12хIn.
Номинальная предельная наибольшая отключающая способность (Icu) при AC 380/400/415В: 65 кА.

Выключатели автоматические серии AV POWER - предназначены для нечастых оперативных включений и отключений тока в нормальном режиме, а также защиты от токов перегрузки и коротких замыканий распределительных сетей и электродвигателей. Выключатели рассчитаны на применение в электроустановках с номинальным напряжением до 690В переменного тока частотой 50 Гц.
Вид расцепителя: термомагнитный (ТМ)
Номинальный ток расцепителя (In): 250А.
Уставка электромагнитного расцепителя: 10 x In.
Номинальная предельная отключающая способность Icu (при 400В 50Гц): 35кА.
Количество полюсов: 3P.

Выключатели автоматические серии AV POWER - предназначены для нечастых оперативных включений и отключений тока в нормальном режиме, а также защиты от токов перегрузки и коротких замыканий распределительных сетей и электродвигателей. Выключатели рассчитаны на применение в электроустановках с номинальным напряжением до 690В переменного тока частотой 50 Гц.
Вид расцепителя: термомагнитный (ТМ)
Номинальный ток расцепителя (In): 225А.
Уставка электромагнитного расцепителя: 10 x In.
Номинальная предельная отключающая способность Icu (при 400В 50Гц): 35кА.
Количество полюсов: 3P.

Выключатели автоматические серии ВА-99 предназначены для нечастых оперативных включений и отключений тока в нормальном режиме, а также защиты от токов перегрузки и коротких замыканий распределительных сетей и электродвигателей. Выключатели могут применяться в электроустановках с номинальным напряжением до 400 В переменного тока частотой 50 Гц.
Номинальный ток расцепителя (In): 250А.
Вид расцепителя: электронный.
Характеристики:
1.от перегрузок с регулируемыми уставками по току и времени (функция L):
- переключатель I1 имеет 15 позиций (0,4–1 х In с шагом 0,025–0,1),
- переключатель t1 имеет 4 позиции A (3s), B (6s), C (12s) , D (18s) для установки токовременной характеристики;
2. от короткого замыкания с регулируемыми уставками по току и
времени (функция S):
- переключатель I2 имеет 8 позиций (off, 1–10 х In),
- переключатель t2 имеет 4 позиции A (0,05s), B (0,1s), C (0,25s), D (0,5s);
3. от мгновенных значений тока при коротком замыкании с регулируемой уставкой по току (функция I):
- переключатель I3 имеет 8 позиций (off, 1,5–12 х In);
4. от неисправностей цепи заземления с регулируемыми уставками по току и времени (функция G):
- переключатель I4 имеет 8 позиций (off, 0,2–1 х In),
- переключатель t4 имеет 4 позиции A (0,1s), B (0,2s), C (0,4s) , D (0,8s).
5.Также на блоке расцепителей находятся дополнительные функции:
- гнездо подключения измерительного устройства, обеспечивающего проверку расцепителя:
- выбор электронной (ELT) или ручной (MAN) установки параметров (Set),
- установка параметров работы DIP-выключателя нулевой линии (In N = % In).
Номинальная предельная отключающая способность Icu (при 400В 50Гц): 35кА.
Количество полюсов: 3P.

Автоматические выключатели ВА07 устанавливаются в ТП, КРУ, ГРЩ в качестве вводных, секционных и распределительных аппаратов для коммутации и защиты двигателей, генераторов, трансформаторов, шин, кабелей на объектах промышленности и гражданского строительства, для электроснабжения высокотехнологичных производств, банков, электростанций и рассчитаны для эксплуатации в электроустановках с номинальным рабочим напряжением до 690 В и на номинальные токи от 800 до 4000 А.
Номинальная отключающая способность-до 100 кА.
-Равенство номинальной предельной и рабочей отключающих способностей Ics = Icu.
-Расширенная стандартная комплектация.
-Максимальная экономия пространства в силовом щите.
-Одинаковый вырез в двери шкафа независимо от габарита выключателя.
-Увеличенное количество циклов включения/отключения – до 30 000 циклов.
-Возможность замены главных контактов.
-Быстрое гашение дуги благодаря применению системы двойного разрыва Double Break.
-Малое значение энергии рассеивания.
-Расширенная селективность.
-Повышенная безопасность в эксплуатации.
-Возможность специального исполнения для использования в условиях тропического климата, холодного климата, в агрессивных средах.

Максимальный расцепитель тока со встроенным 16 битным микропроцессором
3 полюса
Максимальные номинальные токи, 800,1250,1600,2000,2500,3200,4000 А
Номинальная рабочая наибольшая отключающая способность Ics при Ue 690 В, кА:
для ВА07 208, ВА07 212,ВА07 216 ,ВА07 220 - 50 кА
для ВА07 325, ВА07 332 - 65 кА
для ВА07 440 - 75 кА
Номинальная наибольшая включающая способность Icm при Ue 690 В
для ВА07 208, ВА07 212,ВА07 216 ,ВА07 220 - 105
для ВА07 325, ВА07 332 - 146
для ВА07 440 - 165
Исполнение стационарное, выдвижное
Метод взвода пружины ручной или электропривод
Устройство защиты - электронный расцепитель
Способ подсоединения к сети горизонтальные(по заказу вертикальные или фронтальные контакты)
Устройства включения/отключения независимый/минимальный расцепитель, катушка включения, катушка отключения
Элементы системы управления блок контактов цепи управления, блок дополнительных контактов (4 переключающих контакта)
Конструктивные элементы защиты защитная крышка блока контактов управления, защитные шторки главных контактов(ждя выдвижного исполнения),защитная крышка блока цепи контроля.
Индикация срабатывания - счетчик циклов
Аксессуары для обслуживания стандартная ручка выката(для выдвижного исполнения), транспортировочные пластины, накладка на панель IP31
Сопроводительная документация заводской протокол испытаний, руководство по эксплуатации.

Панели выдвижная ПМ2 ТДМ - предназначены для преобразования выключателя серии ВА88 стационарного исполнения в выключатель выдвижного исполнения.
Номинальное рабочее напряжение Ue: 400 В.
С задним резьбовым присоединением.
Для автоматов: ВА88-37.

Автоматические выключатели ВА-99С предназначены для нечастых оперативных включений и отключений тока в нормальном режиме, а также защиты от токов перегрузки и коротких замыканий в различных электроустановках с номинальным рабочим напряжением 400 В переменного тока частотой 50 Гц с токами от 12,5 до 630 А. Выключатели протестированы на электромагнитную совместимость. Не создают помех для другого электронного оборудования. Работоспособность выключателей при наличии коммутационных помех и грозовых перенапряжений обеспечивается и при использовании микропроцессорных расцепителей.Автоматические выключатели ВА-99С устанавливаются в стандартные распределительные щиты. Выключатели свободно устанавливаются вплотную друг к другу (бок о бок), а также в ограниченном пространстве. Все автоматические выключатели ВА-99С обеспечивают гарантированное разъединение согласно требованиям стандартов МЭК 60947-1 и 2. Гарантированное разъединение автоматического выключателя сохраняется при установке ручного поворотного привода. Исключительное токоограничение автоматических выключателей ВА-99С позволяет значительно уменьшить воздействия тока короткого замыкания как на элементы сети, так и на сам аппарат. В результате значительно улучшаются основные показатели при отключении повреждений. В частности, рабочая отключающая способность Ics достигает 100% от предельной отключающей способности Icu.
1. Регулируемые уставки по току срабатывания при коротком замыкании и при перегрузках.
2. Предельная отключающая способность равна рабочей(Ics = 100% Icu).
3. Микропроцессорный расцепитель STR23SE.
4. Унифицированные дополнительные устройства.
5. Корпус выполнен из термостойкой АBS пластмассы.

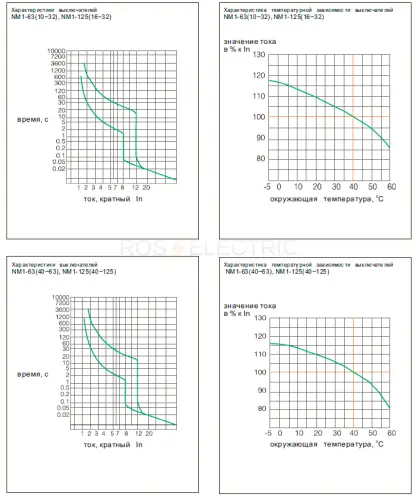

1. Влияние температуры окружающей среды. Термомагнитные расцепители: температура настройки расцепителей 40°С. Если темпеpатуpа окpужающей сpеды пpевышает 40°С, то незначительно изменяются хаpактеpистики защиты от пеpегpузки. Для опpеделения вpемени отключения по характеристикам необходимо использовать значение уставки тепловой защиты Ir, указанное на аппаpате, с поправкой на температуру окружающей среды.
Электронные pасцепители не чувствительны к изменениям темпеpатуpы. В то же вpемя, величина предельно допустимого тока выключателя зависит от темпеpатуpы окружающей среды.1. Условия хранения и эксплуатации
Категория применения A (по ГОСТ). Группа механического исполнения М3 (по ГОСТ). Рабочее положение в пространстве любое.Тип атмосферы II (по ГОСТ). Вид климатического исполнения УХЛ3, УХЛ3.1 (по ГОСТ).Степень защиты от воздействия окружающей среды и от соприкосновения с токоведущими частям (по ГОСТ): IP30 оболочки выключателя; IP00 зажимов для присоединения внешних проводников. Выключатели ВА-99С в заводской упаковке могут храниться при температуре от -50 до +85°C. Выключатель соответствует требованиям ГОСТ ,«Правилам устройства электроустановок» и обеспечивает условия эксплуатации, установленные «Правилам технической эксплуатации электроустановок потребителей и Правилам техники безопасности при эксплуатации электроустановок потребителей». Класс защиты выключателя по способу защиты человека
от поражения электрическим током 0. Пожарная безопасность выключателей, характеризующаяся показателем вероятности возникновения пожара в выключателях, удовлетворяет требованиям ГОСТ и составляет не более 106 в год.
Установка на высоте до 2000 м над уровнем моря не оказывает существенного влияния на хаpактеpистики автоматических выключателей. Пpи установке на высоте свыше 2000 м необходимо учитывать уменьшение диэлектpической пpочности и охлаждающей способности воздуха.
Изменения характеристик аппаратов при увеличении высоты приводятся в таблице.
Отключающая способность автоматических выключателей остается неизменной.

2. Расцепители
2.1. Термомагнитные расцепители (ТМ)
Обеспечивают защиту:
От перегрузок.
Регулируемая уставка по току Ir = (0,8 – 1,0) In. Правое положение регулятора (min) соответствует уставке 0,8 In, среднее положение — 0,9In ,левое положение (max) – 1,0 In.
От тoкoв короткого замыкания.
Регулируемая уставка по току Im = (5 – 10) Ir. Правое положение регулятора соответствует уставке 5 Ir, левое положение — 10 Ir (кроме автоматов ВА-99С/100, ВА-99С/160).

2.2. Электронные расцепители STR23SE.
Обеспечивают защиту:
-от перегрузок (48 положений);
Грубая регулировка Io = (0,5 – 1,0)In (6 положений);
Тонкая регулировка Ir = (0,8 – 1,0) Io (8 положений).
-от тoкoв короткого замыкания (8 положений)
Регулируемая уставка по току Isd = (2 – 10)Ir.

Дополнительные функции:
Сигнализация.
Индикация нагрузки светодиодом на передней панели:
- светодиод горит: 90% от уставки Ir,
- светодиод мигает: более105% уставки Ir.

Тестирование.
Гнездо на передней панели предназначено для подключения тестирующего устройства с целью проверки работы аппарата после установки расцепителя или других вспомогательных устройств.Установка в щите.Пpи установке автоматического выключателя должны соблюдаться минимальные допустимые pасстояния (периметр безопасности) между автоматическим выключателем и панелями, шинами или дpугими защитными устройствами, установленными поблизости. Периметр безопасности зависит от предельной отключающей способности аппаратов и определяется путем проведения испытаний в соответствии с тpебованиями стандарта МЭК. Если электроустановка не подвергается типовым испытаниям, необходимо: а) выполнить присоединение автоматического выключателя при помощи изолированных шин; б) изолировать сборные шины при помощи экранов. Применение клеммных заглушек, разделителей полюсов или изолирующего комплекта является рекомендуемым или обязательным, в зависимости от рабочего напряжения аппарата и его типа.Присоединение при помощи силовой шины, проводника с наконечником или внешнего проводника который приобретается отдельно. Автоматические выключатели ВА-99С/100-630А имеют контактные выводы с защелкивающимися гайками и зажимными винтами (ВА-99С/100–250А: M8, ВА-99С/400–630А: M10).Они обеспечивают непосредственное присоединение изолированных шин или кабелей с наконечниками к аппарату. Дополнительные контактные пластины позволяют осуществлять любое присоединение.
5. Присоединение.
6. Подключение дополнительных устройств
К автоматическим выключателям ВА-99С поставляются следующие дополнительные устройства: соединительные пластины (внешние проводники), вспомогательные контакты, расцепитель независимый, расцепитель минимальный, электропривод.
Одновременно в выключатель можно установить только 1 расцепитель и до 5 вспомогательных контактов.

Комплектация:
1. Автоматический выключатель ВА-99С.
2. Межфазные перегородки.
3. Болты.
4. Паспорт.

Выключатели серии ВА-99С могут комплектоваться дополнительными устройствами:
-соединительные пластины (внешние проводники),
-независимый расцепитель MX,
-расцепитель минимального напряжения MN,
-вспомогательные контакты (функции OF, SD, SDE),
-электромагнитный привод CD/2.

Дополнительные аксессуары в комплект поставки автоматических выключателей ВА-99С не входят и приобретаются
отдельно. Дополнительные расцепители и контакты устанавливают в гнезда в корпусе выключателя, расположенные под фальш-панелью выключателя. Проводники от них укладывают в боковые пазы корпуса, предварительно выдвинув вверх фальш-панели. Провода вторичных цепей сечением до 1,5 мм 2 присоединяются к встроенной клемме. Дополнительные расцепители и контакты являются универсальными и подходят для всех автоматических выключателей серии ВА-99С.

Вспомогательные контакты 100-630А
Расцепитель независимый MX 100-630А
Расцепитель минимального напряжения MN 100-630А
Соединительные пластины 100-160А (6 штук)
Электропривод ВА-99С CD/2-250

Выключатели автоматические серии ВА-99 предназначены для нечастых оперативных включений и отключений тока в нормальном режиме, а также защиты от токов перегрузки и коротких замыканий распределительных сетей и электродвигателей. Выключатели могут применяться в электроустановках с номинальным напряжением до 400 В переменного тока частотой 50 Гц.
Номинальный ток расцепителя (In): 80А.
Вид расцепителя: термомагнитный (ТМ)
Уставка электромагнитного расцепителя: 10 x In.
Номинальная предельная отключающая способность Icu (при 400В 50Гц): 25кА.
Количество полюсов: 3P.

Расширители выводов предназначены для организации подключения кабелей и шин, а также увеличения расстояния между выводами. Расширители выводов позволяют одновременно подключить несколько проводников к выводам выключателей автоматических.

Воздушные автоматические выключатели серии NA8 Chint - предназначены для применения в сетях переменного тока частотой 50/60 Гц напряжением до 1000 В и номинальных токах от 200 до 7500 А для распределения электрической энергии, защиты цепей и электрооборудования от перегрузок, коротких замыканий и замыканий на землю.
Количество полюсов:4;
Степень защиты (IP):IP20;
Габаритные и установочные размеры (ШхВхГ), мм:1016x471x384,5;
Номинальный ток, А:6300;
Номинальное напряжение изоляции, В:1000;
Функция передачи данных:Да;
Исполнение:Выдвижное;
Диапазон установки расцепителя перегрузки, А:2520...6300;
Габарит:7500;
Тип электронного расцепителя:H;
Степень загрязнения среды:3;
Номинальная отключающая способность, кА:135;
Механическая износостойкость, циклов:1000;
Электрическая износостойкость, циклов:1500;
Номинальная рабочая наибольшая отключающая способность, кА:135/100;
Рабочая температура окружающей среды, °C:-20...+70;
Диапазон регулировки без задержки срабатывания расцепителя короткого замыкания, А:12600...94500;
Номинальное напряжение, В:415...690;
Количество вспомогательных нормально разомкнутых (НО) контактов:4(НО/НЗ);
Количество вспомогательных нормально замкнутых (НЗ) контактов:4(НЗ/НО.

Воздушные автоматические выключатели серии NA8 Chint - предназначены для применения в сетях переменного тока частотой 50/60 Гц напряжением до 1000 В и номинальных токах от 200 до 7500 А для распределения электрической энергии, защиты цепей и электрооборудования от перегрузок, коротких замыканий и замыканий на землю.
Количество полюсов:4;
Степень защиты (IP):IP20;
Габаритные и установочные размеры (ШхВхГ), мм:1016x471x384,5;
Номинальный ток, А:5000;
Номинальное напряжение изоляции, В:1000;
Исполнение:Выдвижное;
Диапазон установки расцепителя перегрузки, А:2000...5000;
Габарит:7500;
Тип электронного расцепителя:M;
Степень загрязнения среды:3;
Номинальная отключающая способность, кА:135;
Механическая износостойкость, циклов:1000;
Электрическая износостойкость, циклов:1500;
Номинальная рабочая наибольшая отключающая способность, кА:135/100;
Рабочая температура окружающей среды, °C:-45...+70;
Диапазон регулировки без задержки срабатывания расцепителя короткого замыкания, А:10000...75000;
Номинальное напряжение, В:415...690;
Количество вспомогательных нормально разомкнутых (НО) контактов:4(НО/НЗ);
Количество вспомогательных нормально замкнутых (НЗ) контактов:4(НЗ/НО.

Воздушные автоматические выключатели серии NA8 Chint - предназначены для применения в сетях переменного тока частотой 50/60 Гц напряжением до 1000 В и номинальных токах от 200 до 7500 А для распределения электрической энергии, защиты цепей и электрооборудования от перегрузок, коротких замыканий и замыканий на землю.
Количество полюсов:3;
Степень защиты (IP):IP20;
Габаритные и установочные размеры (ШхВхГ), мм:435x431x454;
Номинальный ток, А:3200;
Номинальное напряжение изоляции, В:1000;
Функция передачи данных:Да;
Исполнение:Выдвижное;
Диапазон установки расцепителя перегрузки, А:1280...3200;
Габарит:4000;
Тип электронного расцепителя:H;
Степень загрязнения среды:3;
Номинальная отключающая способность, кА:100;
Механическая износостойкость, циклов:10000;
Электрическая износостойкость, циклов:6000;
Номинальная рабочая наибольшая отключающая способность, кА:100/85;
Рабочая температура окружающей среды, °C:-20...+70;
Диапазон регулировки без задержки срабатывания расцепителя короткого замыкания, А:6400...48000;
Номинальное напряжение, В:415...690;
Количество вспомогательных нормально разомкнутых (НО) контактов:4(НО/НЗ);
Количество вспомогательных нормально замкнутых (НЗ) контактов:4(НЗ/НО.

Воздушные автоматические выключатели серии NA8 Chint - предназначены для применения в сетях переменного тока частотой 50/60 Гц напряжением до 1000 В и номинальных токах от 200 до 7500 А для распределения электрической энергии, защиты цепей и электрооборудования от перегрузок, коротких замыканий и замыканий на землю.
Количество полюсов:4;
Степень защиты (IP):IP20;
Габаритные и установочные размеры (ШхВхГ), мм:550x431x454;
Номинальный ток, А:2000;
Номинальное напряжение изоляции, В:1000;
Функция передачи данных:Да;
Исполнение:Выдвижное;
Диапазон установки расцепителя перегрузки, А:800...2000;
Габарит:4000;
Тип электронного расцепителя:H;
Степень загрязнения среды:3;
Номинальная отключающая способность, кА:100;
Механическая износостойкость, циклов:10000;
Электрическая износостойкость, циклов:6000;
Номинальная рабочая наибольшая отключающая способность, кА:100/85;
Рабочая температура окружающей среды, °C:-20...+70;
Диапазон регулировки без задержки срабатывания расцепителя короткого замыкания, А:4000...30000;
Номинальное напряжение, В:415...690;
Количество вспомогательных нормально разомкнутых (НО) контактов:4(НО/НЗ);
Количество вспомогательных нормально замкнутых (НЗ) контактов:4(НЗ/НО.

Воздушные автоматические выключатели серии NA8 Chint - предназначены для применения в сетях переменного тока частотой 50/60 Гц напряжением до 1000 В и номинальных токах от 200 до 7500 А для распределения электрической энергии, защиты цепей и электрооборудования от перегрузок, коротких замыканий и замыканий на землю.
Количество полюсов:3;
Степень защиты (IP):IP20;
Габаритные и установочные размеры (ШхВхГ), мм:375x369x307;
Номинальный ток, А:630;
Номинальное напряжение изоляции, В:1000;
Исполнение:Стационарное;
Диапазон установки расцепителя перегрузки, А:252...630;
Габарит:2500;
Тип электронного расцепителя:M;
Степень загрязнения среды:3;
Номинальная отключающая способность, кА:85;
Механическая износостойкость, циклов:20000;
Электрическая износостойкость, циклов:8000;
Номинальная рабочая наибольшая отключающая способность, кА:85/65;
Рабочая температура окружающей среды, °C:-45...+70;
Диапазон регулировки без задержки срабатывания расцепителя короткого замыкания, А:1260...9450;
Номинальное напряжение, В:415...690;
Количество вспомогательных нормально разомкнутых (НО) контактов:4(НО/НЗ);
Количество вспомогательных нормально замкнутых (НЗ) контактов:4(НЗ/НО.

Воздушные автоматические выключатели серии NA8 Chint - предназначены для применения в сетях переменного тока частотой 50/60 Гц напряжением до 1000 В и номинальных токах от 200 до 7500 А для распределения электрической энергии, защиты цепей и электрооборудования от перегрузок, коротких замыканий и замыканий на землю.
Количество полюсов:3;
Степень защиты (IP):IP20;
Габаритные и установочные размеры (ШхВхГ), мм:375x369x307;
Номинальный ток, А:1000;
Номинальное напряжение изоляции, В:1000;
Исполнение:Стационарное;
Диапазон установки расцепителя перегрузки, А:400...1000;
Габарит:2500;
Тип электронного расцепителя:M;
Степень загрязнения среды:3;
Номинальная отключающая способность, кА:85;
Механическая износостойкость, циклов:20000;
Электрическая износостойкость, циклов:8000;
Номинальная рабочая наибольшая отключающая способность, кА:85/65;
Рабочая температура окружающей среды, °C:-45...+70;
Диапазон регулировки без задержки срабатывания расцепителя короткого замыкания, А:2000...15000;
Номинальное напряжение, В:415...690;
Количество вспомогательных нормально разомкнутых (НО) контактов:4(НО/НЗ);
Количество вспомогательных нормально замкнутых (НЗ) контактов:4(НЗ/НО.

Воздушные автоматические выключатели серии NA8 Chint - предназначены для применения в сетях переменного тока частотой 50/60 Гц напряжением до 1000 В и номинальных токах от 200 до 7500 А для распределения электрической энергии, защиты цепей и электрооборудования от перегрузок, коротких замыканий и замыканий на землю.
Количество полюсов:4;
Степень защиты (IP):IP20;
Габаритные и установочные размеры (ШхВхГ), мм:352x351x300;
Номинальный ток, А:1600;
Номинальное напряжение изоляции, В:1000;
Функция передачи данных:Да;
Исполнение:Выдвижное;
Диапазон установки расцепителя перегрузки, А:640...1600;
Габарит:1600;
Тип электронного расцепителя:H;
Степень загрязнения среды:3;
Номинальная отключающая способность, кА:55;
Механическая износостойкость, циклов:20000;
Электрическая износостойкость, циклов:8000;
Номинальная рабочая наибольшая отключающая способность, кА:65/36;
Рабочая температура окружающей среды, °C:-20...+70;
Диапазон регулировки без задержки срабатывания расцепителя короткого замыкания, А:3200...24000;
Номинальное напряжение, В:415...690;
Количество вспомогательных нормально разомкнутых (НО) контактов:4(НО/НЗ);
Количество вспомогательных нормально замкнутых (НЗ) контактов:4(НЗ/НО.

Воздушные автоматические выключатели серии NA1 Chint - предназначены для применения в распределительных сетях переменного тока 50/60 Гц, напряжением до 690 В при номинальных токах от 200 до 6300 А для распределения электрической энергии, защиты цепей и электрооборудования от перегрузок, коротких замыканий и замыканий на землю. Степень защиты (IP):IP20;
Габаритные и установочные размеры (ШхВхГ), мм:362x402x359;
Номинальный ток, А:800;
Номинальное напряжение изоляции, В:1000;
Исполнение:Стационарное;
Диапазон установки расцепителя перегрузки, А:0…800;
Габарит:2000;
Тип электронного расцепителя:M;
Степень загрязнения среды:3;
Номинальная отключающая способность, кА:80;
Механическая износостойкость, циклов:15000;
Электрическая износостойкость, циклов:6500;
Номинальная рабочая наибольшая отключающая способность, кА:65/40;
Стандарты:IEC/EN 60947-2;
Рабочая температура окружающей среды, °C:-5...+40;
Диапазон регулировки без задержки срабатывания расцепителя короткого замыкания, А:1200...16000;
Номинальное напряжение, В:400...690;
Количество вспомогательных нормально разомкнутых (НО) контактов:3;
Количество вспомогательных нормально замкнутых (НЗ) контактов:3.

Выключатели серии NM8N в литом корпусе Chint - предназначены для применения в сетях переменного тока частотой 50/60 Гц с номинальным напряжением до 1150 В, а также в сетях постоянного тока напряжением до 1000В включительно при номинальных токах от 16 до 1600 A. Выключатели серии NM8N могут применяться для нечастых включений и отключений нагрузок при номинальном токе, а также защиты от перегрузки и короткого замыкания в электроустановках общественных и промышленных зданий.
Количество полюсов:4;
Степень защиты (IP):IP40;Габаритные и установочные размеры (ШхВхГ), мм:120x140x78,5;
Номинальный ток, А:160;
Номинальное напряжение изоляции, В:1000;
Диапазон установки расцепителя перегрузки, А:112…160;
Габарит:250;
Степень загрязнения среды:3;
Номинальная отключающая способность, кА:70;
Механическая износостойкость, циклов:15000;
Тип расцепителя:Термомагнитный;
Электрическая износостойкость, циклов:1500;
Род тока:Постоянный ток (DC);
Рабочая температура окружающей среды, °C:-40…+70;
Диапазон регулировки без задержки срабатывания расцепителя короткого замыкания, А:1120...1920;
Номинальное напряжение, В:690.

Выключатели серии NM8N в литом корпусе Chint - предназначены для применения в сетях переменного тока частотой 50/60 Гц с номинальным напряжением до 1150 В, а также в сетях постоянного тока напряжением до 1000В включительно при номинальных токах от 16 до 1600 A. Выключатели серии NM8N могут применяться для нечастых включений и отключений нагрузок при номинальном токе, а также защиты от перегрузки и короткого замыкания в электроустановках общественных и промышленных зданий.
Количество полюсов:2;
Степень защиты (IP):IP40;Габаритные и установочные размеры (ШхВхГ), мм:70x157x88,7;
Номинальный ток, А:180;
Номинальное напряжение изоляции, В:1000;
Диапазон установки расцепителя перегрузки, А:126…180;
Габарит:250;
Степень загрязнения среды:3;
Номинальная отключающая способность, кА:70;
Механическая износостойкость, циклов:15000;
Тип расцепителя:Термомагнитный;
Электрическая износостойкость, циклов:1500;
Род тока:Постоянный ток (DC);
Рабочая температура окружающей среды, °C:-40…+70;
Диапазон регулировки без задержки срабатывания расцепителя короткого замыкания, А:900...1800;
Номинальное напряжение, В:690.

Выключатели серии NM8N в литом корпусе Chint - предназначены для применения в сетях переменного тока частотой 50/60 Гц с номинальным напряжением до 1150 В, а также в сетях постоянного тока напряжением до 1000В включительно при номинальных токах от 16 до 1600 A. Выключатели серии NM8N могут применяться для нечастых включений и отключений нагрузок при номинальном токе, а также защиты от перегрузки и короткого замыкания в электроустановках общественных и промышленных зданий.
Количество полюсов:2;
Степень защиты (IP):IP40;Габаритные и установочные размеры (ШхВхГ), мм:70x157x88,7;
Номинальный ток, А:160;
Номинальное напряжение изоляции, В:1000;
Диапазон установки расцепителя перегрузки, А:112…160;
Габарит:250;
Степень загрязнения среды:3;
Номинальная отключающая способность, кА:36;
Механическая износостойкость, циклов:15000;
Тип расцепителя:Термомагнитный;
Электрическая износостойкость, циклов:1500;
Род тока:Постоянный ток (DC);
Рабочая температура окружающей среды, °C:-40…+70;
Диапазон регулировки без задержки срабатывания расцепителя короткого замыкания, А:1120...1920;
Номинальное напряжение, В:690.
