Щитки для модульной аппаратуры (ЩРН,ЩРВ) – Страница 26

Корпуса серии "LIGHT" применяются для сборки распределительных электрощитов с использованием модульных устройств.

Корпуса ЩРн серии "LIGHT" предназначены для ввода и распределения, защиты сетей напряжением 230/400 В от токов перегрузки и короткого замыкания.

-Отличный, энергономичный дизайн.

Крышка из самозатухающего, ударопрочного пластика.

-DIN-рейка съемная.

-Рейка для крепления шин N и PE-оцинкованная

-Вводные отверстия сверху и снизу.

-Расстояние между задней стенкой и DIN-рейками 25 мм.

-Возможен монтаж электроустановочных изделий (евророзеток, клавишных выключателей и.т.д)

-Возможность установки однофазного счетчика электроэнергии на DIN-рейку.

-Опломбировка корпуса.

-Высокая антикоррозийная стойкость.

-В комплекте маркировочная таблица, сальники,знаки электробезопасности

Установка: навесной

Толщина металла 0,8 мм

Номинальный ток 100 А

Тип покрытия порошковая шагрень, муар

Цвет RAL 7035, RAL 9010, RAL 9005

Степень защиты IP31

Для однофазного счетчика на DIN-рейку

Тип применяемых аппаратов модульные

Ввод кабелей сверху и снизу

Устройства серии:

MKM14-N-12-30-Z-R-L Корпус металлический ЩРн-12р-1 36 IP31 "LIGHT" 271×300×109 по 3 отверстия ∅28 (сверху и снизу)

MKM13-N-12-30-Z-R-L Корпус металлический ЩРн-12р-1 38 IP31 "LIGHT" 271×300×109 по 3 отверстия ∅28 (сверху и снизу)

MKM12-N-12-30-Z-R-L Корпус металлический ЩРн-12р-1 41 IP31 "LIGHT" 271×300×109 по 3 отверстия ∅28 (сверху и снизу)

MKM14-N-24-30-Z-L Корпус металлический ЩРн-24-1 36 IP31 "LIGHT" 271×300×109 по 3 отверстия ∅28 (сверху и снизу)

MKM13-N-24-30-Z-L Корпус металлический ЩРн-24-1 38 IP31 "LIGHT" 271×300×109 по 3 отверстия ∅28 (сверху и снизу)

MKM12-N-24-30-Z-L Корпус металлический ЩРн-24-1 41 IP31 "LIGHT" 271×300×109 по 3 отверстия ∅28 (сверху и снизу)

MKM14-N-24-30-Z-R-L Корпус металлический ЩРн-24р-1 36 IP31 "LIGHT" 398×300×109 по 3 отверстия ∅28 (сверху и снизу)

MKM13-N-24-30-Z-R-L Корпус металлический ЩРн-24р-1 38 IP31 "LIGHT" 398×300×109 по 3 отверстия ∅28 (сверху и снизу)

MKM12-N-24-30-Z-R-L Корпус металлический ЩРн-24р-1 41 IP31 "LIGHT" 398×300×109 по 3 отверстия ∅28 (сверху и снизу)

MKM14-N-36-30-Z-L Корпус металлический ЩРн-36-1 36 IP31 "LIGHT"398×300×109 по 3 отверстия ∅28 (сверху и снизу)

MKM13-N-36-30-Z-L Корпус металлический ЩРн-36-1 38 IP31 "LIGHT"398×300×109 по 3 отверстия ∅28 (сверху и снизу)

MKM12-N-36-30-Z-L Корпус металлический ЩРн-36-1 41 IP31 "LIGHT"398×300×109 по 3 отверстия ∅28 (сверху и снизу)

MKM14-N-36-30-Z-R-L Корпус металлический ЩРн-36р-1 36 IP31 "LIGHT" 525×300×109 по 5 отверстий ∅28 (сверху и снизу)

MKM13-N-36-30-Z-R-L Корпус металлический ЩРн-36р-1 38 IP31 "LIGHT" 525×300×109 по 5 отверстий ∅28 (сверху и снизу)

MKM12-N-36-30-Z-R-L Корпус металлический ЩРн-36р-1 41 IP31 "LIGHT" 525×300×109 по 5 отверстий ∅28 (сверху и снизу)

MKM14-N-48-30-Z-L Корпус металлический ЩРн-48-1 36 IP31 "LIGHT" 525×300×109 по 5 отверстий ∅28 (сверху и снизу)

MKM13-N-48-30-Z-L Корпус металлический ЩРн-48-1 38 IP31 "LIGHT" 525×300×109 по 5 отверстий ∅28 (сверху и снизу)

MKM12-N-48-30-Z-L Корпус металлический ЩРн-48-1 41 IP31 "LIGHT" 525×300×109 по 5 отверстий ∅28 (сверху и снизу)

Учетно-распределительные серии "LIGHT"

MKM21-N-12-30-O-L Корпус металлический ЩУРн-1/12-1 36 IP31 "LIGHT" 300×300×109 2 отверстия ∅28 (сверху) и 3 отверстия ∅28 (снизу)

MKM22-N-12-30-O-L Корпус металлический ЩУРн-1/12-1 38 IP31 "LIGHT" 300×300×109 2 отверстия ∅28 (сверху) и 3 отверстия ∅28 (снизу)

MKM23-N-12-30-O-L Корпус металлический ЩУРн-1/12-1 41 IP31 "LIGHT" 300×300×109 2 отверстия ∅28 (сверху) и 3 отверстия ∅28 (снизу)

MKM21-N-12-30-O-R-L Корпус металлический ЩУРн-1/12р-1 36 IP31 "LIGHT" 427×300×109 2 отверстия ∅28 (сверху) и 3 отверстия ∅28 (снизу)

MKM22-N-12-30-O-R-L Корпус металлический ЩУРн-1/12р-1 38 IP31 "LIGHT" 427×300×109 2 отверстия ∅28 (сверху) и 3 отверстия ∅28 (снизу)

MKM23-N-12-30-O-R-L Корпус металлический ЩУРн-1/12р-1 41 IP31 "LIGHT" 427×300×109 2 отверстия ∅28 (сверху) и 3 отверстия ∅28 (снизу)

MKM21-N-24-30-O-L Корпус металлический ЩУРн-1/24-1 36 IP31 "LIGHT" 427×300×109 2 отверстия ∅28 (сверху) и 3 отверстия ∅28 (снизу)

MKM22-N-24-30-O-L Корпус металлический ЩУРн-1/24-1 38 IP31 "LIGHT" 427×300×109 2 отверстия ∅28 (сверху) и 3 отверстия ∅28 (снизу)

MKM23-N-24-30-O-L Корпус металлический ЩУРн-1/24-1 41 IP31 "LIGHT"427×300×109 2 отверстия ∅28 (сверху) и 3 отверстия ∅28 (снизу)

MKM21-N-24-30-O-R-L Корпус металлический ЩУРн-1/24р-1 36 IP31 "LIGHT" 554×300×109 4 отверстия ∅28 (сверху) и 5 отверстий ∅28 (снизу)

MKM22-N-24-30-O-R-L Корпус металлический ЩУРн-1/24р-1 38 IP31 "LIGHT" 554×300×109 4 отверстия ∅28 (сверху) и 5 отверстий ∅28 (снизу)

MKM23-N-24-30-O-R-L Корпус металлический ЩУРн-1/24р-1 41 IP31 "LIGHT" 554×300×109 4 отверстия ∅28 (сверху) и 5 отверстий ∅28 (снизу)

MKM21-N-36-30-O-L Корпус металлический ЩУРн-1/36-1 36 IP31 "LIGHT" 554×300×109 4 отверстия ∅28 (сверху) и 5 отверстий ∅28 (снизу)

MKM22-N-36-30-O-L Корпус металлический ЩУРн-1/36-1 38 IP31 "LIGHT" 554×300×109 4 отверстия ∅28 (сверху) и 5 отверстий ∅28 (снизу)

MKM23-N-36-30-O-L Корпус металлический ЩУРн-1/36-1 41 IP31 "LIGHT" 554×300×109 4 отверстия ∅28 (сверху) и 5 отверстий ∅28 (снизу)

Щиты распределительные ЩРН-П и ЩРВ-П IP40 предназначены для установки модульной аппаратуры. Изготовлены из высокачественного АВС–пластика. Используются для электромонтажа в жилых, административных, торговых и производственных зданиях.
Вид установки — встраиваемый и навесной.
Комплектация:
1. Нулевые шины N, PE.
2. Маркировочная лента.
3. DIN-рейка.
4. Винты, дюбель-гвозди
-Компактность.
-Широкий модельный ряд.
-Безопасная и удобная эксплуатация.
-Выполнены из самозатухающего пластика.
-Быстрая, надежная и удобная установка оборудования и монтажа конструкции.
-Выштампованные вводы для кабелей со всех сторон.
-Съемная DIN-рейка для облегчения кабельной разводки.
-Нулевая шина N, PE в комплекте.
-Белая глянцевая поверхность.
Номинальное рабочее напряжение, В 240/415
Степень защиты по ГОСТ 14254 IP 40
Диапазон рабочих температур, °С от -15 до +60
Размеры
ЩРН-П-3 IP 40 200x94x92
ЩРН-П-4 IP 40 200x112x92
ЩРН-П-6 IP 40 200x95x148
ЩРН-П-8 IP 40 200x95x184
ЩРН-П-10 IP 40 200x95x219
ЩРН-П-12 IP 40 200x95x255
ЩРН-П-15 IP 40 200x100x311
ЩРН-П-18 IP 40 220x100x365
ЩРН-П-24 IP 40 327x102x270
ЩРН-П-36 IP 40 473x105x307
ЩРН-П-45 IP 40 473x105x361
ЩРВ-П-3 IP 40 148x94x140
ЩРВ-П-4 IP 40 222x92x136
ЩРВ-П-6 IP 40 222x92x172
ЩРВ-П-8 IP 40 222x92x208
ЩРВ-П-10 IP 40 222x92x244
ЩРВ-П-12 IP 40 222x92x280
ЩРВ-П-15 IP 40 222x102x335
ЩРВ-П-18 IP 40 252x102x398
ЩРВ-П-24 IP 40 345x102x300
ЩРВ-П-36 IP 40 503x102x342
ЩРВ-П-45 IP 40 503x102x288

Щитки настенные с дверцей ДКС - предназначены для размещения в них модульных устройств.
Количество модулей: 8.
Монтаж: открытого монтажа (навесной).
Материал: термостойкий пластик.
Цвет: белый RAL 9005.
Степень защиты: IP41.

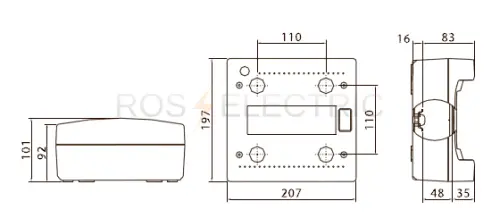

Размер:197х207х101 мм (ВхШхГ).
С усиленным клеммным блоком.

Бокс пластик ЩРВ-Пм IP41 ТДМ- предназначен для монтажа модульной аппаратуры и защиты от поражения электрически тока.
Монтаж: встраиваемый.
Материал: ABS пластик.
Цвет: корпус- белый, крышка - дымчатая прозрачная.
Степень защиты: IP41.
Максимальное количество модулей (по 18мм): 12.
Количество рядов: 1.
Габаритные размеры: 208х285х103 мм (ВхШхГ)
Фиксация двери на защелку.
Перенавешиваемая дверь.
В комплекте: стальная DIN-рейка, клеммы N, PE, шурупы, дюбели, наклейки для нумерации.
Артикулы и изделия:
SQ0902-0101 Бокс ЩРВ-Пм-4 модуля встраиваемый пластик
SQ0902-0102 Бокс ЩРВ-Пм-6 модулей встраиваемый пластик
SQ0902-0103 Бокс ЩРВ-Пм-8 модулей встраиваемый пластик
SQ0902-0104 Бокс ЩРВ-Пм-12 модулей встраиваемый пластик
SQ0902-0105 Бокс ЩРВ-Пм-16 модулей встраиваемый пластик
SQ0902-0106 Бокс ЩРВ-Пм-24 модуля встраиваемый пластик
SQ0902-0107 Бокс ЩРВ-Пм-36 модулей встраиваемый пластик

Бокс пластик ЩРВ-П ТДМ- предназначен для монтажа модульной аппаратуры и защиты от поражения электрически тока.
Монтаж: встраиваемый.
Материал: ABS пластик.
Цвет: корпус- белый, крышка - дымчатая прозрачная.
Степень защиты: IP41.
Максимальное количество модулей (по 18мм): 4.
Количество рядов: 1.
Габаритные размеры: 222х142х92 мм (ВхШхГ)
Артикулы и изделия:
SQ0902-0008 Бокс ЩРВ-П-3 модуля
SQ0902-0001 Бокс ЩРВ-П-4модуля
SQ0902-0002 Бокс ЩРВ-П-6модулей
SQ0902-0003 Бокс ЩРВ-П-8модулей
SQ0902-0009 Бокс ЩРВ-П-10 модулей
SQ0902-0004 Бокс ЩРВ-П-12модулей
SQ0902-0010 Бокс ЩРВ-П-15 модулей
SQ0902-0005 Бокс ЩРВ-П-18модулей
SQ0902-0006 Бокс ЩРВ-П-24модуля
SQ0902-0007 Бокс ЩРВ-П-36 модулей
SQ0902-0011 Бокс ЩРВ-П-45 модулей

Бокс пластик ЩРН-П ТДМ- предназначен для монтажа модульной аппаратуры и защиты от поражения электрически тока.
Монтаж: навесной.
Материал: ABS пластик.
Цвет: корпус- белый, крышка - белая.
Степень защиты: IP40.
Максимальное количество модулей (по 18мм): 24.
Количество рядов: 2.
Габаритные размеры: 323х270х102 мм (ВхШхГ)
Артикулы и изделия:
SQ0903-0001 Бокс ЩРН-П-4модуля с белой крышкой навесной
SQ0903-0002 Бокс ЩРН-П-6модулей с белой крышкой навесной
SQ0903-0003 Бокс ЩРН-П-8модулей с белой крышкой навесной
SQ0903-0004 Бокс ЩРН-П-12модулей с белой крышкой навесной
SQ0903-0005 Бокс ЩРН-П-18модулей с белой крышкой навесной
SQ0903-0006 Бокс ЩРН-П-24модуля с белой крышкой навесной
SQ0903-0007 Бокс ЩРН-П-36 модулей с белой крышкой навесной

Предназначены для установки модульных устройств: автоматических выключателей, устройств защитного отключения, дифференциальных автоматических выключателей, таймеров, устройств управления освещением.

-Ударопрочный, самозатухающий АБС-пластик.

-Простой и быстрый монтаж – отверстия для крепления корпуса.

-Предварительно выштампованные вводы для введения кабелей со всех сторон.

-Универсальные винты, подходящие к любому типу отвертки.

-Наличие специального суппорта для шин N и PE из самозатухающего пластика при 960 °С.

-Увеличенное расстояние от DIN-рейки до задней стенки основания корпуса.

Вид установки навесной, встраиваемый

Степень защиты IP40

Класс защиты II

Материал корпуса АБС-пластик

Материал дверцы полистирол

Цвет корпуса RAL 9016

Количество рядов от 1 до 3

Количество модулей от 4 до 36

Номинальное напряжение, В до 400

Номинальная частота, Гц 50

Номинальный ток,А 63

Рабочая температура, °С –20÷+80

Ударная прочность IK05 (0,7 Дж)

ЩРН П 4 навесной.1 ряд, 4 модуля. Шины N и PE: 4×10 мм2

ЩРН П 6 навесной.1 ряд, 6 модулей. Шины N и PE: 6×10 мм2.

ЩРН П 8 навесной. 1 ряд, 8 модулей. Шины N и PE: 8×10 мм2.

ЩРН П 12 навесной. 1 ряд, 12 модулей. Шины N и PE: 4×10 мм2; 8×10 мм2.

ЩРН П 18 навесной.1 ряд, 18 модулей. Шины N и PE: 3×10 мм2;8×10 мм2 — 2 шт.

ЩРН П 24 навесной. 2 ряда, 24 модуля. Шины N и PE: 4×10 мм2 — 2 шт.; 8×10 мм2 — 2 шт.

ЩРН П 36 навесной. 3 ряда, 36 модулей. Шины N и PE: 4×10 мм2; 8×10 мм2 — 4 шт.

ЩРВ П 4 встраиваемый. 1 ряд, 4 модуля. Шины N и PE: 4×10 мм2

ЩРВ П 6 встраиваемый. 1 ряд, 6 модулей. Шины N и PE: 6×10 мм2

ЩРВ П 8 встраиваемый. 1 ряд, 8 модулей. Шины N и PE: 8×10 мм2

ЩРВ П 12 встраиваемый. 1 ряд, 12 модулей. Шины N и PE: 4×10 мм2; 8×10 мм2.

ЩРВ П 18 встраиваемый. 1 ряд, 18 модулей. Шины N и PE: 3×10 мм2; 8×10 мм2 — 2 шт.

ЩРВ П 24 встраиваемый. 2 ряда, 24 модуля. Шины N и PE: 4×10 мм2 — 2 шт.; 8×10 мм2 — 2 шт.

ЩРВ П 36 встраиваемый. 3 ряда, 36 модулей. Шины N и PE: 4×10 мм2; 8×10 мм2 — 4 шт.

Распределительный щиток Systeme Electric серии City9 Box предназначен для установки аппаратов защиты и управления бытовой электроустановки. Щиток вешается на стену, имеет 3 DIN-рейки для установки 36 аппаратов по 18 мм. Дверь щитка - белая, может  быть установлена с правой или левой стороны. Щит Systeme Electric City9 Box на 100% совместим с модульным оборудованием DEKraft и Systeme Electric.

Корпуса модульные пластиковые ЩРН-П втраиваемые черные с прозрачной дверцей ИЭК - предназначены для установки в них модульной аппаратуры распределения электроэнергии переменного тока на напряжение до 400В 50Гц.
Для установки на стенах из негорючих материалов внутри жилых, общественных, производственных и подсобных помещений.
Каждый ряд имеет аппаратов закрывается отдельной дверцей.

Настенные распределительные модульные щитки IP 65 с дверцей ДКС - предназначены для скрытого монтажа в жилых и административных помещениях и установки в них модульных устройств.
Материал: термостойкий пластик.
Цвет: серый RAL 7035.
В комплект поставки входит:
-ручка на дверце;
-оцинкованная DIN-рейка;
-суппорт для DIN-рейки;
-заглушки для пустых модулей;
-заглушки с двойной изоляцией на пазы для крепления к стене;
-сборочные винты.

Настенные распределительные модульные щитки IP 40 без дверцы ДКС - предназначены для скрытого монтажа в жилых и административных помещениях и установки в них модульных устройств.
Материал: термостойкий пластик.
Цвет: серый RAL 7035.
В комплект поставки входит:
-оцинкованная DIN-рейка;
-суппорт для DIN-рейки;
-заглушки для пустых модулей;
-заглушки для сборочных винтов;
-сборочные винты;
-самоклеящаяся этикетка для маркировки цепей.

Встраиваемые распределительные модульные щитки IP 41 ДКС - предназначены для скрытого монтажа в жилых и административных помещениях и установки в них модульных устройств.
Материал: термостойкий пластик.
Цвет: белый RAL 9016.
В комплект входит:
-оцинкованная DIN-рейка;
-суппорт для DIN-рейки;
-заглушки для пустых модулей;
-заглушки для сборочных винтов;
-сборочные винты;
-самоклеящаяся этикетка для маркировки цепей.

Корпуса OptiBox P 3 серия КЭАЗ - предназначены для установки модульных устройств, в помещениях с большим содержанием пыли и влаги, а также на открытом воздухе.
Вид корпуса: навесной.
Степень защиты: IP65.
Количество рядов/модулей: 3/54.
Цвет корпуса/дверцы: белый/ зеленая прозрачная.
Материал: самозатухающий термопластик.
Размер: 560х408х153 (ВхШхГ).

Корпуса OptiBox P 1 серия КЭАЗ - предназначены для установки модульных устройств.
Вид корпуса: встраиваемый.
Степень защиты:IP41.
Количество рядов/модулей: 2/18.
Цвет корпуса/дверцы: белый/черная прозрачная.
Материал: самозатухающий термопластик.
Размер: 290х236х103 (ВхШхГ)

Бокс пластик ЩРН-П ТДМ- предназначен для монтажа модульной аппаратуры и защиты от поражения электрически тока.
Монтаж: навесной.
Материал: ABS пластик.
Цвет: корпус- белый, крышка - дымчатая прозрачная.
Степень защиты: IP41.
Максимальное количество модулей (по 18мм): 18.
Количество рядов: 1.
Габаритные размеры: 220х362х100 мм (ВхШхГ)
Артикулы и изделия:
SQ0901-0008 Бокс ЩРН-П-3 модуля навесной пластик
SQ0901-0001 Бокс ЩРН-П-4 модуля навесной пластик
SQ0901-0002 Бокс ЩРН-П-6 модулей навесной пластик
SQ0901-0003 Бокс ЩРН-П-8 модулей навесной пластик
SQ0901-0009 Бокс ЩРН-П-10 модулей навесной пластик
SQ0901-0004 Бокс ЩРН-П-12 модулей навесной пластик
SQ0901-0010 Бокс ЩРН-П-15 модулей навесной пластик
SQ0901-0005 Бокс ЩРН-П-18 модулей навесной пластик
SQ0901-0006 Бокс ЩРН-П-24 модуля навесной пластик
SQ0901-0007 Бокс ЩРН-П-36 модулей навесной пластик
SQ0901-0011 Бокс ЩРН-П-45 модулей навесной пластик

Корпуса (боксы) модульные пластиковые ЩРН-П - предназначены для установки в них модульной аппаратуры.
Монтаж: навесной.
Материал: ABS пластик.
Цвет: белый.
Степень защиты: IP30.
Максимальное количество модулей (по 18мм): 1-2.
Количество рядов: 1.
Габаритные размеры: 126х42х58 (ВхШхГ)
Артикулы и изделия:
31030DEK Корпус пластиковый ЩНР-П навесной 1-2 модуля
31031DEK Корпус пластиковый ЩНР-П навесной 2-4 модуля

Щиты распределительные ЩРН-Пм и ЩРВ-Пм IP 40 выполнены из ABS–пластика, предназначены для установки модульной аппаратуры. Используются для электромонтажа в жилых, административных, торговых и производственных зданиях. Вид установки — встраиваемый и навесной.
-Выштампованные вводы для кабелей со всех сторон.
-Съемная DIN-рейка для облегчения кабельной разводки.
-Выполнены из самозатухающего пластика
-Нулевые шины N, PE в комплекте.
-Цвет белый RAL 9010.
Номинальное рабочее напряжение, В 240/415
Степень защиты по ГОСТ 14254 IP 40
Диапазон рабочих температур, °С от -15 до +60
ЩРН-Пм-6 140х180х101
ЩРН-Пм-9 165х240х101
ЩРН-Пм-12 207х307х101
ЩРН-Пм-16 272,5х240х101
ЩРН-Пм-24 340х307х101
ЩРН-Пм-36 473х306х101
ЩРВ-Пм-6 140х180х101
ЩРВ-Пм-9 165х240х101
ЩРВ-Пм-12 207х307х101
ЩРВ-Пм-16 272,5х240х101
ЩРВ-Пм-24 340х307х101
ЩРВ-Пм-36 473х306х101

Бокс пластиковый КМПн предназначен для установки модульных устройств при распределении электроэнергии в офисах, жилых и технических помещениях. Обладает надежной конструкцией и прочным пластиком. Имеется возможность опломбировки. Внутри имеется пластиковая DIN-рейка.Произведено в России.Технические характеристики: Вид установки: навеснойМатериал корпуса: полистиролКоличество модулей: 1-2Цвет: белый RAL 9010Степень защиты: IP20Рабочая температура: –5...+40 °С

Настенные распределительные модульные щитки IP 65 с дверцей ДКС - предназначены для скрытого монтажа в жилых и административных помещениях и установки в них модульных устройств.
Материал: термостойкий пластик.
Цвет: серый RAL 7035.
В комплект поставки входит:
-ручка на дверце;
-оцинкованная DIN-рейка;
-суппорт для DIN-рейки;
-заглушки для пустых модулей;
-заглушки с двойной изоляцией на пазы для крепления к стене;
-сборочные винты.

Настенные распределительные модульные щитки IP 40 без дверцы ДКС - предназначены для скрытого монтажа в жилых и административных помещениях и установки в них модульных устройств.
Материал: термостойкий пластик.
Цвет: серый RAL 7035.
В комплект поставки входит:
-оцинкованная DIN-рейка;
-суппорт для DIN-рейки;
-заглушки для пустых модулей;
-заглушки для сборочных винтов;
-сборочные винты;
-самоклеящаяся этикетка для маркировки цепей.
