Модульные выключатели-разъединители серии NF2 Chint - предназначены для применения в сетях 50 Гц, напряжением до 690В переменного тока, при номинальных токах до 125 А. Используются для нечастого включения и отключения цепи и изоляции источника электроснабжения.
Максимальное номинальное рабочее напряжение переменного тока, В:690;
Количество полюсов:3;
Категория загрязнения среды:3;
Номинальный ток, А:80;
Номинальное напряжение изоляции, В:800;
Номинальный кратковременно выдерживаемый ток, кА:1.5;
Тип/количество направлений:1;
Степень защиты (IP), передняя сторона:IP20;
Тип рукоятки:Выносная;
Механическая износостойкость, циклов:100000;
Электрическая износостойкость, циклов:2000;
Конструкция прибора:Комплектное устройство в корпусе;
Цвет управляющего элемента:Черный;
Тип элемента управления:Рукоятка поворотная короткая;
Рабочая температура окружающей среды, °C:-25…+40;
Номинальное импульсное выдерживаемое напряжение, кВ:8;
Номинальное напряжение, В:400...690;
Высота над уровнем моря до, м:2000;
Способ монтажа:На дверном замке.

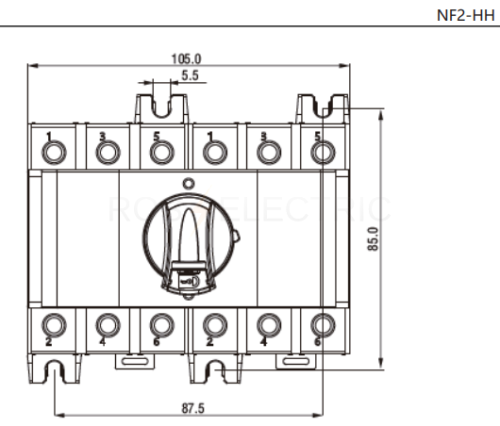

Модульные выключатели-разъединители серии NF2 Chint - предназначены для применения в сетях 50 Гц, напряжением до 690В переменного тока, при номинальных токах до 125 А. Используются для нечастого включения и отключения цепи и изоляции источника электроснабжения.
Максимальное номинальное рабочее напряжение переменного тока, В:690;
Количество полюсов:3;
Категория загрязнения среды:3;
Габаритные и установочные размеры (ШхВхГ), мм:105x85x102;
Номинальный ток, А:63;
Номинальное напряжение изоляции, В:800;
Номинальный кратковременно выдерживаемый ток, кА:1.5;
Тип/количество направлений:2;
Степень защиты (IP), передняя сторона:IP20;
Тип рукоятки:Стандартная;
Механическая износостойкость, циклов:100000;
Электрическая износостойкость, циклов:2000;
Конструкция прибора:Комплектное устройство в корпусе;
Цвет управляющего элемента:Красный;
Тип элемента управления:Рукоятка поворотная короткая;
Рабочая температура окружающей среды, °C:-25…+40;
Номинальное импульсное выдерживаемое напряжение, кВ:8;
Номинальное напряжение, В:400...690;
Высота над уровнем моря до, м:2000;
Способ монтажа:Механическая комбинация.

Модульные выключатели-разъединители серии NF2 Chint - предназначены для применения в сетях 50 Гц, напряжением до 690В переменного тока, при номинальных токах до 125 А. Используются для нечастого включения и отключения цепи и изоляции источника электроснабжения.
Максимальное номинальное рабочее напряжение переменного тока, В:690;
Количество полюсов:3;
Категория загрязнения среды:3;
Номинальный ток, А:32;
Номинальное напряжение изоляции, В:800;
Номинальный кратковременно выдерживаемый ток, кА:1.26;
Тип/количество направлений:1;
Степень защиты (IP), передняя сторона:IP20;
Тип рукоятки:Выносная;
Механическая износостойкость, циклов:100000;
Электрическая износостойкость, циклов:2000;
Конструкция прибора:Комплектное устройство в корпусе;
Цвет управляющего элемента:Красный;
Тип элемента управления:Рукоятка поворотная короткая;
Рабочая температура окружающей среды, °C:-25…+40;
Номинальное импульсное выдерживаемое напряжение, кВ:8;
Номинальное напряжение, В:400...690;
Высота над уровнем моря до, м:2000;
Способ монтажа:На дверном замке.

Выключатели-разъединители с предустановленной рукояткой управления TwinBlock EKF - предназначены для пропускания номинальных токов, включения и отключения электрических цепей номинальным напряжением до 690 В переменного тока частотой 50 и 60 Гц в устройствах распределения электрической энергии.

Модульные выключатели-разъединители серии NF2 Chint - предназначены для применения в сетях 50 Гц, напряжением до 690В переменного тока, при номинальных токах до 125 А. Используются для нечастого включения и отключения цепи и изоляции источника электроснабжения.
Максимальное номинальное рабочее напряжение переменного тока, В:690;
Количество полюсов:3;
Категория загрязнения среды:3;
Габаритные и установочные размеры (ШхВхГ), мм:105x85x102;
Номинальный ток, А:80;
Номинальное напряжение изоляции, В:800;
Номинальный кратковременно выдерживаемый ток, кА:1.5;
Тип/количество направлений:2;
Степень защиты (IP), передняя сторона:IP20;
Тип рукоятки:Стандартная;
Механическая износостойкость, циклов:100000;
Электрическая износостойкость, циклов:2000;
Конструкция прибора:Комплектное устройство в корпусе;
Цвет управляющего элемента:Красный;
Тип элемента управления:Рукоятка поворотная короткая;
Рабочая температура окружающей среды, °C:-25…+40;
Номинальное импульсное выдерживаемое напряжение, кВ:8;
Номинальное напряжение, В:400...690;
Высота над уровнем моря до, м:2000;
Способ монтажа:Механическая комбинация.

Модульные выключатели-разъединители серии NF2 Chint - предназначены для применения в сетях 50 Гц, напряжением до 690В переменного тока, при номинальных токах до 125 А. Используются для нечастого включения и отключения цепи и изоляции источника электроснабжения.
Максимальное номинальное рабочее напряжение переменного тока, В:690;
Количество полюсов:3;
Категория загрязнения среды:3;
Габаритные и установочные размеры (ШхВхГ), мм:69,1x122x82,5;
Номинальный ток, А:125;
Номинальное напряжение изоляции, В:800;
Номинальный кратковременно выдерживаемый ток, кА:2.75;
Тип/количество направлений:1;
Степень защиты (IP), передняя сторона:IP20;
Тип рукоятки:Стандартная;
Механическая износостойкость, циклов:100000;
Электрическая износостойкость, циклов:2000;
Конструкция прибора:Комплектное устройство в корпусе;
Цвет управляющего элемента:Красный;
Тип элемента управления:Рукоятка поворотная короткая;
Рабочая температура окружающей среды, °C:-25…+40;
Номинальное импульсное выдерживаемое напряжение, кВ:8;
Номинальное напряжение, В:400...690;
Высота над уровнем моря до, м:2000;
Способ монтажа:На дверном замке.

Модульные выключатели-разъединители серии NF2 Chint - предназначены для применения в сетях 50 Гц, напряжением до 690В переменного тока, при номинальных токах до 125 А. Используются для нечастого включения и отключения цепи и изоляции источника электроснабжения.
Максимальное номинальное рабочее напряжение переменного тока, В:690;
Количество полюсов:3;
Категория загрязнения среды:3;
Номинальный ток, А:80;
Номинальное напряжение изоляции, В:800;
Номинальный кратковременно выдерживаемый ток, кА:1.5;
Тип/количество направлений:1;
Степень защиты (IP), передняя сторона:IP20;
Тип рукоятки:Выносная;
Механическая износостойкость, циклов:100000;
Электрическая износостойкость, циклов:2000;
Конструкция прибора:Комплектное устройство в корпусе;
Цвет управляющего элемента:Красный;
Тип элемента управления:Рукоятка поворотная короткая;
Рабочая температура окружающей среды, °C:-25…+40;
Номинальное импульсное выдерживаемое напряжение, кВ:8;
Номинальное напряжение, В:400...690;
Высота над уровнем моря до, м:2000;
Способ монтажа:На дверном замке.

Модульные выключатели-разъединители серии NF2 Chint - предназначены для применения в сетях 50 Гц, напряжением до 690В переменного тока, при номинальных токах до 125 А. Используются для нечастого включения и отключения цепи и изоляции источника электроснабжения.
Максимальное номинальное рабочее напряжение переменного тока, В:690;
Количество полюсов:3;
Категория загрязнения среды:3;
Номинальный ток, А:25;
Номинальное напряжение изоляции, В:800;
Номинальный кратковременно выдерживаемый ток, кА:1.26;
Тип/количество направлений:1;
Степень защиты (IP), передняя сторона:IP20;
Тип рукоятки:Выносная;
Механическая износостойкость, циклов:100000;
Электрическая износостойкость, циклов:2000;
Конструкция прибора:Комплектное устройство в корпусе;
Цвет управляющего элемента:Черный;
Тип элемента управления:Рукоятка поворотная короткая;
Рабочая температура окружающей среды, °C:-25…+40;
Номинальное импульсное выдерживаемое напряжение, кВ:8;
Номинальное напряжение, В:400...690;
Высота над уровнем моря до, м:2000;
Способ монтажа:На дверном замке.

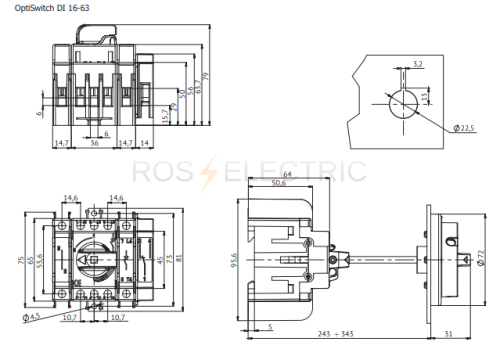

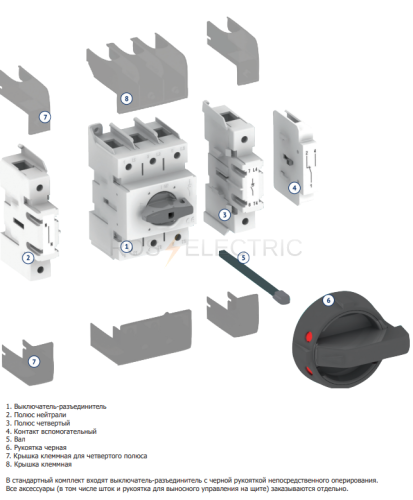

OptiSwitch DI Выключатели-разъединители на токи от 16 до 125 А предназначены для включения и отключения цепи электропитания. Выключатели нагрузки могут использоваться в различных целях, начиная от центров дистанционного управления электропитанием до распределительных щитов и рубильников на станочном оборудовании. Также аппараты находят применение в качестве общего вводного рубильника в квартирных и коттеджных щитах, отключающих все внутренние линии и сам щиток от внешней электрической сети. Реверсивный выключатель-разъединитель предназначен для обеспечения бесперебойной подачи питания и моментального переключения с одной питающей линии на резервную при перегрузке источника питания или при производстве профилактических работ.

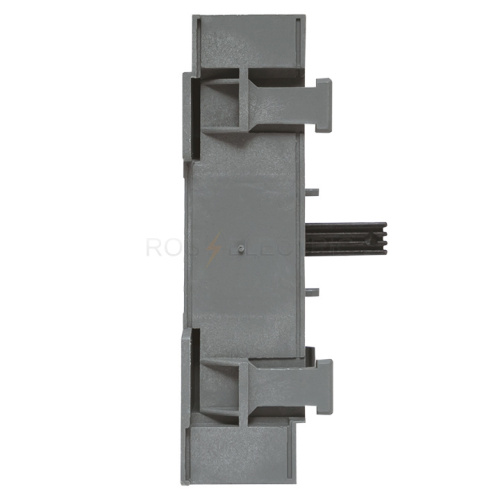

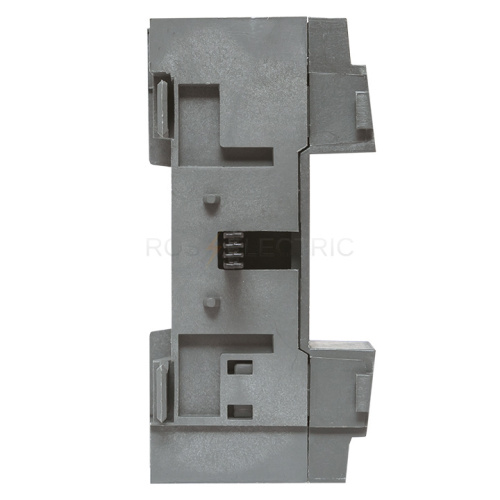

Полюс силовой (дополнительный) TwinBlock EKF расширяет возможности подключения силовых цепей выключателя-разъединителя.

Предназначен для установки на выключатели-разъединители серии NF2 Chint.

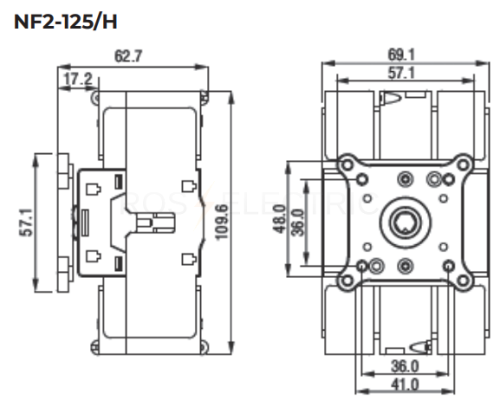

Модульные выключатели-разъединители серии NF2 Chint - предназначены для применения в сетях 50 Гц, напряжением до 690В переменного тока, при номинальных токах до 125 А. Используются для нечастого включения и отключения цепи и изоляции источника электроснабжения.
Максимальное номинальное рабочее напряжение переменного тока, В:690;
Количество полюсов:3;
Категория загрязнения среды:3;
Габаритные и установочные размеры (ШхВхГ), мм:69,1x109,6x62,7;
Номинальный ток, А:100;
Номинальное напряжение изоляции, В:800;
Номинальный кратковременно выдерживаемый ток, кА:2.75;
Тип/количество направлений:1;
Степень защиты (IP), передняя сторона:IP20;
Тип рукоятки:Стандартная;
Механическая износостойкость, циклов:100000;
Электрическая износостойкость, циклов:2000;
Конструкция прибора:Комплектное устройство в корпусе;
Цвет управляющего элемента:Черный;
Тип элемента управления:Рукоятка поворотная короткая;
Рабочая температура окружающей среды, °C:-25…+40;
Номинальное импульсное выдерживаемое напряжение, кВ:8;
Номинальное напряжение, В:400...690;
Высота над уровнем моря до, м:2000;
Способ монтажа:На дверном замке.

Модульные выключатели-разъединители серии NF2 Chint - предназначены для применения в сетях 50 Гц, напряжением до 690В переменного тока, при номинальных токах до 125 А. Используются для нечастого включения и отключения цепи и изоляции источника электроснабжения.
Максимальное номинальное рабочее напряжение переменного тока, В:690;
Количество полюсов:3;
Категория загрязнения среды:3;
Габаритные и установочные размеры (ШхВхГ), мм:57,1x75,5x61,1;
Номинальный ток, А:80;
Номинальное напряжение изоляции, В:800;
Номинальный кратковременно выдерживаемый ток, кА:1.5;
Тип/количество направлений:1;
Степень защиты (IP), передняя сторона:IP20;
Тип рукоятки:Стандартная;
Механическая износостойкость, циклов:100000;
Электрическая износостойкость, циклов:2000;
Конструкция прибора:Комплектное устройство в корпусе;
Цвет управляющего элемента:Черный;
Тип элемента управления:Рукоятка поворотная короткая;
Рабочая температура окружающей среды, °C:-25…+40;
Номинальное импульсное выдерживаемое напряжение, кВ:8;
Номинальное напряжение, В:400...690;
Высота над уровнем моря до, м:2000;
Способ монтажа:На дверном замке.

Модульные выключатели-разъединители серии NF2 Chint - предназначены для применения в сетях 50 Гц, напряжением до 690В переменного тока, при номинальных токах до 125 А. Используются для нечастого включения и отключения цепи и изоляции источника электроснабжения.
Максимальное номинальное рабочее напряжение переменного тока, В:690;
Количество полюсов:3;
Категория загрязнения среды:3;
Номинальный ток, А:40;
Номинальное напряжение изоляции, В:800;
Номинальный кратковременно выдерживаемый ток, кА:1.26;
Тип/количество направлений:1;
Степень защиты (IP), передняя сторона:IP20;
Тип рукоятки:Выносная;
Механическая износостойкость, циклов:100000;
Электрическая износостойкость, циклов:2000;
Конструкция прибора:Комплектное устройство в корпусе;
Цвет управляющего элемента:Красный;
Тип элемента управления:Рукоятка поворотная короткая;
Рабочая температура окружающей среды, °C:-25…+40;
Номинальное импульсное выдерживаемое напряжение, кВ:8;
Номинальное напряжение, В:400...690;
Высота над уровнем моря до, м:2000;
Способ монтажа:На дверном замке;
Коммутация - NF2

Модульные выключатели-разъединители серии NF2 Chint - предназначены для применения в сетях 50 Гц, напряжением до 690В переменного тока, при номинальных токах до 125 А. Используются для нечастого включения и отключения цепи и изоляции источника электроснабжения.
Максимальное номинальное рабочее напряжение переменного тока, В:690;
Количество полюсов:3;
Категория загрязнения среды:3;
Номинальный ток, А:40;
Номинальное напряжение изоляции, В:800;
Номинальный кратковременно выдерживаемый ток, кА:1.26;
Тип/количество направлений:1;
Степень защиты (IP), передняя сторона:IP20;
Тип рукоятки:Стандартная;
Механическая износостойкость, циклов:100000;
Электрическая износостойкость, циклов:2000;
Конструкция прибора:Комплектное устройство в корпусе;
Цвет управляющего элемента:Черный;
Тип элемента управления:Рукоятка поворотная короткая;
Рабочая температура окружающей среды, °C:-25…+40;
Номинальное импульсное выдерживаемое напряжение, кВ:8;
Номинальное напряжение, В:400...690;
Высота над уровнем моря до, м:2000;
Способ монтажа:На дверном замке.

OptiSwitch DI Выключатели-разъединители на токи от 16 до 125 А предназначены для включения и отключения цепи электропитания. Выключатели нагрузки могут использоваться в различных целях, начиная от центров дистанционного управления электропитанием до распределительных щитов и рубильников на станочном оборудовании. Также аппараты находят применение в качестве общего вводного рубильника в квартирных и коттеджных щитах, отключающих все внутренние линии и сам щиток от внешней электрической сети. Реверсивный выключатель-разъединитель предназначен для обеспечения бесперебойной подачи питания и моментального переключения с одной питающей линии на резервную при перегрузке источника питания или при производстве профилактических работ.

OptiSwitch DI Выключатели-разъединители на токи от 16 до 125 А предназначены для включения и отключения цепи электропитания. Выключатели нагрузки могут использоваться в различных целях, начиная от центров дистанционного управления электропитанием до распределительных щитов и рубильников на станочном оборудовании. Также аппараты находят применение в качестве общего вводного рубильника в квартирных и коттеджных щитах, отключающих все внутренние линии и сам щиток от внешней электрической сети. Реверсивный выключатель-разъединитель предназначен для обеспечения бесперебойной подачи питания и моментального переключения с одной питающей линии на резервную при перегрузке источника питания или при производстве профилактических работ.

OptiSwitch DI Выключатели-разъединители на токи от 16 до 125 А предназначены для включения и отключения цепи электропитания. Выключатели нагрузки могут использоваться в различных целях, начиная от центров дистанционного управления электропитанием до распределительных щитов и рубильников на станочном оборудовании. Также аппараты находят применение в качестве общего вводного рубильника в квартирных и коттеджных щитах, отключающих все внутренние линии и сам щиток от внешней электрической сети. Реверсивный выключатель-разъединитель предназначен для обеспечения бесперебойной подачи питания и моментального переключения с одной питающей линии на резервную при перегрузке источника питания или при производстве профилактических работ.

Рукоятка дистанционного управления (через дверь) TwinBlock EKF -  предназначена для преобразования вращательного движения в поступательное для управления выключателем-разъединителем. Закрепляется на двери для оперирования выключателем-разъединителем через дверь. Используется совместно с валом (вал приобретается отдельно).

Выключатели-разъединители модульные ВРМ IEK предназначены для коммутации смешанных и индуктивных нагрузок в цепях переменного тока, а также для переключения на резервное питание электрических цепей переменного тока.
