Плавкие вставки ПВЦ ИЭК предназначены для защиты кабельных линий, а также бытового и промышленного оборудования от перегрузок и коротких замыканий.
Экономичность (стоимость плавкой вставки гораздо ниже стоимости автоматического выключателя).

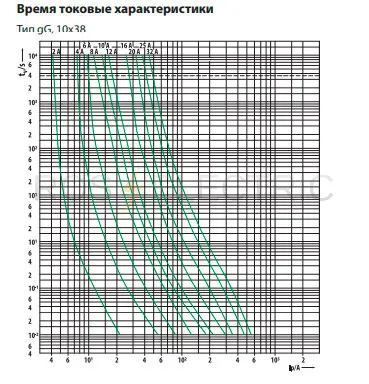

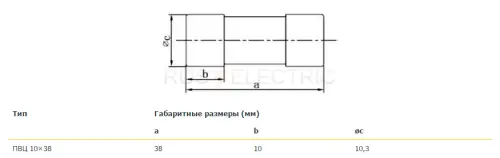

Типоисполнение устройства ПВЦ 10х38
Тип ПВЦ gG
Род тока постоянный / переменный
Номинальная частота сети, Гц 50
Номинальное напряжение, В 230/400/500/660/690
Номинальный ток In, А 0.5, 1, 2, 4, 6, 8, 10, 16, 20, 25, 32
Номинальная отключающая способность, кА 100
Максимальная рассеиваемая мощность, Вт 3
Масса, г, не менее 7,7
Степень защиты по ГОСТ 14254 (МЭК 529) IP20
Срок хранения 5 лет
Артикулы и изделия:
CFL10-0005 Плавкая вставка цилиндрическая ПВЦ 10х38 0,5А ИЭК
CFL10-001 Плавкая вставка цилиндрическая ПВЦ 10х38 1А ИЭК
CFL10-002 Плавкая вставка цилиндрическая ПВЦ 10х38 2А ИЭК
CFL10-004 Плавкая вставка цилиндрическая ПВЦ 10х38 4А ИЭК
CFL10-006 Плавкая вставка цилиндрическая ПВЦ 10х38 6А ИЭК
CFL10-008 Плавкая вставка цилиндрическая ПВЦ 10х38 8А ИЭК
CFL10-010 Плавкая вставка цилиндрическая ПВЦ 10х38 10А ИЭК
CFL10-012 Плавкая вставка цилиндрическая ПВЦ 10х38 12А ИЭК
CFL10-016 Плавкая вставка цилиндрическая ПВЦ 10х38 16А ИЭК
CFL10-020 Плавкая вставка цилиндрическая ПВЦ 10х38 20А ИЭК
CFL10-025 Плавкая вставка цилиндрическая ПВЦ 10х38 25А ИЭК
CFL10-032 Плавкая вставка цилиндрическая ПВЦ 10х38 32А ИЭК
Предохранители-разъеденители ПР
CFH01-32S Предохранитель-разъединитель с индикацией ПР32 1P 10х38 32А ИЭК
CFH02-32S Предохранитель-разъединитель с индикацией ПР32 2P 10х38 32А ИЭК
CFH03-32S Предохранитель-разъединитель с индикацией ПР32 3P 10х38 32А ИЭК

Цилиндрические предохранители типа C10 серии ПЦ-102 DEKraft - предназначены для защиты сигнальных, управляющих электрический цепей (класс gG) от перегрузки и токов короткого замыкания.
Ном. отключающая способность: 100кА при 500 В.
Рабочее положение: любое, но предпочтительнее вертикальное.

Плавкие вставки ППН типа gG КЭАЗ предназначены для защиты при перегрузках и коротких замыканиях силовых вспомогательных цепей электроустановок промышленных предприятий, общественных и жилых зданий, трехфазного переменного тока с номинальным напряжением до 500 В частоты 50 и 60 Гц. Соответствуют стандартам ГОСТ Р МЭК 60269-1-2010.
Номинальные токи: 2-1250 А;
Номинальные напряжения: ~ 500 В
Отключающая способность: до 50 кА;
Диапазон отключения: gG;
Габариты: 00С, 00, 0, 1, 2, 3, 4.
Степень защиты: IP00
Соответствуют требованиям ГОСТ Р МЭК 60269-1.
Монтаж: на собственном изоляционном основании, в контакты основания.
Климатическое исполнение: УХЛЗ;
Рабочая температура: от -60° до +40°С;
Группа условий эксплуатации: М7, М25;
Рабочее положение: вертикальное или горизонтальное.
Дополнительные устройства:
-Основания и контакты основания (держатели);
-Рукоятка для смены плавких вставок.
Плавкие элементы изготовлены из электротехнической меди с нанесением напайки из олова.
Ножи плавких вставок и контакты оснований изготовлены из электротехнической меди с гальваническим покрытием (оловянирование).
Токоведущие элементы выполнены из высококачественной электротехнической меди марки М.
Наполнитель предохранителей - кварцевый песок высокой очистки, обеспечивает эффективное гашение электрической дуги внутри предохранителя при его срабатывании.
Артикулы и изделия:
Плавкие вставки ППН-33 X3 габарит 00C от 6А до100А
111368 Вставка плавкая ППН-33-X3-00С-6А-УХЛ3-КЭАЗ
111360 Вставка плавкая ППН-33-X3-00С-10А-УХЛ3-КЭАЗ
111362 Вставка плавкая ППН-33-X3-00С-16А-УХЛ3-КЭАЗ
111363 Вставка плавкая ППН-33-X3-00С-20А-УХЛ3-КЭАЗ
111364 Вставка плавкая ППН-33-X3-00С-25А-УХЛ3-КЭАЗ
111365 Вставка плавкая ППН-33-X3-00С-32А-УХЛ3-КЭАЗ
111366 Вставка плавкая ППН-33-X3-00С-40А-УХЛ3-КЭАЗ
111367 Вставка плавкая ППН-33-X3-00С-50А-УХЛ3-КЭАЗ
111369 Вставка плавкая ППН-33-X3-00С-63А-УХЛ3-КЭАЗ
111370 Вставка плавкая ППН-33-X3-00С-80А-УХЛ3-КЭАЗ
111361 Вставка плавкая ППН-33-X3-00С-100А-УХЛ3-КЭАЗ
Плавкие вставки ППН-33 X3 габарит 00 от 6А до160А
111357 Вставка плавкая ППН-33-X3-00-6А-УХЛ3-КЭАЗ
111347 Вставка плавкая ППН-33-X3-00-10А-УХЛ3-КЭАЗ
111350 Вставка плавкая ППН-33-X3-00-16А-УХЛ3-КЭАЗ
111352 Вставка плавкая ППН-33-X3-00-20А-УХЛ3-КЭАЗ
111353 Вставка плавкая ППН-33-X3-00-25А-УХЛ3-КЭАЗ
111354 Вставка плавкая ППН-33-X3-00-32А-УХЛ3-КЭАЗ
111355 Вставка плавкая ППН-33-X3-00-40А-УХЛ3-КЭАЗ
111356 Вставка плавкая ППН-33-X3-00-50А-УХЛ3-КЭАЗ
111358 Вставка плавкая ППН-33-X3-00-63А-УХЛ3-КЭАЗ
111359 Вставка плавкая ППН-33-X3-00-80А-УХЛ3-КЭАЗ
111348 Вставка плавкая ППН-33-X3-00-100А-УХЛ3-КЭАЗ
111349 Вставка плавкая ППН-33-X3-00-125А-УХЛ3-КЭАЗ
111351 Вставка плавкая ППН-33-X3-00-160А-УХЛ3-КЭАЗ
120172 Вставка плавкая ППН-33-Х3-00-10А-Т3-КЭАЗ
120178 Вставка плавкая ППН-33-Х3-00-20А-Т3-КЭАЗ
120181 Вставка плавкая ППН-33-Х3-00-32А-Т3-КЭАЗ
120183 Вставка плавкая ППН-33-Х3-00-40А-Т3-КЭАЗ
120188 Вставка плавкая ППН-33-Х3-00-63А-Т3-КЭАЗ
120193 Вставка плавкая ППН-33-Х3-00-100А-Т3-КЭАЗ
Плавкие вставки ППН-33 X3 габарит 0 от 4А до160А
120203 Вставка плавкая ППН-33-Х3-0-4А-УХЛ3-КЭАЗ
120212 Вставка плавкая ППН-33-Х3-0-16А-УХЛ3-КЭАЗ
120214 Вставка плавкая ППН-33-Х3-0-20А-УХЛ3-КЭАЗ
120216 Вставка плавкая ППН-33-Х3-0-25А-УХЛ3-КЭАЗ
120218 Вставка плавкая ППН-33-Х3-0-32А-УХЛ3-КЭАЗ
111342 Вставка плавкая ППН-33-X3-0-40А-УХЛ3-КЭАЗ
111344 Вставка плавкая ППН-33-X3-0-50А-УХЛ3-КЭАЗ
111345 Вставка плавкая ППН-33-X3-0-63А-УХЛ3-КЭАЗ
111346 Вставка плавкая ППН-33-X3-0-80А-УХЛ3-КЭАЗ
111338 Вставка плавкая ППН-33-X3-0-100А-УХЛ3-КЭАЗ
111339 Вставка плавкая ППН-33-X3-0-125А-УХЛ3-КЭАЗ
111341 Вставка плавкая ППН-33-X3-0-160А-УХЛ3-КЭАЗ
Плавкие вставки ППН X1 габариты 00, 1, 2, 3, 4 от 2 до 1600А
120166 Вставка плавкая ППН-33-Х1-00-2А-УХЛ3-КЭАЗ
120169 Вставка плавкая ППН-33-Х1-00-4А-УХЛ3-КЭАЗ
120170 Вставка плавкая ППН-33-Х1-00-6А-УХЛ3-КЭАЗ
120173 Вставка плавкая ППН-33-Х1-00-10А-УХЛ3-КЭАЗ
120175 Вставка плавкая ППН-33-Х1-00-12А-УХЛ3-КЭАЗ
120177 Вставка плавкая ППН-33-Х1-00-16А-УХЛ3-КЭАЗ
120179 Вставка плавкая ППН-33-Х1-00-20А-УХЛ3-КЭАЗ
120180 Вставка плавкая ППН-33-Х1-00-25А-УХЛ3-КЭАЗ
120182 Вставка плавкая ППН-33-Х1-00-32А-УХЛ3-КЭАЗ
120185 Вставка плавкая ППН-33-Х1-00-40А-УХЛ3-КЭАЗ
120186 Вставка плавкая ППН-33-Х1-00-50А-УХЛ3-КЭАЗ
120190 Вставка плавкая ППН-33-Х1-00-63А-УХЛ3-КЭАЗ
120192 Вставка плавкая ППН-33-Х1-00-80А-УХЛ3-КЭАЗ
120194 Вставка плавкая ППН-33-Х1-00-100А-УХЛ3-КЭАЗ
120196 Вставка плавкая ППН-33-Х1-00-125А-УХЛ3-КЭАЗ
120197 Вставка плавкая ППН-33-Х1-00-160А-УХЛ3-КЭАЗ
120235 Вставка плавкая ППН-35-Х1-1-125А-УХЛ3-КЭАЗ
120236 Вставка плавкая ППН-35-Х1-1-160А-УХЛ3-КЭАЗ
120244 Вставка плавкая ППН-37-Х1-2-100А-УХЛ3-КЭАЗ
120245 Вставка плавкая ППН-37-Х1-2-160А-УХЛ3-КЭАЗ
120247 Вставка плавкая ППН-37-Х1-2-250А-УХЛ3-КЭАЗ
120248 Вставка плавкая ППН-37-Х1-2-315А-УХЛ3-КЭАЗ
120251 Вставка плавкая ППН-37-Х1-2-400А-УХЛ3-КЭАЗ
120261 Вставка плавкая ППН-39-Х1-3-400А-УХЛ3-КЭАЗ
120272 Вставка плавкая ППН-41-Х1-4A-1600А-УХЛ3-КЭАЗ
Плавкие вставки ППН-35 X3 габарит 1 от 10А до 250А
111371 Вставка плавкая ППН-35-X3-1-10А-УХЛ3-КЭАЗ
111374 Вставка плавкая ППН-35-X3-1-16А-УХЛ3-КЭАЗ
111376 Вставка плавкая ППН-35-X3-1-20А-УХЛ3-КЭАЗ
120225 Вставка плавкая ППН-35-Х3-1-25А-УХЛ3-КЭАЗ
120229 Вставка плавкая ППН-35-Х3-1-40А-УХЛ3-КЭАЗ
111379 Вставка плавкая ППН-35-X3-1-32А-УХЛ3-КЭАЗ
120232 Вставка плавкая ППН-35-Х3-1-50А-УХЛ3-КЭАЗ
111380 Вставка плавкая ППН-35-X3-1-63А-УХЛ3-КЭАЗ
111381 Вставка плавкая ППН-35-X3-1-80А-УХЛ3-КЭАЗ
111372 Вставка плавкая ППН-35-X3-1-100А-УХЛ3-КЭАЗ
111373 Вставка плавкая ППН-35-X3-1-125А-УХЛ3-КЭАЗ
111375 Вставка плавкая ППН-35-X3-1-160А-УХЛ3-КЭАЗ
111377 Вставка плавкая ППН-35-X3-1-200А-УХЛ3-КЭАЗ
111378 Вставка плавкая ППН-35-X3-1-250А-УХЛ3-КЭАЗ
Плавкие вставки ППН-37 X3 габарит 2 от 40А до 400А
111388 Вставка плавкая ППН-37-X3-2-40А-УХЛ3-КЭАЗ
111391 Вставка плавкая ППН-37-X3-2-50А-УХЛ3-КЭАЗ
111392 Вставка плавкая ППН-37-X3-2-63А-УХЛ3-КЭАЗ
111393 Вставка плавкая ППН-37-X3-2-80А-УХЛ3-КЭАЗ
111382 Вставка плавкая ППН-37-X3-2-100А-УХЛ3-КЭАЗ
111383 Вставка плавкая ППН-37-X3-2-125А-УХЛ3-КЭАЗ
111384 Вставка плавкая ППН-37-X3-2-160А-УХЛ3-КЭАЗ
111385 Вставка плавкая ППН-37-X3-2-200А-УХЛ3-КЭАЗ
111386 Вставка плавкая ППН-37-X3-2-250А-УХЛ3-КЭАЗ
111387 Вставка плавкая ППН-37-X3-2-315А-УХЛ3-КЭАЗ
120250 Вставка плавкая ППН-37-Х3-2-355А-УХЛ3-КЭАЗ
111390 Вставка плавкая ППН-37-X3-2-400А-УХЛ3-КЭАЗ
Плавкие вставки ППН-39 X3 габарит 3 от 63А до 630А
120254 Вставка плавкая ППН-39-Х3-3-63А-УХЛ3-КЭАЗ
111394 Вставка плавкая ППН-39-X3-3-100А-УХЛ3-КЭАЗ
120257 Вставка плавкая ППН-39-Х3-3-125А-УХЛ3-КЭАЗ
111395 Вставка плавкая ППН-39-X3-3-160А-УХЛ3-КЭАЗ
111396 Вставка плавкая ППН-39-X3-3-200А-УХЛ3-КЭАЗ
111397 Вставка плавкая ППН-39-X3-3-250А-УХЛ3-КЭАЗ
111398 Вставка плавкая ППН-39-X3-3-315А-УХЛ3-КЭАЗ
120259 Вставка плавкая ППН-39-Х3-3-355А-УХЛ3-КЭАЗ
111399 Вставка плавкая ППН-39-X3-3-400А-УХЛ3-КЭАЗ
111400 Вставка плавкая ППН-39-X3-3-500А-УХЛ3-КЭАЗ
111401 Вставка плавкая ППН-39-X3-3-630А-УХЛ3-КЭАЗ
120260 Вставка плавкая ППН-39-Х3-3-400А-Т3-КЭАЗ
Плавкие вставки ППН-41 X3 габарит 4 от 630А до 1250А
111404 Вставка плавкая ППН-41-X3-4-630А-УХЛ3-КЭАЗ
111405 Вставка плавкая ППН-41-X3-4-800А-УХЛ3-КЭАЗ
111402 Вставка плавкая ППН-41-X3-4-1000А-УХЛ3-КЭАЗ
111403 Вставка плавкая ППН-41-X3-4-1250А-УХЛ3-КЭАЗ
120268 Вставка плавкая ППН-41-Х3-4A-1000А-УХЛ3-КЭАЗ
Держатели плавких вставок ППН-33, ППН-35, ППН-37, ППН-39, ППН-41
110444 Основание ППН-0-И3-УХЛ3-КЭАЗ
120014 Основание ППН-00-И1-В-УХЛ3-КЭАЗ
120015 Основание ППН-00-И1-УХЛ3-КЭАЗ
110357 Основание ППН-00-И2-УХЛ3-КЭАЗ
110445 Основание ППН-00-И3-УХЛ3-КЭАЗ
120016 Основание ППН-1-И1-УХЛ3-КЭАЗ
110358 Основание ППН-1-И2-УХЛ3-КЭАЗ
110446 Основание ППН-1-И3-УХЛ3-КЭАЗ
120017 Основание ППН-2-И1-УХЛ3-КЭАЗ
110359 Основание ППН-2-И2-УХЛ3-КЭАЗ
110447 Основание ППН-2-И3-УХЛ3-КЭАЗ
120018 Основание ППН-3-И1-УХЛ3-КЭАЗ
110360 Основание ППН-3-И2-УХЛ3-КЭАЗ
110448 Основание ППН-3-И3-УХЛ3-КЭАЗ
110361 Основание ППН-4-И2-УХЛ3-КЭАЗ
110449 Основание ППН-4-И3-УХЛ3-КЭАЗ
Ручка съёма для плавких вставок ППН
110460 Рукоятка съема ППН/ПН2-УХЛ3-КЭАЗ
110459 Рукоятка съема ППН/ПН2-Ф-УХЛ3-КЭАЗ

Плавкие вставки ППН типа gG КЭАЗ предназначены для защиты при перегрузках и коротких замыканиях силовых вспомогательных цепей электроустановок промышленных предприятий, общественных и жилых зданий, трехфазного переменного тока с номинальным напряжением до 500 В частоты 50 и 60 Гц. Соответствуют стандартам ГОСТ Р МЭК 60269-1-2010.
Номинальные токи: 2-1250 А;
Номинальные напряжения: ~ 500 В
Отключающая способность: до 50 кА;
Диапазон отключения: gG;
Габариты: 00С, 00, 0, 1, 2, 3, 4.
Степень защиты: IP00
Соответствуют требованиям ГОСТ Р МЭК 60269-1.
Монтаж: на собственном изоляционном основании, в контакты основания.
Климатическое исполнение: УХЛЗ;
Рабочая температура: от -60° до +40°С;
Группа условий эксплуатации: М7, М25;
Рабочее положение: вертикальное или горизонтальное.
Дополнительные устройства:
-Основания и контакты основания (держатели);
-Рукоятка для смены плавких вставок.
Плавкие элементы изготовлены из электротехнической меди с нанесением напайки из олова.
Ножи плавких вставок и контакты оснований изготовлены из электротехнической меди с гальваническим покрытием (оловянирование).
Токоведущие элементы выполнены из высококачественной электротехнической меди марки М.
Наполнитель предохранителей - кварцевый песок высокой очистки, обеспечивает эффективное гашение электрической дуги внутри предохранителя при его срабатывании.
Артикулы и изделия:
Плавкие вставки ППН X1 габариты 00, 1, 2, 3, 4 от 2 до 1600А
120166 Вставка плавкая ППН-33-Х1-00-2А-УХЛ3-КЭАЗ
120169 Вставка плавкая ППН-33-Х1-00-4А-УХЛ3-КЭАЗ
120170 Вставка плавкая ППН-33-Х1-00-6А-УХЛ3-КЭАЗ
120173 Вставка плавкая ППН-33-Х1-00-10А-УХЛ3-КЭАЗ
120175 Вставка плавкая ППН-33-Х1-00-12А-УХЛ3-КЭАЗ
120177 Вставка плавкая ППН-33-Х1-00-16А-УХЛ3-КЭАЗ
120179 Вставка плавкая ППН-33-Х1-00-20А-УХЛ3-КЭАЗ
120180 Вставка плавкая ППН-33-Х1-00-25А-УХЛ3-КЭАЗ
120182 Вставка плавкая ППН-33-Х1-00-32А-УХЛ3-КЭАЗ
120185 Вставка плавкая ППН-33-Х1-00-40А-УХЛ3-КЭАЗ
120186 Вставка плавкая ППН-33-Х1-00-50А-УХЛ3-КЭАЗ
120190 Вставка плавкая ППН-33-Х1-00-63А-УХЛ3-КЭАЗ
120192 Вставка плавкая ППН-33-Х1-00-80А-УХЛ3-КЭАЗ
120194 Вставка плавкая ППН-33-Х1-00-100А-УХЛ3-КЭАЗ
120196 Вставка плавкая ППН-33-Х1-00-125А-УХЛ3-КЭАЗ
120197 Вставка плавкая ППН-33-Х1-00-160А-УХЛ3-КЭАЗ
120235 Вставка плавкая ППН-35-Х1-1-125А-УХЛ3-КЭАЗ
120236 Вставка плавкая ППН-35-Х1-1-160А-УХЛ3-КЭАЗ
120244 Вставка плавкая ППН-37-Х1-2-100А-УХЛ3-КЭАЗ
120245 Вставка плавкая ППН-37-Х1-2-160А-УХЛ3-КЭАЗ
120247 Вставка плавкая ППН-37-Х1-2-250А-УХЛ3-КЭАЗ
120248 Вставка плавкая ППН-37-Х1-2-315А-УХЛ3-КЭАЗ
120251 Вставка плавкая ППН-37-Х1-2-400А-УХЛ3-КЭАЗ
120261 Вставка плавкая ППН-39-Х1-3-400А-УХЛ3-КЭАЗ
120272 Вставка плавкая ППН-41-Х1-4A-1600А-УХЛ3-КЭАЗ
Плавкие вставки ППН-33 X3 габарит 0 от 4А до160А
120203 Вставка плавкая ППН-33-Х3-0-4А-УХЛ3-КЭАЗ
120212 Вставка плавкая ППН-33-Х3-0-16А-УХЛ3-КЭАЗ
120214 Вставка плавкая ППН-33-Х3-0-20А-УХЛ3-КЭАЗ
120216 Вставка плавкая ППН-33-Х3-0-25А-УХЛ3-КЭАЗ
120218 Вставка плавкая ППН-33-Х3-0-32А-УХЛ3-КЭАЗ
111342 Вставка плавкая ППН-33-X3-0-40А-УХЛ3-КЭАЗ
111344 Вставка плавкая ППН-33-X3-0-50А-УХЛ3-КЭАЗ
111345 Вставка плавкая ППН-33-X3-0-63А-УХЛ3-КЭАЗ
111346 Вставка плавкая ППН-33-X3-0-80А-УХЛ3-КЭАЗ
111338 Вставка плавкая ППН-33-X3-0-100А-УХЛ3-КЭАЗ
111339 Вставка плавкая ППН-33-X3-0-125А-УХЛ3-КЭАЗ
111341 Вставка плавкая ППН-33-X3-0-160А-УХЛ3-КЭАЗ
Плавкие вставки ППН-33 X3 габарит 00 от 6А до160А
111357 Вставка плавкая ППН-33-X3-00-6А-УХЛ3-КЭАЗ
111347 Вставка плавкая ППН-33-X3-00-10А-УХЛ3-КЭАЗ
111350 Вставка плавкая ППН-33-X3-00-16А-УХЛ3-КЭАЗ
111352 Вставка плавкая ППН-33-X3-00-20А-УХЛ3-КЭАЗ
111353 Вставка плавкая ППН-33-X3-00-25А-УХЛ3-КЭАЗ
111354 Вставка плавкая ППН-33-X3-00-32А-УХЛ3-КЭАЗ
111355 Вставка плавкая ППН-33-X3-00-40А-УХЛ3-КЭАЗ
111356 Вставка плавкая ППН-33-X3-00-50А-УХЛ3-КЭАЗ
111358 Вставка плавкая ППН-33-X3-00-63А-УХЛ3-КЭАЗ
111359 Вставка плавкая ППН-33-X3-00-80А-УХЛ3-КЭАЗ
111348 Вставка плавкая ППН-33-X3-00-100А-УХЛ3-КЭАЗ
111349 Вставка плавкая ППН-33-X3-00-125А-УХЛ3-КЭАЗ
111351 Вставка плавкая ППН-33-X3-00-160А-УХЛ3-КЭАЗ
120172 Вставка плавкая ППН-33-Х3-00-10А-Т3-КЭАЗ
120178 Вставка плавкая ППН-33-Х3-00-20А-Т3-КЭАЗ
120181 Вставка плавкая ППН-33-Х3-00-32А-Т3-КЭАЗ
120183 Вставка плавкая ППН-33-Х3-00-40А-Т3-КЭАЗ
120188 Вставка плавкая ППН-33-Х3-00-63А-Т3-КЭАЗ
120193 Вставка плавкая ППН-33-Х3-00-100А-Т3-КЭАЗ
Плавкие вставки ППН-33 X3 габарит 00C от 6А до100А
111368 Вставка плавкая ППН-33-X3-00С-6А-УХЛ3-КЭАЗ
111360 Вставка плавкая ППН-33-X3-00С-10А-УХЛ3-КЭАЗ
111362 Вставка плавкая ППН-33-X3-00С-16А-УХЛ3-КЭАЗ
111363 Вставка плавкая ППН-33-X3-00С-20А-УХЛ3-КЭАЗ
111364 Вставка плавкая ППН-33-X3-00С-25А-УХЛ3-КЭАЗ
111365 Вставка плавкая ППН-33-X3-00С-32А-УХЛ3-КЭАЗ
111366 Вставка плавкая ППН-33-X3-00С-40А-УХЛ3-КЭАЗ
111367 Вставка плавкая ППН-33-X3-00С-50А-УХЛ3-КЭАЗ
111369 Вставка плавкая ППН-33-X3-00С-63А-УХЛ3-КЭАЗ
111370 Вставка плавкая ППН-33-X3-00С-80А-УХЛ3-КЭАЗ
111361 Вставка плавкая ППН-33-X3-00С-100А-УХЛ3-КЭАЗ
Плавкие вставки ППН-35 X3 габарит 1 от 10А до 250А
111371 Вставка плавкая ППН-35-X3-1-10А-УХЛ3-КЭАЗ
111374 Вставка плавкая ППН-35-X3-1-16А-УХЛ3-КЭАЗ
111376 Вставка плавкая ППН-35-X3-1-20А-УХЛ3-КЭАЗ
120225 Вставка плавкая ППН-35-Х3-1-25А-УХЛ3-КЭАЗ
120229 Вставка плавкая ППН-35-Х3-1-40А-УХЛ3-КЭАЗ
111379 Вставка плавкая ППН-35-X3-1-32А-УХЛ3-КЭАЗ
120232 Вставка плавкая ППН-35-Х3-1-50А-УХЛ3-КЭАЗ
111380 Вставка плавкая ППН-35-X3-1-63А-УХЛ3-КЭАЗ
111381 Вставка плавкая ППН-35-X3-1-80А-УХЛ3-КЭАЗ
111372 Вставка плавкая ППН-35-X3-1-100А-УХЛ3-КЭАЗ
111373 Вставка плавкая ППН-35-X3-1-125А-УХЛ3-КЭАЗ
111375 Вставка плавкая ППН-35-X3-1-160А-УХЛ3-КЭАЗ
111377 Вставка плавкая ППН-35-X3-1-200А-УХЛ3-КЭАЗ
111378 Вставка плавкая ППН-35-X3-1-250А-УХЛ3-КЭАЗ
Плавкие вставки ППН-37 X3 габарит 2 от 40А до 400А
111388 Вставка плавкая ППН-37-X3-2-40А-УХЛ3-КЭАЗ
111391 Вставка плавкая ППН-37-X3-2-50А-УХЛ3-КЭАЗ
111392 Вставка плавкая ППН-37-X3-2-63А-УХЛ3-КЭАЗ
111393 Вставка плавкая ППН-37-X3-2-80А-УХЛ3-КЭАЗ
111382 Вставка плавкая ППН-37-X3-2-100А-УХЛ3-КЭАЗ
111383 Вставка плавкая ППН-37-X3-2-125А-УХЛ3-КЭАЗ
111384 Вставка плавкая ППН-37-X3-2-160А-УХЛ3-КЭАЗ
111385 Вставка плавкая ППН-37-X3-2-200А-УХЛ3-КЭАЗ
111386 Вставка плавкая ППН-37-X3-2-250А-УХЛ3-КЭАЗ
111387 Вставка плавкая ППН-37-X3-2-315А-УХЛ3-КЭАЗ
120250 Вставка плавкая ППН-37-Х3-2-355А-УХЛ3-КЭАЗ
111390 Вставка плавкая ППН-37-X3-2-400А-УХЛ3-КЭАЗ
Плавкие вставки ППН-39 X3 габарит 3 от 63А до 630А
120254 Вставка плавкая ППН-39-Х3-3-63А-УХЛ3-КЭАЗ
111394 Вставка плавкая ППН-39-X3-3-100А-УХЛ3-КЭАЗ
120257 Вставка плавкая ППН-39-Х3-3-125А-УХЛ3-КЭАЗ
111395 Вставка плавкая ППН-39-X3-3-160А-УХЛ3-КЭАЗ
111396 Вставка плавкая ППН-39-X3-3-200А-УХЛ3-КЭАЗ
111397 Вставка плавкая ППН-39-X3-3-250А-УХЛ3-КЭАЗ
111398 Вставка плавкая ППН-39-X3-3-315А-УХЛ3-КЭАЗ
120259 Вставка плавкая ППН-39-Х3-3-355А-УХЛ3-КЭАЗ
111399 Вставка плавкая ППН-39-X3-3-400А-УХЛ3-КЭАЗ
111400 Вставка плавкая ППН-39-X3-3-500А-УХЛ3-КЭАЗ
111401 Вставка плавкая ППН-39-X3-3-630А-УХЛ3-КЭАЗ
120260 Вставка плавкая ППН-39-Х3-3-400А-Т3-КЭАЗ
Плавкие вставки ППН-41 X3 габарит 4 от 630А до 1250А
111404 Вставка плавкая ППН-41-X3-4-630А-УХЛ3-КЭАЗ
111405 Вставка плавкая ППН-41-X3-4-800А-УХЛ3-КЭАЗ
111402 Вставка плавкая ППН-41-X3-4-1000А-УХЛ3-КЭАЗ
111403 Вставка плавкая ППН-41-X3-4-1250А-УХЛ3-КЭАЗ
120268 Вставка плавкая ППН-41-Х3-4A-1000А-УХЛ3-КЭАЗ
Держатели плавких вставок ППН-33, ППН-35, ППН-37, ППН-39, ППН-41
110444 Основание ППН-0-И3-УХЛ3-КЭАЗ
120014 Основание ППН-00-И1-В-УХЛ3-КЭАЗ
120015 Основание ППН-00-И1-УХЛ3-КЭАЗ
110357 Основание ППН-00-И2-УХЛ3-КЭАЗ
110445 Основание ППН-00-И3-УХЛ3-КЭАЗ
120016 Основание ППН-1-И1-УХЛ3-КЭАЗ
110358 Основание ППН-1-И2-УХЛ3-КЭАЗ
110446 Основание ППН-1-И3-УХЛ3-КЭАЗ
120017 Основание ППН-2-И1-УХЛ3-КЭАЗ
110359 Основание ППН-2-И2-УХЛ3-КЭАЗ
110447 Основание ППН-2-И3-УХЛ3-КЭАЗ
120018 Основание ППН-3-И1-УХЛ3-КЭАЗ
110360 Основание ППН-3-И2-УХЛ3-КЭАЗ
110448 Основание ППН-3-И3-УХЛ3-КЭАЗ
110361 Основание ППН-4-И2-УХЛ3-КЭАЗ
110449 Основание ППН-4-И3-УХЛ3-КЭАЗ
Ручка съёма для плавких вставок ППН
110460 Рукоятка съема ППН/ПН2-УХЛ3-КЭАЗ
110459 Рукоятка съема ППН/ПН2-Ф-УХЛ3-КЭАЗ

Предохранители плавкие ножевые ППН ЭКФ - предназначаются для защиты кабельных линий и промышленных электроустановок от токов перегрузки и короткого замыкания, в электрических сетях переменного тока частотой 50 Гц с напряжением до 660 В и устанавливаются в низковольтные комплектные устройства, (в распределительные панели ЩО-70, вводно-распределительные устройства ВРУ1, шкафы распределительные силовые ШРС1 и т.п).
Номинальный ток: 630А.
Габарит; 4 (NH4).
Корпус предохранителя: из керамики.
-Корпус предохранителей засыпан мелкодисперсным кварцевым песком.
Отключающая способность: при 660В — 50кА.
-Наличие индикатора срабатывания.
-Предохранители монтируются и демонтируются с помощью универсального съемника.

Предохранители плавкие ножевые ППН ЭКФ - предназначаются для защиты кабельных линий и промышленных электроустановок от токов перегрузки и короткого замыкания, в электрических сетях переменного тока частотой 50 Гц с напряжением до 660 В и устанавливаются в низковольтные комплектные устройства, (в распределительные панели ЩО-70, вводно-распределительные устройства ВРУ1, шкафы распределительные силовые ШРС1 и т.п).
Номинальный ток: 63А.
Габарит; 00 (NH00).
Корпус предохранителя: из керамики.
-Корпус предохранителей засыпан мелкодисперсным кварцевым песком.
Отключающая способность: при 660В — 50кА.
-Наличие индикатора срабатывания.
-Предохранители монтируются и демонтируются с помощью универсального съемника.

Основание с держателем к ППН-41 EKF. Предназначен для установки плавких вставок. Габарит 4

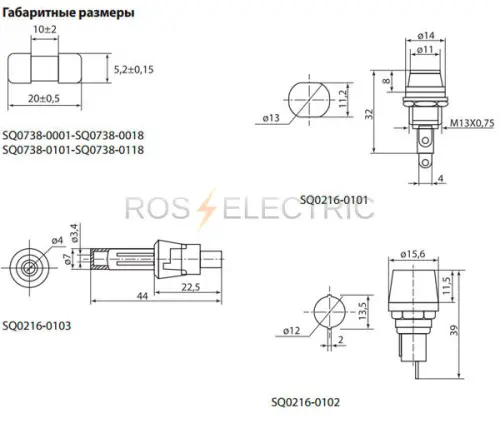

Плавкие вставки стеклянные ВПТ6 / Н520Т замедленного срабатывания ТДМ - предназначены для защиты кабельных линий от перегрузок и коротких замыканий, а также качестве токоограничительного элемента в широком спектре устройств.
Размер: 5,2х20мм.
Номинальный ток: 0,25 А.
Номинальное напряжение: 250В.
Артикулы и изделия:
SQ0738-0101 Плавкая вставка ВПТ6-1 0,16А
SQ0738-0110 Плавкая вставка ВПТ6-10 2А
SQ0738-0111 Плавкая вставка ВПТ6-11 3,15А
SQ0738-0112 Плавкая вставка ВПТ6-12 4А
SQ0738-0113 Плавкая вставка ВПТ6-13 5А
SQ0738-0102 Плавкая вставка ВПТ6-2 0,25А
SQ0738-0103 Плавкая вставка ВПТ6-3 0,315А
SQ0738-0104 Плавкая вставка ВПТ6-4 0,4А
SQ0738-0105 Плавкая вставка ВПТ6-5 0,5А
SQ0738-0106 Плавкая вставка ВПТ6-6 0,63А
SQ0738-0107 Плавкая вставка ВПТ6-7 1А
SQ0738-0108 Плавкая вставка ВПТ6-8 1,25А
SQ0738-0109 Плавкая вставка ВПТ6-9 1,6А
SQ0738-0116 Плавкая вставка Н520Т 10А
SQ0738-0117 Плавкая вставка Н520Т 12А
SQ0738-0118 Плавкая вставка Н520Т 16А
SQ0738-0114 Плавкая вставка Н520Т 6А
SQ0738-0115 Плавкая вставка Н520Т 8А

Силовые предохранители серии ПН2 КЭАЗ - предназначены для защиты при перегрузках и коротких замыканиях электрических сетей и электрооборудования промышленных промышленных предприятий, общественных и жилых зданий, трехфазного переменного тока с номинальным напряжением до 380 В частоты 50 и 60 Гц и цепей постоянного тока с номинальным напряжением 220 В.
Материал ножей и контактных оснований: электротехническая медь с гальваническим покрытием (оловянное).
Материал корпуса: керамика.
Материал наполнителя: кварцевый песок высокой очистки.
Климатическое исполнение: УЗ.
Диапазон рабочих температур: от -60°С до +40°С.
Группа условий эксплуатации: М7.
Рабочее положение в пространстве: вертикальное или горизонтальное.
Номинальный ток переменный ток:380В.
Номинальный ток постоянный ток:220В.
Предельный ток отключения:100кА.
Номинальный ток: 100А.
Артикулы и изделия:
120102 Вставка плавкая ПН2-100-10А-У3
120103 Вставка плавкая ПН2-100-16А-У3
120104 Вставка плавкая ПН2-100-20А-У3
120105 Вставка плавкая ПН2-100-25А-У3
110865 Вставка плавкая ПН2-100-31,5А-У3
110867 Вставка плавкая ПН2-100-40А-У3
110869 Вставка плавкая ПН2-100-50А-У3
110871 Вставка плавкая ПН2-100-63А-У3
110873 Вставка плавкая ПН2-100-80А-У3
110863 Вставка плавкая ПН2-100-100А-У3
120114 Вставка плавкая ПН2-250-40А-У3
120115 Вставка плавкая ПН2-250-50А-У3
120116 Вставка плавкая ПН2-250-63А-У3
110886 Вставка плавкая ПН2-250-80А-У3
110876 Вставка плавкая ПН2-250-100А-У3
110878 Вставка плавкая ПН2-250-125А-У3
110880 Вставка плавкая ПН2-250-160А-У3
110882 Вставка плавкая ПН2-250-200А-У3
110883 Вставка плавкая ПН2-250-250А-У3
120121 Вставка плавкая ПН2-400-100А-У3
120122 Вставка плавкая ПН2-400-160А-У3
110888 Вставка плавкая ПН2-400-200А-У3
110889 Вставка плавкая ПН2-400-250А-У3
110890 Вставка плавкая ПН2-400-315А-У3
110891 Вставка плавкая ПН2-400-355А-У3
110892 Вставка плавкая ПН2-400-400А-У3
120123 Вставка плавкая ПН2-600-200А-У3
120124 Вставка плавкая ПН2-600-250А-У3
110893 Вставка плавкая ПН2-600-315А-У3
110894 Вставка плавкая ПН2-600-400А-У3
110895 Вставка плавкая ПН2-600-500А-У3
110896 Вставка плавкая ПН2-600-630А-У3

Предохранители плавкие серии ППНН ТДМ - предназначены для защиты промышленного оборудования и кабельных линий от перегрузок и короткого замыкания.
Применяются в изготовление: вводно-распределительных устройств (ВРУ), шкафов и пунктов распределительные (ШРС, ШР, ПР), в оборудование трансформаторных подстанций (КСО, ЩО), шкафах и ящиках управления.
Контакты плавкой вставки и держателя изготовлены из электротехнической меди с гальваническим покрытием сплавом олово-висмут.
Плавкий элемент выполнен из фосфористой бронзы (сплав меди с цинком с добавлением фосфора).
В конструкции плавкой вставки предусмотрен специальный индикатор, для визуального контроля срабатывания.
Корпус плавкой вставки наполнен сухим кварцевым песком высокой химической очистки.
Тип предохранителя: gG (защита с отключающей способностью во всем диапазоне от перегрузок и короткого замыкания, предохранитель служит для общего применения)
Габарит: 00.
Номинальный ток: 63А.

Низковольтные плавкие предохранители наполненные серии ППН НВА Коренево - предназначены для защиты электрических цепей трехфазного переменного тока с номинальным напряжением до 1000 В частоты 50,60 Гц, и с номинальным напряжением постоянного тока до 440 В включительно от перегрузок и токов короткого замыкания.
Для основания: 33-160А.
Без основания (без держателя) (X).
Без указателя срабатывания и свободных контактов (0).
Габарит: 00С.
Климтическое исполнение и категория размещения: УХЛ3
Номинальный ток: 8А.
Номинальное напряжение,Uп,/Номинальная отключающая способность: 220В ~ 400В/100 кА.
Диапазон отключения и категория применения:gG-gL.

Плавкие вставки ППН типа gG КЭАЗ предназначены для защиты при перегрузках и коротких замыканиях силовых вспомогательных цепей электроустановок промышленных предприятий, общественных и жилых зданий, трехфазного переменного тока с номинальным напряжением до 500 В частоты 50 и 60 Гц. Соответствуют стандартам ГОСТ Р МЭК 60269-1-2010.
Номинальные токи: 2-1250 А;
Номинальные напряжения: ~ 500 В
Отключающая способность: до 50 кА;
Диапазон отключения: gG;
Габариты: 00С, 00, 0, 1, 2, 3, 4.
Степень защиты: IP00
Соответствуют требованиям ГОСТ Р МЭК 60269-1.
Монтаж: на собственном изоляционном основании, в контакты основания.
Климатическое исполнение: УХЛЗ;
Рабочая температура: от -60° до +40°С;
Группа условий эксплуатации: М7, М25;
Рабочее положение: вертикальное или горизонтальное.
Дополнительные устройства:
-Основания и контакты основания (держатели);
-Рукоятка для смены плавких вставок.
Плавкие элементы изготовлены из электротехнической меди с нанесением напайки из олова.
Ножи плавких вставок и контакты оснований изготовлены из электротехнической меди с гальваническим покрытием (оловянирование).
Токоведущие элементы выполнены из высококачественной электротехнической меди марки М.
Наполнитель предохранителей - кварцевый песок высокой очистки, обеспечивает эффективное гашение электрической дуги внутри предохранителя при его срабатывании.
Артикулы и изделия:
Плавкие вставки ППН-39 X3 габарит 3 от 63А до 630А
120254 Вставка плавкая ППН-39-Х3-3-63А-УХЛ3-КЭАЗ
111394 Вставка плавкая ППН-39-X3-3-100А-УХЛ3-КЭАЗ
120257 Вставка плавкая ППН-39-Х3-3-125А-УХЛ3-КЭАЗ
111395 Вставка плавкая ППН-39-X3-3-160А-УХЛ3-КЭАЗ
111396 Вставка плавкая ППН-39-X3-3-200А-УХЛ3-КЭАЗ
111397 Вставка плавкая ППН-39-X3-3-250А-УХЛ3-КЭАЗ
111398 Вставка плавкая ППН-39-X3-3-315А-УХЛ3-КЭАЗ
120259 Вставка плавкая ППН-39-Х3-3-355А-УХЛ3-КЭАЗ
111399 Вставка плавкая ППН-39-X3-3-400А-УХЛ3-КЭАЗ
111400 Вставка плавкая ППН-39-X3-3-500А-УХЛ3-КЭАЗ
111401 Вставка плавкая ППН-39-X3-3-630А-УХЛ3-КЭАЗ
120260 Вставка плавкая ППН-39-Х3-3-400А-Т3-КЭАЗ
Плавкие вставки ППН-37 X3 габарит 2 от 40А до 400А
111388 Вставка плавкая ППН-37-X3-2-40А-УХЛ3-КЭАЗ
111391 Вставка плавкая ППН-37-X3-2-50А-УХЛ3-КЭАЗ
111392 Вставка плавкая ППН-37-X3-2-63А-УХЛ3-КЭАЗ
111393 Вставка плавкая ППН-37-X3-2-80А-УХЛ3-КЭАЗ
111382 Вставка плавкая ППН-37-X3-2-100А-УХЛ3-КЭАЗ
111383 Вставка плавкая ППН-37-X3-2-125А-УХЛ3-КЭАЗ
111384 Вставка плавкая ППН-37-X3-2-160А-УХЛ3-КЭАЗ
111385 Вставка плавкая ППН-37-X3-2-200А-УХЛ3-КЭАЗ
111386 Вставка плавкая ППН-37-X3-2-250А-УХЛ3-КЭАЗ
111387 Вставка плавкая ППН-37-X3-2-315А-УХЛ3-КЭАЗ
120250 Вставка плавкая ППН-37-Х3-2-355А-УХЛ3-КЭАЗ
111390 Вставка плавкая ППН-37-X3-2-400А-УХЛ3-КЭАЗ
Плавкие вставки ППН-35 X3 габарит 1 от 10А до 250А
111371 Вставка плавкая ППН-35-X3-1-10А-УХЛ3-КЭАЗ
111374 Вставка плавкая ППН-35-X3-1-16А-УХЛ3-КЭАЗ
111376 Вставка плавкая ППН-35-X3-1-20А-УХЛ3-КЭАЗ
120225 Вставка плавкая ППН-35-Х3-1-25А-УХЛ3-КЭАЗ
120229 Вставка плавкая ППН-35-Х3-1-40А-УХЛ3-КЭАЗ
111379 Вставка плавкая ППН-35-X3-1-32А-УХЛ3-КЭАЗ
120232 Вставка плавкая ППН-35-Х3-1-50А-УХЛ3-КЭАЗ
111380 Вставка плавкая ППН-35-X3-1-63А-УХЛ3-КЭАЗ
111381 Вставка плавкая ППН-35-X3-1-80А-УХЛ3-КЭАЗ
111372 Вставка плавкая ППН-35-X3-1-100А-УХЛ3-КЭАЗ
111373 Вставка плавкая ППН-35-X3-1-125А-УХЛ3-КЭАЗ
111375 Вставка плавкая ППН-35-X3-1-160А-УХЛ3-КЭАЗ
111377 Вставка плавкая ППН-35-X3-1-200А-УХЛ3-КЭАЗ
111378 Вставка плавкая ППН-35-X3-1-250А-УХЛ3-КЭАЗ
Плавкие вставки ППН-33 X3 габарит 00C от 6А до100А
111368 Вставка плавкая ППН-33-X3-00С-6А-УХЛ3-КЭАЗ
111360 Вставка плавкая ППН-33-X3-00С-10А-УХЛ3-КЭАЗ
111362 Вставка плавкая ППН-33-X3-00С-16А-УХЛ3-КЭАЗ
111363 Вставка плавкая ППН-33-X3-00С-20А-УХЛ3-КЭАЗ
111364 Вставка плавкая ППН-33-X3-00С-25А-УХЛ3-КЭАЗ
111365 Вставка плавкая ППН-33-X3-00С-32А-УХЛ3-КЭАЗ
111366 Вставка плавкая ППН-33-X3-00С-40А-УХЛ3-КЭАЗ
111367 Вставка плавкая ППН-33-X3-00С-50А-УХЛ3-КЭАЗ
111369 Вставка плавкая ППН-33-X3-00С-63А-УХЛ3-КЭАЗ
111370 Вставка плавкая ППН-33-X3-00С-80А-УХЛ3-КЭАЗ
111361 Вставка плавкая ППН-33-X3-00С-100А-УХЛ3-КЭАЗ
Плавкие вставки ППН-33 X3 габарит 00 от 6А до160А
111357 Вставка плавкая ППН-33-X3-00-6А-УХЛ3-КЭАЗ
111347 Вставка плавкая ППН-33-X3-00-10А-УХЛ3-КЭАЗ
111350 Вставка плавкая ППН-33-X3-00-16А-УХЛ3-КЭАЗ
111352 Вставка плавкая ППН-33-X3-00-20А-УХЛ3-КЭАЗ
111353 Вставка плавкая ППН-33-X3-00-25А-УХЛ3-КЭАЗ
111354 Вставка плавкая ППН-33-X3-00-32А-УХЛ3-КЭАЗ
111355 Вставка плавкая ППН-33-X3-00-40А-УХЛ3-КЭАЗ
111356 Вставка плавкая ППН-33-X3-00-50А-УХЛ3-КЭАЗ
111358 Вставка плавкая ППН-33-X3-00-63А-УХЛ3-КЭАЗ
111359 Вставка плавкая ППН-33-X3-00-80А-УХЛ3-КЭАЗ
111348 Вставка плавкая ППН-33-X3-00-100А-УХЛ3-КЭАЗ
111349 Вставка плавкая ППН-33-X3-00-125А-УХЛ3-КЭАЗ
111351 Вставка плавкая ППН-33-X3-00-160А-УХЛ3-КЭАЗ
120172 Вставка плавкая ППН-33-Х3-00-10А-Т3-КЭАЗ
120178 Вставка плавкая ППН-33-Х3-00-20А-Т3-КЭАЗ
120181 Вставка плавкая ППН-33-Х3-00-32А-Т3-КЭАЗ
120183 Вставка плавкая ППН-33-Х3-00-40А-Т3-КЭАЗ
120188 Вставка плавкая ППН-33-Х3-00-63А-Т3-КЭАЗ
120193 Вставка плавкая ППН-33-Х3-00-100А-Т3-КЭАЗ
Плавкие вставки ППН-33 X3 габарит 0 от 4А до160А
120203 Вставка плавкая ППН-33-Х3-0-4А-УХЛ3-КЭАЗ
120212 Вставка плавкая ППН-33-Х3-0-16А-УХЛ3-КЭАЗ
120214 Вставка плавкая ППН-33-Х3-0-20А-УХЛ3-КЭАЗ
120216 Вставка плавкая ППН-33-Х3-0-25А-УХЛ3-КЭАЗ
120218 Вставка плавкая ППН-33-Х3-0-32А-УХЛ3-КЭАЗ
111342 Вставка плавкая ППН-33-X3-0-40А-УХЛ3-КЭАЗ
111344 Вставка плавкая ППН-33-X3-0-50А-УХЛ3-КЭАЗ
111345 Вставка плавкая ППН-33-X3-0-63А-УХЛ3-КЭАЗ
111346 Вставка плавкая ППН-33-X3-0-80А-УХЛ3-КЭАЗ
111338 Вставка плавкая ППН-33-X3-0-100А-УХЛ3-КЭАЗ
111339 Вставка плавкая ППН-33-X3-0-125А-УХЛ3-КЭАЗ
111341 Вставка плавкая ППН-33-X3-0-160А-УХЛ3-КЭАЗ
Плавкие вставки ППН X1 габариты 00, 1, 2, 3, 4 от 2 до 1600А
120166 Вставка плавкая ППН-33-Х1-00-2А-УХЛ3-КЭАЗ
120169 Вставка плавкая ППН-33-Х1-00-4А-УХЛ3-КЭАЗ
120170 Вставка плавкая ППН-33-Х1-00-6А-УХЛ3-КЭАЗ
120173 Вставка плавкая ППН-33-Х1-00-10А-УХЛ3-КЭАЗ
120175 Вставка плавкая ППН-33-Х1-00-12А-УХЛ3-КЭАЗ
120177 Вставка плавкая ППН-33-Х1-00-16А-УХЛ3-КЭАЗ
120179 Вставка плавкая ППН-33-Х1-00-20А-УХЛ3-КЭАЗ
120180 Вставка плавкая ППН-33-Х1-00-25А-УХЛ3-КЭАЗ
120182 Вставка плавкая ППН-33-Х1-00-32А-УХЛ3-КЭАЗ
120185 Вставка плавкая ППН-33-Х1-00-40А-УХЛ3-КЭАЗ
120186 Вставка плавкая ППН-33-Х1-00-50А-УХЛ3-КЭАЗ
120190 Вставка плавкая ППН-33-Х1-00-63А-УХЛ3-КЭАЗ
120192 Вставка плавкая ППН-33-Х1-00-80А-УХЛ3-КЭАЗ
120194 Вставка плавкая ППН-33-Х1-00-100А-УХЛ3-КЭАЗ
120196 Вставка плавкая ППН-33-Х1-00-125А-УХЛ3-КЭАЗ
120197 Вставка плавкая ППН-33-Х1-00-160А-УХЛ3-КЭАЗ
120235 Вставка плавкая ППН-35-Х1-1-125А-УХЛ3-КЭАЗ
120236 Вставка плавкая ППН-35-Х1-1-160А-УХЛ3-КЭАЗ
120244 Вставка плавкая ППН-37-Х1-2-100А-УХЛ3-КЭАЗ
120245 Вставка плавкая ППН-37-Х1-2-160А-УХЛ3-КЭАЗ
120247 Вставка плавкая ППН-37-Х1-2-250А-УХЛ3-КЭАЗ
120248 Вставка плавкая ППН-37-Х1-2-315А-УХЛ3-КЭАЗ
120251 Вставка плавкая ППН-37-Х1-2-400А-УХЛ3-КЭАЗ
120261 Вставка плавкая ППН-39-Х1-3-400А-УХЛ3-КЭАЗ
120272 Вставка плавкая ППН-41-Х1-4A-1600А-УХЛ3-КЭАЗ
Плавкие вставки ППН-41 X3 габарит 4 от 630А до 1250А
111404 Вставка плавкая ППН-41-X3-4-630А-УХЛ3-КЭАЗ
111405 Вставка плавкая ППН-41-X3-4-800А-УХЛ3-КЭАЗ
111402 Вставка плавкая ППН-41-X3-4-1000А-УХЛ3-КЭАЗ
111403 Вставка плавкая ППН-41-X3-4-1250А-УХЛ3-КЭАЗ
120268 Вставка плавкая ППН-41-Х3-4A-1000А-УХЛ3-КЭАЗ
Держатели плавких вставок ППН-33, ППН-35, ППН-37, ППН-39, ППН-41
110444 Основание ППН-0-И3-УХЛ3-КЭАЗ
120014 Основание ППН-00-И1-В-УХЛ3-КЭАЗ
120015 Основание ППН-00-И1-УХЛ3-КЭАЗ
110357 Основание ППН-00-И2-УХЛ3-КЭАЗ
110445 Основание ППН-00-И3-УХЛ3-КЭАЗ
120016 Основание ППН-1-И1-УХЛ3-КЭАЗ
110358 Основание ППН-1-И2-УХЛ3-КЭАЗ
110446 Основание ППН-1-И3-УХЛ3-КЭАЗ
120017 Основание ППН-2-И1-УХЛ3-КЭАЗ
110359 Основание ППН-2-И2-УХЛ3-КЭАЗ
110447 Основание ППН-2-И3-УХЛ3-КЭАЗ
120018 Основание ППН-3-И1-УХЛ3-КЭАЗ
110360 Основание ППН-3-И2-УХЛ3-КЭАЗ
110448 Основание ППН-3-И3-УХЛ3-КЭАЗ
110361 Основание ППН-4-И2-УХЛ3-КЭАЗ
110449 Основание ППН-4-И3-УХЛ3-КЭАЗ
Ручка съёма для плавких вставок ППН
110460 Рукоятка съема ППН/ПН2-УХЛ3-КЭАЗ
110459 Рукоятка съема ППН/ПН2-Ф-УХЛ3-КЭАЗ

Плавкие вставки ППН типа gG КЭАЗ предназначены для защиты при перегрузках и коротких замыканиях силовых вспомогательных цепей электроустановок промышленных предприятий, общественных и жилых зданий, трехфазного переменного тока с номинальным напряжением до 500 В частоты 50 и 60 Гц. Соответствуют стандартам ГОСТ Р МЭК 60269-1-2010.
Номинальные токи: 2-1250 А;
Номинальные напряжения: ~ 500 В
Отключающая способность: до 50 кА;
Диапазон отключения: gG;
Габариты: 00С, 00, 0, 1, 2, 3, 4.
Степень защиты: IP00
Соответствуют требованиям ГОСТ Р МЭК 60269-1.
Монтаж: на собственном изоляционном основании, в контакты основания.
Климатическое исполнение: УХЛЗ;
Рабочая температура: от -60° до +40°С;
Группа условий эксплуатации: М7, М25;
Рабочее положение: вертикальное или горизонтальное.
Дополнительные устройства:
-Основания и контакты основания (держатели);
-Рукоятка для смены плавких вставок.
Плавкие элементы изготовлены из электротехнической меди с нанесением напайки из олова.
Ножи плавких вставок и контакты оснований изготовлены из электротехнической меди с гальваническим покрытием (оловянирование).
Токоведущие элементы выполнены из высококачественной электротехнической меди марки М.
Наполнитель предохранителей - кварцевый песок высокой очистки, обеспечивает эффективное гашение электрической дуги внутри предохранителя при его срабатывании.
Артикулы и изделия:
Плавкие вставки ППН-33 X3 габарит 00C от 6А до100А
111368 Вставка плавкая ППН-33-X3-00С-6А-УХЛ3-КЭАЗ
111360 Вставка плавкая ППН-33-X3-00С-10А-УХЛ3-КЭАЗ
111362 Вставка плавкая ППН-33-X3-00С-16А-УХЛ3-КЭАЗ
111363 Вставка плавкая ППН-33-X3-00С-20А-УХЛ3-КЭАЗ
111364 Вставка плавкая ППН-33-X3-00С-25А-УХЛ3-КЭАЗ
111365 Вставка плавкая ППН-33-X3-00С-32А-УХЛ3-КЭАЗ
111366 Вставка плавкая ППН-33-X3-00С-40А-УХЛ3-КЭАЗ
111367 Вставка плавкая ППН-33-X3-00С-50А-УХЛ3-КЭАЗ
111369 Вставка плавкая ППН-33-X3-00С-63А-УХЛ3-КЭАЗ
111370 Вставка плавкая ППН-33-X3-00С-80А-УХЛ3-КЭАЗ
111361 Вставка плавкая ППН-33-X3-00С-100А-УХЛ3-КЭАЗ
Плавкие вставки ППН-33 X3 габарит 00 от 6А до160А
111357 Вставка плавкая ППН-33-X3-00-6А-УХЛ3-КЭАЗ
111347 Вставка плавкая ППН-33-X3-00-10А-УХЛ3-КЭАЗ
111350 Вставка плавкая ППН-33-X3-00-16А-УХЛ3-КЭАЗ
111352 Вставка плавкая ППН-33-X3-00-20А-УХЛ3-КЭАЗ
111353 Вставка плавкая ППН-33-X3-00-25А-УХЛ3-КЭАЗ
111354 Вставка плавкая ППН-33-X3-00-32А-УХЛ3-КЭАЗ
111355 Вставка плавкая ППН-33-X3-00-40А-УХЛ3-КЭАЗ
111356 Вставка плавкая ППН-33-X3-00-50А-УХЛ3-КЭАЗ
111358 Вставка плавкая ППН-33-X3-00-63А-УХЛ3-КЭАЗ
111359 Вставка плавкая ППН-33-X3-00-80А-УХЛ3-КЭАЗ
111348 Вставка плавкая ППН-33-X3-00-100А-УХЛ3-КЭАЗ
111349 Вставка плавкая ППН-33-X3-00-125А-УХЛ3-КЭАЗ
111351 Вставка плавкая ППН-33-X3-00-160А-УХЛ3-КЭАЗ
120172 Вставка плавкая ППН-33-Х3-00-10А-Т3-КЭАЗ
120178 Вставка плавкая ППН-33-Х3-00-20А-Т3-КЭАЗ
120181 Вставка плавкая ППН-33-Х3-00-32А-Т3-КЭАЗ
120183 Вставка плавкая ППН-33-Х3-00-40А-Т3-КЭАЗ
120188 Вставка плавкая ППН-33-Х3-00-63А-Т3-КЭАЗ
120193 Вставка плавкая ППН-33-Х3-00-100А-Т3-КЭАЗ
Плавкие вставки ППН-33 X3 габарит 0 от 4А до160А
120203 Вставка плавкая ППН-33-Х3-0-4А-УХЛ3-КЭАЗ
120212 Вставка плавкая ППН-33-Х3-0-16А-УХЛ3-КЭАЗ
120214 Вставка плавкая ППН-33-Х3-0-20А-УХЛ3-КЭАЗ
120216 Вставка плавкая ППН-33-Х3-0-25А-УХЛ3-КЭАЗ
120218 Вставка плавкая ППН-33-Х3-0-32А-УХЛ3-КЭАЗ
111342 Вставка плавкая ППН-33-X3-0-40А-УХЛ3-КЭАЗ
111344 Вставка плавкая ППН-33-X3-0-50А-УХЛ3-КЭАЗ
111345 Вставка плавкая ППН-33-X3-0-63А-УХЛ3-КЭАЗ
111346 Вставка плавкая ППН-33-X3-0-80А-УХЛ3-КЭАЗ
111338 Вставка плавкая ППН-33-X3-0-100А-УХЛ3-КЭАЗ
111339 Вставка плавкая ППН-33-X3-0-125А-УХЛ3-КЭАЗ
111341 Вставка плавкая ППН-33-X3-0-160А-УХЛ3-КЭАЗ
Плавкие вставки ППН X1 габариты 00, 1, 2, 3, 4 от 2 до 1600А
120166 Вставка плавкая ППН-33-Х1-00-2А-УХЛ3-КЭАЗ
120169 Вставка плавкая ППН-33-Х1-00-4А-УХЛ3-КЭАЗ
120170 Вставка плавкая ППН-33-Х1-00-6А-УХЛ3-КЭАЗ
120173 Вставка плавкая ППН-33-Х1-00-10А-УХЛ3-КЭАЗ
120175 Вставка плавкая ППН-33-Х1-00-12А-УХЛ3-КЭАЗ
120177 Вставка плавкая ППН-33-Х1-00-16А-УХЛ3-КЭАЗ
120179 Вставка плавкая ППН-33-Х1-00-20А-УХЛ3-КЭАЗ
120180 Вставка плавкая ППН-33-Х1-00-25А-УХЛ3-КЭАЗ
120182 Вставка плавкая ППН-33-Х1-00-32А-УХЛ3-КЭАЗ
120185 Вставка плавкая ППН-33-Х1-00-40А-УХЛ3-КЭАЗ
120186 Вставка плавкая ППН-33-Х1-00-50А-УХЛ3-КЭАЗ
120190 Вставка плавкая ППН-33-Х1-00-63А-УХЛ3-КЭАЗ
120192 Вставка плавкая ППН-33-Х1-00-80А-УХЛ3-КЭАЗ
120194 Вставка плавкая ППН-33-Х1-00-100А-УХЛ3-КЭАЗ
120196 Вставка плавкая ППН-33-Х1-00-125А-УХЛ3-КЭАЗ
120197 Вставка плавкая ППН-33-Х1-00-160А-УХЛ3-КЭАЗ
120235 Вставка плавкая ППН-35-Х1-1-125А-УХЛ3-КЭАЗ
120236 Вставка плавкая ППН-35-Х1-1-160А-УХЛ3-КЭАЗ
120244 Вставка плавкая ППН-37-Х1-2-100А-УХЛ3-КЭАЗ
120245 Вставка плавкая ППН-37-Х1-2-160А-УХЛ3-КЭАЗ
120247 Вставка плавкая ППН-37-Х1-2-250А-УХЛ3-КЭАЗ
120248 Вставка плавкая ППН-37-Х1-2-315А-УХЛ3-КЭАЗ
120251 Вставка плавкая ППН-37-Х1-2-400А-УХЛ3-КЭАЗ
120261 Вставка плавкая ППН-39-Х1-3-400А-УХЛ3-КЭАЗ
120272 Вставка плавкая ППН-41-Х1-4A-1600А-УХЛ3-КЭАЗ
Плавкие вставки ППН-35 X3 габарит 1 от 10А до 250А
111371 Вставка плавкая ППН-35-X3-1-10А-УХЛ3-КЭАЗ
111374 Вставка плавкая ППН-35-X3-1-16А-УХЛ3-КЭАЗ
111376 Вставка плавкая ППН-35-X3-1-20А-УХЛ3-КЭАЗ
120225 Вставка плавкая ППН-35-Х3-1-25А-УХЛ3-КЭАЗ
120229 Вставка плавкая ППН-35-Х3-1-40А-УХЛ3-КЭАЗ
111379 Вставка плавкая ППН-35-X3-1-32А-УХЛ3-КЭАЗ
120232 Вставка плавкая ППН-35-Х3-1-50А-УХЛ3-КЭАЗ
111380 Вставка плавкая ППН-35-X3-1-63А-УХЛ3-КЭАЗ
111381 Вставка плавкая ППН-35-X3-1-80А-УХЛ3-КЭАЗ
111372 Вставка плавкая ППН-35-X3-1-100А-УХЛ3-КЭАЗ
111373 Вставка плавкая ППН-35-X3-1-125А-УХЛ3-КЭАЗ
111375 Вставка плавкая ППН-35-X3-1-160А-УХЛ3-КЭАЗ
111377 Вставка плавкая ППН-35-X3-1-200А-УХЛ3-КЭАЗ
111378 Вставка плавкая ППН-35-X3-1-250А-УХЛ3-КЭАЗ
Плавкие вставки ППН-37 X3 габарит 2 от 40А до 400А
111388 Вставка плавкая ППН-37-X3-2-40А-УХЛ3-КЭАЗ
111391 Вставка плавкая ППН-37-X3-2-50А-УХЛ3-КЭАЗ
111392 Вставка плавкая ППН-37-X3-2-63А-УХЛ3-КЭАЗ
111393 Вставка плавкая ППН-37-X3-2-80А-УХЛ3-КЭАЗ
111382 Вставка плавкая ППН-37-X3-2-100А-УХЛ3-КЭАЗ
111383 Вставка плавкая ППН-37-X3-2-125А-УХЛ3-КЭАЗ
111384 Вставка плавкая ППН-37-X3-2-160А-УХЛ3-КЭАЗ
111385 Вставка плавкая ППН-37-X3-2-200А-УХЛ3-КЭАЗ
111386 Вставка плавкая ППН-37-X3-2-250А-УХЛ3-КЭАЗ
111387 Вставка плавкая ППН-37-X3-2-315А-УХЛ3-КЭАЗ
120250 Вставка плавкая ППН-37-Х3-2-355А-УХЛ3-КЭАЗ
111390 Вставка плавкая ППН-37-X3-2-400А-УХЛ3-КЭАЗ
Плавкие вставки ППН-39 X3 габарит 3 от 63А до 630А
120254 Вставка плавкая ППН-39-Х3-3-63А-УХЛ3-КЭАЗ
111394 Вставка плавкая ППН-39-X3-3-100А-УХЛ3-КЭАЗ
120257 Вставка плавкая ППН-39-Х3-3-125А-УХЛ3-КЭАЗ
111395 Вставка плавкая ППН-39-X3-3-160А-УХЛ3-КЭАЗ
111396 Вставка плавкая ППН-39-X3-3-200А-УХЛ3-КЭАЗ
111397 Вставка плавкая ППН-39-X3-3-250А-УХЛ3-КЭАЗ
111398 Вставка плавкая ППН-39-X3-3-315А-УХЛ3-КЭАЗ
120259 Вставка плавкая ППН-39-Х3-3-355А-УХЛ3-КЭАЗ
111399 Вставка плавкая ППН-39-X3-3-400А-УХЛ3-КЭАЗ
111400 Вставка плавкая ППН-39-X3-3-500А-УХЛ3-КЭАЗ
111401 Вставка плавкая ППН-39-X3-3-630А-УХЛ3-КЭАЗ
120260 Вставка плавкая ППН-39-Х3-3-400А-Т3-КЭАЗ
Плавкие вставки ППН-41 X3 габарит 4 от 630А до 1250А
111404 Вставка плавкая ППН-41-X3-4-630А-УХЛ3-КЭАЗ
111405 Вставка плавкая ППН-41-X3-4-800А-УХЛ3-КЭАЗ
111402 Вставка плавкая ППН-41-X3-4-1000А-УХЛ3-КЭАЗ
111403 Вставка плавкая ППН-41-X3-4-1250А-УХЛ3-КЭАЗ
120268 Вставка плавкая ППН-41-Х3-4A-1000А-УХЛ3-КЭАЗ
Держатели плавких вставок ППН-33, ППН-35, ППН-37, ППН-39, ППН-41
110444 Основание ППН-0-И3-УХЛ3-КЭАЗ
120014 Основание ППН-00-И1-В-УХЛ3-КЭАЗ
120015 Основание ППН-00-И1-УХЛ3-КЭАЗ
110357 Основание ППН-00-И2-УХЛ3-КЭАЗ
110445 Основание ППН-00-И3-УХЛ3-КЭАЗ
120016 Основание ППН-1-И1-УХЛ3-КЭАЗ
110358 Основание ППН-1-И2-УХЛ3-КЭАЗ
110446 Основание ППН-1-И3-УХЛ3-КЭАЗ
120017 Основание ППН-2-И1-УХЛ3-КЭАЗ
110359 Основание ППН-2-И2-УХЛ3-КЭАЗ
110447 Основание ППН-2-И3-УХЛ3-КЭАЗ
120018 Основание ППН-3-И1-УХЛ3-КЭАЗ
110360 Основание ППН-3-И2-УХЛ3-КЭАЗ
110448 Основание ППН-3-И3-УХЛ3-КЭАЗ
110361 Основание ППН-4-И2-УХЛ3-КЭАЗ
110449 Основание ППН-4-И3-УХЛ3-КЭАЗ
Ручка съёма для плавких вставок ППН
110460 Рукоятка съема ППН/ПН2-УХЛ3-КЭАЗ
110459 Рукоятка съема ППН/ПН2-Ф-УХЛ3-КЭАЗ

Предохранители плавкие серии ППНИ типа gG общего применения ИЭК - предназначены для защиты промышленных электроустановок и кабельных линий от перегрузки и короткого замыкания. Используются в однофазных и трехфазных сетях напряжением до 660 В частоты 50 Гц.

-Диапазон рабочих температур: от –45 до +60 °С
-Отключающая способность: при 660 В-50 кА, а при 500 В-120 кА.
Номинальный ток: 500А.
Типоразмер (габарит): 3.
Классификационная группа: gG.
Степень защиты IP00.
Рабочее положение: вертикальное или горизонтальное.
Указатель срабатывания (индикатор): выдвижной шток (боек).
Материал контактов: медь с гальваническим покрытием сплавом олово висмут.

Предохранители плавкие серии ППНИ типа gG общего применения ИЭК - предназначены для защиты промышленных электроустановок и кабельных линий от перегрузки и короткого замыкания. Используются в однофазных и трехфазных сетях напряжением до 660 В частоты 50 Гц.

-Диапазон рабочих температур: от –45 до +60 °С
-Отключающая способность: при 660 В-50 кА, а при 500 В-120 кА.
Номинальный ток: 10А.
Типоразмер (габарит): 00.
Классификационная группа: gG.
Степень защиты IP00.
Рабочее положение: вертикальное или горизонтальное.
Указатель срабатывания (индикатор): выдвижной шток (боек).
Материал контактов: медь с гальваническим покрытием сплавом олово висмут.

Плавкие вставки стеклянные ВПТ6 / Н520Т замедленного срабатывания ТДМ - предназначены для защиты кабельных линий от перегрузок и коротких замыканий, а также качестве токоограничительного элемента в широком спектре устройств.
Размер: 5,2х20мм.
Номинальный ток: 5 А.
Номинальное напряжение: 250В.
Артикулы и изделия:
SQ0738-0101 Плавкая вставка ВПТ6-1 0,16А
SQ0738-0110 Плавкая вставка ВПТ6-10 2А
SQ0738-0111 Плавкая вставка ВПТ6-11 3,15А
SQ0738-0112 Плавкая вставка ВПТ6-12 4А
SQ0738-0113 Плавкая вставка ВПТ6-13 5А
SQ0738-0102 Плавкая вставка ВПТ6-2 0,25А
SQ0738-0103 Плавкая вставка ВПТ6-3 0,315А
SQ0738-0104 Плавкая вставка ВПТ6-4 0,4А
SQ0738-0105 Плавкая вставка ВПТ6-5 0,5А
SQ0738-0106 Плавкая вставка ВПТ6-6 0,63А
SQ0738-0107 Плавкая вставка ВПТ6-7 1А
SQ0738-0108 Плавкая вставка ВПТ6-8 1,25А
SQ0738-0109 Плавкая вставка ВПТ6-9 1,6А
SQ0738-0116 Плавкая вставка Н520Т 10А
SQ0738-0117 Плавкая вставка Н520Т 12А
SQ0738-0118 Плавкая вставка Н520Т 16А
SQ0738-0114 Плавкая вставка Н520Т 6А
SQ0738-0115 Плавкая вставка Н520Т 8А

Предохранители ножевые ПН-101 (плавкие вставки) без временной задержки gG/gL (стандартные предохранители) DEKraft- предназначены для защиты промышленных установок и кабельных линий от перегрузки и короткого замыкания. Предохранители ножевые используются в однофазных и трехфазных сетях переменного тока, напряжением до 660 В, частотой 50 Гц. (вводно-распределительные устройства, шкафы и пункты распределительные, оборудование трансформаторных подстанций, шкафы управления и низкого напряжения).
Номинальный ток: 400А.
Габарит: 3.
Внутри керамического корпуса находится медный плавкий элемент, соединенный точечной сваркой с контактными ножами. Плавкий элемент при сборке помещается точно в центр корпуса. При срабатывании предохранителя выгорают части плавкого элемента и возникшая дуга гасится.
Свободное пространство заполняется кварцевым песком строго определённой грануляции и химического состава. Это ограничивает температуру, развивающуюся в электрической дуге при коротком замыкании.
Отключающая способность: до 120 кА (при 500В) /50 кА (при 660В).
Наличие индикатора срабатывания (выдвижной шток).

Плавкие предохранители "YON pro" ножевого типа FG DKC - предназначены для защиты от токов перегрузки и короткого замыкания потребителей и кабелей в цепях переменного тока напряжением до 1150 В и цепях постоянного тока напряжением до 1000 В.
Предохранители серии "YON pro" применяются для защиты:
- электроустановок (ЭУ) от сверхтоков в составе главных распределительных щитов (ГРЩ), вводно-распределительных устройств (ВРУ), шкафах управления и собственных нужд (характеристика gG/gL);
- отходящих линий 0,4 кВ в низковольтных комплектных трансформаторных подстанциях (КТП) (характеристика gG/gL);
- электродвигателей от короткого замыкания и перегрузки, превышающей пусковые режимы (характеристика aM);
- полупроводников и электронных компонентов установки от короткого замыкания (характеристика aR);
- аккумуляторных батарей и ИБП от сверхтоков в цепях постоянного тока напряжением до 1000 В (характеристика gBat).

Плавкие предохранители "YON pro" ножевого типа FG DKC - предназначены для защиты от токов перегрузки и короткого замыкания потребителей и кабелей в цепях переменного тока напряжением до 1150 В и цепях постоянного тока напряжением до 1000 В.
Предохранители серии "YON pro" применяются для защиты:
- электроустановок (ЭУ) от сверхтоков в составе главных распределительных щитов (ГРЩ), вводно-распределительных устройств (ВРУ), шкафах управления и собственных нужд (характеристика gG/gL);
- отходящих линий 0,4 кВ в низковольтных комплектных трансформаторных подстанциях (КТП) (характеристика gG/gL);
- электродвигателей от короткого замыкания и перегрузки, превышающей пусковые режимы (характеристика aM);
- полупроводников и электронных компонентов установки от короткого замыкания (характеристика aR);
- аккумуляторных батарей и ИБП от сверхтоков в цепях постоянного тока напряжением до 1000 В (характеристика gBat).

Плавкие предохранители "YON pro" ножевого типа FG DKC - предназначены для защиты от токов перегрузки и короткого замыкания потребителей и кабелей в цепях переменного тока напряжением до 1150 В и цепях постоянного тока напряжением до 1000 В.
Предохранители серии "YON pro" применяются для защиты:
- электроустановок (ЭУ) от сверхтоков в составе главных распределительных щитов (ГРЩ), вводно-распределительных устройств (ВРУ), шкафах управления и собственных нужд (характеристика gG/gL);
- отходящих линий 0,4 кВ в низковольтных комплектных трансформаторных подстанциях (КТП) (характеристика gG/gL);
- электродвигателей от короткого замыкания и перегрузки, превышающей пусковые режимы (характеристика aM);
- полупроводников и электронных компонентов установки от короткого замыкания (характеристика aR);
- аккумуляторных батарей и ИБП от сверхтоков в цепях постоянного тока напряжением до 1000 В (характеристика gBat).
