Минимального и максимального напряжения

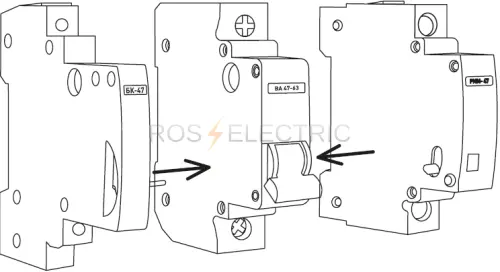

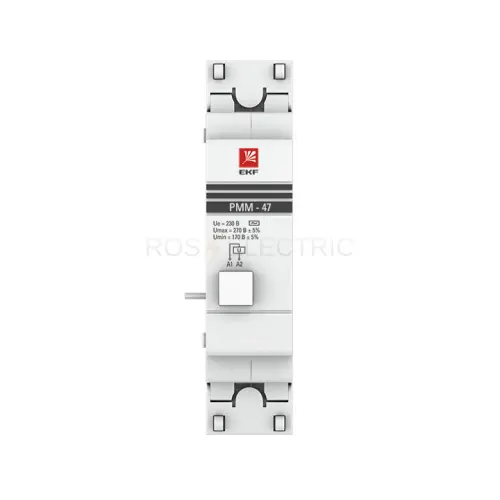

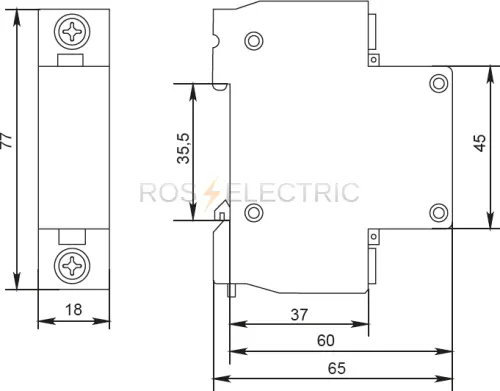

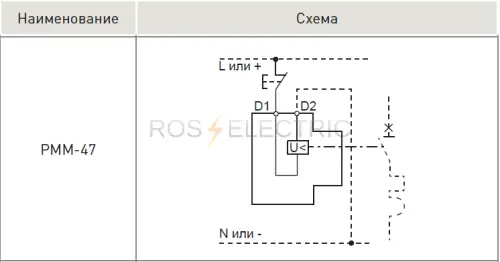

Расцепитель минимального и максимального напряжения РММ-47 - предназначен для отключения выключателей при недопустимом снижении или повышении напряжения. Конструктивно представляет собой электронный пороговый элемент, который подключается к контролируемой электрической цепи. К выходу порогового элемента подключен электромагнит, который через рычаг воздействует на механизм свободного расцепления выключателей.Используется для автоматических выключателей ВА 47-63 (4.5кА), автоматических выключателей ВА 47-63 (6кА),автоматических выключателей ВА 47-100, дифференциальных автоматов АД-32, для выключателей нагрузки ВН-63. Особенности работы расцепителей.
При срабатывании расцепителей РН-47 или РММ-47 из лицевой панели выступает кнопка «ВОЗВРАТ». Для повторного включения отключившегося выключателя необходимо нажать на кнопку «ВОЗВРАТ» до фиксации. Данная особенность исполнения конструкции расцепителей позволяет определить причину отключения выключателя: появление сверхтока или перегрузки в защищаемой цепи либо изменения напряжения до недопустимых значений либо дистанционное отключение.
В целях предотвращения выхода из строя катушки электромагнита расцепителя независимого РН-47 из-за перегрева, управление им должно осуществляться в импульсном режиме.Номинальное напряжение частотой 50 Гц, В 240/415 min 170 В ~max 270 В ~

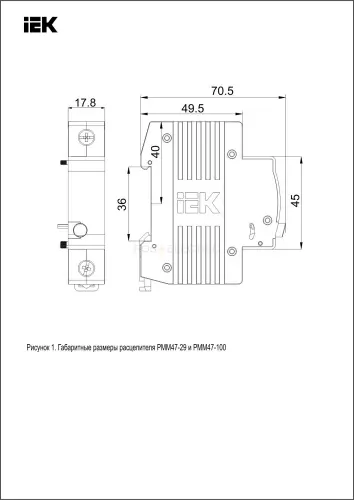

Расцепитель минимального/максимального напряжения РММ47 предназначен для отключения одно- , двух- или трехполюсного автоматического выключателя серии ВА47 при недопустимом снижении или повышении напряжения сети.
MVA00D-RN Расцепитель назависимый РН47 на DIN-рейку ИЭК
MVA00D-RMM Расцепитель минимального максимального напряжения РММ47 на DIN-рейку ИЭК

Расцепитель минимального напряжения UVT-X3 для автоматов NXB-125 Chint - предназначен для аварийного отключения при недопустимом снижении напряжения электрической сети.
Устанавливается с правой стороны выключателя. Расцепитель выдает сигнал на отключения при напряжении питания от 70% до 35% Us.
При напряжении сети ≤ 35% Ue расцепитель предотвращает включение автоматического выключателя.
При напряжении сети ≤ 70% Ue расцепитель срабатывает и вызвать отключение автоматического выключателя.
При напряжении сети ≤85% Ue расцепитель разрешает включение выключателя.
Напряжение управления расцепителем не должно превышать 110% Ue.
Номинальное напряжение изоляции, В:500;
Механическая износостойкость, циклов:4000;
Частота, Гц:0/50...60;
Номинальное напряжение питания цепи управления переменного тока, В:230;
Количество вспомогательных нормально разомкнутых (НО) контактов:1;
Количество вспомогательных нормально замкнутых (НЗ) контактов:1;
Количество переключающих контактов:0;
Род тока включения:Переменный ток (AC).

Расцепитель минимального и максимального напряжения РММ-47 - предназначен для отключения выключателей при недопустимом снижении или повышении напряжения. Конструктивно представляет собой электронный пороговый элемент, который подключается к контролируемой электрической цепи. К выходу порогового элемента подключен электромагнит, который через рычаг воздействует на механизм свободного расцепления выключателей.Используется для автоматических выключателей ВА 47-63 (4.5кА), автоматических выключателей ВА 47-63 (6кА),автоматических выключателей ВА 47-100, дифференциальных автоматов АД-32, для выключателей нагрузки ВН-63. Особенности работы расцепителей.
При срабатывании расцепителей РН-47 или РММ-47 из лицевой панели выступает кнопка «ВОЗВРАТ». Для повторного включения отключившегося выключателя необходимо нажать на кнопку «ВОЗВРАТ» до фиксации. Данная особенность исполнения конструкции расцепителей позволяет определить причину отключения выключателя: появление сверхтока или перегрузки в защищаемой цепи либо изменения напряжения до недопустимых значений либо дистанционное отключение.
В целях предотвращения выхода из строя катушки электромагнита расцепителя независимого РН-47 из-за перегрева, управление им должно осуществляться в импульсном режиме.Номинальное напряжение частотой 50 Гц, В 240/415 min 170 В ~max 270 В ~

Расцепитель минимального напряжения UVT-X1 для автоматов NXB-63 (S/H) Chint - предназначен для аварийного отключения при недопустимом снижении напряжения электрической сети.
Устанавливается с левой стороны выключателя.
Расцепитель выдает сигнал на отключения при напряжении питания от 70% до 35% Us.
При напряжении сети ≤ 35% Ue расцепитель предотвращает включение автоматического выключателя. При напряжении сети ≤ 70% Ue расцепитель срабатывает и вызвать отключение автоматического выключателя. При напряжении сети ≤85% Ue расцепитель разрешает включение выключателя. Напряжение управления расцепителем не должно превышать 110% Ue.
Номинальное напряжение питания цепи управления переменного тока, В:230;
Род тока включения:Переменный ток (AC).

Расцепитель максимального напряжения ARMAT Серии AUX-OR предназначен для отключения автоматических выключателей ARMAT cерий M06N и M10N при недопустимом повышении напряжения сети.

Расцепитель минимального напряжения ARMAT Серии AUX-UR(T) предназначен для отключения автоматических выключателей ARMAT cерий M06N и M10N при недопустимом снижении напряжения сети.

Расцепитель минимального напряжения ARMAT Серии AUX-UR(T) предназначен для отключения автоматических выключателей ARMAT cерий M06N и M10N при недопустимом снижении напряжения сети.

Расцепитель максимального напряжения OVT-X1 для автоматов NXB-125 Chint - предназначен для аварийного отключения при недопустимом повышении напряжения электрической сети.
Расцепитель устанавливается с левой стороны выключателя.
При напряжении сети в пределах 85÷110% Ue расцепитель поддерживает надежную работу автоматического выключателя в течение продолжительного времени.
При повышении напряжения сети до 280 В (1 ± 5%) расцепитель должен сработать и вызвать отключение выключателя.
Номинальное напряжение питания цепи управления переменного тока, В:240;
Количество вспомогательных нормально разомкнутых (НО) контактов:0;
Количество вспомогательных нормально замкнутых (НЗ) контактов:0;
Количество переключающих контактов:1;
Род тока включения:Переменный ток (AC).

Предназначен для отключения выключателей при недопустимом снижении или повышении напряжения. Конструктивно представляет собой электронный пороговый элемент, который подключается к контролируемой электрической цепи. К выходу порогового элемента подключен электромагнит, который через рычаг воздействует на механизм свободного расцепления выключателей.

Расцепитель минимального/максимального напряжения OUVT-X3 для автоматов NXB-125 Chint - предназначен для аварийного отключения при недопустимом повышении/понижении напряжения электрической сети. Устанавливается с правой стороны выключателя.
При снижении напряжения контролируемой цепи ниже 35% Ue или увеличения до 95÷105% Uvo, расцепитель выдает сигнал на отключение автоматического выключателя.
При повышении напряжения контролируемой цепи более 35% Ue или более 105% Uvo, расцепитель предотвращает включение автоматического выключателя.
При нахождении напряжения питания в пределах от 85% Ue и до 95% Uvo, автоматический выключатель должен нормально отключаться.
Верхний предел напряжения контролируемой цепи должен быть меньше 110% Uvo.
Механический и электрический ресурс после сборки расцепителя с автоматическим выключателем составляет 4000 циклов, из которых по 500 циклов для отключения по перенапряжению и по пониженному напряжению и 3000 циклов для отключения размыкание/замыкание выключателя.
Номинальное напряжение питания цепи управления переменного тока, В:240;
Количество вспомогательных нормально разомкнутых (НО) контактов:0;
Количество вспомогательных нормально замкнутых (НЗ) контактов:0;
Количество переключающих контактов:1;
Род тока включения:Переменный ток (AC).

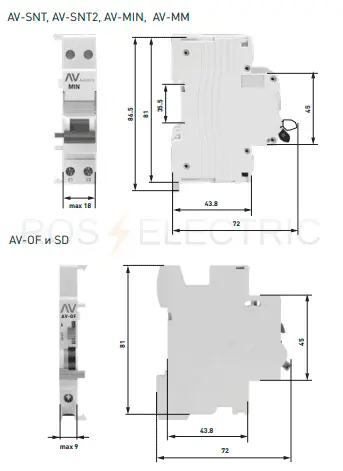

Расцепитель минимального и максимального напряжения AV-MM EKF AVERES предназначен для отключения одно-, двух- , трех- или четырехполюсного автоматического выключателя серии AVERES при недопустимом снижении или повышении напряжения.

Расцепитель минимального/максимального напряжения OUVT-X1 для автоматов NXB-63 (S/H) Chint - предназначен для аварийного отключения при недопустимом повышении/понижении напряжения электрической сети. Устанавливается с правой стороны выключателя.
При снижении напряжения контролируемой цепи ниже 35% Ue или увеличения до 95÷105% Uvo, расцепитель выдает сигнал на отключение автоматического выключателя.
При повышении напряжения контролируемой цепи более 35% Ue или более 105% Uvo, расцепитель предотвращает включение автоматического выключателя.
При нахождении напряжения питания в пределах от 85% Ue и до 95% Uvo, автоматический выключатель должен нормально отключаться.
Верхний предел напряжения контролируемой цепи должен быть меньше 110% Uvo.
Механический и электрический ресурс после сборки расцепителя с автоматическим выключателем составляет 4000 циклов, из которых по 500 циклов для отключения по перенапряжению и по пониженному напряжению и 3000 циклов для отключения размыкание/замыкание выключателя.
Номинальное напряжение питания цепи управления переменного тока, В:240;
Количество вспомогательных нормально разомкнутых (НО) контактов:0;
Количество вспомогательных нормально замкнутых (НЗ) контактов:0;
Количество переключающих контактов:1;
Род тока включения:Переменный ток (AC);
Расцепители, катушки -

Расцепитель максимального напряжения OVT-X1 для автоматов NXB-63 (S/H) Chint - предназначен для аварийного отключения при недопустимом повышении напряжения электрической сети.
Расцепитель устанавливается с левой стороны выключателя.
При напряжении сети в пределах 85÷110% Ue расцепитель поддерживает надежную работу автоматического выключателя в течение продолжительного времени.
При повышении напряжения сети до 280 В (1 ± 5%) расцепитель должен сработать и вызвать отключение выключателя.
Номинальное напряжение питания цепи управления переменного тока, В:240;
Количество вспомогательных нормально разомкнутых (НО) контактов:0;
Количество вспомогательных нормально замкнутых (НЗ) контактов:0;
Количество переключающих контактов:1;
Род тока включения:Переменный ток (AC).

Расцепитель минимального напряжения V9 для серий NB1, NB8, NB1L, NBH8LE Chint - предназначен для аварийного отключения при недопустимом снижении напряжения электрической сети. Расцепитель выдает сигнал на отключения при напряжении питания от 70% до 35% Us.
Номинальное напряжение питания цепи управления переменного тока, В:230;
Род тока включения:Переменный ток (AC).

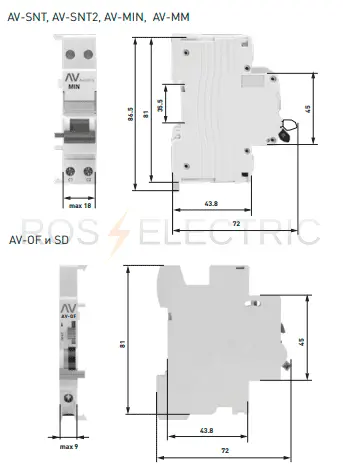

Расцепители минимального напряжения AV-MIN EKF AVERES предназначены для отключения одно-, двух-, трех- или четырехполюсных автоматических выключателей серии AVERES при недопустимом понижении напряжения.

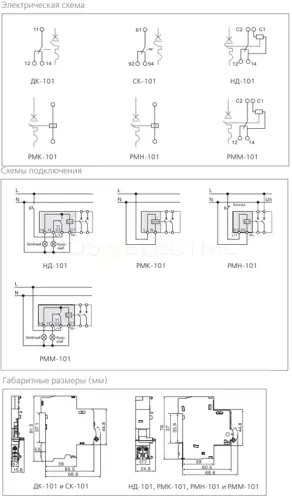

Расцепитель минимального напряжения РМН-101 для для серий ВА-101, ВА-103 NEW, ДИФ-101, ДИФ-101S, ДИФ-102, ДИФ-103 4,5кА NEW; предназначен для дистанционного отключения выключателя при снижении напряжения; ном. напряжение 220 В; порог срабатывания 0,35-0,70 Ue; порог восстановления 161 В; потр.мощность 3,5 ВА;  ширина 18 мм; присоединение к аппарату слева.

Расцепитель минимального/максимального напряжения РММ47 предназначен для отключения одно-, двух- или трехполюсного автоматического выключателя серии ВА47 при недопустимом снижении или повышении напряжения сети.

Позволяет выключать автоматические выключатели в случае, если электропитание понижается до 170 В или повышается свыше 270 В.

Оперативное включение и выключение нагрузки.
Проведение тока в нормальном режиме.
Отключение тока при коротких замыканиях, перегрузке или обрыве фазы.
