Магистральные – Страница 3

Кабельные каналы EKF относятся к магистральным кабельным каналам и предназначены для прокладки силовых,
слаботочных, информационных коммуникаций открытого типа. Применяються в зданиях любого типа: жилых, административно-офисных, промышленных, в медицинских и образовательных объектах, при любом строительстве, ремонте и капитальной реконструкции зданий. Типоразмеры от 12 x 12 до 100 x 60 трех цветовых решений: бе-
лый RAL9010, с ламинацией «под темное дерево» и «под светлое дерево».

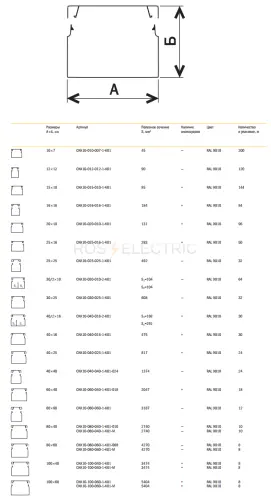

Кабельный канал белый 12х12 12х12х2000 толщина стенок мм 1, полезное сечение 130 kk-12-12
Кабельный канал белый 15х10 15х10х2000 1 135 kk-15-10
Кабельный канал белый 16х16 16х16х2000 1 230 kk-16-16
Кабельный канал белый 20х10 20х10х2000 1 180 kk-20-10
Кабельный канал белый 25х16 25х16х2000 1,1 360 kk-25-16
Кабельный канал белый 25х25 25х25х2000 1,1 563 kk-25-25
Кабельный канал белый 40х16 40х16х2000 1,3 576 kk-40-16
Кабельный канал белый40х25 40х25х2000 1,3 900 kk-40-25
Кабельный канал белый 40х40 40х40х2000 1,3 1440 kk-40-40
Кабельный канал белый 60х40 60х40х2000 1,7 2160 kk-60-40
Кабельный канал белый 60х60 60х60х2000 1,7 3240 kk-60-60
Кабельный канал белый 80х40 80х40х2000 1,7 2880 kk-80-40
Кабельный канал белый 80х60 80х60х2000 1,7 4320 kk-80-60
Кабельный канал белый 100х40 100х40х2000 2 3600 kk-100-40
Кабельный канал белый 100х60 100х60х2000 2 5400 kk-100-60
Миниканал белый с отгибающейся крышкой крышкой 9х5 9х5х2000 0,7 90 mkk-9-5
Миниканал белый с отгибающейся крышкой крышкой 12х7,5 12х7,5х2000 0,7 110 mkk-12-7,5
Кабельный канал под светлое дерево 12х12 12х12х2000 1 130 kk-12-12w
Кабельный канал под светлое дерево 15х10 15х10х2000 1 135 kk-15-10w
Кабельный канал под светлое дерево 16х16 16х16х2000 1 230 kk-16-16w
Кабельный канал под светлое дерево 20х10 20х10х2000 1 180 kk-20-10w
Кабельный канал под светлое дерево 25х16 25х16х2000 1,1 360 kk-25-16w
Кабельный канал под светлое дерево 25х25 25х25х2000 1,1 563 kk-25-25w
Кабельный канал под светлое дерево 40х16 40х16х2000 1,3 576 kk-40-16w
Кабельный канал под светлое дерево 40х25 40х25х2000 1,3 900 kk-40-25w
Кабельный канал под тёмное дерево 12х12 12х12х2000 1 130 kk-12-12d
Кабельный канал под тёмное дерево 15х10 15х10х2000 1 135 kk-15-10d
Кабельный канал под тёмное дерево 16х16 16х16х2000 1 230 kk-16-16d
Кабельный канал под тёмное дерево 20х10 20х10х2000 1 180 kk-20-10d
Кабельный канал под тёмное дерево 25х16 25х16х2000 1,1 360 kk-25-16d
Кабельный канал под тёмное дерево 25х25 25х25х2000 1,1 563 kk-25-25d
Кабельный канал под тёмное дерево 40х16 40х16х2000 1,3 576 kk-40-16d
Кабельный канал под тёмное дерево 40х25 40х25х2000 1,3 900 kk-40-25d

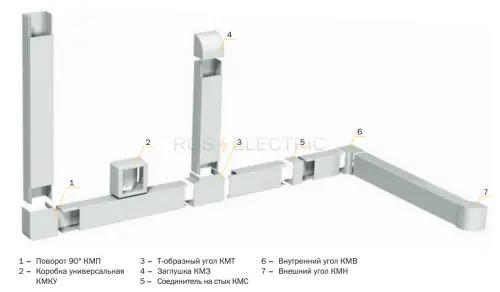

Аксессуары кабельных каналов EKF:
Соединитель 12x12 12x12 c-12-12
Соединитель 15x10 15x10 c-15-10
Соединитель 16x16 16x16 c-16-16
Соединитель 20x10 20x10 c-20-10
Соединитель 25x16 25x16 c-25-16
Соединитель 40x16 40x16 c-40-16
Соединитель 40x25 40x25 c-40-25
Соединитель 60x40 60x40 c-60-40
Соединитель 100x60 100x60 c-100-60

Заглушка 12x12 12x12 z-12-12
Заглушка 15x10 15x10 z-15-10
Заглушка 16x16 16x16 z-16-16
Заглушка 20x10 20x10 z-20-10
Заглушка 25x16 25x16 z-25-16
Заглушка 40x16 40x16 z-40-16
Заглушка 40x25 40x25 z-40-25
Заглушка 60x40 60x40 z-60-40
Заглушка 100x60 100x60 z-100-60

Угол Т-образный 12x12 12x12 t-12-12
Угол Т-образный 15x10 15x10 t-15-10
Угол Т-образный 16x16 16x16 t-16-16
Угол Т-образный 20x10 20x10 t-20-10
Угол Т-образный 25x16 25x16 t-25-16
Угол Т-образный 40x16 40x16 t-40-16
Угол Т-образный 40x25 40x25 t-40-25
Угол Т-образный 60x40 60x40 t-60-40
Угол Т-образный 100x60 100x60 t-100-60

Угол плоский L-образный 12x12 12x12 l-12-12
Угол плоский L-образный 15x10 15x10 l-15-10
Угол плоский L-образный 16x16 16x16 l-16-16
Угол плоский L-образный 20x10 20x10 l-20-10
Угол плоский L-образный 25x16 25x16 l-25-16
Угол плоский L-образный 40x16 40x16 l-40-16
Угол плоский L-образный 40x25 40x25 l-40-25
Угол плоский L-образный 60x40 60x40 l-60-40
Угол плоский L-образный 100x60 100x60 l-100-60

Угол внутренний 12х12 12x12 i-12-12
Угол внутренний 15х10 15x10 i-15-10
Угол внутренний 16х16 16x16 i-16-16
Угол внутренний 20х10 20x10 i-20-10
Угол внутренний 25х16 25x16 i-25-16
Угол внутренний 40х16 40x16 i-40-16
Угол внутренний 40х25 40x25 i-40-25
Угол внутренний 60х40 60x40 i-60-40
Угол внутренний 100х60 100x60 i-100-60

Угол внешний 12х12 12x12 e-12-12
Угол внешний 15х10 15x10 e-15-10
Угол внешний 16х16 16x16 e-16-16
Угол внешний 20х10 20x10 e-20-10
Угол внешний 25х16 25x16 e-25-16
Угол внешний 40х16 40x16 e-40-16
Угол внешний 40х25 40x25 e-40-25
Угол внешний 60х40 60x40 e-60-40

Кабель-каналы с текстурой «Сосна» и «Дуб» серии «ЭЛЕКОР» предназначены для прокладки информационных, силовых и слаботочных электрических коммуникаций в жилых помещениях и загородных домах при новом строительстве и при реконструкции.

-Обеспечивают электробезопасность в качестве дополнительной изоляции электропроводки.

-Предохраняют проводку от механических повреждений.

-Исключение возможного пожара при коротком замыкании.

-Ограничивает доступ к проводке.

-Упрощает монтаж электропроводки при строительстве и реконструкции зданий.

-Обеспечивает быстрый доступ к проводке в аварийной ситуации.

-Возможность быстрой модернизации и дополнения проводки.

-Двойной замок обеспечивает плотное соединение крышки, что позволяет укладывать внутри кабель-канала жесткие предметы

Материал самозатухающий ПВХ

Огнеупорность категория ПВ 0

Удельное объемное сопротивление не менее 1×109 Ом×см при температуре 20 °С

Прочность не менее 5 кгс/см при температуре –32 °С

Диапазон рабочих температур при длительной эксплуатации –15÷+60 °С

Температура монтажа –15÷+60 °С

Температура хранения и транспортирования –32÷+60 °С

Электрическое сопротивление не менее 1×109 Ом×см при температуре +20 °С

Толщина стенки от 0,7 (мини каналы) до 2,4 мм (магистральные)

Тест на снятие крышки для открытия не требуется дополнительного инструмента, несанкционированный доступ к токоведущим частям ограничен.

Кабель-каналы с текстурой под дерево:

Светлое дерево

CKK10-012-012-1-K34 Кабель-канал 12х12 "ЭЛЕКОР" сосна. (120 м)

CKK10-015-010-1-K34 Кабель-канал 15х10 "ЭЛЕКОР" сосна. (144 м)

CKK10-016-016-1-K34 Кабель-канал 16х16 "ЭЛЕКОР" сосна. (84 м)

CKK10-020-010-1-K34 Кабель-канал 20х10 "ЭЛЕКОР" сосна. (96 м)

CKK10-025-016-1-K34 Кабель-канал 25х16 "ЭЛЕКОР" сосна. (50 м)

CKK10-040-016-1-K34 Кабель-канал 40х16 "ЭЛЕКОР" сосна. (30 м)

CKK10-040-025-1-K34 Кабель-канал 40х25 "ЭЛЕКОР" сосна. (18 м)



Темное дерево:

CKK10-012-012-1-K24 Кабель-канал 12х12 "ЭЛЕКОР" дуб. (120 м)

CKK10-015-010-1-K24 Кабель-канал 15х10 "ЭЛЕКОР" дуб. (144 м)

CKK10-016-016-1-K24 Кабель-канал 16х16 "ЭЛЕКОР" дуб. (84 м)

CKK10-020-010-1-K24 Кабель-канал 20х10 "ЭЛЕКОР" дуб. (96 м)

CKK10-025-016-1-K24 Кабель-канал 25х16 "ЭЛЕКОР" дуб. (50 м)

CKK10-040-016-1-K24 Кабель-канал 40х16 "ЭЛЕКОР" дуб. (30 м)

CKK10-040-025-1-K24 Кабель-канал 40х25 "ЭЛЕКОР" дуб. (18 м)

Магистральные кабель каналы под дерево:

CKK10-012-012-1-K24-C Кабель-канал 12х12 "ЭЛЕКОР" дуб. (120 м) - C

CKK10-012-012-1-K34-C Кабель-канал 12х12 "ЭЛЕКОР" сосна. (120 м) - C

CKK10-015-010-1-K24-C Кабель-канал 15х10 "ЭЛЕКОР" дуб. (144 м) - C

CKK10-015-010-1-K34-C Кабель-канал 15х10 "ЭЛЕКОР" сосна. (144 м) - C

CKK10-016-016-1-K24-C Кабель-канал 16х16 "ЭЛЕКОР" дуб. (84 м) - C

CKK10-016-016-1-K34-C Кабель-канал 16х16 "ЭЛЕКОР" сосна. (84 м) - C

CKK10-020-010-1-K24-C Кабель-канал 20х10 "ЭЛЕКОР" дуб. (96 м) - C

CKK10-020-010-1-K34-C Кабель-канал 20х10 "ЭЛЕКОР" сосна. (96 м) - C

CKK10-025-016-1-K24-C Кабель-канал 25х16 "ЭЛЕКОР" дуб. (50 м)-C

CKK10-025-016-1-K34-C Кабель-канал 25х16 "ЭЛЕКОР" сосна. (50 м) - C

CKK10-040-016-1-K24-C Кабель-канал 40х16 "ЭЛЕКОР" дуб. (30 м)-C

CKK10-040-016-1-K34-C Кабель-канал 40х16 "ЭЛЕКОР" сосна. (30 м)-C

CKK10-040-025-1-K24-C Кабель-канал 40х25 "ЭЛЕКОР" дуб. (18 м)-C

CKK10-040-025-1-K34-C Кабель-канал 40х25 "ЭЛЕКОР" сосна. (18 м) - C

Мини-каналы типа TMC самоклеющийся с отгибающейся крышкой односекционные ДКС - предназначены для эстетичной прокладки кабелей.
Материал: композиция ПВХ;
Дно с перфорацией;
Температура монтажа и эксплуатации: от –5 до +60 °С;
Отрезки длиной 2 метра.
В комплекте: профиль (основание) и крышка.
