Контакты к автоматам

КДУ60 служит для получения информации о состоянии автоматических выключателей ВА47-60 в системах автоматизации технологических процессов или защиты конкретных объектов. КДУ60 выполняет функцию дополнительного контакта и сигнализации положения механизма взвода автоматического выключателя или дифференциального автомата.
В состав устройства входят два переключающих контакта: контакт состояния (КС) и контакт состояния|контакт аварийный
(КС|КА). Контакт КС|КА работает в зависимости от положения переключателя функции: либо как контакт состояния, либо как контакт аварийный.
Номинальное рабочее напряжение, В
переменного тока 250
постоянного тока 110
Частота переменного тока, Гц 50
Номинальное напряжение изоляции Ui, В, не менее 415
Потребляемая импульсная мощность, Вт, не более -
Номинальный тепловой ток Ith, 4А
Номинальный рабочий ток в зависимости от категории применения:
AC-13 3А
AC-15 2А
DC-12 0,5А
Электрическая износостойкость, циклов В-О, не менее 6000
Сечение присоединяемых проводов, от 0,5 до 2,5 мм2
Степень защиты по ГОСТ 14254 IP20
Климатическое исполнение по ГОСТ 15150 УХЛ4
Масса, не более 0,04 кг.
Присоединение к автоматическому выключателю слева
Артикулы и изделия:
MVA30D-AKS Контакты дополнительные универсальные КДУ60 на DIN-рейку ИЭК
MVA30D-RN Расцепитель независ.РН60 на DIN-рейку ИЭК

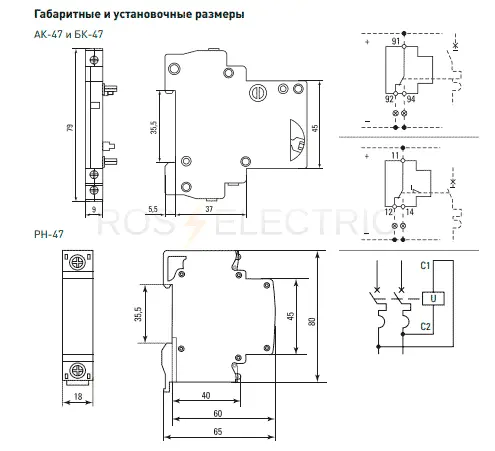

Блок-контакт БК-47 -указывает состояние контакта выключателя при включении (выключении) вручную и после автоматического размыкания, вызванного перегрузкой или коротким замыканием. Используется для автоматических выключателей ВА 47-63 (4.5кА), автоматических выключателей ВА 47-63 (6кА),автоматических выключателей ВА 47-100, дифференциальных автоматов АД-2(S),АД-4(S), для выключателей нагрузки ВН-63. Подключение дополнительных устройств к выключателям.
блок-контакт и аварийный контакт монтируются к выключателям с левой стороны, а расцепители — с правой стороны. Предварительно необходимо снять защитную заглушку на корпусе выключателя.

Блок-контакт БК-47 -указывает состояние контакта выключателя при включении (выключении) вручную и после
автоматического размыкания, вызванного перегрузкой или коротким замыканием. Используется для автоматических выключателей ВА 47-63 (4.5кА), автоматических выключателей ВА 47-63 (6кА),автоматических выключателей ВА 47-100, дифференциальных автоматов АД-2(S),АД-4(S), для выключателей нагрузки ВН-63

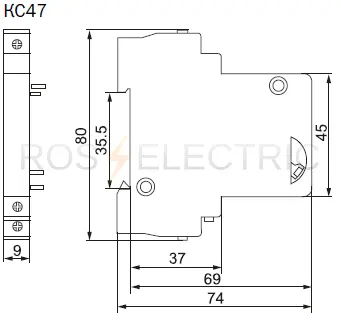

КС47 и КСВ47 служат для получения информации о состоянии автоматических выключателей ВА47 29 и ВА47 100 в системах автоматизации технологических процессов или защиты конкретных объектов. КС47 выполняет функцию дополнительного контакта автоматического выключателя или дифференциального автомата. Переключение контактов КС47 происходит, даже если рукоятка управления выключателя удерживается во взведенном положении. КСВ47 выполняет функцию дополнительного контакта и сигнализации положения механизма взвода автоматического выключателя или дифференциального автомата. После установки модуля КСВ47 в зацепление с механизмом автоматического выключателя (ВА) или дифференциального автомата (АД) при первом включении происходит переключение контактов. Контакты КСВ47 остаются замкнутыми (разомкнутыми) и при ручном отключении ВА или АД. Переключение контактов произойдет только при срабаты ва нии выключателя от сверх токов (перегрузки или короткого замыкания). В верхней части модуля предусмотрена площадка, при нажатии на которую происходят принудительный сброс механизма и переключение контактов.

КС47 и КСВ47 служат для получения информации о состоянии автоматических выключателей ВА47 29 и ВА47 100 в системах автоматизации технологических процессов или защиты конкретных объектов. КС47 выполняет функцию дополнительного контакта автоматического выключателя или дифференциального автомата. Переключение контактов КС47 происходит, даже если рукоятка управления выключателя удерживается во взведенном положении. КСВ47 выполняет функцию дополнительного контакта и сигнализации положения механизма взвода автоматического выключателя или дифференциального автомата. После установки модуля КСВ47 в зацепление с механизмом автоматического выключателя (ВА) или дифференциального автомата (АД) при первом включении происходит переключение контактов. Контакты КСВ47 остаются замкнутыми (разомкнутыми) и при ручном отключении ВА или АД. Переключение контактов произойдет только при срабаты ва нии выключателя от сверх токов (перегрузки или короткого замыкания). В верхней части модуля предусмотрена площадка, при нажатии на которую происходят принудительный сброс механизма и переключение контактов.
Устройства:
MVA00D-KS-1 Контакт состояния КС47 на DIN-рейку ИЭК
MVA00D-AK-1 Контакт состояния КСВ47 на DIN-рейку ИЭК

Аварийный контакт АК-47 - служит для сигнализации положения механизма взвода выключателей. Переключение контактов происходит только при срабатывании выключателя от перегрузок или короткого замыкания. Используется для автоматических выключателей ВА 47-63 (4.5кА), автоматических выключателей ВА 47-63 (6кА),автоматических выключателей ВА 47-100, дифференциальных автоматов АД-2(S),АД-4(S), для выключателей нагрузки ВН-63. Комплект винтов (для серий: «БК», «АК», «РММ», «РН») прилагается. Номинальный ток ток, А 3
Номинальное напряжение частотой 50 Гц, В 240/415
Количество модулей по 18 мм 0,51. Подключение дополнительных устройств к выключателям.Блок-контакт и аварийный контакт монтируются к выключателям с левой стороны, а расцепители — с правой стороны. Предварительно необходимо снять защитную заглушку на корпусе выключателя.

Аварийный контакт ARMAT AUX-AC служит для получения информации о состоянии автоматических выключателей ARMAT cерий M06N и M10N в системах автоматизации технологических процессов или защиты конкретных объектов. ARMAT AUX-AC выполняет функцию сигнализации положения механизма взвода выключателей ARMAT cерий M06N или M10N.
После установки модуля в зацепление с механизмом выключателей ARMAT cерий M06N или M10N при первом взведении рукоятки управления происходит переключение контактов, остающихся в таком положении и при ручном отключении ВА. Переключение контактов произойдет только при срабатывании выключателя от сверхтоков (перегрузки или короткого замыкания).

Аварийный контакт АК-47 - служит для сигнализации положения механизма взвода выключателей. Переключение контактов происходит только при срабатывании выключателя от перегрузок или короткого замыкания. Используется для автоматических выключателей ВА 47-63 (4.5кА), автоматических выключателей ВА 47-63 (6кА),автоматических выключателей ВА 47-100, дифференциальных автоматов АД-2(S),АД-4(S), для выключателей нагрузки ВН-63. Комплект винтов (для серий: «БК», «АК», «РММ», «РН») прилагается. Номинальный ток ток, А 3
Номинальное напряжение частотой 50 Гц, В 240/415
Количество модулей по 18 мм 0,51. Подключение дополнительных устройств к выключателям.Блок-контакт и аварийный контакт монтируются к выключателям с левой стороны, а расцепители — с правой стороны. Предварительно необходимо снять защитную заглушку на корпусе выключателя.

Вспомогательный контакт XF9 для автоматов NF9 NB1, NB8, NB1L, NBH8LE Chint - служит для получения информации о состоянии ВКЛ/ОТКЛ выключателей автоматических и устройств дифференциальной защиты. Контакт устанавливается с левой стороны выключателя.
Габаритные и установочные размеры (ШхВхГ), мм:9x82x77;
Номинальный ток, А:6;
Количество вспомогательных нормально разомкнутых (НО) контактов:1;
Количество вспомогательных нормально замкнутых (НЗ) контактов:1;
Способ монтажа:Монтаж сбоку;
Количество переключающих контактов:0.

Сигнальный контакт XF9J для автоматов NB1, NB8, NB1L, NBH8LE Chint - предназначен для сигнализации аварийного срабатывания автоматического выключателя. Переключение контактов происходит только при срабатывании выключателя от сверхтоков (перегрузки или короткого замыкания). Контакт устанавливается с левой стороны выключателя.
Габаритные и установочные размеры (ШхВхГ), мм:9x82x77;
Номинальный ток, А:6;
Количество вспомогательных нормально разомкнутых (НО) контактов:1;
Количество вспомогательных нормально замкнутых (НЗ) контактов:1;
Способ монтажа:Монтаж сбоку;
Количество переключающих контактов:0.

Сигнальный контакт AL-X1 для NXB-63, NXB-40 Chint – предназначен для сигнализации аварийного срабатывания автоматического выключателя. Расцепитель устанавливается с левой стороны выключателя.
Габаритные и установочные размеры (ШхВхГ), мм:9x79x76,7;
Номинальный ток, А:6;
Количество вспомогательных нормально разомкнутых (НО) контактов:0;
Количество вспомогательных нормально замкнутых (НЗ) контактов:0;
Способ монтажа:Монтаж сбоку;
Количество переключающих контактов:1.

Вспомогательный контакт AX-X1 для автоматов NXB-63 S/H, NXB-40 Chint – предназначен для получения информации о состоянии ВКЛ/ОТКЛ выключателей автоматических и устройств дифференциальной защиты. Контакт устанавливается с левой стороны выключателя.
Габаритные и установочные размеры (ШхВхГ), мм:9x79x76,7;
Номинальный ток, А:6;
Количество вспомогательных нормально разомкнутых (НО) контактов:1;
Количество вспомогательных нормально замкнутых (НЗ) контактов:1;
Способ монтажа:Монтаж сбоку;
Количество переключающих контактов:0.

Вспомогательный контакт AX-5 для дифференциальных автоматов серии NL1 AX - предназначен для получения информации о состоянии ВКЛ/ОТКЛ автоматических выключателей и устройств дифференциальной защиты.
Контакт устанавливается с левой стороны выключателя.Количество вспомогательных нормально разомкнутых (НО) контактов:0;
Количество вспомогательных нормально замкнутых (НЗ) контактов:0;
Способ монтажа:Монтаж сбоку;
Количество переключающих контактов:1.

Вспомогательный контакт AX-X3 для автоматов NXB-125 Chint – служит для получения информации о состоянии ВКЛ/ОТКЛ выключателей автоматических и устройств дифференциальной защиты. Контакт устанавливается с левой стороны выключателя.
Габаритные и установочные размеры (ШхВхГ), мм:9x81x75,2;
Номинальный ток, А:6;
Количество вспомогательных нормально разомкнутых (НО) контактов:1;
Количество вспомогательных нормально замкнутых (НЗ) контактов:1;
Способ монтажа:Монтаж сбоку;
Количество переключающих контактов:0.

Служит для сигнализации положения механизма взвода выключателей. Переключение контактов происходит только при срабатывании выключателя от перегрузок или короткого замыкания.

Аварийный и вспомогательный контакт ДКС -предназначен для информирования об отключении автоматического выключателя под воздействием теплового или электромагнитного расцепителя; о состоянии главных контактов автоматического выключателя ("включены",
"выключены").

Вспомогательный контакт ДКС - предназначен длч информирования об отключении автоматического выключателя под воздействием теплового или электромагнитного расцепителя;о состоянии главных контактов автоматического выключателя ("включены", "выключены").

Проведение тока в нормальном режиме.
Оперативное включение и выключение нагрузки.
Отключение тока при коротких замыканиях, перегрузке или обрыве фазы.

Вспомогательный контакт ДКС - предназначен для информирования об отключении автоматического выключателя под воздействием теплового или электромагнитного расцепителя; о состоянии главных контактов автоматического выключателя ("включены", "выключены").

Контакт состояния ARMAT AUX-SC служит для получения информации о состоянии автоматических выключателей M06N и M10N в системах автоматизации технологических процессов или защиты конкретных объектов. ARMAT AUX-SC выполняет функцию контакта состояния автоматического выключателя: включен – выключен. Переключение контактов ARMAT AUX-SC происходит, даже если рукоятка управления выключателя удерживается во взведенном положении.
