Контакторы малогабаритные – Страница 27

Контакторы серии КМ-103 предназначены для пуска и останова асинхронных двигателей с короткозамкнутым ротором. Применяются в конвейерах, станках, компрессорах, насосах, лифтах, эскалаторах, тепловых пушках и завесах, системах управления отоплением, вентиляцией и кондиционированием и т.д., а также для коммутации осветительных сетей.
В комбинации с электротепловым реле перегрузки они также могут быть использованы в качестве мотор-стартера.
Контакторы КМ-103 с типоразмерами 9А-95А оснащены двумя встроенными контактами 1НО+1НЗ, что существенно расширяет возможности использования контакторов. А также экономически эффективней, так как нет необходимости устанавливать контактные приставки, где достаточно двух дополнительных контактов.
Контакторы КМ-103 с типоразмерами 115А-630А комплектуются приставкой контактной лицевой установки с дополнительными контактами 1НО+1НЗ.
Катушки управления от 24В до 380В.
Принцип действия
При подаче номинального напряжения на катушку она втягивает сердечник, и этим замыкает группу силовых и вспомогательных контактов. При достижении напряжения ниже порогового уровня на отпускание контакты размыкаются.
К контакторам серии КМ-103 предлагается следующий ассортимент аксессуаров:
- Реле электротепловые серии РТ-03;
- Приставки контактные боковой и лицевой установки серии ПК-03;
- Приставки выдержки времени лицевой установки серии ПВ-03;
- Механизмы блокировки серии серии БМ-03.
Все модели 9-95А имеют крепление на 35 мм DIN-рейку, а модели 40-95А устанавливаются в том числе и на 75 мм DIN-рейку.
Защитные крышки на контакторах от 9А до 95А обеспечивают непопадание пыли внутрь контактора, а также защиту от случайного прикосновения.
Артикулы и изделия:
22100DEK Контактор 9А 24В АС3 1НО+1НЗ КМ-103 DEKraft
22101DEK Контактор 9А 36В АС3 1НО+1НЗ КМ-103 DEKraft
22102DEK Контактор 9А 110В АС3 1НО+1НЗ КМ-103 DEKraft
22103DEK Контактор 9А 220В АС3 1НО+1НЗ КМ-103 DEKraft
22104DEK Контактор 9А 380В АС3 1НО+1НЗ КМ-103 DEKraft
22105DEK Контактор 12А 24В АС3 1НО+1НЗ КМ-103 DEKraft
22106DEK Контактор 12А 36В АС3 1НО+1НЗ КМ-103 DEKraft
22107DEK Контактор 12А 110В АС3 1НО+1НЗ КМ-103 DEKraft
22108DEK Контактор 12А 220В АС3 1НО+1НЗ КМ-103 DEKraft
22109DEK Контактор 12А 380В АС3 1НО+1НЗ КМ-103 DEKraft
22110DEK Контактор 18А 24В АС3 1НО+1НЗ КМ-103 DEKraft
22111DEK Контактор 18А 36В АС3 1НО+1НЗ КМ-103 DEKraft
22112DEK Контактор 18А 110В АС3 1НО+1НЗ КМ-103 DEKraft
22113DEK Контактор 18А 220В АС3 1НО+1НЗ КМ-103 DEKraft
22114DEK Контактор 18А 380В АС3 1НО+1НЗ КМ-103 DEKraft
22115DEK Контактор 25А 24В АС3 1НО+1НЗ КМ-103 DEKraft
22116DEK Контактор 25А 36В АС3 1НО+1НЗ КМ-103 DEKraft
22117DEK Контактор 25А 110В АС3 1НО+1НЗ КМ-103 DEKraft
22118DEK Контактор 25А 220В АС3 1НО+1НЗ КМ-103 DEKraft
22119DEK Контактор 25А 380В АС3 1НО+1НЗ КМ-103 DEKraft
22120DEK Контактор 32А 24В АС3 1НО+1НЗ КМ-103 DEKraft
22121DEK Контактор 32А 36В АС3 1НО+1НЗ КМ-103 DEKraft
22122DEK Контактор 32А 110В АС3 1НО+1НЗ КМ-103 DEKraft
22123DEK Контактор 32А 220В АС3 1НО+1НЗ КМ-103 DEKraft
22124DEK Контактор 32А 380В АС3 1НО+1НЗ КМ-103 DEKraft
22125DEK Контактор 40А 24В АС3 1НО+1НЗ КМ-103 DEKraft
22126DEK Контактор 40А 36В АС3 1НО+1НЗ КМ-103 DEKraft
22127DEK Контактор 40А 110В АС3 1НО+1НЗ КМ-103 DEKraft
22128DEK Контактор 40А 220В АС3 1НО+1НЗ КМ-103 DEKraft
22129DEK Контактор 40А 380В АС3 1НО+1НЗ КМ-103 DEKraft
22130DEK Контактор 50А 24В АС3 1НО+1НЗ КМ-103 DEKraft
22131DEK Контактор 50А 36В АС3 1НО+1НЗ КМ-103 DEKraft
22132DEK Контактор 50А 110В АС3 1НО+1НЗ КМ-103 DEKraft
22133DEK Контактор 50А 220В АС3 1НО+1НЗ КМ-103 DEKraft
22134DEK Контактор 50А 380В АС3 1НО+1НЗ КМ-103 DEKraft
22135DEK Контактор 65А 24В АС3 1НО+1НЗ КМ-103 DEKraft
22136DEK Контактор 65А 36В АС3 1НО+1НЗ КМ-103 DEKraft
22137DEK Контактор 65А 110В АС3 1НО+1НЗ КМ-103 DEKraft
22138DEK Контактор 65А 220В АС3 1НО+1НЗ КМ-103 DEKraft
22139DEK Контактор 65А 380В АС3 1НО+1НЗ КМ-103 DEKraft
22140DEK Контактор 80А 24В АС3 1НО+1НЗ КМ-103 DEKraft
22141DEK Контактор 80А 36В АС3 1НО+1НЗ КМ-103 DEKraft
22142DEK Контактор 80А 110В АС3 1НО+1НЗ КМ-103 DEKraft
22143DEK Контактор 80А 220В АС3 1НО+1НЗ КМ-103 DEKraft
22144DEK Контактор 80А 380В АС3 1НО+1НЗ КМ-103 DEKraft
22145DEK Контактор 95А 24В АС3 1НО+1НЗ КМ-103 DEKraft
22146DEK Контактор 95А 36В АС3 1НО+1НЗ КМ-103 DEKraft
22147DEK Контактор 95А 110В АС3 1НО+1НЗ КМ-103 DEKraft
22148DEK Контактор 95А 220В АС3 1НО+1НЗ КМ-103 DEKraft
22149DEK Контактор 95А 380В АС3 1НО+1НЗ КМ-103 DEKraft
22150DEK Контактор 115А 220В АС3 1НО+1НЗ КМ-103 DEKraft
22151DEK Контактор 115А 380В АС3 1НО+1НЗ КМ-103 DEKraft
22152DEK Контактор 150А 220В АС3 1НО+1НЗ КМ-103 DEKraft
22153DEK Контактор 150А 380В АС3 1НО+1НЗ КМ-103 DEKraft
22154DEK Контактор 185А 220В АС3 1НО+1НЗ КМ-103 DEKraft
22155DEK Контактор 185А 380В АС3 1НО+1НЗ КМ-103 DEKraft
22156DEK Контактор 225А 220В АС3 1НО+1НЗ КМ-103 DEKraft
22157DEK Контактор 225А 380В АС3 1НО+1НЗ КМ-103 DEKraft
22158DEK Контактор 265А 220В АС3 1НО+1НЗ КМ-103 DEKraft
22159DEK Контактор 265А 380В АС3 1НО+1НЗ КМ-103 DEKraft
22160DEK Контактор 330А 220В АС3 1НО+1НЗ КМ-103 DEKraft
22161DEK Контактор 330А 380В АС3 1НО+1НЗ КМ-103 DEKraft
22162DEK Контактор 400А 220В АС3 1НО+1НЗ КМ-103 DEKraft
22163DEK Контактор 400А 380В АС3 1НО+1НЗ КМ-103 DEKraft
22164DEK Контактор 500А 220В АС3 1НО+1НЗ КМ-103 DEKraft
22165DEK Контактор 500А 380В АС3 1НО+1НЗ КМ-103 DEKraft
22166DEK Контактор 630А 220В АС3 1НО+1НЗ КМ-103 DEKraft
22167DEK Контактор 630А 380В АС3 1НО+1НЗ КМ-103 DEKraft

Контакторы электромагнитные серии КМЭ представляютсобою коммутационные аппараты и предназначаются для дистанционного пуска, остановки и реверсирования трехфазных асинхронных электродвигателей с короткозамкнутым ротором в сети переменного тока частотой 50/60 Гц с напряжением до 660 В (категория применения АС-3) и для дистанционного управления электрическими цепями в которых ток включения равен номинальному току нагрузки (категории применения АС-1). Совместно с тепловыми реле контакторы осуществляют защиту управляемых электродвигателей от перегрузок недопустимой продолжительности и от токов, возникающих при обрыве одной из фаз.
-Большой ассортимент контакторов.
-Наличие дополнительных контактов.
-Наличие большого ряда дополнительных устройств.
-Широкий ассортимент катушек управления.
-Меньшие габаритные размеры по сравнению с отечественными аналогами.
-Возможность реализации реверсивного варианта управления.
-Наличие маркировочной площадки.

Блоки вспомогательных контактов ПКЭ-02, ПКЭ-04, ПКЭ-11, ПКЭ-20, ПКЭ-22, ПКЭ-40
Реле времени ПВЭ-11, ПВЭ-12, ПВЭ-13, ПВЭ-21, ПВЭ-22, ПВЭ-23
Блокировочные устройства механическая блокировка до 32А, механическая блокировка от 40А
Реле перегрузки
РТЭ-1304, РТЭ-1305,РТЭ-1306, РТЭ-1307,РТЭ-1308, РТЭ-1310,РТЭ-1312 РТЭ-1314,РТЭ-1316,РТЭ-1321,РТЭ-2322, РТЭ-2353,РТЭ-2355,РТЭ-3353, РТЭ-3355, РТЭ-3357,РТЭ-3359, РТЭ-3361, РТЭ-3363,РТЭ-3365
Дополнительные устройства.
К контакторам КМЭ предлагается большой ассортимент
дополнительных устройств:
1. Приставки контактные ПКЭ.
2. Приставки выдержки времени ПВЭ.
3. Реле перегрузки (тепловое реле) РТЭ.
4. Блокировочное устройство для реализации реверсивной схемы.
5. Сменные катушки управления на напряжение от 24 до 400В.

Контактор серии SystemePact MC1D на номинальный ток 40 А, 3P, 1НО+1НЗ; напряжение управления – 24…60 В пер./пост. тока; крепеж – на DIN-рейке или монтажной плате. Контакторы серии SystemePact MC1D разработаны для управления двигателями различных типов, а также насосами, лифтов и системами вентиляции. Они имеют увеличенный электрический и механический ресурс; могут оснащаться дополнительными контактами, тепловыми реле, механическими блокировками, ограничителями перенапряжений.

Контактор серии SystemePact MC1D на номинальный ток 38 А, 3P, 1НО+1НЗ; напряжение управления – 24 В пост. тока; крепеж – на DIN-рейке или монтажной плате. Контакторы серии SystemePact MC1D разработаны для управления двигателями различных типов, а также насосами, лифтов и системами вентиляции. Они имеют увеличенный электрический и механический ресурс; могут оснащаться дополнительными контактами, тепловыми реле, механическими блокировками, ограничителями перенапряжений.

Контактор серии SystemePact MC1D на номинальный ток 12 А, 3P, 1НО+1НЗ; напряжение управления – 220 В пер. тока; крепеж – на DIN-рейке или монтажной плате. Контакторы серии SystemePact MC1D разработаны для управления двигателями различных типов, а также насосами, лифтов и системами вентиляции. Они имеют увеличенный электрический и механический ресурс; могут оснащаться дополнительными контактами, тепловыми реле, механическими блокировками, ограничителями перенапряжений.

Контактор серии SystemePact MC1D на номинальный ток 9 А, 3P, 1НО+1НЗ; напряжение управления – 48 В пост. тока; крепеж – на DIN-рейке или монтажной плате. Контакторы серии SystemePact MC1D разработаны для управления двигателями различных типов, а также насосами, лифтов и системами вентиляции. Они имеют увеличенный электрический и механический ресурс; могут оснащаться дополнительными контактами, тепловыми реле, механическими блокировками, ограничителями перенапряжений.

Контактор серии SystemePact MC1E на номинальный ток 65 А, 3P, встроенные дополнительные контакты 1НО+1НЗ; напряжение управления – 36 В пер.тока; крепеж – на DIN-рейку/монтажную плату. Контакторы серии SystemePact MC1E разработаны для шкафов управления насосными станциями, систем вентиляции и лифтов. Они имеют увеличенный электрический и механический ресурс 10 млн. циклов; могут оснащаться дополнительными контактами, тепловыми реле, механическими блокировками, ограничителями перенапряжений.

Контакторы серии NC1 Chint -  предназначены для применения в сетях переменного тока частотой 50/60 Гц напряжением до 690В и номинальным током до 95А для частых пусков и управление двигателями переменного тока. Контакторы могут быть объединены с соответствующим тепловым реле для создания электромагнитного пускателя защиты цепей от токов перегрузки. Механическая блокировка позволяет преобразовать два отдельных контактора в единый реверсивный. Для специальных применений контакторы переменного тока серии NC1 могут комплектоваться катушкой управления постоянного тока.

Контакторы серии NC1 Chint -  предназначены для применения в сетях переменного тока частотой 50/60 Гц напряжением до 690В и номинальным током до 95А для частых пусков и управление двигателями переменного тока. Контакторы могут быть объединены с соответствующим тепловым реле для создания электромагнитного пускателя защиты цепей от токов перегрузки. Механическая блокировка позволяет преобразовать два отдельных контактора в единый реверсивный. Для специальных применений контакторы переменного тока серии NC1 могут комплектоваться катушкой управления постоянного тока.

Контакторы серии NC1 Chint - предназначены для применения в сетях переменного тока частотой 50/60 Гц напряжением до 690В для частых пусков и управление двигателями переменного тока.
Номинальный рабочий ток контактора (Ie): 95A.
Номинальное напряжение питания катушки управления Us: 110В 50Гц (переменный ток).
Вспомогательных контактов: 1НО+1НЗ.
Количество главных контактов: 3НО.
Номинальное напряжение изоляции (Ui): 690В. Дополнительные акссесуары:
1.Катушки управления;
2.Механические блокировки MI;
3.Приставки выдержка времени F5;
4.Приставки доп.контакты F4;
5.Приставка доп.контакты (боковая) NCF1-11C;
6.Резистивно-емкостные цепи SR2.

Электромагнитные контакторы "YON PRO" серии DSC ДКС - предназначены для дистанционной коммутации трехфазных асинхронных двигателей, частотных приводов и других высокоиндуктивных нагрузок (категория применения АС-3). Контакторы имеют высокий коммутационный ресурс для работы в тяжелых режимах, таких как пуск и торможение противовключением электродвигателей с короткозамкнутым ротором (АС-4). По роду тока контакторы классифицируются как устройства для применения в цепях переменного тока напряжением до 690 В частотой 50 Гц и постоянного тока напряжением до 440 В.

Электромагнитные контакторы "YON PRO" серии DSC ДКС - предназначены для дистанционной коммутации трехфазных асинхронных двигателей, частотных приводов и других высокоиндуктивных нагрузок (категория применения АС-3). Контакторы имеют высокий коммутационный ресурс для работы в тяжелых режимах, таких как пуск и торможение противовключением электродвигателей с короткозамкнутым ротором (АС-4). По роду тока контакторы классифицируются как устройства для применения в цепях переменного тока напряжением до 690 В частотой 50 Гц и постоянного тока напряжением до 440 В.

Электромагнитные контакторы "YON PRO" серии DSC ДКС - предназначены для дистанционной коммутации трехфазных асинхронных двигателей, частотных приводов и других высокоиндуктивных нагрузок (категория применения АС-3). Контакторы имеют высокий коммутационный ресурс для работы в тяжелых режимах, таких как пуск и торможение противовключением электродвигателей с короткозамкнутым ротором (АС-4). По роду тока контакторы классифицируются как устройства для применения в цепях переменного тока напряжением до 690 В частотой 50 Гц и постоянного тока напряжением до 440 В.

Контактор серии КМ-102 DEKraft; 3P; номинальный ток 9 А (AC3); напряжение управления 400 В пер.тока; доп.контакты 1НО+1НЗ; установка на стандартную DIN-рейку. Контакторы КМ-102 предназначены для пуска и останова асинхронных двигателей, для коммутации различных нагрузок в сетях напряжением до 690 В пер.тока. Дополнительные защитные крышки исключают попадание пыли внутрь контактора и обеспечивают защиту от случайного прикосновения.

Контактор серии КМ-102 DEKraft; 3P; номинальный ток 38 А (AC3); напряжение управления 400 В пер.тока; доп.контакты 1НО+1НЗ; установка на стандартную DIN-рейку. Контакторы КМ-102 предназначены для пуска и останова асинхронных двигателей, для коммутации различных нагрузок в сетях напряжением до 690 В пер.тока. Дополнительные защитные крышки исключают попадание пыли внутрь контактора и обеспечивают защиту от случайного прикосновения.

Контакторы электромагнитные малогабаритные КМИ-А серии ARMAT ИЭК - предназначены для использования в схемах управления электроприводами для пуска, остановки и реверсирования трехфазных асинхронных электродвигателей с короткозамкнутым ротором на напряжение переменного тока до 690В 50Гц, а также дистанционно управлять цепями освещения, нагревательными цепями, коммутировать трехфазные конденсаторные батареи первичные обмотки трехфазных низковольтных трансформаторов.
Номинальный ток: 40А.
Напряжение питания катушки:110В
Номинальное напряжение: 690 В, 50 Гц.
Количество полюсов: 3.
Количество дополнительных контактов:
1 «замыкающийся» + 1 «размыкающийся».
Крепления: на DIN-рейку или монтажную панель.

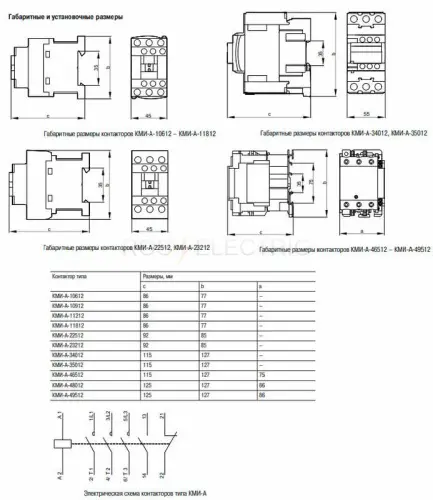

Контакторы электромагнитные малогабаритные КМИ-А серии ARMAT ИЭК - предназначены для использования в схемах управления электроприводами для пуска, остановки и реверсирования трехфазных асинхронных электродвигателей с короткозамкнутым ротором на напряжение переменного тока до 690В 50Гц, а также дистанционно управлять цепями освещения, нагревательными цепями, коммутировать трехфазные конденсаторные батареи первичные обмотки трехфазных низковольтных трансформаторов.
Номинальный ток: 9А.
Напряжение питания катушки:400В
Номинальное напряжение: 690 В, 50 Гц.
Количество полюсов: 3.
Количество дополнительных контактов:
1 «замыкающийся» + 1 «размыкающийся».
Крепления: на DIN-рейку или монтажную панель.

Контакторы DILM EATON - предназначены для управления электричскими нагрузками (электродвигателями, генераторами, лампами, нагревательной техникой).

Контакторы с универсальной катушкой AF40 ABB - предназначены для управления силовыми цепями с напряжением до 690 В AC и 220 В DC. (применяются при управление 3-фазными электродвигателями, неиндуктивными или слабоиндуктивными нагрузками).
Снабжены встроенной защитой от перенапряжений и не требуют применения дополнительных ограничителей перенапряжений.

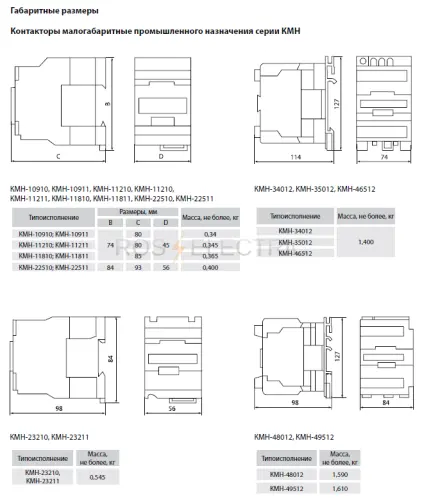

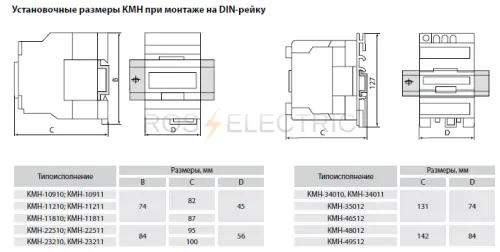

Контакторы малогабаритные промышленного назначения серии КМН ТДМ - предназначены для пуска, остановки и реверсирования асинхронных электродвигателей с короткозамкнутым ротором на напряжение до 660 В, а также для дистанционного управления цепями освещения, нагревательными цепями и различными индуктивными нагрузками (категория применения АС-1).
Контакты изготовлены: из композита медь-серебро.
Номинальный рабочий ток: 18А.
Номинальное напряжение катушки: 400В АС3.
Количество и вид контактов: 1НЗ (1р).
