Контакторы 115А-1000А электромагнитные – Страница 12

Контакторы электромагнитные КТИе ИЭК - предназначены для использования в схемах управления электроприводами для пуска, остановки трехфазных асинхронных электродвигателей с короткозамкнутым ротором с номинальным напряжением 400В переменного тока частоты 50Гц.

Контакторы электромагнитные КТН ТДМ - предназначены для использования в схемах управления трехфазными асинхронными электродвигателями с короткозамкнутым ротором в электрических сетях с номинальным напряжением до 660 В переменного тока.
Номинальное напряжение катушки управления: 230 В.
Номинальный рабочий ток: 400 А.
Контакты: 1НО (1з).

Электромагнитные контакторы КТИ предназначаются для эксплуатации в схемах управления для пуска/остановки трехфазных электрических моторов в электросетях с напряжением номинальным до 660В тока переменного. Так же применяются для отключения/включения иных электроустановок: нагревательных установок, осещения и других индуктивных нагрузок. Применяются в насосах, кран-балках, вентиляторах и в системах автоввода резерва.

Контактор серии SystemePact MC1G на номинальный ток 630 А, 3P, 2НО+2НЗ; напряжение управления – 100…250 В пер./пост. тока; защита от просадок напряжения от 0,7 до 1,2 Us; крепеж – на монтажной плате. Контакторы серии SystemePact MC1G разработаны для управления двигателями различных типов, а также насосами, лифтов и системами вентиляции. Они имеют увеличенный электрический и механический ресурс; могут оснащаться дополнительными контактами, тепловыми реле, механическими блокировками.

Контактор серии SystemePact MC1G на номинальный ток 500 А, 3P, 2НО+2НЗ; напряжение управления – 250…500 В пер./пост. тока; защита от просадок напряжения от 0,7 до 1,2 Us; крепеж – на монтажной плате. Контакторы серии SystemePact MC1G разработаны для управления двигателями различных типов, а также насосами, лифтов и системами вентиляции. Они имеют увеличенный электрический и механический ресурс; могут оснащаться дополнительными контактами, тепловыми реле, механическими блокировками.

Контакторы серии NC2 Chint - предназначены для применения в сетях переменного тока частотой 50/60 Гц напряжением до 690В и номинальным током до 800А для частых пусков и управление двигателями переменного тока.
Номинальный рабочий ток контактора (Ie)AC-3: 500A.
Номинальное напряжение питания катушки управления Us: 110В 50Гц (переменный ток).
Вспомогательных контактов: без доп.контактов.
Количество главных контактов: 3НО.
Номинальное напряжение изоляции (Ui): 690В.
Исполнение: нереверсивное, горизонтальная установка.
Дополнительные аксессуары:
1.Катушки управления NC2;
2.Механические блокировки NC2 (115-150, 185-225, 265-500);
3.Приставки выдержка времени F5;
4.Приставки доп.контакты F4;

Контакторы NXC CHINT - предназначены для частых запусков и управления двигателями переменного тока, а также для удаленного замыкания/размыкания цепи.

Электромагнитные контакторы КТИ предназначаются для эксплуатации в схемах управления для пуска/остановки трехфазных электрических моторов в электросетях с напряжением номинальным до 660В тока переменного. Так же применяются для отключения/включения иных электроустановок: нагревательных установок, осещения и других индуктивных нагрузок. Применяются в насосах, кран-балках, вентиляторах и в системах автоввода резерва.

Контактор серии SystemePact MC1G на номинальный ток 330 А, 3P, 2НО+2НЗ; напряжение управления – 250…500 В пер./пост. тока; защита от просадок напряжения от 0,7 до 1,2 Us; крепеж – на монтажной плате. Контакторы серии SystemePact MC1G разработаны для управления двигателями различных типов, а также насосами, лифтов и системами вентиляции. Они имеют увеличенный электрический и механический ресурс; могут оснащаться дополнительными контактами, тепловыми реле, механическими блокировками.

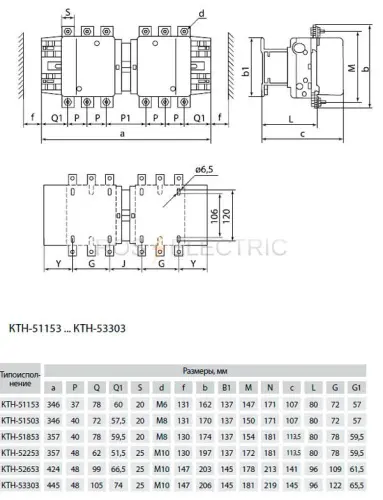

Контакторы электромагнитные КТН реверсивные ТДМ - предназначены для использования в схемах управления трехфазными асинхронными электродвигателями с короткозамкнутым ротором в электрических сетях с номинальным напряжением до 660 В переменного тока.
Номинальное напряжение катушки управления: 230 В.
Номинальный рабочий ток: 330 А.
Контакты: 2НО (2з).

Контакторы серии КМ-103 предназначены для пуска и останова асинхронных двигателей с короткозамкнутым ротором (конвейеры, станки, компрессоры, насосы, лифты, эскалаторы, тепловые пушки и завесы, системы управления отоплением, вентиляция и кондиционирование, для коммутации осветительных сетей.
Напряжение катушки управления: 380 В.
Номинальный ток: 225 А.
Контакты: 1НО+1НЗ (приставка фронтальной установки)
В комбинации с электротепловым реле перегрузки они также могут быть использованы в качестве мотор-стартера.
Принцип действия
При подаче номинального напряжения на катушку она втягивает сердечник, и этим замыкает группу силовых и вспомогательных контактов. При достижении напряжения ниже порогового уровня на отпускание контакты размыкаются.
Аксессуары для КМ-103:
- Реле электротепловые серии РТ-03;
- Приставки контактные боковой и лицевой установки серии ПК-03;
- Приставки выдержки времени лицевой установки серии ПВ-03;
- Механизмы блокировки серии БМ-03.

Контакторы электромагнитные серии КТЭ предназначены для использования в схемах управления для пуска и остановки трехфазных асинхронных электродвигателей с короткозамкнутым ротором в электрических сетях с напряжением до 660 В переменного тока. Могут использоваться для включения и отключения других устройств нагревательных установок, освещения, применяются в насосах, печах, вентиляторах, кранах и т.д.
Широкий ассортимент контакторов (до 630А).
Возможность установки двух дополнительных устройств.
Большой ассортимент катушек управления и других дополнительных устройств.
Простота замены катушки управления.
Меньшие габаритные размеры по сравнению с отечественными аналогами.
Наличие реверсивных контакторов.
Гибкий кабель мм2 1-4
Жесткий кабель мм2 1-4
Момент затяжки Нм 1,2
Дополнительные устройства
На контакторы КТЭ есть возможность установки сразу двух дополнительных устройств.
Блоки вспомогательных контактов ПКЭ-02, ПКЭ-04, ПКЭ-11, ПКЭ-20, ПКЭ-22, ПКЭ-40
Реле времени ПВЭ-11, ПВЭ-12, ПВЭ-13, ПВЭ-21, ПВЭ-22, ПВЭ-23
Сменные катушки управления.

Контакторы электромагнитные серии КТИ предназначены для использования в схемах управления для пуска и остановки трехфазных асинхронных электродвигателей с коротко замкнутым ротором в электрических сетях с номинальным напряжением до 660 В переменного тока, а также могут быть использованы для включения и отключения других электроустановок: освещения, нагревательных установок и различных индуктивных нагрузок. Применяются в вентиляторах, насосах, печах, кран;балках и в системах автоматического ввода резерва (АВР).

Основание из алюминиевого профиля.

Большой ассортимент дополнительных устройств приставки контакт ные ПКИ, приставки выдержки времени ПВИ.

Индикатор вынесеный на внешнюю панель боковой крышки позволяет проверить положение контактной системы, не разбирая контактор.

Верхняя крышка закреплена при помощи винтов с фиксацией.

Возможность устанавливать одновременно две дополнительные приставки в любом наборе.

Демонтаж катушки управления без специального инструмента (путем утапливания фиксатора в корпус контактора).

Реверсивные контакторы поставляются с заводскими шинами и механической блокировкой. Контакторы смонтированы на двух металлических рейках.

Контактор серии SystemePact MC1G на номинальный ток 265 А, 3P, 2НО+2НЗ; напряжение управления – 250…500 В пер./пост. тока; защита от просадок напряжения от 0,7 до 1,2 Us; крепеж – на монтажной плате. Контакторы серии SystemePact MC1G разработаны для управления двигателями различных типов, а также насосами, лифтов и системами вентиляции. Они имеют увеличенный электрический и механический ресурс; могут оснащаться дополнительными контактами, тепловыми реле, механическими блокировками.

Контакторы электромагнитные серии ПМЛ КЭАЗ - предназначены для применения в качестве коммутационных аппаратов в схемах управления электроприводами, главным образом в стационарных установках для дистанционного пуска непосредственным подключением к сети, остановки и реверсирования трехфазных асинхронных электродвигателей с короткозамкнутым ротором в электроустановках напряжением до 660 В переменного тока частотой 50 и 60 Гц.
Номинальный ток при 380В:125А.
Нереверсивный.
Количество контактов: 1з+1р (1НО+1НЗ).
Степень защиты: IP00.
Напряжение цепи управления (катушки управления): 220AC.
Климатическое исполнение: УХЛ4.
Класс износостойкости: Б.
Крепление: винтами на монтажную панель.

Контакторы EasyPact TVS Schneider Electric - предназначены для управления двигателем (активаная нагрузка).
Категория применения: AC-3, AC-1.
Номинальное напряжение: 200А.
Напряжение цепи управления (питания катушки): 220В 50 Гц.
Количество полюсов: 3 (3НО).
Монтаж: на дин-рейку.

Контакторы электромагнитные КТН ТДМ - предназначены для использования в схемах управления трехфазными асинхронными электродвигателями с короткозамкнутым ротором в электрических сетях с номинальным напряжением до 660 В переменного тока.
Номинальное напряжение катушки управления: 400 В.
Номинальный рабочий ток: 265 А.
Контакты: 1НО (1з).

Контакторы серии КМ-103 предназначены для пуска и останова асинхронных двигателей с короткозамкнутым ротором (конвейеры, станки, компрессоры, насосы, лифты, эскалаторы, тепловые пушки и завесы, системы управления отоплением, вентиляция и кондиционирование, для коммутации осветительных сетей.
Напряжение катушки управления: 220 В.
Номинальный ток: 330 А.
Контакты: 1НО+1НЗ (приставка фронтальной установки)
В комбинации с электротепловым реле перегрузки они также могут быть использованы в качестве мотор-стартера.
Принцип действия
При подаче номинального напряжения на катушку она втягивает сердечник, и этим замыкает группу силовых и вспомогательных контактов. При достижении напряжения ниже порогового уровня на отпускание контакты размыкаются.
Аксессуары для КМ-103:
- Реле электротепловые серии РТ-03;
- Приставки контактные боковой и лицевой установки серии ПК-03;
- Приставки выдержки времени лицевой установки серии ПВ-03;
- Механизмы блокировки серии БМ-03.

Контакторы электромагнитные серии КТЭ предназначены для использования в схемах управления для пуска и остановки трехфазных асинхронных электродвигателей с короткозамкнутым ротором в электрических сетях с напряжением до 660 В переменного тока. Могут использоваться для включения и отключения других устройств нагревательных установок, освещения, применяются в насосах, печах, вентиляторах, кранах и т.д.
Широкий ассортимент контакторов (до 630А).
Возможность установки двух дополнительных устройств.
Большой ассортимент катушек управления и других дополнительных устройств.
Простота замены катушки управления.
Меньшие габаритные размеры по сравнению с отечественными аналогами.
Наличие реверсивных контакторов.
Гибкий кабель мм2 1-4
Жесткий кабель мм2 1-4
Момент затяжки Нм 1,2
Дополнительные устройства
На контакторы КТЭ есть возможность установки сразу двух дополнительных устройств.
Блоки вспомогательных контактов ПКЭ-02, ПКЭ-04, ПКЭ-11, ПКЭ-20, ПКЭ-22, ПКЭ-40
Реле времени ПВЭ-11, ПВЭ-12, ПВЭ-13, ПВЭ-21, ПВЭ-22, ПВЭ-23
Сменные катушки управления.

Контакторы электромагнитные серии КТИ ИЭК - предназначены для использования в схемах управления для пуска и остановки трехфазных асинхронных электродвигателей с коротко замкнутым ротором в электрических сетях с номинальным напряжением до 660 В переменного тока, а также для включения и отключения: освещения, нагревательных установок и различных индуктивных нагрузок. Применяются в вентиляторах, насосах, печах, кран; балках и в системах автоматического ввода резерва (АВР).
Напряжение катушки управления: 230 В.
Номинальный ток: 115 А.
Контакты: 1НО.
Основание: из алюминиевого профиля.
Аксессуары: приставки контактные ПКИ, приставки выдержки времени ПВИ.
Индикатор положения контактной системы.
Верхняя крышка на винтах с фиксацией.
Возможность устанавливать одновременно две дополнительные приставки.
Демонтаж катушки управления без специального инструмента (путем утапливания фиксатора в корпус контактора).
Реверсивные контакторы поставляются с заводскими шинами и механической блокировкой. Контакторы смонтированы на двух металлических рейках.
Артикулы и изделия:
KKT50-115-230-10 Контактор КТИ-5115 115А 230В/АС3
KKT50-115-400-10 Контактор КТИ-5115 115А 400В/АС3
KKT50-150-230-10 Контактор КТИ-5150 150А 230В/АС3
KKT50-150-400-10 Контактор КТИ-5150 150А 400В/АС3
KKT50-185-230-10 Контактор КТИ-5185 185А 230В/АС3
KKT50-185-400-10 Контактор КТИ-5185 185А 400В/АС3
KKT50-225-230-10 Контактор КТИ-5225 225А 230В/АС3
KKT50-225-400-10 Контактор КТИ-5225 225А 400В/АС3
KKT50-265-230-10 Контактор КТИ-5265 265А 230В/АС3
KKT50-265-400-10 Контактор КТИ-5265 265А 400В/АС3
KKT50-330-230-10 Контактор КТИ-5330 330А 230В/АС3
KKT50-330-400-10 Контактор КТИ-5330 330А 400В/АС3
KKT60-400-230-10 Контактор КТИ-6400 400А 230В/АС3
KKT60-400-400-10 Контактор КТИ-6400 400А 400В/АС3
KKT60-500-230-10 Контактор КТИ-6500 500А 230В/АС3
KKT60-500-400-10 Контактор КТИ-6500 500А 400В/АС3
KKT70-630-230-10 Контактор КТИ-7630 630А 230В/АС3
KKT70-630-400-10 Контактор КТИ-7630 630А 400В/АС3
Реверсивные контакторы
KKT53-115-230-10 Контактор КТИ-51153 реверс 115А 230В/АС3
KKT53-115-400-10 Контактор КТИ-51153 реверс 115А 400В/АС3
KKT53-150-230-10 Контактор КТИ-51503 реверс 150А 230В/АС3
KKT53-150-400-10 Контактор КТИ-51503 реверс 150А 400В/АС3
KKT53-185-230-10 Контактор КТИ-51853 реверс 185А 230В/АС3
KKT53-185-400-10 Контактор КТИ-51853 реверс 185А 400В/АС3
KKT53-225-230-10 Контактор КТИ-52253 реверс 225А 230В/АС3
KKT53-225-400-10 Контактор КТИ-52253 реверс 225А 400В/АС3
KKT53-265-230-10 Контактор КТИ-52653 реверс 265А 230В/АС3
KKT53-265-400-10 Контактор КТИ-52653 реверс 265А 400В/АС3
KKT53-330-230-10 Контактор КТИ-53303 реверс 330А 230В/АС3
KKT53-330-400-10 Контактор КТИ-53303 реверс 330А 400В/АС3
KKT63-400-230-10 Контактор КТИ-64003 реверс 400А 230В/АС3
KKT63-400-400-10 Контактор КТИ-64003 реверс 400А 400В/АС3
KKT63-500-230-10 Контактор КТИ-65003 реверс 500А 230В/АС3
KKT63-500-400-10 Контактор КТИ-65003 реверс 500А 400В/АС3
KKT73-630-230-10 Контактор КТИ-76303 реверс 630А 230В/АС3
KKT73-630-400-10 Контактор КТИ-76303 реверс 630А 400В/АС3
