Кнопки плоские NP2-BA без подсветки, без фиксации CHINT - предназначены для оперативного управления контакторами, и реле автоматики.

Управлящие головки сдвоенных кнопок с сигнальной лампой М22 (исполнительный механизм) серии RMQ-Titan EATON - предназначены для оперативного управления технологическими процессами.
Применяются в в постах кнопочных, вводно-распределительных устройствах, устройствах автоматического включения резерва, станциях управления электрическими приводами.

Переключатели кулачковые LW32 CHINT - предназначены для цепей управления и распределения электрической энергии, измерительных приборов и пуска элекродвигателей. (главные выключатели , реверсивные переключатели,многопозиционные переключатели,переключатели для амперметра и вольтметра,переключатели для управления двигателями).

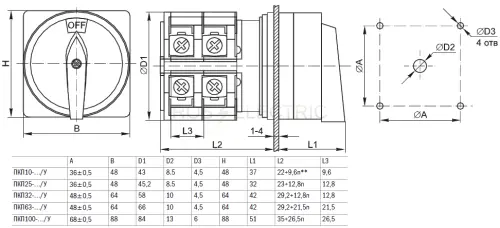

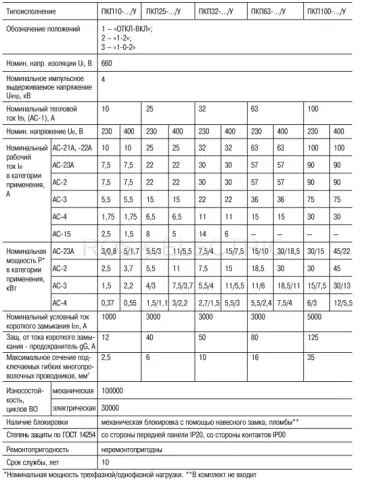

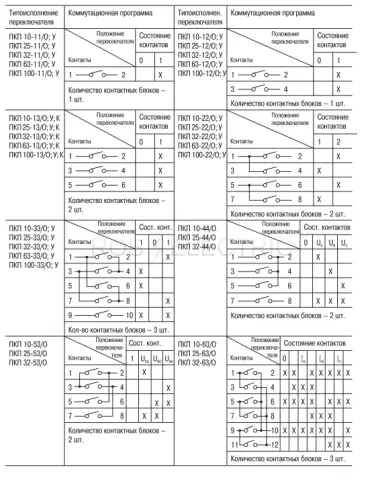

Кулачковые переключатели (выключатели нагрузки) трехфазные ПК-2 с передним креплением IP20 (со стороны передней панели) EKF PROxima - предназначены для включения силовых и контрольных цепей переменного тока номинальным напряжением до 400 В и частотой 50/60 Гц под нагрузкой и переключения между цепями в щитовом оборудовании диспетчеризации, управлении, распределении электроэнергии, в испытательных стендах, пультах управления, сварочном оборудовании

Лампы светодиодные (LED) BA9s CHINT - предназначены для замены в светосигнальной арматуре NP2.

Кнопки (выключатели кнопочные)-предназначены для дистанционного управления контакторами (пускателями) и реле в электрических цепях перемен. тока частотой 50 Гц, напряжением до 660 В или пост. тока напряжением до 400 В и другими технологическими процессами.
Толкатель:выступающий
Цвет кнопки: белый;
Контакты: 2р -2 размыкающих контакта (2НЗ-2 номально закрытых);
Без фиксации (возвратная).

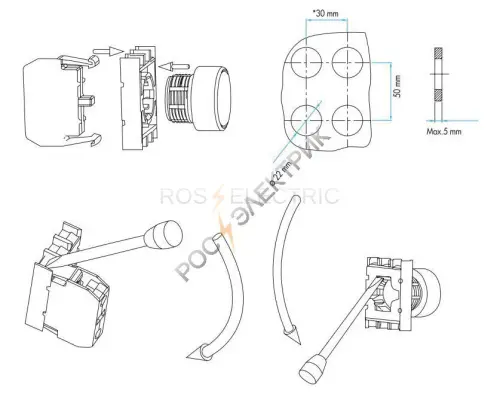

Монтажное отверстие: 22мм.
Степень пылевлагозащиты:
-блок-контактов-IP20;
-при установке в щите-IP50;
Номинал. рабочее напряжение, Ue: 250В AC, 50 Гц;
Номинал. ток, Ie: 4А;
Механическая износостойкость: не меньше 500000 операций;
Электрическая износостойкость: не меньше 100000 операций;
Максимальная частота включений:
-при полной нагрузке 1200 операций/час;
-при неполной нагрузке 3000 операций/час;
Номин. напряжение изоляции, Ui: 300В;
Номин. импульсное напряжение Uimp: 2500В;
Материал контактов: AgNi (серебро-никель);
Материал блок-контактов: огнестойкий полиамид;
Пластмассовые части: поликарбонат;
Номинал. сопротивление изоляции: не меньше 10МОм (500В пост. тока)
Диэлектрическое сопротивление: между корпусом и контактом-2000В перемен. тока, открытый контакт-1500В перемен.тока;
Сечение подключаемого проводника: 1,5-2.5 мм2;
Возможность использования блока подсветки;
Возможность использования стандартных держателей маркировки и табличек;
Соответствует стандартам: TS EN 60947-5-1, VDE0660, UL 508.
Артикулы и изделия:
Выключатели кнопочные с выступающим толкателем, без фиксации, без подсветки 1з (1НО)
B100HS Кнопка выступающая желтая B100HS 22мм 4А 1з без фиксации EMAS
B100HB Кнопка выступающая белая B100HB 22мм 4А 1з без фиксации EMAS
B100HY Кнопка выступающая зеленая B100HY 22мм 4А 1з без фиксации EMAS
B100HK Кнопка выступающая красная B100HК 22мм 4А 1з без фиксации EMAS
B100HM Кнопка выступающая синяя B100HM 22мм 4А 1з без фиксации EMAS
Выключатели кнопочные с выступающим толкателем, без фиксации, без подсветки 2з (2НО)
B101HB Кнопка выступающая белая B101HB 22мм 4А 2з без фиксации EMAS
B101HS Кнопка выступающая желтая B101HS 22мм 4А 2з без фиксации EMAS
B101HY Кнопка выступающая зеленая B101HY 22мм 4А 2з без фиксации EMAS
B101HK Кнопка выступающая красная B101HК 22мм 4А 2з без фиксации EMAS
B101HM Кнопка выступающая синяя B101HM 22мм 4А 2з без фиксации EMAS
Выключатели кнопочные с выступающим толкателем, без фиксации, без подсветки 1з+1р (1НО+1НЗ)
B102HB Кнопка выступающая белая B102HB 22мм 4А 1з+1р без фиксации EMAS
B102HS Кнопка выступающая желтая B102HS 22мм 4А 1з+1р без фиксации EMAS
B102HK Кнопка выступающая красная B102HK 22мм 4А 1з+1р без фиксации EMAS
B102HY Кнопка выступающая зеленая B102HY 22мм 4А 1з+1р без фиксации EMAS
B102HM Кнопка выступающая синяя B102HМ 22мм 4А 1з+1р без фиксации EMAS
Выключатели кнопочные с выступающим толкателем, без фиксации, без подсветки 1р (1НЗ)
B200HB Кнопка выступающая белая B200HB 22мм 4А 1р без фиксации EMAS
B200HS Кнопка выступающая желтая B200HS 22мм 4А 1р без фиксации EMAS
B200HY Кнопка выступающая зеленая B200HY 22мм 4А 1р без фиксации EMAS
B200HK Кнопка выступающая красная B200HK 22мм 4А 1р без фиксации EMAS
B200HM Кнопка выступающая синяя B200HM 22мм 4А 1р без фиксации EMAS
Выключатели кнопочные с выступающим толкателем, без фиксации, без подсветки 2р (2НЗ)
B202HB Кнопка выступающая белая B202HB 22мм 4А 2р без фиксации EMAS
B202HS Кнопка выступающая желтая B202HS 22мм 4А 2р без фиксации EMAS
B202HY Кнопка выступающая зеленая B202HY 22мм 4А 2р без фиксации EMAS
B202HK Кнопка выступающая красная B202HК 22мм 4А 2р без фиксации EMAS
B202HM Кнопка выступающая синяя B202HM 22мм 4А 2р без фиксации EMAS

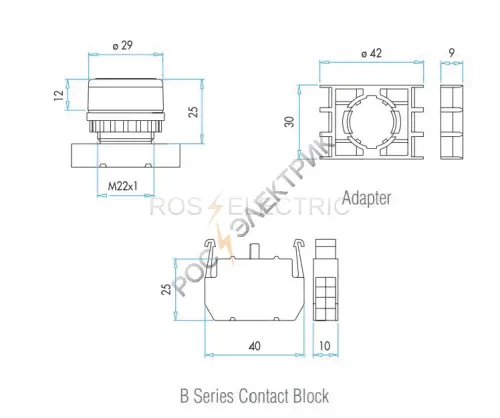

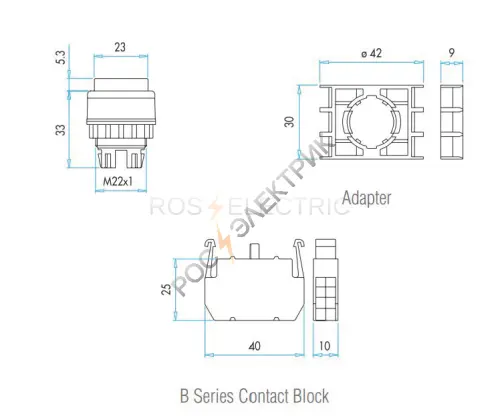

Блок-контакты 1з, 1р (НО, НЗ)
B1 Блок-контакт B1 "Старт" 4А 1з (1НО)
B2 Блок-контакт B2 "Стоп" 4А 1р (1НЗ)
Блоки подсветки (Блок-светодиоды)
B3 Блок-контакт подсветки B3 под неоновую лампу BA9s EMAS
B5 Блок-контакт подсветки В5 5-15 mA 12-30В AC/DC с белым светодиодом EMAS
B6 Блок-контакт подсветки B6 5-15 mA 12-30В AC/DC с красным светодиодом EMAS
B7 Блок-контакт подсветки B7 5-15 mA 12-30В AC/DC с синим светодиодом EMAS
B8 Блок-контакт подсветки B8 5-15 mA 12-30В AC/DC с желтым светодиодом EMAS
B9 Блок-контакт подсветки B9 5-15 mA 12-30В AC/DC с зеленым светодиодом EMAS
BB Блок-контакт подсветки BB 2-5 mA 100-230В AC с белым светодиодом EMAS
BK Блок-контакт подсветки BK 2-5 mA 100-230В AC с красным светодиодом EMAS
BM Блок-контакт подсветки BM 2-5 mA 100-230В AC с синим светодиодом EMAS
BS Блок-контакт подсветки BS 2-5 mA 100-230В AC с желтым светодиодом EMAS
BY Блок-контакт подсветки BY 2-5 mA 100-230В AC с зеленым светодиодом EMAS
BK-4 Блок-контакт подсветки BK-4 2-5 mA 110В AC/DC с красным светодиодом EMAS
BM-4 Блок-контакт подсветки BM-4 2-5 mA 110В AC/DC с синим светодиодом EMAS
BS-4 Блок-контакт подсветки BS-4 2-5 mA 110В AC/DC с желтым светодиодом EMAS
BY-4 Блок-контакт подсветки BY-4 2-5 mA 110В AC/DC с зеленым светодиодом EMAS

Кнопки (выключатели кнопочные)-предназначены для дистанционного управления контакторами (пускателями) и реле в электрических цепях перемен. тока частотой 50 Гц, напряжением до 660 В или пост. тока напряжением до 400 В и другими технологическими процессами.
Цвет кнопки: черный;
Контакты: 1з+1р -1 замыкающий+1 размыкающий контакт (1НО+1НЗ-1 нормально открытый и 1 номально закрытый);
Без фиксации (возвратная).
Монтажное отверстие: 22мм.
Степень пылевлагозащиты:
-блок-контактов-IP20;
-при установке в щите-IP50;
Номинал. рабочее напряжение, Ue: 250В AC, 50 Гц;
Номинал. ток, Ie: 4А;
Механическая износостойкость: не меньше 500000 операций;
Электрическая износостойкость: не меньше 100000 операций;
Максимальная частота включений:
-при полной нагрузке 1200 операций/час;
-при неполной нагрузке 3000 операций/час;
Номин. напряжение изоляции, Ui: 300В;
Номин. импульсное напряжение Uimp: 2500В;
Материал контактов: AgNi (серебро-никель);
Материал блок-контактов: огнестойкий полиамид;
Пластмассовые части: поликарбонат;
Номинал. сопротивление изоляции: не меньше 10МОм (500В пост. тока)
Диэлектрическое сопротивление: между корпусом и контактом-2000В перемен. тока, открытый контакт-1500В перемен.тока;
Сечение подключаемого проводника: 1,5-2.5 мм2;
Возможность использования блока подсветки;
Возможность использования стандартных держателей маркировки и табличек;
Соответствует стандартам: TS EN 60947-5-1, VDE0660, UL 508.
Артикулы и изделия:
Выключатели кнопочные без фиксации, без подсветки 1з (1НО)
B100DB Кнопка нажимная белая B100DB 22мм 4А 1з без фиксации EMAS
B100DS Кнопка нажимная желтая B100DS 22мм 4А 1з без фиксации EMAS
B100DY Кнопка нажимная зеленая B100DY 22мм 4А 1з без фиксации EMAS
B100DK Кнопка нажимная красная B100DK 22мм 4А 1з без фиксации EMAS
B100DM Кнопка нажимная синяя B100DM 22мм 4А 1з без фиксации EMAS
B100DH Кнопка нажимная черная B100DH 22мм 4А 1з без фиксации EMAS
Выключатели кнопочные без фиксации, без подсветки 2з (2НО)
B101DB Кнопка нажимная белая B101DB 22мм 4А 2з без фиксации EMAS
B101DS Кнопка нажимная желтая B101DS 22мм 4А 2з без фиксации EMAS
B101DY Кнопка нажимная зеленая B101DY 22мм 4А 2з без фиксации EMAS
B101DK Кнопка нажимная красная B101DК 22мм 4А 2з без фиксации EMAS
B101DH Кнопка нажимная черная B101DH 22мм 4А 2з без фиксации EMAS
B101DM Кнопка нажимная синяя B101DM 22мм 4А 2з без фиксации EMAS
Выключатели кнопочные без фиксации, без подсветки 1з+1р (1НО+1НЗ)
B102DB Кнопка нажимная белая B102DB 22мм 4А 1з+1р без фиксации EMAS
B102DS Кнопка нажимная желтая B102DS 22мм 4А 1з+1р без фиксации EMAS
B102DY Кнопка нажимная зеленая B102DY 22мм 4А 1з+1р без фиксации EMAS
B102DK Кнопка нажимная красная B102DК 22мм 4А 1з+1р без фиксации EMAS
B102DM Кнопка нажимная синяя B102DМ 22мм 4А 1з+1р без фиксации EMAS
B102DH Кнопка нажимная черная B102DН 22мм 4А 1з+1р без фиксации EMAS
Выключатели кнопочные без фиксации, без подсветки 1р (1НЗ)
B200DB Кнопка нажимная белая B200DB 22мм 4А 1р без фиксации EMAS
B200DS Кнопка нажимная желтая B200DS 22мм 4А 1р без фиксации EMAS
B200DY Кнопка нажимная зеленая B200DY 22мм 4А 1р без фиксации EMAS
B200DK Кнопка нажимная красная B200DK 22мм 4А 1р без фиксации EMAS
B200DM Кнопка нажимная синяя B200DM 22мм 4А 1р без фиксации EMAS
B200DH Кнопка нажимная черная B200DH 22мм 4А 1р без фиксации EMAS
Выключатели кнопочные без фиксации, без подсветки 2р (2НЗ)
B202DB Кнопка нажимная белая B202DB 22мм 4А 2р без фиксации EMAS
B202DS Кнопка нажимная желтая B202DS 22мм 4А 2р без фиксации EMAS
B202DY Кнопка нажимная зеленая B202DY 22мм 4А 2р без фиксации EMAS
B202DK Кнопка нажимная красная B202DК 22мм 4А 2р без фиксации EMAS
B202DM Кнопка нажимная синяя B202DM 22мм 4А 2р без фиксации EMAS
B202DH Кнопка нажимная черная B202DH 22мм 4А 2р без фиксации EMAS
Блок-контакты 1з, 1р (НО, НЗ)
B1 Блок-контакт B1 "Старт" 4А 1з (1НО)
B2 Блок-контакт B2 "Стоп" 4А 1р (1НЗ)
Блоки подсветки (Блок-светодиоды)
B3 Блок-контакт подсветки B3 под неоновую лампу BA9s EMAS
B5 Блок-контакт подсветки В5 5-15 mA 12-30В AC/DC с белым светодиодом EMAS
B6 Блок-контакт подсветки B6 5-15 mA 12-30В AC/DC с красным светодиодом EMAS
B7 Блок-контакт подсветки B7 5-15 mA 12-30В AC/DC с синим светодиодом EMAS
B8 Блок-контакт подсветки B8 5-15 mA 12-30В AC/DC с желтым светодиодом EMAS
B9 Блок-контакт подсветки B9 5-15 mA 12-30В AC/DC с зеленым светодиодом EMAS
BB Блок-контакт подсветки BB 2-5 mA 100-230В AC с белым светодиодом EMAS
BK Блок-контакт подсветки BK 2-5 mA 100-230В AC с красным светодиодом EMAS
BM Блок-контакт подсветки BM 2-5 mA 100-230В AC с синим светодиодом EMAS
BS Блок-контакт подсветки BS 2-5 mA 100-230В AC с желтым светодиодом EMAS
BY Блок-контакт подсветки BY 2-5 mA 100-230В AC с зеленым светодиодом EMAS
BK-4 Блок-контакт подсветки BK-4 2-5 mA 110В AC/DC с красным светодиодом EMAS
BM-4 Блок-контакт подсветки BM-4 2-5 mA 110В AC/DC с синим светодиодом EMAS
BS-4 Блок-контакт подсветки BS-4 2-5 mA 110В AC/DC с желтым светодиодом EMAS
BY-4 Блок-контакт подсветки BY-4 2-5 mA 110В AC/DC с зеленым светодиодом EMAS

Кнопки (выключатели кнопочные)-предназначены для дистанционного управления контакторами (пускателями) и реле в электрических цепях перемен. тока частотой 50 Гц, напряжением до 660 В или пост. тока напряжением до 400 В и другими технологическими процессами.
Цвет кнопки: красный;
Контакты: 1з -замыкающий контакт (1НО-нормально открытый);
Без фиксации (возвратная).
Монтажное отверстие: 22мм.
Степень пылевлагозащиты:
-блок-контактов-IP20;
-при установке в щите-IP50;
Номинал. рабочее напряжение, Ue: 250В AC, 50 Гц;
Номинал. ток, Ie: 4А;
Механическая износостойкость: не меньше 500000 операций;
Электрическая износостойкость: не меньше 100000 операций;
Максимальная частота включений:
-при полной нагрузке 1200 операций/час;
-при неполной нагрузке 3000 операций/час;
Номин. напряжение изоляции, Ui: 300В;
Номин. импульсное напряжение Uimp: 2500В;
Материал контактов: AgNi (серебро-никель);
Материал блок-контактов: огнестойкий полиамид;
Пластмассовые части: поликарбонат;
Номинал. сопротивление изоляции: не меньше 10МОм (500В пост. тока)
Диэлектрическое сопротивление: между корпусом и контактом-2000В перемен. тока, открытый контакт-1500В перемен.тока;
Сечение подключаемого проводника: 1,5-2.5 мм2;
Возможность использования блока подсветки;
Возможность использования стандартных держателей маркировки и табличек;
Соответствует стандартам: TS EN 60947-5-1, VDE0660, UL 508.
Артикулы и изделия:
Выключатели кнопочные без фиксации, без подсветки 1з (1НО)
B100DB Кнопка нажимная белая B100DB 22мм 4А 1з без фиксации EMAS
B100DS Кнопка нажимная желтая B100DS 22мм 4А 1з без фиксации EMAS
B100DY Кнопка нажимная зеленая B100DY 22мм 4А 1з без фиксации EMAS
B100DK Кнопка нажимная красная B100DK 22мм 4А 1з без фиксации EMAS
B100DM Кнопка нажимная синяя B100DM 22мм 4А 1з без фиксации EMAS
B100DH Кнопка нажимная черная B100DH 22мм 4А 1з без фиксации EMAS
Выключатели кнопочные без фиксации, без подсветки 2з (2НО)
B101DB Кнопка нажимная белая B101DB 22мм 4А 2з без фиксации EMAS
B101DS Кнопка нажимная желтая B101DS 22мм 4А 2з без фиксации EMAS
B101DY Кнопка нажимная зеленая B101DY 22мм 4А 2з без фиксации EMAS
B101DK Кнопка нажимная красная B101DК 22мм 4А 2з без фиксации EMAS
B101DH Кнопка нажимная черная B101DH 22мм 4А 2з без фиксации EMAS
B101DM Кнопка нажимная синяя B101DM 22мм 4А 2з без фиксации EMAS
Выключатели кнопочные без фиксации, без подсветки 1з+1р (1НО+1НЗ)
B102DB Кнопка нажимная белая B102DB 22мм 4А 1з+1р без фиксации EMAS
B102DS Кнопка нажимная желтая B102DS 22мм 4А 1з+1р без фиксации EMAS
B102DY Кнопка нажимная зеленая B102DY 22мм 4А 1з+1р без фиксации EMAS
B102DK Кнопка нажимная красная B102DК 22мм 4А 1з+1р без фиксации EMAS
B102DM Кнопка нажимная синяя B102DМ 22мм 4А 1з+1р без фиксации EMAS
B102DH Кнопка нажимная черная B102DН 22мм 4А 1з+1р без фиксации EMAS
Выключатели кнопочные без фиксации, без подсветки 1р (1НЗ)
B200DB Кнопка нажимная белая B200DB 22мм 4А 1р без фиксации EMAS
B200DS Кнопка нажимная желтая B200DS 22мм 4А 1р без фиксации EMAS
B200DY Кнопка нажимная зеленая B200DY 22мм 4А 1р без фиксации EMAS
B200DK Кнопка нажимная красная B200DK 22мм 4А 1р без фиксации EMAS
B200DM Кнопка нажимная синяя B200DM 22мм 4А 1р без фиксации EMAS
B200DH Кнопка нажимная черная B200DH 22мм 4А 1р без фиксации EMAS
Выключатели кнопочные без фиксации, без подсветки 2р (2НЗ)
B202DB Кнопка нажимная белая B202DB 22мм 4А 2р без фиксации EMAS
B202DS Кнопка нажимная желтая B202DS 22мм 4А 2р без фиксации EMAS
B202DY Кнопка нажимная зеленая B202DY 22мм 4А 2р без фиксации EMAS
B202DK Кнопка нажимная красная B202DК 22мм 4А 2р без фиксации EMAS
B202DM Кнопка нажимная синяя B202DM 22мм 4А 2р без фиксации EMAS
B202DH Кнопка нажимная черная B202DH 22мм 4А 2р без фиксации EMAS
Блок-контакты 1з, 1р (НО, НЗ)
B1 Блок-контакт B1 "Старт" 4А 1з (1НО)
B2 Блок-контакт B2 "Стоп" 4А 1р (1НЗ)
Блоки подсветки (Блок-светодиоды)
B3 Блок-контакт подсветки B3 под неоновую лампу BA9s EMAS
B5 Блок-контакт подсветки В5 5-15 mA 12-30В AC/DC с белым светодиодом EMAS
B6 Блок-контакт подсветки B6 5-15 mA 12-30В AC/DC с красным светодиодом EMAS
B7 Блок-контакт подсветки B7 5-15 mA 12-30В AC/DC с синим светодиодом EMAS
B8 Блок-контакт подсветки B8 5-15 mA 12-30В AC/DC с желтым светодиодом EMAS
B9 Блок-контакт подсветки B9 5-15 mA 12-30В AC/DC с зеленым светодиодом EMAS
BB Блок-контакт подсветки BB 2-5 mA 100-230В AC с белым светодиодом EMAS
BK Блок-контакт подсветки BK 2-5 mA 100-230В AC с красным светодиодом EMAS
BM Блок-контакт подсветки BM 2-5 mA 100-230В AC с синим светодиодом EMAS
BS Блок-контакт подсветки BS 2-5 mA 100-230В AC с желтым светодиодом EMAS
BY Блок-контакт подсветки BY 2-5 mA 100-230В AC с зеленым светодиодом EMAS
BK-4 Блок-контакт подсветки BK-4 2-5 mA 110В AC/DC с красным светодиодом EMAS
BM-4 Блок-контакт подсветки BM-4 2-5 mA 110В AC/DC с синим светодиодом EMAS
BS-4 Блок-контакт подсветки BS-4 2-5 mA 110В AC/DC с желтым светодиодом EMAS
BY-4 Блок-контакт подсветки BY-4 2-5 mA 110В AC/DC с зеленым светодиодом EMAS

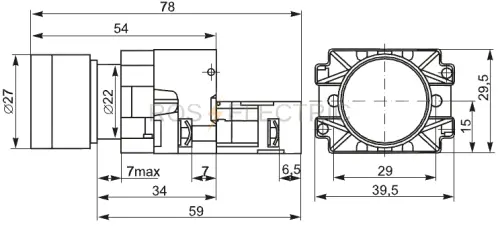

Кнопки модульной серии MP1 без фиксации ТДМ - предназначены для коммутации электрических цепей управления переменного напряжения до 660 В частотой 50 и 60 Гц и постоянного напряжения до 440 В.
Вид толкателя: круглый плоский, без фикации, без подсветки.
Цвет: черный.
Контактная группа:1з+1р.
Монтажный диаметр: 22мм.

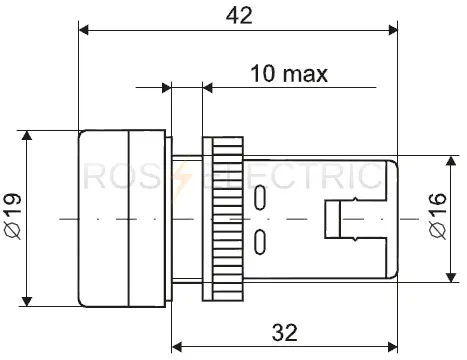

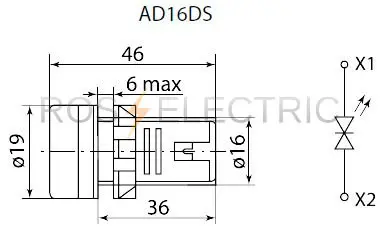

Светосигнальные индикаторы (лампы) AD-16DS со светодиодом (LED) - предназначены для индикации состояния электрических цепей.
Номинальное рабочее напряжение: 12В AC/DC.
Цвет: зеленый.
Степень защиты: IP40.
Диаметр отверстия для монтажа: 16 мм.
Диапазон рабочих температур: от –10 до +40 °С.
Артикулы и изделия:
SQ0702-0065 Лампа AD-16DS(LED)матрица d16мм белый 110В AC/DC
SQ0702-0050 Лампа AD-16DS(LED)матрица d16мм белый 12В AC/DC
SQ0702-0070 Лампа AD-16DS(LED)матрица d16мм белый 230В АС
SQ0702-0055 Лампа AD-16DS(LED)матрица d16мм белый 24В AC/DC
SQ0702-0060 Лампа AD-16DS(LED)матрица d16мм белый 36В AC/DC
SQ0702-0067 Лампа AD-16DS(LED)матрица d16мм желтый 110В AC/DC
SQ0702-0052 Лампа AD-16DS(LED)матрица d16мм желтый 12В AC/DC
SQ0702-0072 Лампа AD-16DS(LED)матрица d16мм желтый 230В АС
SQ0702-0057 Лампа AD-16DS(LED)матрица d16мм желтый 24В AC/DC
SQ0702-0062 Лампа AD-16DS(LED)матрица d16мм желтый 36В AC/DC
SQ0702-0068 Лампа AD-16DS(LED)матрица d16мм зеленый 110В AC/DC
SQ0702-0053 Лампа AD-16DS(LED)матрица d16мм зеленый 12В AC/DC
SQ0702-0073 Лампа AD-16DS(LED)матрица d16мм зеленый 230В АС
SQ0702-0058 Лампа AD-16DS(LED)матрица d16мм зеленый 24В AC/DC
SQ0702-0063 Лампа AD-16DS(LED)матрица d16мм зеленый 36В AC/DC
SQ0702-0066 Лампа AD-16DS(LED)матрица d16мм красный 110В AC/DC
SQ0702-0051 Лампа AD-16DS(LED)матрица d16мм красный 12В AC/DC
SQ0702-0071 Лампа AD-16DS(LED)матрица d16мм красный 230В АС
SQ0702-0056 Лампа AD-16DS(LED)матрица d16мм красный 24В AC/DC
SQ0702-0061 Лампа AD-16DS(LED)матрица d16мм красный 36В AC/DC
SQ0702-0069 Лампа AD-16DS(LED)матрица d16мм синий 110В AC/DC
SQ0702-0054 Лампа AD-16DS(LED)матрица d16мм синий 12В AC/DC
SQ0702-0074 Лампа AD-16DS(LED)матрица d16мм синий 230В АС
SQ0702-0059 Лампа AD-16DS(LED)матрица d16мм синий 24В AC/DC
SQ0702-0064 Лампа AD-16DS(LED)матрица d16мм синий 36В AC/DC

Посты управления кнопочные серии ПКЕ КЭАЗ - предназначены для коммутации электрических цепей управления переменного тока напряжением до 660 В частотой 50 и 60 Гц и постоянного тока напряжением до 440 В.
Номинальный ток:10А.
Количество контактов: 1з+1р.
Количество и цвет толкателей: 2 (кчерная, красный гриб)
Степень защиты: IP40 со стороны толкателя.
Для встройки в нишу (скрытой установки - без корпуса).
Материал: пластмасса.
Артикулы изделия:
150729 ПКЕ 112-1-У3-IP40 (красная кнопка)
150728 ПКЕ 112-1-У3-IP40 (красный гриб)
150731 ПКЕ 112-1-У3-IP40 (черная кнопка)
150730 ПКЕ 112-1-У3-IP40 (черный гриб)
150732 ПКЕ 112-2-У3-IP40 (красная, черная)
150733 ПКЕ 112-2-У3-IP40 (черная, красный гриб)
150734 ПКЕ 112-3-У3-IP40 (2 черные и красная)
150735 ПКЕ 112-3-У3-IP40 (2 черные и красный гриб)
150736 ПКЕ 122-1-У2-IP54 (красная кнопка)
150737 ПКЕ 122-1-У2-IP54 (красный гриб)
150738 ПКЕ 122-1-У2-IP54 (черная кнопка)
150739 ПКЕ 122-1-У2-IP54 (черный гриб)
150740 ПКЕ 122-2-У2-IP54 (красная, черная)
150741 ПКЕ 122-2-У2-IP54 (черная, красный гриб)
150742 ПКЕ 122-3-У2-IP54 (2 черные и красная)
150743 ПКЕ 122-3-У2-IP54 (2 черные и красный гриб)
150744 ПКЕ 212-1-У3-IP40 (красная кнопка)
150745 ПКЕ 212-1-У3-IP40 (красный гриб)
150746 ПКЕ 212-1-У3-IP40 (черная кнопка)
150747 ПКЕ 212-1-У3-IP40 (черный гриб)
150748 ПКЕ 212-2-У3-IP40 (красная, черная)
150749 ПКЕ 212-2-У3-IP40 (черная, красный гриб)
150750 ПКЕ 212-3-У3-IP40 (2 черные и красная)
150751 ПКЕ 212-3-У3-IP40 (2 черные и красный гриб)
150752 ПКЕ 222-1-У2-IP54 (красная кнопка)
150753 ПКЕ 222-1-У2-IP54 (красный гриб)
150754 ПКЕ 222-1-У2-IP54 (черная кнопка)
150755 ПКЕ 222-1-У2-IP54 (черный гриб)
150756 ПКЕ 222-2-У2-IP54 (красная, черная)
150757 ПКЕ 222-2-У2-IP54 (красный гриб)
150758 ПКЕ 222-3-У2-IP54 (2 черные и красная)
150759 ПКЕ 222-3-У2-IP54 (красный гриб)
150760 ПКЕ 612-2-У3-IP40 (красная, черная)
150761 ПКЕ 622-2-У2-IP54 (красная, черная)
150762 ПКЕ 712-2-У3-IP40 (красная, черная)
150763 ПКЕ 722-2-У2-IP54 (красная, черная)

Переключатели кулачковые позиционные серии ПКП IEK представляют собой механические устройства без собственного потребления электроэнергии и предназначены для установки в качестве коммутационных аппаратов в электрических цепях. ПКП могут использоваться как главные выключатели или групповые переключатели для управления приводами на основе одно; и трехфазных двигателей, переключения с требуемой программой коммутации цепей управления, сигнализации, в измерительных цепях и т.д. Используются в электрических цепях переменного тока напряжением до 400 В.
Надежное переключение подвижных контактов переключателя в отдельные фиксированные положения.
Минимальное электрическое сопротивление замкнутого контакта.
Двойной разрыв электрической цепи (мостиковый контакт).
Высокая скорость размыка ния и замыкания контактов обеспечивает более быстрое гашение электрической дуги.
Обеспечение раз ных усилий и свободного хода рукоятки при включении и выключении.
Большой ресурс работы (количество переключений до отказа).
Клеммы защищены от касания и взаимного контакта (IP20) до 32 А.
Возможностью установки подвесных замков.
Устройства и артикулы:
BCS11-010-1 Переключатель кулачковый ПКП10-11 /0 10А "0-1" 1Р/400В ИЭК
BCS11-025-1 Переключатель кулачковый ПКП25-11 /О 25А "0-1" 1Р/400В ИЭК
BCS11-032-1 Переключатель кулачковый ПКП32-11 /О 32А "0-1" 1Р/400В ИЭК
BCS11-063-1 Переключатель кулачковый ПКП63-11 /О 63А "0-1" 1Р/400В ИЭК
BCS12-010-1 Переключатель кулачковый ПКП10-12 /О 10А "0-1" 2Р/400В ИЭК
BCS12-010-3 Переключатель кулачковый ПКП10-22 /О 10А "1-2" 2Р/400В ИЭК
BCS12-025-1 Переключатель кулачковый ПКП25-12 /О 25А "0-1" 2Р/400В ИЭК
BCS12-025-3 Переключатель кулачковый ПКП25-22 /О 25А "1-2" 2Р/400В ИЭК
BCS12-032-1 Переключатель кулачковый ПКП32-12 /О 32А "0-1" 2Р/400В ИЭК
BCS12-032-3 Переключатель кулачковый ПКП32-22 /О 32А "1-2" 2Р/400В ИЭК
BCS12-063-1 Переключатель кулачковый ПКП63-12 /О 63А "0-1" 2Р/400В ИЭК
BCS12-063-3 Переключатель кулачковый ПКП63-22 /О 63А "1-2" 2Р/400В ИЭК
BCS13-010-1 Переключатель кулачковый ПКП10-13 /О 10А "0-1" 3Р/400В ИЭК
BCS13-010-2 Переключатель кулачковый ПКП10-33 /О 10А"1-0-2"3Р/400В ИЭК
BCS13-010-5 Переключатель кулачк.ПКП10-53/O10А"Uca-O-Uab-Ubc"3Р/400В ИЭК
BCS13-010-6 Переключатель кулачк.ПКП10-63/O 10А"Ic-O-Ia-Ib"3Р/400В ИЭК
BCS13-025-1 Переключатель кулачковый ПКП25-13 /О 25А "0-1" 3Р/400В ИЭК
BCS13-025-2 Переключатель кулачковый ПКП25-33 /О 25А"1-0-2"3Р/400В ИЭК
BCS13-025-5 Переключатель кулачк.ПКП25-53 O 25А"Uca-O-Uab-Ubc"3Р/400В ИЭК
BCS13-025-6 Переключатель кулачк.ПКП25-63/O 25А"Ic-O-Ia-Ib"3Р/400В ИЭК
BCS13-032-1 Переключатель кулачковый ПКП32-13 /О 32А "0-1" 3Р/400В ИЭК
BCS13-032-2 Переключатель кулачковый ПКП32-33 /О 32А"1-0-2"3Р/400В ИЭК
BCS13-032-5 Переключатель кулач.ПКП32-53/О 32А"Uca-O-Uab-Ubc"3Р/400В ИЭК
BCS13-032-6 Переключатель кулачк.ПКП32-63/О 32А"Ic-O-Ia-Ib"3Р/400В ИЭК
BCS13-063-1 Переключатель кулачковый ПКП63-13 /О 63А "0-1" 3Р/400В ИЭК
BCS13-063-2 Переключатель кулачковый ПКП63-33 /О 63А"1-0-2"3Р/400В ИЭК
BCS14-010-4 Переключатель кулачк.ПКП10-44/O 10А"Uc-O-Ua-Ub"4Р/400В ИЭК
BCS14-025-4 Переключатель кулач.ПКП25-44/O 25А"Uc-O-Ua-Ub"4Р/400В ИЭК
BCS14-032-4 Переключатель кулачк.ПКП32-44/О 32А"Uc-O-Ua-Ub"4Р/400В ИЭК
BCS21-010-1 Переключатель кулачковый ПКП10-11 /У 10А "откл-вкл" 1Р/400В ИЭК
BCS21-025-1 Переключатель кулачковый ПКП25-11 /У 25А "откл-вкл" 1Р/400В ИЭК
BCS21-032-1 Переключатель кулачковый ПКП32-11 /У 32А "откл-вкл" 1Р/400В ИЭК
BCS21-063-1 Переключатель кулачковый ПКП63-11 /У 63А "откл-вкл" 1Р/400В ИЭК
BCS22-010-1 Переключатель кулачковый ПКП10-12 /У 10А "откл-вкл" 2Р/400В ИЭК
BCS22-010-3 Переключатель кулачковый ПКП10-22 /У 10А "1-2" 2Р/400В ИЭК
BCS22-025-1 Переключатель кулачковый ПКП25-12 /У 25А "откл-вкл" 2Р/400В ИЭК
BCS22-025-3 Переключатель кулачковый ПКП25-22 /У 25А "1-2" 2Р/400В ИЭК
BCS22-032-1 Переключатель кулачковый ПКП32-12 /У 32А "откл-вкл" 2Р/400В ИЭК
BCS22-032-3 Переключатель кулачковый ПКП32-22 /У 32А "1-2" 2Р/400В ИЭК
BCS22-063-1 Переключатель кулачковый ПКП63-12 /У 63А "откл-вкл" 2Р/400В ИЭК
BCS22-063-3 Переключатель кулачковый ПКП63-22 /У 63А "1-2" 2Р/400В ИЭК
BCS23-010-1 Переключатель кулачковый ПКП10-13 /У 10А "откл-вкл" 3Р/400В ИЭК
BCS23-010-2 Переключатель кулачковый ПКП10-33 /У 10А"1-0-2"3Р/400В ИЭК
BCS23-025-1 Переключатель кулачковый ПКП25-13 /У 25А "откл-вкл" 3Р/400В ИЭК
BCS23-025-2 Переключатель кулачковый ПКП25-33 /У 25А"1-0-2"3Р/400В ИЭК
BCS23-032-1 Переключатель кулачковый ПКП32-13 /У 32А "откл-вкл" 3Р/400В ИЭК
BCS23-032-2 Переключатель кулач.ПКП32-33/У 32А"1-0-2"3Р/400В ИЭК
BCS23-063-1 Переключатель кулачковый ПКП63-13 /У 63А "откл-вкл" 3Р/400В ИЭК
BCS23-063-2 Переключатель кулачковый ПКП63-33 /У 63А"1-0-2"3Р/400В ИЭК
BCS33-010-1 Переключатель кулачковый ПКП10-13 /K 10А "откл-вкл" 3Р/400В IP54 ИЭК
BCS33-025-1 Переключатель кулачковый ПКП25-13 /К 25А "откл-вкл" 3Р/400В IP54 ИЭК
BCS33-032-1 Переключатель кулачковый ПКП32-13 /К 32А "откл-вкл" 3Р/400В IP54 ИЭК
BCS33-063-1 Переключатель кулачковый ПКП63-13 /К 63А "откл-вкл" 3Р/400В IP54 ИЭК

Кнопки управления и переключатели предназначены для оперативного управления контакторами (магнитными пускателями) и реле автоматики в электрических цепях переменного тока частотой 50 Гц, напряжением до 660 В или постоянного тока напряжением до 400 В и другими тенологическими процессами.

Разнообразные цветовые варианты позволяют наиболее эффективно компоновать щиты и панели. Все изделия состоят из двух узлов - съемной головки и контактного модуля.

Контактная группа черного цвета - замыкающая (1з), коричневого цвета - размыкающая (1р).

Съемная головка позволяет быстро производить замену светофильтров и ламп.

Подключение проводников производят винтовыми.

Индикаторы на 12, 24, 36,110 В можно применять в цепях постоянного и переменного напряжения.

Использование разнообразных цветовых вариантов съемных светофильтров позволяет наиболее эффективно компоновать щиты и панели.

Использование в индикаторе светодиодной матрицы обеспечивает более мощный световой поток по сравнению с неоновой лампой и увеличенный срок службы (6000 часов).

Съемная неоновая лампа и съемная светодиодная матрица имеют различные цветовые исполнения. Светодиодная матрица универсальна на напряжение 12, 24, 36, 110, 230 В как переменного, так и постоянного тока. Возможна замена неоновой лампы светодиодной матрицей.

Удобство монтажа контактного модуля, который присоединяется к блоку кнопки за счет фиксации пластмассовым флажком.

Дополнительные размыкающие и дополнительные замыкающие контакты позволяют расширить возможности коммутационных процессов.

Упрощенное конструктивное исполнение позволяет осуществлять быстрый монтаж и демонтаж изделия на щит или на панель.

Резиновые уплотнительные кольца обеспечивает защиту от попадания внутрь механизма инородных предметов.

Блоки дополнительных контактов монтируются с помощью специальных монтажных винтов.

Сменные замыкающие (1з) и размыкающие (1р) дополнительные контакты.

Источник света светодиодные матрицы, имеющих больший ресурс выработки и более яркое свечение, и возможность быстрой замены матриц с цоколем BA9s/

Светосигнальная арматура (индикаторы) серии AD16DS (LED) ИЭК - предназначены для светосигнализации состояния электрических цепей в панелях управления, электрощитах, промышленном электрооборудовании.

Номинальное рабочее напряжение: 230 AC.
Цвет светофильтра линзы) индикатора: зеленый.
Степень пылевлагозащиты: IP44.
Температура эксплуатации: -25 до+40 °С.
Потребляемый ток - не больше 20 мА.
Габаритные размеры: AD16DS - Ø19×42мм, монтажный диаметр 16 мм;
Источник света: несменная яркая светодиодная матрица, со сроком эксплуатации 6000 часов.

Светосигнальная арматура (индикаторы) серии AD16DS (LED) ИЭК - предназначены для светосигнализации состояния электрических цепей в панелях управления, электрощитах, промышленном электрооборудовании.

Номинальное рабочее напряжение: 12 AC/DC.
Цвет светофильтра линзы) индикатора: зеленый.
Степень пылевлагозащиты: IP44.
Температура эксплуатации: -25 до+40 °С.
Потребляемый ток - не больше 20 мА.
Габаритные размеры: AD16DS - Ø19×42мм, монтажный диаметр 16 мм;
Источник света: несменная яркая светодиодная матрица, со сроком эксплуатации 6000 часов.

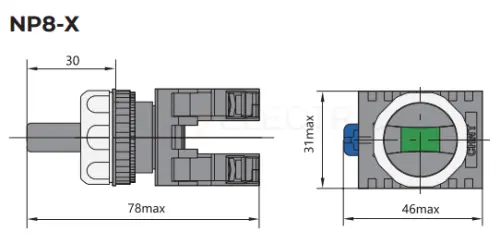

Кнопки управления серии NP8 IP65 Chint применяются в промышленных цепях управления переменного тока с частотой 50/60 Гц, номинальным рабочим напряжением до 415 В и в цепях постоянного тока с рабочим напряжением до 250 В для управления магнитными пускателями, контакторами, реле и прочими электрическими аппаратами. Кнопки серии NP8 с подсветкой могут применяться для световой сигнализации.
Степень защиты (IP):IP65;
Категория загрязнения среды:3;
Условный тепловой ток, А:10;
Цвет:Зеленый;
Количество позиций переключения:2;
Номинальное напряжение изоляции, В:415;
Тип подключения:Винтовое соединение;
Количество главных нормально разомкнутых (НО) контактов:1;
Количество главных нормально замкнутых (НЗ) контактов:1;
Род тока:AC/DC;
Тип элемента управления:Рукоятка поворотная короткая;
Рабочая температура окружающей среды, °C:-5…+40;
Высота над уровнем моря до, м:2000;
Количество переключающих контактов:0;
Диаметр отверстия, мм:22.

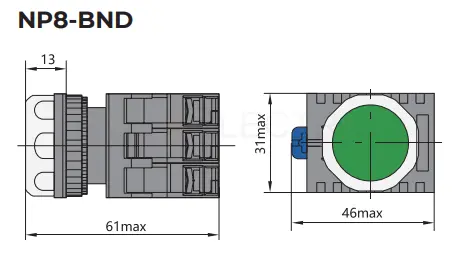

Кнопки управления серии NP8 IP65 Chint применяются в промышленных цепях управления переменного тока с частотой 50/60 Гц, номинальным рабочим напряжением до 415 В и в цепях постоянного тока с рабочим напряжением до 250 В для управления магнитными пускателями, контакторами, реле и прочими электрическими аппаратами. Кнопки серии NP8 с подсветкой могут применяться для световой сигнализации.
Степень защиты (IP):IP65;
Категория загрязнения среды:3;
Условный тепловой ток, А:10;
Габаритные и установочные размеры (ШхВхГ), мм:46x31x61;
Цвет:Красный;
Номинальное напряжение изоляции, В:415;
Количество главных нормально разомкнутых (НО) контактов:1;
Количество главных нормально замкнутых (НЗ) контактов:1;
Род тока:AC/DC;
Рабочая температура окружающей среды, °C:-5…+40;
Высота над уровнем моря до, м:2000;
Количество постов:1;
Напряжение питания лампы, В:110…230;
Конструкции кнопки:Плоская;
Конструкция линзы:Круглая;
Материал переднего кольца:Пластик;
Цвет переднего кольца:Хром;
Количество переключающих контактов:0;
Диаметр отверстия, мм:22.

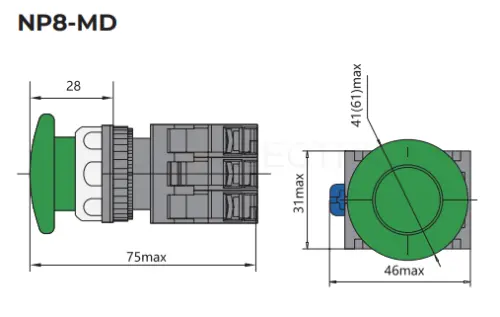

Кнопки управления серии NP8 IP65 Chint применяются в промышленных цепях управления переменного тока с частотой 50/60 Гц, номинальным рабочим напряжением до 415 В и в цепях постоянного тока с рабочим напряжением до 250 В для управления магнитными пускателями, контакторами, реле и прочими электрическими аппаратами. Кнопки серии NP8 с подсветкой могут применяться для световой сигнализации.
Степень защиты (IP):IP65;
Категория загрязнения среды:3;
Условный тепловой ток, А:10;
Габаритные и установочные размеры (ШхВхГ), мм:46x40x75;
Цвет:Красный;
Номинальное напряжение изоляции, В:415;
Количество главных нормально разомкнутых (НО) контактов:0;
Количество главных нормально замкнутых (НЗ) контактов:2;
Род тока:AC/DC;
Рабочая температура окружающей среды, °C:-5…+40;
Высота над уровнем моря до, м:2000;
Количество постов:1;
Напряжение питания лампы, В:110…230;
Конструкции кнопки:Грибовидная;
Конструкция линзы:Круглая;
Материал переднего кольца:Пластик;
Цвет переднего кольца:Хром;
Количество переключающих контактов:0;
Диаметр отверстия, мм:22.

Кнопки управления серии NP2 применяются в промышленных цепях управления переменного тока с частотой 50/60 Гц, номинальным рабочим напряжением до 400 В и в цепях постоянного тока с рабочим напряжением до 220 В для управления магнитными пускателями, контакторами, реле и прочими электрическими аппаратами. Кнопки серии NP2 с подсветкой могут применяться для световой сигнализации.
Степень защиты (IP):IP40;
Категория загрязнения среды:3;
Условный тепловой ток, А:10;
Цвет:Белый;
Номинальное напряжение изоляции, В:415;
Количество главных нормально разомкнутых (НО) контактов:1;
Количество главных нормально замкнутых (НЗ) контактов:0;
Род тока:AC/DC;
Рабочая температура окружающей среды, °C:-5…+40;
Высота над уровнем моря до, м:2000;
Количество постов:1;
Напряжение питания лампы, В:230;
Конструкции кнопки:Плоская;
Конструкция линзы:Круглая;
Материал переднего кольца:Пластик;
Цвет переднего кольца:Хром;
Количество переключающих контактов:0;
Диаметр отверстия, мм:22.

Дополнительный контактный блок обеспечивает увеличение количества коммутационных процессов.
