Предназначены для комплектации светосигнальной арматуры IEK.

Кнопки управления и переключатели предназначены для оперативного управления контакторами (магнитными пускателями) и реле автоматики в электрических цепях переменного тока частотой 50 Гц, напряжением до 660 В или постоянного тока напряжением до 400 В и другими тенологическими процессами.

Разнообразные цветовые варианты позволяют наиболее эффективно компоновать щиты и панели. Все изделия состоят из двух узлов - съемной головки и контактного модуля.

Контактная группа черного цвета - замыкающая (1з), коричневого цвета - размыкающая (1р).

Съемная головка позволяет быстро производить замену светофильтров и ламп.

Подключение проводников производят винтовыми.

Индикаторы на 12, 24, 36,110 В можно применять в цепях постоянного и переменного напряжения.

Использование разнообразных цветовых вариантов съемных светофильтров позволяет наиболее эффективно компоновать щиты и панели.

Использование в индикаторе светодиодной матрицы обеспечивает более мощный световой поток по сравнению с неоновой лампой и увеличенный срок службы (6000 часов).

Съемная неоновая лампа и съемная светодиодная матрица имеют различные цветовые исполнения. Светодиодная матрица универсальна на напряжение 12, 24, 36, 110, 230 В как переменного, так и постоянного тока. Возможна замена неоновой лампы светодиодной матрицей.

Удобство монтажа контактного модуля, который присоединяется к блоку кнопки за счет фиксации пластмассовым флажком.

Дополнительные размыкающие и дополнительные замыкающие контакты позволяют расширить возможности коммутационных процессов.

Упрощенное конструктивное исполнение позволяет осуществлять быстрый монтаж и демонтаж изделия на щит или на панель.

Резиновые уплотнительные кольца обеспечивает защиту от попадания внутрь механизма инородных предметов.

Блоки дополнительных контактов монтируются с помощью специальных монтажных винтов.

Сменные замыкающие (1з) и размыкающие (1р) дополнительные контакты.

Источник света светодиодные матрицы, имеющих больший ресурс выработки и более яркое свечение, и возможность быстрой замены матриц с цоколем BA9s/

Кнопки управления и переключатели предназначены для оперативного управления контакторами (магнитными пускателями) и реле автоматики в электрических цепях переменного тока частотой 50 Гц, напряжением до 660 В или постоянного тока напряжением до 400 В и другими тенологическими процессами.

Разнообразные цветовые варианты позволяют наиболее эффективно компоновать щиты и панели. Все изделия состоят из двух узлов - съемной головки и контактного модуля.

Контактная группа черного цвета - замыкающая (1з), коричневого цвета - размыкающая (1р).

Съемная головка позволяет быстро производить замену светофильтров и ламп.

Подключение проводников производят винтовыми.

Индикаторы на 12, 24, 36,110 В можно применять в цепях постоянного и переменного напряжения.

Использование разнообразных цветовых вариантов съемных светофильтров позволяет наиболее эффективно компоновать щиты и панели.

Использование в индикаторе светодиодной матрицы обеспечивает более мощный световой поток по сравнению с неоновой лампой и увеличенный срок службы (6000 часов).

Съемная неоновая лампа и съемная светодиодная матрица имеют различные цветовые исполнения. Светодиодная матрица универсальна на напряжение 12, 24, 36, 110, 230 В как переменного, так и постоянного тока. Возможна замена неоновой лампы светодиодной матрицей.

Удобство монтажа контактного модуля, который присоединяется к блоку кнопки за счет фиксации пластмассовым флажком.

Дополнительные размыкающие и дополнительные замыкающие контакты позволяют расширить возможности коммутационных процессов.

Упрощенное конструктивное исполнение позволяет осуществлять быстрый монтаж и демонтаж изделия на щит или на панель.

Резиновые уплотнительные кольца обеспечивает защиту от попадания внутрь механизма инородных предметов.

Блоки дополнительных контактов монтируются с помощью специальных монтажных винтов.

Сменные замыкающие (1з) и размыкающие (1р) дополнительные контакты.

Источник света светодиодные матрицы, имеющих больший ресурс выработки и более яркое свечение, и возможность быстрой замены матриц с цоколем BA9s/

Артикулы и изделия:

BBT10-ABLF-K01 Кнопка ABLF-22 белый d22мм неон/240В 1з+1р ИЭК

BBT10-ABLF-K05 Кнопка ABLF-22 желтый d22мм неон/240В 1з+1р ИЭК

BBT10-ABLF-K06 Кнопка ABLF-22 зеленый d22мм неон/240В 1з+1р ИЭК

BBT10-ABLF-K04 Кнопка ABLF-22 красный d22мм неон/240В 1з+1р ИЭК

BBT10-ABLF-K08 Кнопка ABLF-22 прозрачный d22мм неон/240В 1з+1р ИЭК

BBT10-ABLF-K07 Кнопка ABLF-22 синий d22мм неон/240В1з+1р ИЭК

BBT20-ABLFP-K01 Кнопка ABLFP-22 белый d22мм неон/240В 1з+1р ИЭК

BBT20-ABLFP-K05 Кнопка ABLFP-22 желтый d22мм неон/240В 1з+1р ИЭК

BBT20-ABLFP-K06 Кнопка ABLFP-22 зеленый d22мм неон/240В 1з+1р ИЭК

BBT20-ABLFP-K04 Кнопка ABLFP-22 красный d22мм неон/240В 1з+1р ИЭК

BBT20-ABLFP-K08 Кнопка ABLFP-22 прозрачный d22мм неон/240В 1з+1р ИЭК

BBT20-ABLFP-K07 Кнопка ABLFP-22 синий d22мм неон/240В 1з+1р ИЭК

BBT30-ABLFS-K01 Кнопка ABLFS-22 белый d22мм неон/240В 1з+1р ИЭК

BBT30-ABLFS-K05 Кнопка ABLFS-22 желтый d22мм неон/240В 1з+1р ИЭК

BBT30-ABLFS-K06 Кнопка ABLFS-22 зеленый d22мм неон/240В 1з+1р ИЭК

BBT30-ABLFS-K04 Кнопка ABLFS-22 красный d22мм неон/240В 1з+1р ИЭК

BBT30-ABLFS-K08 Кнопка ABLFS-22 прозрачный d22мм неон/240В 1з+1р ИЭК

BBT30-ABLFS-K07 Кнопка ABLFS-22 синий d22мм неон/240В 1з+1р ИЭК

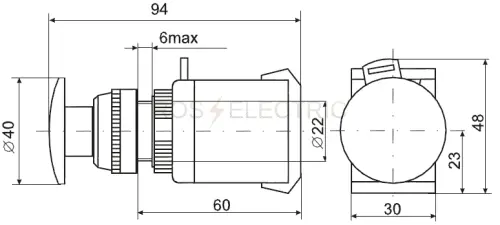

BBG10-AE-K04 Кнопка AE-22 "Грибок" с фиксацией красный d22мм 240В 1з+1р ИЭК

BBG60-AEAL-K04 Кнопка AEAL22 "Грибок"с фиксацией красный d22мм 240В 1з+1р ИЭК

BBG20-AELA-K05 Кнопка AELA22 "Грибок" желтый d22мм неон/240В 1з+1р ИЭК

BBG20-AELA-K06 Кнопка AELA22 "Грибок" зеленый d22мм неон/240В 1з+1р ИЭК

BBG20-AELA-K04 Кнопка AELA22 "Грибок" красный d22мм неон/240В 1з+1р ИЭК

BBG20-AELA-K07 Кнопка AELA22 "Грибок" синий d22мм неон/240В 1з+1р ИЭК

BBG30-AEA-K05 Кнопка AEА-22 "Грибок" желтый d22мм 1з+1р ИЭК

BBG30-AEA-K06 Кнопка AEА-22 "Грибок" зеленый d22мм 1з+1р ИЭК

BBG30-AEA-K04 Кнопка AEА-22 "Грибок" красный d22мм 1з+1р ИЭК

BBG30-AEA-K07 Кнопка AEА-22 "Грибок" синий d22мм 1з+1р ИЭК

BBG40-ANE-K04 Кнопка ANE22 "Грибок"с фикс.крас.d22мм неон/240В 1з+1р ИЭК

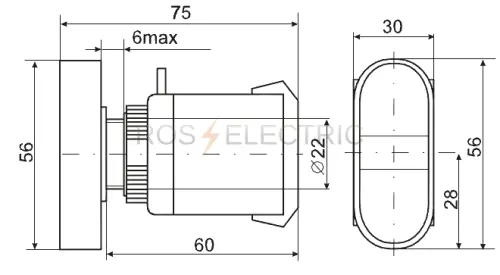

BBD10-APBB-K51 Кнопка APВВ-22N "I-O" d22мм неон/240В 1з+1р ИЭК

BBD11-APBB-K51 Кнопка APВВ-22N "Пуск-Стоп" d22мм неон/240В 1з+1р ИЭК

BBG50-LAY5-K04 Кнопка LAY5-BS142 "Грибок"с ключом красная d22мм 240В 1р ИЭК

BBT40-SB7-K06 Кнопка SВ-7 "Пуск" зеленая 1з+1р d22мм/240В ИЭК

BBT40-SB7-K04 Кнопка SВ-7 "Стоп" красная 1р d22мм/240В ИЭК

BBD20-PPBB-K51 Кнопка РPВВ-30N "I-0" d30мм неон/240В 1з+1р ИЭК

BBD21-PPBB-K51 Кнопка РPВВ-30N "Пуск-Стоп" d30мм неон/240В 1з+1р ИЭК

BBT60-BA-K02 Кнопка управления LAY5-BA21 без подсветки черная 1з ИЭК

BBT60-BA-K06 Кнопка управления LAY5-BA31 без подсветки зеленая 1з ИЭК

BBT60-BA-K04 Кнопка управления LAY5-BA41 без подсветки красная 1з ИЭК

BBT61-BA-K04 Кнопка управления LAY5-BA42 без подсветки красная 1р ИЭК

BBT60-BA-K05 Кнопка управления LAY5-BA51 без подсветки желтая 1з ИЭК

BBT60-BA-K07 Кнопка управления LAY5-BA61 без подсветки синяя 1з ИЭК

BBG70-BC-K02 Кнопка управления LAY5-BC21 "Грибок" без подсветки черная 1з ИЭК

BBG70-BC-K06 Кнопка управления LAY5-BC31"Грибок" без подсветки зеленая 1з ИЭК

BBG70-BC-K04 Кнопка управления LAY5-BC41"Грибок" без подсветки красная 1з ИЭК

BBG71-BC-K04 Кнопка управления LAY5-BC42"Грибок" без подсветки красная 1р ИЭК

BBG70-BC-K05 Кнопка управления LAY5-BC51"Грибок" без подсветки желтая 1з ИЭК

BBG70-BC-K07 Кнопка управления LAY5-BC61"Грибок" без подсветки синяя 1з ИЭК

BBT70-BL-K02 Кнопка управления LAY5-BL21 без подсветки черная 1з ИЭК

BBT70-BL-K06 Кнопка управления LAY5-BL31 без подсветки зеленая 1з ИЭК

BBT70-BL-K05 Кнопка управления LAY5-BL41 без подсветки красная 1з ИЭК

BBT71-BL-K04 Кнопка управления LAY5-BL42 без подсветки красная 1р ИЭК

BBT71-BL-K05 Кнопка управления LAY5-BL51 без подсветки желтая 1з ИЭК

BBT70-BL-K07 Кнопка управления LAY5-BL61 без подсветки синяя 1з ИЭК

BBG90-BS-K04 Кнопка управления LAY5-BS542 "Грибок" аварийная с фиксацией ИЭК

BBT50-BW-K06 Кнопка управления LAY5-BW3361 с подсветкой зеленый 1з ИЭК

BBT50-BW-K04 Кнопка управления LAY5-BW3461 с подсветкой красный 1з ИЭК

BBT50-BW-K05 Кнопка управления LAY5-BW3561 с подсветкой желтый 1з ИЭК

BBD40-BW-K51 Кнопка управления LAY5-BW8465 "I-O" сдвоенная с подсветкой ИЭК

Светосигнальная арматура (индикаторы) серии AD22DS (LED) ИЭК - предназначены для светосигнализации состояния электрических цепей в панелях управления, электрощитах, промышленном электрооборудовании.

Номинальное рабочее напряжение: 24 AC/DC.
Цвет светофильтра (линзы) индикатора: синий.
Степень пылевлагозащиты: IP44.
Температура эксплуатации: -25 до+40 °С.
Потребляемый ток - не больше 20 мА.

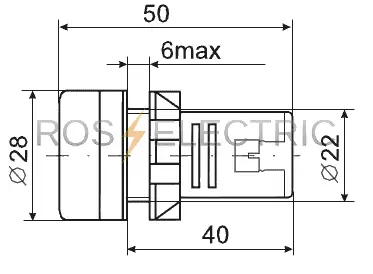

Габаритные размеры: AD22DS - Ø28×50мм, монтажный диаметр 22 мм;
Источник света: несменная яркая светодиодная матрица, со сроком эксплуатации 6000 часов.

Кнопка антивандальная RUICHI GQ16PF-10ZE/J/R/N, OFF-ON, рабочая температура -25…+55 °C, никелированная латуньмаксимально долговечна и надежна. Устройство способно безотказно работать при частой эксплуатации и самых тяжелых условиях. Именно поэтому такие кнопки устанавливаются в тех местах, где существует повышенный риск повреждения, например, на производственных предприятиях или объектах с большой проходимостью людей. Антивандальные кнопки часто можно встретить в лифтах, около входных дверей зданий или метрополитене.

Кнопочный переключатель RUICHI SB570-R IP65, OFF-(ON), 2P, D-14 мм, 3 A, 250 В, 50 мОм, красный – это коммутационное устройство с механизмом нажимного действия и обратным приводом, которое предназначено для размыкания и замыкания электрической цепи.

Кнопка антивандальная без подсветки RUICHI GQ16B-10/R/N, 1NO, ОFF-(ON) без фиксации, пос. диаметр 16 мм, контакты 2S, 2 А, 50 мОм, -20...+55 °C, корпус никелированная латунь, кнопка краснаямаксимально долговечна и надежна. Устройство способно безотказно работать при частой эксплуатации и самых тяжелых условиях. Именно поэтому такие кнопки устанавливаются в тех местах, где существует повышенный риск повреждения, например, на производственных предприятиях или объектах с большой проходимостью людей. Антивандальные кнопки часто можно встретить в лифтах, около входных дверей зданий или метрополитене.

Кнопка антивандальная без подсветки RUICHI GQ16B-10/B/B/N, 1NO, ОFF-(ON) без фиксации, пос. диаметр 16 мм, контакты 2S, 2 А, 50 мОм, -20...+55 °C, корпус пластиковый черный, кнопка чернаямаксимально долговечна и надежна. Устройство способно безотказно работать при частой эксплуатации и самых тяжелых условиях. Именно поэтому такие кнопки устанавливаются в тех местах, где существует повышенный риск повреждения, например, на производственных предприятиях или объектах с большой проходимостью людей.

Цифровой LED частотомер переменного тока RUICHI DMS-413 – это радиоизмерительный прибор для определения частоты периодического процесса или частот гармонических составляющих спектра сигнала.

Корпус кнопочного поста BP-AL-4-19-W, алюминиевый, 4 отверстия, 19 мм, с   фланцами, IP65 BP-AL-4-19-W

Корпус кнопочного поста BP-AL-3-16-W, алюминиевый, 3 отверстия, 16 мм, с   фланцами, IP65 BP-AL-3-16-W

Корпус кнопочного поста BP-AL-2-22-W, алюминиевый, 2 отверстия, 22 мм, с   фланцами, IP65 BP-AL-2-22-W

Корпус кнопочного поста BP-AL-2-22-N, алюминиевый, 2 отверстия, 22 мм, без   фланцев, IP65 BP-AL-2-22-N

Тумблер двухпозиционный двухполюсный RUICHI KN3(B)-202(A), 53.5х19.5х33.5 мм, ON-ON, DPDT, 10 А, 250 В, 50 мОм, 6 контактов, под винт - это малогабаритный переключатель на два либо три положения с рычажно-пружинным приводом. Применяется главным образом для коммутации цепей управления.

Кнопки управления серии NP8 IP65 Chint применяются в промышленных цепях управления переменного тока с частотой 50/60 Гц, номинальным рабочим напряжением до 415 В и в цепях постоянного тока с рабочим напряжением до 250 В для управления магнитными пускателями, контакторами, реле и прочими электрическими аппаратами. Кнопки серии NP8 с подсветкой могут применяться для световой сигнализации.
Степень защиты (IP):IP65;
Категория загрязнения среды:3;
Условный тепловой ток, А:10;
Габаритные и установочные размеры (ШхВхГ), мм:46x31x69;
Цвет:Зеленый;
Номинальное напряжение изоляции, В:415;
Количество главных нормально разомкнутых (НО) контактов:1;
Количество главных нормально замкнутых (НЗ) контактов:0;
Род тока:AC/DC;
Рабочая температура окружающей среды, °C:-5…+40;
Высота над уровнем моря до, м:2000;
Количество постов:1;
Напряжение питания лампы, В:110…230;
Конструкции кнопки:Высокая;
Конструкция линзы:Круглая;
Материал переднего кольца:Пластик;
Цвет переднего кольца:Хром;
Количество переключающих контактов:0;
Диаметр отверстия, мм:22.

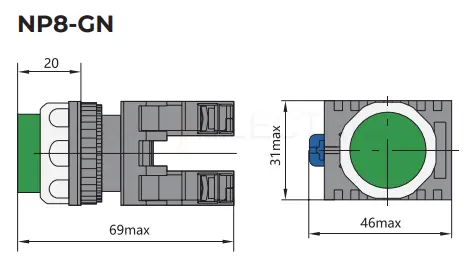

Кнопки управления серии NP8 IP65 Chint применяются в промышленных цепях управления переменного тока с частотой 50/60 Гц, номинальным рабочим напряжением до 415 В и в цепях постоянного тока с рабочим напряжением до 250 В для управления магнитными пускателями, контакторами, реле и прочими электрическими аппаратами. Кнопки серии NP8 с подсветкой могут применяться для световой сигнализации.
Степень защиты (IP):IP40;
Категория загрязнения среды:3;
Условный тепловой ток, А:10;
Габаритные и установочные размеры (ШхВхГ), мм:31x46x69;
Цвет:Зеленый;
Номинальное напряжение изоляции, В:415;
Количество главных нормально разомкнутых (НО) контактов:1;
Количество главных нормально замкнутых (НЗ) контактов:0;
Род тока:AC/DC;
Рабочая температура окружающей среды, °C:-5…+40;
Высота над уровнем моря до, м:2000;
Количество постов:1;
Конструкции кнопки:Плоская;
Конструкция линзы:Круглая;
Материал переднего кольца:Пластик;
Цвет переднего кольца:Хром;
Количество переключающих контактов:0;
Диаметр отверстия, мм:22.

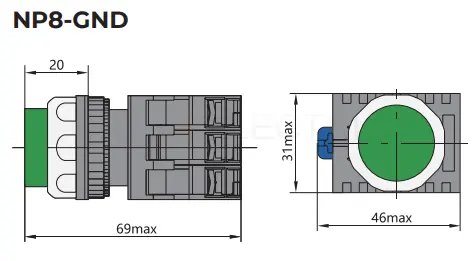

Кнопки управления серии NP8 IP65 Chint применяются в промышленных цепях управления переменного тока с частотой 50/60 Гц, номинальным рабочим напряжением до 415 В и в цепях постоянного тока с рабочим напряжением до 250 В для управления магнитными пускателями, контакторами, реле и прочими электрическими аппаратами. Кнопки серии NP8 с подсветкой могут применяться для световой сигнализации.
Степень защиты (IP):IP65;
Категория загрязнения среды:3;
Условный тепловой ток, А:10;
Габаритные и установочные размеры (ШхВхГ), мм:46x31x69;
Цвет:Зеленый;
Номинальное напряжение изоляции, В:415;
Количество главных нормально разомкнутых (НО) контактов:0;
Количество главных нормально замкнутых (НЗ) контактов:2;
Род тока:AC/DC;
Рабочая температура окружающей среды, °C:-5…+40;
Высота над уровнем моря до, м:2000;
Количество постов:1;
Конструкции кнопки:Высокая;
Конструкция линзы:Круглая;
Материал переднего кольца:Пластик;
Цвет переднего кольца:Хром;
Количество переключающих контактов:0;
Диаметр отверстия, мм:22.

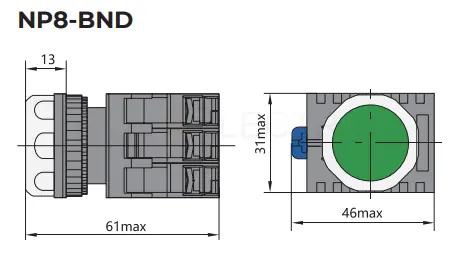

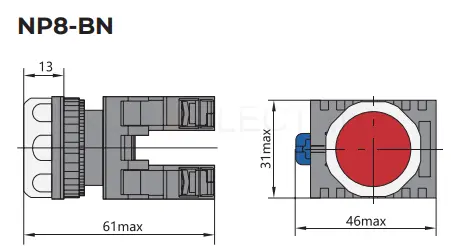

Кнопки управления серии NP8 IP65 Chint применяются в промышленных цепях управления переменного тока с частотой 50/60 Гц, номинальным рабочим напряжением до 415 В и в цепях постоянного тока с рабочим напряжением до 250 В для управления магнитными пускателями, контакторами, реле и прочими электрическими аппаратами. Кнопки серии NP8 с подсветкой могут применяться для световой сигнализации.
Степень защиты (IP):IP65;
Категория загрязнения среды:3;
Условный тепловой ток, А:10;
Габаритные и установочные размеры (ШхВхГ), мм:46x31x61;
Цвет:Красный;
Номинальное напряжение изоляции, В:415;
Количество главных нормально разомкнутых (НО) контактов:1;
Количество главных нормально замкнутых (НЗ) контактов:2;
Род тока:AC/DC;
Рабочая температура окружающей среды, °C:-5…+40;
Высота над уровнем моря до, м:2000;
Количество постов:1;
Конструкции кнопки:Плоская;
Конструкция линзы:Круглая;
Материал переднего кольца:Пластик;
Цвет переднего кольца:Хром;
Количество переключающих контактов:0;
Диаметр отверстия, мм:22.

Кнопки управления серии NP8 IP65 Chint применяются в промышленных цепях управления переменного тока с частотой 50/60 Гц, номинальным рабочим напряжением до 415 В и в цепях постоянного тока с рабочим напряжением до 250 В для управления магнитными пускателями, контакторами, реле и прочими электрическими аппаратами. Кнопки серии NP8 с подсветкой могут применяться для световой сигнализации.
Степень защиты (IP):IP65;
Категория загрязнения среды:3;
Условный тепловой ток, А:10;
Габаритные и установочные размеры (ШхВхГ), мм:46x31x61;
Цвет:Зеленый;
Номинальное напряжение изоляции, В:415;
Количество главных нормально разомкнутых (НО) контактов:0;
Количество главных нормально замкнутых (НЗ) контактов:2;
Род тока:AC/DC;
Рабочая температура окружающей среды, °C:-5…+40;
Высота над уровнем моря до, м:2000;
Количество постов:1;
Напряжение питания лампы, В:110…230;
Конструкции кнопки:Плоская;
Конструкция линзы:Круглая;
Материал переднего кольца:Пластик;
Цвет переднего кольца:Хром;
Количество переключающих контактов:0;
Диаметр отверстия, мм:22.

Кнопки управления серии NP8 IP65 Chint применяются в промышленных цепях управления переменного тока с частотой 50/60 Гц, номинальным рабочим напряжением до 415 В и в цепях постоянного тока с рабочим напряжением до 250 В для управления магнитными пускателями, контакторами, реле и прочими электрическими аппаратами. Кнопки серии NP8 с подсветкой могут применяться для световой сигнализации.
Степень защиты (IP):IP65;
Категория загрязнения среды:3;
Условный тепловой ток, А:10;
Габаритные и установочные размеры (ШхВхГ), мм:46x31x61;
Цвет:Синий;
Номинальное напряжение изоляции, В:415;
Количество главных нормально разомкнутых (НО) контактов:0;
Количество главных нормально замкнутых (НЗ) контактов:1;
Род тока:AC/DC;
Рабочая температура окружающей среды, °C:-5…+40;
Высота над уровнем моря до, м:2000;
Количество постов:1;
Конструкции кнопки:Плоская;
Конструкция линзы:Круглая;
Материал переднего кольца:Пластик;
Цвет переднего кольца:Хром;
Количество переключающих контактов:0;
Диаметр отверстия, мм:22.
