Кнопки. Светосигнальная арматура. Посты. – Страница 13

Посты кнопочные EATON - предназначены для коммутации электрических цепей управления (пульты управления станками, управление подъемными механизмами и другим промышленным оборудованием)

Кнопки (выключатели кнопочные)-предназначены для дистанционного управления контакторами (пускателями) и реле в электрических цепях перемен. тока частотой 50 Гц, напряжением до 660 В или пост. тока напряжением до 400 В и другими технологическими процессами.
Цвет кнопки: зеленый;
Контакты: 1з -замыкающий контакт (1НО-нормально открытый);
Без фиксации (возвратная).
Монтажное отверстие: 22мм.
Степень пылевлагозащиты:
-блок-контактов-IP20;
-при установке в щите-IP50;
Номинал. рабочее напряжение, Ue: 250В AC, 50 Гц;
Номинал. ток, Ie: 4А;
Механическая износостойкость: не меньше 500000 операций;
Электрическая износостойкость: не меньше 100000 операций;
Максимальная частота включений:
-при полной нагрузке 1200 операций/час;
-при неполной нагрузке 3000 операций/час;
Номин. напряжение изоляции, Ui: 300В;
Номин. импульсное напряжение Uimp: 2500В;
Материал контактов: AgNi (серебро-никель);
Материал блок-контактов: огнестойкий полиамид;
Пластмассовые части: поликарбонат;
Номинал. сопротивление изоляции: не меньше 10МОм (500В пост. тока)
Диэлектрическое сопротивление: между корпусом и контактом-2000В перемен. тока, открытый контакт-1500В перемен.тока;
Сечение подключаемого проводника: 1,5-2.5 мм2;
Возможность использования блока подсветки;
Возможность использования стандартных держателей маркировки и табличек;
Соответствует стандартам: TS EN 60947-5-1, VDE0660, UL 508.
Артикулы и изделия:
Выключатели кнопочные без фиксации, без подсветки 1з (1НО)
B100DB Кнопка нажимная белая B100DB 22мм 4А 1з без фиксации EMAS
B100DS Кнопка нажимная желтая B100DS 22мм 4А 1з без фиксации EMAS
B100DY Кнопка нажимная зеленая B100DY 22мм 4А 1з без фиксации EMAS
B100DK Кнопка нажимная красная B100DK 22мм 4А 1з без фиксации EMAS
B100DM Кнопка нажимная синяя B100DM 22мм 4А 1з без фиксации EMAS
B100DH Кнопка нажимная черная B100DH 22мм 4А 1з без фиксации EMAS
Выключатели кнопочные без фиксации, без подсветки 2з (2НО)
B101DB Кнопка нажимная белая B101DB 22мм 4А 2з без фиксации EMAS
B101DS Кнопка нажимная желтая B101DS 22мм 4А 2з без фиксации EMAS
B101DY Кнопка нажимная зеленая B101DY 22мм 4А 2з без фиксации EMAS
B101DK Кнопка нажимная красная B101DК 22мм 4А 2з без фиксации EMAS
B101DH Кнопка нажимная черная B101DH 22мм 4А 2з без фиксации EMAS
B101DM Кнопка нажимная синяя B101DM 22мм 4А 2з без фиксации EMAS
Выключатели кнопочные без фиксации, без подсветки 1з+1р (1НО+1НЗ)
B102DB Кнопка нажимная белая B102DB 22мм 4А 1з+1р без фиксации EMAS
B102DS Кнопка нажимная желтая B102DS 22мм 4А 1з+1р без фиксации EMAS
B102DY Кнопка нажимная зеленая B102DY 22мм 4А 1з+1р без фиксации EMAS
B102DK Кнопка нажимная красная B102DК 22мм 4А 1з+1р без фиксации EMAS
B102DM Кнопка нажимная синяя B102DМ 22мм 4А 1з+1р без фиксации EMAS
B102DH Кнопка нажимная черная B102DН 22мм 4А 1з+1р без фиксации EMAS
Выключатели кнопочные без фиксации, без подсветки 1р (1НЗ)
B200DB Кнопка нажимная белая B200DB 22мм 4А 1р без фиксации EMAS
B200DS Кнопка нажимная желтая B200DS 22мм 4А 1р без фиксации EMAS
B200DY Кнопка нажимная зеленая B200DY 22мм 4А 1р без фиксации EMAS
B200DK Кнопка нажимная красная B200DK 22мм 4А 1р без фиксации EMAS
B200DM Кнопка нажимная синяя B200DM 22мм 4А 1р без фиксации EMAS
B200DH Кнопка нажимная черная B200DH 22мм 4А 1р без фиксации EMAS
Выключатели кнопочные без фиксации, без подсветки 2р (2НЗ)
B202DB Кнопка нажимная белая B202DB 22мм 4А 2р без фиксации EMAS
B202DS Кнопка нажимная желтая B202DS 22мм 4А 2р без фиксации EMAS
B202DY Кнопка нажимная зеленая B202DY 22мм 4А 2р без фиксации EMAS
B202DK Кнопка нажимная красная B202DК 22мм 4А 2р без фиксации EMAS
B202DM Кнопка нажимная синяя B202DM 22мм 4А 2р без фиксации EMAS
B202DH Кнопка нажимная черная B202DH 22мм 4А 2р без фиксации EMAS
Блок-контакты 1з, 1р (НО, НЗ)
B1 Блок-контакт B1 "Старт" 4А 1з (1НО)
B2 Блок-контакт B2 "Стоп" 4А 1р (1НЗ)
Блоки подсветки (Блок-светодиоды)
B3 Блок-контакт подсветки B3 под неоновую лампу BA9s EMAS
B5 Блок-контакт подсветки В5 5-15 mA 12-30В AC/DC с белым светодиодом EMAS
B6 Блок-контакт подсветки B6 5-15 mA 12-30В AC/DC с красным светодиодом EMAS
B7 Блок-контакт подсветки B7 5-15 mA 12-30В AC/DC с синим светодиодом EMAS
B8 Блок-контакт подсветки B8 5-15 mA 12-30В AC/DC с желтым светодиодом EMAS
B9 Блок-контакт подсветки B9 5-15 mA 12-30В AC/DC с зеленым светодиодом EMAS
BB Блок-контакт подсветки BB 2-5 mA 100-230В AC с белым светодиодом EMAS
BK Блок-контакт подсветки BK 2-5 mA 100-230В AC с красным светодиодом EMAS
BM Блок-контакт подсветки BM 2-5 mA 100-230В AC с синим светодиодом EMAS
BS Блок-контакт подсветки BS 2-5 mA 100-230В AC с желтым светодиодом EMAS
BY Блок-контакт подсветки BY 2-5 mA 100-230В AC с зеленым светодиодом EMAS
BK-4 Блок-контакт подсветки BK-4 2-5 mA 110В AC/DC с красным светодиодом EMAS
BM-4 Блок-контакт подсветки BM-4 2-5 mA 110В AC/DC с синим светодиодом EMAS
BS-4 Блок-контакт подсветки BS-4 2-5 mA 110В AC/DC с желтым светодиодом EMAS
BY-4 Блок-контакт подсветки BY-4 2-5 mA 110В AC/DC с зеленым светодиодом EMAS

Цифровой LED вольтметр-амперметр переменного тока RUICHI DMS-205 – это устройство, с чьей помощью удается вычислить разность электрических потенциалов между двумя точками в электрической цепи. Амперметр – устройство для вычисления тока в цепи. Вольтметр связывается с устройством параллельно, а амперметр – последовательно.

Пульты кнопочные серии NP3 Chint - предназначены для применения в электрических цепях переменного тока частотой 50Гц напряжением до 380В и постоянного тока до 220В для управления подъемными механизмами, включения и отключения электрического оборудования, изменения направления вращения электроприводов, для экстренного отключения устройств и т.п.
Степень защиты (IP):IP65;
Категория загрязнения среды:3;
Условный тепловой ток, А:10;
Габаритные и установочные размеры (ШхВхГ), мм:490x50x70;
Цвет:Оранжевый;
Количество позиций для управляющих элементов:10;
Материал корпуса:Пластик;
Тип исполняемых движений:Транспортировка-подъем;
Количество скоростей:1;
Количество нажимных кнопок, клавиш:10;
Номинальный рабочий ток при 600 В, А:4.5;
Рабочая температура окружающей среды, °C:-5…+40;
Высота над уровнем моря до, м:2000;
Номинальное напряжение питания цепи управления переменного тока, В:380.

Кнопка LA32HN «ПУСК–СТОП» Возвратная без фиксации, овальная, разборная, NO+NC, с подсветкой (светодиодная матрица)
IP 40 красно-зеленый 220В

Защитный колпачек (мембрана) для обеспечения степени пылевлагозащиты IP65.
Для прямоугольных двойных кнопок серий:LAY5-BW8465.
Цвет: прозрачно-белый.
Материал:силикон.

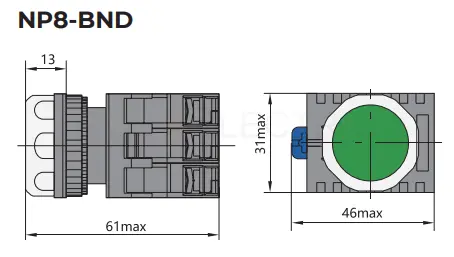

Кнопки управления серии NP8 IP65 Chint применяются в промышленных цепях управления переменного тока с частотой 50/60 Гц, номинальным рабочим напряжением до 415 В и в цепях постоянного тока с рабочим напряжением до 250 В для управления магнитными пускателями, контакторами, реле и прочими электрическими аппаратами. Кнопки серии NP8 с подсветкой могут применяться для световой сигнализации.
Степень защиты (IP):IP65;
Категория загрязнения среды:3;
Условный тепловой ток, А:10;
Цвет:Синий;
Количество позиций переключения:3;
Номинальное напряжение изоляции, В:415;
Тип подключения:Винтовое соединение;
Количество главных нормально разомкнутых (НО) контактов:1;
Количество главных нормально замкнутых (НЗ) контактов:1;
Напряжение питания, В:110…230;
Род тока:AC/DC;
Тип элемента управления:Рукоятка поворотная короткая;
Рабочая температура окружающей среды, °C:-5…+40;
Высота над уровнем моря до, м:2000;
Количество переключающих контактов:0;
Диаметр отверстия, мм:22.

Посты кнопочные судовые серии NP2 предназначены для применения в электрических цепях переменного тока частотой 50/60Гц напряжением до 400В и постоянного тока до 250В для управления подъемными механизмами, включения и отключения электрического оборудования, изменения направления вращения электроприводов, для экстренного отключения устройств и т.п.
Количество световых индикаторов:0;
Степень защиты (IP):IP40;
Количество главных нормально разомкнутых (НО) контактов:1;
Количество главных нормально замкнутых (НЗ) контактов:0;
Материал корпуса:Пластик;
Количество нажимных кнопок, клавиш:0;
Количество переключателей:1;
Количество грибовидных кнопок:0;
Количество постов:1.

Количество световых индикаторов:0;
Степень защиты (IP):IP54;
Количество главных нормально разомкнутых (НО) контактов:1;
Количество главных нормально замкнутых (НЗ) контактов:1;
Материал корпуса:Пластик;
Количество нажимных кнопок, клавиш:2;
Количество переключателей:0;
Количество грибовидных кнопок:0;
Количество постов:2;
Комплектующие для серий NP2, NP3, NP8, NPH1, NP9 - Отрицательное решение.pdf:https://chint.ru/upload/iblock/0b3/y7d2ha7afo2lgmc377jliaanrhw42bhd/Комплектующие для серий NP2, NP3, NP8, NPH1, NP9 - Отрицательное решение.pdf;
NPH1

Защитная крышка для кнопок, прозрачная. Устройства управления и сигнализации SystemeSig находят широкое применение в технологическом оборудовании и машинах, шкафах распределния и управления, промышленных предприятиях, объектах инфраструктуры, гражданском строительстве.

Выключатели  FAK-… управляемые ногой или лодонью EATON - предназначены для оперативного управления электрическими цепями.

Кнопка AS-22N «ПУСК–СТОП» Возвратная без фиксации, прямоугольная, разборная, NO+NC, с подсветкой (неон) IP 40 красно-
зеленый 220В

Кнопка антивандальная RUICHI LAS2GQF-11ZET/B/N, ON-ON, рабочая температура -25…+55 °C, никелированная латуньмаксимально долговечна и надежна. Устройство способно безотказно работать при частой эксплуатации и самых тяжелых условиях. Именно поэтому такие кнопки устанавливаются в тех местах, где существует повышенный риск повреждения, например, на производственных предприятиях или объектах с большой проходимостью людей. Антивандальные кнопки часто можно встретить в лифтах, около входных дверей зданий или метрополитене.

Кнопка антивандальная RUICHI LAS2GQF-11ET/W/N, ON-(ON), рабочая температура -25…+55 °C, никелированная латуньмаксимально долговечна и надежна. Устройство способно безотказно работать при частой эксплуатации и самых тяжелых условиях. Именно поэтому такие кнопки устанавливаются в тех местах, где существует повышенный риск повреждения, например, на производственных предприятиях или объектах с большой проходимостью людей. Антивандальные кнопки часто можно встретить в лифтах, около входных дверей зданий или метрополитене.

Пульты кнопочные серии NP3 Chint - предназначены для применения в электрических цепях переменного тока частотой 50Гц напряжением до 380В и постоянного тока до 220В для управления подъемными механизмами, включения и отключения электрического оборудования, изменения направления вращения электроприводов, для экстренного отключения устройств и т.п.
Степень защиты (IP):IP65;
Категория загрязнения среды:3;
Условный тепловой ток, А:10;
Габаритные и установочные размеры (ШхВхГ), мм:430x50x70;
Цвет:Оранжевый;
Количество позиций для управляющих элементов:8;
Материал корпуса:Пластик;
Тип исполняемых движений:Транспортировка-подъем;
Количество скоростей:1;
Количество нажимных кнопок, клавиш:8;
Номинальный рабочий ток при 600 В, А:4.5;
Рабочая температура окружающей среды, °C:-5…+40;
Высота над уровнем моря до, м:2000;
Номинальное напряжение питания цепи управления переменного тока, В:380.

Кнопки управления серии NP2 применяются в промышленных цепях управления переменного тока с частотой 50/60 Гц, номинальным рабочим напряжением до 400 В и в цепях постоянного тока с рабочим напряжением до 220 В для управления магнитными пускателями, контакторами, реле и прочими электрическими аппаратами. Кнопки серии NP2 с подсветкой могут применяться для световой сигнализации.
Степень защиты (IP):IP40;
Категория загрязнения среды:3;
Условный тепловой ток, А:10;
Цвет:Зеленый;
Номинальное напряжение изоляции, В:415;
Количество главных нормально разомкнутых (НО) контактов:1;
Количество главных нормально замкнутых (НЗ) контактов:0;
Род тока:AC/DC;
Рабочая температура окружающей среды, °C:-5…+40;
Высота над уровнем моря до, м:2000;
Количество постов:1;
Конструкции кнопки:Плоская;
Конструкция линзы:Круглая;
Материал переднего кольца:Пластик;
Цвет переднего кольца:Хром;
Количество переключающих контактов:0;
Диаметр отверстия, мм:22;
Высота наружной части, мм:12.

Контактные элементы M22 с пружинными зажимами RMQ Titan Eaton - предназначены для присоединения к крепежному адаптеру с помощью защелок.

Клавишные (рокерные) переключатели - предназначены для коммутации бытовой и промышленной аппаратуре.
Без подсветки. С фиксацией.
Номинальное напряжение: 250В, 50Гц.
Номинальный ток 6А.
Количество контактов: 1з.
Цвет клавиши: красный, корпус белый.
2 положения (on-off).
Степень защиты: IP00.
Артикулы и изделия:
SQ0703-0017 Клавишный переключатель YL-206 черный 3 положения 2з+2з
SQ0703-0018 Клавишный переключатель YL-208-01 черный корпус красная клавиша (влагозащищенный) 2 положения 2з

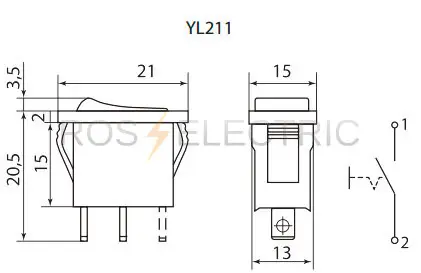

SQ0703-0019 Клавишный переключатель YL-211-01 серый 2 положения 1з
SQ0703-0020 Клавишный переключатель YL-211-02 черный корпус красная клавиша 2 положения 1з
SQ0703-0021 Клавишный переключатель YL-211-03 черный (влагозащищенный) 2 положения 1з
SQ0703-0022 Клавишный переключатель YL-211-04 белый корпус красная клавиша 2 положения 1з
SQ0703-0023 Клавишный переключатель YL-211-05 черный 2 положения 1з
SQ0703-0024 Клавишный переключатель YL-202-01 черный, 3 положения 1з+1з
SQ0703-0025 Клавишный переключатель YL-202-03 черный корпус красная клавиша 2 положения 1з

Предназначен для звуковой и световой сигнализации оборудования.
Количество световых индикаторов:0;
Номинальный рабочий ток до, А:20;
Степень защиты (IP):IP20;
Срок службы от, ч:30000;
Категория загрязнения среды:3;
Цвет:Черный;
Род тока:Переменный ток (AC);
Рабочая температура окружающей среды, °C:-25…+40;
Габаритные и установочные размеры (ГxВ), мм:31,5x52;
Номинальное напряжение, В:380;
Высота над уровнем моря до, м:2000

Предназначены для замены в кнопках и индикаторах серии NP CHINT.
Цвет:Красный;
Форма колбы лампы:Овал;
Цоколь:BA9s;
Номинальное напряжение переменного тока, В:36;
Тип лампы:Светодиод.
