Шайба с узкими полями DIN 125 ДКС - предназначена для крепления монтажных элементов между собой.

Гайка для подвешивания профиля ДКС - предназначена для крепление консолей к С-образному профилю, подвесам и траверсам на основе С-образного профиля типоразмеров 21x41 и 41x41.

Гайки со стопорным буртом ИЭК – предназначены для соединения лотков и аксессуаров между собой, а также для крепления к несущим поверхностям.
Материал: оцинкованная сталь.

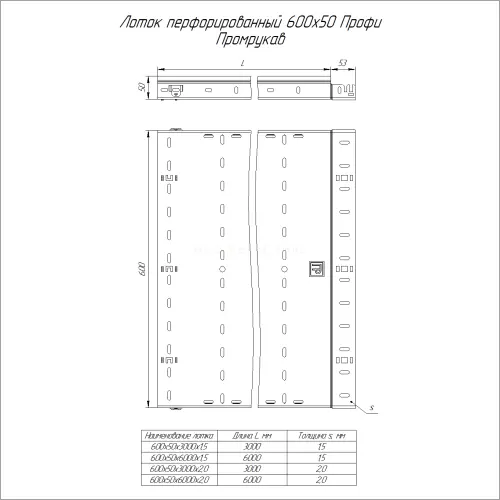

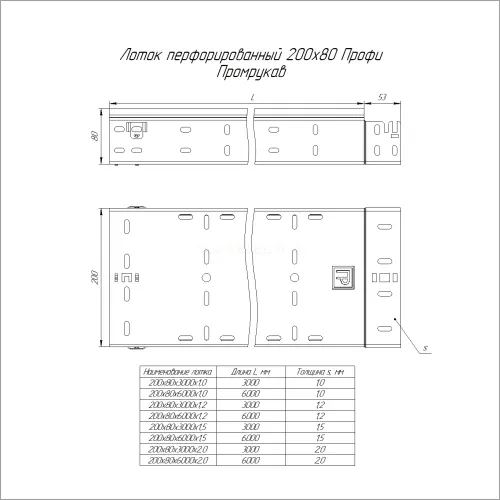

Кабельные лотки перфорированные KBS Vergokan - предназначены для прокладки электрических сидовых кабелей проводов, кабелей связи, пожарной и охранной сигнализации как внутри так и снаружи помещений.
Продольная и поперечная перфорация.
Окантованные кромки бортов.
Сталь sendzimir.

Крышки лотка КЛ ПКТ -предназначены для защищиты кабеля от механического воздействия.
Материал: листовая сталь, оцинкованная по методу Сендзимира.
Крепится в замок лотка нажатием на крышку.

Крышки лотка КЛ ПКТ -предназначены для защищиты кабеля от механического воздействия.
Материал: листовая сталь, оцинкованная по методу Сендзимира.
Крепится в замок лотка нажатием на крышку.

Болты с шестигранной головкой с неполной резьбой M8x70 – для соединения потолочных креплений SSM с профилями BPL-29, BPM-29.

Лотки неперфорированные серии ЛН (ЛНМЗТ) - предназначены для размещения и организации кабелей в промышленных, коммерческих и жилых зданиях, включая прокладку на открытом воздухе.
Материал: оцинкованная сталь (цинкование по методу Сендзимира 11-18 микрон - 0,015мм).
Ширина лотка: 200 мм.
Высота борта: 100 мм.
Длина: 2500 мм.
Толщина металла: 0,8 мм

Резьбовые шпильки из нержавеющей стали ДКС - предназначены для подвеса кабеленесущих трасс к потолку.
Резьба: М8.
Длина: 1 метр.
Нержавеющая сталь.
Артикулы и изделия:
CM200601INOX Шпилька М6х1000
CM200602INOX Шпилька М6х2000
CM200801INOX Шпилька М8х1000
CM200802INOX Шпилька М8х2000
CM201001INOX Шпилька М10х1000
CM201002INOX Шпилька М10х2000
CM201201INOX Шпилька М12х1000
CM201202INOX Шпилька М12х2000

Предназначен для соединенения лотков и аксессуаров между собой, а так же для монтажа на поверхность.

Изготовлен из стали покрытой слоем цинка.

Предназначен для соединения с лотками и образования "Т"-образного угла (ответвления) кабельной трассы.

В комплект входит крышка.

Толщина металла 0,8 мм.

Лотки крепяться при помощт комплекта соединительного КС М6х10 (может быть заменен на гайку М6 со стопортным буртом).

Изготовлен из стали горячего цинкования.

Артикулы и изделия:

CLP1T-100-100 Разветвитель Т-образный 100х100

CLP1T-100-150 Разветвитель Т-образный 100х150

CLP1T-100-200 Разветвитель Т-образный 100х200

CLP1T-100-300 Разветвитель Т-образный 100х300

CLP1T-100-400 Разветвитель Т-образный 100х400

CLP1T-100-500 Разветвитель Т-образный 100х500

CLP1T-035-100-1 Разветвитель Т-образный 35х100 мм.

CLP1T-035-150 Разветвитель Т-образный 35х150

CLP1T-035-150-1 Разветвитель Т-образный 35х150 мм.

CLP1T-035-200 Разветвитель Т-образный 35х200

CLP1T-035-200-1 Разветвитель Т-образный 35х200 мм.

CLP1T-035-300 Разветвитель Т-образный 35х300

CLP1T-035-300-1 Разветвитель Т-образный 35х300 мм.

CLP1T-035-050-1 Разветвитель Т-образный 35х50 мм.

CLP1T-050-100 Разветвитель Т-образный 50х100

CLP1T-050-150 Разветвитель Т-образный 50х150

CLP1T-050-200 Разветвитель Т-образный 50х200

CLP1T-050-300 Разветвитель Т-образный 50х300

CLP1T-050-400 Разветвитель Т-образный 50х400

CLP1T-050-050 Разветвитель Т-образный 50х50

CLP1T-050-500 Разветвитель Т-образный 50х500

CLP1T-080-100 Разветвитель Т-образный 80х100

CLP1T-080-150 Разветвитель Т-образный 80х150

CLP1T-080-200 Разветвитель Т-образный 80х200

CLP1T-080-300 Разветвитель Т-образный 80х300

CLP1T-080-400 Разветвитель Т-образный 80х400

CLP1T-080-500 Разветвитель Т-образный 80х500

Заказные позиции:

CLP1T-110-100 Разветвитель Т-образный 110х100

CLP1T-110-100-1 Разветвитель Т-образный 110х100 мм.

CLP1T-110-150 Разветвитель Т-образный 110х150

CLP1T-110-150-1 Разветвитель Т-образный 110х150 мм.

CLP1T-110-200 Разветвитель Т-образный 110х200

CLP1T-110-200-1 Разветвитель Т-образный 110х200 мм.

CLP1T-110-300 Разветвитель Т-образный 110х300

CLP1T-110-300-1 Разветвитель Т-образный 110х300 мм.

CLP1T-110-400 Разветвитель Т-образный 110х400

CLP1T-110-400-1 Разветвитель Т-образный 110х400 мм.

CLP1T-110-500 Разветвитель Т-образный 110х500

CLP1T-110-500-1 Разветвитель Т-образный 110х500 мм.

CLP1T-060-100-1 Разветвитель Т-образный 60х100 мм.

CLP1T-060-150 Разветвитель Т-образный 60х150

CLP1T-060-150-1 Разветвитель Т-образный 60х150 мм.

CLP1T-060-200 Разветвитель Т-образный 60х200

CLP1T-060-200-1 Разветвитель Т-образный 60х200 мм.

CLP1T-060-300 Разветвитель Т-образный 60х300

CLP1T-060-300-1 Разветвитель Т-образный 60х300 мм.

CLP1T-060-400-1 Разветвитель Т-образный 60х400 мм.

CLP1T-060-050 Разветвитель Т-образный 60х50

CLP1T-060-050-1 Разветвитель Т-образный 60х50 мм.

CLP1T-060-500 Разветвитель Т-образный 60х500

CLP1T-060-500-1 Разветвитель Т-образный 60х500 мм.

CLP1T-085-100-1 Разветвитель Т-образный 85х100 мм.

CLP1T-085-150 Разветвитель Т-образный 85х150

CLP1T-085-150-1 Разветвитель Т-образный 85х150 мм.

CLP1T-085-200-1 Разветвитель Т-образный 85х200 мм.

CLP1T-085-300-1 Разветвитель Т-образный 85х300 мм.

CLP1T-085-400 Разветвитель Т-образный 85х400

CLP1T-085-400-1 Разветвитель Т-образный 85х400 мм.

CLP1T-085-500 Разветвитель Т-образный 85х500

CLP1T-085-500-1 Разветвитель Т-образный 85х500 мм.

Предназначены для защиты проложеного в лотке EKF кабеля если это необходимо.

Крышка металлического лотка 50 50х12х3000 толщина лотка 0,6 мм kml-50-50-0,6
Крышка металлического лотка 100 100х12х3000 толщина лотка 0,6 мм kml-100-50-0,6
Крышка металлического лотка 150 150х12х3000 толщина лотка 0,6 мм kml-150-50-0,6
Крышка металлического лотка 200 200х12х3000 толщина лотка 0,6 мм kml-200-50-0,6
Крышка металлического лотка 300 300х12х3000 толщина лотка 0,8 мм kml-300-50-0,8
Крышка металлического лотка 400 400х12х3000 толщина лотка 0,8 мм kml-400-50-0,8

Металлически кабельные лотки EKF предназначена для прокладки открытым способом информационных кабельных линий электропроводки, а также для защиты кабельных трасс от внешних воздействий.
Система кабельных прокатных металлических лотков изготавливается из оцинкованой стали, и представляет собой различные комбинации секций (прямые,угловые, ответвительные, переходные), аксессуаров, настенных и потолочных подвесов. Металлические лотки изготавливаются из рулонной холоднокатаной стали. Оцинковка производится горячим способом в аппаратах непрерывного цинкования.
Слой цинка 10 – 20 мкм.
Прокладка кабельной трассы открытым способом, позволяет легко обслуживать систему, и, при необходимости, модернизировать и упрощать существующую сеть.
Система кабельных лотков EKF состоит из трех ассортиментных групп:
- листовые прокатные лотки;
- аксессуары к металлическим лоткам;
- аксессуары для монтажа.
Номинальное напряжение, В до 1000 В
Климатическое исполнение УХЛ 2 по ГОСТ 15150-69
Степень защиты:
Лотки перфорированные без крышки IP 00
Лотки неперфорированные без крышки IP 00
Лотки перфорированные с крышкой IP 00
Лотки неперфорированные с аксессуарами и с крышками IP 30
Контактируемые среды-невзрывоопасная среда, не содержащая токопроводящей пыли и химически активных веществ
Тип покрытия
Холоднокатанная сталь оцинкованная горячим способом в агрегатах непрерывного цинкования по методу
Внешний вид покрытия
Покрытие лотка может варьироваться от ярко серебристого.
Монтаж

до серо – матового*
Слой цинкового покрытия: 10 – 20 мкм

Предназначена для крепления лотков и аксессуаров EKF между собой, а также для крепления к несущим поверхностям.
Шпилька
с резьбой М6 длина 1000 мм sh-m-6-1000
с резьбой М6 длина 2000 мм sh-m-6-2000
с резьбой М8 длина 1000 мм sh-m-8-1000
с резьбой М8 длина 2000 мм sh-m-8-2000
с резьбой М10 длина 1000 мм sh-m-10-1000
с резьбой М10 длина 2000 мм sh-m-10-2000

Предназначен для закрытия угла вертикального внешнего 90° EKF

Крышка внешнего вертикального угла 90° 50 50 х 50 0,6 kvml-90-50-50
Крышка внешнего вертикального угла 90° 100 100 х 50 0,6 kvml-90-100-50
Крышка внешнего вертикального угла 90° 150 150 х 50 0,6 kvml-90-150-50
Крышка внешнего вертикального угла 90° 200 200 х 50 0,6 kvml-90-200-50
Крышка внешнего вертикального угла 90° 300 300 х 50 0,8 kvml-90-300-50
Крышка внешнего вертикального угла 90° 400 400 х 50 0,8 kvml-90-400-50

Предназначены для закрытия углов горизонтальных 45° EKF

Крышка угла горизонтального 45° 50 50 х 50 0,6 kgml45-50-50
Крышка угла горизонтального 45° 100 100 х 50 0,6 kgml45-100-50
Крышка угла горизонтального 45° 150 150 х 50 0,6 kgml45-150-50
Крышка угла горизонтального 45° 200 200 х 50 0,6 kgml45-200-50
Крышка угла горизонтального 45° 300 300 х 50 0,8 kgml45-300-50
Крышка угла горизонтального 45° 400 400 х 50 0,8 kgml45-400-50

Предназначен для закрытия углов вертикальных внутренних 90° EKF.

Крышка внутреннего вертикального угла 90° 50 50 х 50 0,6 knml-90-50-50
Крышка внутреннего вертикального угла 90° 100 100 х 50 0,6 knml-90-100-50
Крышка внутреннего вертикального угла 90° 150 150 х 50 0,6 knml-90-150-50
Крышка внутреннего вертикального угла 90° 200 200 х 50 0,6 knml-90-200-50
Крышка внутреннего вертикального угла 90° 300 300 х 50 0,8 knml-90-300-50
Крышка внутреннего вертикального угла 90° 400 400 х 50 0,8 knml-90-400-50

Предназначен для закрытия углов вертикальных внутренних 45° EKF

Крышка внутреннего вертикального угла 45° 50 50 х 50 0,6 knml-45-50-50
Крышка внутреннего вертикального угла 45° 100 100 х 50 0,6 knml-45-100-50
Крышка внутреннего вертикального угла 45° 150 150 х 50 0,6 knml-45-150-50
Крышка внутреннего вертикального угла 45° 200 200 х 50 0,6 knml-45-200-50
Крышка внутреннего вертикального угла 45° 300 300 х 50 0,8 knml-45-300-50
Крышка внутреннего вертикального угла 45° 400 400 х 50 0,8 knml-45-400-50

Предназначена для закрытия угла вертикального внешнего 45° EKF.

Крышка внешнего вертикального угла 45° 50 50 х 50 0,6 kvml-45-50-50
Крышка внешнего вертикального угла 90 100 100 х 50 0,6 kvml-90-100-50
Крышка внешнего вертикального угла 45 150 150 х 50 0,6 kvml-45-150-50
Крышка внешнего вертикального угла 45° 200 200 х 50 0,6 kvml-45-200-50
Крышка внешнего вертикального угла 45° 300 300 х 50 0,8 kvml-45-300-50
Крышка внешнего вертикального угла 45° 400 400 х 50 0,8 kvml-45-400-50

Предназначены для закрытия Т-образных ответвителей лотков EKF.

Крышка Т-образного ответвителя 50 50 х 50 0,6 ktmd-50-50
Крышка Т-образного ответвителя 100 100 х 50 0,6 ktmd-100-50
Крышка Т-образного ответвителя 150 150 х 50 0,6 ktmd-150-50
Крышка Т-образного ответвителя 200 200 х 50 0,6 ktmd-200-50
Крышка Т-образного ответвителя 300 300 х 50 0,8 ktmd-300-50
Крышка Т-образного ответвителя 400 400 х 50 0,8 ktmd-400-50

Предназначена для закрытияторцов двускатной крышки.
