Кабельные каналы EKF – предназначены для организации открытой проводки в административных и жилых помещениях. Система кабельных каналов EKF состоит непосредственно из коробов и аксессуаров для соединения, ответвления и поворотов кабельных трасс. Для производства кабель-каналов используется высококачественный композит на основе самозатухающего ПВХ.

Кабельные каналы EKF – предназначены для организации открытой проводки в административных и жилых помещениях. Система кабельных каналов EKF состоит непосредственно из коробов и аксессуаров для соединения, ответвления и поворотов кабельных трасс. Для производства кабель-каналов используется высококачественный композит на основе самозатухающего ПВХ.

Кабельные каналы EKF – предназначены для организации открытой проводки в административных и жилых помещениях. Система кабельных каналов EKF состоит непосредственно из коробов и аксессуаров для соединения, ответвления и поворотов кабельных трасс. Для производства кабель-каналов используется высококачественный композит на основе самозатухающего ПВХ.

Для монтажа модульных ЭУИ – максимально 8 модулей. В лючок C-Line 24 (cl-ln-24) возможно установить 2 рамки.

Парапетный кабель-канал ЭКФ - кабель-канал, в корпус которого возможна установка модульных ЭУИ (розетки, выключатели и т.д.). Предназначен для прокладки силовых и коммуникационных цепей в офисных, производственных и лабораторных помещениях и медицинских учреждениях. В кабельные каналы парапетного типа возможна установка специальных суппортов и рамок, в которые впоследствии монтируются электроустановочные изделия модульного формата 22,5 × 45 мм (1 модуль) и/или 45 × 45 мм (2 модуля). Монтаж парапетных кабель каналов производится, как правило, на уровне подоконников или на уровне рабочего места.

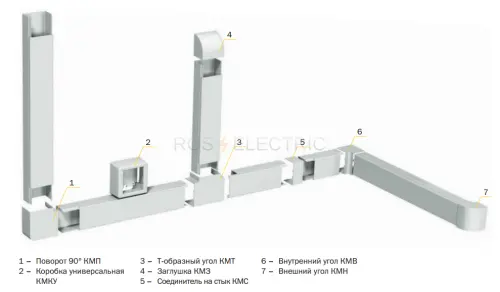

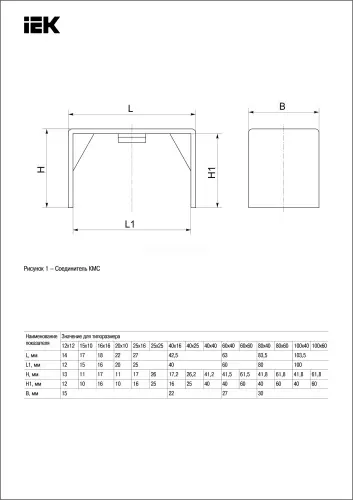

Заглушка КМЗ служит для закрытия торца кабель-канала.

Мини-каналы типа TMC самоклеющийся с отгибающейся крышкой односекционные ДКС - предназначены для эстетичной прокладки кабелей.
Материал: композиция ПВХ;
Дно с перфорацией;
Температура монтажа и эксплуатации: от –5 до +60 °С;
Отрезки длиной 2 метра.
В комплекте: профиль (основание) и крышка.

Перфорированный коророб KKC Klemsan - предназначен для разводки кабеля внутри распределительного электрического шкафа.
Размер: 15х40 (ШхВ) мм.
Шаг: 12,5 мм (зуб - 7,5мм, прорезь -5 мм).
Длина: 2000мм.
Материал: ПВХ UL 94 V0.
Цвет: серый.

Перфорированный коророб KKC Klemsan - предназначен для разводки кабеля внутри распределительного электрического шкафа.
Размер: 80х80 (ШхВ) мм.
Шаг: 20 мм (зуб - 12 мм, прорезь -8 мм).
Длина: 2000мм.

Кабель-каналы магистральные цвета желтая сосна 3D ТДМ - предназначены для прокладки кабелей и проводов в: офисных, жилых, торговых, производственных помещениях, медицинских и детских учреждениях.
Материал: самозатухающий ПВХ.
Цвет: светлая сосна 3D.
Размер: 40х25 мм.

Артикулы и изделия:
SQ0402-0601 Кабель-канал 12х12
SQ0402-0602 Кабель-канал 15х10
SQ0402-0603 Кабель-канал 16х16
SQ0402-0604 Кабель-канал 20х10
SQ0402-0605 Кабель-канал 25х16
SQ0402-0606 Кабель-канал 25х25
SQ0402-0607 Кабель-канал 40х16
SQ0402-0608 Кабель-канал 40х25
SQ0402-0609 Кабель-канал 60х40
SQ0402-0610 Кабель-канал 100х60

Перфорированные кабель-каналы Transcab предназначены для прокладки кабеля внутри электрических распределительных шкафов, сокращения временных затрат на сборку оборудования, повышения безопасности, придания собранному изделию законченного вида.
Перфорированные боковые стенки (с шагом 12,5 мм, расстояние между пальцами 6 мм).
Допускается проход кабелей до 6 мм без удаления пальцев.
Комплект: крышка+основание.
Два ребра жесткости на стенке кабель-каналов, насечки на зубьях и основании.
Длина кабель-каналов 2 м.
Соответствуют EN 500 82 в части 2 и 3.
Цвет 7030 серый
Артикулы и изделия:
636095 Кабель-канал 15х25мм (ШxВ) серый шаг 12,5мм Transcab
636096 Кабель-канал 15х40мм (ШxВ) серый шаг 12,5мм Transcab
636100 Кабель-канал 25х25мм (ШxВ) серый шаг 12,5мм Transcab
636101 Кабель-канал 25х40мм (ШxВ) серый шаг 12,5мм Transcab
636102 Кабель-канал 25х60мм (ШxВ) серый шаг 12,5мм Transcab
636103 Кабель-канал 25х80мм (ШxВ) серый шаг 12,5мм Transcab
636105 Кабель-канал 40х25мм (ШxВ) серый шаг 12,5мм Transcab
636106 Кабель-канал 40х40мм (ШxВ) серый шаг 12,5мм Transcab
636107 Кабель-канал 40х60мм (ШxВ) серый шаг 12,5мм Transcab
636108 Кабель-канал 40х80мм (ШxВ) серый шаг 12,5мм Transcab
636109 Кабель-канал 40х100мм (ШxВ) серый шаг 12,5мм Transcab
636111 Кабель-канал 60х40мм (ШxВ) серый шаг 12,5мм Transcab
636112 Кабель-канал 60х60мм (ШxВ) серый шаг 12,5мм Transcab
636113 Кабель-канал 60х80мм (ШxВ) серый шаг 12,5мм Transcab
636114 Кабель-канал 60х100мм (ШxВ) серый шаг 12,5мм Transcab
636115 Кабель-канал 80X40мм (ШxВ) серый шаг 12,5мм Transcab
636116 Кабель-канал 80х60мм (ШxВ) серый шаг 12,5мм Transcab
636117 Кабель-канал 80х80мм (ШxВ) серый шаг 12,5мм Transcab
636118 Кабель-канал 80X100мм (ШxВ) серый шаг 12,5мм Transcab
636119 Кабель-канал 100X40мм (ШxВ) серый шаг 12,5мм Transcab
636120 Кабель-канал 100х60мм (ШxВ) серый шаг 12,5мм Transcab
636121 Кабель-канал 100х80мм (ШxВ) серый шаг 12,5мм Transcab
636122 Кабель-канал 100х100мм (ШxВ) серый шаг 12,5ммTranscab
636123 Кабель-канал 150х100мм (ШxВ) серый шаг 12,5мм Transcab
636124 Кабель-канал 120X60мм (ШxВ) серый шаг 12,5ммTranscab
636125 Кабель-канал 120х80мм (ШxВ) серый шаг 12,5мм Transcab

Перфорированные короба RL12 и аксессуары предназначены для прокладки кабеля внутри электрических распределительных шкафов, сокращения временных затрат на сборку оборудования, повышения безопасности, придания собранному изделию законченного вида.
Размеры и ударная вязкость зубцов позволяют коробу не изменять свои свойства при частых динамических нагрузках на этапе разводки кабеля, а разнообразные аксессуары обеспечивают простой монтаж и надёжную фиксацию.
Материал: негорючий ПВХ с добавками.
Температура монтажа: °С от -15 до +30 по стандарту DIN 53460.
Температура эксплуатации: °С от -40 до +60.
Стойкость к огню: ПВ-0
Два цвета исполнения короба: для цветовой идентификации силовых и слаботочных цепей.
Цвет: серый, синий.
серия RL12 - шаг перфорации 20 мм;
ширина зуба 12 мм;
ширина выреза 8 мм;
Отличительные особенности:
характеризуется специальным выступом на зубцах для поддержки кабеля. Облегчает разводку и позволяет разделить цепи при вертикальном монтаже перфорированных коробов;
Комплект поставки:
-поставляются отрезками по 2 м;
-поставляются с крышкой в комплекте.
Артикулы и изделия:
Короб RL12 серого цвета
00128RL Короб перфорированный, серый RL12 25x40 шаг 20мм, перфорация 8мм 72 м
00136RL Короб перфорированный, серый RL12 25x60 шаг 20мм, перфорация 8мм 48 м
00134RL Короб перфорированный, серый RL12 40x40 шаг 20мм, перфорация 8мм 40 м
00107RL Короб перфорированный, серый RL12 40x60 шаг 20мм, перфорация 8мм 36 м
00135RL Короб перфорированный, серый RL12 60x40 шаг 20мм, перфорация 8мм 16 м
00108RL Короб перфорированный, серый RL12 60x60 шаг 20мм, перфорация 8мм 24 м
00162RL Короб перфорированный, серый RL12 60x100 шаг 20мм, перфорация 8мм 16 м
00163RL Короб перфорированный, серый RL12 80x40 шаг 20мм, перфорация 8мм 24 м
00139RL Короб перфорированный, серый RL12 80x60 шаг 20мм, перфорация 8мм 24 м
00165RL Короб перфорированный, серый RL12 100x40 шаг 20мм, перфорация 8мм 16 м
00140RL Короб перфорированный, серый RL12 100x60 шаг 20мм, перфорация 8мм 16 м
00142RL Короб перфорированный, серый RL12 120x60 шаг 20мм, перфорация 8мм 16 м
00146RL Короб перфорированный, серый RL12 25x80 шаг 20мм, перфорация 8мм 48 м
00149RL Короб перфорированный, серый RL12 40x80 шаг 20мм, перфорация 8мм 32 м
00161RL Короб перфорированный, серый RL12 40x100 шаг 20мм, перфорация 8мм 16 м
00151RL Короб перфорированный, серый RL12 60x80 шаг 20мм, перфорация 8мм 24 м
00152RL Короб перфорированный, серый RL12 80x80 шаг 20мм, перфорация 8мм 24 м
00170RL Короб перфорированный, серый RL12 80x100 шаг 20мм, перфорация 8мм 12 м
00153RL Короб перфорированный, серый RL12 100x80 шаг 20мм, перфорация 8мм 16 м
00171RL Короб перфорированный, серый RL12 100x100 шаг 20мм, перфорация 8мм 8 м
00159RL Короб перфорированный, серый RL12 120x80 шаг 20мм, перфорация 8мм 16 м
00172RL Короб перфорированный, серый RL12 150x100 шаг 20мм, перфорация 8мм 8 м
Короб RL синего цвета
00280RL Короб перфорированный, синий RL12 25x60 шаг 20мм, перфорация 8м 48 м
00283RL Короб перфорированный, синий RL12 40x40 шаг 20мм, перфорация 8м 40 м
00284RL Короб перфорированный, синий RL12 40x60 шаг 20мм, перфорация 8м 36 м
00288RL Короб перфорированный, синий RL12 60x60 шаг 20мм, перфорация 8м 24 м
01137RL Короб перфорированный, синий RL12 25x80 шаг 20мм, перфорация 8м 48 м
01160RL Короб перфорированный, синий RL12 40x80 шаг 20мм, перфорация 8м 32 м
01162RL Короб перфорированный, синий RL12 60x80 шаг 20мм, перфорация 8м 24 м
01168RL Короб перфорированный, синий RL12 80x80 шаг 20мм, перфорация 8м 24 м
01173RL Короб перфорированный, синий RL12 100x80 шаг 20мм, перфорация 8м 16 м
Фиксаторы для короба RL12
05203RL Фиксатор кабеля для короба RL12 40 70 шт
05205RL Фиксатор кабеля для короба RL12 60 50 шт
05207RL Фиксатор кабеля для короба RL12 80 60 шт
Крышки для коробов RL12
00701RL Крышка для перфорированного короба RL 15мм. 200 м
00702RL Крышка для перфорированного короба RL 25мм. 100 м
00703RL Крышка для перфорированного короба RL 40мм. 50 м
00704RL Крышка для перфорированного короба RL 60мм. 50 м
00705RL Крышка для перфорированного короба RL 80мм. 50 м
00706RL Крышка для перфорированного короба RL 100мм. 80 м
00707RL Крышка для перфорированного короба RL 120мм. 24 м
00708RL Крышка для перфорированного короба RL 150мм. 40 м

Предназначены для формирования внутренних кабельных трасс и придания эстетической законченности внутри шкафа.

-Организация кабельной разводки в электрораспределительных шкафах.

-Предохранение проводки от механических повреждений.

-Обеспечивают электробезопасность, быстрый доступ к проводке в аварийной ситуации.

-Возможность быстро модернизировать и дополненить проводку.

-Упрощает монтаж электропроводки при строительстве и реконструкции зданий и сооружений.

-Для открытия крышки не требуется дополнительного инструмента.

-У основания зубца сделаны специальные насечки для удобного отламывания.

-Шаг перфорации равен шагу контактов у модульной аппаратуры.

-На основание ккабель канала овальная перфорация двух разных размеров для удобства монтажа.



Материал пластичный, самозатухающий ПВХ

Огнеупорность при возгорании материал не позволяет огню распространяться, категория ПВ-0

Прочность не менее 5 кгс/см при температуре –25 °С

Диапазон температур при длительной эксплуатации от –15 до +60 °С

Температура монтажа от –15 до +60 °С

Температура хранения и транспортирования от –25 до +60 °С

Электрическое сопротивление не менее 1×109 Ом×см при температуре +20 °С

Цвет RAL 7023

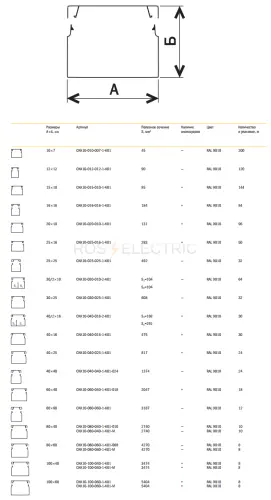

Кабель-каналы с текстурой «Сосна» и «Дуб» серии «ЭЛЕКОР» предназначены для прокладки информационных, силовых и слаботочных электрических коммуникаций в жилых помещениях и загородных домах при новом строительстве и при реконструкции.

-Обеспечивают электробезопасность в качестве дополнительной изоляции электропроводки.

-Предохраняют проводку от механических повреждений.

-Исключение возможного пожара при коротком замыкании.

-Ограничивает доступ к проводке.

-Упрощает монтаж электропроводки при строительстве и реконструкции зданий.

-Обеспечивает быстрый доступ к проводке в аварийной ситуации.

-Возможность быстрой модернизации и дополнения проводки.

-Двойной замок обеспечивает плотное соединение крышки, что позволяет укладывать внутри кабель-канала жесткие предметы

Материал самозатухающий ПВХ

Огнеупорность категория ПВ 0

Удельное объемное сопротивление не менее 1×109 Ом×см при температуре 20 °С

Прочность не менее 5 кгс/см при температуре –32 °С

Диапазон рабочих температур при длительной эксплуатации –15÷+60 °С

Температура монтажа –15÷+60 °С

Температура хранения и транспортирования –32÷+60 °С

Электрическое сопротивление не менее 1×109 Ом×см при температуре +20 °С

Толщина стенки от 0,7 (мини каналы) до 2,4 мм (магистральные)

Тест на снятие крышки для открытия не требуется дополнительного инструмента, несанкционированный доступ к токоведущим частям ограничен.

Кабель-каналы с текстурой под дерево:

Светлое дерево

CKK10-012-012-1-K34 Кабель-канал 12х12 "ЭЛЕКОР" сосна. (120 м)

CKK10-015-010-1-K34 Кабель-канал 15х10 "ЭЛЕКОР" сосна. (144 м)

CKK10-016-016-1-K34 Кабель-канал 16х16 "ЭЛЕКОР" сосна. (84 м)

CKK10-020-010-1-K34 Кабель-канал 20х10 "ЭЛЕКОР" сосна. (96 м)

CKK10-025-016-1-K34 Кабель-канал 25х16 "ЭЛЕКОР" сосна. (50 м)

CKK10-040-016-1-K34 Кабель-канал 40х16 "ЭЛЕКОР" сосна. (30 м)

CKK10-040-025-1-K34 Кабель-канал 40х25 "ЭЛЕКОР" сосна. (18 м)



Темное дерево:

CKK10-012-012-1-K24 Кабель-канал 12х12 "ЭЛЕКОР" дуб. (120 м)

CKK10-015-010-1-K24 Кабель-канал 15х10 "ЭЛЕКОР" дуб. (144 м)

CKK10-016-016-1-K24 Кабель-канал 16х16 "ЭЛЕКОР" дуб. (84 м)

CKK10-020-010-1-K24 Кабель-канал 20х10 "ЭЛЕКОР" дуб. (96 м)

CKK10-025-016-1-K24 Кабель-канал 25х16 "ЭЛЕКОР" дуб. (50 м)

CKK10-040-016-1-K24 Кабель-канал 40х16 "ЭЛЕКОР" дуб. (30 м)

CKK10-040-025-1-K24 Кабель-канал 40х25 "ЭЛЕКОР" дуб. (18 м)

Магистральные кабель каналы под дерево:

CKK10-012-012-1-K24-C Кабель-канал 12х12 "ЭЛЕКОР" дуб. (120 м) - C

CKK10-012-012-1-K34-C Кабель-канал 12х12 "ЭЛЕКОР" сосна. (120 м) - C

CKK10-015-010-1-K24-C Кабель-канал 15х10 "ЭЛЕКОР" дуб. (144 м) - C

CKK10-015-010-1-K34-C Кабель-канал 15х10 "ЭЛЕКОР" сосна. (144 м) - C

CKK10-016-016-1-K24-C Кабель-канал 16х16 "ЭЛЕКОР" дуб. (84 м) - C

CKK10-016-016-1-K34-C Кабель-канал 16х16 "ЭЛЕКОР" сосна. (84 м) - C

CKK10-020-010-1-K24-C Кабель-канал 20х10 "ЭЛЕКОР" дуб. (96 м) - C

CKK10-020-010-1-K34-C Кабель-канал 20х10 "ЭЛЕКОР" сосна. (96 м) - C

CKK10-025-016-1-K24-C Кабель-канал 25х16 "ЭЛЕКОР" дуб. (50 м)-C

CKK10-025-016-1-K34-C Кабель-канал 25х16 "ЭЛЕКОР" сосна. (50 м) - C

CKK10-040-016-1-K24-C Кабель-канал 40х16 "ЭЛЕКОР" дуб. (30 м)-C

CKK10-040-016-1-K34-C Кабель-канал 40х16 "ЭЛЕКОР" сосна. (30 м)-C

CKK10-040-025-1-K24-C Кабель-канал 40х25 "ЭЛЕКОР" дуб. (18 м)-C

CKK10-040-025-1-K34-C Кабель-канал 40х25 "ЭЛЕКОР" сосна. (18 м) - C

Модульные электроустановочные изделия 45х45 серии ПРАЙМЕР предназначены для организации рабочего места с применением кабель-каналов, напольных лючков или розеточных блоков, а также для открытого монтажа в коробки типа КМКУ.

Панель лицевая предназначена для установки модулей Keystone Jack RJ-45 или RJ-11. Розетка на 2 входа. Размеры, ВхШхГ,мм: 45х45. Цвет - белый.

Совместима с модулями: ITK Модуль Keystone Jack 110 IDC 90град

Размеры модульных ЭУИ ПРАЙМЕР:
1 модуль = 45х22,5 мм
2 модуля (1 пост) = 45х45 мм

Модульные электроустановочные изделия 45х45 серии ПРАЙМЕР предназначены для организации рабочего места с применением кабель-каналов, напольных лючков или розеточных блоков, а также для открытого монтажа в коробки типа КМКУ.

Панель лицевая предназначена для установки модулей Keystone Jack RJ-45 или RJ-11. Розетка на 1 вход. Размеры, ВхШхГ,мм: 45х22,5. Цвет - белый.

Совместима с модулями: ITK Модуль Keystone Jack 110 IDC 90град

Размеры модульных ЭУИ ПРАЙМЕР:
1 модуль = 45х22,5 мм
2 модуля (1 пост) = 45х45 мм

Предназначены для создания внутреннего поворота на 90° кабельного канала.

Предназначены для создания внутреннего поворота на 90° кабельного канала.

Настольный розеточный блок – изделие прямоугольной формы, предназначенное для размещения ЭУИ на уровне поверхности стола. Розеточный блок монтируется в предварительно подготовленное отверстие 196х62 для 8 модулей, 241х62 для 10 модулей. Сетевой кабель питания (2 метра) и крепеж в комплекте. На задней стенке розеточного блока предусмотрено дополнительное отверстие для подведения слаботочных кабельных линий.
Состав:
- встраиваемый настольный розеточный блок, 10 модулей – 1 шт.;
- сетевой кабель питания (предустановлен) – 1 шт.;
- комплект крепежа (крепежные винты, монтажные кронштейны) – 1 шт.;
- инструкция – 1 шт

Т-образный угол КМТ служит для Т-образного соединения трех кабель-каналов одинакового типоразмера.
