Угол Т-образный ELECOR. Предназначен для эстетичного оформления Т-образного места соединения (ответвления) кабель-каналов. Совместим с кабель-каналами серии ELECOR и ECOLINE. Материал: полистирол. Цвет: черный.

Может быть установлена в напольную коробку C-Line 24 (cl knl-24). Поставляется без приборных рамок в комплекте. Возможность установки модульных и классических ЭУИ. Болты для крепления рамы к напольным коробкам в комплекте.

Заглушка КМЗ служит для закрытия торца кабель-канала.

Мини-каналы типа TMC самоклеющийся с отгибающейся крышкой двухсекционные ДКС - предназначены для эстетичной прокладки кабелей.

Перфорированный коророб KKC Klemsan - предназначен для разводки кабеля внутри распределительного электрического шкафа.
Размер: 25х100 (ШхВ) мм.
Шаг: 10 мм (зуб - 6мм, прорезь -4 мм).
Длина: 2000мм.
Материал: ПВХ UL 94 V0.
Цвет: серый.

Перфорированный коророб KKC Klemsan - предназначен для разводки кабеля внутри распределительного электрического шкафа.
Размер: 40х80 (ШхВ) мм.
Шаг: 20 мм (зуб - 12 мм, прорезь -8 мм).
Длина: 2000мм.
Материал: ПВХ UL 94 V0.
Цвет: серый.

Магистральные кабель-каналы серии «ЭЛЕКОР» -предназначены для прокладки информационных, силовых и слаботочных электрических коммуникаций открытого типа в офисных и жилых помещениях, производственных и административных зданиях, медицинских и детских учреждениях при новом строительстве и при реконструкции.
Материал: пластичный, ударопрочный, самозатухающий ПВХ, устойчивый к воздействию ультрафиолета и агрессивной химической среды.
Огнестойкость: при возгорании материал не позволяет огню распространяться, категория ПВ-0, испытания по НПБ 246-97
Прочность: не менее 5 кгс/см при температуре –32 °С Диапазон рабочих температур при длительной эксплуатации: –15-+60 °С Температура монтажа: –15-+60 °С Температура хранения и транспортирования: –32-+60 °С Электрическое сопротивление: не менее 1-10° Омхсм при температуре +20 °С
Цвет: RAL 9010
Тест на снятие крышки: для открытия не требуется дополнительного инструмента, несанкционированный доступ к токоведущим частям ограничен
Артикулы и изделия:
CKK10-010-007-1-K01 Кабель-канал 10х7 "ЭЛЕКОР" (200 м) ИЭК
CKK10-012-012-1-K01 Кабель-канал 12х12 "ЭЛЕКОР" (120 м) ИЭК
CKK10-015-010-1-K01 Кабель-канал 15х10 "ЭЛЕКОР" (144 м) ИЭК
CKK10-016-016-1-K01 Кабель-канал 16х16 "ЭЛЕКОР" (84 м) ИЭК
CKK10-020-010-1-K01 Кабель-канал 20х10 "ЭЛЕКОР" (96 м) ИЭК
CKK10-025-016-1-K01 Кабель-канал 25х16 "ЭЛЕКОР" (50 м) ИЭК
CKK10-025-025-1-K01 Кабель-канал 25х25 "ЭЛЕКОР" (32 м) ИЭК
CKK10-030-010-2-K01 Кабель-канал 30/2х10 "ЭЛЕКОР" (64 м) ИЭК
CKK10-030-025-1-K01 Кабель-канал 30х25 "ЭЛЕКОР" (32 м) ИЭК
CKK10-040-016-1-K01 Кабель-канал 40х16 "ЭЛЕКОР" (30 м) ИЭК
CKK10-040-016-2-K01 Кабель-канал 40/2х16 "ЭЛЕКОР" (30 м) ИЭК
CKK10-040-025-1-K01 Кабель-канал 40х25 "ЭЛЕКОР" (24 м) ИЭК
CKK10-040-040-1-K01-024 Кабель-канал 40х40 "ЭЛЕКОР" (24 м) ИЭК
CKK10-060-040-1-K01-018 Кабель-канал 60х40 "ЭЛЕКОР" (18 м) ИЭК
CKK10-060-040-1-K01-M Кабель-канал 60х40 "ЭЛЕКОР" модифицированный (18 м) ИЭК
CKK10-060-060-1-K01 Кабель-канал 60х60 "ЭЛЕКОР" (12 м) ИЭК
CKK10-060-060-1-K01-M Кабель-канал 60х60 "ЭЛЕКОР" модифицированный (12 м) ИЭК
CKK10-080-040-1-K01-010 Кабель-канал 80х40 "ЭЛЕКОР" (10 м) ИЭК
CKK10-080-040-1-K01-M Кабель-канал 80х40 "ЭЛЕКОР" модифицированный (10 м) ИЭК
CKK10-080-060-1-K01-008 Кабель-канал 80х60 "ЭЛЕКОР" (8 м) ИЭК
CKK10-080-060-1-K01-M Кабель-канал 80х60 "ЭЛЕКОР" модифицированный (8 м) ИЭК
CKK10-100-040-1-K01 Кабель-канал 100х40 "ЭЛЕКОР" (8 м) ИЭК
CKK10-100-040-1-K01-M Кабель-канал 100х40 "ЭЛЕКОР" модифицированный (8 м) ИЭК
CKK10-100-060-1-K01 Кабель-канал 100х60 "ЭЛЕКОР" (8 м) ИЭК
CKK10-100-060-1-K01-M Кабель-канал 100х60 "ЭЛЕКОР" модифицированный (8 м) ИЭК
Кабель-канал по 3м (под заказ)
CKK10-012-012-3-K01 Кабель-канал 12х12 "ЭЛЕКОР" (180 м) ИЭК
CKK10-015-010-3-K01 Кабель-канал 15х10 "ЭЛЕКОР" (216 м) ИЭК
CKK10-016-016-3-K01 Кабель-канал 16х16 "ЭЛЕКОР" (126 м) ИЭК
CKK10-020-010-3-K01 Кабель-канал 20х10 "ЭЛЕКОР" (144 м) ИЭК
CKK10-025-016-3-K01 Кабель-канал 25х16 "ЭЛЕКОР" (75 м) ИЭК
CKK10-025-025-3-K01 Кабель-канал 25х25 "ЭЛЕКОР" (48 м) ИЭК
CKK10-030-025-3-K01 Кабель-канал 30х25 "ЭЛЕКОР" (48 м) ИЭК
CKK10-040-016-3-K01 Кабель-канал 40х16 "ЭЛЕКОР" (45 м) ИЭК
CKK10-040-025-31-K01 Кабель-канал 40х25 "ЭЛЕКОР" (36 м) ИЭК
CKK10-040-040-3-K01 Кабель-канал 40х40 "ЭЛЕКОР" (36 м) ИЭК
CKK10-060-040-3-K01 Кабель-канал 60х40 "ЭЛЕКОР" (27 м) ИЭК
CKK10-060-060-3-K01 Кабель-канал 60х60 "ЭЛЕКОР" (18 м) ИЭК
CKK10-080-040-3-K01 Кабель-канал 80х40 "ЭЛЕКОР" (15 м) ИЭК
CKK10-080-060-3-K01 Кабель-канал 80х60 "ЭЛЕКОР" (12 м) ИЭК
CKK10-100-040-3-K01 Кабель-канал 100х40 "ЭЛЕКОР" (12 м) ИЭК
CKK10-100-060-3-K01 Кабель-канал 100х60 "ЭЛЕКОР" (12м) ИЭК

Кабель-каналы магистральные цвета сосна 3D ТДМ - предназначены для прокладки кабелей и проводов в: офисных, жилых, торговых, производственных помещениях, медицинских и детских учреждениях.
Материал: самозатухающий ПВХ.
Цвет: сосна (светлое дерево)
Размер: 20х10 мм.

Артикулы и изделия:
SQ0402-0301 Кабель-канал 12х12
SQ0402-0302 Кабель-канал 15х10
SQ0402-0303 Кабель-канал 16х16
SQ0402-0304 Кабель-канал 20х10
SQ0402-0305 Кабель-канал 25х16
SQ0402-0306 Кабель-канал 25х25
SQ0402-0307 Кабель-канал 40х16
SQ0402-0308 Кабель-канал 40х25
SQ0402-0309 Кабель-канал 60х40
SQ0402-0310 Кабель-канал 100х60

Перфорированные кабель-каналы Transcab предназначены для прокладки кабеля внутри электрических распределительных шкафов, сокращения временных затрат на сборку оборудования, повышения безопасности, придания собранному изделию законченного вида.
Перфорированные боковые стенки (с шагом 12,5 мм, расстояние между пальцами 6 мм).
Допускается проход кабелей до 6 мм без удаления пальцев.
Комплект: крышка+основание.
Два ребра жесткости на стенке кабель-каналов, насечки на зубьях и основании.
Длина кабель-каналов 2 м.
Соответствуют EN 500 82 в части 2 и 3.
Цвет 7030 серый
Артикулы и изделия:
636095 Кабель-канал 15х25мм (ШxВ) серый шаг 12,5мм Transcab
636096 Кабель-канал 15х40мм (ШxВ) серый шаг 12,5мм Transcab
636100 Кабель-канал 25х25мм (ШxВ) серый шаг 12,5мм Transcab
636101 Кабель-канал 25х40мм (ШxВ) серый шаг 12,5мм Transcab
636102 Кабель-канал 25х60мм (ШxВ) серый шаг 12,5мм Transcab
636103 Кабель-канал 25х80мм (ШxВ) серый шаг 12,5мм Transcab
636105 Кабель-канал 40х25мм (ШxВ) серый шаг 12,5мм Transcab
636106 Кабель-канал 40х40мм (ШxВ) серый шаг 12,5мм Transcab
636107 Кабель-канал 40х60мм (ШxВ) серый шаг 12,5мм Transcab
636108 Кабель-канал 40х80мм (ШxВ) серый шаг 12,5мм Transcab
636109 Кабель-канал 40х100мм (ШxВ) серый шаг 12,5мм Transcab
636111 Кабель-канал 60х40мм (ШxВ) серый шаг 12,5мм Transcab
636112 Кабель-канал 60х60мм (ШxВ) серый шаг 12,5мм Transcab
636113 Кабель-канал 60х80мм (ШxВ) серый шаг 12,5мм Transcab
636114 Кабель-канал 60х100мм (ШxВ) серый шаг 12,5мм Transcab
636115 Кабель-канал 80X40мм (ШxВ) серый шаг 12,5мм Transcab
636116 Кабель-канал 80х60мм (ШxВ) серый шаг 12,5мм Transcab
636117 Кабель-канал 80х80мм (ШxВ) серый шаг 12,5мм Transcab
636118 Кабель-канал 80X100мм (ШxВ) серый шаг 12,5мм Transcab
636119 Кабель-канал 100X40мм (ШxВ) серый шаг 12,5мм Transcab
636120 Кабель-канал 100х60мм (ШxВ) серый шаг 12,5мм Transcab
636121 Кабель-канал 100х80мм (ШxВ) серый шаг 12,5мм Transcab
636122 Кабель-канал 100х100мм (ШxВ) серый шаг 12,5ммTranscab
636123 Кабель-канал 150х100мм (ШxВ) серый шаг 12,5мм Transcab
636124 Кабель-канал 120X60мм (ШxВ) серый шаг 12,5ммTranscab
636125 Кабель-канал 120х80мм (ШxВ) серый шаг 12,5мм Transcab

Крышки к коробам RL6, RL12, RL75 предназначены для защиты проводки от внешних воздействий.
Материал: негорючий ПВХ с добавками.
Температура монтажа: °С от -15 до +30 по стандарту DIN 53460.
Температура эксплуатации: °С от -40 до +60.
Стойкость к огню: ПВ-0
Артикулы и издели:
00701RL Крышка для перфорированного короба RL 15мм. 200 м
00702RL Крышка для перфорированного короба RL 25мм. 100 м
00703RL Крышка для перфорированного короба RL 40мм. 50 м
00704RL Крышка для перфорированного короба RL 60мм. 50 м
00705RL Крышка для перфорированного короба RL 80мм. 50 м
00706RL Крышка для перфорированного короба RL 100мм. 80 м
00707RL Крышка для перфорированного короба RL 120мм. 24 м
00708RL Крышка для перфорированного короба RL 150мм. 40 м
Фиксаторы для RL6, RL12
05204RL Фиксатор кабеля для короба RL6 40 70 шт
05206RL Фиксатор кабеля для короба RL6 60 50 шт
05208RL Фиксатор кабеля для короба RL6 80 60 шт
05203RL Фиксатор кабеля для короба RL12 40 70 шт
05205RL Фиксатор кабеля для короба RL12 60 50 шт
05207RL Фиксатор кабеля для короба RL12 80 60 шт

Крышки к коробам RL6, RL12, RL75 предназначены для защиты проводки от внешних воздействий.
Материал: негорючий ПВХ с добавками.
Температура монтажа: °С от -15 до +30 по стандарту DIN 53460.
Температура эксплуатации: °С от -40 до +60.
Стойкость к огню: ПВ-0
Артикулы и издели:
00701RL Крышка для перфорированного короба RL 15мм. 200 м
00702RL Крышка для перфорированного короба RL 25мм. 100 м
00703RL Крышка для перфорированного короба RL 40мм. 50 м
00704RL Крышка для перфорированного короба RL 60мм. 50 м
00705RL Крышка для перфорированного короба RL 80мм. 50 м
00706RL Крышка для перфорированного короба RL 100мм. 80 м
00707RL Крышка для перфорированного короба RL 120мм. 24 м
00708RL Крышка для перфорированного короба RL 150мм. 40 м
Фиксаторы для RL6, RL12
05204RL Фиксатор кабеля для короба RL6 40 70 шт
05206RL Фиксатор кабеля для короба RL6 60 50 шт
05208RL Фиксатор кабеля для короба RL6 80 60 шт
05203RL Фиксатор кабеля для короба RL12 40 70 шт
05205RL Фиксатор кабеля для короба RL12 60 50 шт
05207RL Фиксатор кабеля для короба RL12 80 60 шт

Перфорированные короба RL12 и аксессуары предназначены для прокладки кабеля внутри электрических распределительных шкафов, сокращения временных затрат на сборку оборудования, повышения безопасности, придания собранному изделию законченного вида.
Размеры и ударная вязкость зубцов позволяют коробу не изменять свои свойства при частых динамических нагрузках на этапе разводки кабеля, а разнообразные аксессуары обеспечивают простой монтаж и надёжную фиксацию.
Материал: негорючий ПВХ с добавками.
Температура монтажа: °С от -15 до +30 по стандарту DIN 53460.
Температура эксплуатации: °С от -40 до +60.
Стойкость к огню: ПВ-0
Два цвета исполнения короба: для цветовой идентификации силовых и слаботочных цепей.
Цвет: серый, синий.
серия RL12 - шаг перфорации 20 мм;
ширина зуба 12 мм;
ширина выреза 8 мм;
Отличительные особенности:
характеризуется специальным выступом на зубцах для поддержки кабеля. Облегчает разводку и позволяет разделить цепи при вертикальном монтаже перфорированных коробов;
Комплект поставки:
-поставляются отрезками по 2 м;
-поставляются с крышкой в комплекте.
Артикулы и изделия:
Короб RL12 серого цвета
00128RL Короб перфорированный, серый RL12 25x40 шаг 20мм, перфорация 8мм 72 м
00136RL Короб перфорированный, серый RL12 25x60 шаг 20мм, перфорация 8мм 48 м
00134RL Короб перфорированный, серый RL12 40x40 шаг 20мм, перфорация 8мм 40 м
00107RL Короб перфорированный, серый RL12 40x60 шаг 20мм, перфорация 8мм 36 м
00135RL Короб перфорированный, серый RL12 60x40 шаг 20мм, перфорация 8мм 16 м
00108RL Короб перфорированный, серый RL12 60x60 шаг 20мм, перфорация 8мм 24 м
00162RL Короб перфорированный, серый RL12 60x100 шаг 20мм, перфорация 8мм 16 м
00163RL Короб перфорированный, серый RL12 80x40 шаг 20мм, перфорация 8мм 24 м
00139RL Короб перфорированный, серый RL12 80x60 шаг 20мм, перфорация 8мм 24 м
00165RL Короб перфорированный, серый RL12 100x40 шаг 20мм, перфорация 8мм 16 м
00140RL Короб перфорированный, серый RL12 100x60 шаг 20мм, перфорация 8мм 16 м
00142RL Короб перфорированный, серый RL12 120x60 шаг 20мм, перфорация 8мм 16 м
00146RL Короб перфорированный, серый RL12 25x80 шаг 20мм, перфорация 8мм 48 м
00149RL Короб перфорированный, серый RL12 40x80 шаг 20мм, перфорация 8мм 32 м
00161RL Короб перфорированный, серый RL12 40x100 шаг 20мм, перфорация 8мм 16 м
00151RL Короб перфорированный, серый RL12 60x80 шаг 20мм, перфорация 8мм 24 м
00152RL Короб перфорированный, серый RL12 80x80 шаг 20мм, перфорация 8мм 24 м
00170RL Короб перфорированный, серый RL12 80x100 шаг 20мм, перфорация 8мм 12 м
00153RL Короб перфорированный, серый RL12 100x80 шаг 20мм, перфорация 8мм 16 м
00171RL Короб перфорированный, серый RL12 100x100 шаг 20мм, перфорация 8мм 8 м
00159RL Короб перфорированный, серый RL12 120x80 шаг 20мм, перфорация 8мм 16 м
00172RL Короб перфорированный, серый RL12 150x100 шаг 20мм, перфорация 8мм 8 м
Короб RL синего цвета
00280RL Короб перфорированный, синий RL12 25x60 шаг 20мм, перфорация 8м 48 м
00283RL Короб перфорированный, синий RL12 40x40 шаг 20мм, перфорация 8м 40 м
00284RL Короб перфорированный, синий RL12 40x60 шаг 20мм, перфорация 8м 36 м
00288RL Короб перфорированный, синий RL12 60x60 шаг 20мм, перфорация 8м 24 м
01137RL Короб перфорированный, синий RL12 25x80 шаг 20мм, перфорация 8м 48 м
01160RL Короб перфорированный, синий RL12 40x80 шаг 20мм, перфорация 8м 32 м
01162RL Короб перфорированный, синий RL12 60x80 шаг 20мм, перфорация 8м 24 м
01168RL Короб перфорированный, синий RL12 80x80 шаг 20мм, перфорация 8м 24 м
01173RL Короб перфорированный, синий RL12 100x80 шаг 20мм, перфорация 8м 16 м
Фиксаторы для короба RL12
05203RL Фиксатор кабеля для короба RL12 40 70 шт
05205RL Фиксатор кабеля для короба RL12 60 50 шт
05207RL Фиксатор кабеля для короба RL12 80 60 шт
Крышки для коробов RL12
00701RL Крышка для перфорированного короба RL 15мм. 200 м
00702RL Крышка для перфорированного короба RL 25мм. 100 м
00703RL Крышка для перфорированного короба RL 40мм. 50 м
00704RL Крышка для перфорированного короба RL 60мм. 50 м
00705RL Крышка для перфорированного короба RL 80мм. 50 м
00706RL Крышка для перфорированного короба RL 100мм. 80 м
00707RL Крышка для перфорированного короба RL 120мм. 24 м
00708RL Крышка для перфорированного короба RL 150мм. 40 м

Используются внутри шкафов для формирования внутренних кабельных трасс.
Наличие перфорации позволяет осуществлять легкий подвод кабелей к оборудованию, обеспечивает естественную вентиляцию и простое обслуживание сформированной трассы. Кабельные каналы (кабельные короба, электрокороба) представляют собой профили прямоугольного сечения различных типоразмеров, укомплектованных крышкой, которые могут быть разделены внутренними перегородками. Различие типоразмеров обеспечивает модульность конструкций, из которых можно строить разветвленные сети. Изготовлены из самозатухающих поливинилхлоридных композиций. Являются отличным дополнительным изолятором.
Цвет: серый RAL 7030 (другие цвета — по запросу).
-Наличие двух линий подгонки: одна в основании зубцов для того, чтобы их можно было сломать, согнув вперед, а
вторая на основании для подгонки края при перекрытии коробов.
-Отсутствие заусенцев, закругленные внутрь изгибы.
-Устойчивы к солнечному свету, кислотам, маслам и смазочным материалам.
-Не накапливают статической пыли.
-Устойчивы к самовоспламенению и перегреву до температуры +60 °С.
-Стабильные размеры при рабочих температурах от –20 до плюс +60 °С.
Шаг перфорации А/С, 6/7 мм,
Перфорированный кабельный канал размер, артикул 25 х 25 Kk25-25
Перфорированный кабельный канал размер, артикул 40 х 25 Kk40-25
Перфорированный кабельный канал размер, артикул 40 х 40 Kk40-40
Перфорированный кабельный канал размер, артикул 40 х 60 Kk40-60
Перфорированный кабельный канал размер, артикул 50 х 50 Kk50-50
Перфорированный кабельный канал размер, артикул 60 х 25 Kk60-25
Перфорированный кабельный канал размер, артикул 60 х40 Kk60-40
Перфорированный кабельный канал размер, артикул 60 х 60 Kk60-60
Перфорированный кабельный канал размер, артикул 80 х 80 Kk80-80
Перфорированный кабельный канал размер 100 х 100, артикул Kk100-100

Кабельные каналы EKF относятся к магистральным кабельным каналам и предназначены для прокладки силовых,
слаботочных, информационных коммуникаций открытого типа. Применяються в зданиях любого типа: жилых, административно-офисных, промышленных, в медицинских и образовательных объектах, при любом строительстве, ремонте и капитальной реконструкции зданий. Типоразмеры от 12 x 12 до 100 x 60 трех цветовых решений: бе-
лый RAL9010, с ламинацией «под темное дерево» и «под светлое дерево».

Кабельный канал белый 12х12 12х12х2000 толщина стенок мм 1, полезное сечение 130 kk-12-12
Кабельный канал белый 15х10 15х10х2000 1 135 kk-15-10
Кабельный канал белый 16х16 16х16х2000 1 230 kk-16-16
Кабельный канал белый 20х10 20х10х2000 1 180 kk-20-10
Кабельный канал белый 25х16 25х16х2000 1,1 360 kk-25-16
Кабельный канал белый 25х25 25х25х2000 1,1 563 kk-25-25
Кабельный канал белый 40х16 40х16х2000 1,3 576 kk-40-16
Кабельный канал белый40х25 40х25х2000 1,3 900 kk-40-25
Кабельный канал белый 40х40 40х40х2000 1,3 1440 kk-40-40
Кабельный канал белый 60х40 60х40х2000 1,7 2160 kk-60-40
Кабельный канал белый 60х60 60х60х2000 1,7 3240 kk-60-60
Кабельный канал белый 80х40 80х40х2000 1,7 2880 kk-80-40
Кабельный канал белый 80х60 80х60х2000 1,7 4320 kk-80-60
Кабельный канал белый 100х40 100х40х2000 2 3600 kk-100-40
Кабельный канал белый 100х60 100х60х2000 2 5400 kk-100-60
Миниканал белый с отгибающейся крышкой крышкой 9х5 9х5х2000 0,7 90 mkk-9-5
Миниканал белый с отгибающейся крышкой крышкой 12х7,5 12х7,5х2000 0,7 110 mkk-12-7,5
Кабельный канал под светлое дерево 12х12 12х12х2000 1 130 kk-12-12w
Кабельный канал под светлое дерево 15х10 15х10х2000 1 135 kk-15-10w
Кабельный канал под светлое дерево 16х16 16х16х2000 1 230 kk-16-16w
Кабельный канал под светлое дерево 20х10 20х10х2000 1 180 kk-20-10w
Кабельный канал под светлое дерево 25х16 25х16х2000 1,1 360 kk-25-16w
Кабельный канал под светлое дерево 25х25 25х25х2000 1,1 563 kk-25-25w
Кабельный канал под светлое дерево 40х16 40х16х2000 1,3 576 kk-40-16w
Кабельный канал под светлое дерево 40х25 40х25х2000 1,3 900 kk-40-25w
Кабельный канал под тёмное дерево 12х12 12х12х2000 1 130 kk-12-12d
Кабельный канал под тёмное дерево 15х10 15х10х2000 1 135 kk-15-10d
Кабельный канал под тёмное дерево 16х16 16х16х2000 1 230 kk-16-16d
Кабельный канал под тёмное дерево 20х10 20х10х2000 1 180 kk-20-10d
Кабельный канал под тёмное дерево 25х16 25х16х2000 1,1 360 kk-25-16d
Кабельный канал под тёмное дерево 25х25 25х25х2000 1,1 563 kk-25-25d
Кабельный канал под тёмное дерево 40х16 40х16х2000 1,3 576 kk-40-16d
Кабельный канал под тёмное дерево 40х25 40х25х2000 1,3 900 kk-40-25d

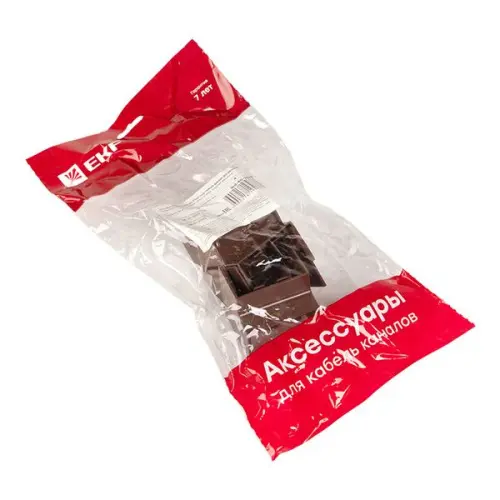

Аксессуары кабельных каналов EKF:
Соединитель 12x12 12x12 c-12-12
Соединитель 15x10 15x10 c-15-10
Соединитель 16x16 16x16 c-16-16
Соединитель 20x10 20x10 c-20-10
Соединитель 25x16 25x16 c-25-16
Соединитель 40x16 40x16 c-40-16
Соединитель 40x25 40x25 c-40-25
Соединитель 60x40 60x40 c-60-40
Соединитель 100x60 100x60 c-100-60

Заглушка 12x12 12x12 z-12-12
Заглушка 15x10 15x10 z-15-10
Заглушка 16x16 16x16 z-16-16
Заглушка 20x10 20x10 z-20-10
Заглушка 25x16 25x16 z-25-16
Заглушка 40x16 40x16 z-40-16
Заглушка 40x25 40x25 z-40-25
Заглушка 60x40 60x40 z-60-40
Заглушка 100x60 100x60 z-100-60

Угол Т-образный 12x12 12x12 t-12-12
Угол Т-образный 15x10 15x10 t-15-10
Угол Т-образный 16x16 16x16 t-16-16
Угол Т-образный 20x10 20x10 t-20-10
Угол Т-образный 25x16 25x16 t-25-16
Угол Т-образный 40x16 40x16 t-40-16
Угол Т-образный 40x25 40x25 t-40-25
Угол Т-образный 60x40 60x40 t-60-40
Угол Т-образный 100x60 100x60 t-100-60

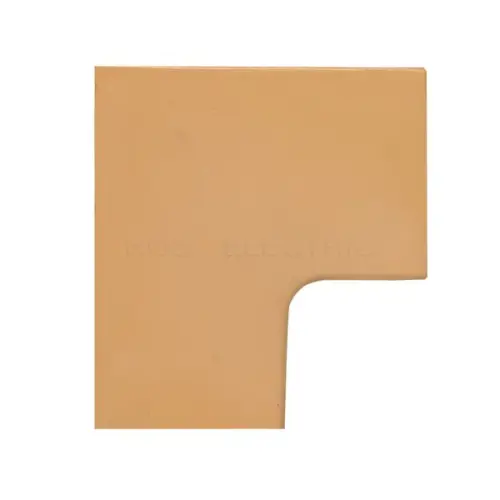

Угол плоский L-образный 12x12 12x12 l-12-12
Угол плоский L-образный 15x10 15x10 l-15-10
Угол плоский L-образный 16x16 16x16 l-16-16
Угол плоский L-образный 20x10 20x10 l-20-10
Угол плоский L-образный 25x16 25x16 l-25-16
Угол плоский L-образный 40x16 40x16 l-40-16
Угол плоский L-образный 40x25 40x25 l-40-25
Угол плоский L-образный 60x40 60x40 l-60-40
Угол плоский L-образный 100x60 100x60 l-100-60

Угол внутренний 12х12 12x12 i-12-12
Угол внутренний 15х10 15x10 i-15-10
Угол внутренний 16х16 16x16 i-16-16
Угол внутренний 20х10 20x10 i-20-10
Угол внутренний 25х16 25x16 i-25-16
Угол внутренний 40х16 40x16 i-40-16
Угол внутренний 40х25 40x25 i-40-25
Угол внутренний 60х40 60x40 i-60-40
Угол внутренний 100х60 100x60 i-100-60

Угол внешний 12х12 12x12 e-12-12
Угол внешний 15х10 15x10 e-15-10
Угол внешний 16х16 16x16 e-16-16
Угол внешний 20х10 20x10 e-20-10
Угол внешний 25х16 25x16 e-25-16
Угол внешний 40х16 40x16 e-40-16
Угол внешний 40х25 40x25 e-40-25
Угол внешний 60х40 60x40 e-60-40

Предназначены для формирования внутренних кабельных трасс и придания эстетической законченности внутри шкафа.

-Организация кабельной разводки в электрораспределительных шкафах.

-Предохранение проводки от механических повреждений.

-Обеспечивают электробезопасность, быстрый доступ к проводке в аварийной ситуации.

-Возможность быстро модернизировать и дополненить проводку.

-Упрощает монтаж электропроводки при строительстве и реконструкции зданий и сооружений.

-Для открытия крышки не требуется дополнительного инструмента.

-У основания зубца сделаны специальные насечки для удобного отламывания.

-Шаг перфорации равен шагу контактов у модульной аппаратуры.

-На основание ккабель канала овальная перфорация двух разных размеров для удобства монтажа.



Материал пластичный, самозатухающий ПВХ

Огнеупорность при возгорании материал не позволяет огню распространяться, категория ПВ-0

Прочность не менее 5 кгс/см при температуре –25 °С

Диапазон температур при длительной эксплуатации от –15 до +60 °С

Температура монтажа от –15 до +60 °С

Температура хранения и транспортирования от –25 до +60 °С

Электрическое сопротивление не менее 1×109 Ом×см при температуре +20 °С

Цвет RAL 7023

Предназначены для формирования внутренних кабельных трасс и придания эстетической законченности внутри шкафа.

-Организация кабельной разводки в электрораспределительных шкафах.

-Предохранение проводки от механических повреждений.

-Обеспечивают электробезопасность, быстрый доступ к проводке в аварийной ситуации.

-Возможность быстро модернизировать и дополненить проводку.

-Упрощает монтаж электропроводки при строительстве и реконструкции зданий и сооружений.

-Для открытия крышки не требуется дополнительного инструмента.

-У основания зубца сделаны специальные насечки для удобного отламывания.

-Шаг перфорации равен шагу контактов у модульной аппаратуры.

-На основание ккабель канала овальная перфорация двух разных размеров для удобства монтажа.



Материал пластичный, самозатухающий ПВХ

Огнеупорность при возгорании материал не позволяет огню распространяться, категория ПВ-0

Прочность не менее 5 кгс/см при температуре –25 °С

Диапазон температур при длительной эксплуатации от –15 до +60 °С

Температура монтажа от –15 до +60 °С

Температура хранения и транспортирования от –25 до +60 °С

Электрическое сопротивление не менее 1×109 Ом×см при температуре +20 °С

Цвет RAL 7023

Кабель-каналы серии «ИМПАКТ» ИЭК- предназначены для формирования внутренних кабельных трасс, защиты проводки от механических повреждений, обеспечения электробезопасности.
Размеры: 100х60 мм (ШхВ).
Ширина зубца/перфорации: 6 мм / 4 мм
Насечка для отламывания у основания зубца.
Материал: не поддерживающий горение, самозатухающий ПВХ.
Температура монтажа/эксплуатации: от –15 до +60 °С/–15 до +60 °С
Цвет: серый (RAL 7023)

Предназначен для соединения кабель-канала IEK и образования внутреннего поворота.

Кабель-каналы с текстурой «Сосна» и «Дуб» серии «ЭЛЕКОР» предназначены для прокладки информационных, силовых и слаботочных электрических коммуникаций в жилых помещениях и загородных домах при новом строительстве и при реконструкции.

-Обеспечивают электробезопасность в качестве дополнительной изоляции электропроводки.

-Предохраняют проводку от механических повреждений.

-Исключение возможного пожара при коротком замыкании.

-Ограничивает доступ к проводке.

-Упрощает монтаж электропроводки при строительстве и реконструкции зданий.

-Обеспечивает быстрый доступ к проводке в аварийной ситуации.

-Возможность быстрой модернизации и дополнения проводки.

-Двойной замок обеспечивает плотное соединение крышки, что позволяет укладывать внутри кабель-канала жесткие предметы

Материал самозатухающий ПВХ

Огнеупорность категория ПВ 0

Удельное объемное сопротивление не менее 1×109 Ом×см при температуре 20 °С

Прочность не менее 5 кгс/см при температуре –32 °С

Диапазон рабочих температур при длительной эксплуатации –15÷+60 °С

Температура монтажа –15÷+60 °С

Температура хранения и транспортирования –32÷+60 °С

Электрическое сопротивление не менее 1×109 Ом×см при температуре +20 °С

Толщина стенки от 0,7 (мини каналы) до 2,4 мм (магистральные)

Тест на снятие крышки для открытия не требуется дополнительного инструмента, несанкционированный доступ к токоведущим частям ограничен.

Кабель-каналы с текстурой под дерево:

Светлое дерево

CKK10-012-012-1-K34 Кабель-канал 12х12 "ЭЛЕКОР" сосна. (120 м)

CKK10-015-010-1-K34 Кабель-канал 15х10 "ЭЛЕКОР" сосна. (144 м)

CKK10-016-016-1-K34 Кабель-канал 16х16 "ЭЛЕКОР" сосна. (84 м)

CKK10-020-010-1-K34 Кабель-канал 20х10 "ЭЛЕКОР" сосна. (96 м)

CKK10-025-016-1-K34 Кабель-канал 25х16 "ЭЛЕКОР" сосна. (50 м)

CKK10-040-016-1-K34 Кабель-канал 40х16 "ЭЛЕКОР" сосна. (30 м)

CKK10-040-025-1-K34 Кабель-канал 40х25 "ЭЛЕКОР" сосна. (18 м)



Темное дерево:

CKK10-012-012-1-K24 Кабель-канал 12х12 "ЭЛЕКОР" дуб. (120 м)

CKK10-015-010-1-K24 Кабель-канал 15х10 "ЭЛЕКОР" дуб. (144 м)

CKK10-016-016-1-K24 Кабель-канал 16х16 "ЭЛЕКОР" дуб. (84 м)

CKK10-020-010-1-K24 Кабель-канал 20х10 "ЭЛЕКОР" дуб. (96 м)

CKK10-025-016-1-K24 Кабель-канал 25х16 "ЭЛЕКОР" дуб. (50 м)

CKK10-040-016-1-K24 Кабель-канал 40х16 "ЭЛЕКОР" дуб. (30 м)

CKK10-040-025-1-K24 Кабель-канал 40х25 "ЭЛЕКОР" дуб. (18 м)

Магистральные кабель каналы под дерево:

CKK10-012-012-1-K24-C Кабель-канал 12х12 "ЭЛЕКОР" дуб. (120 м) - C

CKK10-012-012-1-K34-C Кабель-канал 12х12 "ЭЛЕКОР" сосна. (120 м) - C

CKK10-015-010-1-K24-C Кабель-канал 15х10 "ЭЛЕКОР" дуб. (144 м) - C

CKK10-015-010-1-K34-C Кабель-канал 15х10 "ЭЛЕКОР" сосна. (144 м) - C

CKK10-016-016-1-K24-C Кабель-канал 16х16 "ЭЛЕКОР" дуб. (84 м) - C

CKK10-016-016-1-K34-C Кабель-канал 16х16 "ЭЛЕКОР" сосна. (84 м) - C

CKK10-020-010-1-K24-C Кабель-канал 20х10 "ЭЛЕКОР" дуб. (96 м) - C

CKK10-020-010-1-K34-C Кабель-канал 20х10 "ЭЛЕКОР" сосна. (96 м) - C

CKK10-025-016-1-K24-C Кабель-канал 25х16 "ЭЛЕКОР" дуб. (50 м)-C

CKK10-025-016-1-K34-C Кабель-канал 25х16 "ЭЛЕКОР" сосна. (50 м) - C

CKK10-040-016-1-K24-C Кабель-канал 40х16 "ЭЛЕКОР" дуб. (30 м)-C

CKK10-040-016-1-K34-C Кабель-канал 40х16 "ЭЛЕКОР" сосна. (30 м)-C

CKK10-040-025-1-K24-C Кабель-канал 40х25 "ЭЛЕКОР" дуб. (18 м)-C

CKK10-040-025-1-K34-C Кабель-канал 40х25 "ЭЛЕКОР" сосна. (18 м) - C

Настольный розеточный блок – изделие прямоугольной формы, предназначенное для размещения ЭУИ на уровне поверхности стола. Розеточный блок монтируется в предварительно подготовленное отверстие 196х62 для 8 модулей, 241х62 для 10 модулей. Сетевой кабель питания (2 метра) и крепеж в комплекте. На задней стенке розеточного блока предусмотрено дополнительное отверстие для подведения слаботочных кабельных линий.
Состав:
- встраиваемый настольный розеточный блок, 8 модулей – 1 шт.;
- сетевой кабель питания (предустановлен) – 1 шт.;
- комплект крепежа (крепежные винты, монтажные кронштейны) – 1 шт.;
- инструкция – 1 шт.
