Перфорированные короба и аксессуары предназначены для прокладки кабеля внутри электрических распределительных шкафов, сокращения временных затрат на сборку оборудования, повышения безопасности, придания собранному изделию законченного вида.
Размеры и ударная вязкость зубцов позволяют коробу не изменять свои свойства при частых динамических нагрузках на этапе разводки кабеля, а разнообразные аксессуары обеспечивают простой монтаж и надёжную фиксацию.
Материал: негорючий ПВХ с добавками.
Температура монтажа: °С от -15 до +30 по стандарту DIN 53460.
Температура эксплуатации: °С от -40 до +60.
Стойкость к огню: ПВ-0
Два цвета исполнения короба: для цветовой идентификации силовых и слаботочных цепей.
Цвет: серый, синий.
-серия RL6 - шаг перфорации 10 мм
ширина зуба 6 мм;
ширина выреза 4 мм;
Отличительные особенности:
-характеризуется специальным выступом на зубцах для поддержки кабеля. Облегчает разводку и позволяет разделить цепи при вертикальном монтаже перфорированных коробов;
Комплект поставки:
-поставляются отрезками по 2 м;
-поставляются с крышкой в комплекте.
Артикулы и изделия:
01163RL Короб перфорированный, серый RL6 25x40 шаг 10мм, перфорация 4мм 72 м
01166RL Короб перфорированный, серый RL6 25x60 шаг 10мм, перфорация 4мм 48 м
01126RL Короб перфорированный, серый RL6 25x80 шаг 10мм, перфорация 4мм 48 м
01134RL Короб перфорированный, серый RL6 40x40 шаг 10мм, перфорация 4мм 40 м
01107RL Короб перфорированный, серый RL6 40x60 шаг 10мм, перфорация 4мм 36 м
01127RL Короб перфорированный, серый RL6 40x80 шаг 10мм, перфорация 4мм 32 м
01135RL Короб перфорированный, серый RL6 60x40 шаг 10мм, перфорация 4мм 16 м
01108RL Короб перфорированный, серый RL6 60x60 шаг 10мм, перфорация 4мм 24 м
01128RL Короб перфорированный, серый RL6 60x80 шаг 10мм, перфорация 4мм 24 м
01153RL Короб перфорированный, серый RL6 80x40 шаг 10мм, перфорация 4мм 24 м
01139RL Короб перфорированный, серый RL6 80x60 шаг 10мм, перфорация 4мм 24 м
01129RL Короб перфорированный, серый RL6 80x80 шаг 10мм, перфорация 4мм 24 м
01155RL Короб перфорированный, серый RL6 100x40 шаг 10мм, перфорация 4мм 16 м
01140RL Короб перфорированный, серый RL6 100x60 шаг 10мм, перфорация 4мм 16 м
01130RL Короб перфорированный, серый RL6 100x80 шаг 10мм, перфорация 4мм 16 м
01141RL Короб перфорированный, серый RL6 120x60 шаг 10мм, перфорация 4мм 16 м
01131RL Короб перфорированный, серый RL6 120x80 шаг 10мм, перфорация 4мм 12 м
Фиксаторы RL6
05204RL Фиксатор кабеля для короба RL6 40 70 шт
05206RL Фиксатор кабеля для короба RL6 60 50 шт
05208RL Фиксатор кабеля для короба RL6 80 60 шт
Крышки для короба RL
00701RL Крышка для перфорированного короба RL 15мм. 200 м
00702RL Крышка для перфорированного короба RL 25мм. 100 м
00703RL Крышка для перфорированного короба RL 40мм. 50 м
00704RL Крышка для перфорированного короба RL 60мм. 50 м
00705RL Крышка для перфорированного короба RL 80мм. 50 м
00706RL Крышка для перфорированного короба RL 100мм. 80 м
00707RL Крышка для перфорированного короба RL 120мм. 24 м
00708RL Крышка для перфорированного короба RL 150мм. 40 м

Перфорированные короба и аксессуары предназначены для прокладки кабеля внутри электрических распределительных шкафов, сокращения временных затрат на сборку оборудования, повышения безопасности, придания собранному изделию законченного вида.
Размеры и ударная вязкость зубцов позволяют коробу не изменять свои свойства при частых динамических нагрузках на этапе разводки кабеля, а разнообразные аксессуары обеспечивают простой монтаж и надёжную фиксацию.
Материал: негорючий ПВХ с добавками.
Температура монтажа: °С от -15 до +30 по стандарту DIN 53460.
Температура эксплуатации: °С от -40 до +60.
Стойкость к огню: ПВ-0
Два цвета исполнения короба: для цветовой идентификации силовых и слаботочных цепей.
Цвет: серый, синий.
-серия RL6 - шаг перфорации 10 мм
ширина зуба 6 мм;
ширина выреза 4 мм;
Отличительные особенности:
-характеризуется специальным выступом на зубцах для поддержки кабеля. Облегчает разводку и позволяет разделить цепи при вертикальном монтаже перфорированных коробов;
Комплект поставки:
-поставляются отрезками по 2 м;
-поставляются с крышкой в комплекте.
Артикулы и изделия:
01163RL Короб перфорированный, серый RL6 25x40 шаг 10мм, перфорация 4мм 72 м
01166RL Короб перфорированный, серый RL6 25x60 шаг 10мм, перфорация 4мм 48 м
01126RL Короб перфорированный, серый RL6 25x80 шаг 10мм, перфорация 4мм 48 м
01134RL Короб перфорированный, серый RL6 40x40 шаг 10мм, перфорация 4мм 40 м
01107RL Короб перфорированный, серый RL6 40x60 шаг 10мм, перфорация 4мм 36 м
01127RL Короб перфорированный, серый RL6 40x80 шаг 10мм, перфорация 4мм 32 м
01135RL Короб перфорированный, серый RL6 60x40 шаг 10мм, перфорация 4мм 16 м
01108RL Короб перфорированный, серый RL6 60x60 шаг 10мм, перфорация 4мм 24 м
01128RL Короб перфорированный, серый RL6 60x80 шаг 10мм, перфорация 4мм 24 м
01153RL Короб перфорированный, серый RL6 80x40 шаг 10мм, перфорация 4мм 24 м
01139RL Короб перфорированный, серый RL6 80x60 шаг 10мм, перфорация 4мм 24 м
01129RL Короб перфорированный, серый RL6 80x80 шаг 10мм, перфорация 4мм 24 м
01155RL Короб перфорированный, серый RL6 100x40 шаг 10мм, перфорация 4мм 16 м
01140RL Короб перфорированный, серый RL6 100x60 шаг 10мм, перфорация 4мм 16 м
01130RL Короб перфорированный, серый RL6 100x80 шаг 10мм, перфорация 4мм 16 м
01141RL Короб перфорированный, серый RL6 120x60 шаг 10мм, перфорация 4мм 16 м
01131RL Короб перфорированный, серый RL6 120x80 шаг 10мм, перфорация 4мм 12 м
Фиксаторы RL6
05204RL Фиксатор кабеля для короба RL6 40 70 шт
05206RL Фиксатор кабеля для короба RL6 60 50 шт
05208RL Фиксатор кабеля для короба RL6 80 60 шт
Крышки для короба RL
00701RL Крышка для перфорированного короба RL 15мм. 200 м
00702RL Крышка для перфорированного короба RL 25мм. 100 м
00703RL Крышка для перфорированного короба RL 40мм. 50 м
00704RL Крышка для перфорированного короба RL 60мм. 50 м
00705RL Крышка для перфорированного короба RL 80мм. 50 м
00706RL Крышка для перфорированного короба RL 100мм. 80 м
00707RL Крышка для перфорированного короба RL 120мм. 24 м
00708RL Крышка для перфорированного короба RL 150мм. 40 м

Кабель-каналы серии «ИМПАКТ» ИЭК- предназначены для формирования внутренних кабельных трасс, защиты проводки от механических повреждений, обеспечения электробезопасности.
Размеры: 25х25 мм (ШхВ).
Ширина зубца/перфорации: 6 мм / 4 мм
Насечка для отламывания у основания зубца.
Материал: не поддерживающий горение, самозатухающий ПВХ.
Температура монтажа/эксплуатации: от –15 до +60 °С/–15 до +60 °С
Цвет: серый (RAL 7023)

Предназначены для создания внешнего поворота на 90° кабельного канала.

Заглушка LM (для кабель-каналов TMC) ДКС - предназначен для стыковки с кабель-каналом в конце или начале кабельной трассы.
Материал: АБС-пластик.

Заглушка LM (для кабель-каналов TMC) ДКС - предназначен для стыковки с кабель-каналом в конце или начале кабельной трассы.
Материал: АБС-пластик.

Тройник IM (для кабель-каналов TMC) ДКС - предназначен для стыковки и организации вертикального отвода (спуска) кабель канала от прямой трассы.
Материал: АБС-пластик.

Угол внешний изменяемый кабель канала 105х50 белый SPL (Саянский пластик) - предназначен стыковки с кабель каналом для организации поворота кабельной трассы.

Перфорированный коророб KKC Klemsan - предназначен для разводки кабеля внутри распределительного электрического шкафа.
Размер: 40х40 (ШхВ) мм.
Шаг: 10 мм (зуб - 6мм, прорезь -4 мм).
Длина: 2000мм.
Материал: ПВХ UL 94 V0.
Цвет: серый.

Перфорированный коророб KKC Klemsan - предназначен для разводки кабеля внутри распределительного электрического шкафа.
Размер: 100х100 (ШхВ) мм.
Шаг: 20 мм (зуб - 12 мм, прорезь -8 мм).
Длина: 2000мм.

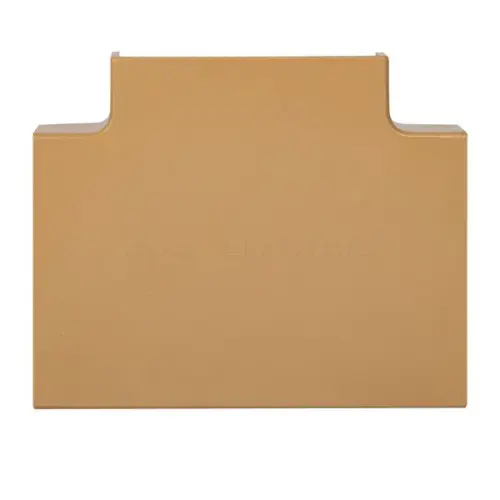

Углы Т-образные КМТ с текстурой (тройник) для кабель-каналов предназначен для соединения трех кабель-каналов и образования угла типа "Т".
Артикулы и изделия:
С текстурой дуб
CKK10D-T-015-010-K11 Т-образный угол 15х10 КМТ дуб ИЭК
CKK10D-T-016-016-K11 Т-образный угол 16х16 КМТ дуб ИЭК
CKK10D-T-020-010-K11 Т-образный угол 20х10 КМТ дуб ИЭК
CKK10D-T-025-016-K11 Т-образный угол 25х16 КМТ дуб ИЭК
CKK10D-T-040-016-K11 Т-образный угол 40х16 КМТ дуб ИЭК
CKK10D-T-040-025-K11 Т-образный угол 40х25 КМТ дуб ИЭК
С текстурой сосна
CKK20D-T-015-010-K01 Т-образный угол КМТ 15х10 сосна ИЭК
CKK20D-T-016-016-K01 Т-образный угол КМТ 16х16 сосна ИЭК
CKK20D-T-020-010-K01 Т-образный угол КМТ 20х10 сосна ИЭК
CKK20D-T-025-016-K01 Т-образный угол КМТ 25х16 сосна ИЭК
CKK20D-T-040-016-K01 Т-образный угол КМТ 40х16 сосна ИЭК
CKK20D-T-040-025-K01 Т-образный угол КМТ 40х25 сосна ИЭК

Повороты КМП на 90 градусов с текстурой ИЭК - предназначены для соединения двух кабель каналов IEK под углом 90°.
Артикулы и изделия:
С текстурой дуб
CKK10D-P-015-010-K11 Поворот 90 гр. 15х10 КМП дуб ИЭК
CKK10D-P-016-016-K11 Поворот 90 гр. 16х16 КМП дуб ИЭК
CKK10D-P-020-010-K11 Поворот 90 гр. 20х10 КМП дуб ИЭК
CKK10D-P-025-016-K11 Поворот 90 гр. 25х16 КМП дуб ИЭК
CKK10D-P-040-016-K11 Поворот 90 гр. 40х16 КМП дуб ИЭК
CKK10D-P-040-025-K11 Поворот 90 гр. 40х25 КМП дуб ИЭК
С текстурой сосна
CKK20D-P-015-010-K01 Поворот 90 гр. КМП 15х10 сосна ИЭК
CKK20D-P-016-016-K01 Поворот 90 гр. КМП 16х16 сосна ИЭК
CKK20D-P-020-010-K01 Поворот 90 гр. КМП 20х10 сосна ИЭК
CKK20D-P-025-016-K01 Поворот 90 гр. КМП 25х16 сосна ИЭК
CKK20D-P-040-016-K01 Поворот 90 гр. КМП 40х16 сосна ИЭК
CKK20D-P-040-025-K01 Поворот 90 гр. КМП 40х25 сосна ИЭК

Заглушки КМЗ с текстурой ИЭК - предназначены для закрытия кабель-канала IEK при его окончании.
Артикулы и изделия:
С текстурой дуб
CKK10D-Z-015-010-K11 Заглушка 15х10 КМЗ дуб ИЭК
CKK10D-Z-016-016-K11 Заглушка 16х16 КМЗ дуб ИЭК
CKK10D-Z-020-010-K11 Заглушка 20х10 КМЗ дуб ИЭК
CKK10D-Z-025-016-K11 Заглушка 25х16 КМЗ дуб ИЭК
CKK10D-Z-040-016-K11 Заглушка 40х16 КМЗ дуб ИЭК
CKK10D-Z-040-025-K11 Заглушка 40х25 КМЗ дуб ИЭК
С текстурой сосна
CKK20D-Z-015-010-K01 Заглушка КМЗ 15х10 сосна ИЭК
CKK20D-Z-016-016-K01 Заглушка КМЗ 16х16 сосна ИЭК
CKK20D-Z-020-010-K01 Заглушка КМЗ 20х10 сосна ИЭК
CKK20D-Z-025-016-K01 Заглушка КМЗ 25х16 сосна ИЭК
CKK20D-Z-040-016-K01 Заглушка КМЗ 40х16 сосна ИЭК
CKK20D-Z-040-025-K01 Заглушка КМЗ 40х25 сосна ИЭК

Внешние углы КМН с текстурой ИЭК предназначены для соединения кабель-канала и образования внешнего поворота.
Артикулы и изделия:
С текстурой дуб
CKK10D-N-015-010-K11 Внешний угол 15х10 КМН дуб ИЭК
CKK10D-N-016-016-K11 Внешний угол 16х16 КМН дуб ИЭК
CKK10D-N-020-010-K11 Внешний угол 20х10 КМН дуб ИЭК
CKK10D-N-025-016-K11 Внешний угол 25х16 КМН дуб ИЭК
CKK10D-N-040-016-K11 Внешний угол 40х16 КМН дуб ИЭК
CKK10D-N-040-025-K11 Внешний угол 40х25 КМН дуб ИЭК
С текстурой сосна
CKK20D-N-015-010-K01 Внешний угол КМН 15х10 сосна ИЭК
CKK20D-N-016-016-K01 Внешний угол КМН 16х16 сосна ИЭК
CKK20D-N-020-010-K01 Внешний угол КМН 20х10 сосна ИЭК
CKK20D-N-025-016-K01 Внешний угол КМН 25х16 сосна ИЭК
CKK20D-N-040-016-K01 Внешний угол КМН 40х16 сосна ИЭК
CKK20D-N-040-025-K01 Внешний угол КМН 40х25 сосна ИЭК

Угол плоский разработан предназначен для соединения кабель-канала EKF и образования угла типа "L".
Применяются с кабель-каналами EKF.
Угол плоский L-образный 12x12 12x12 l-12-12
Угол плоский L-образный 15x10 15x10 l-15-10
Угол плоский L-образный 16x16 16x16 l-16-16
Угол плоский L-образный 20x10 20x10 l-20-10
Угол плоский L-образный 25x16 25x16 l-25-16
Угол плоский L-образный 40x16 40x16 l-40-16
Угол плоский L-образный 40x25 40x25 l-40-25
Угол плоский L-образный 60x40 60x40 l-60-40
Угол плоский L-образный 100x60 100x60 l-100-60

Угол Т-образный 12x12 12x12 t-12-12
Угол Т-образный 15x10 15x10 t-15-10
Угол Т-образный 16x16 16x16 t-16-16
Угол Т-образный 20x10 20x10 t-20-10
Угол Т-образный 25x16 25x16 t-25-16
Угол Т-образный 40x16 40x16 t-40-16
Угол Т-образный 40x25 40x25 t-40-25
Угол Т-образный 60x40 60x40 t-60-40
Угол Т-образный 100x60 100x60 t-100-60

Угол внутренний 12х12 12x12 i-12-12
Угол внутренний 15х10 15x10 i-15-10
Угол внутренний 16х16 16x16 i-16-16
Угол внутренний 20х10 20x10 i-20-10
Угол внутренний 25х16 25x16 i-25-16
Угол внутренний 40х16 40x16 i-40-16
Угол внутренний 40х25 40x25 i-40-25
Угол внутренний 60х40 60x40 i-60-40
Угол внутренний 100х60 100x60 i-100-60

Угол внешний 12х12 12x12 e-12-12
Угол внешний 15х10 15x10 e-15-10
Угол внешний 16х16 16x16 e-16-16
Угол внешний 20х10 20x10 e-20-10
Угол внешний 25х16 25x16 e-25-16
Угол внешний 40х16 40x16 e-40-16
Угол внешний 40х25 40x25 e-40-25
Угол внешний 60х40 60x40 e-60-40

Заглушка 12x12 12x12 z-12-12
Заглушка 15x10 15x10 z-15-10
Заглушка 16x16 16x16 z-16-16
Заглушка 20x10 20x10 z-20-10
Заглушка 25x16 25x16 z-25-16
Заглушка 40x16 40x16 z-40-16
Заглушка 40x25 40x25 z-40-25
Заглушка 60x40 60x40 z-60-40
Заглушка 100x60 100x60 z-100-60

Соединитель 12x12 12x12 c-12-12
Соединитель 15x10 15x10 c-15-10
Соединитель 16x16 16x16 c-16-16
Соединитель 20x10 20x10 c-20-10
Соединитель 25x16 25x16 c-25-16
Соединитель 40x16 40x16 c-40-16
Соединитель 40x25 40x25 c-40-25
Соединитель 60x40 60x40 c-60-40
Соединитель 100x60 100x60 c-100-60

Угол Т-образный или тройник для кабель-каналов IEK предназначен для соединения трех кабель-каналов и образования угла типа "Т".

Предназначены для создания внутреннего поворота на 90° кабельного канала.

Предназначены для создания внешнего поворота на 90° кабельного канала.

Предназначены для создания Т-образного ответвления кабельного канала.

Для соединения стык в стык двух кабель каналов серии EKF-Plast соответсвующих размеров, а также придания эстетического вида соединению.
