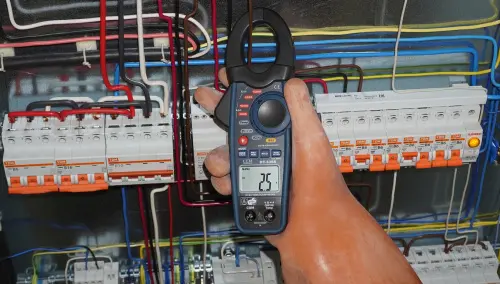

Клещи токоизмерительные DT-9280 — профессиональный инструмент для измерения показаний электросети. Клещи с захватом 30 мм позволяют безопасно проводить замеры переменного тока до 600 А, а также напряжения, сопротивления и частоты.
Цифровой экран. Прибор DT-9280 оснащен большим ЖК-дисплеем с подсветкой для удобства работы в условиях недостаточной освещенности. Функция удержания данных позволяет зафиксировать показания для последующего анализа. Предел — 6000 отсчетов.
Сфера применения. Подходят для использования в электромонтажных работах, обслуживании электрооборудования, диагностике электрических систем и прочих задачах, требующих точных измерений параметров электрической сети.
Особенности:
Диапазон измерений тока: до 600 А (переменный).
Вычисление напряжения: до 1000 В (переменное/постоянное).
Диагностика показателей сопротивления: в пределах 600 Ом-60 Мом.
Частота: до 15 кГц.
Преимущества:
Надежность и точность измерений.
Удобство использования благодаря эргономичному дизайну.
Широкий диапазон измеряемых величин.
Возможность работы в различных условиях освещения.
Технические характеристики:
Питание: батарейки типа AAA (в комплекте).
Размеры: 240 x 90 x 45 мм.
Вес: 300 г.
Комплектация:
- Клещи токоизмерительные DT-9280.
- Термопара тип-К.
- Руководство пользователя.
- Чехол для хранения и переноски.
Тип:-;
Мощность, Вт:40;
Номинальное напряжение:230;
Тип вилки:прямая;
Длина изделия, мм:0,1;
Ширина изделия, мм:0,1;
Высота изделия, мм:0,1;
Материал: хром-ванадиевая сталь (CR-V), ручки -пластик TPR.
Длина: 180 мм.
Ножи диагонального типа.
С двухкомпонентными рукоятками.
Артикулы и изделия:
SQ1012-0202 Бокорезы (кусачки) 160 мм
SQ1012-0203 Бокорезы (кусачки) 180 мм
SQ1012-0201 Бокорезы (кусачки) 120 мм
Портативная камера для формирования изображений, используемая для профилактического обслуживания, поиска, проверки и устранения неисправностей оборудования.
Технические характеристикиВизуализация и оптические данные Минимальное расстояние фокусировки 0,5 м Поле зрения (FOV) 31,9° x 25,7 Пространственное разрешение (IFOV) 0,89 мрад Тепловая чувствительность/NETD 0°C). Анализ измерений Пятно Центральное пятно, три ручных пятна Автоматическое определение горячего/холодного Автоматическое нанесение горячих или холодных маркеров Линия Анализ двух линий Площадь Анализ трех областей Поправки к измерениям Излучательная способность, Отраженная температура Хранение видео Носители информации Карта Micro SO 8 Гбайт или встроенная EMMC 3,4 ГБ Формат хранения видео Стандартное кодирование MPEG-4, 640x480 со скоростью 30 кадров в секунду, на карте памяти >60 мин. Режим хранения видео ИК/визуальные изображения; одновременное хранение ИК и визуальных изображений. Хранение изображений Формат хранения изображений Стандартные файлы JPEG или HIR, включая данные измерений, на карте памяти >6000 снимков. Режим хранения изображений ИК/визуальные изображения; одновременное хранение ИК и визуальных изображений. Анализ изображений Инструменты внутреннего анализа изображений, Полная функция. Настройка Команды настройки Локальная адаптация единиц измерения, языка, форматов даты и времени, информации с камеры Языки Международный Цифровая камера Встроенная цифровая камера 2 мегапикселя Встроенные цифровые данные объектива FOV65° Интерфейсы передачи данных Интерфейсы USB-тип C USB Преобразование данных между камерой и ПК; Видео в реальном времени между камерой и ПК Wi-fi 802.11, передача изображений и видеопотока в реальном времени Система электропитания Аккумулятор Литий-ионный аккумулятор, время работы 4 часа Входное напряжение DC5V Система зарядки В камере [ Адаптер переменного тока ] Управление питанием Автоматическое отключение Данные об окружающей среде Диапазон рабочих температур От -15 до 50°C [от 5 до 122°F) Диапазон температур хранения от -40 до 70°C [от -40 до 158°F) Влажность (при экспл. и хранении) от 10% до 90% Испытание на падение 2 м Удар 25г (IEC60068-2-29) Вибрация 2г (IEC60068-2-6) Физические данные Вес камеры, вкл. аккумулятор
Функция
Диапазон
Разрешение
Погрешность
Напряжение постоянного тока
400 мВ
0,01 мВ
± (0,06% + 2 цифры)
4 В
0,0001 В
40 В
0,001 В
400 В
0,01 В
1000 В
0,1 В
± (0,1% + 5 цифр)
Напряжение переменного тока (от 50 до 1000 Гц)
400 мВ
0,1 мВ
± (1,0% + 5 цифр)
4 В
0,001 В
± (1,0% + 3 цифры)
40 В
0,01 В
400 В
0,1 В
1000 В
1 В
Все диапазоны напряжения переменного тока указываются в диапазоне от 5 до 100%.
Постоянный ток
400 мкА
0,01 мкА
± (1,0% + 3 цифры)
4000 мкА
0,1 мкA
40 мA
0,001 мА
400 мA
0,01 мA
10 A
0,001 A
20 A: максимум 30 секунд с сокращенной погрешностью.
Переменный ток
(от 50 до 1000 Гц)
400 мкА
0,1 мкA
± (1,5% + 3 цифры)
4000 мкА
1 мкA
40 мA
0,01 мA
400 мA
0,1 мA
10 A
0,01 A
20 A: максимум 30 секунд с сокращенной погрешностью.
Все диапазоны напряжения переменного тока указываются в диапазоне от 5 до 100%.
Сопротивление
400 Ом
0,01 Ом
± (0,3% + 9 цифр)
4 кОм
0,0001 кОм
± (0,3% + 4 цифры)
40 кОм
0,001 кОм
400 кОм
0,01 кОм
4 МОм
0,001 МОм
40 МОм
0,001 МОм
± (2,0% + 10 цифр)
Емкость
40 нФ
0,001 нФ
± (3,5% + 40 цифр)
400 нФ
0,01 нФ
4 мкФ
0,0001 мкФ
± (3,5% + 10 цифр)
40 мкФ
0,001 мкФ
400 мкФ
0,01 мкФ
4000 мкФ
0,1 мкФ
± (5% + 10 цифр)
40 мФ
0,001 мФ
Частота (электронная)
40 Гц
0,001 Гц
± (0,1% + 1 цифра)
400 Гц
0,01 Гц
4 кГц
0,0001 кГц
40 кГц
0,001 кГц
400 кГц
0,01 кГц
4 МГц
0,0001 МГц
40 МГц
0,001 МГц
100 МГц
0,01 МГц
Не указано
Чувствительность: 0,8 В ср. квадр. мин. при коэффициенте заполнения от 20 до 80% и <100 кГц;
5 В ср. квадр. мин. при коэффициенте заполнения от 20 до 80% и >100 кГц.
Частота (электрические цепи)
От 40,00 до 400 Гц
0,01%
± (1,2% + 2 цифры)
Ширина импульса: от 100 мкс до 100 мс, частота: от 5 Гц до 150 кГц.
4–20 мA%
От –25 до 125%
0,01%
± 50 цифр
0 мA = –25%, 4 мA = 0%, 20 мA = 100%, 24 мA = 125%
Температура
(тип K)
От –50 до 1000°C
1 °C
± (1,0% от показаний + 2,5°С)
От –58 до 1832°F
1 °F
± (1,0% от показаний + 4,5°F)
Без учета погрешности датчика.
Примечание. Характеристики погрешности состоят из двух элементов:
- (% от показаний) – погрешность измерительной схемы.
- (+ цифры) – погрешность аналого-цифрового преобразователя.
Примечание. Погрешность заявляется при температуре от 18 до 28°C (от 65 до 83°F) и относительной влажности менее 75%.
Общие технические характеристики
Корпус
С двойным формованием, водонепроницаемый
Удар (испытание на падение)
6,5 футов (2 метра)
Проверка диодов
Испытательный ток максимум 0,9 мА, типовое напряжение с разомкнутой цепью 2,8 В постоянного тока
Проверка непрерывности
Звуковой сигнал при сопротивлении меньше 35 Ом (примерно) и испытательном токе меньше 0,35 мА
Пиковый детектор
Захват пиков >1 мс
Датчик температуры
Требуется термопара типа К
Входное полное сопротивление
>10 МОм в режиме напряжения постоянного тока
и >3 МОм в режиме напряжения переменного тока
Реакция переменного тока
True RMS
True RMS переменного тока
Этот термин означает «среднеквадратичное значение», метод расчета значения напряжения или тока.
Тестеры со средним откликом откалиброваны для правильного считывания только синусоидальных волн и будут неточно считывать несинусоидальные или искаженные сигналы.
Приборы с функцией True RMS точно считывают любой тип сигнала.
Частота в режиме напряжения пер. тока
От 50 до 1000 Гц
Коэффициент амплитуды
≤3 при полной шкале до 500 В, с линейным уменьшением до ≤1,5 при 1000 В
Дисплей
Жидкокристаллический дисплей с подсветкой и гистограммой,
максимальное индицируемое число 40000
Индикация превышения диапазона
Отображается «OL»
Автоматическое выключение
15 минут (примерно) с функцией отключения
Полярность
Автоматическая (без индикации положительной полярности);
знак минус (–) для отрицательной полярности
Скорость измерений
2 раза в секунду, номинал
Индикация низкого заряда аккумулятора
Отображается «», если напряжение аккумулятора ниже рабочего значения
Аккумулятор
Один аккумулятор на 9 В (NEDA 1604)
Предохранитель
Диапазоны мА/мкА: 0,5 А/1000 В керамический быстродействующий
Диапазон А: 10 А/1000 ;В керамический быстродействующий
Рабочая температура
От 5 до 40°C (от 41 до 104 oF)
Температура хранения
От –20 до 60°C (от –4 до 140°F)
Рабочая влажность
Макс. 80% до 31°C (87°F) с линейным снижением до 50% при 40°C (104°F)
Влажность хранения
<80%
Рабочая высота над уровнем моря
Максимум 2000 метров (7000 футов)
Масса
342 г (0,753 фунта)
Размер
187 × 81 × 50 мм (7,36 × 3,2 × 2,0 дюйма)
Безопасность
Этот прибор предназначен для использования в месте первоначальной установки и защищает пользователей двойной изоляцией в соответствии с EN61010-1 и IEC61010-1, 2-е издание (2001 г.) до категории IV 600 В и категории III 1000 В; степень загрязнения 2. Прибор также отвечает требованиям UL 61010-1, 2-е издание (2004 г.), CAN/CSA C22.2 № 61010-1, 2-е издание (2004 г.) и UL 61010B-2-031, 1-е издание (2003 г.).
Изоляция
Класс 2, двойная изоляция
Корпус
С двойным формованием, водонепроницаемость и пыленепроницаемость согласно IP67
Проверка диодов
Испытательный ток 1,5 мA, стандарт;
напряжение при разомкнутой цепи 3 В, стандарт
Проверка непрерывности
Звуковой сигнал, если сопротивление примерно 50 Ом или меньше
Индикация заряда батареи
Значок
Дисплей
OLED-дисплей, максимальное индицируемое число 6000
Индикация превышения диапазона
Отображается «OL»
Полярность
Для отрицательной полярности отображается значок «–»
Скорость измерений
3 считывания в секунду, номинал
Автоматическое выключение
Примерно через 30 минут неактивности
Входное полное сопротивление
10 МОм в режиме напряжения пер./пост. тока
Кол-во записей в журнале (Ручной/Авто)
Около 4000 значений
Отображение даты и времени
Настройка времени и даты
Реакция переменного тока
Истинное среднеквадратичное значение
Частота переменного тока
От 50 до 1000 Гц
Батарея
Стандартная щелочная батарейка 9 В и литиевый аккумулятор CR1220
Предохранители
800 мA/1000 В (6,3 × 32 мм) быстродействующий, 10 A/1000 В (10 × 38 мм) быстродействующий
Рабочая среда
От -20 до 40 °C (от -4 до 104 °F) при относительной влажности 70%
Среда хранения
От –10 до 60 °C (от 14 до 140 °F) при относительной влажности 80%
Рабочая высота над уровнем моря
Максимум 2000 м
Габариты и вес
170 × 79 × 50 мм, 342 г
Безопасность
Соответствует UL 61010-1 v.3 для измерений Категории IV 600 В и Категории III 1000 В, степень загрязнения 2
Технические характеристики
Погрешность рассчитывается как [% от показаний + (число цифр × разрешение)] при температуре от 18 до 28ºC и относительной влажности <75%.
Напряжение переменного тока с функцией TRMS
Диапазон
Разрешение
Погрешность (*)
Защита от перезаряда
(от 50 до 60 Гц)
(от 61 Гц до 1 кГц)
60,00 мВ
0,01 мВ
± (1,0% от показаний + 5 цифр)
± (3,0% от показаний + 5 цифр)
1000 В пост./пер. тока ср. квадр.
600,0 мВ
0,1 мВ
6,000 В
0,001 В
60,00 В
0,01 В
600,0 В
0,1 В
1000 В
1 В
(*) Погрешность указывается в пределах от 5 до 100% от диапазона измерений.
Входное полное сопротивление: >9 МОм;
Диапазон 60/600,0 мВ (50–400 Гц)
Искаженная, импульсная, треугольная или трапециевидная форма сигнала. Погрешность: ± (10 % от показаний + 10 цифр).
Функция PEAK погрешности: ±10% от показаний, срок реакции PEAK: 1 мс
Напряжение переменного + постоянного тока с функцией TRMS
Диапазон
Разрешение
Погрешность
(от 50 Гц до 1 кГц)
Входное полное сопротивление
Защита от перезаряда
6,000 В
0,001 В
± (3,0% от показаний + 40 цифр)
>9 MОм
1000 В пост./пер. тока ср. квадр.
60,00 В
0,01 В
600,0 В
0,1 В
1000 В
1 В
(*) Погрешность указывается в пределах от 10 до 100% от диапазона измерений. Входное полное сопротивление: >9 МОм.
Переменный ток с функцией TRMS
Диапазон
Разрешение
Погрешность
(от 50 Гц до 1 кГц)
Защита от перезаряда
600,0 мкА
0,1 мкA
± (1,2% от показаний + 5 цифр)
Быстродействующий предохранитель
800 мA/1000 В
6000 мкA
1 мкA
60,00 мА
0,01 мA
600,00 мА
0,1 мA
6,000 A
0,001 A
± (1,5% от показаний + 8 цифр)
Быстродействующий предохранитель 10 A/1000 В
10,00 A
0,01 A
(*) Погрешность указывается в пределах от 5 до 100% от диапазона измерений.
Искаженная, импульсная, треугольная или трапециевидная форма сигнала. Погрешность: ± (10 % от показаний + 10 цифр).
Переменный ток (с датчиком тока)
Диапазон
Коэффициент датчика
Разрешение
Погрешность
(от 50 Гц до 1 кГц)
Защита от перезаряда
30A*
100 мВ/1 A
0,01 A
± (1,2% от показаний
+ 10 цифр)
1000 В пост./пер. тока ср. квадр.
300 A*
10 мВ/1 A
0,1 A
3000 A*
1 мВ/1 A
10 A
(*) Погрешность указывается в пределах от 5 до 100% от диапазона измерений.
(*) Не учитывается погрешность датчика тока.
* С датчиком тока 320 B (30 A*/300 A*/3000 А* диапазон соответствует 320 B).
Искаженная, импульсная, треугольная или трапециевидная форма сигнала. Погрешность: ± (10 % от показаний + 10 цифр).
Проверка сопротивления и непрерывности
Диапазон
Разрешение
Погрешность
Зуммер
Защита от перезаряда
600,0 Ом
0,1 Ом
± (1,2% от показаний
+ 40 цифр)
<50 Ом
600 В пост./пер. тока ср. квадр.
6,000 кОм
0,001 кОм
± (1,2 % от показаний
+ 5 цифр)
60,00 кОм
0,01 кОм
600,0 кОм
0,1 кОм
6,000 МОм
0,001 МОм
60,00 МОм
0,01 МОм
± (2,5% от показаний
+ 10 цифр)
>
Коэффициент заполнения
Диапазон
Разрешение
Погрешность
От 20 до 80%
0,1%
± (1,2% от показаний + 2 цифры)
Диапазон импульсных частот: от 40 Гц до 100 кГц, амплитуда импульса: ±5 В
(от 100 мкс до 100 мс).
- Прорезиненный ударопрочный корпус обеспечивает защиту прибора от различных механических повреждений
- Ударопрочная защищенная конструкция позволяет прибору работать в жестких условиях эксплуатации
- Эргономичный и современный дизайн имеет подставку-упор для удобного вертикального расположения
- Предназначены для использования как внутри помещений, так и снаружи
- Подсветка дисплея LCD
- Автоматическое отключение питания
Область применения: DT-338 Клещи электроизмерительные
- ЖКХ, в быту
- Обслуживании и диагностика энергетического оборудования
- Радиоэлектроника и диагностика электрических приборов
Токовые клещи DT-338 являются профессиональными клещами, измеряющими переменный, постоянный ток и напряжение. Большим плюсом является разрешающая способность по постоянному и переменному току 1мА
Особенности клещей электроизмерительных DT-338:
- диаметр обхвата 19 mm
- разрешающая способность по току 1 мA
- измерение постоянного/переменного тока и напряжения
- широкий диапазон измерения
- автоматическая установка нуля при измерении постоянного тока
- удержание показаний DATA HOLD
- разрядность шкалы 5000 единиц
- функция автовыключения.
Технические характеристики токовых клещей DT-338:
Режим Макс. значение Точность (% значения показания) Постоянный ток 5000мА DC ± (2,8% + 20) 80 A DC ± (3% + 8) Характеристики постоянного тока установлены в интервале значений от 5% до 100% Переменный ток(50/60Гц) 5000мA AC ± (3,0% +20) 80A AC ± (3,0% + 8) Характеристики переменного тока установлены в интервале значений от 5% до 100% В диапазоне менее 10% добавляется 12 ед. Постоянное напряжение 500 мВ DC ± (0,8% +6) 5В DC ± (1,5% + 2) 50В DC 500В DC 600В DC ± (2%+2) Переменное напряжение
(50/60Гц) 500мВ AC ± (1,5% +10) 5В AC 50В AC 500В AC 600В AC ± (2,0% + 5) Характеристики переменного напряжения установлены в интервале значений от 5% до 100% В диапазоне менее 10% добавляется 12 ед. Сопротивление 500Ом ± (1,0% + 4) 5кОм ± (1,5% + 2) 50кОм 500кОм 5МОм ± (2,5% + 3) 50МОм ± (3,5% + 5) Емкость 50нФ ± (5,0% + 20) 500нФ ± (3% + 5) 5мкФ 50мкФ 500мкФ ± (4,0% + 10) 5мФ ± (5,0% + 10) Частота 10Гц-100кГц ± (1,5% + 2) Чувствительность: 100В(<50Гц) 50В(50 до 400Гц) 15В (401Гц до 100кГц) Датчик температуры
(тип K) (без учета точности датчика) -20 до 760°C ± (3% + 5°C) 4 до 1400°F ± (3% + 9°F)
Основные характеристики токовых клещей DT-338:
Размер охвата 0,75" (19мм) примерно Тест диодов Тестовый ток 0,3мА стандартно напряжениеразомкнутой цепи <3,3В DC стандартно Контроль на обрыв Пороговое значение <50Ом тестовый ток < 0,6мА Низкий заряд батареи Индикатор Индикатор перегрузки Индикатор «OL» Быстродействие 2 измерения в сек., номинально Входное сопротивление 10МОм (переменное и постоянное напряжение) Экран ЖК, 5000 отсчетов Переменный ток 50-60Гц (TRMS A AC) Диапазон частот АС 50-60Гц (TRMS В AC) Рабочая температура 5 до 40˚C (41 до 104˚F) Температура хранения -20 до 60˚C- (4 до 140˚F) Рабочая влажность Макс. 80% Влажность при хранении <80% Рабочая высота 7000футов (2000 м), макс Кат. перенапряжения кат. III 600В Элемент питания 9В Автоматическое выключение прим. через 30 минут Размеры/вес 206x74x42мм/183г Безопасность Для работы в помещении и в соответствии с требованиями EN-61010-1, ред. 2. Соответствует категории перенапряжения III. Степень загрязнения 2.
Комплект поставки: DT-338
- Прибор (1 шт.)
- Чехол (1 шт.)
- Тестовые провода (1 комплект.)
- Термопара тип К (1шт)
- Руководство по эксплуатации (1 шт.)
- Элемент питания 9v (1 шт.)
Гарантия: 24 месяца
- Прорезиненный ударопрочный корпус обеспечивает защиту прибора от различных механических повреждений
- Ударопрочная защищенная конструкция позволяет прибору работать в жестких условиях эксплуатации
- Эргономичный и современный дизайн имеет подставку-упор для удобного вертикального расположения
- Предназначены для использования как внутри помещений, так и снаружи
- Подсветка дисплея LCD
- Автоматическое отключение питания
- Разрешение по току: 1мA
- Удержание показаний DATA HOLD
- Определение максимальных значений MAX
- Индикация разряда батареи
- Раскрытие охвата 35 мм
- Бесконтактный детектор напряжения
Область применения: DT-9381A Клещи токоизмерительные
- ЖКХ, в быту
- Обслуживании и диагностика энергетического оборудования
- Радиоэлектроника и диагностика электрических приборов
Технические характеристики: DT-9381A Клещи токоизмерительные
Функция
Диапазон
Точность
(% показания +знач.)
Переменный ток 50-60Гц
600,0А
±(2,5% + 8)
1000А
±(2,8% + 8)
Постоянный ток
600,0А
±(2,5% + 5)
1000А
±(2,8% + 5)
Переменное напряжение (50-400Гц)
6,000В
±(1,5% + 5)
60,00В
600,0В
1000В
Переменное напряжение врежиме низкого сопротивления LoZ
6,000В
±(3,0% + 40)
60,00В
300,0В
Постоянное напряжение
600,0мВ
±(0,5% + 5)
6,000В
±(1,5% + 2)
60,00В
600,0В
1000В
Сопротивление
600,0Ом
±(1,0% + 4)
6,000кОм
±(1,5% + 2)
60,00кОм
600,0кОм
6,000МОм
±(2,5% + 3)
±(3,5% + 5)
Емкость
60,00нФ
±(4,0% + 20)
600,0нФ
±(3,0% + 5)
6,000мкФ
60,00мкФ
600,0мкФ
6,000мФ
±(5% + 5)
60,00мФ
±(5% + 8)
100,0мФ
±(5% + 15)
Частота, чувствительность: ≥5В rms
9,999Гц до 99,99кГц
±(1,2% + 5)
Коэффициент заполнения, чувствительность: ≥5В rms
10,0% до 90,0%
±(1,2% + 2)
Температура (тип К)
-20,0 до 1000°С
±(3% + 5°С)
-4,0 до 1832°F
±(3% + 9°F)
Тип:-;
Мощность, Вт:80;
Номинальное напряжение:230;
Тип вилки:прямая;
Длина изделия, мм:0,1;
Ширина изделия, мм:0,1;
Высота изделия, мм:0,1;
Тип:цифровой;
Мощность, Вт:60;
Номинальное напряжение:230;
Тип вилки:угловая;
Длина изделия, мм:228;
Ширина изделия, мм:26;
Высота изделия, мм:26;
Тип:-;
Мощность, Вт:60;
Номинальное напряжение:230;
Тип вилки:прямая;
Длина изделия, мм:0,1;
Ширина изделия, мм:0,1;
Высота изделия, мм:0,1;
