Электропривод ЭП предназначен для дистанционного включения и отключения автоматических выключателей серии ВА88.
Электроприводы являются стационарными электротехническими изделиями общего назначения и предназначены для комплектации автоматических выключателей, устанавливаемых в главных распределительных щитах, вводно-распределительных устройствах, щитах управления.
Автоматические выключатели с электроприводом могут использоваться для комплектации устройств автоматического включения резерва (АВР).
Номинальное рабочее напряжение Ue, 230 В
Диапазон рабочих напряжений U,
ЭП32/33 (0,85÷1,1) Ue В
ЭП35/37 (0,85÷1,1) Ue В
ЭП40 (0,85÷1,1) Ue В
ЭП43 (0,85÷1,1) Ue В
Номинальная частота сети, Гц 50
Максимальная мощность при пуске,
ЭП32/33 2000 ВА
ЭП35/37 510 ВА
ЭП40 660 ВА
ЭП43 660 ВА
Номинальная потребляемая мощность, ЭП32/33 -, ЭП35/37-360 ВА, ЭП40-180 ВА, ЭП43-180
Время включения, не более, 0,1 сек
Время отключения, не более, с ЭП32/33,ЭП35/37- 0,1 сек, ЭП40,ЭП43-1,1 сек
Износостойкость, циклов В О, не менее ЭП32/33-8000, ЭП35/37-15 000, ЭП40,ЭП43-1500 циклов
Устройства:
SVA10D-EP Электропривод ЭП-32/33 230В ИЭК
SVA30D-EP Электропривод ЭП-35/37 230В ИЭК
SVA50D-EP Электропривод ЭП-40 230В ИЭК
SVA60D-EP Электропривод ЭП-43 230В ИЭК

Предназначен для включения/выключения автоматических выключателей. Механизм с взводящим приводом автоматически подготавливает пружинную систему в процессе отключения автомата:
запасенная энергия используется затем для включения. Поставляется с катушкой отключения (Ps = 100 ВА~/100 Вт), катушкой включения (Ps = 100 ВА~/100 Вт).Электропривод CD-99.
Устанавливается непосредственно на лицевую панель автомата. У привода есть 2 режима управления: ручной и автоматический. Переключатель режима находится на лицевой панели
привода. В ручном режиме управление автоматом включение осуществляется с помощью рукоятки ручного взвода. В автоматическом режиме управление автоматом осуществляется дистанционно. Цепи управления электроприводом подключается к клеммам, которые расположены сбоку привода.

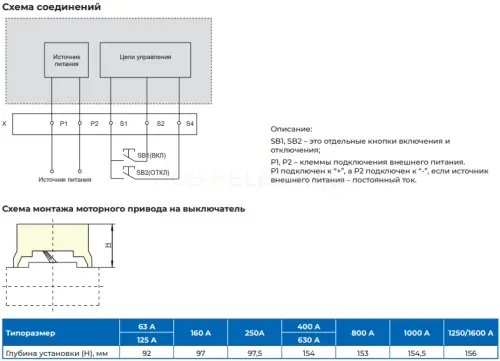

Контакты Р1 и Р2 служат для подключения питания привода, к контактам S2 и S4 подключаются кнопки с пружинным возвратом, при помощи которых осуществляется управление электро-
приводом, контакт S1 — общий. Кнопка «ON» служит для приведения рукоятки автомата в по-
ложение «ON».
Кнопка «OFF» служит для приведения рукоятки автомата в положение «OFF».
На лицевой панели привода имеется индикаторное окно для визуального контроля состояния автоматического выключателя и электропривода.
Механизм привода состоит из шагового электродвигателя, блока защиты, механизма взвода, червячной пары, секторного зубчатого колеса, ползуна со связанной с ним ходовой пластиной, захватов, пружин взвода и направляющих.

Моторный привод MD применяется для дистанционного включения/отключения/ повторного включения автоматического выключателя, а также в управления выключателя в системах автоматического ввода резерва.
Номинaльное напряжение питания цепи управления постоянного тока, В:220;
Тип напряжения управления:Переменный ток (AC)/Постоянный ток (DC);
Тип переключателя привода:Моторный привод;
Номинальное напряжение питания цепи управления переменного тока, В:230.

Моторный привод MD применяется для дистанционного включения/отключения/ повторного включения автоматического выключателя, а также применения в системах ввода резерва.
Основные характеристики:
-Ручной и дистанционный режим управления выключателем;
-Индикация отключения:OFF (отключен),ON (включен) и TRIPPED (сработал по аварии);
-Свободное срабатывание автоматического выключателя;
-Степень защиты IP40.
Ручное управление
Переведите переключатель manual/auto («ручной/автоматический режим») в положение ручного управления и вращайте ручку управления для включения или выключения автоматического выключателя.
Автоматический режим работы
Переведите переключатель manual/auto(«ручной/автоматический режим») в положение автоматического управления и нажмите дистанционно расположенную кнопку для включения или отключения выключателя.
Включение/отключение при напряжении управления в диапазоне от 85 до 110% Un.
Номинaльное напряжение питания цепи управления постоянного тока, В:110…120;
Тип напряжения управления:Переменный ток (AC)/Постоянный ток (DC);
Тип переключателя привода:Моторный привод;
Номинальное напряжение питания цепи управления переменного тока, В:110.

Моторный привод MD применяется для дистанционного включения/отключения/ повторного включения автоматического выключателя, а также в управления выключателя в системах автоматического ввода резерва.
Тип напряжения управления:Переменный ток (AC);
Тип переключателя привода:Моторный привод;
Номинальное напряжение питания цепи управления переменного тока, В:400.

Моторный привод MD применяется для дистанционного включения/отключения/ повторного включения автоматического выключателя, а также в управления выключателя в системах автоматического ввода резерва.

Предназначен для включения/выключения автоматических выключателей. Механизм с взводящим приводом автоматически подготавливает пружинную систему в процессе отключения автомата:
запасенная энергия используется затем для включения. Поставляется с катушкой отключения (Ps = 100 ВА~/100 Вт), катушкой включения (Ps = 100 ВА~/100 Вт).Электропривод CD-99.
Устанавливается непосредственно на лицевую панель автомата. У привода есть 2 режима управления: ручной и автоматический. Переключатель режима находится на лицевой панели
привода. В ручном режиме управление автоматом включение осуществляется с помощью рукоятки ручного взвода. В автоматическом режиме управление автоматом осуществляется дистанционно. Цепи управления электроприводом подключается к клеммам, которые расположены сбоку привода.
Контакты Р1 и Р2 служат для подключения питания привода, к контактам S2 и S4 подключаются кнопки с пружинным возвратом, при помощи которых осуществляется управление электро-
приводом, контакт S1 — общий. Кнопка «ON» служит для приведения рукоятки автомата в по-
ложение «ON».
Кнопка «OFF» служит для приведения рукоятки автомата в положение «OFF».
На лицевой панели привода имеется индикаторное окно для визуального контроля состояния автоматического выключателя и электропривода.
Механизм привода состоит из шагового электродвигателя, блока защиты, механизма взвода, червячной пары, секторного зубчатого колеса, ползуна со связанной с ним ходовой пластиной, захватов, пружин взвода и направляющих.

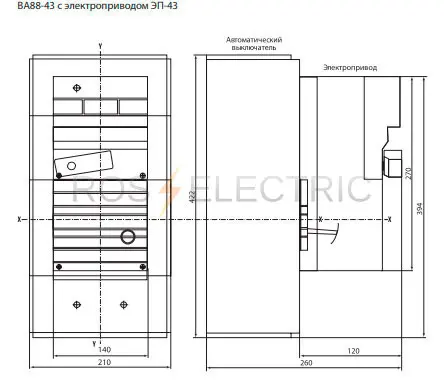

Электропривод ЭП ТДМ - предназначены для дистанционного включения и отключения автоматических выключателей серии ВА88.
Номинальное рабочее напряжение Ue: 230В.
Для автоматов: ВА88-43.

Моторный привод MD применяется для дистанционного включения/отключения/ повторного включения автоматического выключателя, а также в управления выключателя в системах автоматического ввода резерва.
Номинaльное напряжение питания цепи управления постоянного тока, В:220;
Тип напряжения управления:Переменный ток (AC)/Постоянный ток (DC);
Тип переключателя привода:Моторный привод;
Номинальное напряжение питания цепи управления переменного тока, В:230.

Моторный привод MD применяется для дистанционного включения/отключения/ повторного включения автоматического выключателя, а также в управления выключателя в системах автоматического ввода резерва.
Номинaльное напряжение питания цепи управления постоянного тока, В:220;
Тип напряжения управления:Переменный ток (AC)/Постоянный ток (DC);
Тип переключателя привода:Моторный привод;
Номинальное напряжение питания цепи управления переменного тока, В:230.

Моторный привод MD применяется для дистанционного включения/отключения/ повторного включения автоматического выключателя, а также в управления выключателя в системах автоматического ввода резерва.
Тип напряжения управления:Переменный ток (AC);
Тип переключателя привода:Моторный привод;
Номинальное напряжение питания цепи управления переменного тока, В:400.

Электропривод ЭП предназначен для дистанционного включения и отключения автоматических выключателей серии ВА88.
Электроприводы являются стационарными электротехническими изделиями общего назначения и предназначены для комплектации автоматических выключателей, устанавливаемых в главных распределительных щитах, вводно-распределительных устройствах, щитах управления.
Автоматические выключатели с электроприводом могут использоваться для комплектации устройств автоматического включения резерва (АВР).
Номинальное рабочее напряжение Ue, 230 В
Диапазон рабочих напряжений U,
ЭП32/33 (0,85÷1,1) Ue В
ЭП35/37 (0,85÷1,1) Ue В
ЭП40 (0,85÷1,1) Ue В
ЭП43 (0,85÷1,1) Ue В
Номинальная частота сети, Гц 50
Максимальная мощность при пуске,
ЭП32/33 2000 ВА
ЭП35/37 510 ВА
ЭП40 660 ВА
ЭП43 660 ВА
Номинальная потребляемая мощность, ЭП32/33 -, ЭП35/37-360 ВА, ЭП40-180 ВА, ЭП43-180
Время включения, не более, 0,1 сек
Время отключения, не более, с ЭП32/33,ЭП35/37- 0,1 сек, ЭП40,ЭП43-1,1 сек
Износостойкость, циклов В О, не менее ЭП32/33-8000, ЭП35/37-15 000, ЭП40,ЭП43-1500 циклов
Устройства:
SVA10D-EP Электропривод ЭП-32/33 230В ИЭК
SVA30D-EP Электропривод ЭП-35/37 230В ИЭК
SVA50D-EP Электропривод ЭП-40 230В ИЭК
SVA60D-EP Электропривод ЭП-43 230В ИЭК

Моторный привод MD применяется для дистанционного включения/отключения/ повторного включения автоматического выключателя, а также в управления выключателя в системах автоматического ввода резерва.
Тип напряжения управления:Переменный ток (AC);
Тип переключателя привода:Моторный привод;
Номинальное напряжение питания цепи управления переменного тока, В:400.

Моторный привод MD применяется для дистанционного включения/отключения/ повторного включения автоматического выключателя, а также в управления выключателя в системах автоматического ввода резерва.
Тип напряжения управления:Переменный ток (AC);
Тип переключателя привода:Моторный привод;
Номинальное напряжение питания цепи управления переменного тока, В:400.

Моторный привод MD применяется для дистанционного включения/отключения/ повторного включения автоматического выключателя, а также в управления выключателя в системах автоматического ввода резерва.
Номинaльное напряжение питания цепи управления постоянного тока, В:220;
Тип напряжения управления:Переменный ток (AC)/Постоянный ток (DC);
Тип переключателя привода:Моторный привод;
Номинальное напряжение питания цепи управления переменного тока, В:230.

Моторный привод MD применяется для дистанционного включения/отключения/ повторного включения автоматического выключателя, а также в управления выключателя в системах автоматического ввода резерва.
Номинaльное напряжение питания цепи управления постоянного тока, В:220;
Тип напряжения управления:Переменный ток (AC)/Постоянный ток (DC);
Тип переключателя привода:Моторный привод;
Номинальное напряжение питания цепи управления переменного тока, В:230.

Привод электромагнитный CD/2 предназначен для дистанционного управления выключателями автоматическими серии ВА-99С номинальными токами до 630А, облегчения их включения/отключения, а также для включения
выключателя после его автоматического срабатывания. Выключатели, оснащенные приводом, отличаются высокой надежностью и практичным управлением, применяются для местного и дистанционного управления, автоматизации распределительных сетей, АВP, одновременного отключения. Привод электромагнитный CD/2.
Что бы установить привод необходимо:
— Перевести флажок выключателя в положение «ВЫКЛЮЧЕНО».
— Взвести механизм привода рукояткой ручного взвода до характерного щелчка.
— Установить привод на корпус выключателя и закрепить винтами.
— Подключить питание и управляющие кнопки согласно принципиальной схеме.
Контакты Р1 и Р2 служат для подключения питания привода, к контактам S2 и S4 подключаются кнопки с пружинным возвратом, при помощи которых осуществляется управление электроприводом, контакт S1 — общий.
Кнопка «ON» служит для приведения рукоятки автомата в положение «ON».
Кнопка «OFF» служит для приведения рукоятки автомата в положение «OFF».Номинальное напряжение, Un, В 230
Рабочее напряжение, Uе, %Un 85…110
Рабочий ток, не более, А 0,5
Мощность, Вт 35
Механическая износостойкость,
количество циклов 10000
Габаритные размеры (Ш х Г х В), мм 102 х 90 х 154
Установочные размеры, мм 130 х 220
Степень защиты IP 30

Моторный привод MD применяется для дистанционного включения/отключения/ повторного включения автоматического выключателя, а также в управления выключателя в системах автоматического ввода резерва.
Номинaльное напряжение питания цепи управления постоянного тока, В:220;
Тип напряжения управления:Переменный ток (AC)/Постоянный ток (DC);
Тип переключателя привода:Моторный привод;
Номинальное напряжение питания цепи управления переменного тока, В:230.

Моторный привод MD применяется для дистанционного включения/отключения/ повторного включения автоматического выключателя, а также в управления выключателя в системах автоматического ввода резерва.
Номинaльное напряжение питания цепи управления постоянного тока, В:220;
Тип напряжения управления:Переменный ток (AC)/Постоянный ток (DC);
Тип переключателя привода:Моторный привод;
Номинальное напряжение питания цепи управления переменного тока, В:230.

Моторный привод MD применяется для дистанционного включения/отключения/ повторного включения автоматического выключателя, а также в управления выключателя в системах автоматического ввода резерва.
Номинaльное напряжение питания цепи управления постоянного тока, В:220;
Тип напряжения управления:Переменный ток (AC)/Постоянный ток (DC);
Тип переключателя привода:Моторный привод;
Номинальное напряжение питания цепи управления переменного тока, В:230.
