Автоматы в литом корпусе – Страница 36

Автоматические выключатели ВА88 предназначены для проведения тока в нормальном режиме и отключения тока при коротких замыканиях, перегрузке, недопустимых снижениях напряжения, а также для оперативных включений и отключений участков электрических цепей и рассчитаны для эксплуатации в электроустановках с номинальным рабочим напряжением до 400 В и на номинальные токи от 12,5 до 1600 А.
Дополнительные устройства:
-аварийный контакт;
-дополнительный контакт;
-независимый расцепитель;
-расцепитель минимального напряжения;
-привод ручной поворотный;
-электропривод;
-втычная панель;
-выдвижная панель.

Комплектация каждого автоматического выключателя состоит из:
-переходных шин или кабельных
-наконечников,
-межфазных перегородок,
-комплекта винтов и гаек для подсоединения проводников,
-комплекта винтов для крепления авто матического выключателя к монтажной панели.
-При помощи специальных скоб автоматы ВА88-32 и ВА88-33 можно монтировать на DIN рейку.
-Габариты и вес – на 10–20% меньше аналогичных выключателей других отечественных производителей, что позволяет монтировать шкафы и щиты меньшего размера. Кроме того, малые размеры делают возможным замену старых автоматических выключателей на выключатели серии ВА88.
ВА88-33
3 полюса
Номинальная рабочая наибольшая отключающая способность Ics, 17,5 кА
Номинальная предельная наибольшая отключающая способность Icu, 35 кА
Номинальный токи 16,25,32,40 А - с тепловым расцепителем (уставка срабатывания по току короткого замыкания, 500 А)
Номинальный токи 50,63, 80 ,100, 125, 160 А - с электро-магнитным расцепителем (уставка срабатывания по току короткого замыкания 10In А)
Дополнительные принадлежности:
Ручной поворотный привод ПРП 1 160 А (ПРП 33)
Скоба крепления на DIN рейку Скоба RCS 2
Аварийный контакт АК–125/160 (АК 32/33)
Дополнительный контакт ДК–125/160 (ДК 32/33)
Расцепитель независимый РН–125/160 (РН 32/33)
Расцепитель минимального напряжения РМ–125/160 (РМ 32/33)
Электропривод ЭП 32/33
Панели монтажная для втычного монтажа переднего присоединения ПМ1/П 33
Панель монтажная для втычного монтажа заднего резьбового присоединения ПМ1/Р 33
Устройства серии:
SVA20-3-0100 Автоматический выключатель ВА88-33 3Р 100А 35кА ИЭК
SVA20-3-0125 Автоматический выключатель ВА88-33 3Р 125А 35кА ИЭК
SVA20-3-0160 Автоматический выключатель ВА88-33 3Р 160А 35кА ИЭК
SVA20-3-0016 Автоматический выключатель ВА88-33 3Р 16А 35кА ИЭК
SVA20-3-0032 Автоматический выключатель ВА88-33 3Р 32А 35кА ИЭК
SVA20-3-0040 Автоматический выключатель ВА88-33 3Р 40А 35кА ИЭК
SVA20-3-0050 Автоматический выключатель ВА88-33 3Р 50А 35кА ИЭК
SVA20-3-0063 Автоматический выключатель ВА88-33 3Р 63А 35кА ИЭК
SVA20-3-0080 Автоматический выключатель ВА88-33 3Р 80А 35кА ИЭК

Автоматические выключатели ВА88-33 ТДМ - предназначены для отключения тока при коротких замыканиях, перегрузке, а так же для оперативного включения и выключения электрических цепей.
Номинальный ток: 100 А.
Номинальная предельная наибольшая отключающая способность Icu: 35 кА.
Количество полюсов: 3.
Крепление: на монтажную плату.
Артикулы изделия:
SQ0707-0026 Автоматический выключатель ВА88-33 3Р 16А 35кА
SQ0707-0027 Автоматический выключатель ВА88-33 3Р 32А 35кА
SQ0707-0028 Автоматический выключатель ВА88-33 3Р 40А 35кА
SQ0707-0029 Автоматический выключатель ВА88-33 3Р 50А 35кА
SQ0707-0030 Автоматический выключатель ВА88-33 3Р 63А 35кА
SQ0707-0010 Автоматический выключатель ВА88-33 3Р 80А 35кА
SQ0707-0011 Автоматический выключатель ВА88-33 3Р 100А 35кА
SQ0707-0012 Автоматический выключатель ВА88-33 3Р 125А 35кА
SQ0707-0013 Автоматический выключатель ВА88-33 3Р 160А 35кА
SQ0707-0009 Автоматический выключатель ВА88-32 3Р 125А 25кА

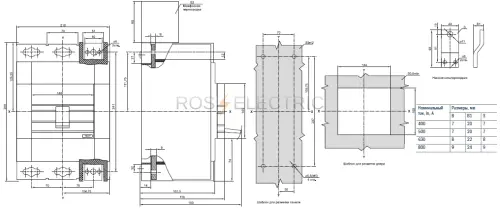

Выключатели автоматические серии ВА-99 предназначены для нечастых оперативных включений и отключений тока в нормальном режиме, а также защиты от токов перегрузки и коротких замыканий распределительных сетей и электродвигателей. Выключатели могут применяться в электроустановках с номинальным напряжением до 400 В переменного тока частотой 50 Гц.
Номинальный ток расцепителя (In): 800А.
Вид расцепителя: микропроцессорный (ТМ)
Уставка термомагнитного расцепителя: 0,4÷1хIn.
Номинальная предельная отключающая способность Icu (при 400В 50Гц): 35кА.
Количество полюсов: 3P.

Выключатели серии NM8N в литом корпусе Chint - предназначены для применения в сетях переменного тока частотой 50/60 Гц с номинальным напряжением до 1150 В, а также в сетях постоянного тока напряжением до 1000В включительно при номинальных токах от 16 до 1600 A. Выключатели серии NM8N могут применяться для нечастых включений и отключений нагрузок при номинальном токе, а также защиты от перегрузки и короткого замыкания в электроустановках общественных и промышленных зданий.
Количество полюсов:3;
Степень защиты (IP):IP40;Габаритные и установочные размеры (ШхВхГ), мм:140x255x213;
Номинальный ток, А:315;
Номинальное напряжение изоляции, В:1000;
Диапазон установки расцепителя перегрузки, А:220,5…315;
Габарит:400;
Степень загрязнения среды:3;
Номинальная отключающая способность, кА:50;
Механическая износостойкость, циклов:15000;
Тип расцепителя:Термомагнитный;
Электрическая износостойкость, циклов:1500;
Стандарты:МЭК/EN 60947-115;
Род тока:Постоянный ток (DC);
Рабочая температура окружающей среды, °C:-40…+70;
Диапазон регулировки без задержки срабатывания расцепителя короткого замыкания, А:1575...3150;
Номинальное напряжение, В:690.

Выключатели серии NM8N в литом корпусе Chint - предназначены для применения в сетях переменного тока частотой 50/60 Гц с номинальным напряжением до 1150 В, а также в сетях постоянного тока напряжением до 1000В включительно при номинальных токах от 16 до 1600 A. Выключатели серии NM8N могут применяться для нечастых включений и отключений нагрузок при номинальном токе, а также защиты от перегрузки и короткого замыкания в электроустановках общественных и промышленных зданий.
Количество полюсов:4;
Степень защиты (IP):IP40;Габаритные и установочные размеры (ШхВхГ), мм:185x255x213;
Номинальный ток, А:400;
Номинальное напряжение изоляции, В:1000;
Диапазон установки расцепителя перегрузки, А:280…400;
Габарит:400;
Степень загрязнения среды:3;
Номинальная отключающая способность, кА:100;
Механическая износостойкость, циклов:15000;
Тип расцепителя:Термомагнитный;
Электрическая износостойкость, циклов:1500;
Стандарты:МЭК/EN 60947-2;
Род тока:Постоянный ток (DC);
Рабочая температура окружающей среды, °C:-40…+70;
Диапазон регулировки без задержки срабатывания расцепителя короткого замыкания, А:2000...4000;
Номинальное напряжение, В:690.

Выключатели серии NM8N в литом корпусе Chint - предназначены для применения в сетях переменного тока частотой 50/60 Гц с номинальным напряжением до 1150 В, а также в сетях постоянного тока напряжением до 1000В включительно при номинальных токах от 16 до 1600 A. Выключатели серии NM8N могут применяться для нечастых включений и отключений нагрузок при номинальном токе, а также защиты от перегрузки и короткого замыкания в электроустановках общественных и промышленных зданий.
Количество полюсов:1;
Степень защиты (IP):IP40;Габаритные и установочные размеры (ШхВхГ), мм:35x140x108,5;
Номинальный ток, А:125;
Номинальное напряжение изоляции, В:1000;
Диапазон установки расцепителя перегрузки, А:125…125;
Габарит:250;
Степень загрязнения среды:3;
Номинальная отключающая способность, кА:50;
Механическая износостойкость, циклов:15000;
Тип расцепителя:Термомагнитный;
Электрическая износостойкость, циклов:1500;
Стандарты:МЭК/EN 60947-281;
Род тока:Постоянный ток (DC);
Рабочая температура окружающей среды, °C:-40…+70;
Диапазон регулировки без задержки срабатывания расцепителя короткого замыкания, А:1250...1250;
Номинальное напряжение, В:690.

Выключатели серии NM8N в литом корпусе Chint - предназначены для применения в сетях переменного тока частотой 50/60 Гц с номинальным напряжением до 1150 В, а также в сетях постоянного тока напряжением до 1000В включительно при номинальных токах от 16 до 1600 A. Выключатели серии NM8N могут применяться для нечастых включений и отключений нагрузок при номинальном токе, а также защиты от перегрузки и короткого замыкания в электроустановках общественных и промышленных зданий.
Количество полюсов:2;
Степень защиты (IP):IP40;Габаритные и установочные размеры (ШхВхГ), мм:70x157x88,7;
Номинальный ток, А:160;
Номинальное напряжение изоляции, В:1000;
Диапазон установки расцепителя перегрузки, А:112…160;
Габарит:250;
Степень загрязнения среды:3;
Номинальная отключающая способность, кА:100;
Механическая износостойкость, циклов:15000;
Тип расцепителя:Термомагнитный;
Электрическая износостойкость, циклов:1500;
Род тока:Постоянный ток (DC);
Рабочая температура окружающей среды, °C:-40…+70;
Диапазон регулировки без задержки срабатывания расцепителя короткого замыкания, А:1120...1920;
Номинальное напряжение, В:690.

Выключатели серии NM8N в литом корпусе Chint - предназначены для применения в сетях переменного тока частотой 50/60 Гц с номинальным напряжением до 1150 В, а также в сетях постоянного тока напряжением до 1000В включительно при номинальных токах от 16 до 1600 A. Выключатели серии NM8N могут применяться для нечастых включений и отключений нагрузок при номинальном токе, а также защиты от перегрузки и короткого замыкания в электроустановках общественных и промышленных зданий.
Количество полюсов:1;
Степень защиты (IP):IP40;Габаритные и установочные размеры (ШхВхГ), мм:35x140x108,5;
Номинальный ток, А:25;
Номинальное напряжение изоляции, В:1000;
Диапазон установки расцепителя перегрузки, А:25…25;
Габарит:125;
Степень загрязнения среды:3;
Номинальная отключающая способность, кА:50;
Механическая износостойкость, циклов:15000;
Тип расцепителя:Термомагнитный;
Электрическая износостойкость, циклов:2000;
Стандарты:МЭК/EN 60947-194;
Род тока:Постоянный ток (DC);
Рабочая температура окружающей среды, °C:-40…+70;
Диапазон регулировки без задержки срабатывания расцепителя короткого замыкания, А:250...250;
Номинальное напряжение, В:690.

Выключатели серии NM8N в литом корпусе Chint - предназначены для применения в сетях переменного тока частотой 50/60 Гц с номинальным напряжением до 1150 В, а также в сетях постоянного тока напряжением до 1000В включительно при номинальных токах от 16 до 1600 A. Выключатели серии NM8N могут применяться для нечастых включений и отключений нагрузок при номинальном токе, а также защиты от перегрузки и короткого замыкания в электроустановках общественных и промышленных зданий.
Количество полюсов:4;
Степень защиты (IP):IP40;Габаритные и установочные размеры (ШхВхГ), мм:120x140x78,5;
Номинальный ток, А:16;
Номинальное напряжение изоляции, В:1000;
Диапазон установки расцепителя перегрузки, А:11,2…16;
Габарит:125;
Степень загрязнения среды:3;
Номинальная отключающая способность, кА:100;
Механическая износостойкость, циклов:15000;
Тип расцепителя:Термомагнитный;
Электрическая износостойкость, циклов:2000;
Стандарты:МЭК/EN 60947-194;
Род тока:Постоянный ток (DC);
Рабочая температура окружающей среды, °C:-40…+70;
Диапазон регулировки без задержки срабатывания расцепителя короткого замыкания, А:80...160;
Номинальное напряжение, В:690.

Выключатели серии NM8N в литом корпусе Chint - предназначены для применения в сетях переменного тока частотой 50/60 Гц с номинальным напряжением до 1150 В, а также в сетях постоянного тока напряжением до 1000В включительно при номинальных токах от 16 до 1600 A. Выключатели серии NM8N могут применяться для нечастых включений и отключений нагрузок при номинальном токе, а также защиты от перегрузки и короткого замыкания в электроустановках общественных и промышленных зданий.
Количество полюсов:4;
Степень защиты (IP):IP40;Габаритные и установочные размеры (ШхВхГ), мм:120x140x78,5;
Номинальный ток, А:125;
Номинальное напряжение изоляции, В:1000;
Диапазон установки расцепителя перегрузки, А:87,5…125;
Габарит:125;
Степень загрязнения среды:3;
Номинальная отключающая способность, кА:100;
Механическая износостойкость, циклов:15000;
Тип расцепителя:Термомагнитный;
Электрическая износостойкость, циклов:2000;
Стандарты:МЭК/EN 60947-194;
Род тока:Постоянный ток (DC);
Рабочая температура окружающей среды, °C:-40…+70;
Диапазон регулировки без задержки срабатывания расцепителя короткого замыкания, А:625...1250;
Номинальное напряжение, В:690.

Выключатели серии NM8N в литом корпусе Chint - предназначены для применения в сетях переменного тока частотой 50/60 Гц с номинальным напряжением до 1150 В, а также в сетях постоянного тока напряжением до 1000В включительно при номинальных токах от 16 до 1600 A. Выключатели серии NM8N могут применяться для нечастых включений и отключений нагрузок при номинальном токе, а также защиты от перегрузки и короткого замыкания в электроустановках общественных и промышленных зданий.
Количество полюсов:3;
Степень защиты (IP):IP40;Габаритные и установочные размеры (ШхВхГ), мм:90x140x78,5;
Номинальный ток, А:20;
Номинальное напряжение изоляции, В:1000;
Диапазон установки расцепителя перегрузки, А:14…20;
Габарит:125;
Степень загрязнения среды:3;
Номинальная отключающая способность, кА:100;
Механическая износостойкость, циклов:15000;
Тип расцепителя:Термомагнитный;
Электрическая износостойкость, циклов:2000;
Стандарты:МЭК/EN 60947-101;
Род тока:Постоянный ток (DC);
Рабочая температура окружающей среды, °C:-40…+70;
Диапазон регулировки без задержки срабатывания расцепителя короткого замыкания, А:200...200;
Номинальное напряжение, В:690.

Выключатели серии NM8N в литом корпусе Chint - предназначены для применения в сетях переменного тока частотой 50/60 Гц с номинальным напряжением до 1150 В, а также в сетях постоянного тока напряжением до 1000В включительно при номинальных токах от 16 до 1600 A. Выключатели серии NM8N могут применяться для нечастых включений и отключений нагрузок при номинальном токе, а также защиты от перегрузки и короткого замыкания в электроустановках общественных и промышленных зданий.
Количество полюсов:4;
Степень защиты (IP):IP40;Габаритные и установочные размеры (ШхВхГ), мм:120x140x78,5;
Номинальный ток, А:80;
Номинальное напряжение изоляции, В:1000;
Диапазон установки расцепителя перегрузки, А:56…80;
Габарит:125;
Степень загрязнения среды:3;
Номинальная отключающая способность, кА:36;
Механическая износостойкость, циклов:15000;
Тип расцепителя:Термомагнитный;
Электрическая износостойкость, циклов:2000;
Стандарты:МЭК/EN 60947-194;
Род тока:Постоянный ток (DC);
Рабочая температура окружающей среды, °C:-40…+70;
Диапазон регулировки без задержки срабатывания расцепителя короткого замыкания, А:400...800;
Номинальное напряжение, В:690.

Выключатели серии NM8N в литом корпусе Chint - предназначены для применения в сетях переменного тока частотой 50/60 Гц с номинальным напряжением до 1150 В, а также в сетях постоянного тока напряжением до 1000В включительно при номинальных токах от 16 до 1600 A. Выключатели серии NM8N могут применяться для нечастых включений и отключений нагрузок при номинальном токе, а также защиты от перегрузки и короткого замыкания в электроустановках общественных и промышленных зданий.
Количество полюсов:3;
Степень защиты (IP):IP40;Габаритные и установочные размеры (ШхВхГ), мм:90x140x78,5;
Номинальный ток, А:50;
Номинальное напряжение изоляции, В:1000;
Диапазон установки расцепителя перегрузки, А:35…50;
Габарит:125;
Степень загрязнения среды:3;
Номинальная отключающая способность, кА:70;
Механическая износостойкость, циклов:15000;
Тип расцепителя:Термомагнитный;
Электрическая износостойкость, циклов:8000;
Стандарты:МЭК/EN 60947-2;
Род тока:Переменный ток (AC);
Рабочая температура окружающей среды, °C:-40…+70;
Диапазон регулировки без задержки срабатывания расцепителя короткого замыкания, А:500...500;
Номинальное напряжение, В:690.

Автоматические выключатели ВА88 ИЭК - предназначены для проведения тока в нормальном режиме и отключения сверхтоков при коротких замыканиях и перегрузках, а также для оперативных включений и выключений (до 30 раз в сутки).
Номинальное рабочее напряжение: 400В 50 Гц.
Номинальный ток (уставка теплового расцепителя In): 50 А.
Уставка электромагнитного расцепителя Im: 10хIn А.
Номинальная предельная отключающая способность Icu (при 400В 50Гц): 25кА.

Автоматические выключатели ВА88 предназначены для проведения тока в нормальном режиме и отключения тока при коротких замыканиях, перегрузке, недопустимых снижениях напряжения, а также для оперативных включений и отключений участков электрических цепей и рассчитаны для эксплуатации в электроустановках с номинальным рабочим напряжением до 400 В и на номинальные токи от 12,5 до 1600 А.
Дополнительные устройства:
-аварийный контакт;
-дополнительный контакт;
-независимый расцепитель;
-расцепитель минимального напряжения;
-привод ручной поворотный;
-электропривод;
-втычная панель;
-выдвижная панель.

Комплектация каждого автоматического выключателя состоит из:
-переходных шин или кабельных
-наконечников,
-межфазных перегородок,
-комплекта винтов и гаек для подсоединения проводников,
-комплекта винтов для крепления авто матического выключателя к монтажной панели.
-При помощи специальных скоб автоматы ВА88-32 и ВА88-33 можно монтировать на DIN рейку.
-Габариты и вес – на 10–20% меньше аналогичных выключателей других отечественных производителей, что позволяет монтировать шкафы и щиты меньшего размера. Кроме того, малые размеры делают возможным замену старых автоматических выключателей на выключатели серии ВА88.
ВА88-43
3 полюса
Номинальная рабочая наибольшая отключающая способность Ics, 50 кА
Номинальная предельная наибольшая отключающая способность Icu, 50 кА
С расцепителем МР110
Номинальный токи регулируемые1000×(0,4÷1), 1250×(0,4÷1),1600×(0,4÷1) - с электронным расцепителем (уставка срабатывания по току короткого замыкания 1000×(1,5÷12), 1250×(1,5÷12), 1600×(1,5÷12) А)
Дополнительные принадлежности:
Аварийный контакт АК–800/1600 (АК 40/43)
Дополнительный контакт ДК–800/1600 (ДК 40/43)
Расцепитель независимый РН–800/1600 (РН 40/43)
Расцепитель минимального напряжения РМ–800/1600 (РМ 40/43)

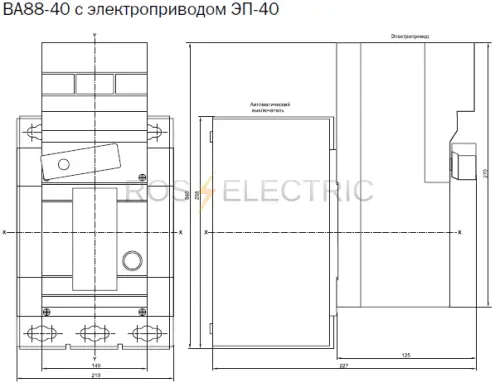

Электропривод ЭП 43

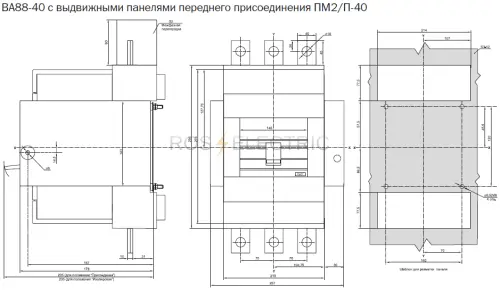

Панель монтажная для выкатного монтажа переднего присоединения ПМ2/П 43
Панель монтажная для выкатного монтажа заднего присоединения ПМ2/В 43
ВА88 43 с расцепителем МР211

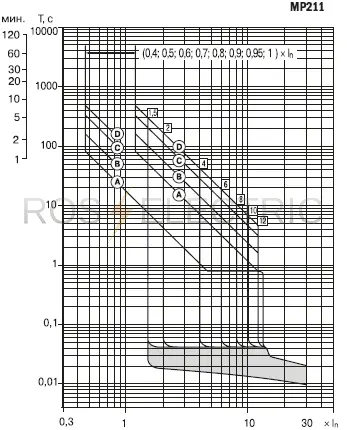

C электронным расцепителем МР211
Номинальный ток регулируемый1000×(0,4÷1), 1250×(0,4÷1), 1600×(0,4÷1)
Уставка срабатывания по току короткого замыкания регулируемая 1000×(1,5÷12), 1250×(1,5÷12), 1600×(1,5÷12)
Устройства серии:
SVA61-3-1000 Автоматический выключатель ВА88-43 3Р 1000А 50кА c электронным расцепителем МР 211 ИЭК
SVA60-3-1250 Автоматический выключатель ВА88-43 3Р 1250А 50кА ИЭК
SVA61-3-1250 Автоматический выключатель ВА88-43 3Р 1250А 50кА c электронным расцепителем МР 211 ИЭК
SVA61-3-1600 Автоматический выключатель ВА88-43 3Р 1600А 50кА c электронным расцепителем МР 211 ИЭК

Выключатели серии NM8N в литом корпусе Chint - предназначены для применения в сетях переменного тока частотой 50/60 Гц с номинальным напряжением до 1150 В, а также в сетях постоянного тока напряжением до 1000В включительно при номинальных токах от 16 до 1600 A. Выключатели серии NM8N могут применяться для нечастых включений и отключений нагрузок при номинальном токе, а также защиты от перегрузки и короткого замыкания в электроустановках общественных и промышленных зданий.
Количество полюсов:4;
Степень защиты (IP):IP40;Габаритные и установочные размеры (ШхВхГ), мм:280x286x239;
Номинальный ток, А:1600;
Номинальное напряжение изоляции, В:1000;
Функция передачи данных:Да;
Диапазон установки расцепителя перегрузки, А:640…1600;
Габарит:1600;
Степень загрязнения среды:3;
Номинальная отключающая способность, кА:70;
Механическая износостойкость, циклов:6000;
Тип расцепителя:Электронный (EN);
Электрическая износостойкость, циклов:1000;
Стандарты:МЭК/EN 60947-2;
Род тока:Переменный ток (AC);
Рабочая температура окружающей среды, °C:-35…+70;
Диапазон регулировки без задержки срабатывания расцепителя короткого замыкания, А:3200...19200;
Номинальное напряжение, В:690.

Выключатели серии NM8N в литом корпусе Chint - предназначены для применения в сетях переменного тока частотой 50/60 Гц с номинальным напряжением до 1150 В, а также в сетях постоянного тока напряжением до 1000В включительно при номинальных токах от 16 до 1600 A. Выключатели серии NM8N могут применяться для нечастых включений и отключений нагрузок при номинальном токе, а также защиты от перегрузки и короткого замыкания в электроустановках общественных и промышленных зданий.
Количество полюсов:4;
Степень защиты (IP):IP40;Габаритные и установочные размеры (ШхВхГ), мм:280x286x239;
Номинальный ток, А:1000;
Номинальное напряжение изоляции, В:1000;
Функция передачи данных:Да;
Диапазон установки расцепителя перегрузки, А:400…1000;
Габарит:1600;
Степень загрязнения среды:3;
Номинальная отключающая способность, кА:100;
Механическая износостойкость, циклов:6000;
Тип расцепителя:Электронный (EN);
Электрическая износостойкость, циклов:1000;
Стандарты:МЭК/EN 60947-2;
Род тока:Переменный ток (AC);
Рабочая температура окружающей среды, °C:-35…+70;
Диапазон регулировки без задержки срабатывания расцепителя короткого замыкания, А:2000...12000;
Номинальное напряжение, В:690.

Выключатели серии NM8N в литом корпусе Chint - предназначены для применения в сетях переменного тока частотой 50/60 Гц с номинальным напряжением до 1150 В, а также в сетях постоянного тока напряжением до 1000В включительно при номинальных токах от 16 до 1600 A. Выключатели серии NM8N могут применяться для нечастых включений и отключений нагрузок при номинальном токе, а также защиты от перегрузки и короткого замыкания в электроустановках общественных и промышленных зданий.
Количество полюсов:3;
Степень защиты (IP):IP40;Габаритные и установочные размеры (ШхВхГ), мм:195x300x133;
Номинальный ток, А:800;
Номинальное напряжение изоляции, В:1000;
Функция передачи данных:Да;
Диапазон установки расцепителя перегрузки, А:320…800;
Габарит:800;
Степень загрязнения среды:3;
Номинальная отключающая способность, кА:50;
Механическая износостойкость, циклов:10000;
Тип расцепителя:Электронный (EN);
Электрическая износостойкость, циклов:2000;
Род тока:Переменный ток (AC);
Рабочая температура окружающей среды, °C:-35…+70;
Диапазон регулировки без задержки срабатывания расцепителя короткого замыкания, А:1600...9600;
Номинальное напряжение, В:690.

Силовые автоматические выключатели серии ВА-300 (301, 302, 303, 304, 305, 306) DEKraft - предназначены для использования в силовых распределительных цепях напряжением до 690В (50Гц~) для распределения электрической энергии, а также защиты цепей и оборудования от повреждений, которые могут возникнуть из-за перегрузок, токов короткого замыкания и пониженного напряжения.
Количество полюсов: 3 полюса.
Номинальный ток In: 160 А.
Отключающая способность: 40 кА.
Монтаж: на монтажную плату.
Артикулы и изделия:
21001DEK Автоматический выключатель 3P 16А ВА-301 25кА
21002DEK Автоматический выключатель 3P 25А ВА-301 25кА
21003DEK Автоматический выключатель 3P 32А ВА-301 25кА
21004DEK Автоматический выключатель 3P 40А ВА-301 25кА
21005DEK Автоматический выключатель 3P 50А ВА-301 25кА
21006DEK Автоматический выключатель 3P 63А ВА-301 25кА
21007DEK Автоматический выключатель 3P 80А ВА-302 25кА
21008DEK Автоматический выключатель 3P 100А ВА-302 25кА
21009DEK Автоматический выключатель 3P 125А ВА-303 30кА
21010DEK Автоматический выключатель 3P 160А ВА-303 40кА
21011DEK Автоматический выключатель 3P 200А ВА-303 40кА
21012DEK Автоматический выключатель 3P 225А ВА-303 40кА
21013DEK Автоматический выключатель 3P 250А ВА-304 35кА
21014DEK Автоматический выключатель 3P 315А ВА-304 35кА
21015DEK Автоматический выключатель 3P 400А ВА-304 35кА
21016DEK Автоматический выключатель 3P 500А ВА-305 35кА
21017DEK Автоматический выключатель 3P 630А ВА-305 35кА
21018DEK Автоматический выключатель 3P 800А ВА-306 35кА

Автоматические выключатели ВА-99С предназначены для нечастых оперативных включений и отключений тока в нормальном режиме, а также защиты от токов перегрузки и коротких замыканий в различных электроустановках с номинальным рабочим напряжением 400 В переменного тока частотой 50 Гц с токами от 12,5 до 630 А. Выключатели протестированы на электромагнитную совместимость. Не создают помех для другого электронного оборудования. Работоспособность выключателей при наличии коммутационных помех и грозовых перенапряжений обеспечивается и при использовании микропроцессорных расцепителей.Автоматические выключатели ВА-99С устанавливаются в стандартные распределительные щиты. Выключатели свободно устанавливаются вплотную друг к другу (бок о бок), а также в ограниченном пространстве. Все автоматические выключатели ВА-99С обеспечивают гарантированное разъединение согласно требованиям стандартов МЭК 60947-1 и 2. Гарантированное разъединение автоматического выключателя сохраняется при установке ручного поворотного привода. Исключительное токоограничение автоматических выключателей ВА-99С позволяет значительно уменьшить воздействия тока короткого замыкания как на элементы сети, так и на сам аппарат. В результате значительно улучшаются основные показатели при отключении повреждений. В частности, рабочая отключающая способность Ics достигает 100% от предельной отключающей способности Icu.
1. Регулируемые уставки по току срабатывания при коротком замыкании и при перегрузках.
2. Предельная отключающая способность равна рабочей(Ics = 100% Icu).
3. Микропроцессорный расцепитель STR23SE.
4. Унифицированные дополнительные устройства.
5. Корпус выполнен из термостойкой АBS пластмассы.

1. Влияние температуры окружающей среды. Термомагнитные расцепители: температура настройки расцепителей 40°С. Если темпеpатуpа окpужающей сpеды пpевышает 40°С, то незначительно изменяются хаpактеpистики защиты от пеpегpузки. Для опpеделения вpемени отключения по характеристикам необходимо использовать значение уставки тепловой защиты Ir, указанное на аппаpате, с поправкой на температуру окружающей среды.
Электронные pасцепители не чувствительны к изменениям темпеpатуpы. В то же вpемя, величина предельно допустимого тока выключателя зависит от темпеpатуpы окружающей среды.1. Условия хранения и эксплуатации
Категория применения A (по ГОСТ). Группа механического исполнения М3 (по ГОСТ). Рабочее положение в пространстве любое.Тип атмосферы II (по ГОСТ). Вид климатического исполнения УХЛ3, УХЛ3.1 (по ГОСТ).Степень защиты от воздействия окружающей среды и от соприкосновения с токоведущими частям (по ГОСТ): IP30 оболочки выключателя; IP00 зажимов для присоединения внешних проводников. Выключатели ВА-99С в заводской упаковке могут храниться при температуре от -50 до +85°C. Выключатель соответствует требованиям ГОСТ ,«Правилам устройства электроустановок» и обеспечивает условия эксплуатации, установленные «Правилам технической эксплуатации электроустановок потребителей и Правилам техники безопасности при эксплуатации электроустановок потребителей». Класс защиты выключателя по способу защиты человека
от поражения электрическим током 0. Пожарная безопасность выключателей, характеризующаяся показателем вероятности возникновения пожара в выключателях, удовлетворяет требованиям ГОСТ и составляет не более 106 в год.
Установка на высоте до 2000 м над уровнем моря не оказывает существенного влияния на хаpактеpистики автоматических выключателей. Пpи установке на высоте свыше 2000 м необходимо учитывать уменьшение диэлектpической пpочности и охлаждающей способности воздуха.
Изменения характеристик аппаратов при увеличении высоты приводятся в таблице.
Отключающая способность автоматических выключателей остается неизменной.

2. Расцепители
2.1. Термомагнитные расцепители (ТМ)
Обеспечивают защиту:
От перегрузок.
Регулируемая уставка по току Ir = (0,8 – 1,0) In. Правое положение регулятора (min) соответствует уставке 0,8 In, среднее положение — 0,9In ,левое положение (max) – 1,0 In.
От тoкoв короткого замыкания.
Регулируемая уставка по току Im = (5 – 10) Ir. Правое положение регулятора соответствует уставке 5 Ir, левое положение — 10 Ir (кроме автоматов ВА-99С/100, ВА-99С/160).

2.2. Электронные расцепители STR23SE.
Обеспечивают защиту:
-от перегрузок (48 положений);
Грубая регулировка Io = (0,5 – 1,0)In (6 положений);
Тонкая регулировка Ir = (0,8 – 1,0) Io (8 положений).
-от тoкoв короткого замыкания (8 положений)
Регулируемая уставка по току Isd = (2 – 10)Ir.

Дополнительные функции:
Сигнализация.
Индикация нагрузки светодиодом на передней панели:
- светодиод горит: 90% от уставки Ir,
- светодиод мигает: более105% уставки Ir.

Тестирование.
Гнездо на передней панели предназначено для подключения тестирующего устройства с целью проверки работы аппарата после установки расцепителя или других вспомогательных устройств.Установка в щите.Пpи установке автоматического выключателя должны соблюдаться минимальные допустимые pасстояния (периметр безопасности) между автоматическим выключателем и панелями, шинами или дpугими защитными устройствами, установленными поблизости. Периметр безопасности зависит от предельной отключающей способности аппаратов и определяется путем проведения испытаний в соответствии с тpебованиями стандарта МЭК. Если электроустановка не подвергается типовым испытаниям, необходимо: а) выполнить присоединение автоматического выключателя при помощи изолированных шин; б) изолировать сборные шины при помощи экранов. Применение клеммных заглушек, разделителей полюсов или изолирующего комплекта является рекомендуемым или обязательным, в зависимости от рабочего напряжения аппарата и его типа.Присоединение при помощи силовой шины, проводника с наконечником или внешнего проводника который приобретается отдельно. Автоматические выключатели ВА-99С/100-630А имеют контактные выводы с защелкивающимися гайками и зажимными винтами (ВА-99С/100–250А: M8, ВА-99С/400–630А: M10).Они обеспечивают непосредственное присоединение изолированных шин или кабелей с наконечниками к аппарату. Дополнительные контактные пластины позволяют осуществлять любое присоединение.
5. Присоединение.
6. Подключение дополнительных устройств
К автоматическим выключателям ВА-99С поставляются следующие дополнительные устройства: соединительные пластины (внешние проводники), вспомогательные контакты, расцепитель независимый, расцепитель минимальный, электропривод.
Одновременно в выключатель можно установить только 1 расцепитель и до 5 вспомогательных контактов.

Комплектация:
1. Автоматический выключатель ВА-99С.
2. Межфазные перегородки.
3. Болты.
4. Паспорт.

Выключатели серии ВА-99С могут комплектоваться дополнительными устройствами:
-соединительные пластины (внешние проводники),
-независимый расцепитель MX,
-расцепитель минимального напряжения MN,
-вспомогательные контакты (функции OF, SD, SDE),
-электромагнитный привод CD/2.

Дополнительные аксессуары в комплект поставки автоматических выключателей ВА-99С не входят и приобретаются
отдельно. Дополнительные расцепители и контакты устанавливают в гнезда в корпусе выключателя, расположенные под фальш-панелью выключателя. Проводники от них укладывают в боковые пазы корпуса, предварительно выдвинув вверх фальш-панели. Провода вторичных цепей сечением до 1,5 мм 2 присоединяются к встроенной клемме. Дополнительные расцепители и контакты являются универсальными и подходят для всех автоматических выключателей серии ВА-99С.

Вспомогательные контакты 100-630А
Расцепитель независимый MX 100-630А
Расцепитель минимального напряжения MN 100-630А
Соединительные пластины 100-160А (6 штук)
Электропривод ВА-99С CD/2-250
