Автоматические выключатели ВА47-29М предназначены для защиты распределительных и групповых цепей, имеющих различную нагрузку.
Автоматические выключатели ВА47-29М рекомендуются к применению в вводно распределительных устройствах для жилых и общественных зданий и на производстве.
27 типоисполнений на 9 номинальных токов от 0,5 до 63 А.
-Независимый индикатор положения контактов.
-Защелка на DIN рейку с двойным фиксированным положением
Комплект дополнительных устройств с возможностью простой самостоятельной установки:
-контакт состояния КС47;
-контакт состояния КСВ47;
-расцепитель минимального напряжения РММ47;
-расцепитель независимый РН47.
-Насечки на контактных зажимах.
Номинальное напряжение частотой 50 Гц, В 230/400
Номинальный ток In, А 6; 10; 16; 20; 25; 32; 40; 50; 63
Номинальная отключающая способность, А 4500
Напряжение постоянного тока, В/полюс 48

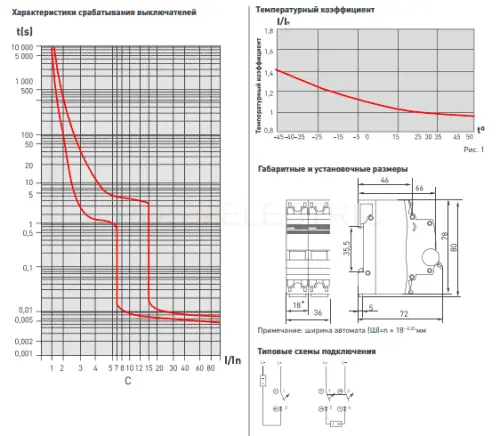

Характеристики срабатывания электромагнитного расцепителя C
Число полюсов 1, 2, 3, 4
Условия эксплуатации УХЛ4
Степень защиты выключателя IP20
Электрическая износостойкость, циклов В О, не менее 6000
Механическая износостойкость, циклов В О, не менее 20 000
Максимальное сечение присоединяемых проводов, мм2 25
Наличие драгоценных металлов (серебро), г/полюс 0,5
Масса одного полюса, кг 0,11
Диапазон рабочих температур, °С -40÷+50

Автоматические выключатели типа ВА47-60 предназначены для автоматического отключения источника питания при появлении сверхтоков.
Рекомендуются к применению в групповых щитках (квартирные и этажные), щитах учетно распределительных жилых, общественных, бытовых и административных зданий. 64 типоисполнения на 8 номинальных токов от 6 до 63 А.
-Два типа защиты от сверхтоков - тепловая и электро-магнитная.
-Независимый индикатор положения контактов.
-Защелка на DIN рейку с двойным фиксированным положением.
-Насечки на контактных зажимах/
Номинальное напряжение частотой 50 Гц, В 230/400
Номинальный ток, А 6, 10, 16, 25, 32, 40, 50, 63
Номинальная отключающая способность, А 6000
Напряжение постоянного тока, В/полюс 48

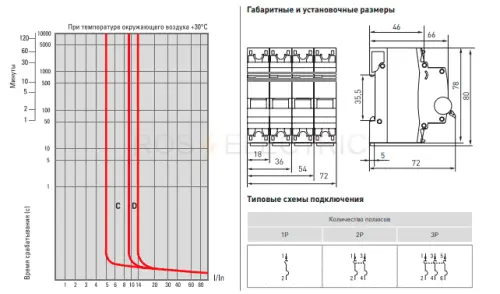

Характеристики срабатывания электромагнитного расцепителя С, D
Число полюсов 1-4
Условия эксплуатации УХЛ4
Степень защиты выключателя IP20
Электрическая износостойкость, циклов В О, не менее 6000
Механическая износостойкость, циклов В О, не менее 20 000
Максимальное сечение присоединяемых проводов, мм2 25
Наличие драгоценных металлов (серебро), г/полюс, не менее 0,2
Масса одного полюса, кг, не более 0,2
Диапазон рабочих температур, °С — 40÷+50
Устройства серии:
Характеристика C
MVA41-1-010-C Автоматический выключатель ВА 47-60 1Р 10А 6 кА характеристика С ИЭК
MVA41-1-016-C Автоматический выключатель ВА 47-60 1Р 16А 6 кА характеристика С ИЭК
MVA41-1-025-C Автоматический выключатель ВА 47-60 1Р 25А 6 кА характеристика С ИЭК
MVA41-1-032-C Автоматический выключатель ВА 47-60 1Р 32А 6 кА характеристика С ИЭК
MVA41-1-040-C Автоматический выключатель ВА 47-60 1Р 40А 6 кА характеристика С ИЭК
MVA41-1-050-C Автоматический выключатель ВА 47-60 1Р 50А 6 кА характеристика С ИЭК
MVA41-1-063-C Автоматический выключатель ВА 47-60 1Р 63А 6 кА характеристика С ИЭК
MVA41-1-006-C Автоматический выключатель ВА 47-60 1Р 6А 6 кА характеристика С ИЭК
MVA41-2-010-C Автоматический выключатель ВА 47-60 2Р 10А 6 кА характеристика С ИЭК
MVA41-2-016-C Автоматический выключатель ВА 47-60 2Р 16А 6 кА характеристика С ИЭК
MVA41-2-025-C Автоматический выключатель ВА 47-60 2Р 25А 6 кА характеристика С ИЭК
MVA41-2-032-C Автоматический выключатель ВА 47-60 2Р 32А 6 кА характеристика С ИЭК
MVA41-2-040-C Автоматический выключатель ВА 47-60 2Р 40А 6 кА характеристика С ИЭК
MVA41-2-050-C Автоматический выключатель ВА 47-60 2Р 50А 6 кА характеристика С ИЭК
MVA41-2-063-C Автоматический выключатель ВА 47-60 2Р 63А 6 кА характеристика С ИЭК
MVA41-2-006-C Автоматический выключатель ВА 47-60 2Р 6А 6 кА характеристика С ИЭК
MVA41-3-010-C Автоматический выключатель ВА 47-60 3Р 10А 6 кА характеристика С ИЭК
MVA41-3-016-C Автоматический выключатель ВА 47-60 3Р 16А 6 кА характеристика С ИЭК
MVA41-3-025-C Автоматический выключатель ВА 47-60 3Р 25А 6 кА характеристика С ИЭК
MVA41-3-032-C Автоматический выключатель ВА 47-60 3Р 32А 6 кА характеристика С ИЭК
MVA41-3-040-C Автоматический выключатель ВА 47-60 3Р 40А 6 кА характеристика С ИЭК
MVA41-3-050-C Автоматический выключатель ВА 47-60 3Р 50А 6 кА характеристика С ИЭК
MVA41-3-063-C Автоматический выключатель ВА 47-60 3Р 63А 6 кА характеристика С ИЭК
MVA41-3-006-C Автоматический выключатель ВА 47-60 3Р 6А 6 кА характеристика С ИЭК
MVA41-4-010-C Автоматический выключатель ВА 47-60 4Р 10А 6 кА характеристика С ИЭК
MVA41-4-016-C Автоматический выключатель ВА 47-60 4Р 16А 6 кА характеристика С ИЭК
MVA41-4-025-C Автоматический выключатель ВА 47-60 4Р 25А 6 кА характеристика С ИЭК
MVA41-4-032-C Автоматический выключатель ВА 47-60 4Р 32А 6 кА характеристика С ИЭК
MVA41-4-040-C Автоматический выключатель ВА 47-60 4Р 40А 6 кА характеристика С ИЭК
MVA41-4-050-C Автоматический выключатель ВА 47-60 4Р 50А 6 кА характеристика С ИЭК
MVA41-4-063-C Автоматический выключатель ВА 47-60 4Р 63А 6 кА характеристика С ИЭК
MVA41-4-006-C Автоматический выключатель ВА 47-60 4Р 6А 6 кА характеристика С ИЭК
Характеристика D
MVA41-1-010-D Автоматический выключатель ВА 47-60 1Р 10А 6 кА характеристика D ИЭК
MVA41-1-016-D Автоматический выключатель ВА 47-60 1Р 16А 6 кА характеристика D ИЭК
MVA41-1-025-D Автоматический выключатель ВА 47-60 1Р 25А 6 кА характеристика D ИЭК
MVA41-1-032-D Автоматический выключатель ВА 47-60 1Р 32А 6 кА характеристика D ИЭК
MVA41-1-040-D Автоматический выключатель ВА 47-60 1Р 40А 6 кА характеристика D ИЭК
MVA41-1-050-D Автоматический выключатель ВА 47-60 1Р 50А 6 кА характеристика D ИЭК
MVA41-1-063-D Автоматический выключатель ВА 47-60 1Р 63А 6 кА характеристика D ИЭК
MVA41-1-006-D Автоматический выключатель ВА 47-60 1Р 6А 6 кА характеристика D ИЭК
MVA41-2-006-D Автоматический выключатель ВА 47-60 2Р 6А 10 кА характеристика D ИЭК
MVA41-2-010-D Автоматический выключатель ВА 47-60 2Р 10А 6 кА характеристика D ИЭК
MVA41-2-016-D Автоматический выключатель ВА 47-60 2Р 16А 6 кА характеристика D ИЭК
MVA41-2-025-D Автоматический выключатель ВА 47-60 2Р 25А 6 кА характеристика D ИЭК
MVA41-2-032-D Автоматический выключатель ВА 47-60 2Р 32А 6 кА характеристика D ИЭК
MVA41-2-040-D Автоматический выключатель ВА 47-60 2Р 40А 6 кА характеристика D ИЭК
MVA41-2-050-D Автоматический выключатель ВА 47-60 2Р 50А 6 кА характеристика D ИЭК
MVA41-2-063-D Автоматический выключатель ВА 47-60 2Р 63А 6 кА характеристика D ИЭК
MVA41-3-010-D Автоматический выключатель ВА 47-60 3Р 10А 6 кА характеристика D ИЭК
MVA41-3-016-D Автоматический выключатель ВА 47-60 3Р 16А 6 кА характеристика D ИЭК
MVA41-3-025-D Автоматический выключатель ВА 47-60 3Р 25А 6 кА характеристика D ИЭК
MVA41-3-032-D Автоматический выключатель ВА 47-60 3Р 32А 6 кА характеристика D ИЭК
MVA41-3-040-D Автоматический выключатель ВА 47-60 3Р 40А 6 кА характеристика D ИЭК
MVA41-3-050-D Автоматический выключатель ВА 47-60 3Р 50А 6 кА характеристика D ИЭК
MVA41-3-063-D Автоматический выключатель ВА 47-60 3Р 63А 6 кА характеристика D ИЭК
MVA41-3-006-D Автоматический выключатель ВА 47-60 3Р 6А 6 кА характеристика D ИЭК
MVA41-4-010-D Автоматический выключатель ВА 47-60 4Р 10А 6 кА характеристика D ИЭК
MVA41-4-016-D Автоматический выключатель ВА 47-60 4Р 16А 6 кА характеристика D ИЭК
MVA41-4-025-D Автоматический выключатель ВА 47-60 4Р 25А 6 кА характеристика D ИЭК
MVA41-4-032-D Автоматический выключатель ВА 47-60 4Р 32А 6 кА характеристика D ИЭК
MVA41-4-040-D Автоматический выключатель ВА 47-60 4Р 40А 6 кА характеристика D ИЭК
MVA41-4-050-D Автоматический выключатель ВА 47-60 4Р 50А 6 кА характеристика D ИЭК
MVA41-4-063-D Автоматический выключатель ВА 47-60 4Р 63А 6 кА характеристика D ИЭК
MVA41-4-006-D Автоматический выключатель ВА 47-60 4Р 6А 6 кА характеристика D ИЭК

Автоматические выключатели ВА47-60 предназначены для автоматического отключения источника питания при появлении сверхтоков.
Рекомендуются к применению в групповых щитках (квартирные и этажные), а также в учетно-распределительных щитах административных и жилых зданий.

Автоматические выключатели ВА47-60 предназначены для автоматического отключения источника питания при появлении сверхтоков.
Рекомендуются к применению в групповых щитках (квартирные и этажные), а также в учетно-распределительных щитах административных и жилых зданий.

Автоматические выключатели ВА47-100 предназначены для защиты распределительных и групповых цепей, имеющих активную и индуктивную нагрузки.
Рекомендуются к применению во вводно распределительных устройствах бытовых и промышленных электроустановок.
80 типоисполнений на 10 номинальных токов от 10 до 100 А.
-Защелка на DIN рейку с двойным фиксированным положением.
-Увеличенная коммутационная способность 10 кА позволяет устанавливать ВА47-100 в качестве вводных автоматических выключателей
Комплект дополнительных устройств с возможностью простой самостоятельной установки:
-контакт состояния КС47;
-контакт состояния КСВ47;
-расцепитель минимального напряжения РММ47;
-расцепитель независимый РН47.
-Независимый индикатор положения контактов.

Автоматические выключатели ВА47-100 предназначены для защиты распределительных и групповых цепей, имеющих активную и индуктивную нагрузки.
Рекомендуются к применению во вводно-распределительных устройствах бытовых и промышленных электроустановок.

Автоматические выключатели ВА47-100 предназначены для защиты распределительных и групповых цепей, имеющих активную и индуктивную нагрузки.
Рекомендуются к применению во вводно-распределительных устройствах бытовых и промышленных электроустановок.

Автоматические выключатели ВА47-100 предназначены для защиты распределительных и групповых цепей, имеющих активную и индуктивную нагрузки.
Рекомендуются к применению во вводно-распределительных устройствах бытовых и промышленных электроустановок.

Автоматические выключатели ВА47-100 предназначены для защиты распределительных и групповых цепей, имеющих активную и индуктивную нагрузки.
Рекомендуются к применению во вводно-распределительных устройствах бытовых и промышленных электроустановок.

Автоматические выключатели ВА47-100 предназначены для защиты распределительных и групповых цепей, имеющих активную и индуктивную нагрузки.
Рекомендуются к применению во вводно-распределительных устройствах бытовых и промышленных электроустановок.

Автоматические выключатели ВА47-29 предназначены для защиты распределительных и групповых цепей, имеющих различную нагрузку:
– электроприборы, освещение – выключатели с характеристикой В,
– двигатели с небольшими пусковыми токами (компрессор, вентилятор) – выключатели с характеристикой C,
– двигатели с большими пусковыми токами (подъемные механизмы, насосы) – выключатели с характеристикой D.
Автоматические выключатели ВА47-29 рекомендуются к применению в вводно-распределительных устройствах для жилых и общественных зданий.

Автоматические выключатели ВА47-29 предназначены для защиты распределительных и групповых цепей, имеющих различную нагрузку:
– электроприборы, освещение – выключатели с характеристикой В,
– двигатели с небольшими пусковыми токами (компрессор, вентилятор) – выключатели с характеристикой C,
– двигатели с большими пусковыми токами (подъемные механизмы, насосы) – выключатели с характеристикой D.
Автоматические выключатели ВА47-29 рекомендуются к применению в вводно-распределительных устройствах для жилых и общественных зданий.

Автоматические выключатели ВА47-29 предназначены для защиты распределительных и групповых цепей, имеющих различную нагрузку:
– электроприборы, освещение – выключатели с характеристикой В,
– двигатели с небольшими пусковыми токами (компрессор, вентилятор) – выключатели с характеристикой C,
– двигатели с большими пусковыми токами (подъемные механизмы, насосы) – выключатели с характеристикой D.
Автоматические выключатели ВА47-29 рекомендуются к применению в вводно-распределительных устройствах для жилых и общественных зданий.

Автоматические выключатели ВА47-29 предназначены для защиты распределительных и групповых цепей, имеющих различную нагрузку:
– электроприборы, освещение – выключатели с характеристикой В,
– двигатели с небольшими пусковыми токами (компрессор, вентилятор) – выключатели с характеристикой C,
– двигатели с большими пусковыми токами (подъемные механизмы, насосы) – выключатели с характеристикой D.
Автоматические выключатели ВА47-29 рекомендуются к применению в вводно-распределительных устройствах для жилых и общественных зданий.

Автоматические выключатели ВА47-29 предназначены для защиты распределительных и групповых цепей, имеющих различную нагрузку:
– электроприборы, освещение – выключатели с характеристикой В,
– двигатели с небольшими пусковыми токами (компрессор, вентилятор) – выключатели с характеристикой C,
– двигатели с большими пусковыми токами (подъемные механизмы, насосы) – выключатели с характеристикой D.
Автоматические выключатели ВА47-29 рекомендуются к применению в вводно-распределительных устройствах для жилых и общественных зданий.

Автоматические выключатели ВА47-29 предназначены для защиты распределительных и групповых цепей, имеющих различную нагрузку:
– электроприборы, освещение – выключатели с характеристикой В,
– двигатели с небольшими пусковыми токами (компрессор, вентилятор) – выключатели с характеристикой C,
– двигатели с большими пусковыми токами (подъемные механизмы, насосы) – выключатели с характеристикой D.
Автоматические выключатели ВА47-29 рекомендуются к применению в вводно-распределительных устройствах для жилых и общественных зданий.

Автоматические выключатели ВА47-29 предназначены для защиты распределительных и групповых цепей, имеющих различную нагрузку:
– электроприборы, освещение – выключатели с характеристикой В,
– двигатели с небольшими пусковыми токами (компрессор, вентилятор) – выключатели с характеристикой C,
– двигатели с большими пусковыми токами (подъемные механизмы, насосы) – выключатели с характеристикой D.
Автоматические выключатели ВА47-29 рекомендуются к применению в вводно-распределительных устройствах для жилых и общественных зданий.

Автоматические выключатели ВА47-29 предназначены для защиты распределительных и групповых цепей, имеющих различную нагрузку:
– электроприборы, освещение – выключатели с характеристикой В,
– двигатели с небольшими пусковыми токами (компрессор, вентилятор) – выключатели с характеристикой C,
– двигатели с большими пусковыми токами (подъемные механизмы, насосы) – выключатели с характеристикой D.
Автоматические выключатели ВА47-29 рекомендуются к применению в вводно-распределительных устройствах для жилых и общественных зданий.

Автоматические выключатели ВА47-29 предназначены для защиты распределительных и групповых цепей, имеющих различную нагрузку:
– электроприборы, освещение – выключатели с характеристикой В,
– двигатели с небольшими пусковыми токами (компрессор, вентилятор) – выключатели с характеристикой C,
– двигатели с большими пусковыми токами (подъемные механизмы, насосы) – выключатели с характеристикой D.
Автоматические выключатели ВА47-29 рекомендуются к применению в вводно-распределительных устройствах для жилых и общественных зданий.

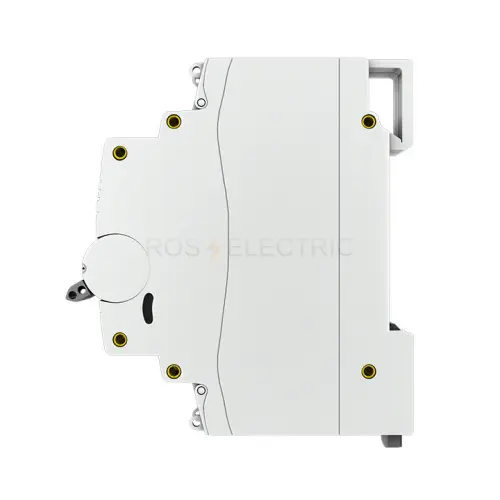

Автоматические выключатели ВА47-29 предназначены для защиты распределительных и групповых цепей, имеющих различную нагрузку:
– электроприборы, освещение – выключатели с характеристикой В,
– двигатели с небольшими пусковыми токами (компрессор, вентилятор) – выключатели с характеристикой C,
– двигатели с большими пусковыми токами (подъемные механизмы, насосы) – выключатели с характеристикой D.
Автоматические выключатели ВА47-29 рекомендуются к применению в вводно-распределительных устройствах для жилых и общественных зданий.
