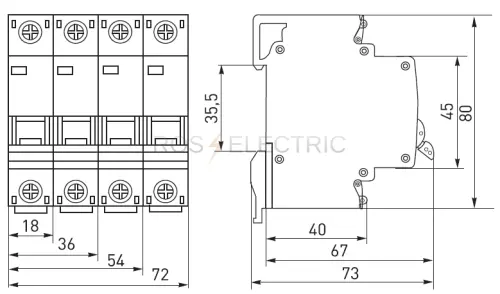

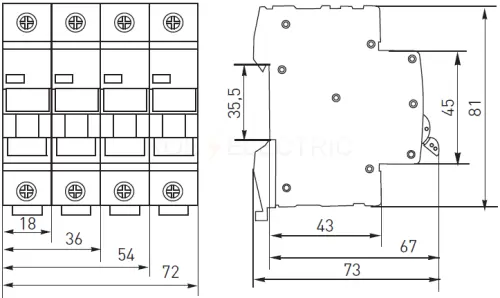

ВА 63 — предназначены для управления участками электрических цепей, а
так же защиты от токов перегрузки и короткого замыкания в административных, промышленных и жилых зданиях. Предельная коммутационная способность автоматов —10 кА, при этом автоматы имеют стандартную ширину корпуса
— 1 модуль. Имеют маркировочную площадку
закрытую прозрачной крышкой и индикатор состояния контактов. Выключатели производятся в одно-, двух-, трех- и четырехполюсном
исполнениях от 1 до 63 А с характеристикой срабатывания типа С. -Корпус имеет углубления, для естественной вентиляции.
-Индикаторное окошко состояния контактов. -Контакты повышенной износостойкости.
-Дугогасительная камера состоящая из 13 пластин.
-Канал для отвода газов.
-Корпус с маркировочной площадкой под защитной крышкой.
-Предельная коммутационная способность 10000 А
-Корпус на девяти заклепках.
-Контакты выполнены из бескислородной меди с содержанием серебра.
-Подключение посредством гребенчатой и
U-образной шины.
Предельная коммутационная способность, кА 10
Коммутационная износостойкость, кол-во циклов 10000
Механическая износостойкость, кол-во циклов 20000
Сечение подключаемого провода, мм2 от 1 до 25
Момент затяжки, Н∙м 2,5
Номинальное фазное напряжение частотой 50 Гц, В 240
Номинальное линейное напряжение частотой 50 Гц, В 415
Степень защиты IP 20
Степень защиты аппарата в модульном шкафу IP 40
Время срабатывания при коротком замыкании не более, с 0,01
Климатическое исполнение УХЛ4
Диапазон рабочих температур, °С от -40 до +50
Категория применения А.

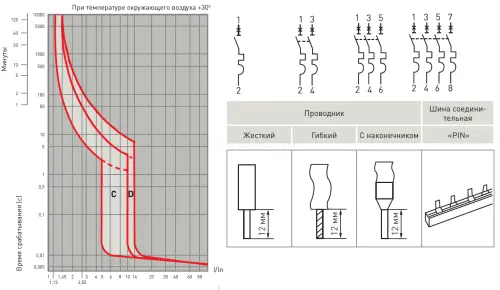

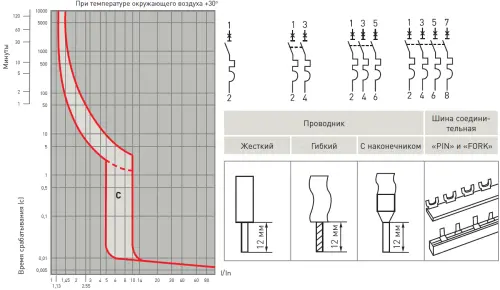

Характеристика С срабатывание электромагнитной защиты между
5- и 10-кратным значением номинального тока.
так же защиты от токов перегрузки и короткого замыкания в административных, промышленных и жилых зданиях. Предельная коммутационная способность автоматов —10 кА, при этом автоматы имеют стандартную ширину корпуса
— 1 модуль. Имеют маркировочную площадку
закрытую прозрачной крышкой и индикатор состояния контактов. Выключатели производятся в одно-, двух-, трех- и четырехполюсном
исполнениях от 1 до 63 А с характеристикой срабатывания типа С. -Корпус имеет углубления, для естественной вентиляции.
-Индикаторное окошко состояния контактов. -Контакты повышенной износостойкости.
-Дугогасительная камера состоящая из 13 пластин.
-Канал для отвода газов.
-Корпус с маркировочной площадкой под защитной крышкой.
-Предельная коммутационная способность 10000 А
-Корпус на девяти заклепках.
-Контакты выполнены из бескислородной меди с содержанием серебра.
-Подключение посредством гребенчатой и
U-образной шины.
Предельная коммутационная способность, кА 10
Коммутационная износостойкость, кол-во циклов 10000
Механическая износостойкость, кол-во циклов 20000
Сечение подключаемого провода, мм2 от 1 до 25
Момент затяжки, Н∙м 2,5
Номинальное фазное напряжение частотой 50 Гц, В 240
Номинальное линейное напряжение частотой 50 Гц, В 415
Степень защиты IP 20
Степень защиты аппарата в модульном шкафу IP 40
Время срабатывания при коротком замыкании не более, с 0,01
Климатическое исполнение УХЛ4
Диапазон рабочих температур, °С от -40 до +50
Категория применения А.
Характеристика С срабатывание электромагнитной защиты между
5- и 10-кратным значением номинального тока.
Номинальный ток
:
3А
Количество полюсов
:
1P
Характеристика срабатывания
?
:
C
Характеристика срабатывания (кривая)
Номинальная отключающая способность
:
10 кА
Тип расцепителя
:
Нерег. тепловой и ЭМ
Тип напряжения (род тока)
:
AC (на перемен. ток)
Производитель
:
EKF
178.30 руб.
Быстрый просмотр
ВА 63 — предназначены для управления участками электрических цепей, а
так же защиты от токов перегрузки и короткого замыкания в административных, промышленных и жилых зданиях. Предельная коммутационная способность автоматов —10 кА, при этом автоматы имеют стандартную ширину корпуса
— 1 модуль. Имеют маркировочную площадку
закрытую прозрачной крышкой и индикатор состояния контактов. Выключатели производятся в одно-, двух-, трех- и четырехполюсном
исполнениях от 1 до 63 А с характеристикой срабатывания типа С. -Корпус имеет углубления, для естественной вентиляции.
-Индикаторное окошко состояния контактов. -Контакты повышенной износостойкости.
-Дугогасительная камера состоящая из 13 пластин.
-Канал для отвода газов.
-Корпус с маркировочной площадкой под защитной крышкой.
-Предельная коммутационная способность 10000 А
-Корпус на девяти заклепках.
-Контакты выполнены из бескислородной меди с содержанием серебра.
-Подключение посредством гребенчатой и
U-образной шины.
Предельная коммутационная способность, кА 10
Коммутационная износостойкость, кол-во циклов 10000
Механическая износостойкость, кол-во циклов 20000
Сечение подключаемого провода, мм2 от 1 до 25
Момент затяжки, Н∙м 2,5
Номинальное фазное напряжение частотой 50 Гц, В 240
Номинальное линейное напряжение частотой 50 Гц, В 415
Степень защиты IP 20
Степень защиты аппарата в модульном шкафу IP 40
Время срабатывания при коротком замыкании не более, с 0,01
Климатическое исполнение УХЛ4
Диапазон рабочих температур, °С от -40 до +50
Категория применения А.
Характеристика С срабатывание электромагнитной защиты между
5- и 10-кратным значением номинального тока.
так же защиты от токов перегрузки и короткого замыкания в административных, промышленных и жилых зданиях. Предельная коммутационная способность автоматов —10 кА, при этом автоматы имеют стандартную ширину корпуса
— 1 модуль. Имеют маркировочную площадку
закрытую прозрачной крышкой и индикатор состояния контактов. Выключатели производятся в одно-, двух-, трех- и четырехполюсном
исполнениях от 1 до 63 А с характеристикой срабатывания типа С. -Корпус имеет углубления, для естественной вентиляции.
-Индикаторное окошко состояния контактов. -Контакты повышенной износостойкости.
-Дугогасительная камера состоящая из 13 пластин.
-Канал для отвода газов.
-Корпус с маркировочной площадкой под защитной крышкой.
-Предельная коммутационная способность 10000 А
-Корпус на девяти заклепках.
-Контакты выполнены из бескислородной меди с содержанием серебра.
-Подключение посредством гребенчатой и
U-образной шины.
Предельная коммутационная способность, кА 10
Коммутационная износостойкость, кол-во циклов 10000
Механическая износостойкость, кол-во циклов 20000
Сечение подключаемого провода, мм2 от 1 до 25
Момент затяжки, Н∙м 2,5
Номинальное фазное напряжение частотой 50 Гц, В 240
Номинальное линейное напряжение частотой 50 Гц, В 415
Степень защиты IP 20
Степень защиты аппарата в модульном шкафу IP 40
Время срабатывания при коротком замыкании не более, с 0,01
Климатическое исполнение УХЛ4
Диапазон рабочих температур, °С от -40 до +50
Категория применения А.
Характеристика С срабатывание электромагнитной защиты между
5- и 10-кратным значением номинального тока.
Номинальный ток
:
3А
Количество полюсов
:
2P
Характеристика срабатывания
?
:
C
Характеристика срабатывания (кривая)
Номинальная отключающая способность
:
10 кА
Тип расцепителя
:
Нерег. тепловой и ЭМ
Тип напряжения (род тока)
:
AC (на перемен. ток)
Производитель
:
EKF
356.63 руб.
Быстрый просмотр

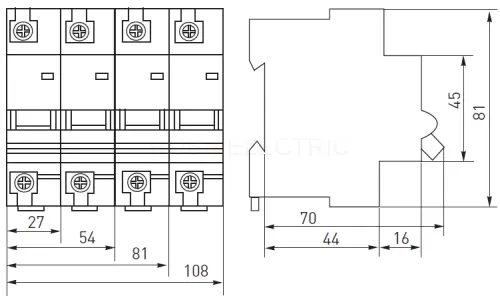

ВА 47-100 — предназначены для управления участками электрических цепей, а
так же защиты от токов перегрузки и короткого замыкания в административных, промышленных и жилых зданиях. Выключатели производятся в одно-, двух-, трех- и четырехполюсном
исполнениях от 10 до 125 А.
Индикаторное окошко состояния контактов.
Автоматическая доводка рукоятки управления. Предельная коммутационная способность, кА 10
Коммутационная износостойкость, кол-во циклов 10000
Механическая износостойкость, кол-во циклов 20000
Сечение подключаемого провода, мм2 от 1 до 35
Момент затяжки, Н∙м 2,5
Номинальное фазное напряжение частотой 50 Гц, В 240
Номинальное линейное напряжение частотой 50 Гц, В 415
Степень защиты IP 20
Степень защиты аппарата в модульном шкафу IP 40
Время срабатывания при коротком замыкании не более, с 0,01
Климатическое исполнение УХЛ4
Диапазон рабочих температур, °С от -40 до +50
Категория применения А.
Характеристика С срабатывание электромагнитной защиты между
5- и 10-кратным значением номинального тока.
Характеристика D срабатывание электромагнитной защиты между
10- и 14-кратным значением номинального тока. -установка аварийного контакта АК-47 (слева);
-установка блок-контакт БК-47 (слева);
-установка расцепителя мин. и макс. напряжения РММ-47(справа);
-установка расцепителя независимого РН-47 (справа)
так же защиты от токов перегрузки и короткого замыкания в административных, промышленных и жилых зданиях. Выключатели производятся в одно-, двух-, трех- и четырехполюсном
исполнениях от 10 до 125 А.
Индикаторное окошко состояния контактов.
Автоматическая доводка рукоятки управления. Предельная коммутационная способность, кА 10
Коммутационная износостойкость, кол-во циклов 10000
Механическая износостойкость, кол-во циклов 20000
Сечение подключаемого провода, мм2 от 1 до 35
Момент затяжки, Н∙м 2,5
Номинальное фазное напряжение частотой 50 Гц, В 240
Номинальное линейное напряжение частотой 50 Гц, В 415
Степень защиты IP 20
Степень защиты аппарата в модульном шкафу IP 40
Время срабатывания при коротком замыкании не более, с 0,01
Климатическое исполнение УХЛ4
Диапазон рабочих температур, °С от -40 до +50
Категория применения А.
Характеристика С срабатывание электромагнитной защиты между
5- и 10-кратным значением номинального тока.
Характеристика D срабатывание электромагнитной защиты между
10- и 14-кратным значением номинального тока. -установка аварийного контакта АК-47 (слева);
-установка блок-контакт БК-47 (слева);
-установка расцепителя мин. и макс. напряжения РММ-47(справа);
-установка расцепителя независимого РН-47 (справа)
Номинальный ток
:
80А
Количество полюсов
:
3P
Характеристика срабатывания
?
:
D
Характеристика срабатывания (кривая)
Номинальная отключающая способность
:
10 кА
Тип расцепителя
:
Нерег. тепловой и ЭМ
Тип напряжения (род тока)
:
AC (на перемен. ток)
Производитель
:
EKF
674.31 руб.
Быстрый просмотр

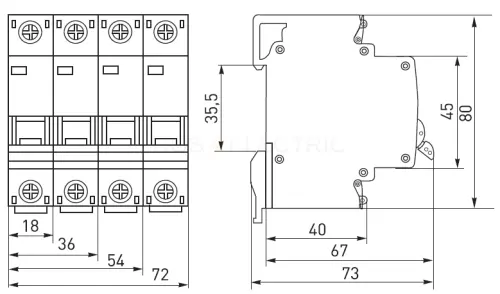

ВА 47-63 6кА — предназначены для управления участками электрических цепей, а
так же защиты от токов перегрузки и короткого замыкания в
административных, промышленных и жилых зданиях.Выполнен в корпусе стандартного
автоматического выключателя ВА 47-63 EKF 4,5 кА Выключатели производятся в одно-, двух-, трех- и четырехполюсном
исполнениях от 0,5 до 63 А. Пломбируемые панели для защиты от несанкционированного доступа к проводникам.
Монолитная лицевая панель.
Корпус имеет углубления, для естественной вентиляции.
Индикаторное окошко состояния контактов.
Автоматическая доводка рукоятки управления. Предельная коммутационная способность, кА 6
Коммутационная износостойкость, кол-во циклов 10000
Механическая износостойкость, кол-во циклов 20000
Сечение подключаемого провода, мм2 от 1 до 25
Момент затяжки, Н∙м 2,5
Номинальное фазное напряжение частотой 50 Гц, В 240
Номинальное линейное напряжение частотой 50 Гц, В 415
Степень защиты IP 20
Степень защиты аппарата в модульном шкафу IP 40
Время срабатывания при коротком замыкании не более, с 0,01
Климатическое исполнение УХЛ4
Диапазон рабочих температур, °С от -40 до +50

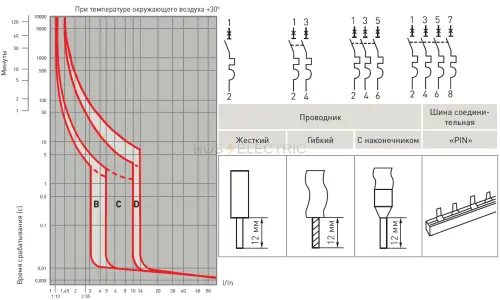

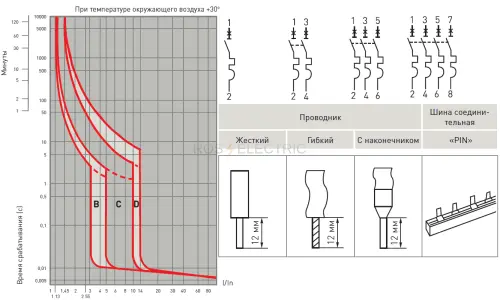

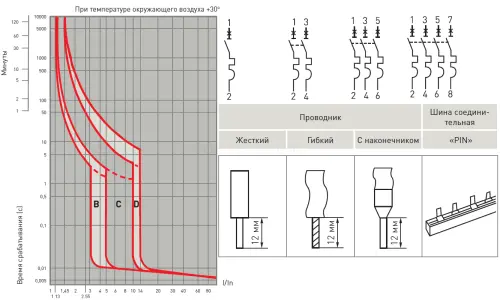

Категория применения А. Характеристика В- срабатывание электромагнитной защиты между
3- и 5-кратным значением номинального тока.
Характеристика С срабатывание электромагнитной защиты между
5- и 10-кратным значением номинального тока.
Характеристика D срабатывание электромагнитной защиты между
10- и 14-кратным значением номинального тока. -установка аварийного контакта АК-47 (слева);
-установка блок-контакт БК-47 (отверстие слева);
-установка расцепителя мин. и макс. напряжения РММ-47(справа);
-установка расцепителя независимого РН-47 (справа)
так же защиты от токов перегрузки и короткого замыкания в
административных, промышленных и жилых зданиях.Выполнен в корпусе стандартного
автоматического выключателя ВА 47-63 EKF 4,5 кА Выключатели производятся в одно-, двух-, трех- и четырехполюсном
исполнениях от 0,5 до 63 А. Пломбируемые панели для защиты от несанкционированного доступа к проводникам.
Монолитная лицевая панель.
Корпус имеет углубления, для естественной вентиляции.
Индикаторное окошко состояния контактов.
Автоматическая доводка рукоятки управления. Предельная коммутационная способность, кА 6
Коммутационная износостойкость, кол-во циклов 10000
Механическая износостойкость, кол-во циклов 20000
Сечение подключаемого провода, мм2 от 1 до 25
Момент затяжки, Н∙м 2,5
Номинальное фазное напряжение частотой 50 Гц, В 240
Номинальное линейное напряжение частотой 50 Гц, В 415
Степень защиты IP 20
Степень защиты аппарата в модульном шкафу IP 40
Время срабатывания при коротком замыкании не более, с 0,01
Климатическое исполнение УХЛ4
Диапазон рабочих температур, °С от -40 до +50
Категория применения А. Характеристика В- срабатывание электромагнитной защиты между
3- и 5-кратным значением номинального тока.
Характеристика С срабатывание электромагнитной защиты между
5- и 10-кратным значением номинального тока.
Характеристика D срабатывание электромагнитной защиты между
10- и 14-кратным значением номинального тока. -установка аварийного контакта АК-47 (слева);
-установка блок-контакт БК-47 (отверстие слева);
-установка расцепителя мин. и макс. напряжения РММ-47(справа);
-установка расцепителя независимого РН-47 (справа)
Номинальный ток
:
32А
Количество полюсов
:
3P
Характеристика срабатывания
?
:
B
Характеристика срабатывания (кривая)
Номинальная отключающая способность
:
6 кА
Тип расцепителя
:
Нерег. тепловой и ЭМ
Тип напряжения (род тока)
:
AC (на перемен. ток)
Производитель
:
EKF
334.02 руб.
Быстрый просмотр
ВА 47-63 6кА — предназначены для управления участками электрических цепей, а
так же защиты от токов перегрузки и короткого замыкания в
административных, промышленных и жилых зданиях.Выполнен в корпусе стандартного
автоматического выключателя ВА 47-63 EKF 4,5 кА Выключатели производятся в одно-, двух-, трех- и четырехполюсном
исполнениях от 0,5 до 63 А. Пломбируемые панели для защиты от несанкционированного доступа к проводникам.
Монолитная лицевая панель.
Корпус имеет углубления, для естественной вентиляции.
Индикаторное окошко состояния контактов.
Автоматическая доводка рукоятки управления. Предельная коммутационная способность, кА 6
Коммутационная износостойкость, кол-во циклов 10000
Механическая износостойкость, кол-во циклов 20000
Сечение подключаемого провода, мм2 от 1 до 25
Момент затяжки, Н∙м 2,5
Номинальное фазное напряжение частотой 50 Гц, В 240
Номинальное линейное напряжение частотой 50 Гц, В 415
Степень защиты IP 20
Степень защиты аппарата в модульном шкафу IP 40
Время срабатывания при коротком замыкании не более, с 0,01
Климатическое исполнение УХЛ4
Диапазон рабочих температур, °С от -40 до +50
Категория применения А. Характеристика В- срабатывание электромагнитной защиты между
3- и 5-кратным значением номинального тока.
Характеристика С срабатывание электромагнитной защиты между
5- и 10-кратным значением номинального тока.
Характеристика D срабатывание электромагнитной защиты между
10- и 14-кратным значением номинального тока. -установка аварийного контакта АК-47 (слева);
-установка блок-контакт БК-47 (отверстие слева);
-установка расцепителя мин. и макс. напряжения РММ-47(справа);
-установка расцепителя независимого РН-47 (справа)
так же защиты от токов перегрузки и короткого замыкания в
административных, промышленных и жилых зданиях.Выполнен в корпусе стандартного
автоматического выключателя ВА 47-63 EKF 4,5 кА Выключатели производятся в одно-, двух-, трех- и четырехполюсном
исполнениях от 0,5 до 63 А. Пломбируемые панели для защиты от несанкционированного доступа к проводникам.
Монолитная лицевая панель.
Корпус имеет углубления, для естественной вентиляции.
Индикаторное окошко состояния контактов.
Автоматическая доводка рукоятки управления. Предельная коммутационная способность, кА 6
Коммутационная износостойкость, кол-во циклов 10000
Механическая износостойкость, кол-во циклов 20000
Сечение подключаемого провода, мм2 от 1 до 25
Момент затяжки, Н∙м 2,5
Номинальное фазное напряжение частотой 50 Гц, В 240
Номинальное линейное напряжение частотой 50 Гц, В 415
Степень защиты IP 20
Степень защиты аппарата в модульном шкафу IP 40
Время срабатывания при коротком замыкании не более, с 0,01
Климатическое исполнение УХЛ4
Диапазон рабочих температур, °С от -40 до +50
Категория применения А. Характеристика В- срабатывание электромагнитной защиты между
3- и 5-кратным значением номинального тока.
Характеристика С срабатывание электромагнитной защиты между
5- и 10-кратным значением номинального тока.
Характеристика D срабатывание электромагнитной защиты между
10- и 14-кратным значением номинального тока. -установка аварийного контакта АК-47 (слева);
-установка блок-контакт БК-47 (отверстие слева);
-установка расцепителя мин. и макс. напряжения РММ-47(справа);
-установка расцепителя независимого РН-47 (справа)
Номинальный ток
:
50А
Количество полюсов
:
1P
Характеристика срабатывания
?
:
B
Характеристика срабатывания (кривая)
Номинальная отключающая способность
:
6 кА
Тип расцепителя
:
Нерег. тепловой и ЭМ
Тип напряжения (род тока)
:
AC (на перемен. ток)
Производитель
:
EKF
86.09 руб.
Быстрый просмотр
ВА 47-63 — предназначены для управления участками электрических цепей, а
так же защиты от токов перегрузки и короткого замыкания в
административных, промышленных и жилых зданиях. Выключатели производятся в одно-, двух-, трех- и четырехполюсном
исполнениях от 0,5 до 63 А. Пломбируемые панели для защиты от несанкционированного доступа к проводникам.
Монолитная лицевая панель.
Корпус имеет углубления, для естественной вентиляции.
Индикаторное окошко состояния контактов.
Автоматическая доводка рукоятки управления. Предельная коммутационная способность, кА 4,5
Коммутационная износостойкость, кол-во циклов 10000
Механическая износостойкость, кол-во циклов 20000
Сечение подключаемого провода, мм2 от 1 до 25
Момент затяжки, Н∙м 2,5
Номинальное фазное напряжение частотой 50 Гц, В 240
Номинальное линейное напряжение частотой 50 Гц, В 415
Степень защиты IP 20
Степень защиты аппарата в модульном шкафу IP 40
Время срабатывания при коротком замыкании не более, с 0,01
Климатическое исполнение УХЛ4
Диапазон рабочих температур, °С от -40 до +50
Категория применения А. Характеристика В- срабатывание электромагнитной защиты между
3- и 5-кратным значением номинального тока.
Характеристика С срабатывание электромагнитной защиты между
5- и 10-кратным значением номинального тока.
Характеристика D срабатывание электромагнитной защиты между
10- и 14-кратным значением номинального тока. -установка аварийного контакта АК-47 (слева);
-установка блок-контакт БК-47 (отверстие слева);
-установка расцепителя мин. и макс. напряжения РММ-47(справа);
-установка расцепителя независимого РН-47 (справа)
так же защиты от токов перегрузки и короткого замыкания в
административных, промышленных и жилых зданиях. Выключатели производятся в одно-, двух-, трех- и четырехполюсном
исполнениях от 0,5 до 63 А. Пломбируемые панели для защиты от несанкционированного доступа к проводникам.
Монолитная лицевая панель.
Корпус имеет углубления, для естественной вентиляции.
Индикаторное окошко состояния контактов.
Автоматическая доводка рукоятки управления. Предельная коммутационная способность, кА 4,5
Коммутационная износостойкость, кол-во циклов 10000
Механическая износостойкость, кол-во циклов 20000
Сечение подключаемого провода, мм2 от 1 до 25
Момент затяжки, Н∙м 2,5
Номинальное фазное напряжение частотой 50 Гц, В 240
Номинальное линейное напряжение частотой 50 Гц, В 415
Степень защиты IP 20
Степень защиты аппарата в модульном шкафу IP 40
Время срабатывания при коротком замыкании не более, с 0,01
Климатическое исполнение УХЛ4
Диапазон рабочих температур, °С от -40 до +50
Категория применения А. Характеристика В- срабатывание электромагнитной защиты между
3- и 5-кратным значением номинального тока.
Характеристика С срабатывание электромагнитной защиты между
5- и 10-кратным значением номинального тока.
Характеристика D срабатывание электромагнитной защиты между
10- и 14-кратным значением номинального тока. -установка аварийного контакта АК-47 (слева);
-установка блок-контакт БК-47 (отверстие слева);
-установка расцепителя мин. и макс. напряжения РММ-47(справа);
-установка расцепителя независимого РН-47 (справа)
Номинальный ток
:
16А
Количество полюсов
:
1P
Характеристика срабатывания
?
:
B
Характеристика срабатывания (кривая)
Номинальная отключающая способность
:
4,5 кА
Тип расцепителя
:
Нерег. тепловой и ЭМ
Тип напряжения (род тока)
:
AC (на перемен. ток)
Производитель
:
EKF
54.01 руб.
Быстрый просмотр
ВА 47-63 — предназначены для управления участками электрических цепей, а
так же защиты от токов перегрузки и короткого замыкания в
административных, промышленных и жилых зданиях. Выключатели производятся в одно-, двух-, трех- и четырехполюсном
исполнениях от 0,5 до 63 А. Пломбируемые панели для защиты от несанкционированного доступа к проводникам.
Монолитная лицевая панель.
Корпус имеет углубления, для естественной вентиляции.
Индикаторное окошко состояния контактов.
Автоматическая доводка рукоятки управления. Предельная коммутационная способность, кА 4,5
Коммутационная износостойкость, кол-во циклов 10000
Механическая износостойкость, кол-во циклов 20000
Сечение подключаемого провода, мм2 от 1 до 25
Момент затяжки, Н∙м 2,5
Номинальное фазное напряжение частотой 50 Гц, В 240
Номинальное линейное напряжение частотой 50 Гц, В 415
Степень защиты IP 20
Степень защиты аппарата в модульном шкафу IP 40
Время срабатывания при коротком замыкании не более, с 0,01
Климатическое исполнение УХЛ4
Диапазон рабочих температур, °С от -40 до +50
Категория применения А. Характеристика В- срабатывание электромагнитной защиты между
3- и 5-кратным значением номинального тока.
Характеристика С срабатывание электромагнитной защиты между
5- и 10-кратным значением номинального тока.
Характеристика D срабатывание электромагнитной защиты между
10- и 14-кратным значением номинального тока. -установка аварийного контакта АК-47 (слева);
-установка блок-контакт БК-47 (отверстие слева);
-установка расцепителя мин. и макс. напряжения РММ-47(справа);
-установка расцепителя независимого РН-47 (справа)
так же защиты от токов перегрузки и короткого замыкания в
административных, промышленных и жилых зданиях. Выключатели производятся в одно-, двух-, трех- и четырехполюсном
исполнениях от 0,5 до 63 А. Пломбируемые панели для защиты от несанкционированного доступа к проводникам.
Монолитная лицевая панель.
Корпус имеет углубления, для естественной вентиляции.
Индикаторное окошко состояния контактов.
Автоматическая доводка рукоятки управления. Предельная коммутационная способность, кА 4,5
Коммутационная износостойкость, кол-во циклов 10000
Механическая износостойкость, кол-во циклов 20000
Сечение подключаемого провода, мм2 от 1 до 25
Момент затяжки, Н∙м 2,5
Номинальное фазное напряжение частотой 50 Гц, В 240
Номинальное линейное напряжение частотой 50 Гц, В 415
Степень защиты IP 20
Степень защиты аппарата в модульном шкафу IP 40
Время срабатывания при коротком замыкании не более, с 0,01
Климатическое исполнение УХЛ4
Диапазон рабочих температур, °С от -40 до +50
Категория применения А. Характеристика В- срабатывание электромагнитной защиты между
3- и 5-кратным значением номинального тока.
Характеристика С срабатывание электромагнитной защиты между
5- и 10-кратным значением номинального тока.
Характеристика D срабатывание электромагнитной защиты между
10- и 14-кратным значением номинального тока. -установка аварийного контакта АК-47 (слева);
-установка блок-контакт БК-47 (отверстие слева);
-установка расцепителя мин. и макс. напряжения РММ-47(справа);
-установка расцепителя независимого РН-47 (справа)
Номинальный ток
:
4А
Количество полюсов
:
1P
Характеристика срабатывания
?
:
B
Характеристика срабатывания (кривая)
Номинальная отключающая способность
:
4,5 кА
Тип расцепителя
:
Нерег. тепловой и ЭМ
Тип напряжения (род тока)
:
AC (на перемен. ток)
Производитель
:
EKF
71.22 руб.
Быстрый просмотр
ВА 47-63 — предназначены для управления участками электрических цепей, а
так же защиты от токов перегрузки и короткого замыкания в
административных, промышленных и жилых зданиях. Выключатели производятся в одно-, двух-, трех- и четырехполюсном
исполнениях от 0,5 до 63 А. Пломбируемые панели для защиты от несанкционированного доступа к проводникам.
Монолитная лицевая панель.
Корпус имеет углубления, для естественной вентиляции.
Индикаторное окошко состояния контактов.
Автоматическая доводка рукоятки управления. Предельная коммутационная способность, кА 4,5
Коммутационная износостойкость, кол-во циклов 10000
Механическая износостойкость, кол-во циклов 20000
Сечение подключаемого провода, мм2 от 1 до 25
Момент затяжки, Н∙м 2,5
Номинальное фазное напряжение частотой 50 Гц, В 240
Номинальное линейное напряжение частотой 50 Гц, В 415
Степень защиты IP 20
Степень защиты аппарата в модульном шкафу IP 40
Время срабатывания при коротком замыкании не более, с 0,01
Климатическое исполнение УХЛ4
Диапазон рабочих температур, °С от -40 до +50
Категория применения А. Характеристика В- срабатывание электромагнитной защиты между
3- и 5-кратным значением номинального тока.
Характеристика С срабатывание электромагнитной защиты между
5- и 10-кратным значением номинального тока.
Характеристика D срабатывание электромагнитной защиты между
10- и 14-кратным значением номинального тока. -установка аварийного контакта АК-47 (слева);
-установка блок-контакт БК-47 (отверстие слева);
-установка расцепителя мин. и макс. напряжения РММ-47(справа);
-установка расцепителя независимого РН-47 (справа)
так же защиты от токов перегрузки и короткого замыкания в
административных, промышленных и жилых зданиях. Выключатели производятся в одно-, двух-, трех- и четырехполюсном
исполнениях от 0,5 до 63 А. Пломбируемые панели для защиты от несанкционированного доступа к проводникам.
Монолитная лицевая панель.
Корпус имеет углубления, для естественной вентиляции.
Индикаторное окошко состояния контактов.
Автоматическая доводка рукоятки управления. Предельная коммутационная способность, кА 4,5
Коммутационная износостойкость, кол-во циклов 10000
Механическая износостойкость, кол-во циклов 20000
Сечение подключаемого провода, мм2 от 1 до 25
Момент затяжки, Н∙м 2,5
Номинальное фазное напряжение частотой 50 Гц, В 240
Номинальное линейное напряжение частотой 50 Гц, В 415
Степень защиты IP 20
Степень защиты аппарата в модульном шкафу IP 40
Время срабатывания при коротком замыкании не более, с 0,01
Климатическое исполнение УХЛ4
Диапазон рабочих температур, °С от -40 до +50
Категория применения А. Характеристика В- срабатывание электромагнитной защиты между
3- и 5-кратным значением номинального тока.
Характеристика С срабатывание электромагнитной защиты между
5- и 10-кратным значением номинального тока.
Характеристика D срабатывание электромагнитной защиты между
10- и 14-кратным значением номинального тока. -установка аварийного контакта АК-47 (слева);
-установка блок-контакт БК-47 (отверстие слева);
-установка расцепителя мин. и макс. напряжения РММ-47(справа);
-установка расцепителя независимого РН-47 (справа)
Номинальный ток
:
1,6А
Количество полюсов
:
4P
Характеристика срабатывания
?
:
C
Характеристика срабатывания (кривая)
Номинальная отключающая способность
:
4,5 кА
Тип расцепителя
:
Нерег. тепловой и ЭМ
Тип напряжения (род тока)
:
AC (на перемен. ток)
Производитель
:
EKF
291.47 руб.
Быстрый просмотр
ВА 47-63 — предназначены для управления участками электрических цепей, а
так же защиты от токов перегрузки и короткого замыкания в
административных, промышленных и жилых зданиях. Выключатели производятся в одно-, двух-, трех- и четырехполюсном
исполнениях от 0,5 до 63 А. Пломбируемые панели для защиты от несанкционированного доступа к проводникам.
Монолитная лицевая панель.
Корпус имеет углубления, для естественной вентиляции.
Индикаторное окошко состояния контактов.
Автоматическая доводка рукоятки управления. Предельная коммутационная способность, кА 4,5
Коммутационная износостойкость, кол-во циклов 10000
Механическая износостойкость, кол-во циклов 20000
Сечение подключаемого провода, мм2 от 1 до 25
Момент затяжки, Н∙м 2,5
Номинальное фазное напряжение частотой 50 Гц, В 240
Номинальное линейное напряжение частотой 50 Гц, В 415
Степень защиты IP 20
Степень защиты аппарата в модульном шкафу IP 40
Время срабатывания при коротком замыкании не более, с 0,01
Климатическое исполнение УХЛ4
Диапазон рабочих температур, °С от -40 до +50
Категория применения А. Характеристика В- срабатывание электромагнитной защиты между
3- и 5-кратным значением номинального тока.
Характеристика С срабатывание электромагнитной защиты между
5- и 10-кратным значением номинального тока.
Характеристика D срабатывание электромагнитной защиты между
10- и 14-кратным значением номинального тока. -установка аварийного контакта АК-47 (слева);
-установка блок-контакт БК-47 (отверстие слева);
-установка расцепителя мин. и макс. напряжения РММ-47(справа);
-установка расцепителя независимого РН-47 (справа)
так же защиты от токов перегрузки и короткого замыкания в
административных, промышленных и жилых зданиях. Выключатели производятся в одно-, двух-, трех- и четырехполюсном
исполнениях от 0,5 до 63 А. Пломбируемые панели для защиты от несанкционированного доступа к проводникам.
Монолитная лицевая панель.
Корпус имеет углубления, для естественной вентиляции.
Индикаторное окошко состояния контактов.
Автоматическая доводка рукоятки управления. Предельная коммутационная способность, кА 4,5
Коммутационная износостойкость, кол-во циклов 10000
Механическая износостойкость, кол-во циклов 20000
Сечение подключаемого провода, мм2 от 1 до 25
Момент затяжки, Н∙м 2,5
Номинальное фазное напряжение частотой 50 Гц, В 240
Номинальное линейное напряжение частотой 50 Гц, В 415
Степень защиты IP 20
Степень защиты аппарата в модульном шкафу IP 40
Время срабатывания при коротком замыкании не более, с 0,01
Климатическое исполнение УХЛ4
Диапазон рабочих температур, °С от -40 до +50
Категория применения А. Характеристика В- срабатывание электромагнитной защиты между
3- и 5-кратным значением номинального тока.
Характеристика С срабатывание электромагнитной защиты между
5- и 10-кратным значением номинального тока.
Характеристика D срабатывание электромагнитной защиты между
10- и 14-кратным значением номинального тока. -установка аварийного контакта АК-47 (слева);
-установка блок-контакт БК-47 (отверстие слева);
-установка расцепителя мин. и макс. напряжения РММ-47(справа);
-установка расцепителя независимого РН-47 (справа)
Номинальный ток
:
5А
Количество полюсов
:
3P
Характеристика срабатывания
?
:
C
Характеристика срабатывания (кривая)
Номинальная отключающая способность
:
4,5 кА
Тип расцепителя
:
Нерег. тепловой и ЭМ
Тип напряжения (род тока)
:
AC (на перемен. ток)
Производитель
:
EKF
203.15 руб.
Быстрый просмотр
Малогабаритные автоматические выключатели серии NXB-63 и NXB-63(S/H) применяются в цепях с частотой переменного тока 50/60 Гц, с номинальным напряжением до 240/415 В и номинальным током до 63 А. Они имеют защиту от перегрузки и короткого замыкания, а также могут использоваться для нечастого включения цепи при обычных условиях.
Количество полюсов:3;
Степень защиты (IP):IP20;
Габаритные и установочные размеры (ШхВхГ), мм:54х80х77,8;
Номинальный ток, А:63;
Номинальное напряжение изоляции, В:300;
Степень загрязнения среды:2;
Номинальная отключающая способность, кА:4.5;
Механическая износостойкость, циклов:20000;
Тип расцепителя:Термомагнитный;
Электрическая износостойкость, циклов:10000;
Стандарты:IEC 60898-1 IEC 60947-2;
Частота, Гц:50...60;
Предел электромагнитного отключения (*In):10...14;
Род тока:AC;
Характеристика срабатывания (кривая тока):D;
Рабочая температура окружающей среды, °C:-35...+70;
Номинальное импульсное выдерживаемое напряжение, кВ:4;
Номинальное напряжение, В:400;
Ширина в числах модульных расстояний:3;
Количество защищенных полюсов:3;
Количество полюсов:3;
Степень защиты (IP):IP20;
Габаритные и установочные размеры (ШхВхГ), мм:54х80х77,8;
Номинальный ток, А:63;
Номинальное напряжение изоляции, В:300;
Степень загрязнения среды:2;
Номинальная отключающая способность, кА:4.5;
Механическая износостойкость, циклов:20000;
Тип расцепителя:Термомагнитный;
Электрическая износостойкость, циклов:10000;
Стандарты:IEC 60898-1 IEC 60947-2;
Частота, Гц:50...60;
Предел электромагнитного отключения (*In):10...14;
Род тока:AC;
Характеристика срабатывания (кривая тока):D;
Рабочая температура окружающей среды, °C:-35...+70;
Номинальное импульсное выдерживаемое напряжение, кВ:4;
Номинальное напряжение, В:400;
Ширина в числах модульных расстояний:3;
Количество защищенных полюсов:3;
Номинальный ток
:
63А
Количество полюсов
:
3P
Характеристика срабатывания
?
:
D
Характеристика срабатывания (кривая)
Номинальная отключающая способность
:
4,5 кА
Тип расцепителя
:
Нерег. тепловой и ЭМ
Тип напряжения (род тока)
:
AC (на перемен. ток)
Производитель
:
CHINT
1 144.31 руб.
Быстрый просмотр
Малогабаритные автоматические выключатели серии NXB-63 и NXB-63(S/H) применяются в цепях с частотой переменного тока 50/60 Гц, с номинальным напряжением до 240/415 В и номинальным током до 63 А. Они имеют защиту от перегрузки и короткого замыкания, а также могут использоваться для нечастого включения цепи при обычных условиях.
Количество полюсов:3;
Степень защиты (IP):IP20;
Габаритные и установочные размеры (ШхВхГ), мм:54х80х77,8;
Номинальный ток, А:32;
Номинальное напряжение изоляции, В:300;
Степень загрязнения среды:2;
Номинальная отключающая способность, кА:4.5;
Механическая износостойкость, циклов:20000;
Тип расцепителя:Термомагнитный;
Электрическая износостойкость, циклов:10000;
Стандарты:IEC 60898-1 IEC 60947-2;
Частота, Гц:50...60;
Предел электромагнитного отключения (*In):3...5;
Род тока:AC;
Характеристика срабатывания (кривая тока):B;
Рабочая температура окружающей среды, °C:-35...+70;
Номинальное импульсное выдерживаемое напряжение, кВ:4;
Номинальное напряжение, В:400;
Ширина в числах модульных расстояний:3;
Количество защищенных полюсов:3;
Количество полюсов:3;
Степень защиты (IP):IP20;
Габаритные и установочные размеры (ШхВхГ), мм:54х80х77,8;
Номинальный ток, А:32;
Номинальное напряжение изоляции, В:300;
Степень загрязнения среды:2;
Номинальная отключающая способность, кА:4.5;
Механическая износостойкость, циклов:20000;
Тип расцепителя:Термомагнитный;
Электрическая износостойкость, циклов:10000;
Стандарты:IEC 60898-1 IEC 60947-2;
Частота, Гц:50...60;
Предел электромагнитного отключения (*In):3...5;
Род тока:AC;
Характеристика срабатывания (кривая тока):B;
Рабочая температура окружающей среды, °C:-35...+70;
Номинальное импульсное выдерживаемое напряжение, кВ:4;
Номинальное напряжение, В:400;
Ширина в числах модульных расстояний:3;
Количество защищенных полюсов:3;
Номинальный ток
:
32А
Количество полюсов
:
3P
Характеристика срабатывания
?
:
B
Характеристика срабатывания (кривая)
Номинальная отключающая способность
:
4,5 кА
Тип расцепителя
:
Нерег. тепловой и ЭМ
Тип напряжения (род тока)
:
AC (на перемен. ток)
Производитель
:
CHINT
849.68 руб.
Быстрый просмотр
Малогабаритные автоматические выключатели серии NXB-63 и NXB-63(S/H) применяются в цепях с частотой переменного тока 50/60 Гц, с номинальным напряжением до 240/415 В и номинальным током до 63 А. Они имеют защиту от перегрузки и короткого замыкания, а также могут использоваться для нечастого включения цепи при обычных условиях.
Количество полюсов:1;
Степень защиты (IP):IP20;
Габаритные и установочные размеры (ШхВхГ), мм:18х80х77,8;
Номинальный ток, А:50;
Номинальное напряжение изоляции, В:300;
Степень загрязнения среды:2;
Номинальная отключающая способность, кА:4.5;
Механическая износостойкость, циклов:20000;
Тип расцепителя:Термомагнитный;
Электрическая износостойкость, циклов:10000;
Стандарты:IEC 60898-1 IEC 60947-2;
Частота, Гц:50...60;
Предел электромагнитного отключения (*In):3...5;
Род тока:AC;
Характеристика срабатывания (кривая тока):B;
Рабочая температура окружающей среды, °C:-35...+70;
Номинальное импульсное выдерживаемое напряжение, кВ:4;
Номинальное напряжение, В:230;
Ширина в числах модульных расстояний:1;
Количество защищенных полюсов:1;
Количество полюсов:1;
Степень защиты (IP):IP20;
Габаритные и установочные размеры (ШхВхГ), мм:18х80х77,8;
Номинальный ток, А:50;
Номинальное напряжение изоляции, В:300;
Степень загрязнения среды:2;
Номинальная отключающая способность, кА:4.5;
Механическая износостойкость, циклов:20000;
Тип расцепителя:Термомагнитный;
Электрическая износостойкость, циклов:10000;
Стандарты:IEC 60898-1 IEC 60947-2;
Частота, Гц:50...60;
Предел электромагнитного отключения (*In):3...5;
Род тока:AC;
Характеристика срабатывания (кривая тока):B;
Рабочая температура окружающей среды, °C:-35...+70;
Номинальное импульсное выдерживаемое напряжение, кВ:4;
Номинальное напряжение, В:230;
Ширина в числах модульных расстояний:1;
Количество защищенных полюсов:1;
Номинальный ток
:
50А
Количество полюсов
:
1P
Характеристика срабатывания
?
:
B
Характеристика срабатывания (кривая)
Номинальная отключающая способность
:
4,5 кА
Тип расцепителя
:
Нерег. тепловой и ЭМ
Тип напряжения (род тока)
:
AC (на перемен. ток)
Производитель
:
CHINT
356.55 руб.
Быстрый просмотр
Малогабаритные автоматические выключатели серии NXB-63 и NXB-63(S/H) применяются в цепях с частотой переменного тока 50/60 Гц, с номинальным напряжением до 240/415 В и номинальным током до 63 А. Они имеют защиту от перегрузки и короткого замыкания, а также могут использоваться для нечастого включения цепи при обычных условиях.
Количество полюсов:4;
Степень защиты (IP):IP20;
Инструкция по монтажу:E-com/Catalog/Инструкции/NXB-63 (H) - Инструкция по монтажу.pdf;
Габаритные и установочные размеры (ШхВхГ), мм:72х80х77,8;
Номинальный ток, А:1;
Номинальное напряжение изоляции, В:500;
Степень загрязнения среды:2;
Номинальная отключающая способность, кА:10;
Механическая износостойкость, циклов:10000;
Тип расцепителя:Термомагнитный;
Электрическая износостойкость, циклов:3000;
Стандарты:IEC 60898-1 IEC 60947-2;
Частота, Гц:50...60;
Предел электромагнитного отключения (*In):3...5;
Род тока:AC;
Характеристика срабатывания (кривая тока):B;
Рабочая температура окружающей среды, °C:-35...+70;
Номинальное импульсное выдерживаемое напряжение, кВ:4;
Номинальное напряжение, В:400;
Ширина в числах модульных расстояний:4;
Количество защищенных полюсов:4;
NXB-63 (40)(H, S) - NXB-63 (H) - Инструкция по монтажу.pdf:https://chint.ru/upload/iblock/181/jbr154dr8fp73vevi82war49exf4zu6f/NXB-63 (H) - Инструкция по монтажу.pdf;
NXB-63 (H) NXB-63 (H) - Инструкция по монтажу.pdf:https://chint.ru/upload/iblock/181/jbr154dr8fp73vevi82war49exf4zu6f/NXB-63 (H) - Инструкция по монтажу.pdf;
NXB-63 (H) NXB-63 (H) - Инструкция по монтажу.pdf:https://chint.ru/upload/iblock/181/jbr154dr8fp73vevi82war49exf4zu6f/NXB-63 (H) - Инструкция по монтажу.pdf;
NXB-63 (H)
Количество полюсов:4;
Степень защиты (IP):IP20;
Инструкция по монтажу:E-com/Catalog/Инструкции/NXB-63 (H) - Инструкция по монтажу.pdf;
Габаритные и установочные размеры (ШхВхГ), мм:72х80х77,8;
Номинальный ток, А:1;
Номинальное напряжение изоляции, В:500;
Степень загрязнения среды:2;
Номинальная отключающая способность, кА:10;
Механическая износостойкость, циклов:10000;
Тип расцепителя:Термомагнитный;
Электрическая износостойкость, циклов:3000;
Стандарты:IEC 60898-1 IEC 60947-2;
Частота, Гц:50...60;
Предел электромагнитного отключения (*In):3...5;
Род тока:AC;
Характеристика срабатывания (кривая тока):B;
Рабочая температура окружающей среды, °C:-35...+70;
Номинальное импульсное выдерживаемое напряжение, кВ:4;
Номинальное напряжение, В:400;
Ширина в числах модульных расстояний:4;
Количество защищенных полюсов:4;
NXB-63 (40)(H, S) - NXB-63 (H) - Инструкция по монтажу.pdf:https://chint.ru/upload/iblock/181/jbr154dr8fp73vevi82war49exf4zu6f/NXB-63 (H) - Инструкция по монтажу.pdf;
NXB-63 (H) NXB-63 (H) - Инструкция по монтажу.pdf:https://chint.ru/upload/iblock/181/jbr154dr8fp73vevi82war49exf4zu6f/NXB-63 (H) - Инструкция по монтажу.pdf;
NXB-63 (H) NXB-63 (H) - Инструкция по монтажу.pdf:https://chint.ru/upload/iblock/181/jbr154dr8fp73vevi82war49exf4zu6f/NXB-63 (H) - Инструкция по монтажу.pdf;
NXB-63 (H)
Номинальный ток
:
1А
Количество полюсов
:
4P
Характеристика срабатывания
?
:
B
Характеристика срабатывания (кривая)
Номинальная отключающая способность
:
10 кА
Тип расцепителя
:
Нерег. тепловой и ЭМ
Тип напряжения (род тока)
:
AC (на перемен. ток)
Производитель
:
CHINT
3 019.44 руб.
Быстрый просмотр
Малогабаритные автоматические выключатели серии NXB-63 и NXB-63(S/H) применяются в цепях с частотой переменного тока 50/60 Гц, с номинальным напряжением до 240/415 В и номинальным током до 63 А. Они имеют защиту от перегрузки и короткого замыкания, а также могут использоваться для нечастого включения цепи при обычных условиях.
Количество полюсов:2;
Степень защиты (IP):IP20;
Инструкция по монтажу:E-com/Catalog/Инструкции/NXB-63 (H) - Инструкция по монтажу.pdf;
Габаритные и установочные размеры (ШхВхГ), мм:36х80х77,8;
Номинальный ток, А:16;
Номинальное напряжение изоляции, В:500;
Степень загрязнения среды:2;
Номинальная отключающая способность, кА:10;
Механическая износостойкость, циклов:10000;
Тип расцепителя:Термомагнитный;
Электрическая износостойкость, циклов:3000;
Стандарты:IEC 60898-1 IEC 60947-2;
Частота, Гц:50...60;
Предел электромагнитного отключения (*In):10...14;
Род тока:AC;
Характеристика срабатывания (кривая тока):D;
Рабочая температура окружающей среды, °C:-35...+70;
Номинальное импульсное выдерживаемое напряжение, кВ:4;
Номинальное напряжение, В:400;
Ширина в числах модульных расстояний:2;
Количество защищенных полюсов:2;
NXB-63 (40)(H, S) - NXB-63 (H) - Инструкция по монтажу.pdf:https://chint.ru/upload/iblock/181/jbr154dr8fp73vevi82war49exf4zu6f/NXB-63 (H) - Инструкция по монтажу.pdf;
NXB-63 (H) NXB-63 (H) - Инструкция по монтажу.pdf:https://chint.ru/upload/iblock/181/jbr154dr8fp73vevi82war49exf4zu6f/NXB-63 (H) - Инструкция по монтажу.pdf;
NXB-63 (H) NXB-63 (H) - Инструкция по монтажу.pdf:https://chint.ru/upload/iblock/181/jbr154dr8fp73vevi82war49exf4zu6f/NXB-63 (H) - Инструкция по монтажу.pdf;
NXB-63 (H)
Количество полюсов:2;
Степень защиты (IP):IP20;
Инструкция по монтажу:E-com/Catalog/Инструкции/NXB-63 (H) - Инструкция по монтажу.pdf;
Габаритные и установочные размеры (ШхВхГ), мм:36х80х77,8;
Номинальный ток, А:16;
Номинальное напряжение изоляции, В:500;
Степень загрязнения среды:2;
Номинальная отключающая способность, кА:10;
Механическая износостойкость, циклов:10000;
Тип расцепителя:Термомагнитный;
Электрическая износостойкость, циклов:3000;
Стандарты:IEC 60898-1 IEC 60947-2;
Частота, Гц:50...60;
Предел электромагнитного отключения (*In):10...14;
Род тока:AC;
Характеристика срабатывания (кривая тока):D;
Рабочая температура окружающей среды, °C:-35...+70;
Номинальное импульсное выдерживаемое напряжение, кВ:4;
Номинальное напряжение, В:400;
Ширина в числах модульных расстояний:2;
Количество защищенных полюсов:2;
NXB-63 (40)(H, S) - NXB-63 (H) - Инструкция по монтажу.pdf:https://chint.ru/upload/iblock/181/jbr154dr8fp73vevi82war49exf4zu6f/NXB-63 (H) - Инструкция по монтажу.pdf;
NXB-63 (H) NXB-63 (H) - Инструкция по монтажу.pdf:https://chint.ru/upload/iblock/181/jbr154dr8fp73vevi82war49exf4zu6f/NXB-63 (H) - Инструкция по монтажу.pdf;
NXB-63 (H) NXB-63 (H) - Инструкция по монтажу.pdf:https://chint.ru/upload/iblock/181/jbr154dr8fp73vevi82war49exf4zu6f/NXB-63 (H) - Инструкция по монтажу.pdf;
NXB-63 (H)
Номинальный ток
:
16А
Количество полюсов
:
2P
Характеристика срабатывания
?
:
D
Характеристика срабатывания (кривая)
Номинальная отключающая способность
:
10 кА
Тип расцепителя
:
Нерег. тепловой и ЭМ
Тип напряжения (род тока)
:
AC (на перемен. ток)
Производитель
:
CHINT
1 544.26 руб.
Быстрый просмотр
Малогабаритные автоматические выключатели серии NXB-63 и NXB-63(S/H) применяются в цепях с частотой переменного тока 50/60 Гц, с номинальным напряжением до 240/415 В и номинальным током до 63 А. Они имеют защиту от перегрузки и короткого замыкания, а также могут использоваться для нечастого включения цепи при обычных условиях.
Количество полюсов:1+N;
Степень защиты (IP):IP20;
Инструкция по монтажу:E-com/Catalog/Инструкции/NXB-63 (H) - Инструкция по монтажу.pdf;
Габаритные и установочные размеры (ШхВхГ), мм:36х80х77,8;
Номинальный ток, А:50;
Номинальное напряжение изоляции, В:300;
Степень загрязнения среды:2;
Номинальная отключающая способность, кА:6;
Механическая износостойкость, циклов:20000;
Тип расцепителя:Термомагнитный;
Электрическая износостойкость, циклов:10000;
Стандарты:IEC 60898-1 IEC 60947-2;
Частота, Гц:50...60;
Предел электромагнитного отключения (*In):3...5;
Род тока:AC;
Характеристика срабатывания (кривая тока):B;
Рабочая температура окружающей среды, °C:-35...+70;
Номинальное импульсное выдерживаемое напряжение, кВ:4;
Номинальное напряжение, В:230;
Ширина в числах модульных расстояний:2;
Количество защищенных полюсов:2;
NXB-63 (40)(H, S) - NXB-63 (H) - Инструкция по монтажу.pdf:https://chint.ru/upload/iblock/181/jbr154dr8fp73vevi82war49exf4zu6f/NXB-63 (H) - Инструкция по монтажу.pdf;
NXB-63 (H) NXB-63 (H) - Инструкция по монтажу.pdf:https://chint.ru/upload/iblock/181/jbr154dr8fp73vevi82war49exf4zu6f/NXB-63 (H) - Инструкция по монтажу.pdf;
NXB-63 (H) NXB-63 (H) - Инструкция по монтажу.pdf:https://chint.ru/upload/iblock/181/jbr154dr8fp73vevi82war49exf4zu6f/NXB-63 (H) - Инструкция по монтажу.pdf;
NXB-63 (H)
Количество полюсов:1+N;
Степень защиты (IP):IP20;
Инструкция по монтажу:E-com/Catalog/Инструкции/NXB-63 (H) - Инструкция по монтажу.pdf;
Габаритные и установочные размеры (ШхВхГ), мм:36х80х77,8;
Номинальный ток, А:50;
Номинальное напряжение изоляции, В:300;
Степень загрязнения среды:2;
Номинальная отключающая способность, кА:6;
Механическая износостойкость, циклов:20000;
Тип расцепителя:Термомагнитный;
Электрическая износостойкость, циклов:10000;
Стандарты:IEC 60898-1 IEC 60947-2;
Частота, Гц:50...60;
Предел электромагнитного отключения (*In):3...5;
Род тока:AC;
Характеристика срабатывания (кривая тока):B;
Рабочая температура окружающей среды, °C:-35...+70;
Номинальное импульсное выдерживаемое напряжение, кВ:4;
Номинальное напряжение, В:230;
Ширина в числах модульных расстояний:2;
Количество защищенных полюсов:2;
NXB-63 (40)(H, S) - NXB-63 (H) - Инструкция по монтажу.pdf:https://chint.ru/upload/iblock/181/jbr154dr8fp73vevi82war49exf4zu6f/NXB-63 (H) - Инструкция по монтажу.pdf;
NXB-63 (H) NXB-63 (H) - Инструкция по монтажу.pdf:https://chint.ru/upload/iblock/181/jbr154dr8fp73vevi82war49exf4zu6f/NXB-63 (H) - Инструкция по монтажу.pdf;
NXB-63 (H) NXB-63 (H) - Инструкция по монтажу.pdf:https://chint.ru/upload/iblock/181/jbr154dr8fp73vevi82war49exf4zu6f/NXB-63 (H) - Инструкция по монтажу.pdf;
NXB-63 (H)
Номинальный ток
:
50А
Количество полюсов
:
2P
Характеристика срабатывания
?
:
B
Характеристика срабатывания (кривая)
Номинальная отключающая способность
:
6 кА
Тип расцепителя
:
Нерег. тепловой и ЭМ
Тип напряжения (род тока)
:
AC (на перемен. ток)
Производитель
:
CHINT
1 046.06 руб.
Быстрый просмотр
Автоматические выключатели NXB-125 применяются в электрических цепях с напряжением 240/415 В и частотой 50/60 Гц, с номинальным током до 125 А. Они предназначены для нечастых включений цепи при номинальном токе, а также защиты вводно-распределительных и групповых цепей от перегрузки и короткого замыкания во вводно-распределительных щитах жилых и административных зданий, а также в промышленности.
Количество полюсов:1;
Степень защиты (IP):IP20;
Габаритные и установочные размеры (ШхВхГ), мм:18х80х77,8;
Номинальный ток, А:80;
Номинальное напряжение изоляции, В:500;
Степень загрязнения среды:2;
Номинальная отключающая способность, кА:10;
Механическая износостойкость, циклов:20000;
Тип расцепителя:Термомагнитный;
Электрическая износостойкость, циклов:6000;
Стандарты:IEC 60898-1;
Частота, Гц:50...60;
Предел электромагнитного отключения (*In):10...14;
Род тока:AC;
Характеристика срабатывания (кривая тока):D;
Рабочая температура окружающей среды, °C:-25...+40;
Номинальное импульсное выдерживаемое напряжение, кВ:4;
Номинальное напряжение, В:230;
Ширина в числах модульных расстояний:1.5;
Количество защищенных полюсов:1;
Количество полюсов:1;
Степень защиты (IP):IP20;
Габаритные и установочные размеры (ШхВхГ), мм:18х80х77,8;
Номинальный ток, А:80;
Номинальное напряжение изоляции, В:500;
Степень загрязнения среды:2;
Номинальная отключающая способность, кА:10;
Механическая износостойкость, циклов:20000;
Тип расцепителя:Термомагнитный;
Электрическая износостойкость, циклов:6000;
Стандарты:IEC 60898-1;
Частота, Гц:50...60;
Предел электромагнитного отключения (*In):10...14;
Род тока:AC;
Характеристика срабатывания (кривая тока):D;
Рабочая температура окружающей среды, °C:-25...+40;
Номинальное импульсное выдерживаемое напряжение, кВ:4;
Номинальное напряжение, В:230;
Ширина в числах модульных расстояний:1.5;
Количество защищенных полюсов:1;
Номинальный ток
:
80А
Количество полюсов
:
1P
Характеристика срабатывания
?
:
D
Характеристика срабатывания (кривая)
Номинальная отключающая способность
:
10 кА
Тип расцепителя
:
Нерег. тепловой и ЭМ
Тип напряжения (род тока)
:
AC (на перемен. ток)
Производитель
:
CHINT
1 282.90 руб.
Быстрый просмотр
Автоматические выключатели NBP-63R применяются в электрических цепях с напряжением 240/415 В и частотой 50/60 Гц, с номинальным током до 63А. Они предназначены для нечастых включений цепи при номинальном токе, а также защиты распределительных и групповых цепей от перегрузки и короткого замыкания в распределительных щитах жилых и административных зданий, а также в промышленности.
Количество полюсов:2;
Степень защиты (IP):IP20;
Габаритные и установочные размеры (ШхВхГ), мм:36x89x79;
Номинальный ток, А:6;
Номинальное напряжение изоляции, В:440;
Степень загрязнения среды:2;
Номинальная отключающая способность, кА:15;
Механическая износостойкость, циклов:20000;
Тип расцепителя:Термомагнитный;
Электрическая износостойкость, циклов:10000;
Стандарты:IEC60947-2;
Частота, Гц:50...60;
Предел электромагнитного отключения (*In):8;
Род тока:AC;
Характеристика срабатывания (кривая тока):C;
Рабочая температура окружающей среды, °C:-30 ...+70;
Номинальное импульсное выдерживаемое напряжение, кВ:6;
Номинальное напряжение, В:400;
Ширина в числах модульных расстояний:2;
Количество защищенных полюсов:2;
Количество полюсов:2;
Степень защиты (IP):IP20;
Габаритные и установочные размеры (ШхВхГ), мм:36x89x79;
Номинальный ток, А:6;
Номинальное напряжение изоляции, В:440;
Степень загрязнения среды:2;
Номинальная отключающая способность, кА:15;
Механическая износостойкость, циклов:20000;
Тип расцепителя:Термомагнитный;
Электрическая износостойкость, циклов:10000;
Стандарты:IEC60947-2;
Частота, Гц:50...60;
Предел электромагнитного отключения (*In):8;
Род тока:AC;
Характеристика срабатывания (кривая тока):C;
Рабочая температура окружающей среды, °C:-30 ...+70;
Номинальное импульсное выдерживаемое напряжение, кВ:6;
Номинальное напряжение, В:400;
Ширина в числах модульных расстояний:2;
Количество защищенных полюсов:2;
Номинальный ток
:
6А
Количество полюсов
:
2P
Номинальная отключающая способность
:
15 кА
Тип расцепителя
:
Нерег. тепловой и ЭМ
Тип напряжения (род тока)
:
AC (на перемен. ток)
Производитель
:
CHINT
6 631.10 руб.
Быстрый просмотр
Защищают распределительные и групповые цепи от короткого замыкания. Автоматические выключатели NB8-63M используются в коммерческих и промышленных системах распределения энергии.
Количество полюсов:3;
Степень защиты (IP):IP20;
Габаритные и установочные размеры (ШхВхГ), мм:54x86x76,2;
Номинальный ток, А:32;
Номинальное напряжение изоляции, В:500;
Степень загрязнения среды:3;
Номинальная отключающая способность, кА:10;
Механическая износостойкость, циклов:20000;
Тип расцепителя:Электромагнитный;
Электрическая износостойкость, циклов:10000;
Частота, Гц:50;
Предел электромагнитного отключения (*In):6,4...9,6;
Род тока:AC;
Характеристика срабатывания (кривая тока):L;
Рабочая температура окружающей среды, °C:-35...+70;
Номинальное импульсное выдерживаемое напряжение, кВ:6;
Номинальное напряжение, В:400;
Ширина в числах модульных расстояний:3;
Количество защищенных полюсов:3;
Количество полюсов:3;
Степень защиты (IP):IP20;
Габаритные и установочные размеры (ШхВхГ), мм:54x86x76,2;
Номинальный ток, А:32;
Номинальное напряжение изоляции, В:500;
Степень загрязнения среды:3;
Номинальная отключающая способность, кА:10;
Механическая износостойкость, циклов:20000;
Тип расцепителя:Электромагнитный;
Электрическая износостойкость, циклов:10000;
Частота, Гц:50;
Предел электромагнитного отключения (*In):6,4...9,6;
Род тока:AC;
Характеристика срабатывания (кривая тока):L;
Рабочая температура окружающей среды, °C:-35...+70;
Номинальное импульсное выдерживаемое напряжение, кВ:6;
Номинальное напряжение, В:400;
Ширина в числах модульных расстояний:3;
Количество защищенных полюсов:3;
Номинальный ток
:
32А
Количество полюсов
:
3P
Характеристика срабатывания
?
:
L
Характеристика срабатывания (кривая)
Номинальная отключающая способность
:
10 кА
Тип расцепителя
:
с электромагнитным, без теплового
Тип напряжения (род тока)
:
AC (на перемен. ток)
Производитель
:
CHINT
2 287.23 руб.
Быстрый просмотр
Модульные автоматические выключатели защищают распределительные и групповые цепи от перегрузок и токов короткого замыкания. Автоматические выключатели NB8-40J используются в бытовых установках, а также в коммерческих и промышленных системах распределения энергии.
Количество полюсов:4;
Степень защиты (IP):IP20;
Габаритные и установочные размеры (ШхВхГ), мм:54x86x79;
Номинальный ток, А:3;
Номинальное напряжение изоляции, В:500;
Степень загрязнения среды:3;
Номинальная отключающая способность, кА:4.5;
Механическая износостойкость, циклов:15000;
Тип расцепителя:Термомагнитный;
Электрическая износостойкость, циклов:10000;
Частота, Гц:50;
Предел электромагнитного отключения (*In):10...16;
Род тока:AC;
Характеристика срабатывания (кривая тока):D;
Рабочая температура окружающей среды, °C:-35...+70;
Номинальное импульсное выдерживаемое напряжение, кВ:4;
Номинальное напряжение, В:400;
Ширина в числах модульных расстояний:3;
Количество защищенных полюсов:4;
Количество полюсов:4;
Степень защиты (IP):IP20;
Габаритные и установочные размеры (ШхВхГ), мм:54x86x79;
Номинальный ток, А:3;
Номинальное напряжение изоляции, В:500;
Степень загрязнения среды:3;
Номинальная отключающая способность, кА:4.5;
Механическая износостойкость, циклов:15000;
Тип расцепителя:Термомагнитный;
Электрическая износостойкость, циклов:10000;
Частота, Гц:50;
Предел электромагнитного отключения (*In):10...16;
Род тока:AC;
Характеристика срабатывания (кривая тока):D;
Рабочая температура окружающей среды, °C:-35...+70;
Номинальное импульсное выдерживаемое напряжение, кВ:4;
Номинальное напряжение, В:400;
Ширина в числах модульных расстояний:3;
Количество защищенных полюсов:4;
Номинальный ток
:
3А
Количество полюсов
:
4P
Характеристика срабатывания
?
:
D
Характеристика срабатывания (кривая)
Номинальная отключающая способность
:
4,5 кА
Тип расцепителя
:
Нерег. тепловой и ЭМ
Тип напряжения (род тока)
:
AC (на перемен. ток)
Производитель
:
CHINT
3 582.96 руб.
Быстрый просмотр
Модульные автоматические выключатели защищают распределительные и групповые цепи от перегрузок и токов короткого замыкания. Автоматические выключатели NB8-40J используются в бытовых установках, а также в коммерческих и промышленных системах распределения энергии.
Количество полюсов:3;
Степень защиты (IP):IP20;
Габаритные и установочные размеры (ШхВхГ), мм:40,5x86x79;
Номинальный ток, А:1;
Номинальное напряжение изоляции, В:500;
Степень загрязнения среды:3;
Номинальная отключающая способность, кА:6;
Механическая износостойкость, циклов:15000;
Тип расцепителя:Термомагнитный;
Электрическая износостойкость, циклов:10000;
Частота, Гц:50;
Предел электромагнитного отключения (*In):5...10;
Род тока:AC;
Характеристика срабатывания (кривая тока):C;
Рабочая температура окружающей среды, °C:-35...+70;
Номинальное импульсное выдерживаемое напряжение, кВ:4;
Номинальное напряжение, В:400;
Ширина в числах модульных расстояний:2.25;
Количество защищенных полюсов:3;
Количество полюсов:3;
Степень защиты (IP):IP20;
Габаритные и установочные размеры (ШхВхГ), мм:40,5x86x79;
Номинальный ток, А:1;
Номинальное напряжение изоляции, В:500;
Степень загрязнения среды:3;
Номинальная отключающая способность, кА:6;
Механическая износостойкость, циклов:15000;
Тип расцепителя:Термомагнитный;
Электрическая износостойкость, циклов:10000;
Частота, Гц:50;
Предел электромагнитного отключения (*In):5...10;
Род тока:AC;
Характеристика срабатывания (кривая тока):C;
Рабочая температура окружающей среды, °C:-35...+70;
Номинальное импульсное выдерживаемое напряжение, кВ:4;
Номинальное напряжение, В:400;
Ширина в числах модульных расстояний:2.25;
Количество защищенных полюсов:3;
Номинальный ток
:
1А
Количество полюсов
:
3P
Характеристика срабатывания
?
:
C
Характеристика срабатывания (кривая)
Номинальная отключающая способность
:
6 кА
Тип расцепителя
:
Нерег. тепловой и ЭМ
Тип напряжения (род тока)
:
AC (на перемен. ток)
Производитель
:
CHINT
2 525.60 руб.
