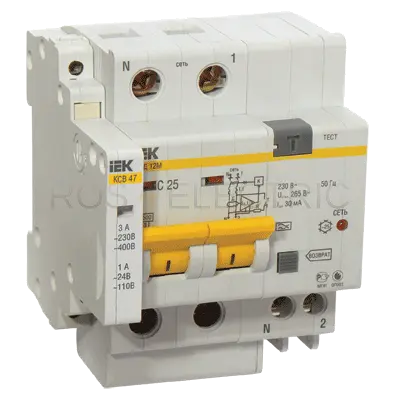

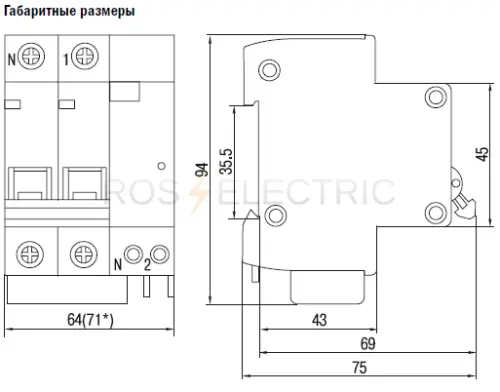

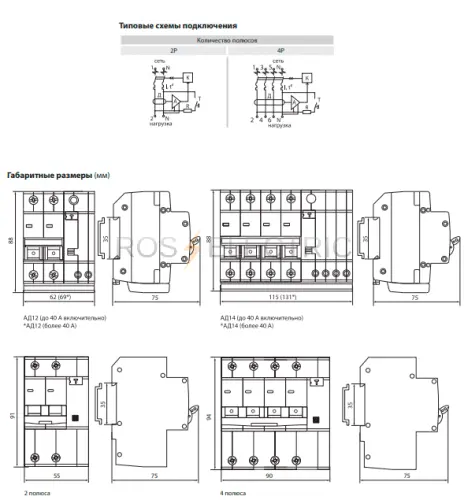

Дифференциальный автомат АД12М ИЭК – предназначен для защиты от поражения электрическим током при прикосновении к токоведущим частям, защиту от перегрузки и короткого замыкания, защита от недопустимого повышения напряжения сети (265±5 В).
Количество полюсов: 2.
Характеристики срабатывания электромагнитного расцепителя: C.
Номинальный ток In: 10А.
Номинальная отключающая способность: 4500 А
Номинальный отключающий дифференциальный ток IΔn (ток утечки): 30 мА.
Рабочая характеристика при наличии дифференциального тока: А.

Сохраняет работоспособность при пониженном напряжении сети до 50 В.
Наличие функции защиты от повышенного напряжения (265±5 В).
-Комбинированная схема с электронным модулем дифференциальной защиты и встроенным выключателем серии ВА47-29.
-Встроенная защита от импульсных перенапряжений-варистор класса D.
-Наличие кнопок «ТЕСТ» для проверки работоспособности устройства и правильности подключения и «ВОЗВРАТ» для индикации срабатывания от дифференциального тока.
-Возможность установки дополнительных устройств: контакт состояния КС47; контакт состояния КСВ47.
Диапазон рабочих температур: от 25 до +40 °С
Устройства серии:
MAD12-2-016-B-030 Дифференциальный автомат АД12М 2Р B16 30мА
MAD12-2-025-B-030 Дифференциальный автомат АД12М 2Р B25 30мА
MAD12-2-010-C-030 Дифференциальный автомат АД12М 2Р С10 30мА
MAD12-2-016-C-030 Дифференциальный автомат АД12М 2Р С16 30мА
MAD12-2-020-C-030 Дифференциальный автомат АД12М 2Р С20 30мА
MAD12-2-025-C-030 Дифференциальный автомат АД12М 2Р С25 30мА
MAD12-2-032-C-030 Дифференциальный автомат АД12М 2Р С32 30мА
MAD12-2-040-C-030 Дифференциальный автомат АД12М 2Р С40 30мА
MAD12-2-050-C-030 Дифференциальный автомат АД12М 2Р С50 30мА
MAD12-2-063-C-030 Дифференциальный автомат АД12М 2Р С63 30мА

Автоматические выключатели дифференциального тока (АВДТ) электронного типа серии NXBLE-63 применяются в электрических цепях с напряжением до 400 В и частотой 50/60 Гц, с номинальным током до 63А. Они предназначены для защиты от сверхтока, а также людей от поражения электрическим током и оборудования от возгорания.
Количество полюсов:4;
Степень защиты (IP):IP20;
Габаритные и установочные размеры (ШхВхГ), мм:135х94,5х77,8;
Номинальный ток, А:16;
Номинальное напряжение изоляции, В:500;
Степень загрязнения среды:2;
Номинальная отключающая способность, кА:6;
Механическая износостойкость, циклов:20000;
Электрическая износостойкость, циклов:10000;
Стандарты:IEC 61009-1;
Частота, Гц:50/60 Гц;
Род тока:AC;
Характеристика срабатывания (кривая тока):B;
Номинальный ток утечки, А:0.03;
Тип тока утечки:AC;
Рабочая температура окружающей среды, °C:-25...+70;
Номинальное импульсное выдерживаемое напряжение, кВ:4;
Номинальное напряжение, В:400;
Ширина в числах модульных расстояний:7.5;

Автоматические выключатели дифференциального тока (АВДТ) электронного типа серии NXBLE-63 применяются в электрических цепях с напряжением до 400 В и частотой 50/60 Гц, с номинальным током до 63А. Они предназначены для защиты от сверхтока, а также людей от поражения электрическим током и оборудования от возгорания.
Количество полюсов:2;
Степень защиты (IP):IP20;
Габаритные и установочные размеры (ШхВхГ), мм:72x94,5x77,8;
Номинальный ток, А:63;
Номинальное напряжение изоляции, В:500;
Степень загрязнения среды:2;
Номинальная отключающая способность, кА:6;
Механическая износостойкость, циклов:10000;
Электрическая износостойкость, циклов:20000;
Стандарты:ГОСТ Р 51327.1;
Частота, Гц:50/60 Гц;
Род тока:AC;
Характеристика срабатывания (кривая тока):B;
Номинальный ток утечки, А:0.3;
Тип тока утечки:AC;
Рабочая температура окружающей среды, °C:-25...+40;
Номинальное импульсное выдерживаемое напряжение, кВ:4;
Номинальное напряжение, В:230;
Ширина в числах модульных расстояний:4;
NB2LE - Отрицательное решение (пожарная безопасность).pdf:https://chint.ru/upload/iblock/f9a/e4h95nxnp53ohs58td1m7fcqsr4kaxcc/NB2LE - Отрицательное решение (пожарная безопасность).pdf;
NXBLE - NXBLE-32,63

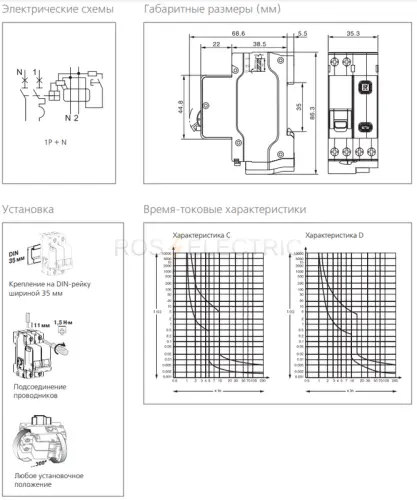

Автоматические выключатели дифференциального тока (АВДТ) электронного типа серии NXBLE-40 применяются в электрических цепях с напряжением до 230 В и частотой 50/60 Гц, с номинальным током до 40А. Они предназначены для защиты от сверхтока, а также людей от поражения электрическим током и оборудования от возгорания.
Количество полюсов:1+N;
Степень защиты (IP):IP20;
Габаритные и установочные размеры (ШхВхГ), мм:36х85,5х76,5;
Номинальный ток, А:25;
Номинальное напряжение изоляции, В:300;
Степень загрязнения среды:2;
Номинальная отключающая способность, кА:4.5;
Механическая износостойкость, циклов:20000;
Электрическая износостойкость, циклов:10000;
Стандарты:ГОСТ Р 51327.1 (МЭК 61009-1);
Частота, Гц:50/60 Гц;
Род тока:AC;
Характеристика срабатывания (кривая тока):C;
Номинальный ток утечки, А:0.01;
Тип тока утечки:AC;
Рабочая температура окружающей среды, °C:-25...+40;
Номинальное импульсное выдерживаемое напряжение, кВ:4;
Номинальное напряжение, В:230;
Ширина в числах модульных расстояний:2;

Автоматические выключатели дифференциального тока (АВДТ) электромеханические серии NB310L применяются в электрических цепях с напряжением до 400 В и частотой 50/60 Гц, с номинальным током до 40А. Они предназначены для защиты от сверхтока, а также людей от поражения электрическим током и оборудования от возгорания.
Количество полюсов:2;
Степень защиты (IP):IP20;
Габаритные и установочные размеры (ШхВхГ), мм:36x85x77;
Номинальный ток, А:32;
Номинальное напряжение изоляции, В:500;
Степень загрязнения среды:2;
Номинальная отключающая способность, кА:6;
Механическая износостойкость, циклов:10000;
Электрическая износостойкость, циклов:2000;
Стандарты:ГОСТ Р 51327.1;
Частота, Гц:50/60 Гц;
Род тока:AC;
Характеристика срабатывания (кривая тока):B;
Номинальный ток утечки, А:0.03;
Тип тока утечки:A;
Рабочая температура окружающей среды, °C:-25...+40;
Номинальное импульсное выдерживаемое напряжение, кВ:4;
Номинальное напряжение, В:230;
Ширина в числах модульных расстояний:2;

Автоматические выключатели дифференциального тока (АВДТ) электромеханические серии NB310L применяются в электрических цепях с напряжением до 400 В и частотой 50/60 Гц, с номинальным током до 40А. Они предназначены для защиты от сверхтока, а также людей от поражения электрическим током и оборудования от возгорания.
Количество полюсов:2;
Степень защиты (IP):IP20;
Габаритные и установочные размеры (ШхВхГ), мм:36x85x77;
Номинальный ток, А:20;
Номинальное напряжение изоляции, В:500;
Степень загрязнения среды:2;
Номинальная отключающая способность, кА:6;
Механическая износостойкость, циклов:10000;
Электрическая износостойкость, циклов:2000;
Стандарты:ГОСТ Р 51327.1;
Частота, Гц:50/60 Гц;
Род тока:AC;
Характеристика срабатывания (кривая тока):C;
Номинальный ток утечки, А:0.03;
Тип тока утечки:A;
Рабочая температура окружающей среды, °C:-25...+40;
Номинальное импульсное выдерживаемое напряжение, кВ:4;
Номинальное напряжение, В:230;
Ширина в числах модульных расстояний:2;

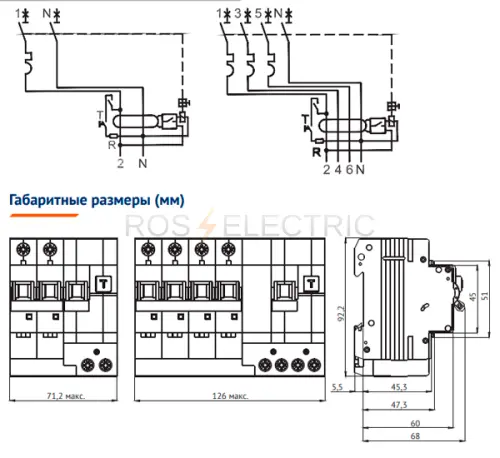

Автоматические выключатели дифференциального тока (АВДТ) серии NB1L электромеханические применяются в электрических цепях с напряжением до 230 В и частотой 50/60 Гц, с номинальным током до 40А. Они предназначены для защиты от сверхтока, а также людей от поражения электрическим током и оборудования от возгорания.
Количество полюсов:4;
Степень защиты (IP):IP20;
Инструкция по монтажу:E-com/Catalog/Инструкции/NB1L - Инструкция по монтажу.pdf;
Габаритные и установочные размеры (ШхВхГ), мм:126х88х78,5;
Номинальный ток, А:10;
Номинальное напряжение изоляции, В:500;
Степень загрязнения среды:2;
Номинальная отключающая способность, кА:6;
Механическая износостойкость, циклов:2000;
Электрическая износостойкость, циклов:2000;
Стандарты:ГОСТ Р 51327.1 (МЭК 61009-1);
Частота, Гц:50/60 Гц;
Род тока:AC;
Характеристика срабатывания (кривая тока):C;
Номинальный ток утечки, А:0.03;
Тип тока утечки:AC;
Рабочая температура окружающей среды, °C:-25...+40;
Номинальное импульсное выдерживаемое напряжение, кВ:4;
Номинальное напряжение, В:400;
Ширина в числах модульных расстояний:7;

Автоматические выключатели дифференциального тока (АВДТ) серии NB1L электромеханические применяются в электрических цепях с напряжением до 230 В и частотой 50/60 Гц, с номинальным током до 40А. Они предназначены для защиты от сверхтока, а также людей от поражения электрическим током и оборудования от возгорания.
Количество полюсов:2;
Степень защиты (IP):IP20;
Инструкция по монтажу:E-com/Catalog/Инструкции/NB1L - Инструкция по монтажу.pdf;
Габаритные и установочные размеры (ШхВхГ), мм:63х88х78,5;
Номинальный ток, А:40;
Номинальное напряжение изоляции, В:500;
Степень загрязнения среды:2;
Номинальная отключающая способность, кА:6;
Механическая износостойкость, циклов:2000;
Электрическая износостойкость, циклов:2000;
Стандарты:ГОСТ Р 51327.1 (МЭК 61009-1);
Частота, Гц:50/60 Гц;
Род тока:AC;
Характеристика срабатывания (кривая тока):C;
Номинальный ток утечки, А:0.03;
Тип тока утечки:AC;
Рабочая температура окружающей среды, °C:-25...+40;
Номинальное импульсное выдерживаемое напряжение, кВ:4;
Номинальное напряжение, В:230;
Ширина в числах модульных расстояний:3.5;

Автоматические выключатели дифференциального тока (АВДТ) серии NB1L электромеханические применяются в электрических цепях с напряжением до 230 В и частотой 50/60 Гц, с номинальным током до 40А. Они предназначены для защиты от сверхтока, а также людей от поражения электрическим током и оборудования от возгорания.
Количество полюсов:2;
Степень защиты (IP):IP20;
Инструкция по монтажу:E-com/Catalog/Инструкции/NB1L - Инструкция по монтажу.pdf;
Габаритные и установочные размеры (ШхВхГ), мм:63х88х78,5;
Номинальный ток, А:25;
Номинальное напряжение изоляции, В:500;
Степень загрязнения среды:2;
Номинальная отключающая способность, кА:6;
Механическая износостойкость, циклов:2000;
Электрическая износостойкость, циклов:2000;
Стандарты:ГОСТ Р 51327.1 (МЭК 61009-1);
Частота, Гц:50/60 Гц;
Род тока:AC;
Характеристика срабатывания (кривая тока):C;
Номинальный ток утечки, А:0.03;
Тип тока утечки:AC;
Рабочая температура окружающей среды, °C:-25...+40;
Номинальное импульсное выдерживаемое напряжение, кВ:4;
Номинальное напряжение, В:230;
Ширина в числах модульных расстояний:3.5;

Автоматические выключатели дифференциального тока (АВДТ) серии NB1L электромеханические применяются в электрических цепях с напряжением до 230 В и частотой 50/60 Гц, с номинальным током до 40А. Они предназначены для защиты от сверхтока, а также людей от поражения электрическим током и оборудования от возгорания.
Количество полюсов:2;
Степень защиты (IP):IP20;
Инструкция по монтажу:E-com/Catalog/Инструкции/NB1L - Инструкция по монтажу.pdf;
Габаритные и установочные размеры (ШхВхГ), мм:63х88х78,5;
Номинальный ток, А:25;
Номинальное напряжение изоляции, В:500;
Степень загрязнения среды:2;
Номинальная отключающая способность, кА:6;
Механическая износостойкость, циклов:2000;
Электрическая износостойкость, циклов:2000;
Стандарты:ГОСТ Р 51327.1 (МЭК 61009-1);
Частота, Гц:50/60 Гц;
Род тока:AC;
Характеристика срабатывания (кривая тока):C;
Номинальный ток утечки, А:0.1;
Тип тока утечки:AC;
Рабочая температура окружающей среды, °C:-25...+40;
Номинальное импульсное выдерживаемое напряжение, кВ:4;
Номинальное напряжение, В:230;
Ширина в числах модульных расстояний:3.5;

Автоматические выключатели дифференциального тока (АВДТ) серии NB1L электромеханические применяются в электрических цепях с напряжением до 230 В и частотой 50/60 Гц, с номинальным током до 40А. Они предназначены для защиты от сверхтока, а также людей от поражения электрическим током и оборудования от возгорания.
Количество полюсов:2;
Степень защиты (IP):IP20;
Инструкция по монтажу:E-com/Catalog/Инструкции/NB1L - Инструкция по монтажу.pdf;
Габаритные и установочные размеры (ШхВхГ), мм:54х86х77;
Номинальный ток, А:6;
Номинальное напряжение изоляции, В:500;
Степень загрязнения среды:2;
Номинальная отключающая способность, кА:10;
Механическая износостойкость, циклов:2000;
Электрическая износостойкость, циклов:2000;
Стандарты:ГОСТ Р 51327.1 (МЭК 61009-1);
Частота, Гц:50/60 Гц;
Род тока:AC;
Характеристика срабатывания (кривая тока):C;
Номинальный ток утечки, А:0.03;
Тип тока утечки:A;
Рабочая температура окружающей среды, °C:-25...+40;
Номинальное импульсное выдерживаемое напряжение, кВ:6;
Номинальное напряжение, В:230;
Ширина в числах модульных расстояний:3;

Автоматические выключатели дифференциального тока (АВДТ) серии NB1L электромеханические применяются в электрических цепях с напряжением до 230 В и частотой 50/60 Гц, с номинальным током до 40А. Они предназначены для защиты от сверхтока, а также людей от поражения электрическим током и оборудования от возгорания.
Количество полюсов:2;
Степень защиты (IP):IP20;
Инструкция по монтажу:E-com/Catalog/Инструкции/NB1L - Инструкция по монтажу.pdf;
Габаритные и установочные размеры (ШхВхГ), мм:54х86х77;
Номинальный ток, А:40;
Номинальное напряжение изоляции, В:500;
Степень загрязнения среды:2;
Номинальная отключающая способность, кА:10;
Механическая износостойкость, циклов:2000;
Электрическая износостойкость, циклов:2000;
Стандарты:ГОСТ Р 51327.1 (МЭК 61009-1);
Частота, Гц:50/60 Гц;
Род тока:AC;
Характеристика срабатывания (кривая тока):C;
Номинальный ток утечки, А:0.1;
Тип тока утечки:A;
Рабочая температура окружающей среды, °C:-25...+40;
Номинальное импульсное выдерживаемое напряжение, кВ:6;
Номинальное напряжение, В:230;
Ширина в числах модульных расстояний:3;

Автоматические выключатели дифференциального тока (АВДТ) серии NB1L электромеханические применяются в электрических цепях с напряжением до 230 В и частотой 50/60 Гц, с номинальным током до 40А. Они предназначены для защиты от сверхтока, а также людей от поражения электрическим током и оборудования от возгорания.
Количество полюсов:1+N;
Степень защиты (IP):IP20;
Инструкция по монтажу:E-com/Catalog/Инструкции/NB1L - Инструкция по монтажу.pdf;
Габаритные и установочные размеры (ШхВхГ), мм:36х86х77;
Номинальный ток, А:6;
Номинальное напряжение изоляции, В:500;
Степень загрязнения среды:2;
Номинальная отключающая способность, кА:10;
Механическая износостойкость, циклов:2000;
Электрическая износостойкость, циклов:2000;
Стандарты:ГОСТ Р 51327.1 (МЭК 61009-1);
Частота, Гц:50/60 Гц;
Род тока:AC;
Характеристика срабатывания (кривая тока):C;
Номинальный ток утечки, А:0.03;
Тип тока утечки:AC;
Рабочая температура окружающей среды, °C:-25...+40;
Номинальное импульсное выдерживаемое напряжение, кВ:6;
Номинальное напряжение, В:230;
Ширина в числах модульных расстояний:2;

Автоматический выключатель дифференциального тока (АВДТ) B10N 1P+N серии ARMAT IEK -предназначен для эксплуатации в однофазных электрических сетях переменного тока напряжением 230 В частотой 50/60 Гц и выполняют функцию обнаружения дифференциального тока, сравнения его значения с величиной отключающего дифференциального тока и отключения защищаемой цепи в случае, когда значение дифференциального тока превосходит эту величину, а также выполняют функцию включения, проведения и отключения сверхтоков в заданных условиях.

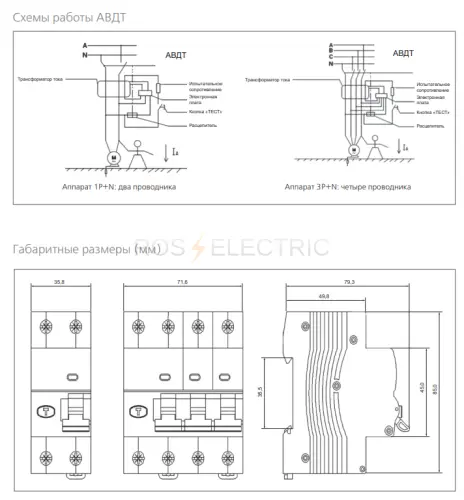

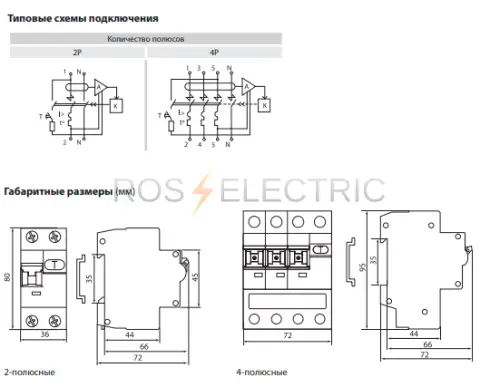

Автоматический выключатель дифференциального тока АВДТ-63 PROXIMA EKF – это аппарат, сочетающий функции автоматического выключателя с электромеханическим или электронным УЗО. При обнаружении автоматическим выключателем в защищаемом участке сети тока утечки (повреждения) на землю или сверхтока (тока перегрузки или короткого замыкания) происходит срабатывание устройства, приводящее к отключению защищаемой сети. Возможна коммутация алюминиевым и медным проводником.

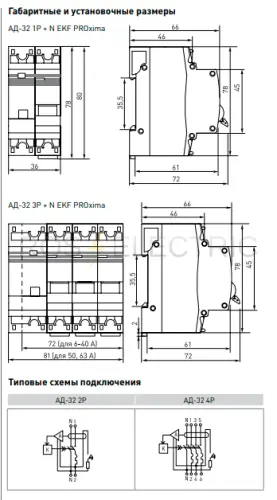

Дифференциальный автоматический выключатель АД-32 PROXIMA EKF – модульный аппарат, сочетающий функции автоматического выключателя с устройством защитного отключения. При обнаружении автоматическим выключателем в защищаемом участке сети тока утечки (повреждения) на землю или сверхтока (тока перегрузки или короткого замыкания) происходит срабатывание устройства, приводящее к отключению защищаемой сети. Ассортимент АД-32 дополнен дифавтоматами АД-32 тип А и АД-32 селективными.

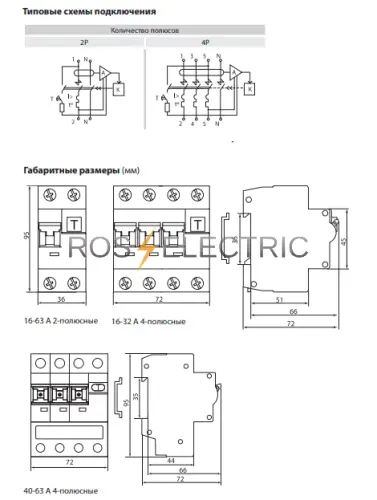

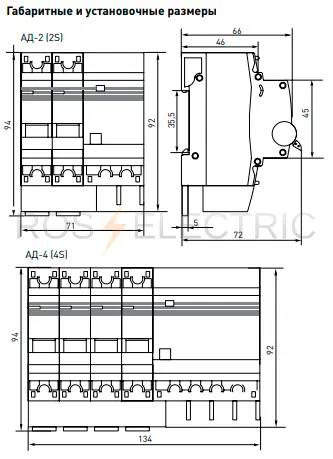

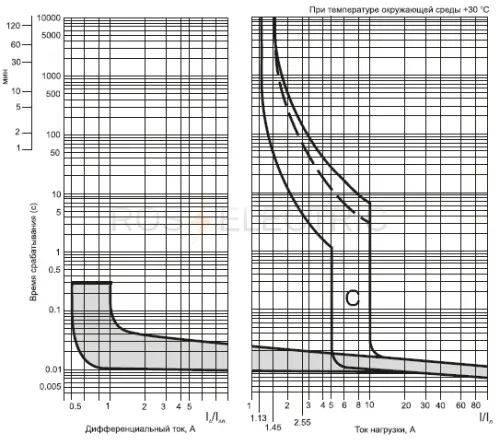

Выключатель автоматический дифференциальный (дифавтомат) АД серии EKF PROXIMA применяется в электрических цепях переменного тока номинального напряжения 230В (АД-2), 400В (АД-4) и частотой 50 Гц.
Предназначен для:
-защиты людей от поражения электрическим током при случайном прикосновении к открытым проводящим частям электроустановки;
-защиты электроустановки (ЭО) при повреждении изоляции проводников и неисправностях ЭО;
-предотвращения возгораний и пожаров, возникающих вследствие протекания токов утечки и развивающихся из них коротких замыканий, замыканий на корпус и замыканий на землю;
-автоматического отключения участка электрической сети при перегрузках и токах короткого замыкания. АД2,4 S селективный, тип AC специально предназначен для выдержки заранее установленного значения предельного времени неотключения, при протекании дифференциального тока.
АД-2,4 тип AC -АВДТ, срабатывание которого обеспечивается дифференциальным синусоидальным переменным током путем внезапного его приложения либо при медленном нарастании.
Особенностью данной серии АД является усовершенствованная конструкция. Корпус выключателя усилен дополнительными заклепками для жесткости корпуса.

Автоматический выключатель дифференциального тока малогабаритный АВДТ-63М PROXIMA EKF – это аппарат, сочетающий функции автоматического выключателя с электронным УЗО в компактном корпусе шириной один модуль. При обнаружении автоматическим выключателем на защищаемом участке сети тока утечки (повреждения) на землю или сверхтока (тока перегрузки или короткого замыкания) происходит срабатывание устройства, приводящее к отключению защищаемой сети. Особое отличие дифференциальных автоматических выключателей EKF с электронным УЗО – в наличии блока защиты от перенапряжения.

Автоматические выключатели дифференциального тока (АВДТ) ARMAT серии B10N - надежное решение для промышленности, энергетики и бытового применения. B10N функционально не зависят от напряжения сети, что обеспечивает функциональную работу даже в случае исчезновения нуля. Номинальная наибольшая отключающая способность 10 кА гарантирует надежную работу устройства даже при высоких токах короткого замыкания. Топология полюсов B10N 2P означает, что функции защиты от токов перегрузки и короткого замыкания, а также дугогасительная ферромагнитная решетка реализованы в каждом полюсе. Независимый механизм свободного расцепления с мгновенной коммутацией обеспечивает безопасное включение, а защитная шторка исключает неправильное подключение и ошибку при монтаже. Подключение шинами PIN и FORK реализовано сверху и снизу устройства. B10N позволяет присоединять любые дополнительные модульный устройства ARMAT серии AUX. Модельный ряд включает в себя устройства с номинальными токами от 8 до 32 А, характеристиками срабатывания по сверхтоку B и C, типами защит AC и A с номинальными дифференциальными токами отключения 30, 100, 300 мА.

Автоматические выключатели дифференциального тока (АВДТ) ARMAT серии B10N - надежное решение для промышленности, энергетики и бытового применения. B10N функционально не зависят от напряжения сети, что обеспечивает функциональную работу даже в случае исчезновения нуля. Номинальная наибольшая отключающая способность 10 кА гарантирует надежную работу устройства даже при высоких токах короткого замыкания. Топология полюсов B10N 2P означает, что функции защиты от токов перегрузки и короткого замыкания, а также дугогасительная ферромагнитная решетка реализованы в каждом полюсе. Независимый механизм свободного расцепления с мгновенной коммутацией обеспечивает безопасное включение, а защитная шторка исключает неправильное подключение и ошибку при монтаже. Подключение шинами PIN и FORK реализовано сверху и снизу устройства. B10N позволяет присоединять любые дополнительные модульный устройства ARMAT серии AUX. Модельный ряд включает в себя устройства с номинальными токами от 8 до 32 А, характеристиками срабатывания по сверхтоку B и C, типами защит AC и A с номинальными дифференциальными токами отключения 30, 100, 300 мА.
