Автоматы дифференциального тока – Страница 88

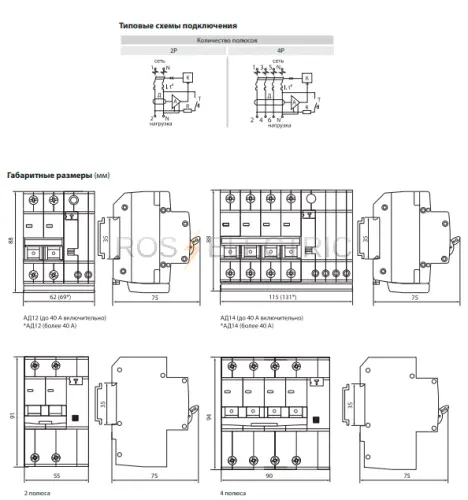

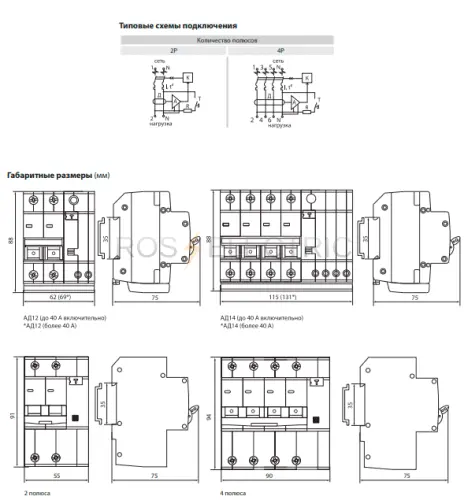

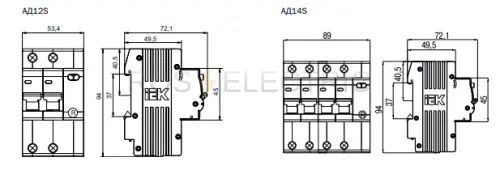

Дифференциальный автомат АД12М ИЭК – предназначен для защиты от поражения электрическим током при прикосновении к токоведущим частям, защиту от перегрузки и короткого замыкания, защита от недопустимого повышения напряжения сети (265±5 В).
Количество полюсов: 2.
Характеристики срабатывания электромагнитного расцепителя: C.
Номинальный ток In: 20А.
Номинальная отключающая способность: 4500 А
Номинальный отключающий дифференциальный ток IΔn (ток утечки): 30 мА.
Рабочая характеристика при наличии дифференциального тока: А.

Сохраняет работоспособность при пониженном напряжении сети до 50 В.
Наличие функции защиты от повышенного напряжения (265±5 В).
-Комбинированная схема с электронным модулем дифференциальной защиты и встроенным выключателем серии ВА47-29.
-Встроенная защита от импульсных перенапряжений-варистор класса D.
-Наличие кнопок «ТЕСТ» для проверки работоспособности устройства и правильности подключения и «ВОЗВРАТ» для индикации срабатывания от дифференциального тока.
-Возможность установки дополнительных устройств: контакт состояния КС47; контакт состояния КСВ47.
Диапазон рабочих температур: от 25 до +40 °С
Устройства серии:
MAD12-2-016-B-030 Дифференциальный автомат АД12М 2Р B16 30мА
MAD12-2-025-B-030 Дифференциальный автомат АД12М 2Р B25 30мА
MAD12-2-010-C-030 Дифференциальный автомат АД12М 2Р С10 30мА
MAD12-2-016-C-030 Дифференциальный автомат АД12М 2Р С16 30мА
MAD12-2-020-C-030 Дифференциальный автомат АД12М 2Р С20 30мА
MAD12-2-025-C-030 Дифференциальный автомат АД12М 2Р С25 30мА
MAD12-2-032-C-030 Дифференциальный автомат АД12М 2Р С32 30мА
MAD12-2-040-C-030 Дифференциальный автомат АД12М 2Р С40 30мА
MAD12-2-050-C-030 Дифференциальный автомат АД12М 2Р С50 30мА
MAD12-2-063-C-030 Дифференциальный автомат АД12М 2Р С63 30мА

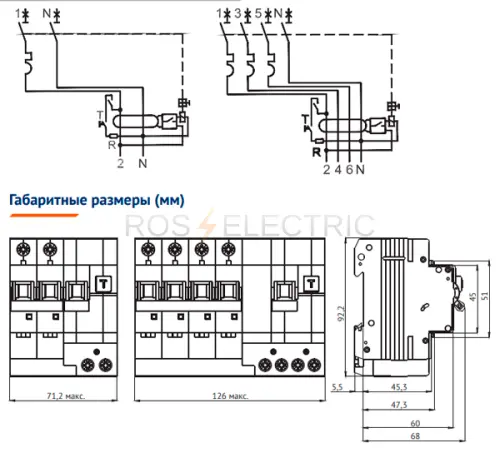

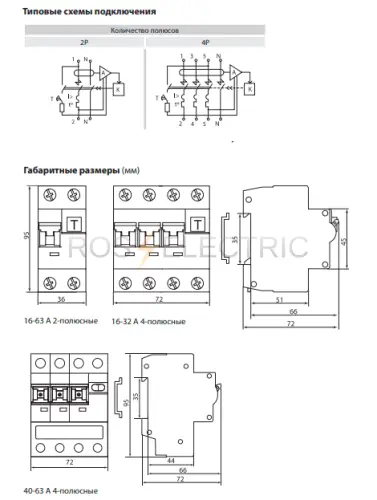

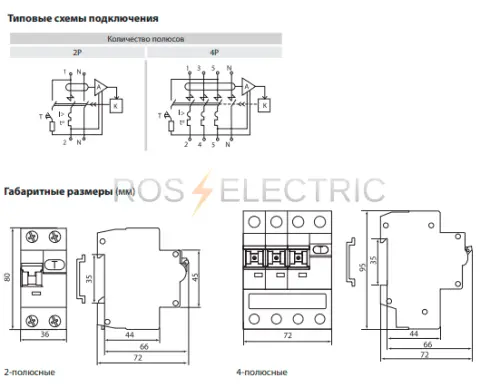

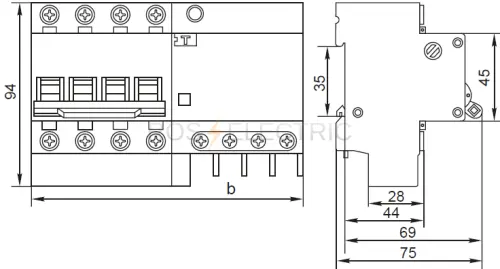

Быстродействующий защитный выключатель, реагирующий на дифференциальный ток, со встроенной защитой от сверхтоков.
Обеспечивает 3 вида защиты:
-защиту человека от поражения электрическим током при случайном непреднамеренном прикосновении к токоведущим частям электроустановок при повреждениях изоляции;
-предотвращение пожаров вследствие протекания токов утечки на землю;
-защиту от перегрузки и короткого замыкания.
Аппарат сохраняет работоспособность при пониженном напряжении сети (до 50 В) и обладает высокой механической износостойкостью. В аппарате предусмотрена индикация срабатывания от дифференциального тока.
Свыше 50 типоисполнений на 9 номинальных токов от 6 до 63 А.
-Комбинированная схема с электронным модулем дифференциальной защиты и встроенным выключателем серии ВА47 29.
-Встроенная защита от импульсных перенапряжений-варистор класса D.
Наиболее надежная защита человека при прямом прикосновении к токоведущим частям.
-Широкий диапазон рабочих температур от –25 до +40 °С.
-Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения.
-Наличие кнопки «ТЕСТ» для проверки работоспособности устройства и правильности подключения.
-Возможность установки дополнительных устройств:
– контакт состояния КС47;
– контакт состояния КСВ47.

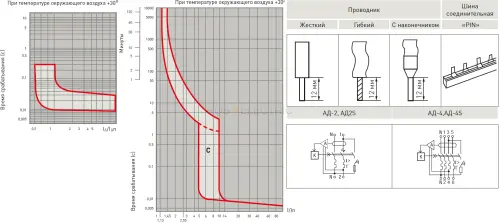

Номинальное напряжение частотой 50 Гц, В 230/400
Номинальный ток In, А 6; 10; 16; 20; 25; 32; 40; 50; 63
Характеристики срабатывания электромагнитного расцепителя В, С
Номинальный отключающий дифференциальный ток IΔn,мА 10; 30; 100; 300
Номинальная отключающая способность, А 4500
Рабочая характеристика при наличии дифференциального тока АС
Время отключения при номинальном дифференциальном токе, мс ≤40
Число полюсов 2, 4
Условия эксплуатации УХЛ4
Степень защиты выключателя IP20
Износостойкость, циклов В-О, не менее 10 000
Максимальное сечение присоединяемых проводов, мм2 вход -25; выход -16/25*
Наличие драгоценных металлов (серебро), г/полюс 0,6÷2,0
Масса (2/4 полюсные), кг 0,25/0,45

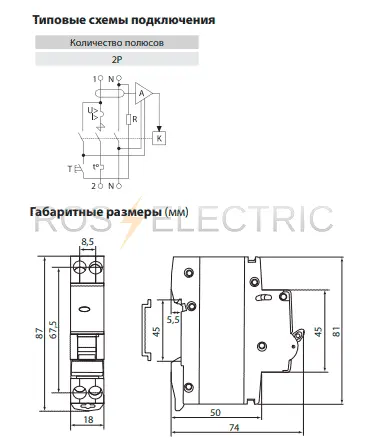

Автоматические выключатели дифференциального тока (АВДТ) - аппарат, сочетающий функции автоматического выключателя с электромеханическим или электронным УЗО типа А. При обнаружении автоматическим выключателем в защищаемом участке сети тока утечки (повреждения) на землю или сверхтока (тока перегрузки или короткого замыкания) происходит срабатывание устройства, приводящее к отключению защищаемой сети. АВДТ реагируют как на синусоидальный переменный дифференциальный ток, так и на пульсирующий постоянный дифференциальный ток (тип А), что позволяет без ограничений
применять его в зданиях и жилых помещениях, насыщенных бытовой техникой (телевизоры, видеомагнитофоны, персональные компьютеры, регулируемые источники света, современные стиральные машины и др.)
Особое отличие дифференциальных автоматов EKF в наличии лектромеханического УЗО типа А (для электромеханического АВДТ) и блока защиты от перенапряжения (для электронного АВДТ). -Зажимы из посеребренной меди и анодированной стали скругленной формы с насечками.
-Контакты из бескислородной меди с содержанием серебра.
-Встроенное электромеханическое УЗО типа А (для электромеханического АВДТ).
-Встроенная защита от перенапряжения (для электронного АВДТ).
-Предельная коммутационная способность 6000 А.
-Корпус изготовлен из не поддерживающей горение пластмассы.
- Возможность подключения посредством гребенчатой и
U-образной шины. Характеристика С срабатывание электромагнитной защиты между
5- и 10-кратным значением номинального тока. Предельная коммутационная способность, кА 6
Коммутационная износостойкость, кол-во циклов 4000
Механическая износостойкость, кол-во циклов 10000
Сечение подключаемого провода, мм2 от 1 до 16
Момент затяжки, Н∙м 1,5
Номинальное фазное напряжение частотой 50 Гц, В 240
Характеристика отключения С
Тип УЗО А
Класс УЗО электр./электромехан.
Количество полюсов 1Р + N
Расположение нейтрали с левой стороны
Степень защиты IP 20
Степень защиты аппарата в модульном шкафу IP 40
Время отключения при номинальном отключающем
дифференциальном токе, не более, с 0,04
Климатическое исполнение УХЛ4
Диапазон рабочих температур, °С от -25 до +40
Категория применения А

Автоматические выключатели дифференциального тока (АВДТ) ARMAT серии B10N - надежное решение для промышленности, энергетики и бытового применения. B10N функционально не зависят от напряжения сети, что обеспечивает функциональную работу даже в случае исчезновения нуля. Номинальная наибольшая отключающая способность 10 кА гарантирует надежную работу устройства даже при высоких токах короткого замыкания. Топология полюсов B10N 2P означает, что функции защиты от токов перегрузки и короткого замыкания, а также дугогасительная ферромагнитная решетка реализованы в каждом полюсе. Независимый механизм свободного расцепления с мгновенной коммутацией обеспечивает безопасное включение, а защитная шторка исключает неправильное подключение и ошибку при монтаже. Подключение шинами PIN и FORK реализовано сверху и снизу устройства. B10N позволяет присоединять любые дополнительные модульный устройства ARMAT серии AUX. Модельный ряд включает в себя устройства с номинальными токами от 8 до 32 А, характеристиками срабатывания по сверхтоку B и C, типами защит AC и A с номинальными дифференциальными токами отключения 30, 100, 300 мА.

Автоматические выключатели дифференциального тока (АВДТ) ARMAT серии B10N - надежное решение для промышленности, энергетики и бытового применения. B10N функционально не зависят от напряжения сети, что обеспечивает функциональную работу даже в случае исчезновения нуля. Номинальная наибольшая отключающая способность 10 кА гарантирует надежную работу устройства даже при высоких токах короткого замыкания. Топология полюсов B10N 2P означает, что функции защиты от токов перегрузки и короткого замыкания, а также дугогасительная ферромагнитная решетка реализованы в каждом полюсе. Независимый механизм свободного расцепления с мгновенной коммутацией обеспечивает безопасное включение, а защитная шторка исключает неправильное подключение и ошибку при монтаже. Подключение шинами PIN и FORK реализовано сверху и снизу устройства. B10N позволяет присоединять любые дополнительные модульный устройства ARMAT серии AUX. Модельный ряд включает в себя устройства с номинальными токами от 8 до 32 А, характеристиками срабатывания по сверхтоку B и C, типами защит AC и A с номинальными дифференциальными токами отключения 30, 100, 300 мА.

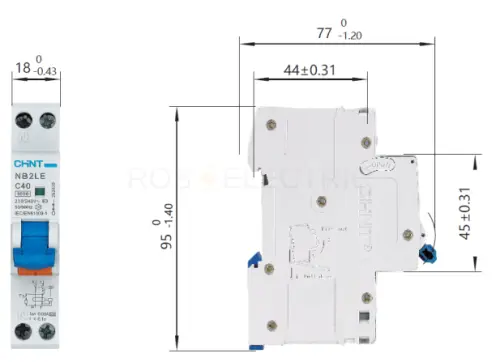

Используются в сетях переменного тока в частных и многоквартирных домах.
Предназначены для защиты отходящих линий от токов короткого замыкания и перегрузки, а также для защиты человека от поражения электрическим током. Не имеют электронных компонентов, а значит, не зависят от напряжения сети. Это особенно важно при обрыве нейтрального провода.

Используются в сетях переменного тока в частных и многоквартирных домах.
Предназначены для защиты отходящих линий от токов короткого замыкания и перегрузки, а также для защиты человека от поражения электрическим током. Не имеют электронных компонентов, а значит, не зависят от напряжения сети. Это особенно важно при обрыве нейтрального провода.

Автоматические выключатели дифференциального тока (АВДТ) серии City9 Set Systeme Electric,1P+N, номинальный ток 20 А, характеристика С, Icn = 6 кА, ток утечки 30 мА, тип А. АВДТ применяется в электрических сетях напряжением  230В. Предназначен для защиты сети от перегрузок, людей от поражения электрическим током и токов короткого замыкания. Уставка по току утечки 30 мА обеспечивает гарантированную защиту людей при прямом прикосновении. Кнопка тест обеспечивает проверку работоспособности аппарата. Крепление на DIN-рейку шириной 35 мм. Безопасные клеммы.

Автоматический выключатель дифференциального тока серии ДИФ-103 DEKraft; 1P+N; ном.ток 40 А; характеристика C; откл.способность Icn = 6 kA; ток утечки 30 мА; тип - А; блок дифф.защиты  электронный; ширина  2 мод. х 18 мм; монтаж  на DIN-рейку. АВДТ применяются в сетях напряжением до 220 В пер.тока для защиты человека от поражения электрическим током и электроустановок от сверхтоков и токов утечки. Аппараты ДИФ-103 являются более компактным вариантом АВДТ по сравнению с серией ДИФ-101.

Автоматический выключатель дифференциального тока серии ДИФ-103 DEKraft; 1P+N; ном.ток 16 А; характеристика C; откл.способность Icn = 6 kA; ток утечки 30 мА; тип - А; блок дифф.защиты  электронный; ширина  2 мод. х 18 мм; монтаж  на DIN-рейку. АВДТ применяются в сетях напряжением до 220 В пер.тока для защиты человека от поражения электрическим током и электроустановок от сверхтоков и токов утечки. Аппараты ДИФ-103 являются более компактным вариантом АВДТ по сравнению с серией ДИФ-101.

Автоматический выключатель дифференциального тока серии ДИФ-103 DEKraft; 1P+N; ном.ток 16 А; характеристика C; откл.способность Icn = 6 kA; ток утечки 10 мА; тип - А; блок дифф.защиты  электронный; ширина  2 мод. х 18 мм; монтаж  на DIN-рейку. АВДТ применяются в сетях напряжением до 220 В пер.тока для защиты человека от поражения электрическим током и электроустановок от сверхтоков и токов утечки. Аппараты ДИФ-103 являются более компактным вариантом АВДТ по сравнению с серией ДИФ-101.

Автоматический выключатель дифференциального тока серии ДИФ-103 DEKraft; 1P+N; ном.ток 16 А; характеристика C; откл.способность Icn = 6 kA; ток утечки 30 мА; тип - АС; блок дифф.защиты  электронный; ширина  2 мод. х 18 мм; монтаж  на DIN-рейку. АВДТ применяются в сетях напряжением до 220 В пер.тока для защиты человека от поражения электрическим током и электроустановок от сверхтоков и токов утечки. Аппараты ДИФ-103 являются более компактным вариантом АВДТ по сравнению с серией ДИФ-101.

Автоматический выключатель дифференциального тока серии ДИФ-103 DEKraft; 1P+N; ном.ток 10 А; характеристика C; откл.способность Icn = 6 kA; ток утечки 30 мА; тип - АС; блок дифф.защиты  электронный; ширина  2 мод. х 18 мм; монтаж  на DIN-рейку. АВДТ применяются в сетях напряжением до 220 В пер.тока для защиты человека от поражения электрическим током и электроустановок от сверхтоков и токов утечки. Аппараты ДИФ-103 являются более компактным вариантом АВДТ по сравнению с серией ДИФ-101.

Автоматический выключатель дифференциального тока серии ДИФ-103 DEKraft; 1P+N; ном.ток 16 А; характеристика C; откл.способность Icn = 6 kA; ток утечки 10 мА; тип - АС; блок дифф.защиты  электронный; ширина  2 мод. х 18 мм; монтаж  на DIN-рейку. АВДТ применяются в сетях напряжением до 220 В пер.тока для защиты человека от поражения электрическим током и электроустановок от сверхтоков и токов утечки. Аппараты ДИФ-103 являются более компактным вариантом АВДТ по сравнению с серией ДИФ-101.

Автоматический выключатель дифференциального тока серии ДИФ-101 S DEKraft; селективный; 2P; ном.ток 50 А; характеристика C; откл.способность Icn = 6 кА; ток утечки 300 мА; блок дифф.защиты электронный; ширина 4 мод. х 18 мм; монтаж на DIN-рейку. АВДТ применяются в сетях напряжением до 400 В пер.тока для защиты электроустановок от сверхтоков и токов утечки; в щитах, где требуется ступенчатая дифференциальная защита (задержка по срабатыванию).

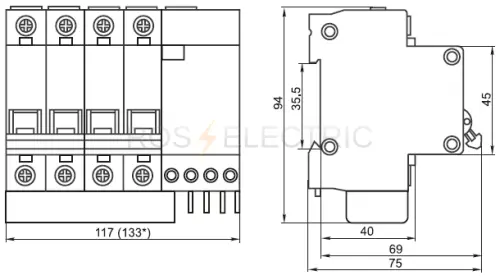

Автоматический выключатель дифференциального тока серии ДИФ-101 DEKraft; 3P+N; ном.ток 16 А; характеристика D; откл.способность Icn = 4,5 kA; ток утечки 100 мА; блок дифф.защиты электронный; ширина 5,5 мод. х 18 мм; монтаж на DIN-рейку. АВДТ применяются в сетях напряжением до 400 В пер.тока для защиты электроустановок от сверхтоков и токов утечки. Для расширения функционала АВДТ возможно использование аксессуаров от выключателей серии ВА-101.

Автоматический выключатель дифференциального тока серии ДИФ-101 DEKraft; 3P+N; ном.ток 50 А; характеристика D; откл.способность Icn = 4,5 kA; ток утечки 30 мА; блок дифф.защиты электронный; ширина 7 мод. х 18 мм; монтаж на DIN-рейку. АВДТ применяются в сетях напряжением до 400 В пер.тока для защиты электроустановок от сверхтоков и токов утечки. Для расширения функционала АВДТ возможно использование аксессуаров от выключателей серии ВА-101.

Автоматический выключатель дифференциального тока серии ДИФ-101 DEKraft; 3P+N; ном.ток 16 А; характеристика C; откл.способность Icn = 4,5 kA; ток утечки 30 мА; блок дифф.защиты электронный; ширина 5,5 мод. х 18 мм; монтаж на DIN-рейку. АВДТ применяются в сетях напряжением до 400 В пер.тока для защиты электроустановок от сверхтоков и токов утечки. Для расширения функционала АВДТ возможно использование аксессуаров от выключателей серии ВА-101.

Автоматический выключатель дифференциального тока серии ДИФ-101 DEKraft; 3P+N; ном.ток 10 А; характеристика C; откл.способность Icn = 4,5 kA; ток утечки 30 мА; блок дифф.защиты электронный; ширина 5,5 мод. х 18 мм; монтаж на DIN-рейку. АВДТ применяются в сетях напряжением до 400 В пер.тока для защиты электроустановок от сверхтоков и токов утечки. Для расширения функционала АВДТ возможно использование аксессуаров от выключателей серии ВА-101.

Автоматический выключатель дифференциального тока серии ДИФ-101 DEKraft; 2P; ном.ток 40 А; характеристика C; с защитой от повышения напряжения >280 В; откл.способность Icn = 4,5 kA; ток утечки 30 мА; блок дифф.защиты электронный; ширина 4 мод. х 18 мм; монтаж на DIN-рейку. АВДТ применяются в сетях напряжением до 400 В пер.тока для защиты электроустановок от сверхтоков и токов утечки. Для расширения функционала АВДТ возможно использование аксессуаров от выключателей серии ВА-101.
