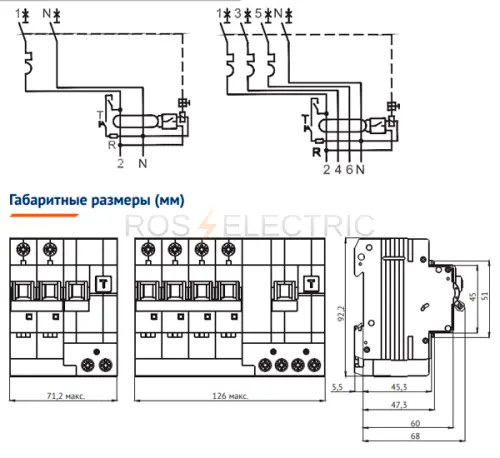

Автоматические выключатели типа OptiDin VD63 (АВДТ) электронные 6 кА, управляемые дифференциальным током со встроенной защитой от сверхтоков, устанавливаются в электрических цепях переменного тока частоты 50 Гц с глухозаземленной нейтралью номинальным напряжением не выше 400 В и номинальными токами до 63 А и предназначены для защиты людей от поражения электрическим током при неисправностях электрооборудования или при непреднамеренном контакте с открытыми проводящими частями электроустановок, для предотвращения возгораний и пожаров, возникающих вследствие протекания токов утечки и замыканий на землю, а также для защиты от перегрузки и короткого замыкания. АВДТ относятся к классу устройств, функционально зависящих от напряжения сети (не размыкающихся автоматически в случае исчезновения напряжения).

Автоматические выключатели типа OptiDin VD63 (АВДТ) электронные 6 кА, управляемые дифференциальным током со встроенной защитой от сверхтоков, устанавливаются в электрических цепях переменного тока частоты 50 Гц с глухозаземленной нейтралью номинальным напряжением не выше 400 В и номинальными токами до 63 А и предназначены для защиты людей от поражения электрическим током при неисправностях электрооборудования или при непреднамеренном контакте с открытыми проводящими частями электроустановок, для предотвращения возгораний и пожаров, возникающих вследствие протекания токов утечки и замыканий на землю, а также для защиты от перегрузки и короткого замыкания. АВДТ относятся к классу устройств, функционально зависящих от напряжения сети (не размыкающихся автоматически в случае исчезновения напряжения).

Автоматические выключатели типа OptiDin VD63 (АВДТ) электронные 6 кА, управляемые дифференциальным током со встроенной защитой от сверхтоков, устанавливаются в электрических цепях переменного тока частоты 50 Гц с глухозаземленной нейтралью номинальным напряжением не выше 400 В и номинальными токами до 63 А и предназначены для защиты людей от поражения электрическим током при неисправностях электрооборудования или при непреднамеренном контакте с открытыми проводящими частями электроустановок, для предотвращения возгораний и пожаров, возникающих вследствие протекания токов утечки и замыканий на землю, а также для защиты от перегрузки и короткого замыкания. АВДТ относятся к классу устройств, функционально зависящих от напряжения сети (не размыкающихся автоматически в случае исчезновения напряжения).

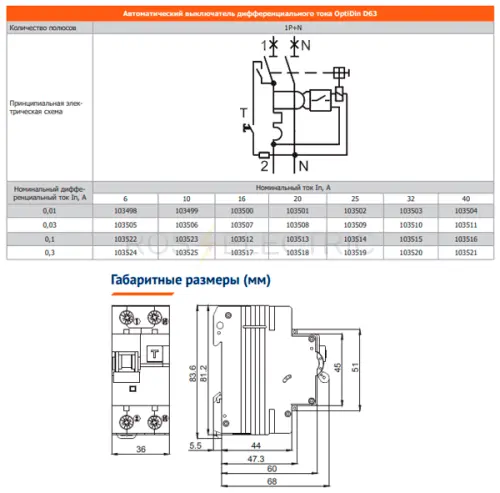

Двухполюсные автоматические выключатели OptiDin D63 (АВДТ) (электронные), управляемые дифференциальным током со встроенной защитой от сверхтоков (далее АВДТ), устанавливаются в однофазных электрических сетях переменного тока частоты 50 Гц с глухозаземленной нейтралью номинальным напряжением не выше 230 В и номинальными токами до 40 А - предназначены для защиты людей от поражения электрическим током при неисправностях электрооборудования или при непреднамеренном контакте с открытыми проводящими частями электроустановок, для предотвращения возгораний и пожаров, возникающих вследствие протекания токов утечки и замыканий на землю, а также для защиты от перегрузки и короткого замыкания.
С одним защищенным от сверхтоков полюсом относятся к классу устройств, функционально зависящих от напряжения сети (не размыкающихся автоматически в случае исчезновения напряжения), для стационарной установки при неподвижной проводке.

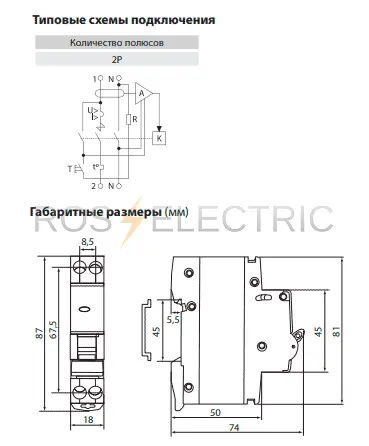

Автоматические выключатели дифференциального тока электронные тип AC 4,5кА АВДТ32М для однофазных сетей в одномодульном исполнении (18 мм) ИЭК - предназначены для защиты человека от поражения электрическим током при повреждении изоляции электроустановок, а также для защиты от перегрузки и короткого замыкания в сетях переменного тока напряжением 230 В и частотой 50 Гц.

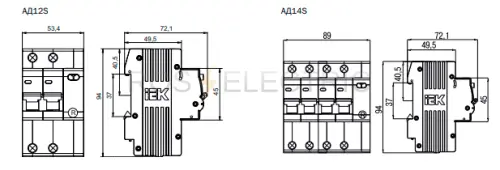

Селективные дифференциальные автоматы электронные тип AC 4,5кА хар-ка C cо встроенной защитой от сверхтоков АД14S ИЭК - предназначены для построения многоступенчатых (селективных) схем защиты от дифференциального тока, и обеспечивают защиту от поражений электрическим током при прямом непреднамеренном прикосновении к токоведущим частям электрооборудования, защиту от  озгорания изоляции токоведущих частей при возникновении тока утечки, защиту от перегрузки и короткого замыкания.

Селективные дифференциальные автоматы электронные тип AC 4,5кА хар-ка C cо встроенной защитой от сверхтоков АД14S ИЭК - предназначены для построения многоступенчатых (селективных) схем защиты от дифференциального тока, и обеспечивают защиту от поражений электрическим током при прямом непреднамеренном прикосновении к токоведущим частям электрооборудования, защиту от  озгорания изоляции токоведущих частей при возникновении тока утечки, защиту от перегрузки и короткого замыкания.

Селективные дифференциальные автоматы электронные тип AC 4,5кА хар-ка C cо встроенной защитой от сверхтоков АД12S ИЭК - предназначены для построения многоступенчатых (селективных) схем защиты от дифференциального тока, и обеспечивают защиту от поражений электрическим током при прямом непреднамеренном прикосновении к токоведущим частям электрооборудования, защиту от  озгорания изоляции токоведущих частей при возникновении тока утечки, защиту от перегрузки и короткого замыкания.

Автоматический выключатель дифференциального тока АВДТ63S селективный 4P электронный тип AC 6кА - предназначен проведения тока в нормальном режиме, отключения тока при коротких замыканиях или перегрузке, отключения тока при прикосновении человека к токоведущим частям электроустановок или протекании дифференциального тока утечки на землю.

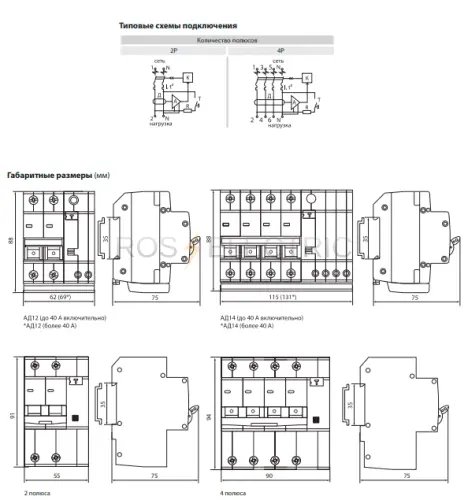

Дифференциальные автоматы АД12 2P тип AC электронные 4,5кА ТДМ - предназначены для проведения тока в нормальном режиме, отключения тока при коротких замыканиях или перегрузке, отключение тока при прикосновении человека к токоведущим частям электроустановок или протекании дифференциального (утечки) тока на землю.
Материал корпуса: пластик, не поддерживающий горение.
Индикатор положения контактов (включено/отключено)

Дифференциальные автоматы АД12 2P тип AC электронные 4,5кА ТДМ - предназначены для проведения тока в нормальном режиме, отключения тока при коротких замыканиях или перегрузке, отключение тока при прикосновении человека к токоведущим частям электроустановок или протекании дифференциального (утечки) тока на землю.
Материал корпуса: пластик, не поддерживающий горение.
Индикатор положения контактов (включено/отключено)

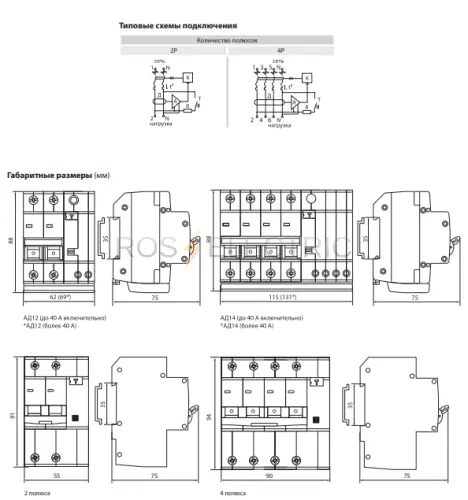

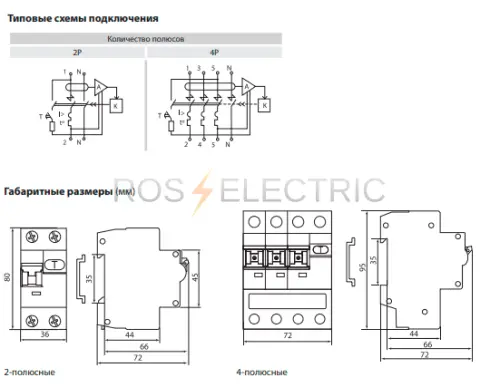

Дифференциальные автоматы АД14 4P тип AC электронные 4,5кА ТДМ - предназначены для проведения тока в нормальном режиме, отключения тока при коротких замыканиях или перегрузке, отключение тока при прикосновении человека к токоведущим частям электроустановок или протекании дифференциального (утечки) тока на землю.
Материал корпуса: пластик, не поддерживающий горение.
Индикатор положения контактов (включено/отключено)

Дифференциальные автоматы АД12 2P тип AC электронные 4,5кА ТДМ - предназначены для проведения тока в нормальном режиме, отключения тока при коротких замыканиях или перегрузке, отключение тока при прикосновении человека к токоведущим частям электроустановок или протекании дифференциального (утечки) тока на землю.
Материал корпуса: пластик, не поддерживающий горение.
Индикатор положения контактов (включено/отключено)

Дифференциальные автоматы АД14 4P тип AC электронные 4,5кА ТДМ - предназначены для проведения тока в нормальном режиме, отключения тока при коротких замыканиях или перегрузке, отключение тока при прикосновении человека к токоведущим частям электроустановок или протекании дифференциального (утечки) тока на землю.
Материал корпуса: пластик, не поддерживающий горение.
Индикатор положения контактов (включено/отключено)

Дифференциальные автоматы АД12 2P тип AC электронные 4,5кА ТДМ - предназначены для проведения тока в нормальном режиме, отключения тока при коротких замыканиях или перегрузке, отключение тока при прикосновении человека к токоведущим частям электроустановок или протекании дифференциального (утечки) тока на землю.
Материал корпуса: пластик, не поддерживающий горение.
Индикатор положения контактов (включено/отключено)

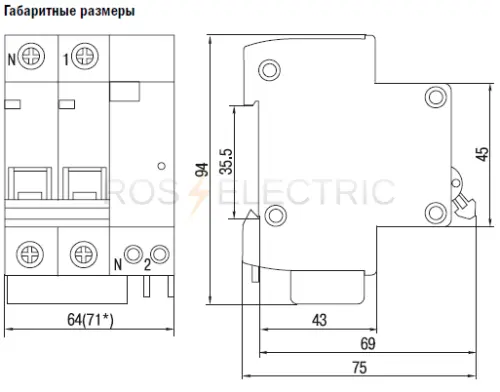

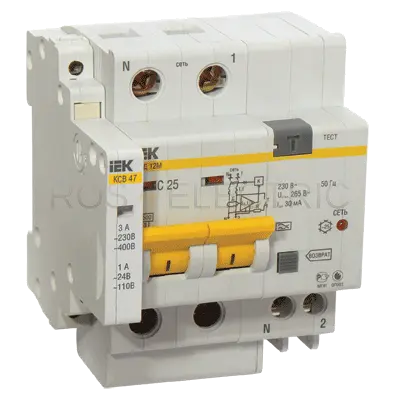

Дифференциальный автомат АД12М ИЭК – предназначен для защиты от поражения электрическим током при прикосновении к токоведущим частям, защиту от перегрузки и короткого замыкания, защита от недопустимого повышения напряжения сети (265±5 В).
Количество полюсов: 2.
Характеристики срабатывания электромагнитного расцепителя: C.
Номинальный ток In: 50А.
Номинальная отключающая способность: 4500 А
Номинальный отключающий дифференциальный ток IΔn (ток утечки): 30 мА.
Рабочая характеристика при наличии дифференциального тока: А.

Сохраняет работоспособность при пониженном напряжении сети до 50 В.
Наличие функции защиты от повышенного напряжения (265±5 В).

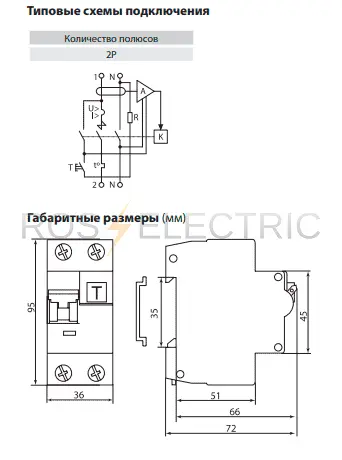

-Комбинированная схема с электронным модулем дифференциальной защиты и встроенным выключателем серии ВА47-29.
-Встроенная защита от импульсных перенапряжений-варистор класса D.
-Наличие кнопок «ТЕСТ» для проверки работоспособности устройства и правильности подключения и «ВОЗВРАТ» для индикации срабатывания от дифференциального тока.
-Возможность установки дополнительных устройств: контакт состояния КС47; контакт состояния КСВ47.
Диапазон рабочих температур: от 25 до +40 °С
Устройства серии:
MAD12-2-016-B-030 Дифференциальный автомат АД12М 2Р B16 30мА
MAD12-2-025-B-030 Дифференциальный автомат АД12М 2Р B25 30мА
MAD12-2-010-C-030 Дифференциальный автомат АД12М 2Р С10 30мА
MAD12-2-016-C-030 Дифференциальный автомат АД12М 2Р С16 30мА
MAD12-2-020-C-030 Дифференциальный автомат АД12М 2Р С20 30мА
MAD12-2-025-C-030 Дифференциальный автомат АД12М 2Р С25 30мА
MAD12-2-032-C-030 Дифференциальный автомат АД12М 2Р С32 30мА
MAD12-2-040-C-030 Дифференциальный автомат АД12М 2Р С40 30мА
MAD12-2-050-C-030 Дифференциальный автомат АД12М 2Р С50 30мА
MAD12-2-063-C-030 Дифференциальный автомат АД12М 2Р С63 30мА

Дифференциальный автомат АД12М ИЭК – предназначен для защиты от поражения электрическим током при прикосновении к токоведущим частям, защиту от перегрузки и короткого замыкания, защита от недопустимого повышения напряжения сети (265±5 В).
Количество полюсов: 2.
Характеристики срабатывания электромагнитного расцепителя: C.
Номинальный ток In: 20А.
Номинальная отключающая способность: 4500 А
Номинальный отключающий дифференциальный ток IΔn (ток утечки): 30 мА.
Рабочая характеристика при наличии дифференциального тока: А.

Сохраняет работоспособность при пониженном напряжении сети до 50 В.
Наличие функции защиты от повышенного напряжения (265±5 В).
-Комбинированная схема с электронным модулем дифференциальной защиты и встроенным выключателем серии ВА47-29.
-Встроенная защита от импульсных перенапряжений-варистор класса D.
-Наличие кнопок «ТЕСТ» для проверки работоспособности устройства и правильности подключения и «ВОЗВРАТ» для индикации срабатывания от дифференциального тока.
-Возможность установки дополнительных устройств: контакт состояния КС47; контакт состояния КСВ47.
Диапазон рабочих температур: от 25 до +40 °С
Устройства серии:
MAD12-2-016-B-030 Дифференциальный автомат АД12М 2Р B16 30мА
MAD12-2-025-B-030 Дифференциальный автомат АД12М 2Р B25 30мА
MAD12-2-010-C-030 Дифференциальный автомат АД12М 2Р С10 30мА
MAD12-2-016-C-030 Дифференциальный автомат АД12М 2Р С16 30мА
MAD12-2-020-C-030 Дифференциальный автомат АД12М 2Р С20 30мА
MAD12-2-025-C-030 Дифференциальный автомат АД12М 2Р С25 30мА
MAD12-2-032-C-030 Дифференциальный автомат АД12М 2Р С32 30мА
MAD12-2-040-C-030 Дифференциальный автомат АД12М 2Р С40 30мА
MAD12-2-050-C-030 Дифференциальный автомат АД12М 2Р С50 30мА
MAD12-2-063-C-030 Дифференциальный автомат АД12М 2Р С63 30мА

Автоматические выключатели дифференциального тока (АВДТ) - аппарат, сочетающий функции автоматического выключателя с электромеханическим или электронным УЗО типа А. При обнаружении автоматическим выключателем в защищаемом участке сети тока утечки (повреждения) на землю или сверхтока (тока перегрузки или короткого замыкания) происходит срабатывание устройства, приводящее к отключению защищаемой сети. АВДТ реагируют как на синусоидальный переменный дифференциальный ток, так и на пульсирующий постоянный дифференциальный ток (тип А), что позволяет без ограничений
применять его в зданиях и жилых помещениях, насыщенных бытовой техникой (телевизоры, видеомагнитофоны, персональные компьютеры, регулируемые источники света, современные стиральные машины и др.)
Особое отличие дифференциальных автоматов EKF в наличии лектромеханического УЗО типа А (для электромеханического АВДТ) и блока защиты от перенапряжения (для электронного АВДТ). -Зажимы из посеребренной меди и анодированной стали скругленной формы с насечками.
-Контакты из бескислородной меди с содержанием серебра.
-Встроенное электромеханическое УЗО типа А (для электромеханического АВДТ).
-Встроенная защита от перенапряжения (для электронного АВДТ).
-Предельная коммутационная способность 6000 А.
-Корпус изготовлен из не поддерживающей горение пластмассы.
- Возможность подключения посредством гребенчатой и

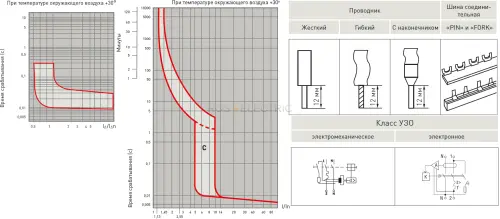

U-образной шины. Характеристика С срабатывание электромагнитной защиты между
5- и 10-кратным значением номинального тока. Предельная коммутационная способность, кА 6
Коммутационная износостойкость, кол-во циклов 4000
Механическая износостойкость, кол-во циклов 10000
Сечение подключаемого провода, мм2 от 1 до 16
Момент затяжки, Н∙м 1,5
Номинальное фазное напряжение частотой 50 Гц, В 240
Характеристика отключения С
Тип УЗО А
Класс УЗО электр./электромехан.
Количество полюсов 1Р + N
Расположение нейтрали с левой стороны
Степень защиты IP 20
Степень защиты аппарата в модульном шкафу IP 40
Время отключения при номинальном отключающем
дифференциальном токе, не более, с 0,04
Климатическое исполнение УХЛ4
Диапазон рабочих температур, °С от -25 до +40
Категория применения А

Автоматические выключатели дифференциального тока (АВДТ) электронного типа серии NXBLE-63Y применяются в электрических цепях с напряжением до 240 В и частотой 50/60 Гц, с номинальным током до 63А. Они предназначены для защиты от сверхтока, а также людей от поражения электрическим током и оборудования от возгорания.
Количество полюсов:1+N;
Степень защиты (IP):IP20;

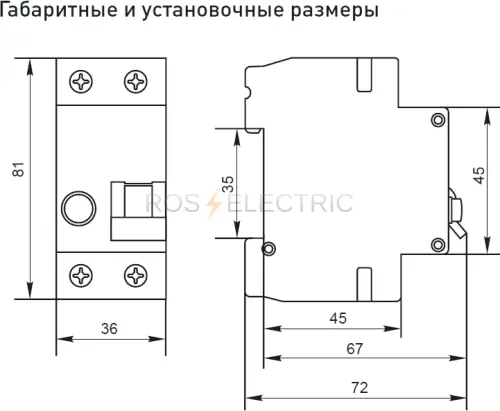

Габаритные и установочные размеры (ШхВхГ), мм:36х77х76,5;
Номинальный ток, А:5;
Номинальное напряжение изоляции, В:500;
Степень загрязнения среды:2;
Номинальная отключающая способность, кА:4.5;
Механическая износостойкость, циклов:20000;
Электрическая износостойкость, циклов:10000;
Стандарты:IEC 61009-1;
Частота, Гц:50/60 Гц;
Род тока:AC;
Характеристика срабатывания (кривая тока):C;
Номинальный ток утечки, А:0.03;
Тип тока утечки:AC;
Рабочая температура окружающей среды, °C:-35...+70;
Номинальное импульсное выдерживаемое напряжение, кВ:4;
Номинальное напряжение, В:230;
Ширина в числах модульных расстояний:2;

Автоматические выключатели дифференциального тока (АВДТ) электронного типа серии NXBLE-63 применяются в электрических цепях с напряжением до 400 В и частотой 50/60 Гц, с номинальным током до 63А. Они предназначены для защиты от сверхтока, а также людей от поражения электрическим током и оборудования от возгорания.
Количество полюсов:4;
Степень защиты (IP):IP20;
Габаритные и установочные размеры (ШхВхГ), мм:135x94,5x77,8;
Номинальный ток, А:10;
Номинальное напряжение изоляции, В:500;
Степень загрязнения среды:2;
Номинальная отключающая способность, кА:6;
Механическая износостойкость, циклов:10000;
Электрическая износостойкость, циклов:20000;
Стандарты:ГОСТ Р 51327.1;
Частота, Гц:50/60 Гц;
Род тока:AC;
Характеристика срабатывания (кривая тока):B;
Номинальный ток утечки, А:0.3;
Тип тока утечки:AC;
Рабочая температура окружающей среды, °C:-25...+40;
Номинальное импульсное выдерживаемое напряжение, кВ:4;
Номинальное напряжение, В:400;
Ширина в числах модульных расстояний:7.5;
