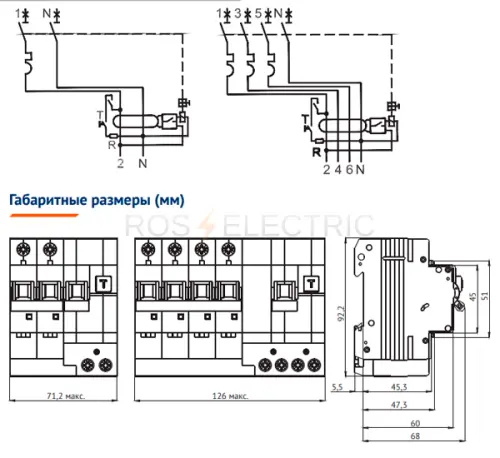

Автоматические выключатели типа OptiDin VD63 (АВДТ) электронные 6 кА, управляемые дифференциальным током со встроенной защитой от сверхтоков, устанавливаются в электрических цепях переменного тока частоты 50 Гц с глухозаземленной нейтралью номинальным напряжением не выше 400 В и номинальными токами до 63 А и предназначены для защиты людей от поражения электрическим током при неисправностях электрооборудования или при непреднамеренном контакте с открытыми проводящими частями электроустановок, для предотвращения возгораний и пожаров, возникающих вследствие протекания токов утечки и замыканий на землю, а также для защиты от перегрузки и короткого замыкания. АВДТ относятся к классу устройств, функционально зависящих от напряжения сети (не размыкающихся автоматически в случае исчезновения напряжения).

Автоматические выключатели типа OptiDin VD63 (АВДТ) электронные 6 кА, управляемые дифференциальным током со встроенной защитой от сверхтоков, устанавливаются в электрических цепях переменного тока частоты 50 Гц с глухозаземленной нейтралью номинальным напряжением не выше 400 В и номинальными токами до 63 А и предназначены для защиты людей от поражения электрическим током при неисправностях электрооборудования или при непреднамеренном контакте с открытыми проводящими частями электроустановок, для предотвращения возгораний и пожаров, возникающих вследствие протекания токов утечки и замыканий на землю, а также для защиты от перегрузки и короткого замыкания. АВДТ относятся к классу устройств, функционально зависящих от напряжения сети (не размыкающихся автоматически в случае исчезновения напряжения).

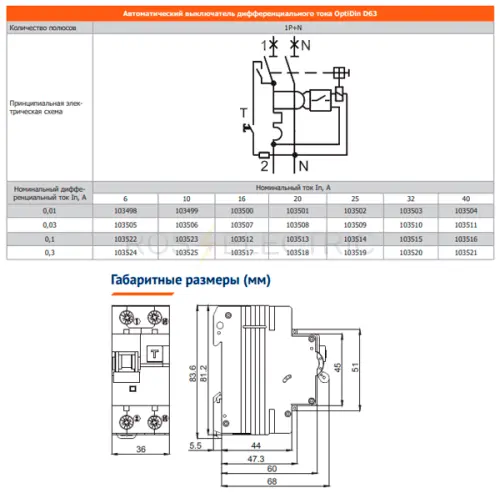

Двухполюсные автоматические выключатели OptiDin D63 (АВДТ) (электронные), управляемые дифференциальным током со встроенной защитой от сверхтоков (далее АВДТ), устанавливаются в однофазных электрических сетях переменного тока частоты 50 Гц с глухозаземленной нейтралью номинальным напряжением не выше 230 В и номинальными токами до 40 А - предназначены для защиты людей от поражения электрическим током при неисправностях электрооборудования или при непреднамеренном контакте с открытыми проводящими частями электроустановок, для предотвращения возгораний и пожаров, возникающих вследствие протекания токов утечки и замыканий на землю, а также для защиты от перегрузки и короткого замыкания.
С одним защищенным от сверхтоков полюсом относятся к классу устройств, функционально зависящих от напряжения сети (не размыкающихся автоматически в случае исчезновения напряжения), для стационарной установки при неподвижной проводке.

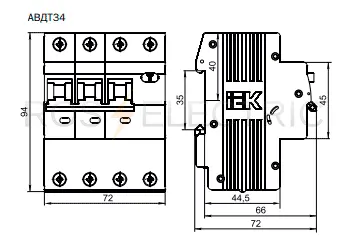

Автоматические выключатели дифференциального тока электронный тип А 6кА АВДТ34 - предназначены для защиты человека от поражения электрическим током при повреждении изоляции электроустановок, для предотвращения пожаров вследствие протекания токов утечки на землю и для защиты от перегрузки и короткого замыкания в сетях переменного тока напряжением 400 В и частотой 50 Гц.

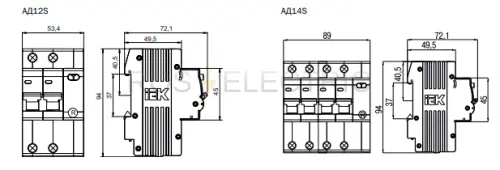

Селективные дифференциальные автоматы электронные тип AC 4,5кА хар-ка C cо встроенной защитой от сверхтоков АД12S ИЭК - предназначены для построения многоступенчатых (селективных) схем защиты от дифференциального тока, и обеспечивают защиту от поражений электрическим током при прямом непреднамеренном прикосновении к токоведущим частям электрооборудования, защиту от  озгорания изоляции токоведущих частей при возникновении тока утечки, защиту от перегрузки и короткого замыкания.

Автоматический выключатель дифференциального тока АВДТ63S селективный 4P электронный тип AC 6кА - предназначен проведения тока в нормальном режиме, отключения тока при коротких замыканиях или перегрузке, отключения тока при прикосновении человека к токоведущим частям электроустановок или протекании дифференциального тока утечки на землю.

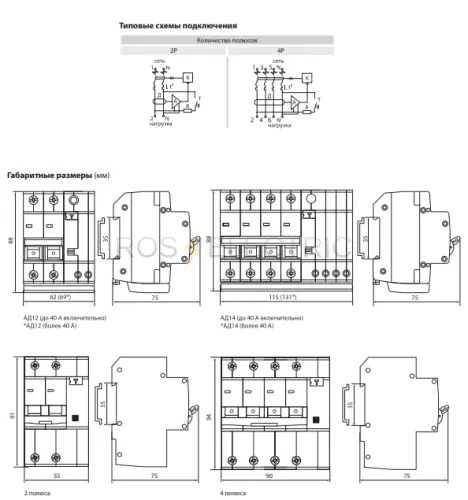

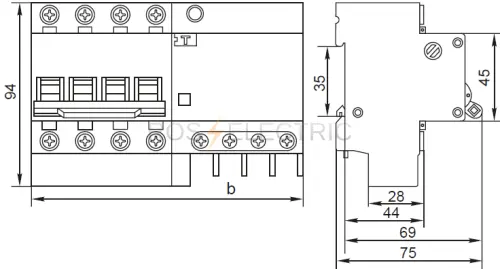

Дифференциальные автоматы АД14 4P тип AC электронные 4,5кА ТДМ - предназначены для проведения тока в нормальном режиме, отключения тока при коротких замыканиях или перегрузке, отключение тока при прикосновении человека к токоведущим частям электроустановок или протекании дифференциального (утечки) тока на землю.
Материал корпуса: пластик, не поддерживающий горение.
Индикатор положения контактов (включено/отключено)

Дифференциальные автоматы АД12 2P тип AC электронные 4,5кА ТДМ - предназначены для проведения тока в нормальном режиме, отключения тока при коротких замыканиях или перегрузке, отключение тока при прикосновении человека к токоведущим частям электроустановок или протекании дифференциального (утечки) тока на землю.
Материал корпуса: пластик, не поддерживающий горение.
Индикатор положения контактов (включено/отключено)

Дифференциальные автоматы АД12 2P тип AC электронные 4,5кА ТДМ - предназначены для проведения тока в нормальном режиме, отключения тока при коротких замыканиях или перегрузке, отключение тока при прикосновении человека к токоведущим частям электроустановок или протекании дифференциального (утечки) тока на землю.
Материал корпуса: пластик, не поддерживающий горение.
Индикатор положения контактов (включено/отключено)

Дифференциальные автоматы АД14 4P тип AC электронные 4,5кА ТДМ - предназначены для проведения тока в нормальном режиме, отключения тока при коротких замыканиях или перегрузке, отключение тока при прикосновении человека к токоведущим частям электроустановок или протекании дифференциального (утечки) тока на землю.
Материал корпуса: пластик, не поддерживающий горение.
Индикатор положения контактов (включено/отключено)

Дифференциальные автоматы АД12 2P тип AC электронные 4,5кА ТДМ - предназначены для проведения тока в нормальном режиме, отключения тока при коротких замыканиях или перегрузке, отключение тока при прикосновении человека к токоведущим частям электроустановок или протекании дифференциального (утечки) тока на землю.
Материал корпуса: пластик, не поддерживающий горение.
Индикатор положения контактов (включено/отключено)

Дифференциальные автоматы АД14 4P тип AC электронные 4,5кА ТДМ - предназначены для проведения тока в нормальном режиме, отключения тока при коротких замыканиях или перегрузке, отключение тока при прикосновении человека к токоведущим частям электроустановок или протекании дифференциального (утечки) тока на землю.
Материал корпуса: пластик, не поддерживающий горение.
Индикатор положения контактов (включено/отключено)

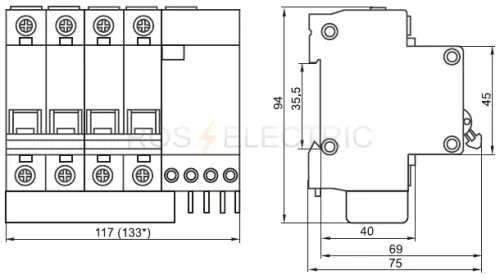

Быстродействующий защитный выключатель, реагирующий на дифференциальный ток, со встроенной защитой от сверхтоков.
Обеспечивает 3 вида защиты:
-защиту человека от поражения электрическим током при случайном непреднамеренном прикосновении к токоведущим частям электроустановок при повреждениях изоляции;
-предотвращение пожаров вследствие протекания токов утечки на землю;
-защиту от перегрузки и короткого замыкания.
Аппарат сохраняет работоспособность при пониженном напряжении сети (до 50 В) и обладает высокой механической износостойкостью. В аппарате предусмотрена индикация срабатывания от дифференциального тока.
Свыше 50 типоисполнений на 9 номинальных токов от 6 до 63 А.
-Комбинированная схема с электронным модулем дифференциальной защиты и встроенным выключателем серии ВА47 29.
-Встроенная защита от импульсных перенапряжений-варистор класса D.
Наиболее надежная защита человека при прямом прикосновении к токоведущим частям.
-Широкий диапазон рабочих температур от –25 до +40 °С.
-Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения.
-Наличие кнопки «ТЕСТ» для проверки работоспособности устройства и правильности подключения.
-Возможность установки дополнительных устройств:
– контакт состояния КС47;
– контакт состояния КСВ47.

Номинальное напряжение частотой 50 Гц, В 230/400
Номинальный ток In, А 6; 10; 16; 20; 25; 32; 40; 50; 63
Характеристики срабатывания электромагнитного расцепителя В, С
Номинальный отключающий дифференциальный ток IΔn,мА 10; 30; 100; 300
Номинальная отключающая способность, А 4500
Рабочая характеристика при наличии дифференциального тока АС
Время отключения при номинальном дифференциальном токе, мс ≤40
Число полюсов 2, 4
Условия эксплуатации УХЛ4
Степень защиты выключателя IP20
Износостойкость, циклов В-О, не менее 10 000
Максимальное сечение присоединяемых проводов, мм2 вход -25; выход -16/25*
Наличие драгоценных металлов (серебро), г/полюс 0,6÷2,0
Масса (2/4 полюсные), кг 0,25/0,45

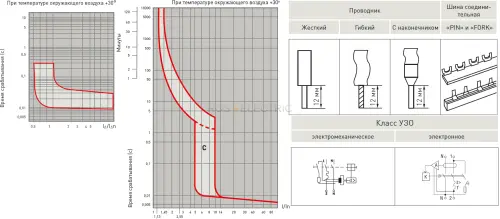

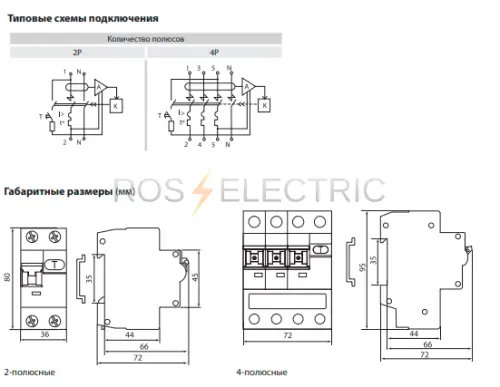

Автоматические выключатели дифференциального тока (АВДТ) - аппарат, сочетающий функции автоматического выключателя с электромеханическим или электронным УЗО типа А. При обнаружении автоматическим выключателем в защищаемом участке сети тока утечки (повреждения) на землю или сверхтока (тока перегрузки или короткого замыкания) происходит срабатывание устройства, приводящее к отключению защищаемой сети. АВДТ реагируют как на синусоидальный переменный дифференциальный ток, так и на пульсирующий постоянный дифференциальный ток (тип А), что позволяет без ограничений
применять его в зданиях и жилых помещениях, насыщенных бытовой техникой (телевизоры, видеомагнитофоны, персональные компьютеры, регулируемые источники света, современные стиральные машины и др.)
Особое отличие дифференциальных автоматов EKF в наличии лектромеханического УЗО типа А (для электромеханического АВДТ) и блока защиты от перенапряжения (для электронного АВДТ). -Зажимы из посеребренной меди и анодированной стали скругленной формы с насечками.
-Контакты из бескислородной меди с содержанием серебра.
-Встроенное электромеханическое УЗО типа А (для электромеханического АВДТ).
-Встроенная защита от перенапряжения (для электронного АВДТ).
-Предельная коммутационная способность 6000 А.
-Корпус изготовлен из не поддерживающей горение пластмассы.
- Возможность подключения посредством гребенчатой и
U-образной шины. Характеристика С срабатывание электромагнитной защиты между
5- и 10-кратным значением номинального тока. Предельная коммутационная способность, кА 6
Коммутационная износостойкость, кол-во циклов 4000
Механическая износостойкость, кол-во циклов 10000
Сечение подключаемого провода, мм2 от 1 до 16
Момент затяжки, Н∙м 1,5
Номинальное фазное напряжение частотой 50 Гц, В 240
Характеристика отключения С
Тип УЗО А
Класс УЗО электр./электромехан.
Количество полюсов 1Р + N
Расположение нейтрали с левой стороны
Степень защиты IP 20
Степень защиты аппарата в модульном шкафу IP 40
Время отключения при номинальном отключающем
дифференциальном токе, не более, с 0,04
Климатическое исполнение УХЛ4
Диапазон рабочих температур, °С от -25 до +40
Категория применения А

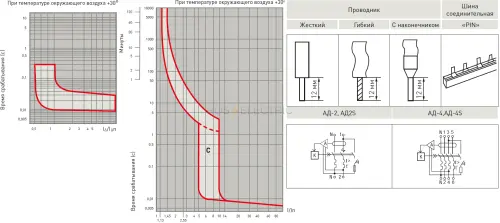

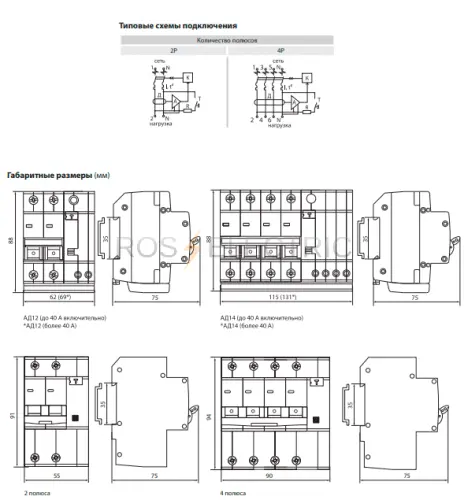

Дифференциальный автоматический выключатель-это аппарат, сочетающий функции автоматического выключателя с устройством защитного отключения. При обнаружении автоматическим выключателем в защищаемом участке сети тока утечки (повреждения) на землю или сверхтока (тока перегрузки или короткого замыкания) происходит срабатывание устройства, приводящее к отключению защищаемой сети.
Особое отличие дифференциальных автоматов EKF в наличии встроенного блока защиты от перенапряжения.
АД-2 и АД-4 выпускаются в стандартном и селективном (АД-2S, АД-4S) исполнениях. -Зажимы из посеребренной меди и анодированной стали скругленной формы с насечками.
-Встроенная защита от перенапряжения.
-Наличие селективных дифференциальных автоматов.
-Защита фазы и нейтрали.
-Наличие кнопки возврата для индикации срабатывания от тока утечки.
-Контакты выполнены из бескислородной меди.
-Корпус изготовлен из не поддерживающей горение пластмассы.
-Возможность подключения посредством гребенчатой шины. Предельная коммутационная способность, кА 4,5
Коммутационная износостойкость, кол-во циклов 10000
Механическая износостойкость, кол-во циклов 10000
Сечение подключаемого провода, мм2 от 1 до 25
Момент затяжки, Н∙м 2,5
Номинальное фазное напряжение частотой 50 Гц, В 240
Номинальное линейное напряжение частотой 50 Гц, В 415
Характеристика отключения С
Тип УЗО АС АС/S
Класс УЗО электронное
Расположение нейтрали с левой стороны
Степень защиты IP 20
Степень защиты аппарата в модульном шкафу IP 40
Время отключения при номинальном отключающем дифференциальном токе, не более с 0,04
Климатическое исполнение УХЛ4
Диапазон рабочих температур, °С от -25 до +40
Категория применения А В

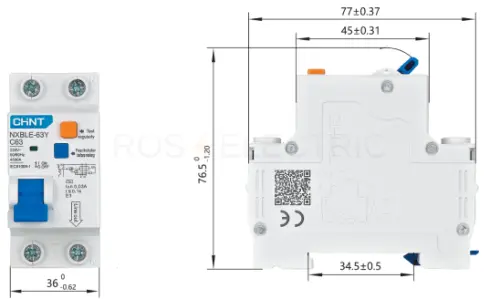

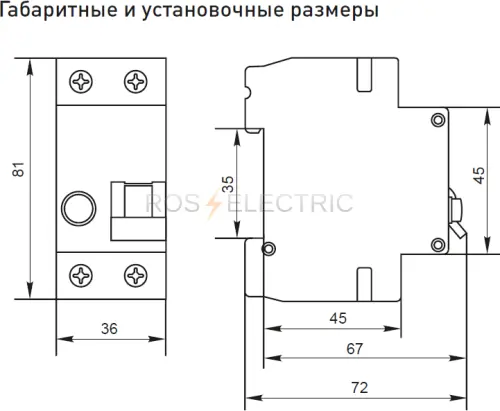

Автоматические выключатели дифференциального тока (АВДТ) электронного типа серии NXBLE-63Y применяются в электрических цепях с напряжением до 240 В и частотой 50/60 Гц, с номинальным током до 63А. Они предназначены для защиты от сверхтока, а также людей от поражения электрическим током и оборудования от возгорания.
Количество полюсов:1+N;
Степень защиты (IP):IP20;
Габаритные и установочные размеры (ШхВхГ), мм:36х77х76,5;
Номинальный ток, А:10;
Номинальное напряжение изоляции, В:500;
Степень загрязнения среды:2;
Номинальная отключающая способность, кА:4.5;
Механическая износостойкость, циклов:20000;
Электрическая износостойкость, циклов:10000;
Стандарты:IEC 61009-1;
Частота, Гц:50/60 Гц;
Род тока:AC;
Характеристика срабатывания (кривая тока):C;
Номинальный ток утечки, А:0.03;
Тип тока утечки:AC;
Рабочая температура окружающей среды, °C:-35...+70;
Номинальное импульсное выдерживаемое напряжение, кВ:4;
Номинальное напряжение, В:230;
Ширина в числах модульных расстояний:2;

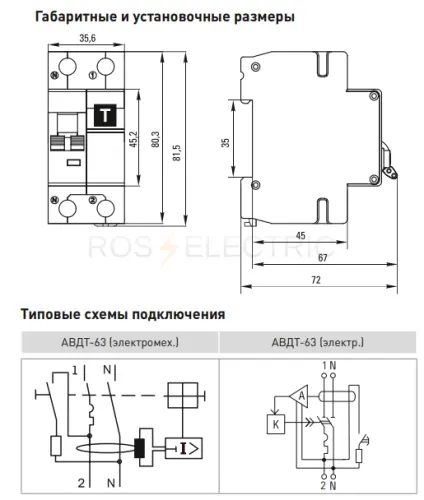

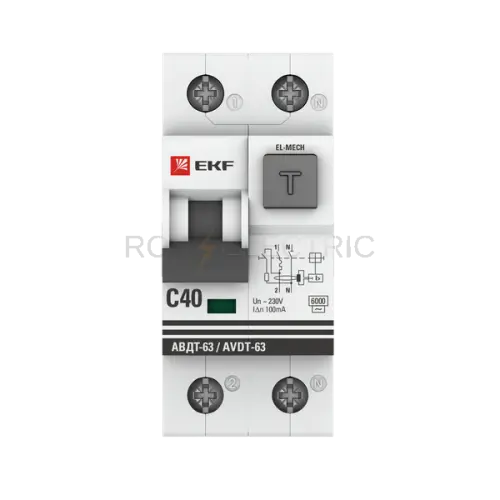

Автоматический выключатель дифференциального тока АВДТ-63 PROXIMA EKF – это аппарат, сочетающий функции автоматического выключателя с электромеханическим или электронным УЗО. При обнаружении автоматическим выключателем в защищаемом участке сети тока утечки (повреждения) на землю или сверхтока (тока перегрузки или короткого замыкания) происходит срабатывание устройства, приводящее к отключению защищаемой сети. Возможна коммутация алюминиевым и медным проводником.

Автоматический выключатель дифференциального тока серии ДИФ-103 DEKraft; 3P+N; ном.ток 32 А; характеристика C; откл.способность Icn = 6 kA; ток утечки 300 мА; тип - АС; блок дифф.защиты  электронный; ширина  2 мод. х 18 мм; монтаж  на DIN-рейку. АВДТ применяются в сетях напряжением до 220 В пер.тока для защиты человека от поражения электрическим током и электроустановок от сверхтоков и токов утечки. Аппараты ДИФ-103 являются более компактным вариантом АВДТ по сравнению с серией ДИФ-101.

Автоматический выключатель дифференциального тока серии ДИФ-103 DEKraft; 3P+N; ном.ток 16 А; характеристика C; откл.способность Icn = 6 kA; ток утечки 100 мА; тип - АС; блок дифф.защиты  электронный; ширина  2 мод. х 18 мм; монтаж  на DIN-рейку. АВДТ применяются в сетях напряжением до 220 В пер.тока для защиты человека от поражения электрическим током и электроустановок от сверхтоков и токов утечки. Аппараты ДИФ-103 являются более компактным вариантом АВДТ по сравнению с серией ДИФ-101.

Автоматический выключатель дифференциального тока серии ДИФ-101 S DEKraft; селективный; 4P; ном.ток 25 А; характеристика C; откл.способность Icn = 6 кА; ток утечки 300 мА; блок дифф.защиты электронный; ширина 6,5 мод. х 18 мм; монтаж на DIN-рейку. АВДТ применяются в сетях напряжением до 400 В пер.тока для защиты электроустановок от сверхтоков и токов утечки; в щитах, где требуется ступенчатая дифференциальная защита (задержка по срабатыванию).
