Автоматы дифференциального тока – Страница 73

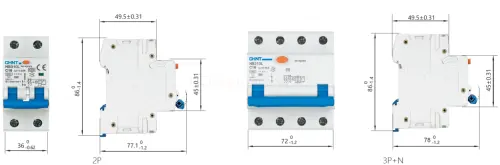

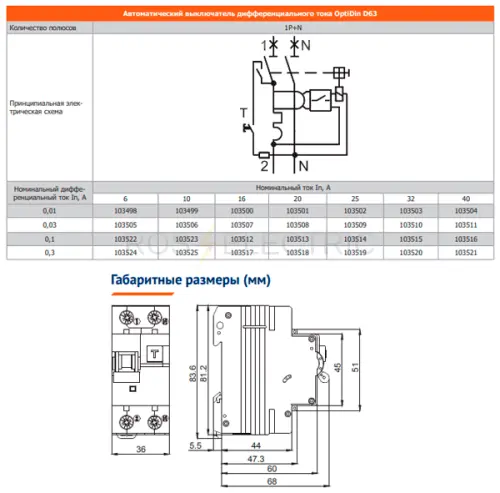

Двухполюсные автоматические выключатели OptiDin D63 (АВДТ) (электронные), управляемые дифференциальным током со встроенной защитой от сверхтоков (далее АВДТ), устанавливаются в однофазных электрических сетях переменного тока частоты 50 Гц с глухозаземленной нейтралью номинальным напряжением не выше 230 В и номинальными токами до 40 А - предназначены для защиты людей от поражения электрическим током при неисправностях электрооборудования или при непреднамеренном контакте с открытыми проводящими частями электроустановок, для предотвращения возгораний и пожаров, возникающих вследствие протекания токов утечки и замыканий на землю, а также для защиты от перегрузки и короткого замыкания.
С одним защищенным от сверхтоков полюсом относятся к классу устройств, функционально зависящих от напряжения сети (не размыкающихся автоматически в случае исчезновения напряжения), для стационарной установки при неподвижной проводке.

Автоматические выключатели дифференциального тока электронные тип AC 4,5кА АВДТ32М для однофазных сетей в одномодульном исполнении (18 мм) ИЭК - предназначены для защиты человека от поражения электрическим током при повреждении изоляции электроустановок, а также для защиты от перегрузки и короткого замыкания в сетях переменного тока напряжением 230 В и частотой 50 Гц.

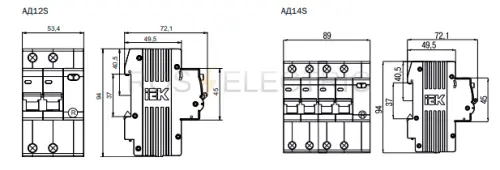

Селективные дифференциальные автоматы электронные тип A 4,5кА хар-ка C cо встроенной защитой от сверхтоков АД12MS ИЭК - предназначены для построения многоступенчатых (селективных) схем защиты от дифференциального тока, и обеспечивают защиту от поражений электрическим током при прямом непреднамеренном прикосновении к токоведущим частям электрооборудования, защиту от озгорания изоляции токоведущих частей при возникновении тока утечки, защиту от перегрузки и короткого замыкания, защиту от недопустимого повышения напряжения сети.
Световая светодиодная индикация включенного состояния.

Селективные дифференциальные автоматы электронные тип A 4,5кА хар-ка C cо встроенной защитой от сверхтоков АД12MS ИЭК - предназначены для построения многоступенчатых (селективных) схем защиты от дифференциального тока, и обеспечивают защиту от поражений электрическим током при прямом непреднамеренном прикосновении к токоведущим частям электрооборудования, защиту от озгорания изоляции токоведущих частей при возникновении тока утечки, защиту от перегрузки и короткого замыкания, защиту от недопустимого повышения напряжения сети.
Световая светодиодная индикация включенного состояния.

Селективные дифференциальные автоматы электронные тип AC 4,5кА хар-ка C cо встроенной защитой от сверхтоков АД14S ИЭК - предназначены для построения многоступенчатых (селективных) схем защиты от дифференциального тока, и обеспечивают защиту от поражений электрическим током при прямом непреднамеренном прикосновении к токоведущим частям электрооборудования, защиту от  озгорания изоляции токоведущих частей при возникновении тока утечки, защиту от перегрузки и короткого замыкания.

Автоматический выключатель дифференциального тока АВДТ64 электронный 2P тип A 6кА c  защитой от перенапряжений ТДМ - предназначен проведения тока в нормальном режиме, отключения тока при коротких замыканиях или перегрузке, отключения тока при прикосновении человека к токоведущим частям электроустановок или протекании дифференциального тока утечки на землю, защиту от перенапряжения.

Автоматический выключатель дифференциального тока АВДТ63S селективный 2P электронный тип AС 6кА - предназначен проведения тока в нормальном режиме, отключения тока при коротких замыканиях или перегрузке, отключения тока при прикосновении человека к токоведущим частям электроустановок или протекании дифференциального тока утечки на землю.

Автоматический выключатель дифференциального тока АВДТ63 4P электронный тип A 6кА - предназначен проведения тока в нормальном режиме, отключения тока при коротких замыканиях или перегрузке, отключения тока при прикосновении человека к токоведущим частям электроустановок или протекании дифференциального тока утечки на землю.

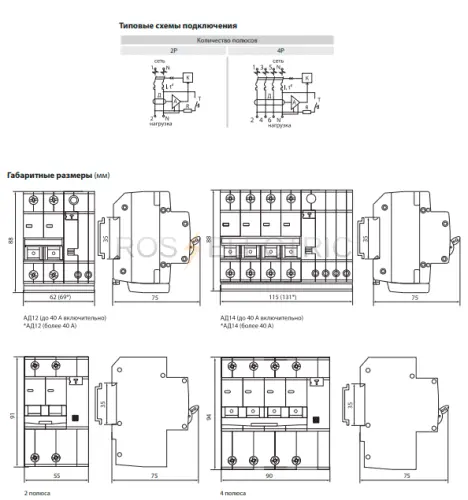

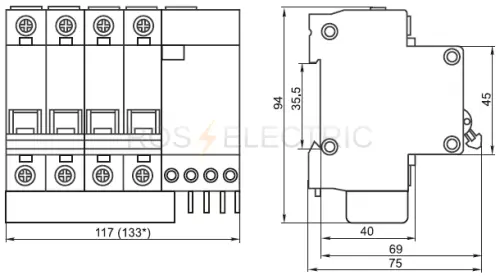

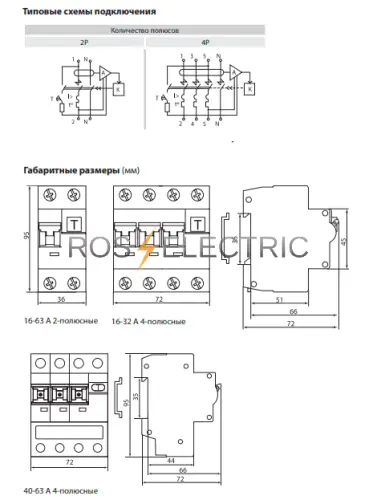

Дифференциальные автоматы АД14 4P тип AC электронные 4,5кА ТДМ - предназначены для проведения тока в нормальном режиме, отключения тока при коротких замыканиях или перегрузке, отключение тока при прикосновении человека к токоведущим частям электроустановок или протекании дифференциального (утечки) тока на землю.
Материал корпуса: пластик, не поддерживающий горение.
Индикатор положения контактов (включено/отключено)

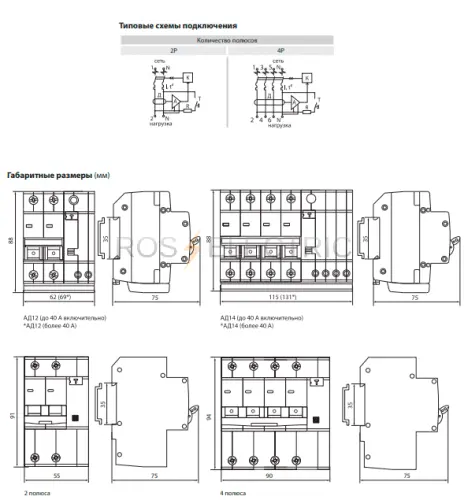

Дифференциальные автоматы АД12 2P тип AC электронные 4,5кА ТДМ - предназначены для проведения тока в нормальном режиме, отключения тока при коротких замыканиях или перегрузке, отключение тока при прикосновении человека к токоведущим частям электроустановок или протекании дифференциального (утечки) тока на землю.
Материал корпуса: пластик, не поддерживающий горение.
Индикатор положения контактов (включено/отключено)

Дифференциальные автоматы АД14 4P тип AC электронные 4,5кА ТДМ - предназначены для проведения тока в нормальном режиме, отключения тока при коротких замыканиях или перегрузке, отключение тока при прикосновении человека к токоведущим частям электроустановок или протекании дифференциального (утечки) тока на землю.
Материал корпуса: пластик, не поддерживающий горение.
Индикатор положения контактов (включено/отключено)

Дифференциальные автоматы АД14 4P тип AC электронные 4,5кА ТДМ - предназначены для проведения тока в нормальном режиме, отключения тока при коротких замыканиях или перегрузке, отключение тока при прикосновении человека к токоведущим частям электроустановок или протекании дифференциального (утечки) тока на землю.
Материал корпуса: пластик, не поддерживающий горение.
Индикатор положения контактов (включено/отключено)

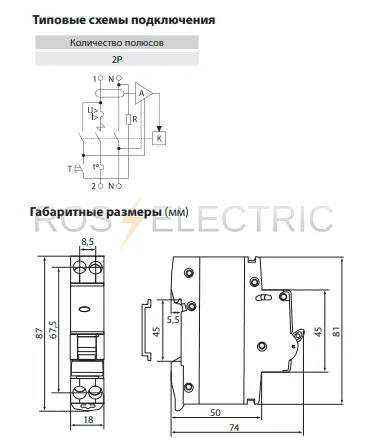

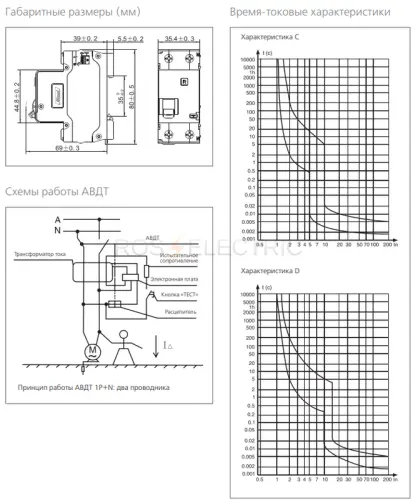

Автоматический выключатель дифференциального тока АВДТ63М электронный тип AC 4,5кА хар-ка С ТДМ - предназначен проведения тока в нормальном режиме, отключения тока при коротких замыканиях или перегрузке, отключения тока при прикосновении человека к токоведущим частям электроустановок или протекании дифференциального тока утечки на землю.
Ширина: 1 модуль (18мм)

Быстродействующий защитный выключатель, реагирующий на дифференциальный ток, со встроенной защитой от сверхтоков.
Обеспечивает 3 вида защиты:
-защиту человека от поражения электрическим током при случайном непреднамеренном прикосновении к токоведущим частям электроустановок при повреждениях изоляции;
-предотвращение пожаров вследствие протекания токов утечки на землю;
-защиту от перегрузки и короткого замыкания.
Аппарат сохраняет работоспособность при пониженном напряжении сети (до 50 В) и обладает высокой механической износостойкостью. В аппарате предусмотрена индикация срабатывания от дифференциального тока.
Свыше 50 типоисполнений на 9 номинальных токов от 6 до 63 А.
-Комбинированная схема с электронным модулем дифференциальной защиты и встроенным выключателем серии ВА47 29.
-Встроенная защита от импульсных перенапряжений-варистор класса D.
Наиболее надежная защита человека при прямом прикосновении к токоведущим частям.
-Широкий диапазон рабочих температур от –25 до +40 °С.
-Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения.
-Наличие кнопки «ТЕСТ» для проверки работоспособности устройства и правильности подключения.
-Возможность установки дополнительных устройств:
– контакт состояния КС47;
– контакт состояния КСВ47.

Номинальное напряжение частотой 50 Гц, В 230/400
Номинальный ток In, А 6; 10; 16; 20; 25; 32; 40; 50; 63
Характеристики срабатывания электромагнитного расцепителя В, С
Номинальный отключающий дифференциальный ток IΔn,мА 10; 30; 100; 300
Номинальная отключающая способность, А 4500
Рабочая характеристика при наличии дифференциального тока АС
Время отключения при номинальном дифференциальном токе, мс ≤40
Число полюсов 2, 4
Условия эксплуатации УХЛ4
Степень защиты выключателя IP20
Износостойкость, циклов В-О, не менее 10 000
Максимальное сечение присоединяемых проводов, мм2 вход -25; выход -16/25*
Наличие драгоценных металлов (серебро), г/полюс 0,6÷2,0
Масса (2/4 полюсные), кг 0,25/0,45

Быстродействующий защитный выключатель, реагирующий на дифференциальный ток, со встроенной защитой от сверхтоков.
Обеспечивает 3 вида защиты:
-защиту человека от поражения электрическим током при случайном непреднамеренном прикосновении к токоведущим частям электроустановок при повреждениях изоляции;
-предотвращение пожаров вследствие протекания токов утечки на землю;
-защиту от перегрузки и короткого замыкания.
Аппарат сохраняет работоспособность при пониженном напряжении сети (до 50 В) и обладает высокой механической износостойкостью. В аппарате предусмотрена индикация срабатывания от дифференциального тока.
Свыше 50 типоисполнений на 9 номинальных токов от 6 до 63 А.
-Комбинированная схема с электронным модулем дифференциальной защиты и встроенным выключателем серии ВА47 29.
-Встроенная защита от импульсных перенапряжений-варистор класса D.
Наиболее надежная защита человека при прямом прикосновении к токоведущим частям.
-Широкий диапазон рабочих температур от –25 до +40 °С.
-Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения.
-Наличие кнопки «ТЕСТ» для проверки работоспособности устройства и правильности подключения.
-Возможность установки дополнительных устройств:
– контакт состояния КС47;
– контакт состояния КСВ47.

Номинальное напряжение частотой 50 Гц, В 230/400
Номинальный ток In, А 6; 10; 16; 20; 25; 32; 40; 50; 63
Характеристики срабатывания электромагнитного расцепителя В, С
Номинальный отключающий дифференциальный ток IΔn,мА 10; 30; 100; 300
Номинальная отключающая способность, А 4500
Рабочая характеристика при наличии дифференциального тока АС
Время отключения при номинальном дифференциальном токе, мс ≤40
Число полюсов 2, 4
Условия эксплуатации УХЛ4
Степень защиты выключателя IP20
Износостойкость, циклов В-О, не менее 10 000
Максимальное сечение присоединяемых проводов, мм2 вход -25; выход -16/25*
Наличие драгоценных металлов (серебро), г/полюс 0,6÷2,0
Масса (2/4 полюсные), кг 0,25/0,45

Быстродействующий защитный выключатель, реагирующий на дифференциальный ток, со встроенной защитой от сверхтоков.
Обеспечивает 3 вида защиты:
-защиту человека от поражения электрическим током при случайном непреднамеренном прикосновении к токоведущим частям электроустановок при повреждениях изоляции;
-предотвращение пожаров вследствие протекания токов утечки на землю;
-защиту от перегрузки и короткого замыкания.
Аппарат сохраняет работоспособность при пониженном напряжении сети (до 50 В) и обладает высокой механической износостойкостью. В аппарате предусмотрена индикация срабатывания от дифференциального тока.
Свыше 50 типоисполнений на 9 номинальных токов от 6 до 63 А.
-Комбинированная схема с электронным модулем дифференциальной защиты и встроенным выключателем серии ВА47 29.
-Встроенная защита от импульсных перенапряжений-варистор класса D.
Наиболее надежная защита человека при прямом прикосновении к токоведущим частям.
-Широкий диапазон рабочих температур от –25 до +40 °С.
-Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения.
-Наличие кнопки «ТЕСТ» для проверки работоспособности устройства и правильности подключения.
-Возможность установки дополнительных устройств:
– контакт состояния КС47;
– контакт состояния КСВ47.

Номинальное напряжение частотой 50 Гц, В 230/400
Номинальный ток In, А 6; 10; 16; 20; 25; 32; 40; 50; 63
Характеристики срабатывания электромагнитного расцепителя В, С
Номинальный отключающий дифференциальный ток IΔn,мА 10; 30; 100; 300
Номинальная отключающая способность, А 4500
Рабочая характеристика при наличии дифференциального тока АС
Время отключения при номинальном дифференциальном токе, мс ≤40
Число полюсов 2, 4
Условия эксплуатации УХЛ4
Степень защиты выключателя IP20
Износостойкость, циклов В-О, не менее 10 000
Максимальное сечение присоединяемых проводов, мм2 вход -25; выход -16/25*
Наличие драгоценных металлов (серебро), г/полюс 0,6÷2,0
Масса (2/4 полюсные), кг 0,25/0,45

Автоматический выключатель дифференциального тока (АВДТ) B10N 1P+N серии ARMAT IEK -предназначен для эксплуатации в однофазных электрических сетях переменного тока напряжением 230 В частотой 50/60 Гц и выполняют функцию обнаружения дифференциального тока, сравнения его значения с величиной отключающего дифференциального тока и отключения защищаемой цепи в случае, когда значение дифференциального тока превосходит эту величину, а также выполняют функцию включения, проведения и отключения сверхтоков в заданных условиях.

Автоматический выключатель дифференциального тока (АВДТ) B10N 1P+N серии ARMAT IEK -предназначен для эксплуатации в однофазных электрических сетях переменного тока напряжением 230 В частотой 50/60 Гц и выполняют функцию обнаружения дифференциального тока, сравнения его значения с величиной отключающего дифференциального тока и отключения защищаемой цепи в случае, когда значение дифференциального тока превосходит эту величину, а также выполняют функцию включения, проведения и отключения сверхтоков в заданных условиях.

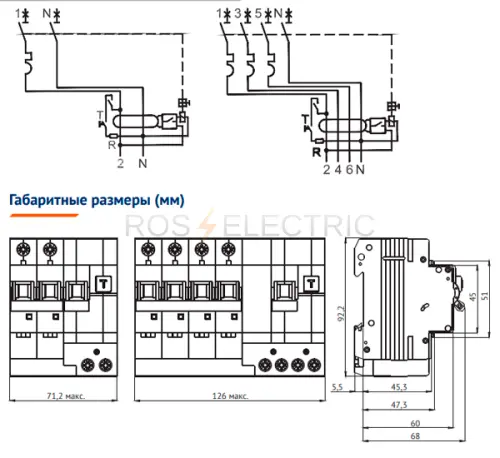

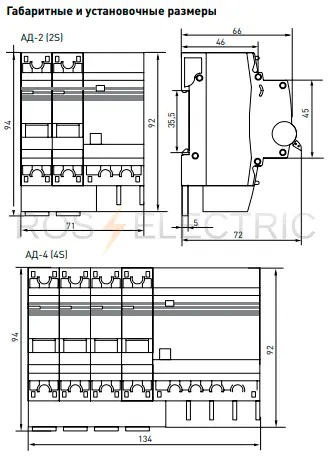

Выключатель автоматический дифференциальный (дифавтомат) АД серии EKF PROXIMA применяется в электрических цепях переменного тока номинального напряжения 230В (АД-2), 400В (АД-4) и частотой 50 Гц.
Предназначен для:
-защиты людей от поражения электрическим током при случайном прикосновении к открытым проводящим частям электроустановки;
-защиты электроустановки (ЭО) при повреждении изоляции проводников и неисправностях ЭО;
-предотвращения возгораний и пожаров, возникающих вследствие протекания токов утечки и развивающихся из них коротких замыканий, замыканий на корпус и замыканий на землю;
-автоматического отключения участка электрической сети при перегрузках и токах короткого замыкания. АД2,4 S селективный, тип AC специально предназначен для выдержки заранее установленного значения предельного времени неотключения, при протекании дифференциального тока.
АД-2,4 тип AC -АВДТ, срабатывание которого обеспечивается дифференциальным синусоидальным переменным током путем внезапного его приложения либо при медленном нарастании.
Особенностью данной серии АД является усовершенствованная конструкция. Корпус выключателя усилен дополнительными заклепками для жесткости корпуса.

Автоматические выключатели дифференциального тока (АВДТ) ARMAT серии B10N - надежное решение для промышленности, энергетики и бытового применения. B10N функционально не зависят от напряжения сети, что обеспечивает функциональную работу даже в случае исчезновения нуля. Номинальная наибольшая отключающая способность 10 кА гарантирует надежную работу устройства даже при высоких токах короткого замыкания. Топология полюсов B10N 2P означает, что функции защиты от токов перегрузки и короткого замыкания, а также дугогасительная ферромагнитная решетка реализованы в каждом полюсе. Независимый механизм свободного расцепления с мгновенной коммутацией обеспечивает безопасное включение, а защитная шторка исключает неправильное подключение и ошибку при монтаже. Подключение шинами PIN и FORK реализовано сверху и снизу устройства. B10N позволяет присоединять любые дополнительные модульный устройства ARMAT серии AUX. Модельный ряд включает в себя устройства с номинальными токами от 8 до 32 А, характеристиками срабатывания по сверхтоку B и C, типами защит AC и A с номинальными дифференциальными токами отключения 30, 100, 300 мА.
