Дифференциальные автоматические выключатели электромеханические тип AC, 6кА серии PFL6 EATON - предназначены для защиты человека от поражения электрическим током при повреждении изоляции электроустановок, для предотвращения пожаров вследствие протекания токов утечки на землю и для защиты от перегрузки и короткого замыкания
Функционально независимый от напряжения питания.

Дифференциальные автоматические выключатели электромеханические тип AC, 6кА серии PFL6 EATON - предназначены для защиты человека от поражения электрическим током при повреждении изоляции электроустановок, для предотвращения пожаров вследствие протекания токов утечки на землю и для защиты от перегрузки и короткого замыкания
Функционально независимый от напряжения питания.

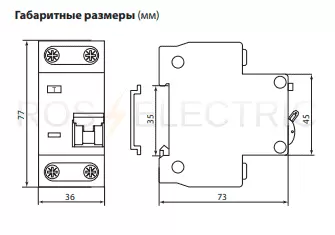

Дифференциальный автоматический выключатель электронный АД-2 (автомат+УЗО) EKF PROxima - предназначен для защита людей от поражения электрическим током при случайном прикосновении к открытым проводящим частям электроустановки, защиты электрооборудования (ЭО) при повреждении изоляции проводников и неисправностях ЭО, предотвращение возгораний и пожаров, возникающих вследствие протекания токов утечки и развивающихся из них коротких замыканий, замыканий на корпус и замыканий на землю, для автоматического отключения участка электрической сети при перегрузках и коротких замыканиях.
Встроенный блок защиты от перенапряжения.

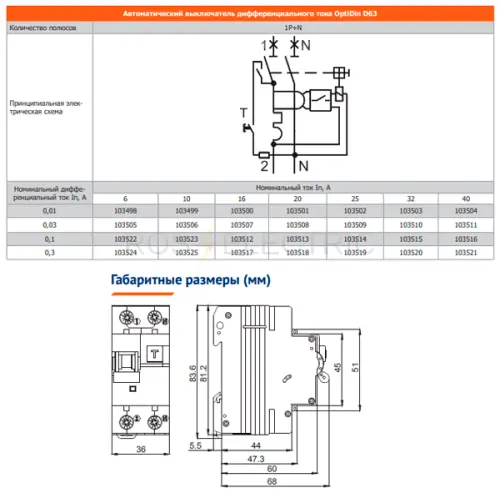

Двухполюсные автоматические выключатели OptiDin D63 (АВДТ) (электронные), управляемые дифференциальным током со встроенной защитой от сверхтоков (далее АВДТ), устанавливаются в однофазных электрических сетях переменного тока частоты 50 Гц с глухозаземленной нейтралью номинальным напряжением не выше 230 В и номинальными токами до 40 А - предназначены для защиты людей от поражения электрическим током при неисправностях электрооборудования или при непреднамеренном контакте с открытыми проводящими частями электроустановок, для предотвращения возгораний и пожаров, возникающих вследствие протекания токов утечки и замыканий на землю, а также для защиты от перегрузки и короткого замыкания.
С одним защищенным от сверхтоков полюсом относятся к классу устройств, функционально зависящих от напряжения сети (не размыкающихся автоматически в случае исчезновения напряжения), для стационарной установки при неподвижной проводке.

Двухполюсные автоматические выключатели OptiDin D63 (АВДТ) (электронные), управляемые дифференциальным током со встроенной защитой от сверхтоков (далее АВДТ), устанавливаются в однофазных электрических сетях переменного тока частоты 50 Гц с глухозаземленной нейтралью номинальным напряжением не выше 230 В и номинальными токами до 40 А - предназначены для защиты людей от поражения электрическим током при неисправностях электрооборудования или при непреднамеренном контакте с открытыми проводящими частями электроустановок, для предотвращения возгораний и пожаров, возникающих вследствие протекания токов утечки и замыканий на землю, а также для защиты от перегрузки и короткого замыкания.
С одним защищенным от сверхтоков полюсом относятся к классу устройств, функционально зависящих от напряжения сети (не размыкающихся автоматически в случае исчезновения напряжения), для стационарной установки при неподвижной проводке.

Двухполюсные автоматические выключатели OptiDin D63 (АВДТ) (электронные), управляемые дифференциальным током со встроенной защитой от сверхтоков (далее АВДТ), устанавливаются в однофазных электрических сетях переменного тока частоты 50 Гц с глухозаземленной нейтралью номинальным напряжением не выше 230 В и номинальными токами до 40 А - предназначены для защиты людей от поражения электрическим током при неисправностях электрооборудования или при непреднамеренном контакте с открытыми проводящими частями электроустановок, для предотвращения возгораний и пожаров, возникающих вследствие протекания токов утечки и замыканий на землю, а также для защиты от перегрузки и короткого замыкания.
С одним защищенным от сверхтоков полюсом относятся к классу устройств, функционально зависящих от напряжения сети (не размыкающихся автоматически в случае исчезновения напряжения), для стационарной установки при неподвижной проводке.
Индикация положения контактов.

Двухполюсные автоматические выключатели OptiDin D63 (АВДТ) (электронные), управляемые дифференциальным током со встроенной защитой от сверхтоков (далее АВДТ), устанавливаются в однофазных электрических сетях переменного тока частоты 50 Гц с глухозаземленной нейтралью номинальным напряжением не выше 230 В и номинальными токами до 40 А - предназначены для защиты людей от поражения электрическим током при неисправностях электрооборудования или при непреднамеренном контакте с открытыми проводящими частями электроустановок, для предотвращения возгораний и пожаров, возникающих вследствие протекания токов утечки и замыканий на землю, а также для защиты от перегрузки и короткого замыкания.
С одним защищенным от сверхтоков полюсом относятся к классу устройств, функционально зависящих от напряжения сети (не размыкающихся автоматически в случае исчезновения напряжения), для стационарной установки при неподвижной проводке.

Двухполюсные автоматические выключатели OptiDin D63 (АВДТ) (электронные), управляемые дифференциальным током со встроенной защитой от сверхтоков (далее АВДТ), устанавливаются в однофазных электрических сетях переменного тока частоты 50 Гц с глухозаземленной нейтралью номинальным напряжением не выше 230 В и номинальными токами до 40 А - предназначены для защиты людей от поражения электрическим током при неисправностях электрооборудования или при непреднамеренном контакте с открытыми проводящими частями электроустановок, для предотвращения возгораний и пожаров, возникающих вследствие протекания токов утечки и замыканий на землю, а также для защиты от перегрузки и короткого замыкания.
С одним защищенным от сверхтоков полюсом относятся к классу устройств, функционально зависящих от напряжения сети (не размыкающихся автоматически в случае исчезновения напряжения), для стационарной установки при неподвижной проводке.

Автоматические выключатели дифференциального тока электронный тип А 6кА АВДТ34 - предназначены для защиты человека от поражения электрическим током при повреждении изоляции электроустановок, для предотвращения пожаров вследствие протекания токов утечки на землю и для защиты от перегрузки и короткого замыкания в сетях переменного тока напряжением 400 В и частотой 50 Гц.

Селективные дифференциальные автоматы электронные тип A 4,5кА хар-ка C cо встроенной защитой от сверхтоков АД12MS ИЭК - предназначены для построения многоступенчатых (селективных) схем защиты от дифференциального тока, и обеспечивают защиту от поражений электрическим током при прямом непреднамеренном прикосновении к токоведущим частям электрооборудования, защиту от озгорания изоляции токоведущих частей при возникновении тока утечки, защиту от перегрузки и короткого замыкания, защиту от недопустимого повышения напряжения сети.
Световая светодиодная индикация включенного состояния.

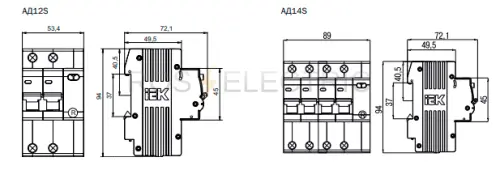

Селективные дифференциальные автоматы электронные тип AC 4,5кА хар-ка C cо встроенной защитой от сверхтоков АД12S ИЭК - предназначены для построения многоступенчатых (селективных) схем защиты от дифференциального тока, и обеспечивают защиту от поражений электрическим током при прямом непреднамеренном прикосновении к токоведущим частям электрооборудования, защиту от  озгорания изоляции токоведущих частей при возникновении тока утечки, защиту от перегрузки и короткого замыкания.

Автоматический выключатель дифференциального тока АВДТ63 4P электронный тип A 6кА - предназначен проведения тока в нормальном режиме, отключения тока при коротких замыканиях или перегрузке, отключения тока при прикосновении человека к токоведущим частям электроустановок или протекании дифференциального тока утечки на землю.

Автоматический выключатель дифференциального тока АВДТ32 1P+N электронный тип AC хар-ка C 4,5кА - предназначен для проведения тока в нормальном режиме, защита от токов перегрузки и короткого замыкания, отключение тока при прикосновении человека к токоведущим частям электроустановок или протекании дифференциального (утечки) тока на землю.
Материал корпуса: пластик, не поддерживающий горение.

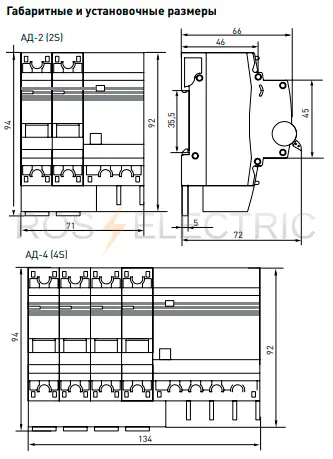

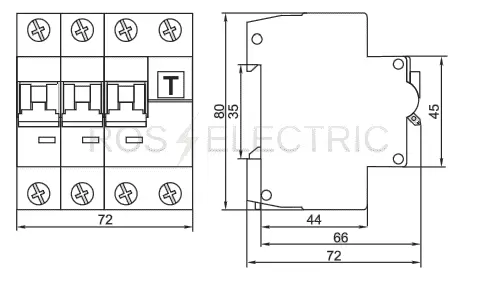

Дифференциальные автоматы АД-4 электронные тип AC 4P хар-ка C 4,5кА ТДМ - предназначены для защиты сетей от перегрузок и короткого замыкания и людей от поражения током утечки, а также оборудования и электропроводки от перегрева при нарушении изоляции.

Дифференциальные автоматы АД-4 электронные тип AC 4P хар-ка C 4,5кА ТДМ - предназначены для защиты сетей от перегрузок и короткого замыкания и людей от поражения током утечки, а также оборудования и электропроводки от перегрева при нарушении изоляции.

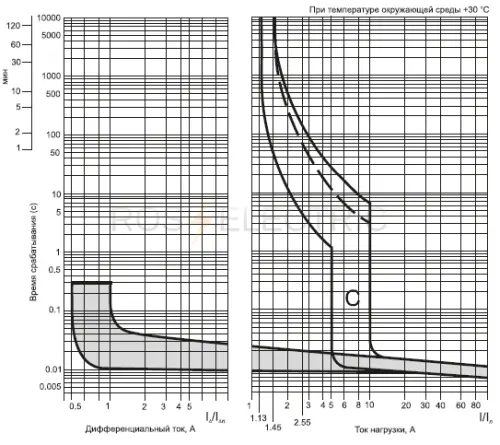

Автоматические выключатели дифференциального тока АВДТ32 предназначены для защиты человека от поражения электрическим током при повреждении изоляции электроустановок, для предотвращения пожаров вследствие протекания токов утечки на землю и для защиты от перегрузки и короткого замыкания. Рекомендуются для защиты групповых линий, питающих розетки наружной установки, розеток и освещения подвалов и гаражей.
Комбинированная схема с электронным модулем дифференциальной защиты и встроенным выключателем серии ВА47-29.
-Надежная защита человека при прямом прикосновении к токоведущим частям.
-Независимый индикатор положения контактов.
-Широкий диапазон рабочих температур от –25 до +40 °С.
-Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения.
-Наличие кнопки «ТЕСТ» для проверки работоспособности устройства и правильности подключения.
-Габариты АВДТ соответствуют двухмодульному исполнению за счет размещения элементов конструкции.
-Увеличенная способность 6 кА позволяет устанавливать АВДТ в качестве вводных автоматов защиты.
Номинальное напряжение частотой 50 Гц, В 230
Номинальный ток In, А 6; 10; 16; 20; 25; 32; 40; 50; 63
Характеристики срабатывания электромагнитного расцепителя В, C
Число полюсов 1+N
Номинальный отключающий дифференциальный ток, IΔn ,мА 10; 30; 100
Номинальная отключающая способность, А 6000
Рабочая характеристика при наличии дифференциального тока с постоянной составляющей А
Время отключения при ном. дифф. токе, мс ≤40
Износостойкость, циклов В О, не менее 10 000
Условия эксплуатации УХЛ4
Степень защиты выключателя IP20
Наличие драгоценных металлов, г/полюс 0,85
Максимальное сечение присоединяемых проводников, мм2 25
Масса, кг 0,19
Мощность рассеивания, Вт, не более 6,5
Диапазон рабочих температур, °С —25÷+40
Устройства и артикулы серии:
АВДТ 32
MAD22-5-016-B-10 АВДТ 32 B16 10мА - Автоматический выключатель дифференциального тока
MAD22-5-025-B-10 АВДТ 32 B25 10мА - Автоматический выключатель дифференциального тока
MAD22-5-010-C-30 АВДТ 32 C10 - Автоматический выключатель дифференциального тока
MAD22-5-016-C-30 АВДТ 32 C16 - Автоматический выключатель дифференциального тока
MAD22-5-020-C-30 АВДТ 32 C20 - Автоматический выключатель дифференциального тока
MAD22-5-025-C-30 АВДТ 32 C25 - Автоматический выключатель дифференциального тока
MAD22-5-032-C-30 АВДТ 32 C32 - Автоматический выключатель дифференциального тока
MAD22-5-040-C-100 АВДТ 32 C40 100мА - Автоматический выключатель дифференциального тока
MAD22-5-040-C-30 АВДТ 32 C40 30мА - Автоматический выключатель дифференциального тока
MAD22-5-050-C-100 АВДТ 32 C50 - Автоматический выключатель дифференциального тока
MAD22-5-006-C-30 АВДТ 32 C6 - Автоматический выключатель дифференциального тока
MAD22-5-063-C-100 АВДТ 32 C63 - Автоматический выключатель дифференциального тока

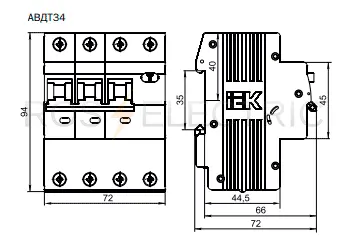

АВДТ 34
MAD22-6-010-C-10 АВДТ 34 C10 10мА - Автоматический выключатель дифференциального тока
MAD22-6-010-C-30 АВДТ 34 C10 30мА - Автоматический выключатель дифференциального тока
MAD22-6-016-C-100 АВДТ 34 C16 100мА - Автоматический выключатель дифференциального тока
MAD22-6-016-C-10 АВДТ 34 C16 10мА - Автоматический выключатель дифференциального тока
MAD22-6-016-C-300 АВДТ 34 C16 300мА - Автоматический выключатель дифференциального тока
MAD22-6-016-C-30 АВДТ 34 C16 30мА - Автоматический выключатель дифференциального тока
MAD22-6-025-C-100 АВДТ 34 C25 100мА - Автоматический выключатель дифференциального тока
MAD22-6-025-C-300 АВДТ 34 C25 300мА - Автоматический выключатель дифференциального тока
MAD22-6-025-C-30 АВДТ 34 C25 30мА - Автоматический выключатель дифференциального тока
MAD22-6-032-C-100 АВДТ 34 C32 100мА - Автоматический выключатель дифференциального тока
MAD22-6-032-C-30 АВДТ 34 C32 30мА - Автоматический выключатель дифференциального тока
MAD22-6-006-C-10 АВДТ 34 C6 10мА - Автоматический выключатель дифференциального тока

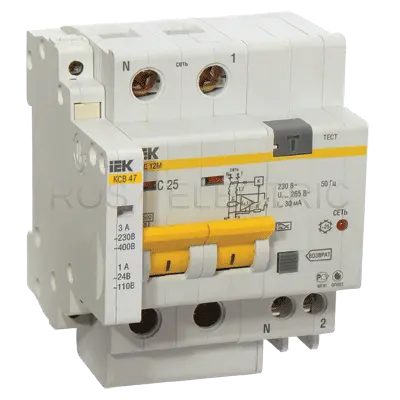

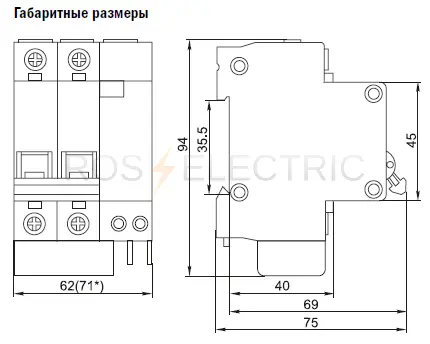

Дифференциальный автомат АД12М ИЭК – предназначен для защиты от поражения электрическим током при прикосновении к токоведущим частям, защиту от перегрузки и короткого замыкания, защита от недопустимого повышения напряжения сети (265±5 В).
Количество полюсов: 2.
Характеристики срабатывания электромагнитного расцепителя: C.
Номинальный ток In: 63А.
Номинальная отключающая способность: 4500 А.
Номинальный отключающий дифференциальный ток IΔn (ток утечки): 30 мА.
Рабочая характеристика при наличии дифференциального тока: А.

Сохраняет работоспособность при пониженном напряжении сети до 50 В.
Наличие функции защиты от повышенного напряжения (265±5 В).
-Комбинированная схема с электронным модулем дифференциальной защиты и встроенным выключателем серии ВА47-29.
-Встроенная защита от импульсных перенапряжений-варистор класса D.
-Наличие кнопок «ТЕСТ» для проверки работоспособности устройства и правильности подключения и «ВОЗВРАТ» для индикации срабатывания от дифференциального тока.
-Возможность установки дополнительных устройств: контакт состояния КС47; контакт состояния КСВ47.
Диапазон рабочих температур: от 25 до +40 °С
Устройства серии:
MAD12-2-016-B-030 Дифференциальный автомат АД12М 2Р B16 30мА
MAD12-2-025-B-030 Дифференциальный автомат АД12М 2Р B25 30мА
MAD12-2-010-C-030 Дифференциальный автомат АД12М 2Р С10 30мА
MAD12-2-016-C-030 Дифференциальный автомат АД12М 2Р С16 30мА
MAD12-2-020-C-030 Дифференциальный автомат АД12М 2Р С20 30мА
MAD12-2-025-C-030 Дифференциальный автомат АД12М 2Р С25 30мА
MAD12-2-032-C-030 Дифференциальный автомат АД12М 2Р С32 30мА
MAD12-2-040-C-030 Дифференциальный автомат АД12М 2Р С40 30мА
MAD12-2-050-C-030 Дифференциальный автомат АД12М 2Р С50 30мА
MAD12-2-063-C-030 Дифференциальный автомат АД12М 2Р С63 30мА

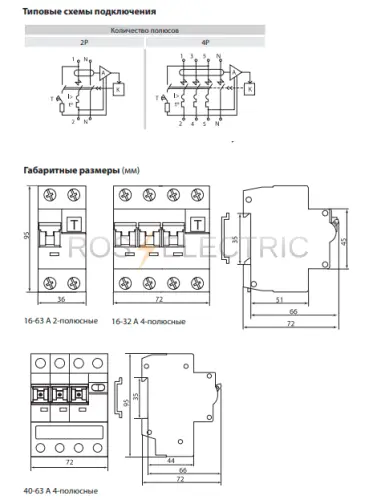

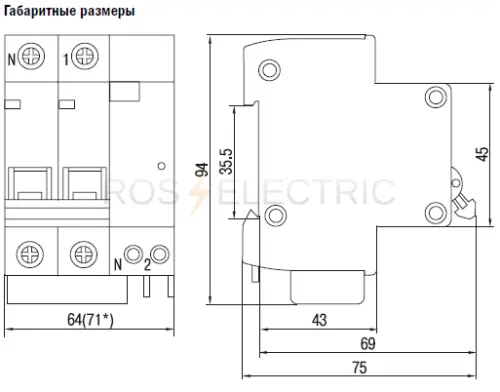

Быстродействующий защитный выключатель, реагирующий на дифференциальный ток, со встроенной защитой от сверхтоков.
Обеспечивает 3 вида защиты:
-защиту человека от поражения электрическим током при случайном непреднамеренном прикосновении к токоведущим частям электроустановок при повреждениях изоляции;
-предотвращение пожаров вследствие протекания токов утечки на землю;
-защиту от перегрузки и короткого замыкания.
Аппарат сохраняет работоспособность при пониженном напряжении сети (до 50 В) и обладает высокой механической износостойкостью. В аппарате предусмотрена индикация срабатывания от дифференциального тока.
Свыше 50 типоисполнений на 9 номинальных токов от 6 до 63 А.
-Комбинированная схема с электронным модулем дифференциальной защиты и встроенным выключателем серии ВА47 29.
-Встроенная защита от импульсных перенапряжений-варистор класса D.
Наиболее надежная защита человека при прямом прикосновении к токоведущим частям.
-Широкий диапазон рабочих температур от –25 до +40 °С.
-Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения.
-Наличие кнопки «ТЕСТ» для проверки работоспособности устройства и правильности подключения.
-Возможность установки дополнительных устройств:
– контакт состояния КС47;
– контакт состояния КСВ47.

Номинальное напряжение частотой 50 Гц, В 230/400
Номинальный ток In, А 6; 10; 16; 20; 25; 32; 40; 50; 63
Характеристики срабатывания электромагнитного расцепителя В, С
Номинальный отключающий дифференциальный ток IΔn,мА 10; 30; 100; 300
Номинальная отключающая способность, А 4500
Рабочая характеристика при наличии дифференциального тока АС
Время отключения при номинальном дифференциальном токе, мс ≤40
Число полюсов 2, 4
Условия эксплуатации УХЛ4
Степень защиты выключателя IP20
Износостойкость, циклов В-О, не менее 10 000
Максимальное сечение присоединяемых проводов, мм2 вход -25; выход -16/25*
Наличие драгоценных металлов (серебро), г/полюс 0,6÷2,0
Масса (2/4 полюсные), кг 0,25/0,45

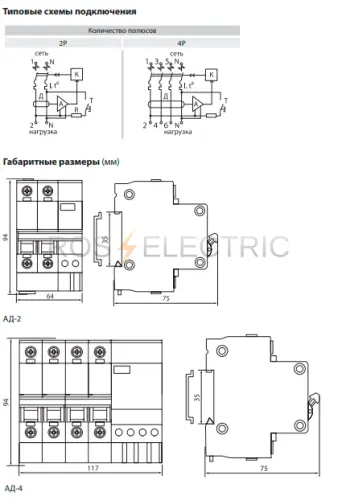

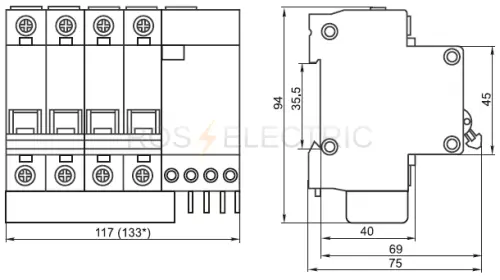

Быстродействующий защитный выключатель, реагирующий на дифференциальный ток, со встроенной защитой от сверхтоков.
Обеспечивает 3 вида защиты:
-защиту человека от поражения электрическим током при случайном непреднамеренном прикосновении к токоведущим частям электроустановок при повреждениях изоляции;
-предотвращение пожаров вследствие протекания токов утечки на землю;
-защиту от перегрузки и короткого замыкания.
Аппарат сохраняет работоспособность при пониженном напряжении сети (до 50 В) и обладает высокой механической износостойкостью. В аппарате предусмотрена индикация срабатывания от дифференциального тока.
Свыше 50 типоисполнений на 9 номинальных токов от 6 до 63 А.
-Комбинированная схема с электронным модулем дифференциальной защиты и встроенным выключателем серии ВА47 29.
-Встроенная защита от импульсных перенапряжений-варистор класса D.
Наиболее надежная защита человека при прямом прикосновении к токоведущим частям.
-Широкий диапазон рабочих температур от –25 до +40 °С.
-Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения.
-Наличие кнопки «ТЕСТ» для проверки работоспособности устройства и правильности подключения.
-Возможность установки дополнительных устройств:
– контакт состояния КС47;
– контакт состояния КСВ47.

Номинальное напряжение частотой 50 Гц, В 230/400
Номинальный ток In, А 6; 10; 16; 20; 25; 32; 40; 50; 63
Характеристики срабатывания электромагнитного расцепителя В, С
Номинальный отключающий дифференциальный ток IΔn,мА 10; 30; 100; 300
Номинальная отключающая способность, А 4500
Рабочая характеристика при наличии дифференциального тока АС
Время отключения при номинальном дифференциальном токе, мс ≤40
Число полюсов 2, 4
Условия эксплуатации УХЛ4
Степень защиты выключателя IP20
Износостойкость, циклов В-О, не менее 10 000
Максимальное сечение присоединяемых проводов, мм2 вход -25; выход -16/25*
Наличие драгоценных металлов (серебро), г/полюс 0,6÷2,0
Масса (2/4 полюсные), кг 0,25/0,45

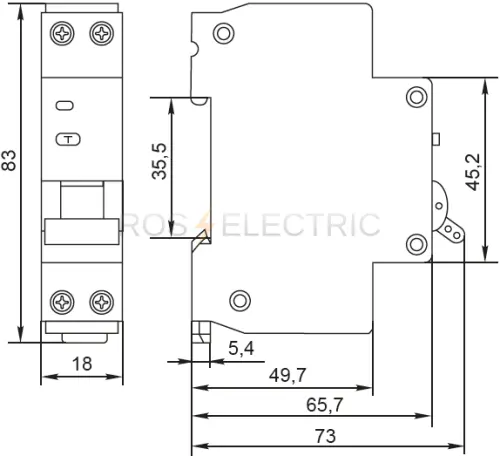

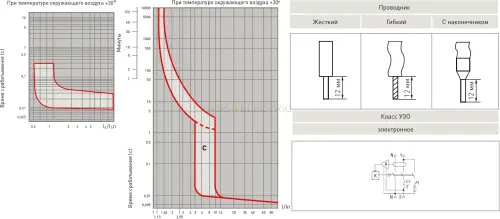

Автоматические выключатели дифференциального тока малогабаритные АВДТ-63М представляют собой аппарат, сочетающий функции автоматического выключателя с электронным УЗО типа АС в компактном корпусе шириной 1 модуль. При обнаружении автоматическим выключателем на защищаемом участке сети тока утечки (повреждения) на землю или сверхтока (тока перегрузки или короткого замыкания) происходит срабатывание устройства, приводящее к отключению защищаемой сети. Особое отличие дифференциальных автоматов EKF с электронным УЗО в наличии блока защиты от перенапряжения. -Комбинированные зажимы из посеребренной меди и анодированной стали скругленной формы с насечками.
-Контакты выполнены из бескислородной меди с содержанием серебра.
-Компактный корпус шириной 1 модуль.
-Предельная коммутационная способность 6000 А.
-Встроенная защита от перенапряжения.
-Шесть заклепок на корпусе.
-Монолитная лицевая панель.
-Корпус изготовлен из не поддерживающей горение пласт-
массы. Предельная коммутационная способность, кА 6
Коммутационная износостойкость, кол-во циклов 4000
Механическая износостойкость, кол-во циклов 10000
Сечение подключаемого провода, мм2 от 1 до 16
Момент затяжки, Н∙м 1,2
Номинальное напряжение частотой 50 Гц, В 240
Характеристика отключения С
Тип УЗО АС
Класс УЗО электронное
Количество полюсов 1Р + N
Расположение нейтрали с левой стороны
Степень защиты IP 20
Степень защиты аппарата в модульном шкафу IP 40
Время отключения при номинальном отключающем
дифференциальном токе, не более с 0,04
Климатическое исполнение УХЛ4
Диапазон рабочих температур, °С от -25 до +40
Категория применения А
