Автоматы дифференциального тока – Страница 57

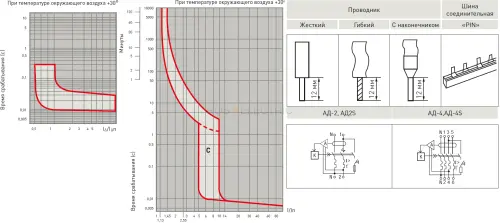

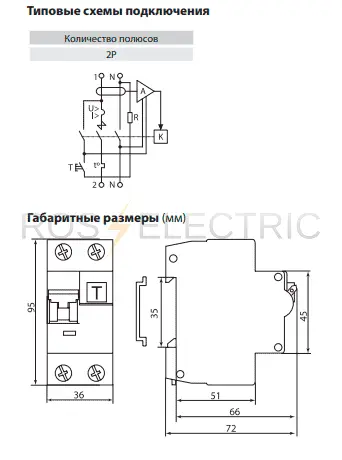

Дифференциальный автоматический выключатель-это аппарат, сочетающий функции автоматического выключателя с устройством защитного отключения. При обнаружении автоматическим выключателем в защищаемом участке сети тока утечки (повреждения) на землю или сверхтока (тока перегрузки или короткого замыкания) происходит срабатывание устройства, приводящее к отключению защищаемой сети.
Особое отличие дифференциальных автоматов EKF в наличии встроенного блока защиты от перенапряжения.

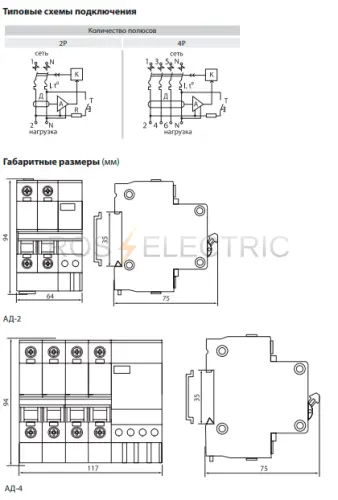

АД-2 и АД-4 выпускаются в стандартном и селективном (АД-2S, АД-4S) исполнениях. -Зажимы из посеребренной меди и анодированной стали скругленной формы с насечками.
-Встроенная защита от перенапряжения.
-Наличие селективных дифференциальных автоматов.
-Защита фазы и нейтрали.
-Наличие кнопки возврата для индикации срабатывания от тока утечки.
-Контакты выполнены из бескислородной меди.
-Корпус изготовлен из не поддерживающей горение пластмассы.
-Возможность подключения посредством гребенчатой шины. Предельная коммутационная способность, кА 4,5
Коммутационная износостойкость, кол-во циклов 10000
Механическая износостойкость, кол-во циклов 10000
Сечение подключаемого провода, мм2 от 1 до 25
Момент затяжки, Н∙м 2,5
Номинальное фазное напряжение частотой 50 Гц, В 240
Номинальное линейное напряжение частотой 50 Гц, В 415
Характеристика отключения С
Тип УЗО АС АС/S
Класс УЗО электронное
Расположение нейтрали с левой стороны
Степень защиты IP 20
Степень защиты аппарата в модульном шкафу IP 40
Время отключения при номинальном отключающем дифференциальном токе, не более с 0,04
Климатическое исполнение УХЛ4
Диапазон рабочих температур, °С от -25 до +40
Категория применения А В

Дифференциальный автоматический выключатель-это аппарат, сочетающий функции автоматического выключателя с устройством защитного отключения. При обнаружении автоматическим выключателем в защищаемом участке сети тока утечки (повреждения) на землю или сверхтока (тока перегрузки или короткого замыкания) происходит срабатывание устройства, приводящее к отключению защищаемой сети.
Особое отличие дифференциальных автоматов EKF в наличии встроенного блока защиты от перенапряжения.
АД-2 и АД-4 выпускаются в стандартном и селективном (АД-2S, АД-4S) исполнениях. -Зажимы из посеребренной меди и анодированной стали скругленной формы с насечками.
-Встроенная защита от перенапряжения.
-Наличие селективных дифференциальных автоматов.
-Защита фазы и нейтрали.
-Наличие кнопки возврата для индикации срабатывания от тока утечки.
-Контакты выполнены из бескислородной меди.
-Корпус изготовлен из не поддерживающей горение пластмассы.
-Возможность подключения посредством гребенчатой шины. Предельная коммутационная способность, кА 4,5
Коммутационная износостойкость, кол-во циклов 10000
Механическая износостойкость, кол-во циклов 10000
Сечение подключаемого провода, мм2 от 1 до 25
Момент затяжки, Н∙м 2,5
Номинальное фазное напряжение частотой 50 Гц, В 240
Номинальное линейное напряжение частотой 50 Гц, В 415
Характеристика отключения С
Тип УЗО АС АС/S
Класс УЗО электронное
Расположение нейтрали с левой стороны
Степень защиты IP 20
Степень защиты аппарата в модульном шкафу IP 40
Время отключения при номинальном отключающем дифференциальном токе, не более с 0,04
Климатическое исполнение УХЛ4
Диапазон рабочих температур, °С от -25 до +40
Категория применения А В

Автоматические выключатели дифференциального тока (АВДТ) электронного типа серии NXBLE-63 применяются в электрических цепях с напряжением до 400 В и частотой 50/60 Гц, с номинальным током до 63А. Они предназначены для защиты от сверхтока, а также людей от поражения электрическим током и оборудования от возгорания.
Количество полюсов:4;
Степень защиты (IP):IP20;
Габаритные и установочные размеры (ШхВхГ), мм:135х94,5х77,8;
Номинальный ток, А:6;
Номинальное напряжение изоляции, В:500;
Степень загрязнения среды:2;
Номинальная отключающая способность, кА:6;
Механическая износостойкость, циклов:20000;
Электрическая износостойкость, циклов:10000;
Стандарты:IEC 61009-1;
Частота, Гц:50/60 Гц;
Род тока:AC;
Характеристика срабатывания (кривая тока):B;
Номинальный ток утечки, А:0.03;
Тип тока утечки:AC;
Рабочая температура окружающей среды, °C:-25...+70;
Номинальное импульсное выдерживаемое напряжение, кВ:4;
Номинальное напряжение, В:400;
Ширина в числах модульных расстояний:7.5;

Автоматические выключатели дифференциального тока (АВДТ) электронного типа серии NXBLE-63 применяются в электрических цепях с напряжением до 400 В и частотой 50/60 Гц, с номинальным током до 63А. Они предназначены для защиты от сверхтока, а также людей от поражения электрическим током и оборудования от возгорания.
Количество полюсов:2;
Степень защиты (IP):IP20;
Габаритные и установочные размеры (ШхВхГ), мм:72x94,5x77,8;
Номинальный ток, А:32;
Номинальное напряжение изоляции, В:500;
Степень загрязнения среды:2;
Номинальная отключающая способность, кА:6;
Механическая износостойкость, циклов:10000;
Электрическая износостойкость, циклов:20000;
Стандарты:ГОСТ Р 51327.1;
Частота, Гц:50/60 Гц;
Род тока:AC;
Характеристика срабатывания (кривая тока):D;
Номинальный ток утечки, А:0.3;
Тип тока утечки:AC;
Рабочая температура окружающей среды, °C:-25...+40;
Номинальное импульсное выдерживаемое напряжение, кВ:4;
Номинальное напряжение, В:230;
Ширина в числах модульных расстояний:4;
NB2LE - Отрицательное решение (пожарная безопасность).pdf:https://chint.ru/upload/iblock/f9a/e4h95nxnp53ohs58td1m7fcqsr4kaxcc/NB2LE - Отрицательное решение (пожарная безопасность).pdf;
NXBLE - NXBLE-32,63

Автоматический выключатель дифференциального тока (АВДТ) B10N 1P+N серии ARMAT IEK -предназначен для эксплуатации в однофазных электрических сетях переменного тока напряжением 230 В частотой 50/60 Гц и выполняют функцию обнаружения дифференциального тока, сравнения его значения с величиной отключающего дифференциального тока и отключения защищаемой цепи в случае, когда значение дифференциального тока превосходит эту величину, а также выполняют функцию включения, проведения и отключения сверхтоков в заданных условиях.

Автоматический выключатель дифференциального тока - автоматические выключатели дифференциального тока АВДТ предназначены для защиты человека от поражения электрическим током при повреждении изоляции электроустановок, для предотвращения пожаров вследствие протекания токов утечки на землю и для защиты от перегрузки и короткого замыкания. Рекомендуются для защиты групповых линий, питающих розетки наружной установки, розеток и освещения подвалов и гаражей.

Автоматический выключатель дифференциального тока серии ДИФ-101 DEKraft; 1P+N; ном.ток 25 А; характеристика C; откл.способность Icn = 4,5 kA; ток утечки 100 мА; блок дифф.защиты электронный; ширина 2,5 мод. х 18 мм; монтаж на DIN-рейку. АВДТ применяются в сетях напряжением до 220 В пер.тока для защиты электроустановок от сверхтоков и токов утечки. Для расширения функционала АВДТ возможно использование аксессуаров от выключателей серии ВА-101.

Автоматический выключатель дифференциального тока - автоматические выключатели дифференциального тока АВДТ предназначены для защиты человека от поражения электрическим током при повреждении изоляции электроустановок, для предотвращения пожаров вследствие протекания токов утечки на землю и для защиты от перегрузки и короткого замыкания. Рекомендуются для защиты групповых линий, питающих розетки наружной установки, розеток и освещения подвалов и гаражей.

Дифференциальные автоматы электромеханические тип A, 6кА, 3P+N серии mRB6 EATON - предназначены для защиты человека от поражения электрическим током при повреждении изоляции электроустановок, для предотвращения пожаров вследствие протекания токов утечки на землю и для защиты от перегрузки и короткого замыкания.
Функционально независимый от напряжения питания.

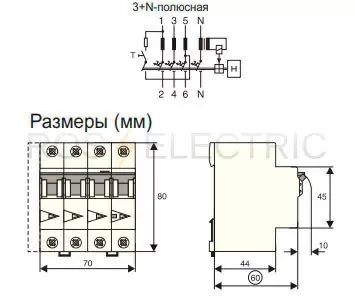

Дифференциальные автоматы электромеханические тип A, 6кА, 3P+N серии mRB6 EATON - предназначены для защиты человека от поражения электрическим током при повреждении изоляции электроустановок, для предотвращения пожаров вследствие протекания токов утечки на землю и для защиты от перегрузки и короткого замыкания.
Функционально независимый от напряжения питания.

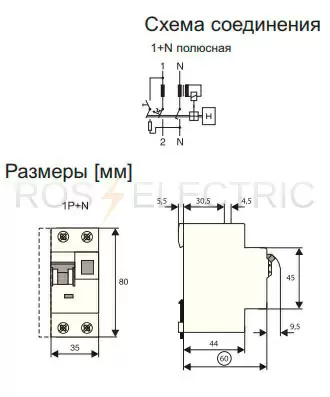

Дифференциальные автоматические выключатели электромеханические тип A, 10кА серии PFL7 EATON - предназначены для защиты человека от поражения электрическим током при повреждении изоляции электроустановок, для предотвращения пожаров вследствие протекания токов утечки на землю и для защиты от перегрузки и короткого замыкания.
Функционально независимый от напряжения питания.

Дифференциальные автоматические выключатели электромеханические тип A, 10кА серии PFL7 EATON - предназначены для защиты человека от поражения электрическим током при повреждении изоляции электроустановок, для предотвращения пожаров вследствие протекания токов утечки на землю и для защиты от перегрузки и короткого замыкания
Функционально независимый от напряжения питания.

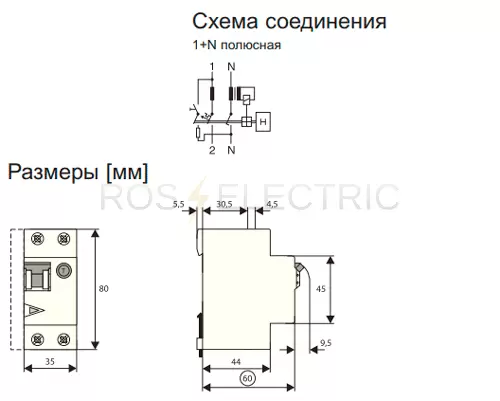

Дифференциальные автоматические выключатели электромеханические тип AC, 6кА серии PFL6 EATON - предназначены для защиты человека от поражения электрическим током при повреждении изоляции электроустановок, для предотвращения пожаров вследствие протекания токов утечки на землю и для защиты от перегрузки и короткого замыкания
Функционально независимый от напряжения питания.

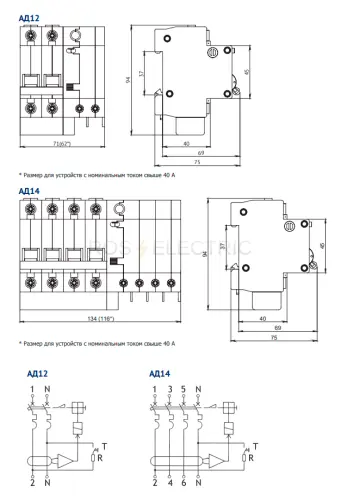

Автоматические выключатели, управляемые дифференциальным током со встроенной защитой от сверхтоков тип АC, электронные АД14 КЭАЗ -  предназначены для установки в электрических сетях переменного тока частоты 50 Гц с глухозаземленной нейтралью номинальным напряжением не выше 400 В и номинальными токами до 63 А, для защиты людей от поражения электрическим током при неисправностях электрооборудования или при непреднамеренном контакте с открытыми проводящими частями электроустановок, а также для предотвращения возгораний и пожаров, возникающих вследствие протекания токов утечки и замыканий на землю и для защиты от токов перегрузки и короткого замыкания.

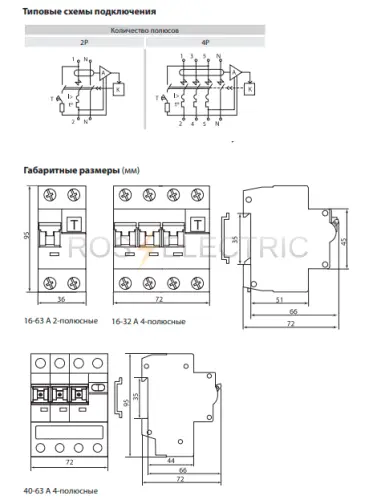

Автоматические выключатели типа OptiDin VD63 (АВДТ) электронные 6 кА, управляемые дифференциальным током со встроенной защитой от сверхтоков, устанавливаются в электрических цепях переменного тока частоты 50 Гц с глухозаземленной нейтралью номинальным напряжением не выше 400 В и номинальными токами до 63 А и предназначены для защиты людей от поражения электрическим током при неисправностях электрооборудования или при непреднамеренном контакте с открытыми проводящими частями электроустановок, для предотвращения возгораний и пожаров, возникающих вследствие протекания токов утечки и замыканий на землю, а также для защиты от перегрузки и короткого замыкания. АВДТ относятся к классу устройств, функционально зависящих от напряжения сети (не размыкающихся автоматически в случае исчезновения напряжения).

Автоматические выключатели дифференциального тока электронные тип AC 4,5кА АВДТ32М для однофазных сетей в одномодульном исполнении (18 мм) ИЭК - предназначены для защиты человека от поражения электрическим током при повреждении изоляции электроустановок, а также для защиты от перегрузки и короткого замыкания в сетях переменного тока напряжением 230 В и частотой 50 Гц.

Автоматический выключатель дифференциального тока АВДТ64 электронный 2P тип A 6кА c  защитой от перенапряжений ТДМ - предназначен проведения тока в нормальном режиме, отключения тока при коротких замыканиях или перегрузке, отключения тока при прикосновении человека к токоведущим частям электроустановок или протекании дифференциального тока утечки на землю, защиту от перенапряжения.

Автоматический выключатель дифференциального тока АВДТ63 2P электронный тип A 6кА - предназначен проведения тока в нормальном режиме, отключения тока при коротких замыканиях или перегрузке, отключения тока при прикосновении человека к токоведущим частям электроустановок или протекании дифференциального тока утечки на землю.

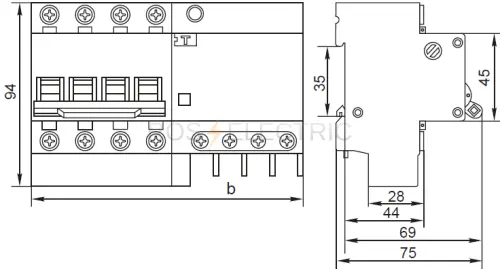

Дифференциальные автоматы АД-4 электронные тип AC 4P хар-ка C 4,5кА ТДМ - предназначены для защиты сетей от перегрузок и короткого замыкания и людей от поражения током утечки, а также оборудования и электропроводки от перегрева при нарушении изоляции.

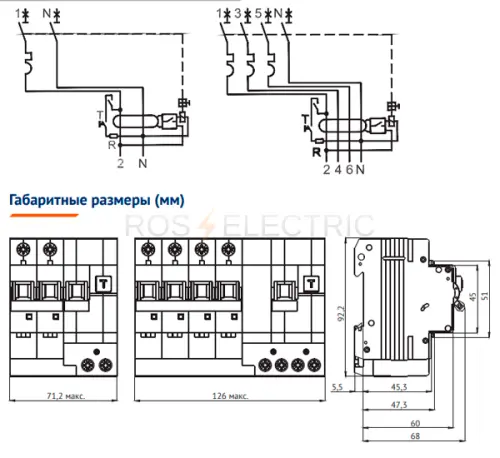

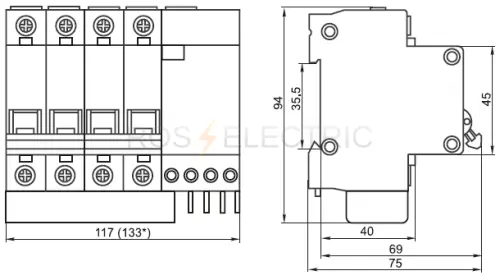

Быстродействующий защитный выключатель, реагирующий на дифференциальный ток, со встроенной защитой от сверхтоков.
Обеспечивает 3 вида защиты:
-защиту человека от поражения электрическим током при случайном непреднамеренном прикосновении к токоведущим частям электроустановок при повреждениях изоляции;
-предотвращение пожаров вследствие протекания токов утечки на землю;
-защиту от перегрузки и короткого замыкания.
Аппарат сохраняет работоспособность при пониженном напряжении сети (до 50 В) и обладает высокой механической износостойкостью. В аппарате предусмотрена индикация срабатывания от дифференциального тока.
Свыше 50 типоисполнений на 9 номинальных токов от 6 до 63 А.
-Комбинированная схема с электронным модулем дифференциальной защиты и встроенным выключателем серии ВА47 29.
-Встроенная защита от импульсных перенапряжений-варистор класса D.
Наиболее надежная защита человека при прямом прикосновении к токоведущим частям.
-Широкий диапазон рабочих температур от –25 до +40 °С.
-Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения.
-Наличие кнопки «ТЕСТ» для проверки работоспособности устройства и правильности подключения.
-Возможность установки дополнительных устройств:
– контакт состояния КС47;
– контакт состояния КСВ47.

Номинальное напряжение частотой 50 Гц, В 230/400
Номинальный ток In, А 6; 10; 16; 20; 25; 32; 40; 50; 63
Характеристики срабатывания электромагнитного расцепителя В, С
Номинальный отключающий дифференциальный ток IΔn,мА 10; 30; 100; 300
Номинальная отключающая способность, А 4500
Рабочая характеристика при наличии дифференциального тока АС
Время отключения при номинальном дифференциальном токе, мс ≤40
Число полюсов 2, 4
Условия эксплуатации УХЛ4
Степень защиты выключателя IP20
Износостойкость, циклов В-О, не менее 10 000
Максимальное сечение присоединяемых проводов, мм2 вход -25; выход -16/25*
Наличие драгоценных металлов (серебро), г/полюс 0,6÷2,0
Масса (2/4 полюсные), кг 0,25/0,45
