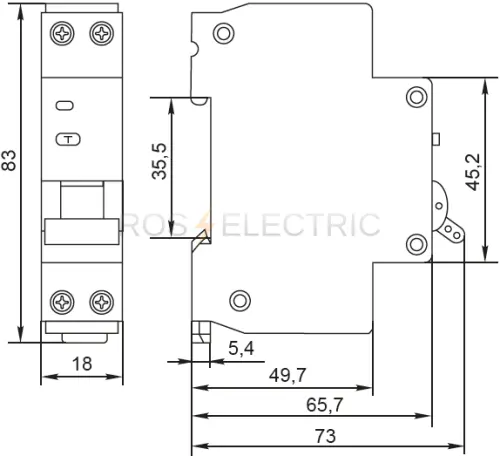

Автоматические выключатели дифференциального тока малогабаритные АВДТ-63М представляют собой аппарат, сочетающий функции автоматического выключателя с электронным УЗО типа АС в компактном корпусе шириной 1 модуль. При обнаружении автоматическим выключателем на защищаемом участке сети тока утечки (повреждения) на землю или сверхтока (тока перегрузки или короткого замыкания) происходит срабатывание устройства, приводящее к отключению защищаемой сети. Особое отличие дифференциальных автоматов EKF с электронным УЗО в наличии блока защиты от перенапряжения. -Комбинированные зажимы из посеребренной меди и анодированной стали скругленной формы с насечками.
-Контакты выполнены из бескислородной меди с содержанием серебра.
-Компактный корпус шириной 1 модуль.
-Предельная коммутационная способность 6000 А.
-Встроенная защита от перенапряжения.
-Шесть заклепок на корпусе.
-Монолитная лицевая панель.
-Корпус изготовлен из не поддерживающей горение пласт-
массы. Предельная коммутационная способность, кА 6
Коммутационная износостойкость, кол-во циклов 4000
Механическая износостойкость, кол-во циклов 10000
Сечение подключаемого провода, мм2 от 1 до 16
Момент затяжки, Н∙м 1,2
Номинальное напряжение частотой 50 Гц, В 240

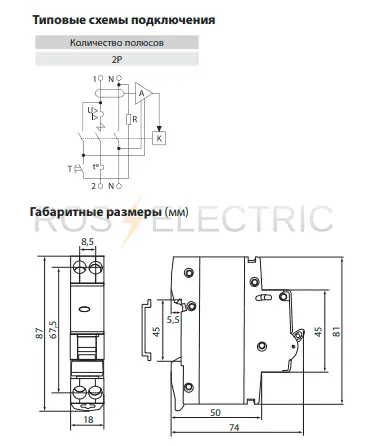

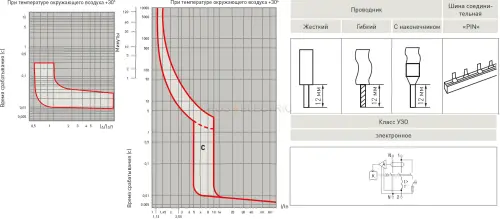

Характеристика отключения С
Тип УЗО АС
Класс УЗО электронное
Количество полюсов 1Р + N
Расположение нейтрали с левой стороны
Степень защиты IP 20
Степень защиты аппарата в модульном шкафу IP 40
Время отключения при номинальном отключающем
дифференциальном токе, не более с 0,04
Климатическое исполнение УХЛ4
Диапазон рабочих температур, °С от -25 до +40
Категория применения А

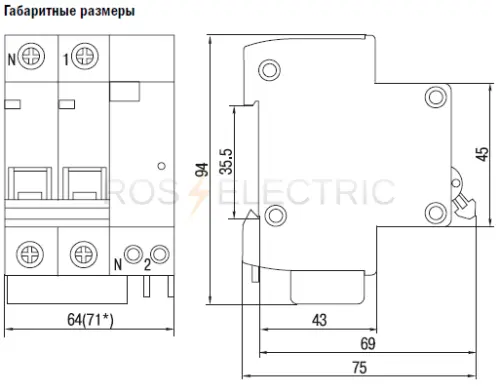

Дифференциальный автоматический выключатель-это аппарат, сочетающий функции автоматического выключателя с устройством защитного отключения. При обнаружении автоматическим выключателем в защищаемом участке сети тока утечки (повреждения) на землю или сверхтока (тока перегрузки или короткого замыкания) происходит срабатывание устройства, приводящее к отключению защищаемой сети.
Особое отличие дифференциальных автоматов EKF в наличии встроенного блока защиты от перенапряжения.

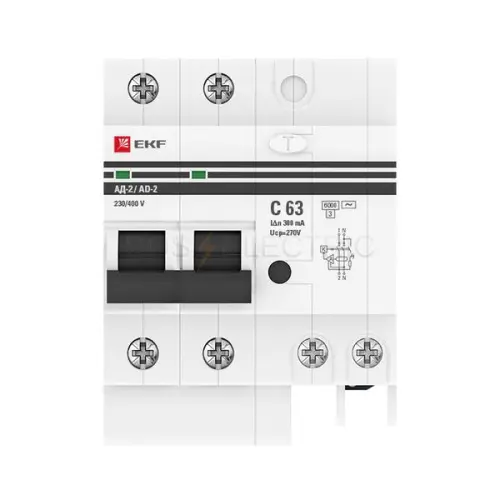

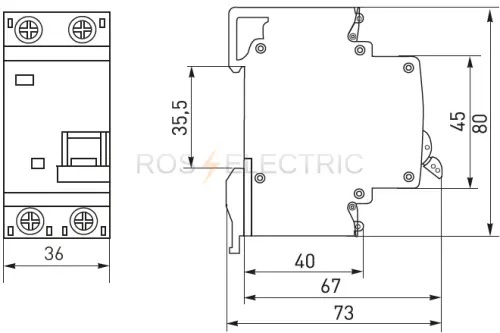

АД-2 и АД-4 выпускаются в стандартном и селективном (АД-2S, АД-4S) исполнениях. -Зажимы из посеребренной меди и анодированной стали скругленной формы с насечками.
-Встроенная защита от перенапряжения.
-Наличие селективных дифференциальных автоматов.
-Защита фазы и нейтрали.
-Наличие кнопки возврата для индикации срабатывания от тока утечки.
-Контакты выполнены из бескислородной меди.
-Корпус изготовлен из не поддерживающей горение пластмассы.
-Возможность подключения посредством гребенчатой шины. Предельная коммутационная способность, кА 4,5
Коммутационная износостойкость, кол-во циклов 10000
Механическая износостойкость, кол-во циклов 10000
Сечение подключаемого провода, мм2 от 1 до 25
Момент затяжки, Н∙м 2,5
Номинальное фазное напряжение частотой 50 Гц, В 240
Номинальное линейное напряжение частотой 50 Гц, В 415

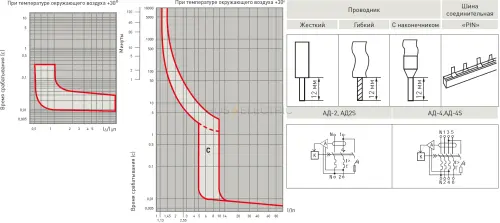

Характеристика отключения С
Тип УЗО АС АС/S
Класс УЗО электронное
Расположение нейтрали с левой стороны
Степень защиты IP 20
Степень защиты аппарата в модульном шкафу IP 40
Время отключения при номинальном отключающем дифференциальном токе, не более с 0,04
Климатическое исполнение УХЛ4
Диапазон рабочих температур, °С от -25 до +40
Категория применения А В

Дифференциальный автоматический выключатель-это аппарат, сочетающий функции автоматического выключателя с устройством защитного отключения. При обнаружении автоматическим выключателем в защищаемом участке сети тока утечки (повреждения) на землю или сверхтока (тока перегрузки или короткого замыкания) происходит срабатывание устройства, приводящее к отключению защищаемой сети. -Наличие пломбируемых панелей для защиты от несанкционированного доступа к проводникам.
-Комбинированные зажимы из посеребренной меди и анодированной стали скругленной формы с насечками.
-Индикатор состояния контактов.
-Встроенная защита от перенапряжения.
-Контакты из бескислородной меди.
-Корпус из не поддерживающей горение пластмассы.
-Подключение посредством гребенчатой шины. Предельная коммутационная способность, кА 4,5
Коммутационная износостойкость, кол-во циклов 3000
Механическая износостойкость, кол-во циклов 10000
Сечение подключаемого провода, мм2 от 1 до 16
Момент затяжки, Н∙м 1,5
Номинальное фазное напряжение
частотой 50 Гц, В 240

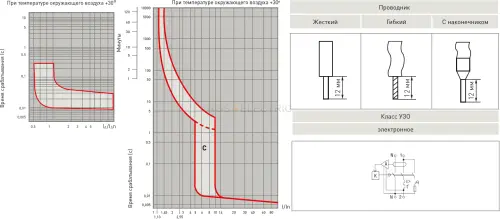

Характеристика отключения С
Тип УЗО АС
Класс УЗО электронное
Количество полюсов 1Р + N
Расположение нейтрали с левой стороны
Степень защиты IP 20
Степень защиты аппарата в модульном шкафу IP 40
Время отключения при номинальном отключающем
дифференциальном токе, не более с 0,04
Климатическое исполнение УХЛ4
Диапазон рабочих температур,°С от -25 до +50
Категория применения А

Отключение тока при прикосновении человека к токоведущим частям электроустановок или протекании дифференциального (утечки) тока на землю.
Отключение тока при коротких замыканиях или перегрузке.

Автоматические выключатели дифференциального тока (АВДТ) ARMAT серии B06S могут осуществляют функции защиты от токов перегрузки и короткого замыкания и защиты человека от токов замыкания на землю. Модельный ряд включает в себя устройства с номинальными токами от 6 до 32 А, характеристиками срабатывания по сверхтоку B и C, типами защит AC и A с номинальным дифференциальным током отключения 30 мА. Номинальная отключающая способность АВДТ ARMAT серии B06S составляет 6 кА.

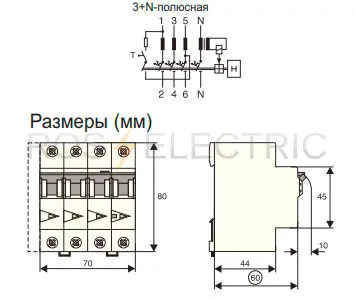

Дифференциальные автоматы электромеханические тип A, 6кА, 3P+N серии mRB6 EATON - предназначены для защиты человека от поражения электрическим током при повреждении изоляции электроустановок, для предотвращения пожаров вследствие протекания токов утечки на землю и для защиты от перегрузки и короткого замыкания.
Функционально независимый от напряжения питания.

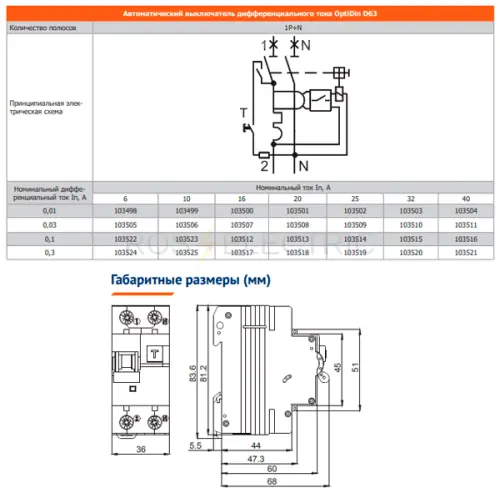

Двухполюсные автоматические выключатели OptiDin D63 (АВДТ) (электронные), управляемые дифференциальным током со встроенной защитой от сверхтоков (далее АВДТ), устанавливаются в однофазных электрических сетях переменного тока частоты 50 Гц с глухозаземленной нейтралью номинальным напряжением не выше 230 В и номинальными токами до 40 А - предназначены для защиты людей от поражения электрическим током при неисправностях электрооборудования или при непреднамеренном контакте с открытыми проводящими частями электроустановок, для предотвращения возгораний и пожаров, возникающих вследствие протекания токов утечки и замыканий на землю, а также для защиты от перегрузки и короткого замыкания.
С одним защищенным от сверхтоков полюсом относятся к классу устройств, функционально зависящих от напряжения сети (не размыкающихся автоматически в случае исчезновения напряжения), для стационарной установки при неподвижной проводке.

Автоматический выключатель дифференциального тока АВДТ63М электронный тип AC 4,5кА хар-ка С ТДМ - предназначен проведения тока в нормальном режиме, отключения тока при коротких замыканиях или перегрузке, отключения тока при прикосновении человека к токоведущим частям электроустановок или протекании дифференциального тока утечки на землю.
Ширина: 1 модуль (18мм)

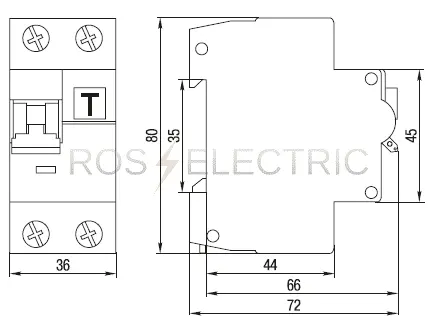

Автоматические выключатели дифференциального тока АВДТ32 предназначены для защиты человека от поражения электрическим током при повреждении изоляции электроустановок, для предотвращения пожаров вследствие протекания токов утечки на землю и для защиты от перегрузки и короткого замыкания. Рекомендуются для защиты групповых линий, питающих розетки наружной установки, розеток и освещения подвалов и гаражей.
Комбинированная схема с электронным модулем дифференциальной защиты и встроенным выключателем серии ВА47-29.
-Надежная защита человека при прямом прикосновении к токоведущим частям.
-Независимый индикатор положения контактов.
-Широкий диапазон рабочих температур от –25 до +40 °С.
-Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения.
-Наличие кнопки «ТЕСТ» для проверки работоспособности устройства и правильности подключения.
-Габариты АВДТ соответствуют двухмодульному исполнению за счет размещения элементов конструкции.
-Увеличенная способность 6 кА позволяет устанавливать АВДТ в качестве вводных автоматов защиты.
Номинальное напряжение частотой 50 Гц, В 230
Номинальный ток In, А 6; 10; 16; 20; 25; 32; 40; 50; 63
Характеристики срабатывания электромагнитного расцепителя В, C
Число полюсов 1+N
Номинальный отключающий дифференциальный ток, IΔn ,мА 10; 30; 100
Номинальная отключающая способность, А 6000
Рабочая характеристика при наличии дифференциального тока с постоянной составляющей А
Время отключения при ном. дифф. токе, мс ≤40
Износостойкость, циклов В О, не менее 10 000
Условия эксплуатации УХЛ4
Степень защиты выключателя IP20
Наличие драгоценных металлов, г/полюс 0,85
Максимальное сечение присоединяемых проводников, мм2 25
Масса, кг 0,19
Мощность рассеивания, Вт, не более 6,5
Диапазон рабочих температур, °С —25÷+40

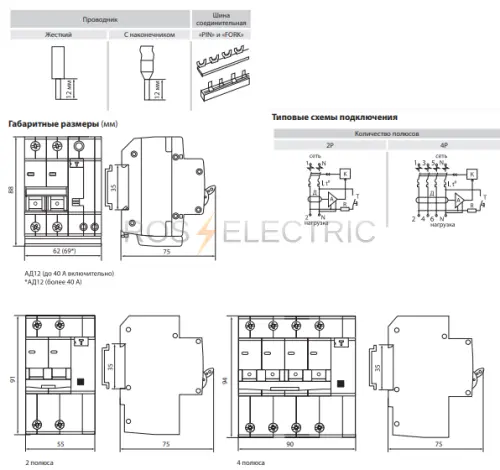

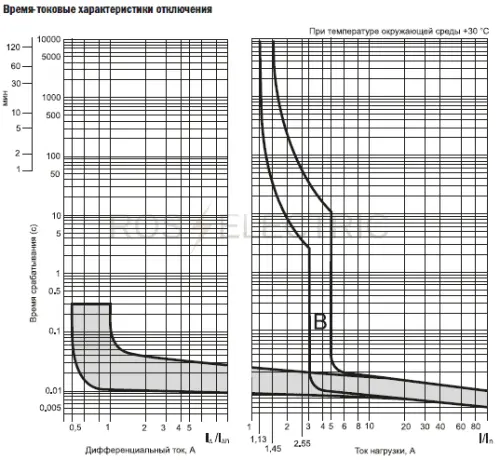

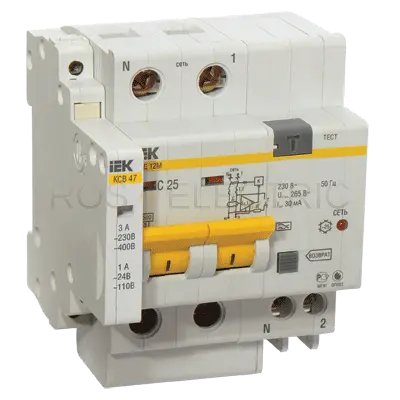

Дифференциальный автомат АД12М ИЭК – предназначен для защиты от поражения электрическим током при прикосновении к токоведущим частям, защиту от перегрузки и короткого замыкания, защита от недопустимого повышения напряжения сети (265±5 В).
Количество полюсов: 2.
Характеристики срабатывания электромагнитного расцепителя: B.
Номинальный ток In: 16А.
Номинальная отключающая способность: 4500 А
Номинальный отключающий дифференциальный ток IΔn (ток утечки): 30 мА.
Рабочая характеристика при наличии дифференциального тока: А.

Сохраняет работоспособность при пониженном напряжении сети до 50 В.
Наличие функции защиты от повышенного напряжения (265±5 В).
-Комбинированная схема с электронным модулем дифференциальной защиты и встроенным выключателем серии ВА47-29.
-Встроенная защита от импульсных перенапряжений-варистор класса D.
-Наличие кнопок «ТЕСТ» для проверки работоспособности устройства и правильности подключения и «ВОЗВРАТ» для индикации срабатывания от дифференциального тока.
-Возможность установки дополнительных устройств: контакт состояния КС47; контакт состояния КСВ47.
Диапазон рабочих температур: от 25 до +40 °С
Устройства серии:
MAD12-2-016-B-030 Дифференциальный автомат АД12М 2Р B16 30мА
MAD12-2-025-B-030 Дифференциальный автомат АД12М 2Р B25 30мА
MAD12-2-010-C-030 Дифференциальный автомат АД12М 2Р С10 30мА
MAD12-2-016-C-030 Дифференциальный автомат АД12М 2Р С16 30мА
MAD12-2-020-C-030 Дифференциальный автомат АД12М 2Р С20 30мА
MAD12-2-025-C-030 Дифференциальный автомат АД12М 2Р С25 30мА
MAD12-2-032-C-030 Дифференциальный автомат АД12М 2Р С32 30мА
MAD12-2-040-C-030 Дифференциальный автомат АД12М 2Р С40 30мА
MAD12-2-050-C-030 Дифференциальный автомат АД12М 2Р С50 30мА
MAD12-2-063-C-030 Дифференциальный автомат АД12М 2Р С63 30мА

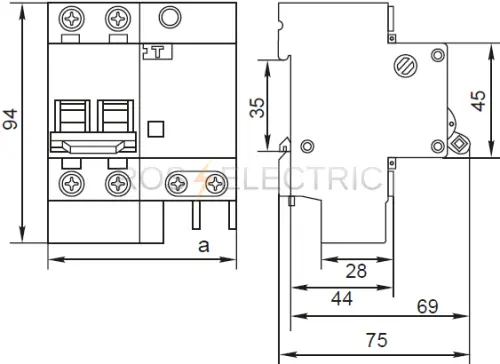

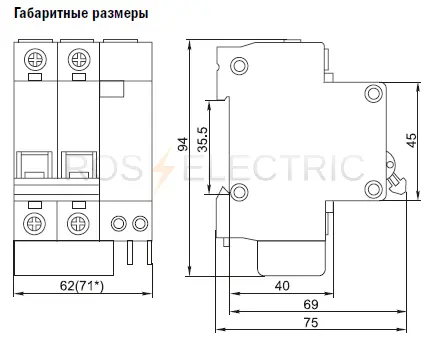

Быстродействующий защитный выключатель, реагирующий на дифференциальный ток, со встроенной защитой от сверхтоков.
Обеспечивает 3 вида защиты:
-защиту человека от поражения электрическим током при случайном непреднамеренном прикосновении к токоведущим частям электроустановок при повреждениях изоляции;
-предотвращение пожаров вследствие протекания токов утечки на землю;
-защиту от перегрузки и короткого замыкания.
Аппарат сохраняет работоспособность при пониженном напряжении сети (до 50 В) и обладает высокой механической износостойкостью. В аппарате предусмотрена индикация срабатывания от дифференциального тока.
Свыше 50 типоисполнений на 9 номинальных токов от 6 до 63 А.
-Комбинированная схема с электронным модулем дифференциальной защиты и встроенным выключателем серии ВА47 29.
-Встроенная защита от импульсных перенапряжений-варистор класса D.
Наиболее надежная защита человека при прямом прикосновении к токоведущим частям.
-Широкий диапазон рабочих температур от –25 до +40 °С.
-Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения.
-Наличие кнопки «ТЕСТ» для проверки работоспособности устройства и правильности подключения.
-Возможность установки дополнительных устройств:
– контакт состояния КС47;
– контакт состояния КСВ47.

Номинальное напряжение частотой 50 Гц, В 230/400
Номинальный ток In, А 6; 10; 16; 20; 25; 32; 40; 50; 63
Характеристики срабатывания электромагнитного расцепителя В, С
Номинальный отключающий дифференциальный ток IΔn,мА 10; 30; 100; 300
Номинальная отключающая способность, А 4500
Рабочая характеристика при наличии дифференциального тока АС
Время отключения при номинальном дифференциальном токе, мс ≤40
Число полюсов 2, 4
Условия эксплуатации УХЛ4
Степень защиты выключателя IP20
Износостойкость, циклов В-О, не менее 10 000
Максимальное сечение присоединяемых проводов, мм2 вход -25; выход -16/25*
Наличие драгоценных металлов (серебро), г/полюс 0,6÷2,0
Масса (2/4 полюсные), кг 0,25/0,45

Быстродействующий защитный выключатель, реагирующий на дифференциальный ток, со встроенной защитой от сверхтоков.
Обеспечивает 3 вида защиты:
-защиту человека от поражения электрическим током при случайном непреднамеренном прикосновении к токоведущим частям электроустановок при повреждениях изоляции;
-предотвращение пожаров вследствие протекания токов утечки на землю;
-защиту от перегрузки и короткого замыкания.
Аппарат сохраняет работоспособность при пониженном напряжении сети (до 50 В) и обладает высокой механической износостойкостью. В аппарате предусмотрена индикация срабатывания от дифференциального тока.
Свыше 50 типоисполнений на 9 номинальных токов от 6 до 63 А.
-Комбинированная схема с электронным модулем дифференциальной защиты и встроенным выключателем серии ВА47 29.
-Встроенная защита от импульсных перенапряжений-варистор класса D.
Наиболее надежная защита человека при прямом прикосновении к токоведущим частям.
-Широкий диапазон рабочих температур от –25 до +40 °С.
-Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения.
-Наличие кнопки «ТЕСТ» для проверки работоспособности устройства и правильности подключения.
-Возможность установки дополнительных устройств:
– контакт состояния КС47;
– контакт состояния КСВ47.

Номинальное напряжение частотой 50 Гц, В 230/400
Номинальный ток In, А 6; 10; 16; 20; 25; 32; 40; 50; 63
Характеристики срабатывания электромагнитного расцепителя В, С
Номинальный отключающий дифференциальный ток IΔn,мА 10; 30; 100; 300
Номинальная отключающая способность, А 4500
Рабочая характеристика при наличии дифференциального тока АС
Время отключения при номинальном дифференциальном токе, мс ≤40
Число полюсов 2, 4
Условия эксплуатации УХЛ4
Степень защиты выключателя IP20
Износостойкость, циклов В-О, не менее 10 000
Максимальное сечение присоединяемых проводов, мм2 вход -25; выход -16/25*
Наличие драгоценных металлов (серебро), г/полюс 0,6÷2,0
Масса (2/4 полюсные), кг 0,25/0,45

Дифференциальный автоматический выключатель-это аппарат, сочетающий функции автоматического выключателя с устройством защитного отключения. При обнаружении автоматическим выключателем в защищаемом участке сети тока утечки (повреждения) на землю или сверхтока (тока перегрузки или короткого замыкания) происходит срабатывание устройства, приводящее к отключению защищаемой сети.
Особое отличие дифференциальных автоматов EKF в наличии встроенного блока защиты от перенапряжения.
АД-2 и АД-4 выпускаются в стандартном и селективном (АД-2S, АД-4S) исполнениях. -Зажимы из посеребренной меди и анодированной стали скругленной формы с насечками.
-Встроенная защита от перенапряжения.
-Наличие селективных дифференциальных автоматов.
-Защита фазы и нейтрали.
-Наличие кнопки возврата для индикации срабатывания от тока утечки.
-Контакты выполнены из бескислородной меди.
-Корпус изготовлен из не поддерживающей горение пластмассы.
-Возможность подключения посредством гребенчатой шины. Предельная коммутационная способность, кА 4,5
Коммутационная износостойкость, кол-во циклов 10000
Механическая износостойкость, кол-во циклов 10000
Сечение подключаемого провода, мм2 от 1 до 25
Момент затяжки, Н∙м 2,5
Номинальное фазное напряжение частотой 50 Гц, В 240
Номинальное линейное напряжение частотой 50 Гц, В 415
Характеристика отключения С
Тип УЗО АС АС/S
Класс УЗО электронное
Расположение нейтрали с левой стороны
Степень защиты IP 20
Степень защиты аппарата в модульном шкафу IP 40
Время отключения при номинальном отключающем дифференциальном токе, не более с 0,04
Климатическое исполнение УХЛ4
Диапазон рабочих температур, °С от -25 до +40
Категория применения А В

Дифференциальный автоматический выключатель-это аппарат, сочетающий функции автоматического выключателя с устройством защитного отключения. При обнаружении автоматическим выключателем в защищаемом участке сети тока утечки (повреждения) на землю или сверхтока (тока перегрузки или короткого замыкания) происходит срабатывание устройства, приводящее к отключению защищаемой сети.
Особое отличие дифференциальных автоматов EKF в наличии встроенного блока защиты от перенапряжения.
АД-2 и АД-4 выпускаются в стандартном и селективном (АД-2S, АД-4S) исполнениях. -Зажимы из посеребренной меди и анодированной стали скругленной формы с насечками.
-Встроенная защита от перенапряжения.
-Наличие селективных дифференциальных автоматов.
-Защита фазы и нейтрали.
-Наличие кнопки возврата для индикации срабатывания от тока утечки.
-Контакты выполнены из бескислородной меди.
-Корпус изготовлен из не поддерживающей горение пластмассы.
-Возможность подключения посредством гребенчатой шины. Предельная коммутационная способность, кА 4,5
Коммутационная износостойкость, кол-во циклов 10000
Механическая износостойкость, кол-во циклов 10000
Сечение подключаемого провода, мм2 от 1 до 25
Момент затяжки, Н∙м 2,5
Номинальное фазное напряжение частотой 50 Гц, В 240
Номинальное линейное напряжение частотой 50 Гц, В 415
Характеристика отключения С
Тип УЗО АС АС/S
Класс УЗО электронное
Расположение нейтрали с левой стороны
Степень защиты IP 20
Степень защиты аппарата в модульном шкафу IP 40
Время отключения при номинальном отключающем дифференциальном токе, не более с 0,04
Климатическое исполнение УХЛ4
Диапазон рабочих температур, °С от -25 до +40
Категория применения А В

Автоматические выключатели дифференциального тока (АВДТ) электронного типа серии NXBLE-63 применяются в электрических цепях с напряжением до 400 В и частотой 50/60 Гц, с номинальным током до 63А. Они предназначены для защиты от сверхтока, а также людей от поражения электрическим током и оборудования от возгорания.
Количество полюсов:2;
Степень защиты (IP):IP20;
Габаритные и установочные размеры (ШхВхГ), мм:72x94,5x77,8;
Номинальный ток, А:20;
Номинальное напряжение изоляции, В:500;
Степень загрязнения среды:2;
Номинальная отключающая способность, кА:6;
Механическая износостойкость, циклов:10000;
Электрическая износостойкость, циклов:20000;
Стандарты:ГОСТ Р 51327.1;
Частота, Гц:50/60 Гц;
Род тока:AC;
Характеристика срабатывания (кривая тока):D;
Номинальный ток утечки, А:0.3;
Тип тока утечки:AC;
Рабочая температура окружающей среды, °C:-25...+40;
Номинальное импульсное выдерживаемое напряжение, кВ:4;
Номинальное напряжение, В:230;
Ширина в числах модульных расстояний:4;
NB2LE - Отрицательное решение (пожарная безопасность).pdf:https://chint.ru/upload/iblock/f9a/e4h95nxnp53ohs58td1m7fcqsr4kaxcc/NB2LE - Отрицательное решение (пожарная безопасность).pdf;
NXBLE - NXBLE-32,63

Автоматические выключатели дифференциального тока (АВДТ) серии NB1L электромеханические применяются в электрических цепях с напряжением до 230 В и частотой 50/60 Гц, с номинальным током до 40А. Они предназначены для защиты от сверхтока, а также людей от поражения электрическим током и оборудования от возгорания.
Количество полюсов:2;
Степень защиты (IP):IP20;
Инструкция по монтажу:E-com/Catalog/Инструкции/NB1L - Инструкция по монтажу.pdf;
Габаритные и установочные размеры (ШхВхГ), мм:63х88х78,5;
Номинальный ток, А:40;
Номинальное напряжение изоляции, В:500;
Степень загрязнения среды:2;
Номинальная отключающая способность, кА:6;
Механическая износостойкость, циклов:2000;
Электрическая износостойкость, циклов:2000;
Стандарты:ГОСТ Р 51327.1 (МЭК 61009-1);
Частота, Гц:50/60 Гц;
Род тока:AC;
Характеристика срабатывания (кривая тока):C;
Номинальный ток утечки, А:0.03;
Тип тока утечки:AC;
Рабочая температура окружающей среды, °C:-25...+40;
Номинальное импульсное выдерживаемое напряжение, кВ:4;
Номинальное напряжение, В:230;
Ширина в числах модульных расстояний:3.5;

Автоматический выключатель дифференциального тока (АВДТ) B10N 1P+N серии ARMAT IEK -предназначен для эксплуатации в однофазных электрических сетях переменного тока напряжением 230 В частотой 50/60 Гц и выполняют функцию обнаружения дифференциального тока, сравнения его значения с величиной отключающего дифференциального тока и отключения защищаемой цепи в случае, когда значение дифференциального тока превосходит эту величину, а также выполняют функцию включения, проведения и отключения сверхтоков в заданных условиях.

Выключатель автоматический дифференциальный (дифавтомат) АД серии EKF PROXIMA применяется в электрических цепях переменного тока номинального напряжения 230В (АД-2), 400В (АД-4) и частотой 50 Гц.
Предназначен для:
-защиты людей от поражения электрическим током при случайном прикосновении к открытым проводящим частям электроустановки;
-защиты электроустановки (ЭО) при повреждении изоляции проводников и неисправностях ЭО;
-предотвращения возгораний и пожаров, возникающих вследствие протекания токов утечки и развивающихся из них коротких замыканий, замыканий на корпус и замыканий на землю;
-автоматического отключения участка электрической сети при перегрузках и токах короткого замыкания. АД2,4 S селективный, тип AC специально предназначен для выдержки заранее установленного значения предельного времени неотключения, при протекании дифференциального тока.
АД-2,4 тип AC -АВДТ, срабатывание которого обеспечивается дифференциальным синусоидальным переменным током путем внезапного его приложения либо при медленном нарастании.
Особенностью данной серии АД является усовершенствованная конструкция. Корпус выключателя усилен дополнительными заклепками для жесткости корпуса.

Автоматический выключатель дифференциального тока малогабаритный АВДТ-63М PROXIMA EKF – это аппарат, сочетающий функции автоматического выключателя с электронным УЗО в компактном корпусе шириной один модуль. При обнаружении автоматическим выключателем на защищаемом участке сети тока утечки (повреждения) на землю или сверхтока (тока перегрузки или короткого замыкания) происходит срабатывание устройства, приводящее к отключению защищаемой сети. Особое отличие дифференциальных автоматических выключателей EKF с электронным УЗО – в наличии блока защиты от перенапряжения.

Автоматический выключатель дифференциального тока серии ДИФ-101 S DEKraft; селективный; 4P; ном.ток 63 А; характеристика C; откл.способность Icn = 6 кА; ток утечки 300 мА; блок дифф.защиты электронный; ширина 8 мод. х 18 мм; монтаж на DIN-рейку. АВДТ применяются в сетях напряжением до 400 В пер.тока для защиты электроустановок от сверхтоков и токов утечки; в щитах, где требуется ступенчатая дифференциальная защита (задержка по срабатыванию).
