Автоматический выключатель дифференциального тока серии ДИФ-101 DEKraft; 4P; ном.ток 32 А; характеристика C; откл.способность Icn = 4,5 kA; ток утечки 100 мА; блок дифф.защиты электронный; ширина 6,5 мод. х 18 мм; монтаж на DIN-рейку. АВДТ серии ДИФ-101 применяются в сетях напряжением до 400 В пер.тока для защиты электроустановок от сверхтоков и токов утечки. Для расширения функционала АВДТ возможно использование аксессуаров от выключателей серии ВА-101.

Автоматические выключатели дифференциального тока (АВДТ) ARMAT серии B06S могут осуществляют функции защиты от токов перегрузки и короткого замыкания и защиты человека от токов замыкания на землю. Модельный ряд включает в себя устройства с номинальными токами от 6 до 32 А, характеристиками срабатывания по сверхтоку B и C, типами защит AC и A с номинальным дифференциальным током отключения 30 мА. Номинальная отключающая способность АВДТ ARMAT серии B06S составляет 6 кА.

Дифференциальные автоматические выключатели в 1-модульном исполнение(дифференциальное реле+автоматический выключатель) электронные,тип A серии KZM-1M (нижнее подключение) ETI - предназначены для защиты электрических сетей от токов короткого замыкания, перегрузок, а также токов утечки.

Дифференциальные автоматы электромеханические тип A, 4,5кА, 3P+N серии mRB4 EATON - предназначены для защиты человека от поражения электрическим током при повреждении изоляции электроустановок, для предотвращения пожаров вследствие протекания токов утечки на землю и для защиты от перегрузки и короткого замыкания.
Функционально независимый от напряжения питания.

Дифференциальные автоматы электромеханические тип A, 4,5кА, 3P+N серии mRB4 EATON - предназначены для защиты человека от поражения электрическим током при повреждении изоляции электроустановок, для предотвращения пожаров вследствие протекания токов утечки на землю и для защиты от перегрузки и короткого замыкания.
Функционально независимый от напряжения питания.

Дифференциальные автоматические выключатели электромеханические тип AC, 10кА серии PFL7 EATON - предназначены для защиты человека от поражения электрическим током при повреждении изоляции электроустановок, для предотвращения пожаров вследствие протекания токов утечки на землю и для защиты от перегрузки и короткого замыкания
Функционально независимый от напряжения питания.

Автоматические выключатели дифференциального тока АВДТ32, АВДТ34 предназначены для защиты человека от поражения электрическим током при повреждении изоляции электроустановок, для предотвращения пожаров вследствие протекания токов утечки на землю и для защиты от перегрузки и короткого замыкания. Рекомендуются для защиты групповых линий, питающих розетки наружной установки, розеток и освещения подвалов и гаражей.
Комбинированная схема с электронным модулем дифференциальной защиты и встроенным выключателем серии ВА47-29.
-Наиболее надежная защита человека при прямом прикосновении к токоведущим частям.
-Независимый индикатор положения контактов.
-Широкий диапазон рабочих температур от –25 до +40 °С.
-Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения.
-Наличие кнопки «ТЕСТ» для проверки работоспособности устройства и правильности подключения.
-Габариты АВДТ соответствуют двухмодульному исполнению за счет размещения элементов конструкции.
-Увеличенная способность 6 кА позволяет устанавливать АВДТ в качестве вводных автоматов защиты.
Номинальное напряжение частотой 50 Гц, В 230
Номинальный ток In, А 6; 10; 16; 20; 25; 32; 40; 50; 63
Характеристики срабатывания электромагнитного расцепителя В, C
Число полюсов 1+N, 3+N
Номинальный отключающий дифференциальный ток, IΔn ,мА 10; 30; 100
Номинальная отключающая способность, А 6000
Рабочая характеристика при наличии дифференциального тока с постоянной составляющей А
Время отключения при ном. дифф. токе, мс ≤40
Износостойкость, циклов В О, не менее 10 000
Условия эксплуатации УХЛ4
Степень защиты выключателя IP20
Наличие драгоценных металлов, г/полюс 0,85
Максимальное сечение присоединяемых проводников, мм2 25
Масса, кг 0,19
Мощность рассеивания, Вт, не более 6,5
Диапазон рабочих температур, °С —25÷+40
Устройства серии:
АВДТ 4 полюса (АВДТ-34)
MAD22-6-010-C-30 АВДТ 34 C10 30мА - Автоматический выключатель дифференциального тока
MAD22-6-016-C-100 АВДТ 34 C16 100мА - Автоматический выключатель дифференциального тока
MAD22-6-016-C-10 АВДТ 34 C16 10мА - Автоматический выключатель дифференциального тока
MAD22-6-016-C-300 АВДТ 34 C16 300мА - Автоматический выключатель дифференциального тока
MAD22-6-016-C-30 АВДТ 34 C16 30мА - Автоматический выключатель дифференциального тока
MAD22-6-025-C-100 АВДТ 34 C25 100мА - Автоматический выключатель дифференциального тока
MAD22-6-025-C-300 АВДТ 34 C25 300мА - Автоматический выключатель дифференциального тока
MAD22-6-025-C-30 АВДТ 34 C25 30мА - Автоматический выключатель дифференциального тока
MAD22-6-032-C-100 АВДТ 34 C32 100мА - Автоматический выключатель дифференциального тока
MAD22-6-032-C-30 АВДТ 34 C32 30мА - Автоматический выключатель дифференциального тока
MAD22-6-006-C-10 АВДТ 34 C6 10мА - Автоматический выключатель дифференциального тока
АВДТ 2 полюса (АВДТ-32)
MAD22-5-016-B-10 АВДТ 32 B16 10мА - Автоматический выключатель дифференциального тока
MAD22-5-025-B-10 АВДТ 32 B25 10мА - Автоматический выключатель дифференциального тока
MAD22-5-010-C-30 АВДТ 32 C10 - Автоматический выключатель дифференциального тока
MAD22-5-016-C-30 АВДТ 32 C16 - Автоматический выключатель дифференциального тока
MAD22-5-020-C-30 АВДТ 32 C20 - Автоматический выключатель дифференциального тока
MAD22-5-025-C-30 АВДТ 32 C25 - Автоматический выключатель дифференциального тока
MAD22-5-032-C-30 АВДТ 32 C32 - Автоматический выключатель дифференциального тока
MAD22-5-040-C-100 АВДТ 32 C40 100мА - Автоматический выключатель дифференциального тока
MAD22-5-040-C-30 АВДТ 32 C40 30мА - Автоматический выключатель дифференциального тока
MAD22-5-050-C-100 АВДТ 32 C50 - Автоматический выключатель дифференциального тока
MAD22-5-006-C-30 АВДТ 32 C6 - Автоматический выключатель дифференциального тока
MAD22-5-063-C-100 АВДТ 32 C63 - Автоматический выключатель дифференциального тока

Автоматические выключатели дифференциального тока АВДТ32 предназначены для защиты человека от поражения электрическим током при повреждении изоляции электроустановок, для предотвращения пожаров вследствие протекания токов утечки на землю и для защиты от перегрузки и короткого замыкания. Рекомендуются для защиты групповых линий, питающих розетки наружной установки, розеток и освещения подвалов и гаражей.
Комбинированная схема с электронным модулем дифференциальной защиты и встроенным выключателем серии ВА47-29.
-Надежная защита человека при прямом прикосновении к токоведущим частям.
-Независимый индикатор положения контактов.
-Широкий диапазон рабочих температур от –25 до +40 °С.
-Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения.
-Наличие кнопки «ТЕСТ» для проверки работоспособности устройства и правильности подключения.
-Габариты АВДТ соответствуют двухмодульному исполнению за счет размещения элементов конструкции.
-Увеличенная способность 6 кА позволяет устанавливать АВДТ в качестве вводных автоматов защиты.
Номинальное напряжение частотой 50 Гц, В 230
Номинальный ток In, А 6; 10; 16; 20; 25; 32; 40; 50; 63
Характеристики срабатывания электромагнитного расцепителя В, C
Число полюсов 1+N
Номинальный отключающий дифференциальный ток, IΔn ,мА 10; 30; 100
Номинальная отключающая способность, А 6000
Рабочая характеристика при наличии дифференциального тока с постоянной составляющей А
Время отключения при ном. дифф. токе, мс ≤40
Износостойкость, циклов В О, не менее 10 000
Условия эксплуатации УХЛ4
Степень защиты выключателя IP20
Наличие драгоценных металлов, г/полюс 0,85
Максимальное сечение присоединяемых проводников, мм2 25
Масса, кг 0,19
Мощность рассеивания, Вт, не более 6,5
Диапазон рабочих температур, °С —25÷+40
Устройства и артикулы серии:
MAD22-5-016-B-10 АВДТ 32 B16 10мА - Автоматический выключатель дифференциального тока
MAD22-5-025-B-10 АВДТ 32 B25 10мА - Автоматический выключатель дифференциального тока
MAD22-5-010-C-30 АВДТ 32 C10 - Автоматический выключатель дифференциального тока
MAD22-5-016-C-30 АВДТ 32 C16 - Автоматический выключатель дифференциального тока
MAD22-5-020-C-30 АВДТ 32 C20 - Автоматический выключатель дифференциального тока
MAD22-5-025-C-30 АВДТ 32 C25 - Автоматический выключатель дифференциального тока
MAD22-5-032-C-30 АВДТ 32 C32 - Автоматический выключатель дифференциального тока
MAD22-5-040-C-100 АВДТ 32 C40 100мА - Автоматический выключатель дифференциального тока
MAD22-5-040-C-30 АВДТ 32 C40 30мА - Автоматический выключатель дифференциального тока
MAD22-5-050-C-100 АВДТ 32 C50 - Автоматический выключатель дифференциального тока
MAD22-5-006-C-30 АВДТ 32 C6 - Автоматический выключатель дифференциального тока
MAD22-5-063-C-100 АВДТ 32 C63 - Автоматический выключатель дифференциального тока

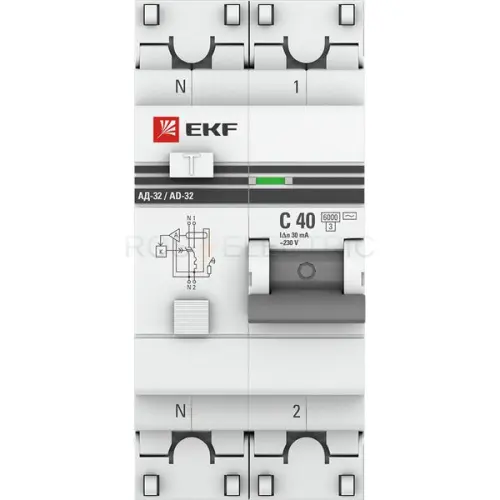

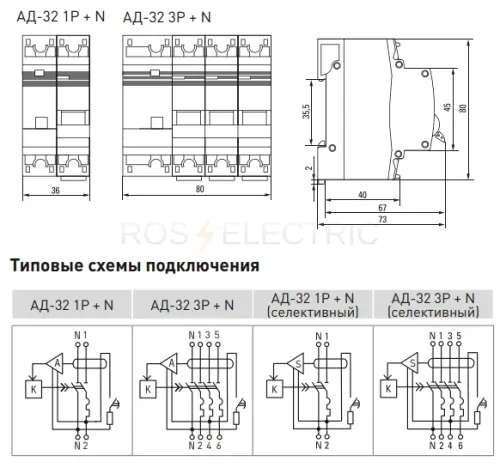

Автоматические выключатели дифференциального тока (АВДТ) - аппарат, сочетающий функции автоматического выключателя с электромеханическим или электронным УЗО типа А. При обнаружении автоматическим выключателем в защищаемом участке сети тока утечки (повреждения) на землю или сверхтока (тока перегрузки или короткого замыкания) происходит срабатывание устройства, приводящее к отключению защищаемой сети. АВДТ реагируют как на синусоидальный переменный дифференциальный ток, так и на пульсирующий постоянный дифференциальный ток (тип А), что позволяет без ограничений
применять его в зданиях и жилых помещениях, насыщенных бытовой техникой (телевизоры, видеомагнитофоны, персональные компьютеры, регулируемые источники света, современные стиральные машины и др.)
Особое отличие дифференциальных автоматов EKF в наличии лектромеханического УЗО типа А (для электромеханического АВДТ) и блока защиты от перенапряжения (для электронного АВДТ). -Зажимы из посеребренной меди и анодированной стали скругленной формы с насечками.
-Контакты из бескислородной меди с содержанием серебра.
-Встроенное электромеханическое УЗО типа А (для электромеханического АВДТ).
-Встроенная защита от перенапряжения (для электронного АВДТ).
-Предельная коммутационная способность 6000 А.
-Корпус изготовлен из не поддерживающей горение пластмассы.
- Возможность подключения посредством гребенчатой и
U-образной шины. Характеристика С срабатывание электромагнитной защиты между
5- и 10-кратным значением номинального тока. Предельная коммутационная способность, кА 6
Коммутационная износостойкость, кол-во циклов 4000
Механическая износостойкость, кол-во циклов 10000
Сечение подключаемого провода, мм2 от 1 до 16
Момент затяжки, Н∙м 1,5
Номинальное фазное напряжение частотой 50 Гц, В 240
Характеристика отключения С
Тип УЗО А
Класс УЗО электр./электромехан.
Количество полюсов 1Р + N
Расположение нейтрали с левой стороны
Степень защиты IP 20
Степень защиты аппарата в модульном шкафу IP 40
Время отключения при номинальном отключающем
дифференциальном токе, не более, с 0,04
Климатическое исполнение УХЛ4
Диапазон рабочих температур, °С от -25 до +40
Категория применения А

Автоматические выключатели дифференциального тока DVA-10 серии AVERES применяется в электрических цепях переменного тока номинальным напряжением 230 В / 400 В и частотой 50 / 60 Гц.
Предназначены для:
- защиты людей от поражения электрическим током при случайном прикосновении к открытым проводящим частям электроустановки;
- защиты электрооборудования при повреждении изоляции проводников и неисправностях;
- предотвращения возгораний и пожаров, возникающих вследствие возникновения токов утечки и развивающихся из них коротких замыканий, замыканий на корпус и замыканий на землю;
- автоматического отключения участка электрической сети при перегрузках и коротких замыканиях.

Автоматические выключатели дифференциального тока DVA-10 серии AVERES применяется в электрических цепях переменного тока номинальным напряжением 230 В / 400 В и частотой 50 / 60 Гц.
Предназначены для:
- защиты людей от поражения электрическим током при случайном прикосновении к открытым проводящим частям электроустановки;
- защиты электрооборудования при повреждении изоляции проводников и неисправностях;
- предотвращения возгораний и пожаров, возникающих вследствие возникновения токов утечки и развивающихся из них коротких замыканий, замыканий на корпус и замыканий на землю;
- автоматического отключения участка электрической сети при перегрузках и коротких замыканиях.

Автоматические выключатели дифференциального тока DVA-10 серии AVERES применяется в электрических цепях переменного тока номинальным напряжением 230 В / 400 В и частотой 50 / 60 Гц.
Предназначены для:
- защиты людей от поражения электрическим током при случайном прикосновении к открытым проводящим частям электроустановки;
- защиты электрооборудования при повреждении изоляции проводников и неисправностях;
- предотвращения возгораний и пожаров, возникающих вследствие возникновения токов утечки и развивающихся из них коротких замыканий, замыканий на корпус и замыканий на землю;
- автоматического отключения участка электрической сети при перегрузках и коротких замыканиях.

Автоматические выключатели дифференциального тока DVA-10 серии AVERES применяется в электрических цепях переменного тока номинальным напряжением 230 В / 400 В и частотой 50 / 60 Гц.
Предназначены для:
- защиты людей от поражения электрическим током при случайном прикосновении к открытым проводящим частям электроустановки;
- защиты электрооборудования при повреждении изоляции проводников и неисправностях;
- предотвращения возгораний и пожаров, возникающих вследствие возникновения токов утечки и развивающихся из них коротких замыканий, замыканий на корпус и замыканий на землю;
- автоматического отключения участка электрической сети при перегрузках и коротких замыканиях.

Автоматические выключатели дифференциального тока DVA-10 серии AVERES применяется в электрических цепях переменного тока номинальным напряжением 230 В / 400 В и частотой 50 / 60 Гц.
Предназначены для:
- защиты людей от поражения электрическим током при случайном прикосновении к открытым проводящим частям электроустановки;
- защиты электрооборудования при повреждении изоляции проводников и неисправностях;
- предотвращения возгораний и пожаров, возникающих вследствие возникновения токов утечки и развивающихся из них коротких замыканий, замыканий на корпус и замыканий на землю;
- автоматического отключения участка электрической сети при перегрузках и коротких замыканиях.

Автоматические выключатели дифференциального тока DVA-6 серии AVERES применяется в электрических цепях переменного тока номинальным напряжением 230 В / 400 В и частотой 50 / 60 Гц.
Предназначены для:
- защиты людей от поражения электрическим током при случайном прикосновении к открытым проводящим частям электроустановки;
- защиты электрооборудования при повреждении изоляции проводников и неисправностях;
- предотвращения возгораний и пожаров, возникающих вследствие возникновения токов утечки и развивающихся из них коротких замыканий, замыканий на корпус и замыканий на землю;
- автоматического отключения участка электрической сети при перегрузках и коротких замыканиях.

Автоматические выключатели дифференциального тока DVA-6 серии AVERES применяется в электрических цепях переменного тока номинальным напряжением 230 В / 400 В и частотой 50 / 60 Гц.
Предназначены для:
- защиты людей от поражения электрическим током при случайном прикосновении к открытым проводящим частям электроустановки;
- защиты электрооборудования при повреждении изоляции проводников и неисправностях;
- предотвращения возгораний и пожаров, возникающих вследствие возникновения токов утечки и развивающихся из них коротких замыканий, замыканий на корпус и замыканий на землю;
- автоматического отключения участка электрической сети при перегрузках и коротких замыканиях.

Автоматические выключатели дифференциального тока DVA-10 серии AVERES применяется в электрических цепях переменного тока номинальным напряжением 230 В / 400 В и частотой 50 / 60 Гц.
Предназначены для:
- защиты людей от поражения электрическим током при случайном прикосновении к открытым проводящим частям электроустановки;
- защиты электрооборудования при повреждении изоляции проводников и неисправностях;
- предотвращения возгораний и пожаров, возникающих вследствие возникновения токов утечки и развивающихся из них коротких замыканий, замыканий на корпус и замыканий на землю;
- автоматического отключения участка электрической сети при перегрузках и коротких замыканиях.

Автоматические выключатели дифференциального тока (АВДТ) электронного типа серии NXBLE-63 применяются в электрических цепях с напряжением до 400 В и частотой 50/60 Гц, с номинальным током до 63А. Они предназначены для защиты от сверхтока, а также людей от поражения электрическим током и оборудования от возгорания.
Количество полюсов:4;
Степень защиты (IP):IP20;
Габаритные и установочные размеры (ШхВхГ), мм:135х94,5х77,8;
Номинальный ток, А:20;
Номинальное напряжение изоляции, В:500;
Степень загрязнения среды:2;
Номинальная отключающая способность, кА:6;
Механическая износостойкость, циклов:20000;
Электрическая износостойкость, циклов:10000;
Стандарты:IEC 61009-1;
Частота, Гц:50/60 Гц;
Род тока:AC;
Характеристика срабатывания (кривая тока):C;
Номинальный ток утечки, А:0.1;
Тип тока утечки:AC;
Рабочая температура окружающей среды, °C:-25...+70;
Номинальное импульсное выдерживаемое напряжение, кВ:4;
Номинальное напряжение, В:400;
Ширина в числах модульных расстояний:7.5;

Автоматические выключатели дифференциального тока (АВДТ) электронного типа серии NXBLE-63 применяются в электрических цепях с напряжением до 400 В и частотой 50/60 Гц, с номинальным током до 63А. Они предназначены для защиты от сверхтока, а также людей от поражения электрическим током и оборудования от возгорания.
Количество полюсов:4;
Степень защиты (IP):IP20;
Габаритные и установочные размеры (ШхВхГ), мм:135x94,5x77,8;
Номинальный ток, А:50;
Номинальное напряжение изоляции, В:500;
Степень загрязнения среды:2;
Номинальная отключающая способность, кА:6;
Механическая износостойкость, циклов:10000;
Электрическая износостойкость, циклов:20000;
Стандарты:ГОСТ Р 51327.1;
Частота, Гц:50/60 Гц;
Род тока:AC;
Характеристика срабатывания (кривая тока):B;
Номинальный ток утечки, А:0.3;
Тип тока утечки:AC;
Рабочая температура окружающей среды, °C:-25...+40;
Номинальное импульсное выдерживаемое напряжение, кВ:4;
Номинальное напряжение, В:400;
Ширина в числах модульных расстояний:7.5;

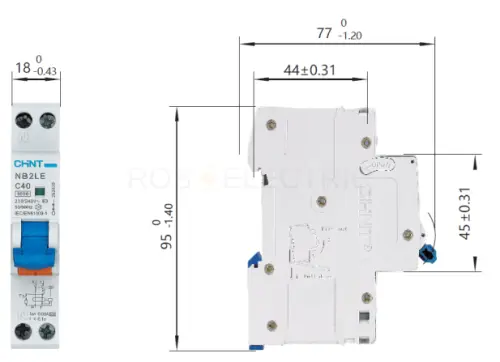

NB2LE - Отрицательное решение (пожарная безопасность).pdf:https://chint.ru/upload/iblock/f9a/e4h95nxnp53ohs58td1m7fcqsr4kaxcc/NB2LE - Отрицательное решение (пожарная безопасность).pdf;
NXBLE - NXBLE-32,63

Автоматические выключатели дифференциального тока (АВДТ) электронного типа серии NXBLE-63 применяются в электрических цепях с напряжением до 400 В и частотой 50/60 Гц, с номинальным током до 63А. Они предназначены для защиты от сверхтока, а также людей от поражения электрическим током и оборудования от возгорания.
Количество полюсов:2;
Степень защиты (IP):IP20;
Габаритные и установочные размеры (ШхВхГ), мм:72x94,5x77,8;
Номинальный ток, А:50;
Номинальное напряжение изоляции, В:500;
Степень загрязнения среды:2;
Номинальная отключающая способность, кА:6;
Механическая износостойкость, циклов:10000;
Электрическая износостойкость, циклов:20000;
Стандарты:ГОСТ Р 51327.1;
Частота, Гц:50/60 Гц;
Род тока:AC;
Характеристика срабатывания (кривая тока):C;
Номинальный ток утечки, А:0.3;
Тип тока утечки:AC;
Рабочая температура окружающей среды, °C:-25...+40;
Номинальное импульсное выдерживаемое напряжение, кВ:4;
Номинальное напряжение, В:230;
Ширина в числах модульных расстояний:4;
NB2LE - Отрицательное решение (пожарная безопасность).pdf:https://chint.ru/upload/iblock/f9a/e4h95nxnp53ohs58td1m7fcqsr4kaxcc/NB2LE - Отрицательное решение (пожарная безопасность).pdf;
NXBLE - NXBLE-32,63
