Автоматы дифференциального тока – Страница 23

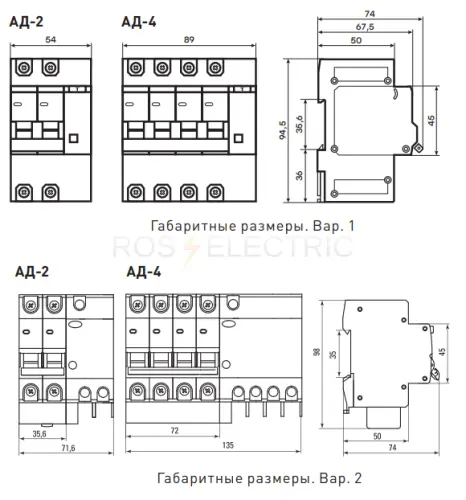

Выключатель автоматический дифференциальный (дифавтомат) АД серии EKF PROXIMA применяется в электрических цепях переменного тока номинального напряжения 230В (АД-2), 400В (АД-4) и частотой 50 Гц.
Предназначен для:
-защиты людей от поражения электрическим током при случайном прикосновении к открытым проводящим частям электроустановки;
-защиты электроустановки (ЭО) при повреждении изоляции проводников и неисправностях ЭО;
-предотвращения возгораний и пожаров, возникающих вследствие протекания токов утечки и развивающихся из них коротких замыканий, замыканий на корпус и замыканий на землю;
-автоматического отключения участка электрической сети при перегрузках и токах короткого замыкания. АД2,4 S селективный, тип AC специально предназначен для выдержки заранее установленного значения предельного времени неотключения, при протекании дифференциального тока.
АД-2,4 тип AC -АВДТ, срабатывание которого обеспечивается дифференциальным синусоидальным переменным током путем внезапного его приложения либо при медленном нарастании.
Особенностью данной серии АД является усовершенствованная конструкция. Корпус выключателя усилен дополнительными заклепками для жесткости корпуса.

Автоматические выключатели дифференциального тока (АВДТ) серии City9 Set Systeme Electric,1P+N, номинальный ток 16 А, характеристика С, Icn = 6 кА, ток утечки 30 мА, тип А. АВДТ применяется в электрических сетях напряжением  230В. Предназначен для защиты сети от перегрузок, людей от поражения электрическим током и токов короткого замыкания. Уставка по току утечки 30 мА обеспечивает гарантированную защиту людей при прямом прикосновении. Кнопка тест обеспечивает проверку работоспособности аппарата. Крепление на DIN-рейку шириной 35 мм. Безопасные клеммы.

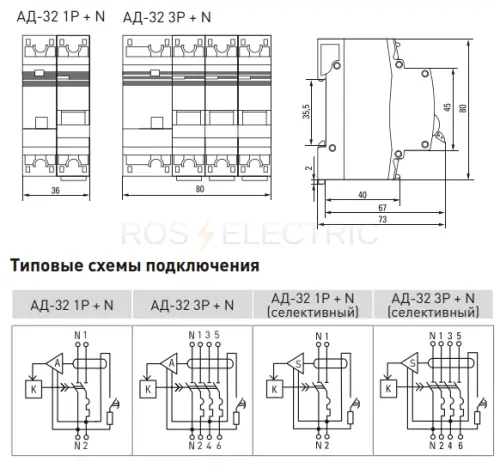

Дифференциальный автоматический выключатель электронный АД-32 тип АС (автомат+УЗО) EKF PROxima - предназначен для защита людей от поражения электрическим током при случайном прикосновении к открытым проводящим частям электроустановки, защиты электрооборудования (ЭО) при повреждении изоляции проводников и неисправностях ЭО, предотвращение возгораний и пожаров, возникающих вследствие протекания токов утечки и развивающихся из них коротких замыканий, замыканий на корпус и замыканий на землю, для автоматического отключения участка электрической сети при перегрузках и коротких замыканиях.
Встроенный блок защиты от перенапряжения.

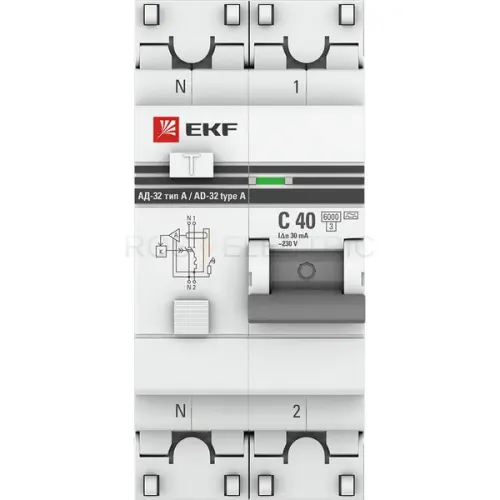

Дифференциальный автоматический выключатель электронный АД-32 тип А (автомат+УЗО) EKF PROxima - предназначен для защита людей от поражения электрическим током при случайном прикосновении к открытым проводящим частям электроустановки, защиты электрооборудования (ЭО) при повреждении изоляции проводников и неисправностях ЭО, предотвращение возгораний и пожаров, возникающих вследствие протекания токов утечки и развивающихся из них коротких замыканий, замыканий на корпус и замыканий на землю, для автоматического отключения участка электрической сети при перегрузках и коротких замыканиях.
Встроенный блок защиты от перенапряжения.

Автоматические выключатели, управляемые дифференциальным током со встроенной защитой от сверхтоков тип А, электронные АВДТ32 КЭАЗ -  предназначены для установки в электрических сетях переменного тока частоты 50 Гц с глухозаземленной нейтралью номинальным напряжением не выше 400 В и номинальными токами до 63 А, для защиты людей от поражения электрическим током при неисправностях электрооборудования или при непреднамеренном контакте с открытыми проводящими частями электроустановок, а также для предотвращения возгораний и пожаров, возникающих вследствие протекания токов утечки и замыканий на землю и для защиты от токов перегрузки и короткого замыкания.

Автоматические выключатели дифференциального тока электронные тип AC 4,5кА АВДТ32М для однофазных сетей в одномодульном исполнении (18 мм) ИЭК - предназначены для защиты человека от поражения электрическим током при повреждении изоляции электроустановок, а также для защиты от перегрузки и короткого замыкания в сетях переменного тока напряжением 230 В и частотой 50 Гц.

Быстродействующий защитный выключатель, реагирующий на дифференциальный ток, со встроенной защитой от сверхтоков.
Обеспечивает 3 вида защиты:
-защиту человека от поражения электрическим током при случайном непреднамеренном прикосновении к токоведущим частям электроустановок при повреждениях изоляции;
-предотвращение пожаров вследствие протекания токов утечки на землю;
-защиту от перегрузки и короткого замыкания.
Аппарат сохраняет работоспособность при пониженном напряжении сети (до 50 В) и обладает высокой механической износостойкостью. В аппарате предусмотрена индикация срабатывания от дифференциального тока.
Свыше 50 типоисполнений на 9 номинальных токов от 6 до 63 А.
-Комбинированная схема с электронным модулем дифференциальной защиты и встроенным выключателем серии ВА47 29.
-Встроенная защита от импульсных перенапряжений-варистор класса D.
Наиболее надежная защита человека при прямом прикосновении к токоведущим частям.
-Широкий диапазон рабочих температур от –25 до +40 °С.
-Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения.
-Наличие кнопки «ТЕСТ» для проверки работоспособности устройства и правильности подключения.
-Возможность установки дополнительных устройств:
– контакт состояния КС47;
– контакт состояния КСВ47.

Номинальное напряжение частотой 50 Гц, В 230/400
Номинальный ток In, А 6; 10; 16; 20; 25; 32; 40; 50; 63
Характеристики срабатывания электромагнитного расцепителя В, С
Номинальный отключающий дифференциальный ток IΔn,мА 10; 30; 100; 300
Номинальная отключающая способность, А 4500
Рабочая характеристика при наличии дифференциального тока АС
Время отключения при номинальном дифференциальном токе, мс ≤40
Число полюсов 2, 4
Условия эксплуатации УХЛ4
Степень защиты выключателя IP20
Износостойкость, циклов В-О, не менее 10 000
Максимальное сечение присоединяемых проводов, мм2 вход -25; выход -16/25*
Наличие драгоценных металлов (серебро), г/полюс 0,6÷2,0
Масса (2/4 полюсные), кг 0,25/0,45

Автоматические выключатели дифференциального тока (АВДТ) электронные серии NXBLE-32 применяются в электрических цепях с напряжением до 400 В и частотой 50 Гц, с номинальным током до 32А. Они предназначены для защиты от сверхтока, а также людей от поражения электрическим током и оборудования от возгорания.
Количество полюсов:3+N;
Степень защиты (IP):IP20;
Габаритные и установочные размеры (ШхВхГ), мм:99x94,5x77,8;
Номинальный ток, А:25;
Номинальное напряжение изоляции, В:300;
Степень загрязнения среды:2;
Номинальная отключающая способность, кА:6;
Механическая износостойкость, циклов:20000;
Электрическая износостойкость, циклов:10000;
Стандарты:IEC61009-1;
Частота, Гц:50/60 Гц;
Род тока:AC;
Характеристика срабатывания (кривая тока):C;
Номинальный ток утечки, А:0.03;
Тип тока утечки:AC;
Рабочая температура окружающей среды, °C:-25...+40;
Номинальное импульсное выдерживаемое напряжение, кВ:4;
Номинальное напряжение, В:400;
Ширина в числах модульных расстояний:5.5;

Автоматические выключатели дифференциального тока (АВДТ) электронные серии NXBLE-32 применяются в электрических цепях с напряжением до 400 В и частотой 50 Гц, с номинальным током до 32А. Они предназначены для защиты от сверхтока, а также людей от поражения электрическим током и оборудования от возгорания.
Количество полюсов:3+N;
Степень защиты (IP):IP20;
Габаритные и установочные размеры (ШхВхГ), мм:99x94,5x77,8;
Номинальный ток, А:10;
Номинальное напряжение изоляции, В:300;
Степень загрязнения среды:2;
Номинальная отключающая способность, кА:6;
Механическая износостойкость, циклов:20000;
Электрическая износостойкость, циклов:10000;
Стандарты:IEC61009-1;
Частота, Гц:50/60 Гц;
Род тока:AC;
Характеристика срабатывания (кривая тока):C;
Номинальный ток утечки, А:0.03;
Тип тока утечки:AC;
Рабочая температура окружающей среды, °C:-25...+40;
Номинальное импульсное выдерживаемое напряжение, кВ:4;
Номинальное напряжение, В:400;
Ширина в числах модульных расстояний:5.5;

Автоматические выключатели дифференциального тока (АВДТ) электромеханические серии NB310L применяются в электрических цепях с напряжением до 400 В и частотой 50/60 Гц, с номинальным током до 40А. Они предназначены для защиты от сверхтока, а также людей от поражения электрическим током и оборудования от возгорания.
Количество полюсов:3+N;
Степень защиты (IP):IP20;
Габаритные и установочные размеры (ШхВхГ), мм:72х85х77;
Номинальный ток, А:20;
Номинальное напряжение изоляции, В:500;
Степень загрязнения среды:2;
Номинальная отключающая способность, кА:6;
Механическая износостойкость, циклов:10000;
Электрическая износостойкость, циклов:2000;
Стандарты:ГОСТ Р 51327.1;
Частота, Гц:50/60 Гц;
Род тока:AC;
Характеристика срабатывания (кривая тока):B;
Номинальный ток утечки, А:0.03;
Тип тока утечки:AC;
Рабочая температура окружающей среды, °C:-25...+40;
Номинальное импульсное выдерживаемое напряжение, кВ:4;
Номинальное напряжение, В:400;
Ширина в числах модульных расстояний:4;

Выключатель автоматический дифференциальный (дифавтомат) АД серии EKF PROXIMA применяется в электрических цепях переменного тока номинального напряжения 230В (АД-2), 400В (АД-4) и частотой 50 Гц.
Предназначен для:
-защиты людей от поражения электрическим током при случайном прикосновении к открытым проводящим частям электроустановки;
-защиты электроустановки (ЭО) при повреждении изоляции проводников и неисправностях ЭО;
-предотвращения возгораний и пожаров, возникающих вследствие протекания токов утечки и развивающихся из них коротких замыканий, замыканий на корпус и замыканий на землю;
-автоматического отключения участка электрической сети при перегрузках и токах короткого замыкания. АД2,4 S селективный, тип AC специально предназначен для выдержки заранее установленного значения предельного времени неотключения, при протекании дифференциального тока.
АД-2,4 тип AC -АВДТ, срабатывание которого обеспечивается дифференциальным синусоидальным переменным током путем внезапного его приложения либо при медленном нарастании.
Особенностью данной серии АД является усовершенствованная конструкция. Корпус выключателя усилен дополнительными заклепками для жесткости корпуса.

Автоматические выключатели дифференциального тока (АВДТ) электронного типа серии NXBLE-63Y применяются в электрических цепях с напряжением до 240 В и частотой 50/60 Гц, с номинальным током до 63А. Они предназначены для защиты от сверхтока, а также людей от поражения электрическим током и оборудования от возгорания.
Количество полюсов:1+N;
Степень защиты (IP):IP20;
Габаритные и установочные размеры (ШхВхГ), мм:36х77х76,5;
Номинальный ток, А:63;
Номинальное напряжение изоляции, В:500;
Степень загрязнения среды:2;
Номинальная отключающая способность, кА:4.5;
Механическая износостойкость, циклов:20000;
Электрическая износостойкость, циклов:10000;
Стандарты:IEC 61009-1;
Частота, Гц:50/60 Гц;
Род тока:AC;
Характеристика срабатывания (кривая тока):D;
Номинальный ток утечки, А:0.01;
Тип тока утечки:AC;
Рабочая температура окружающей среды, °C:-35...+70;
Номинальное импульсное выдерживаемое напряжение, кВ:4;
Номинальное напряжение, В:230;
Ширина в числах модульных расстояний:2;

Автоматические выключатели дифференциального тока (АВДТ) электронного типа серии NXBLE-63 применяются в электрических цепях с напряжением до 400 В и частотой 50/60 Гц, с номинальным током до 63А. Они предназначены для защиты от сверхтока, а также людей от поражения электрическим током и оборудования от возгорания.
Количество полюсов:4;
Степень защиты (IP):IP20;
Габаритные и установочные размеры (ШхВхГ), мм:135х94,5х77,8;
Номинальный ток, А:63;
Номинальное напряжение изоляции, В:500;
Степень загрязнения среды:2;
Номинальная отключающая способность, кА:6;
Механическая износостойкость, циклов:20000;
Электрическая износостойкость, циклов:10000;
Стандарты:IEC 61009-1;
Частота, Гц:50/60 Гц;
Род тока:AC;
Характеристика срабатывания (кривая тока):B;
Номинальный ток утечки, А:0.03;
Тип тока утечки:AC;
Рабочая температура окружающей среды, °C:-25...+70;
Номинальное импульсное выдерживаемое напряжение, кВ:4;
Номинальное напряжение, В:400;
Ширина в числах модульных расстояний:7.5;

Автоматические выключатели дифференциального тока (АВДТ) электронного типа серии NXBLE-63 применяются в электрических цепях с напряжением до 400 В и частотой 50/60 Гц, с номинальным током до 63А. Они предназначены для защиты от сверхтока, а также людей от поражения электрическим током и оборудования от возгорания.
Количество полюсов:4;
Степень защиты (IP):IP20;
Габаритные и установочные размеры (ШхВхГ), мм:135х94,5х77,8;
Номинальный ток, А:50;
Номинальное напряжение изоляции, В:500;
Степень загрязнения среды:2;
Номинальная отключающая способность, кА:6;
Механическая износостойкость, циклов:20000;
Электрическая износостойкость, циклов:10000;
Стандарты:IEC 61009-1;
Частота, Гц:50/60 Гц;
Род тока:AC;
Характеристика срабатывания (кривая тока):B;
Номинальный ток утечки, А:0.1;
Тип тока утечки:AC;
Рабочая температура окружающей среды, °C:-25...+70;
Номинальное импульсное выдерживаемое напряжение, кВ:4;
Номинальное напряжение, В:400;
Ширина в числах модульных расстояний:7.5;

Автоматические выключатели дифференциального тока (АВДТ) электронного типа серии NXBLE-63 применяются в электрических цепях с напряжением до 400 В и частотой 50/60 Гц, с номинальным током до 63А. Они предназначены для защиты от сверхтока, а также людей от поражения электрическим током и оборудования от возгорания.
Количество полюсов:2;
Степень защиты (IP):IP20;
Габаритные и установочные размеры (ШхВхГ), мм:72x94,5x77,8;
Номинальный ток, А:10;
Номинальное напряжение изоляции, В:500;
Степень загрязнения среды:2;
Номинальная отключающая способность, кА:6;
Механическая износостойкость, циклов:10000;
Электрическая износостойкость, циклов:20000;
Стандарты:ГОСТ Р 51327.1;
Частота, Гц:50/60 Гц;
Род тока:AC;
Характеристика срабатывания (кривая тока):D;
Номинальный ток утечки, А:0.3;
Тип тока утечки:AC;
Рабочая температура окружающей среды, °C:-25...+40;
Номинальное импульсное выдерживаемое напряжение, кВ:4;
Номинальное напряжение, В:230;
Ширина в числах модульных расстояний:4;
NB2LE - Отрицательное решение (пожарная безопасность).pdf:https://chint.ru/upload/iblock/f9a/e4h95nxnp53ohs58td1m7fcqsr4kaxcc/NB2LE - Отрицательное решение (пожарная безопасность).pdf;
NXBLE - NXBLE-32,63

Автоматические выключатели дифференциального тока (АВДТ) электромеханические серии NB310L применяются в электрических цепях с напряжением до 400 В и частотой 50/60 Гц, с номинальным током до 40А. Они предназначены для защиты от сверхтока, а также людей от поражения электрическим током и оборудования от возгорания.
Количество полюсов:3+N;
Степень защиты (IP):IP20;
Габаритные и установочные размеры (ШхВхГ), мм:72х85х77;
Номинальный ток, А:13;
Номинальное напряжение изоляции, В:500;
Степень загрязнения среды:2;
Номинальная отключающая способность, кА:6;
Механическая износостойкость, циклов:10000;
Электрическая износостойкость, циклов:2000;
Стандарты:ГОСТ Р 51327.1;
Частота, Гц:50/60 Гц;
Род тока:AC;
Характеристика срабатывания (кривая тока):B;
Номинальный ток утечки, А:0.03;
Тип тока утечки:AC;
Рабочая температура окружающей среды, °C:-25...+40;
Номинальное импульсное выдерживаемое напряжение, кВ:4;
Номинальное напряжение, В:400;
Ширина в числах модульных расстояний:4;

Автоматические выключатели дифференциального тока АВДТ32 предназначены для защиты человека от поражения электрическим током при повреждении изоляции электроустановок, для предотвращения пожаров вследствие протекания токов утечки на землю и для защиты от перегрузки и короткого замыкания. Рекомендуются для защиты групповых линий, питающих розетки наружной установки, розеток и освещения подвалов и гаражей.
Комбинированная схема с электронным модулем дифференциальной защиты и встроенным выключателем серии ВА47-29.
-Надежная защита человека при прямом прикосновении к токоведущим частям.
-Независимый индикатор положения контактов.
-Широкий диапазон рабочих температур от –25 до +40 °С.
-Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения.
-Наличие кнопки «ТЕСТ» для проверки работоспособности устройства и правильности подключения.
-Габариты АВДТ соответствуют двухмодульному исполнению за счет размещения элементов конструкции.
-Увеличенная способность 6 кА позволяет устанавливать АВДТ в качестве вводных автоматов защиты.
Номинальное напряжение частотой 50 Гц, В 230
Номинальный ток In, А 6; 10; 16; 20; 25; 32; 40; 50; 63
Характеристики срабатывания электромагнитного расцепителя В, C
Число полюсов 1+N
Номинальный отключающий дифференциальный ток, IΔn ,мА 10; 30; 100
Номинальная отключающая способность, А 6000
Рабочая характеристика при наличии дифференциального тока с постоянной составляющей А
Время отключения при ном. дифф. токе, мс ≤40
Износостойкость, циклов В О, не менее 10 000
Условия эксплуатации УХЛ4
Степень защиты выключателя IP20
Наличие драгоценных металлов, г/полюс 0,85
Максимальное сечение присоединяемых проводников, мм2 25
Масса, кг 0,19
Мощность рассеивания, Вт, не более 6,5
Диапазон рабочих температур, °С —25÷+40

Дифференциальный автоматический выключатель-это аппарат, сочетающий функции автоматического выключателя с устройством защитного отключения. При обнаружении автоматическим выключателем в защищаемом участке сети тока утечки (повреждения) на землю или сверхтока (тока перегрузки или короткого замыкания) происходит срабатывание устройства, приводящее к отключению защищаемой сети.
Особое отличие дифференциальных автоматов EKF в наличии встроенного блока защиты от перенапряжения.

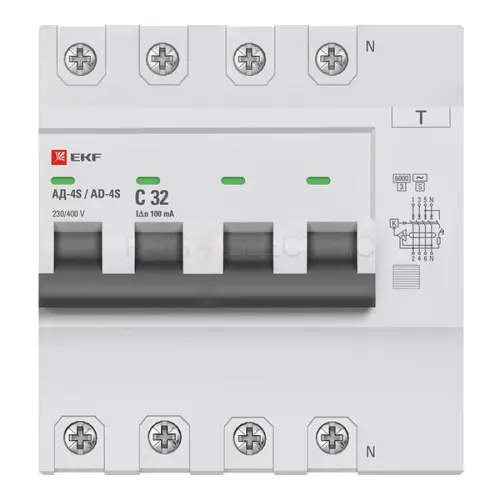

АД-2 и АД-4 выпускаются в стандартном и селективном (АД-2S, АД-4S) исполнениях. -Зажимы из посеребренной меди и анодированной стали скругленной формы с насечками.
-Встроенная защита от перенапряжения.
-Наличие селективных дифференциальных автоматов.
-Защита фазы и нейтрали.
-Наличие кнопки возврата для индикации срабатывания от тока утечки.
-Контакты выполнены из бескислородной меди.
-Корпус изготовлен из не поддерживающей горение пластмассы.
-Возможность подключения посредством гребенчатой шины. Предельная коммутационная способность, кА 4,5
Коммутационная износостойкость, кол-во циклов 10000
Механическая износостойкость, кол-во циклов 10000
Сечение подключаемого провода, мм2 от 1 до 25
Момент затяжки, Н∙м 2,5
Номинальное фазное напряжение частотой 50 Гц, В 240
Номинальное линейное напряжение частотой 50 Гц, В 415
Характеристика отключения С
Тип УЗО АС АС/S
Класс УЗО электронное
Расположение нейтрали с левой стороны
Степень защиты IP 20
Степень защиты аппарата в модульном шкафу IP 40
Время отключения при номинальном отключающем дифференциальном токе, не более с 0,04
Климатическое исполнение УХЛ4
Диапазон рабочих температур, °С от -25 до +40
Категория применения А В

Дифференциальный автоматический выключатель-это аппарат, сочетающий функции автоматического выключателя с устройством защитного отключения. При обнаружении автоматическим выключателем в защищаемом участке сети тока утечки (повреждения) на землю или сверхтока (тока перегрузки или короткого замыкания) происходит срабатывание устройства, приводящее к отключению защищаемой сети. -Наличие пломбируемых панелей для защиты от несанкционированного доступа к проводникам.
-Комбинированные зажимы из посеребренной меди и анодированной стали скругленной формы с насечками.
-Индикатор состояния контактов.
-Встроенная защита от перенапряжения.
-Контакты из бескислородной меди.
-Корпус из не поддерживающей горение пластмассы.
-Подключение посредством гребенчатой шины. Предельная коммутационная способность, кА 4,5
Коммутационная износостойкость, кол-во циклов 3000
Механическая износостойкость, кол-во циклов 10000
Сечение подключаемого провода, мм2 от 1 до 16
Момент затяжки, Н∙м 1,5
Номинальное фазное напряжение
частотой 50 Гц, В 240
Характеристика отключения С
Тип УЗО АС
Класс УЗО электронное
Количество полюсов 1Р + N
Расположение нейтрали с левой стороны
Степень защиты IP 20
Степень защиты аппарата в модульном шкафу IP 40
Время отключения при номинальном отключающем
дифференциальном токе, не более с 0,04
Климатическое исполнение УХЛ4
Диапазон рабочих температур,°С от -25 до +50
Категория применения А

Автоматические выключатели дифференциального тока (АВДТ) электронного типа серии NXBLE-63Y применяются в электрических цепях с напряжением до 240 В и частотой 50/60 Гц, с номинальным током до 63А. Они предназначены для защиты от сверхтока, а также людей от поражения электрическим током и оборудования от возгорания.
Количество полюсов:1+N;
Степень защиты (IP):IP20;
Габаритные и установочные размеры (ШхВхГ), мм:36х77х76,5;
Номинальный ток, А:25;
Номинальное напряжение изоляции, В:500;
Степень загрязнения среды:2;
Номинальная отключающая способность, кА:4.5;
Механическая износостойкость, циклов:20000;
Электрическая износостойкость, циклов:10000;
Стандарты:IEC 61009-1;
Частота, Гц:50/60 Гц;
Род тока:AC;
Характеристика срабатывания (кривая тока):C;
Номинальный ток утечки, А:0.03;
Тип тока утечки:AC;
Рабочая температура окружающей среды, °C:-35...+70;
Номинальное импульсное выдерживаемое напряжение, кВ:4;
Номинальное напряжение, В:230;
Ширина в числах модульных расстояний:2;
