Выключатель дифференциальный ВД1-63S 4Р 63А 300мА тип АС селективный MDV12-4-063-300

Выключатели автоматические, управляемые дифференциальным током, без встроенной защиты от сверхтоков, функционально не зависящие от напряжения сети, бытового или аналогичного применения с выдержкой времени отключения типа ВД1-63S предназначены для автоматического отключения питания в случае возникновения дифференциальных токов утечки в однофазных и трехфазных электрических сетях переменного тока номинальным напряжением до 400 В. ВД1-63S предназначены для установки в низковольтные комплексные устройства ввода и распределения, эксплуатируемые в жилых, общественных и промышленных объектах, а также на строительных площадках.
Предельная коммутационная способность - 6000 А.
26 типоисполнений на 7 номинальных токов от 16 до 80 А.
-Электромеханическая схема с задержкой времени срабатывания.
-Не имеет собственного потребления электроэнергии и сохраняет работоспособность при обрыве нулевого проводника.
-Независимый индикатор положения контактов.
-Тестирующая цепь выключателя сохраняет работоспособность в широком диапазоне напряжений:
от 110 до 265 В-2 полюсный, от 200 до 460 В-4 полюсный.
Номинальное напряжение частотой 50 Гц, В 230/400
Номинальный ток In, А 16; 25; 32; 40; 50; 63; 80
Номинальный отключающий дифференциальный ток IΔn, мА 100; 300
Номинальный условный дифференциальный ток короткого замыкания IΔc, А 6000
Рабочая характеристика в случае дифференциального тока с составляющей постоянного тока АС

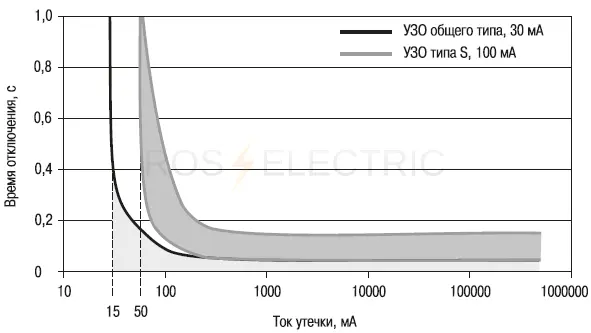

Время отключения при номинальном дифференциальном токе, с 0,13÷0,5
Число полюсов 2/4
Условия эксплуатации УХЛ4
Степень защиты выключателя IP20
Электрическая износостойкость, циклов В-О, не менее 4000
Механическая износостойкость, циклов В-О, не менее 10 000
Максимальное сечение присоединяемых проводов, мм2 50
Наличие драгоценных металлов (серебро) г/полюс 0,5÷1,0
Масса (2/4 полюсные), кг 0,2/0,4
Диапазон температур —25÷+40
Устройства серии:
MDV12-2-025-100 Выключатель дифференциальный ВД1-63S 2Р 25А 100мА ИЭК
MDV12-2-025-300 Выключатель дифференциальный ВД1-63S 2Р 25А 300мА ИЭК
MDV12-2-032-100 Выключатель дифференциальный ВД1-63S 2Р 32А 100мА ИЭК
MDV12-2-032-300 Выключатель дифференциальный ВД1-63S 2Р 32А 300мА ИЭК
MDV12-2-040-100 Выключатель дифференциальный ВД1-63S 2Р 40А 100мА ИЭК
MDV12-2-040-300 Выключатель дифференциальный ВД1-63S 2Р 40А 300мА ИЭК
MDV12-2-050-100 Выключатель дифференциальный ВД1-63S 2Р 50А 100мА ИЭК
MDV12-2-050-300 Выключатель дифференциальный ВД1-63S 2Р 50А 300мА ИЭК
MDV12-2-063-100 Выключатель дифференциальный ВД1-63S 2Р 63А 100мА ИЭК
MDV12-2-063-300 Выключатель дифференциальный ВД1-63S 2Р 63А 300мА ИЭК
MDV12-2-080-100 Выключатель дифференциальный ВД1-63S 2Р 80А 100мА ИЭК
MDV12-2-080-300 Выключатель дифференциальный ВД1-63S 2Р 80А 300мА ИЭК
MDV12-4-025-100 Выключатель дифференциальный ВД1-63S 4Р 25А 100мА ИЭК
MDV12-4-025-300 Выключатель дифференциальный ВД1-63S 4Р 25А 300мА ИЭК
MDV12-4-032-100 Выключатель дифференциальный ВД1-63S 4Р 32А 100мА ИЭК
MDV12-4-032-300 Выключатель дифференциальный ВД1-63S 4Р 32А 300мА ИЭК
MDV12-4-040-100 Выключатель дифференциальный ВД1-63S 4Р 40А 100мА ИЭК
MDV12-4-040-300 Выключатель дифференциальный ВД1-63S 4Р 40А 300мА ИЭК
MDV12-4-050-100 Выключатель дифференциальный ВД1-63S 4Р 50А 100мА ИЭК
MDV12-4-050-300 Выключатель дифференциальный ВД1-63S 4Р 50А 300мА ИЭК
MDV12-4-063-100 Выключатель дифференциальный ВД1-63S 4Р 63А 100мА ИЭК
MDV12-4-063-300 Выключатель дифференциальный ВД1-63S 4Р 63А 300мА ИЭК
