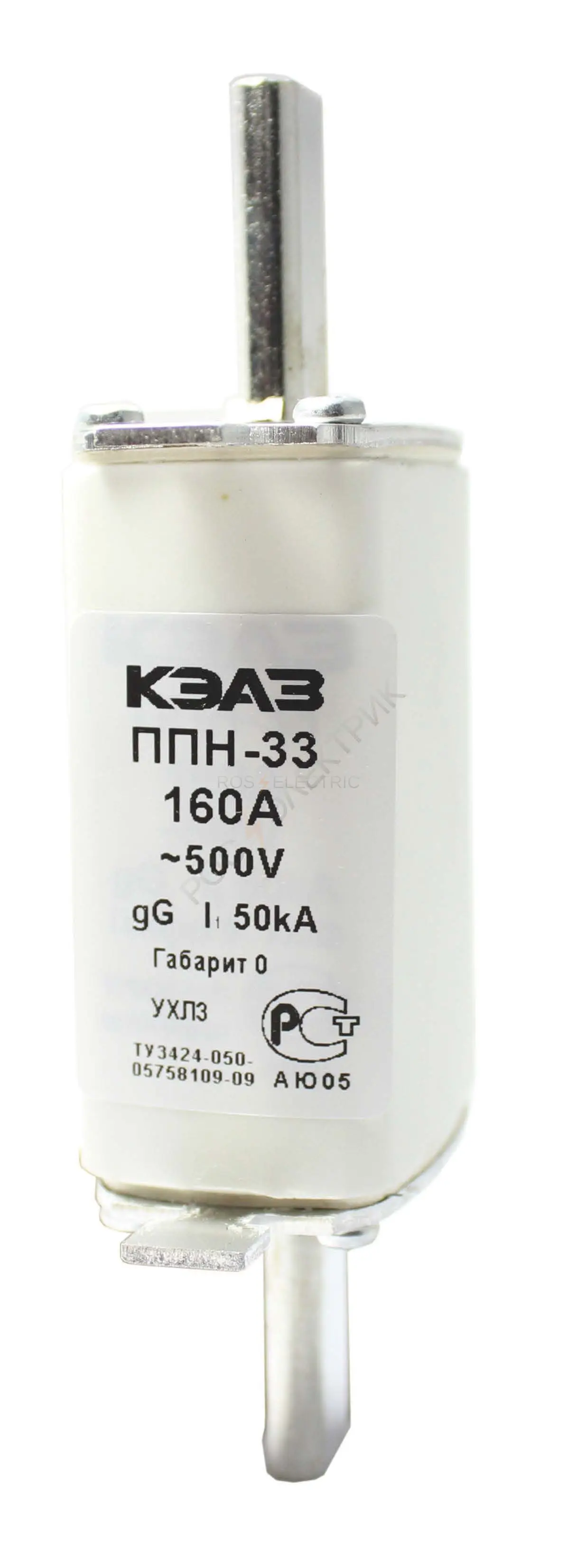

Вставка плавкая ППН-33-X3-0-160А-УХЛ3-КЭАЗ 111341

Плавкие вставки ППН типа gG КЭАЗ предназначены для защиты при перегрузках и коротких замыканиях силовых вспомогательных цепей электроустановок промышленных предприятий, общественных и жилых зданий, трехфазного переменного тока с номинальным напряжением до 500 В частоты 50 и 60 Гц. Соответствуют стандартам ГОСТ Р МЭК 60269-1-2010.
Номинальные токи: 2-1250 А;
Номинальные напряжения: ~ 500 В
Отключающая способность: до 50 кА;

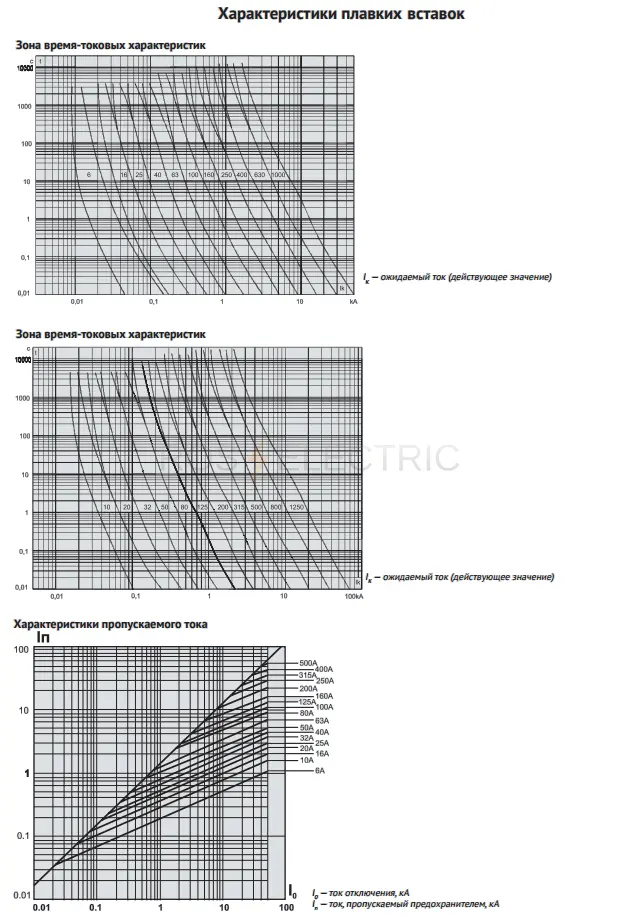

Диапазон отключения: gG;
Габариты: 00С, 00, 0, 1, 2, 3, 4.
Степень защиты: IP00
Соответствуют требованиям ГОСТ Р МЭК 60269-1.
Монтаж: на собственном изоляционном основании, в контакты основания.
Климатическое исполнение: УХЛЗ;
Рабочая температура: от -60° до +40°С;
Группа условий эксплуатации: М7, М25;
Рабочее положение: вертикальное или горизонтальное.
Дополнительные устройства:
-Основания и контакты основания (держатели);
-Рукоятка для смены плавких вставок.
Плавкие элементы изготовлены из электротехнической меди с нанесением напайки из олова.
Ножи плавких вставок и контакты оснований изготовлены из электротехнической меди с гальваническим покрытием (оловянирование).
Токоведущие элементы выполнены из высококачественной электротехнической меди марки М.
Наполнитель предохранителей - кварцевый песок высокой очистки, обеспечивает эффективное гашение электрической дуги внутри предохранителя при его срабатывании.
Артикулы и изделия:

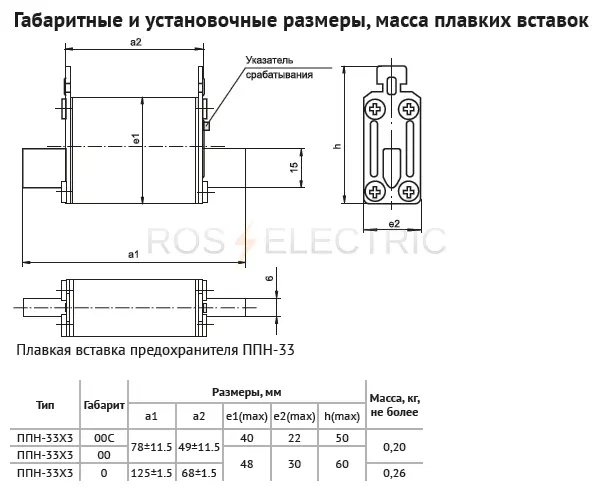

Плавкие вставки ППН-33 X3 габарит 0 от 4А до160А
120203 Вставка плавкая ППН-33-Х3-0-4А-УХЛ3-КЭАЗ
120212 Вставка плавкая ППН-33-Х3-0-16А-УХЛ3-КЭАЗ
120214 Вставка плавкая ППН-33-Х3-0-20А-УХЛ3-КЭАЗ
120216 Вставка плавкая ППН-33-Х3-0-25А-УХЛ3-КЭАЗ
120218 Вставка плавкая ППН-33-Х3-0-32А-УХЛ3-КЭАЗ
111342 Вставка плавкая ППН-33-X3-0-40А-УХЛ3-КЭАЗ
111344 Вставка плавкая ППН-33-X3-0-50А-УХЛ3-КЭАЗ
111345 Вставка плавкая ППН-33-X3-0-63А-УХЛ3-КЭАЗ
111346 Вставка плавкая ППН-33-X3-0-80А-УХЛ3-КЭАЗ
111338 Вставка плавкая ППН-33-X3-0-100А-УХЛ3-КЭАЗ
111339 Вставка плавкая ППН-33-X3-0-125А-УХЛ3-КЭАЗ
111341 Вставка плавкая ППН-33-X3-0-160А-УХЛ3-КЭАЗ
Плавкие вставки ППН X1 габариты 00, 1, 2, 3, 4 от 2 до 1600А
120166 Вставка плавкая ППН-33-Х1-00-2А-УХЛ3-КЭАЗ
120169 Вставка плавкая ППН-33-Х1-00-4А-УХЛ3-КЭАЗ
120170 Вставка плавкая ППН-33-Х1-00-6А-УХЛ3-КЭАЗ
120173 Вставка плавкая ППН-33-Х1-00-10А-УХЛ3-КЭАЗ
120175 Вставка плавкая ППН-33-Х1-00-12А-УХЛ3-КЭАЗ
120177 Вставка плавкая ППН-33-Х1-00-16А-УХЛ3-КЭАЗ
120179 Вставка плавкая ППН-33-Х1-00-20А-УХЛ3-КЭАЗ
120180 Вставка плавкая ППН-33-Х1-00-25А-УХЛ3-КЭАЗ
120182 Вставка плавкая ППН-33-Х1-00-32А-УХЛ3-КЭАЗ
120185 Вставка плавкая ППН-33-Х1-00-40А-УХЛ3-КЭАЗ
120186 Вставка плавкая ППН-33-Х1-00-50А-УХЛ3-КЭАЗ
120190 Вставка плавкая ППН-33-Х1-00-63А-УХЛ3-КЭАЗ
120192 Вставка плавкая ППН-33-Х1-00-80А-УХЛ3-КЭАЗ
120194 Вставка плавкая ППН-33-Х1-00-100А-УХЛ3-КЭАЗ
120196 Вставка плавкая ППН-33-Х1-00-125А-УХЛ3-КЭАЗ
120197 Вставка плавкая ППН-33-Х1-00-160А-УХЛ3-КЭАЗ
120235 Вставка плавкая ППН-35-Х1-1-125А-УХЛ3-КЭАЗ
120236 Вставка плавкая ППН-35-Х1-1-160А-УХЛ3-КЭАЗ
120244 Вставка плавкая ППН-37-Х1-2-100А-УХЛ3-КЭАЗ
120245 Вставка плавкая ППН-37-Х1-2-160А-УХЛ3-КЭАЗ
120247 Вставка плавкая ППН-37-Х1-2-250А-УХЛ3-КЭАЗ
120248 Вставка плавкая ППН-37-Х1-2-315А-УХЛ3-КЭАЗ
120251 Вставка плавкая ППН-37-Х1-2-400А-УХЛ3-КЭАЗ
120261 Вставка плавкая ППН-39-Х1-3-400А-УХЛ3-КЭАЗ
120272 Вставка плавкая ППН-41-Х1-4A-1600А-УХЛ3-КЭАЗ
Плавкие вставки ППН-33 X3 габарит 00 от 6А до160А
111357 Вставка плавкая ППН-33-X3-00-6А-УХЛ3-КЭАЗ
111347 Вставка плавкая ППН-33-X3-00-10А-УХЛ3-КЭАЗ
111350 Вставка плавкая ППН-33-X3-00-16А-УХЛ3-КЭАЗ
111352 Вставка плавкая ППН-33-X3-00-20А-УХЛ3-КЭАЗ
111353 Вставка плавкая ППН-33-X3-00-25А-УХЛ3-КЭАЗ
111354 Вставка плавкая ППН-33-X3-00-32А-УХЛ3-КЭАЗ
111355 Вставка плавкая ППН-33-X3-00-40А-УХЛ3-КЭАЗ
111356 Вставка плавкая ППН-33-X3-00-50А-УХЛ3-КЭАЗ
111358 Вставка плавкая ППН-33-X3-00-63А-УХЛ3-КЭАЗ
111359 Вставка плавкая ППН-33-X3-00-80А-УХЛ3-КЭАЗ
111348 Вставка плавкая ППН-33-X3-00-100А-УХЛ3-КЭАЗ
111349 Вставка плавкая ППН-33-X3-00-125А-УХЛ3-КЭАЗ
111351 Вставка плавкая ППН-33-X3-00-160А-УХЛ3-КЭАЗ
120172 Вставка плавкая ППН-33-Х3-00-10А-Т3-КЭАЗ
120178 Вставка плавкая ППН-33-Х3-00-20А-Т3-КЭАЗ
120181 Вставка плавкая ППН-33-Х3-00-32А-Т3-КЭАЗ
120183 Вставка плавкая ППН-33-Х3-00-40А-Т3-КЭАЗ
120188 Вставка плавкая ППН-33-Х3-00-63А-Т3-КЭАЗ
120193 Вставка плавкая ППН-33-Х3-00-100А-Т3-КЭАЗ
Плавкие вставки ППН-33 X3 габарит 00C от 6А до100А
111368 Вставка плавкая ППН-33-X3-00С-6А-УХЛ3-КЭАЗ
111360 Вставка плавкая ППН-33-X3-00С-10А-УХЛ3-КЭАЗ
111362 Вставка плавкая ППН-33-X3-00С-16А-УХЛ3-КЭАЗ
111363 Вставка плавкая ППН-33-X3-00С-20А-УХЛ3-КЭАЗ
111364 Вставка плавкая ППН-33-X3-00С-25А-УХЛ3-КЭАЗ
111365 Вставка плавкая ППН-33-X3-00С-32А-УХЛ3-КЭАЗ
111366 Вставка плавкая ППН-33-X3-00С-40А-УХЛ3-КЭАЗ
111367 Вставка плавкая ППН-33-X3-00С-50А-УХЛ3-КЭАЗ
111369 Вставка плавкая ППН-33-X3-00С-63А-УХЛ3-КЭАЗ
111370 Вставка плавкая ППН-33-X3-00С-80А-УХЛ3-КЭАЗ
111361 Вставка плавкая ППН-33-X3-00С-100А-УХЛ3-КЭАЗ
Плавкие вставки ППН-35 X3 габарит 1 от 10А до 250А
111371 Вставка плавкая ППН-35-X3-1-10А-УХЛ3-КЭАЗ
111374 Вставка плавкая ППН-35-X3-1-16А-УХЛ3-КЭАЗ
111376 Вставка плавкая ППН-35-X3-1-20А-УХЛ3-КЭАЗ
120225 Вставка плавкая ППН-35-Х3-1-25А-УХЛ3-КЭАЗ
120229 Вставка плавкая ППН-35-Х3-1-40А-УХЛ3-КЭАЗ
111379 Вставка плавкая ППН-35-X3-1-32А-УХЛ3-КЭАЗ
120232 Вставка плавкая ППН-35-Х3-1-50А-УХЛ3-КЭАЗ
111380 Вставка плавкая ППН-35-X3-1-63А-УХЛ3-КЭАЗ
111381 Вставка плавкая ППН-35-X3-1-80А-УХЛ3-КЭАЗ
111372 Вставка плавкая ППН-35-X3-1-100А-УХЛ3-КЭАЗ
111373 Вставка плавкая ППН-35-X3-1-125А-УХЛ3-КЭАЗ
111375 Вставка плавкая ППН-35-X3-1-160А-УХЛ3-КЭАЗ
111377 Вставка плавкая ППН-35-X3-1-200А-УХЛ3-КЭАЗ
111378 Вставка плавкая ППН-35-X3-1-250А-УХЛ3-КЭАЗ
Плавкие вставки ППН-37 X3 габарит 2 от 40А до 400А
111388 Вставка плавкая ППН-37-X3-2-40А-УХЛ3-КЭАЗ
111391 Вставка плавкая ППН-37-X3-2-50А-УХЛ3-КЭАЗ
111392 Вставка плавкая ППН-37-X3-2-63А-УХЛ3-КЭАЗ
111393 Вставка плавкая ППН-37-X3-2-80А-УХЛ3-КЭАЗ
111382 Вставка плавкая ППН-37-X3-2-100А-УХЛ3-КЭАЗ
111383 Вставка плавкая ППН-37-X3-2-125А-УХЛ3-КЭАЗ
111384 Вставка плавкая ППН-37-X3-2-160А-УХЛ3-КЭАЗ
111385 Вставка плавкая ППН-37-X3-2-200А-УХЛ3-КЭАЗ
111386 Вставка плавкая ППН-37-X3-2-250А-УХЛ3-КЭАЗ
111387 Вставка плавкая ППН-37-X3-2-315А-УХЛ3-КЭАЗ
120250 Вставка плавкая ППН-37-Х3-2-355А-УХЛ3-КЭАЗ
111390 Вставка плавкая ППН-37-X3-2-400А-УХЛ3-КЭАЗ
Плавкие вставки ППН-39 X3 габарит 3 от 63А до 630А
120254 Вставка плавкая ППН-39-Х3-3-63А-УХЛ3-КЭАЗ
111394 Вставка плавкая ППН-39-X3-3-100А-УХЛ3-КЭАЗ
120257 Вставка плавкая ППН-39-Х3-3-125А-УХЛ3-КЭАЗ
111395 Вставка плавкая ППН-39-X3-3-160А-УХЛ3-КЭАЗ
111396 Вставка плавкая ППН-39-X3-3-200А-УХЛ3-КЭАЗ
111397 Вставка плавкая ППН-39-X3-3-250А-УХЛ3-КЭАЗ
111398 Вставка плавкая ППН-39-X3-3-315А-УХЛ3-КЭАЗ
120259 Вставка плавкая ППН-39-Х3-3-355А-УХЛ3-КЭАЗ
111399 Вставка плавкая ППН-39-X3-3-400А-УХЛ3-КЭАЗ
111400 Вставка плавкая ППН-39-X3-3-500А-УХЛ3-КЭАЗ
111401 Вставка плавкая ППН-39-X3-3-630А-УХЛ3-КЭАЗ
120260 Вставка плавкая ППН-39-Х3-3-400А-Т3-КЭАЗ
Плавкие вставки ППН-41 X3 габарит 4 от 630А до 1250А
111404 Вставка плавкая ППН-41-X3-4-630А-УХЛ3-КЭАЗ
111405 Вставка плавкая ППН-41-X3-4-800А-УХЛ3-КЭАЗ
111402 Вставка плавкая ППН-41-X3-4-1000А-УХЛ3-КЭАЗ
111403 Вставка плавкая ППН-41-X3-4-1250А-УХЛ3-КЭАЗ
120268 Вставка плавкая ППН-41-Х3-4A-1000А-УХЛ3-КЭАЗ

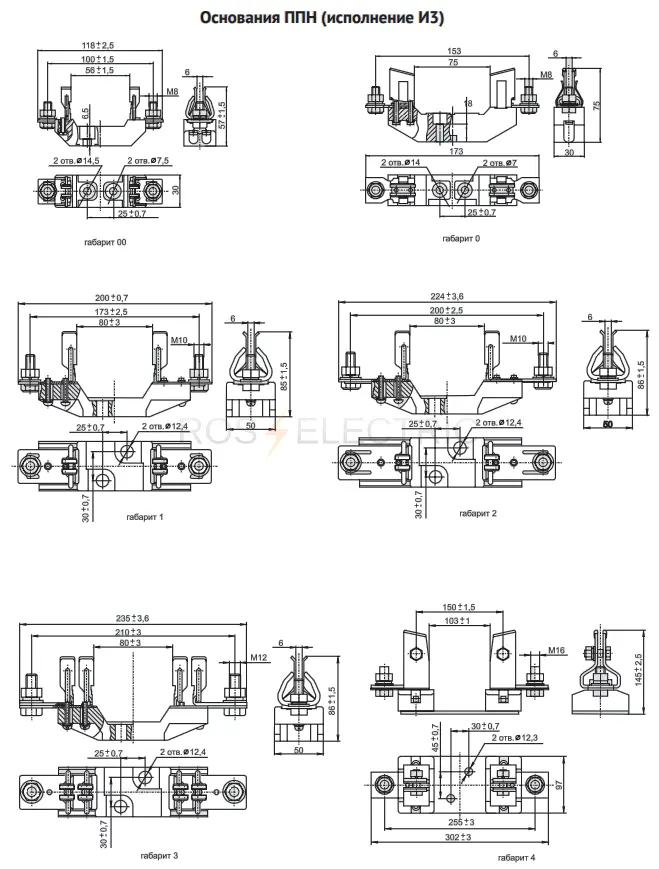

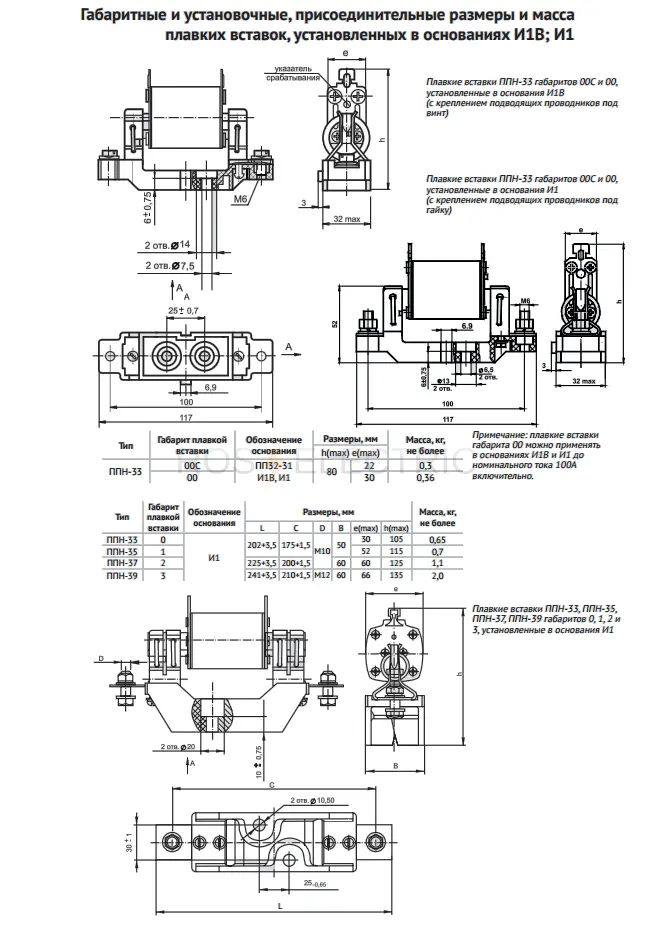

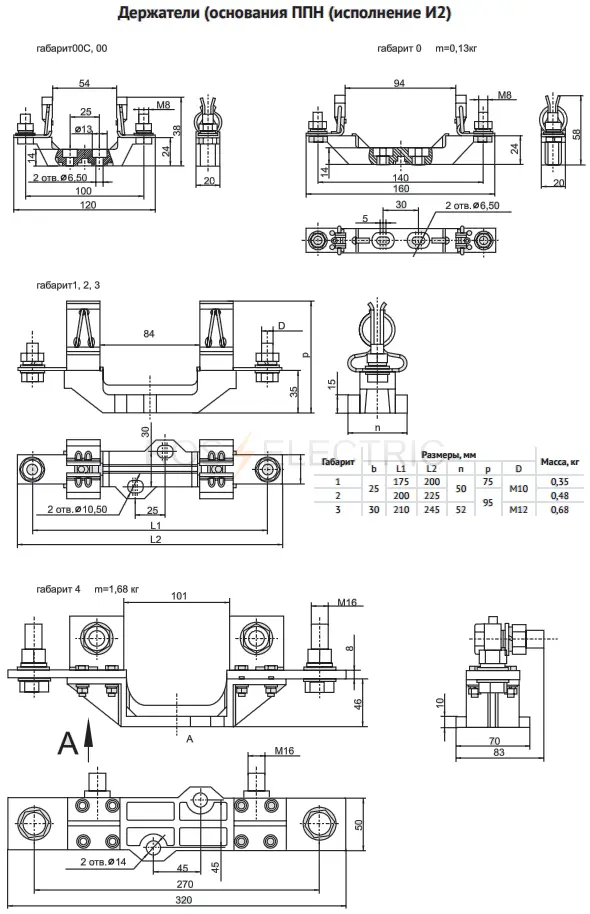

Держатели плавких вставок ППН-33, ППН-35, ППН-37, ППН-39, ППН-41
110444 Основание ППН-0-И3-УХЛ3-КЭАЗ
120014 Основание ППН-00-И1-В-УХЛ3-КЭАЗ
120015 Основание ППН-00-И1-УХЛ3-КЭАЗ
110357 Основание ППН-00-И2-УХЛ3-КЭАЗ
110445 Основание ППН-00-И3-УХЛ3-КЭАЗ
120016 Основание ППН-1-И1-УХЛ3-КЭАЗ
110358 Основание ППН-1-И2-УХЛ3-КЭАЗ
110446 Основание ППН-1-И3-УХЛ3-КЭАЗ
120017 Основание ППН-2-И1-УХЛ3-КЭАЗ
110359 Основание ППН-2-И2-УХЛ3-КЭАЗ
110447 Основание ППН-2-И3-УХЛ3-КЭАЗ
120018 Основание ППН-3-И1-УХЛ3-КЭАЗ
110360 Основание ППН-3-И2-УХЛ3-КЭАЗ
110448 Основание ППН-3-И3-УХЛ3-КЭАЗ
110361 Основание ППН-4-И2-УХЛ3-КЭАЗ
110449 Основание ППН-4-И3-УХЛ3-КЭАЗ
Ручка съёма для плавких вставок ППН
110460 Рукоятка съема ППН/ПН2-УХЛ3-КЭАЗ
110459 Рукоятка съема ППН/ПН2-Ф-УХЛ3-КЭАЗ
