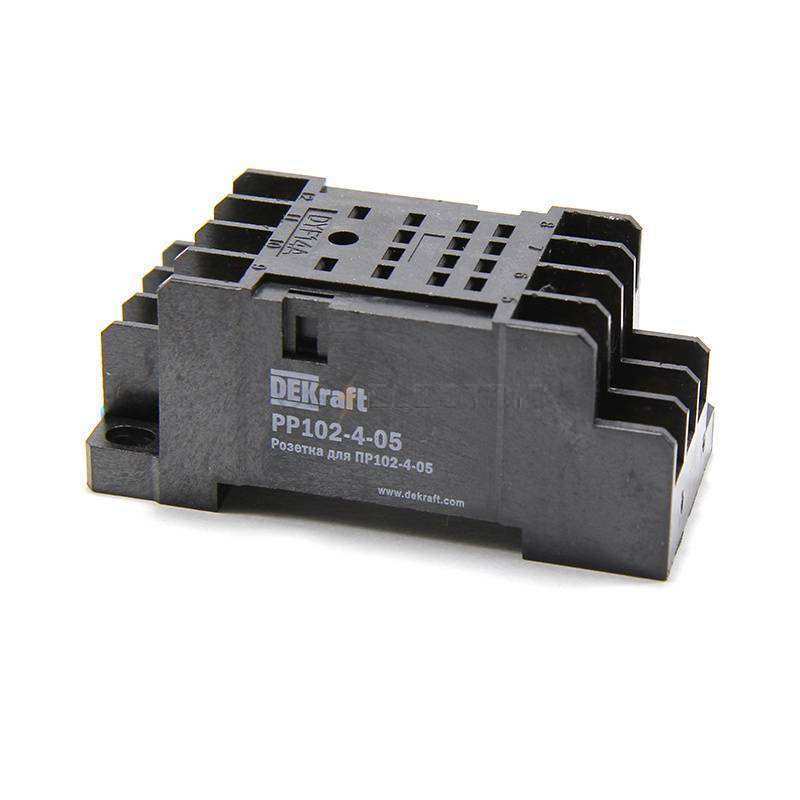

Розетка для ПР102 4 контакта 5А РР-102 DEKraft 23240DEK

Розетки серии РР-102 с фиксирующими скобами Dekraft - предназначены для установки промежуточных реле серии ПР-102 на дин рейку или монтажную панель.
Максимальное сечение подключаемого провода: 10А-2.5мм2, 5А и 3А -1,5мм2.
Принцип действия
Промежуточное реле серии ПР-102 – это дистанционно управляемый коммутационный аппарат, позволяющий коммутировать нагрузки переменного и постоянного тока.
Реле состоит из следующих частей:
катушка реле — сердечник и обмотка на этом сердечнике,
толкатель — управляет контактными группами,
контактная группа — переключающий контакт, состоящий из двух неподвижных и одного подвижного контакта,
светодиодная индикация — светодиод, предназначенный для индикации включения.
При подаче номинального напряжения на контакты катушки реле толкатель притягивается к сердечнику. Он, в свою очередь, перемещает подвижный контакт от первого неподвижного контакта ко второму неподвижному контакту и одновременно с переключением включается светодиодная индикация реле. Промежуточное реле оснащено втычными контактами, которые обеспечивают быстрый монтаж в розетку серии РР-102 с фиксирующими скобами, которые удерживают промежуточное реле в розетке.
Розетка серии РР-102 устанавливается на дин рейку или монтажную панель и оснащена виттовыми зажимами выводов переключающих контактов и катушки реле.
Номинальное рабочее напряжение Ue, В 250 AC 30 DC
Номинальный ток, А 10, 5, 3.
Количество переключающих контактов 2, 3, 4.
Сопротивление контактов, мОм ≤ 50
Коммутационная стойкость, циклов В-О, не менее 15*105
Механическая стойкость, циклов В-О, не менее 107
Число операций в час 1800
Время включения, мс ≤ 20
Время отключения, мс ≤ 20
Условие эксплуатации УХЛ4
Индикация LED
Номинальное напряжение катушки управления Uc, В 12, 24, 220 AC
12, 24 DC
Напряжение срабатывания, % от номинального 80-110 AC
75-110 DC
