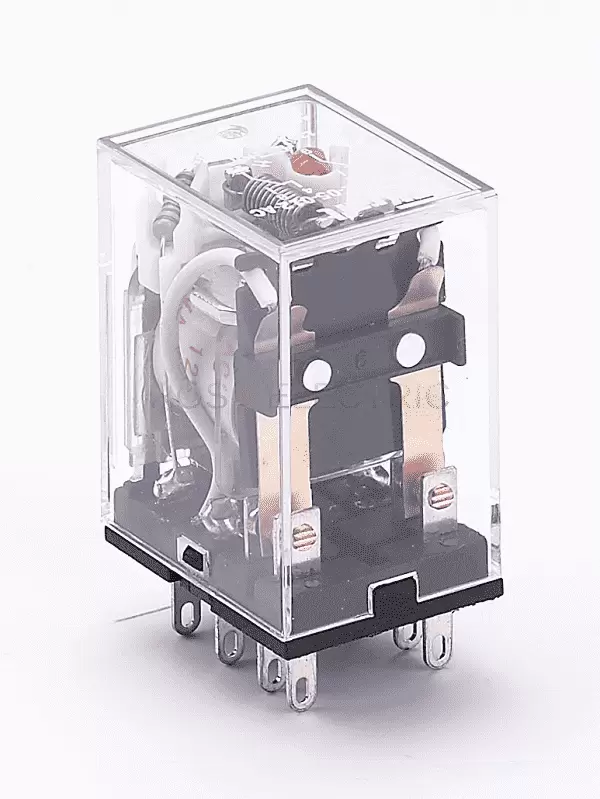

Промежуточное реле 2 конт. с инд. LED 5А 220В AC ПР-102 DEKraft 23215DEK

Промежуточное реле 2 конт. с инд. LED 5А 220В AC ПР-102 DEKraft 23215DEK

Артикул: 23215DEK

Промежуточные реле серии ПР-102 Dekraft - предназначены для управления нагрузками небольшой мощности, требующие большого количества включений/отключений. (автоматика инженерного оборудования зданий, насосов, систем вентиляции, отопления, освещения и т.д. коммутации электрических цепей переменного и постоянного тока).
Номинальное напряжение катушки управления Uc: 220В AC.
Номинальный ток: 5А.
Количество переключающих контактов: 2.

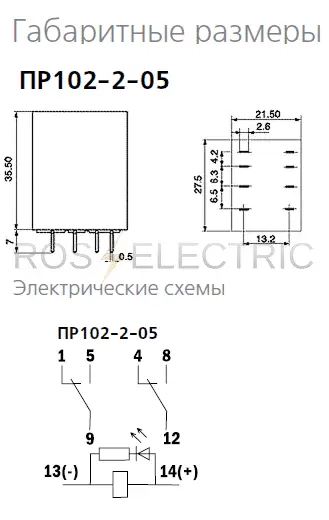

Размер (ДхШхВ): 27х21х35 (без контактов).
Высота контактов: 7,1 мм.
Используется с розеткой (колодкой): 23238DEK РР-102-2-5А
Индикация LED.
Номинальное рабочее напряжение Ue, В: 250 AC 30 DC.
Сопротивление контактов, мОм ≤ 50.
Коммутационная стойкость, циклов В-О, не менее: 15*105.
Механическая стойкость, циклов В-О, не менее: 107.
Число операций в час: 1800.
Время включения, мс: ≤ 20.
Время отключения, мс: ≤ 20.
Условие эксплуатации УХЛ4.
Напряжение срабатывания, % от номинального 80-110 AC
75-110 DC
Максимальное сечение подключаемого провода, мм2 10А-2.5мм2, 5А и 3А -1,5мм2
Принцип действия
Промежуточное реле серии ПР-102 – это дистанционно управляемый коммутационный аппарат, позволяющий коммутировать нагрузки переменного и постоянного тока.
Реле состоит из следующих частей:
катушка реле — сердечник и обмотка на этом сердечнике,
толкатель — управляет контактными группами,
контактная группа — переключающий контакт, состоящий из двух неподвижных и одного подвижного контакта,
светодиодная индикация — светодиод, предназначенный для индикации включения.
При подаче номинального напряжения на контакты катушки реле толкатель притягивается к сердечнику. Он, в свою очередь, перемещает подвижный контакт от первого неподвижного контакта ко второму неподвижному контакту и одновременно с переключением включается светодиодная индикация реле. Промежуточное реле оснащено втычными контактами, которые обеспечивают быстрый монтаж в розетку серии РР-102 с фиксирующими скобами, которые удерживают промежуточное реле в розетке.
Тип устройства (изделия) Реле стандартные
Номинальный ток
Номинальное напряжение катушки (питания цепи) управления 230В AC
Количество и вид контактов 2 CO (DPDT) переключающих контакта
Материал контактов AgNi
Светодиодный индикатор (LED) состояния реле есть
Кнопка "тест" нет
Наличие механического индикатора нет
Наличие защитного диода нет
