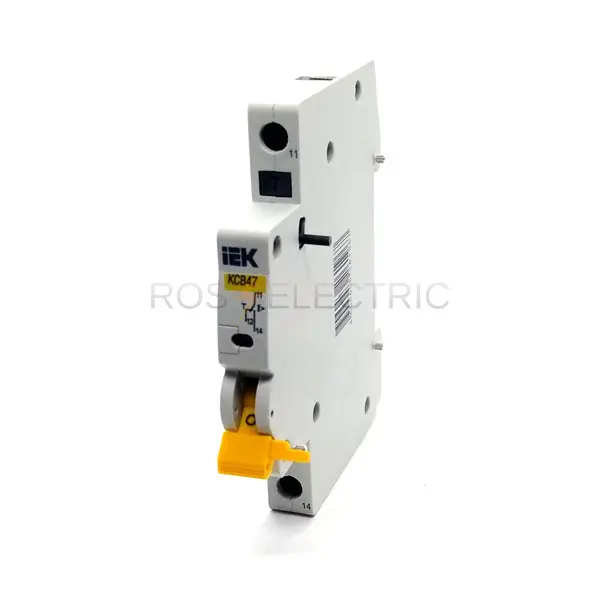

Контакт состояния КСВ47 на DIN-рейку MVA00D-AK-1

КС47 и КСВ47 служат для получения информации о состоянии автоматических выключателей ВА47 29 и ВА47 100 в системах автоматизации технологических процессов или защиты конкретных объектов. КС47 выполняет функцию дополнительного контакта автоматического выключателя или дифференциального автомата. Переключение контактов КС47 происходит, даже если рукоятка управления выключателя удерживается во взведенном положении. КСВ47 выполняет функцию дополнительного контакта и сигнализации положения механизма взвода автоматического выключателя или дифференциального автомата. После установки модуля КСВ47 в зацепление с механизмом автоматического выключателя (ВА) или дифференциального автомата (АД) при первом включении происходит переключение контактов. Контакты КСВ47 остаются замкнутыми (разомкнутыми) и при ручном отключении ВА или АД. Переключение контактов произойдет только при срабаты ва нии выключателя от сверх токов (перегрузки или короткого замыкания). В верхней части модуля предусмотрена площадка, при нажатии на которую происходят принудительный сброс механизма и переключение контактов.
