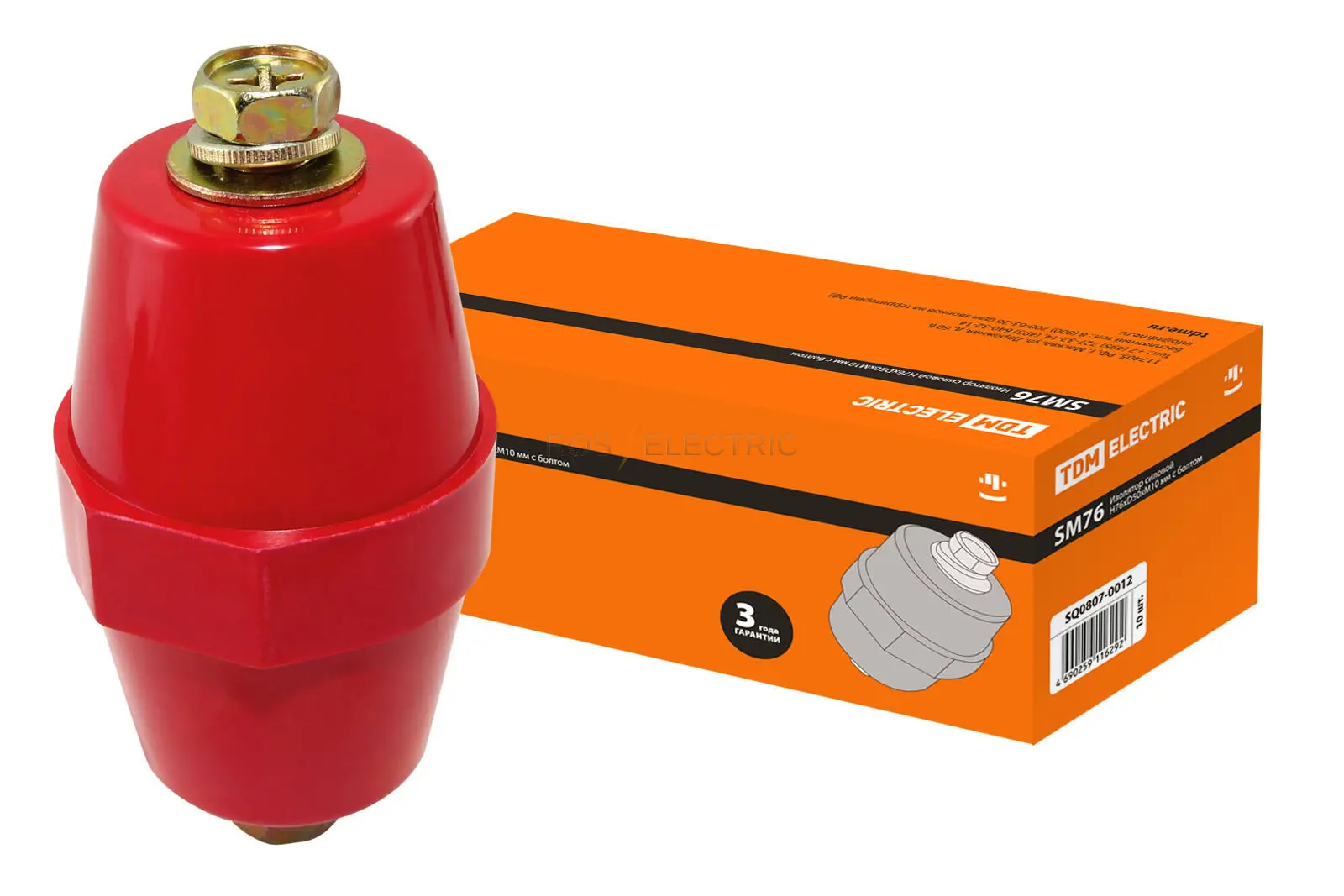

Изолятор SM76 силовой H76xD50xM10мм с болтом 1250А 25кВ SQ0807-0012

Изоляторы шинные "Лесенка" ТДМ - предназначены для крепления токоведущих шин внутри силовых шкафов или сборок, а также для неподвижной фиксации и изоляции частей, находящихся под напряжением, от корпуса и панелей сборки.
Материал: негорючий диэлектрический пластик, армированный стекловолокном.
Внутрение латунные гайки для крепления шин.
Изолятор крепится с одной стороны с помощью болта к монтажной пластине или корпусу, с другой стороны к изолятору крепится токоведущая шина.
В комплекте с болтом идет шайба Гровера, которая предотвращает самоотвинчивание болта.
Каждая шина устанавливается минимум на двух изоляторах (на концах шины).
Пробивное напряжение: 25кВ.
Максимальный рабочий ток: 1250А.
Резьба внутренней гайки: М1.

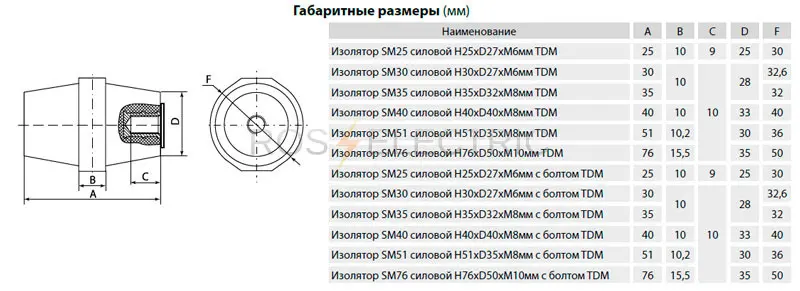

Артикулы и изделия:
SQ0807-0007 Изолятор SM25 силовой Н25хD27хМ6мм с болтом 275А 6кВ
SQ0807-0008 Изолятор SM30 силовой Н30хD27хМ6мм с болтом 380А 8кВ
SQ0807-0009 Изолятор SM35 силовой H35xD32xM8мм с болтом 380А 10кВ
SQ0807-0010 Изолятор SM40 силовой Н40хD40хМ8мм с болтом 475А 12кВ
SQ0807-0011 Изолятор SM51 силовой H51xD35xM8мм с болтом 680А 15кВ
SQ0807-0012 Изолятор SM76 силовой H76xD50xM10мм с болтом 1250А 25кВ
