DT-5505 Цифровой мегаомметр 481578
Мегаомметр CEM DT-5505 — диагностирует целостность электроцепей и электрооборудования (выдает испытательный ток до 200 мА). Устройство суммарно измеряет сопротивление изоляции в пределах от 125 кОм до 4000 МОм.
Измеряет кабельную продукцию на сопротивление изоляции (40 Ом и 400 Ом). Фиксирует значения напряжения постоянного и переменного тока — до 1000 В и до 750 В соответственно.

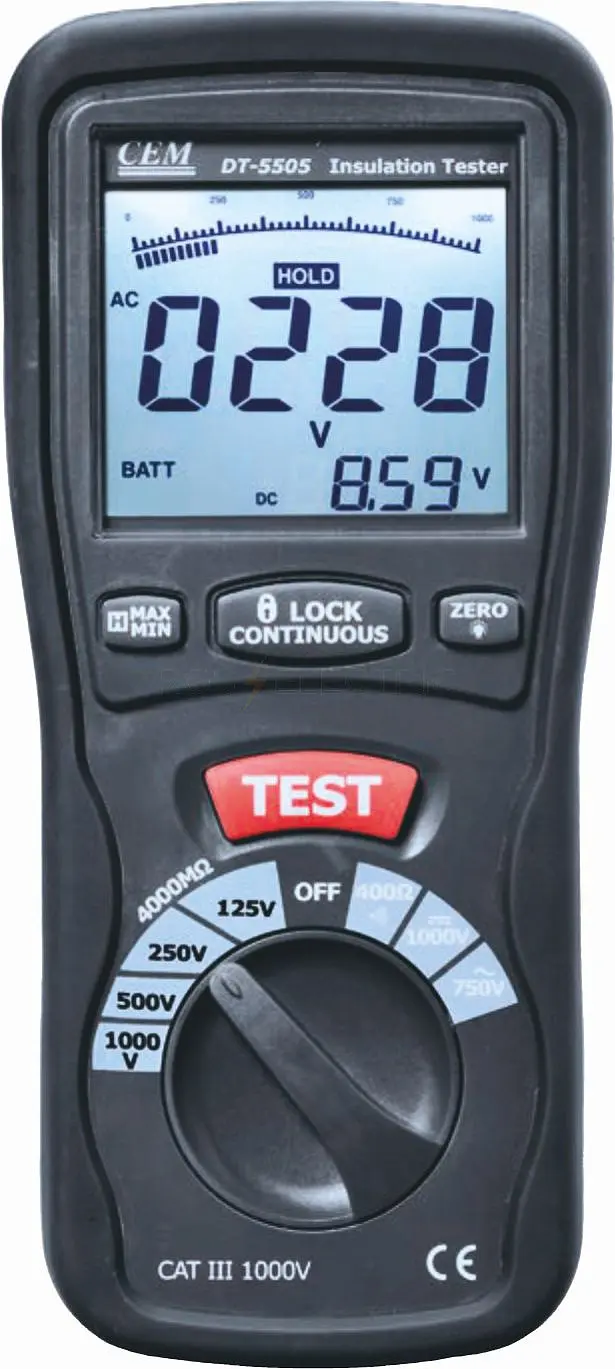

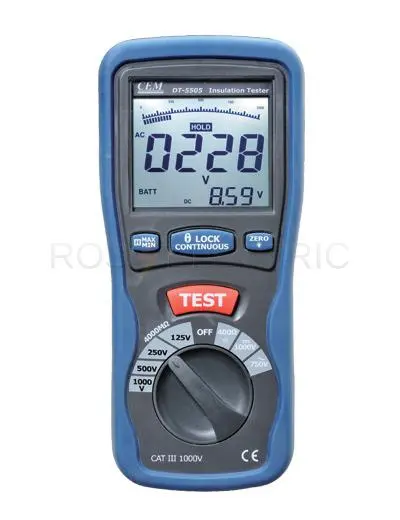

ЖК дисплей. Цифровой экран с подсветкой позволяет работать без освещения. Показывает полученные значения через графическую 40-полосную шкалу и выдает показания в цифровом виде — 4 режима отображают испытательные напряжения в пределах 125 В, 250 В, 500 В, 1 кВ. Для удобства эксплуатации прибор фиксирует минимальные и максимальные значения и удерживает их на табло для дальнейшего снятия показаний.
Автоматические функции. Проверяет отсутствие питания в цепи перед началом измерений. Проставить нуль можно вручную, либо аппарат сделает это автоматически. После диагностики и работ разряжает емкостные элементы электрической цепи.
Аккумулятор. Уходит в «спящий режим» после 10 минут от последнего использования, что увеличивает эксплуатационный ресурс батареи. Оповещает пользователя о разряде устройства через индикатор.
Особенности:
- Индикация подачи испытательного напряжения.
- Индикация выхода за границы диапазона измерения («OL»).
- Соответствие стандарту IEC 61010-1.
- Настольная подставка, крепление для ремешка.
Технические характеристики DT-5505:
1. Измеритель сопротивления изоляции (мегомметр)
Тест. сигнал
Макс. предел
Погрешность
Дискр.
125В
–0...+10%
1мА
при 125 кОм
0,125...4,000 МОм
±(2% + 10 е.м.р.)
0,001 МОм
4,001...40,00 МОм
0,01 МОм
4,01...400,0 МОм
±(4% + 5 е.м.р.)
0,1 МОм
400,01...4000 МОм
±(5% + 5 е.м.р.)
1 МОм
250В
–0...+10%
1мА
при 250 кОм
0,250...4,000 МОм
±(2% + 10 е.м.р.)
0,001 МОм
4,001...40,00 МОм
0,01 МОм
4,01...400,0 МОм
±(3% + 5 е.м.р.)
0,1 МОм
400,01...4000 МОм
±(4% + 5 е.м.р.)
1 МОм
500В
–0...+10%
1мА
при 500 кОм
0,500...4,000 МОм
±(2% + 10 е.м.р.)
0,001 МОм
4,001...40,00 МОм
0,01 МОм
4,01...400,0 МОм
±(2% + 5 е.м.р.)
0,1 МОм
400,01...4000 МОм
±(4% + 5 е.м.р.)
1 МОм
1000В
–0...+10%
1мА
при 1000 кОм
1,000...4,000 МОм
±(3% + 10 е.м.р.)
0,001 МОм
4,001...40,00 МОм
±(2% + 10 е.м.р.)
0,01 МОм
4,01...400,0 МОм
±(2% + 5 е.м.р.)
0,1 МОм
400,01...4000 МОм
±(4% + 5 е.м.р.)
1 МОм
2. Измеритель электрических параметров (мультиметр)
Параметр
Макс. предел
Погрешность
Дискр.
Напряжение постоянного тока
1000В
±(0,8% + 5 е.м.р.)
1В
• Выходной импеданс: 10 МОм
• Защита от перегрузки: 1000В (RMS)
Напряжение переменного тока
750В
±(1,2% + 10 е.м.р.)
1В
• Выходной импеданс: 10 МОм
• Защита от перегрузки: 750В (RMS)
Сопротивление участка цепи
40,00 Ом
±(1,2% + 3 е.м.р.)
0,01 Ом
400,0 Ом
0,1 Ом
• Макс. напряжение холостого хода: 5,8В
• Защита от перегрузки: 250В (RMS)
Проверка целостности участка цепи («прозвонка»)
Пороговое сопротивление
35 Ом
Макс. напряжение холостого хода
5,8В
Защита от перегрузки
250В (RMS)
Ток короткого замыкания
200...220мА при 0 Ом
3. Общие параметры
Параметр
Значение
Скорость выборки, изм./с
2,5
Цифровой индикатор
4-разрядный, 1 шт.
Питание прибора
Элементы питания типа АА (1,5В), 6 шт.
Условия эксплуатации
0...40°С, ≤ 80%RH
Условия хранения
−10...60°С, ≤ 70%RH
Размеры, мм вес (с АА), г
205×92×50 603
Соответствие стандартам
IEC 61010-1
Комплектация DT-5505:
Наименование
Количество
1. Прибор
1 шт.
2. Измерительные щупы
2 шт.
3. Щуп с зажимом типа «Крокодил»
1 шт.
4. Батарея типа АА (1,5В)
6 шт.
5. Ремешок
1 шт.

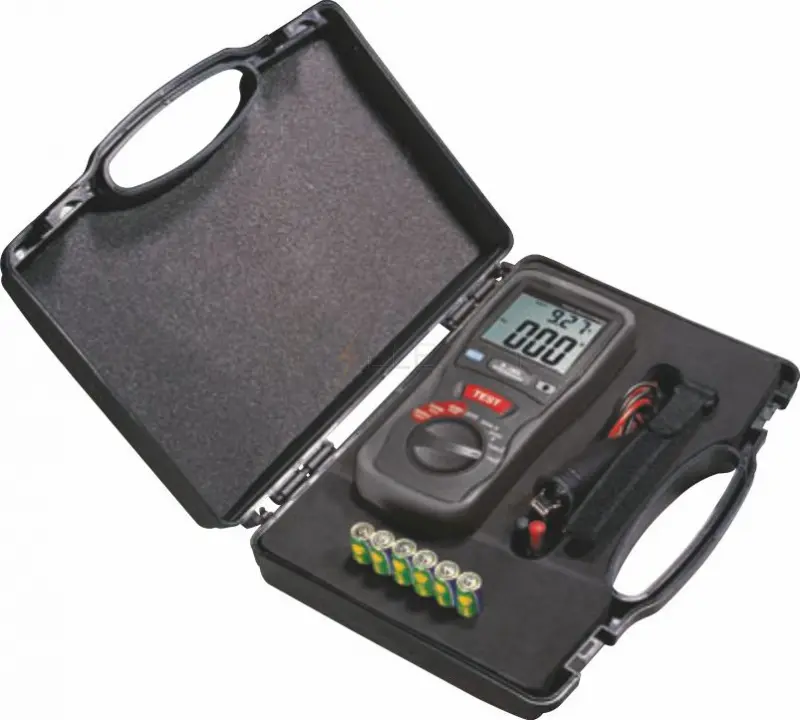

6. Чемодан пластиковый
1 шт.
7. Руководство по эксплуатации
1 шт.
