Высоковольтный измеритель DT-6605 сопротивления изоляции представляет собой портативный прибор, предназначенный в первую очередь для измерения напряжения переменного/постоянного тока, сопротивления, прозвонки цепи / измерения сопротивления изоляции.
Данный мегаомметр представляет собой управляемый микрокомпьютер, 4-х диапазонный высоковольтный измеритель сопротивления изоляции, предназначенный для измерения сопротивления изоляции, напряжения переменного/постоянного тока, прозвонки цепи/ измерения сопротивления изоляции. Он разработан в соответствии со следующими стандартами безопасности: IEC 61010-1 (CAT IV 600 В Степень загрязнения 2) и IEC 61010-031 (требования безопасности к щупам электрическим ручным для электрических измерений и испытаний)
- Диапазон испытания изоляции: от 0,1 МОм до 60 ГОм
- Напряжение испытания изоляции: 500 В, 1000 В, 2500 В, 5000 В
- Напряжение переменного/постоянного тока: от 0,5 В до 600 В
- Тестирование электропроводности цепи при 200 мА
- Сопротивление: от 0,1 Ом до 6 кОм
- Функция автоматической разрядки и функция предупреждения о наличии испытательного высокого напряжения.
При измерении сопротивления изоляции цепей с ёмкостной составляющей происходит автоматическая разрядка этих цепей после окончания измерения. Разрядку можно увидеть на аналоговой гистограмме.
- Функция выбора уровней подсветки для облегчения работы в тускло освещённом месте или при работе в ночное время.
- Предупреждающие символы схемы под напряжением плюс звуковой аварийный сигнал.
- Если схема находится под напряжением, то проверка изоляции будет невозможна при напряжении выше 30 В для дополнительной защиты пользователя.
- Функция автоматического отключения питания прибора и проверки зарядки батареи.
- С помощью функции измерения по таймеру процесс измерения выполняется автоматически в заданное время.
- Измерение с учётом коэффициента поляризации (PI)
Коэффициент поляризации можно измерить с помощью функции автоматического измерения соотношения сопротивления в 1 мин. и 10 мин. двух моментов времени и автоматически (Pass/Fail). - С коэффициентом остаточной поляризации (DAR)
Коэффициент остаточной поляризации рассчитывается с помощью функции автоматического измерения соотношения сопротивления в 30 сек. и 1 мин. в двух моментах времени и автоматически (Pass/Fail). - Автоматическое ранжирование с максимальным индуцируемым числом 6000 на ЖК-дисплее и аналоговой гистограмме.
- Относительные значения МАКСИМУМА/МИНИМУМА, ПИКА и функции удержания данных для измерений напряжения постоянного/переменного тока.
- Источник питания: 8 батарей (LR14/R14) по 1,5 В
Характеристики DT-6605 Мегаомметр:
Измерение сопротивления изоляции
Номинальное напряжение
500В
1000В
2500В
5000В
Диапазон измерений (автоматически й выбор)
0,005 - 6,000 МОм
6,01 - 60,00 МОм
60,1 - 600,0 МОм
0,61 – 6,00 ГОм
0,005 - 6,000 МОм
6,01 - 60,00 МОм
60,1 - 600,0 МОм
0,61 – 6,00 ГОм
0,05 - 60,00 МОм
60,1 - 600,0 МОм
0,61 – 6,00 ГОм
6,1 – 60,0 ГОм
0,05 - 60,00 МОм
60,1 - 600,0 МОм
0,61 – 6,00 ГОм
6,1 – 60,0 ГОм
Напряжение холостого хода
Постоянный ток
500В
+20%,-0%
Постоянный ток
1000В
+20%,-0%
Постоянный ток
2500В
+20%,-0%
Постоянный ток
5000В
+20%,-0%
Номинальный ток
1 - 1,2 мА
(при нагрузке в
0,5 МОм)
1 - 1,2 мА
(при нагрузке в 1
МОм)
1 - 1,2 мА
(при нагрузке в
2,5 МОм)
1 - 1,2 мА
(при нагрузке в 5
МОм используйте сетевой адаптер)
Ток короткого замыкания
Около 1 мА
Погрешность
±2,5% от снятия показаний ±15 число цифр (при 0,005 - 600,0 МОм)
±3% от снятия показаний ±15 число цифр (при 0,61 - 6,00 ГОм)
±4% от снятия показаний ±15 число цифр (при 6,1 - 60,0 ГОм)
Диапазон напряжений на мониторе
от 5 до 6000В постоянного тока (разрешение 1В) погрешность ±1,5% от снятия показаний ±5 число цифр
Примечание: Этот монитор используется для проверки электрических зарядов, хранящихся на испытываемом оборудовании, с целью выявления разрядки. Измеренное значение напряжения, отображённое на ЖК-дисплее, является эталонной величиной. Прибор показывает неточные значения при напряжении более 30 В.
Измерение напряжения постоянного/переменного тока
Диапазон
Разрешение
Погрешность
Напряжение постоянного тока
0,5 - 600,0 В
0,1 В
±1,0% от снятия показаний ±5 число цифр
Напряжение переменного тока (от 40 до 400Гц)
0,5 - 600,0 В
0,1 В
±1,0% от снятия показаний ±5 число цифр (от 40 до 60Гц)
±2,5% от снятия показаний ±10 число цифр (от 61 до 400Гц)
Измерение низкого сопротивления и прозвонка цепи
Диапазон
Разрешение
Погрешность
Сопротивление (автоматический выбор)
0,1 - 600,0 Ом
0,1 Ом
±1,5% от снятия показаний ±10 число цифр
601 - 6,000 кОм
0,001 кОм
±1,5% от снятия показаний ±15 число цифр
Звуковой сигнал при прозвонке цепи: 50 Ом
Ток короткого замыкания: 200 мА
Напряжение испытания холостого хода: 4,5 В
Комплектация Мегомметра DT-6605
№
Описание
Количество
1.
Руководство по эксплуатации. Паспорт
1 шт.
2.
Один щуп чёрного тестового провода с одним зажимом «крокодил»
1 шт.
3.
Один щуп зелёного тестового провода с одним зажимом «крокодил»
1 шт.
4.
Один щуп красного тестового провода с одним зажимом «крокодил»
1 шт.
5.
Два щупа красного тестового провода с одним зажимом «крокодил»
1 шт.
6.
Батареи R14 по 1,5В
8 шт.
7.
Кейс для хранения
1 шт.
8.
Сетевой адаптер (входное напряжение от 110 до 230 В, частотный диапазон 50/60 Гц, выходное напряжение постоянного тока 1,5 В, сила тока 1,0 А)
1 шт.
DT-5503 представляет собой компактный прибор с несложным функционалом. Речь идет про аналоговый тестер. В модели предусмотрено три варианта проверки изоляции: 250 В, 500 В, а также 1000 В. Диапазон электрической проводимости составляет 3 Ом, а сопротивления — 500 Ом. Для удобства использования прибор может издавать звуковой сигнал. Отображение переменного тока в электросети осуществляется оперативно.
Параметры
Представленная модель имеет большой ЖК-дисплей с двойным экраном. Данные хорошо заметны даже при условии плохой видимости. Подсветка позволяет работать в условиях недостаточного освещения. Корпус прибора изготовлен из литой пластмассы высокой прочности. Также предусмотрена удвоенная изоляция. При работе в новых местах на помощь приходит функция информирования о напряжении, выходящем за установленное значение. Она не допустит поражения током. Изоляционные качества проводника — не единственная задача прибора. Также он показывает реальное напряжение переменного тока в электросети.
Среди других полезных дополнений DT-5503 можно выделить функцию «установки с нуля», а также демонстрация данных измерения на ЖК-дисплее.
Технические характеристики
Тестовое напряжение постоянного тока
250 В, 500 В, 1000 В
Диапазоны измерений (средняя шкала значений)
Мультиметр с функцией мегаомметра DT-5500 — устройство для прозвона электрической линии с силой тока 200 мА, диагностирует целостность сопротивления изоляции, применяет ток силой 1 мА при номинальном напряжении. Портативный гаджет автоматически устанавливает нуль. Сфера применения прибора расширяется за счет измерения фактического переменного и постоянного напряжения.
Определяет свойства и сопротивление изоляционных материалов. Исследует токоведущие проводники с сопротивлением до 2 ГОм.
LCD дисплей. Прибор наделен двухуровневым ЖК экраном с подсветкой — работу можно осуществлять в плохо освещенных зонах работ. Выводит показания на два уровня дисплея, для быстрого анализа и сравнения показателей. Удерживает исследуемые значения на дисплее, для удобства пользователя.
Особенности:
- индикация разряда аккумулятора;
- защита от перегрузки тестера;
- авто функция оповещения пользователя о высоком напряжении;
- прибор оснащен мощным корпусом с двойной изоляцией;
- диапазон измерений переменного и постоянного напряжения — 750 В и до 100 В соответственно.
Технические характеристики:
Диапазон
Максимальное разрешение
Точность
Напряжение Переменный ток
750
1В
±1,2% показания ±10digits
Напряжение Постоянный ток
1000 В
1В
±0,8% показания ±3digits
Сопротивление
200Ω, 2000Ω
0,1Ω, 1Ω
±1% показания ±2digits
Сопротивление изоляции
200MΩ, 2000MΩ
100KΩ ~ 1 МОм
±3,5% показания ±5digits
20MΩ (5520 только)
10КΩ
±3,5% показания ±5digits
Test Voltage
250 В-200МΩ/500V-200MΩ / 1000-2000МΩ, (500 В-200МΩ только 5520)
Прозвонка
Активный уровень звука: ≤ 40Ω, Испытательный ток ≤ 200mA
Рабочая температура.
0℃~40℃(<80% RH)
Температура хранения.
-10℃~60℃(<70% RH)
Источник питания
1,5 В «АА» размер батареи × 6
Размеры
200 мм*92мм*50 мм
Вес
582g

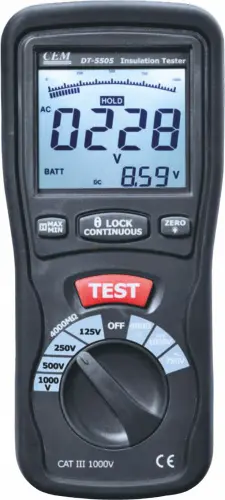

Мегаомметр CEM DT-5505 — диагностирует целостность электроцепей и электрооборудования (выдает испытательный ток до 200 мА). Устройство суммарно измеряет сопротивление изоляции в пределах от 125 кОм до 4000 МОм.
Измеряет кабельную продукцию на сопротивление изоляции (40 Ом и 400 Ом). Фиксирует значения напряжения постоянного и переменного тока — до 1000 В и до 750 В соответственно.
ЖК дисплей. Цифровой экран с подсветкой позволяет работать без освещения. Показывает полученные значения через графическую 40-полосную шкалу и выдает показания в цифровом виде — 4 режима отображают испытательные напряжения в пределах 125 В, 250 В, 500 В, 1 кВ. Для удобства эксплуатации прибор фиксирует минимальные и максимальные значения и удерживает их на табло для дальнейшего снятия показаний.
Автоматические функции. Проверяет отсутствие питания в цепи перед началом измерений. Проставить нуль можно вручную, либо аппарат сделает это автоматически. После диагностики и работ разряжает емкостные элементы электрической цепи.
Аккумулятор. Уходит в «спящий режим» после 10 минут от последнего использования, что увеличивает эксплуатационный ресурс батареи. Оповещает пользователя о разряде устройства через индикатор.
Особенности:
- Индикация подачи испытательного напряжения.
- Индикация выхода за границы диапазона измерения («OL»).
- Соответствие стандарту IEC 61010-1.
- Настольная подставка, крепление для ремешка.
Технические характеристики DT-5505:
1. Измеритель сопротивления изоляции (мегомметр)
Тест. сигнал
Макс. предел
Погрешность
Дискр.
125В
–0...+10%
1мА
при 125 кОм
0,125...4,000 МОм
±(2% + 10 е.м.р.)
0,001 МОм
4,001...40,00 МОм
0,01 МОм
4,01...400,0 МОм
±(4% + 5 е.м.р.)
0,1 МОм
400,01...4000 МОм
±(5% + 5 е.м.р.)
1 МОм
250В
–0...+10%
1мА
при 250 кОм
0,250...4,000 МОм
±(2% + 10 е.м.р.)
0,001 МОм
4,001...40,00 МОм
0,01 МОм
4,01...400,0 МОм
±(3% + 5 е.м.р.)
0,1 МОм
400,01...4000 МОм
±(4% + 5 е.м.р.)
1 МОм
500В
–0...+10%
1мА
при 500 кОм
0,500...4,000 МОм
±(2% + 10 е.м.р.)
0,001 МОм
4,001...40,00 МОм
0,01 МОм
4,01...400,0 МОм
±(2% + 5 е.м.р.)
0,1 МОм
400,01...4000 МОм
±(4% + 5 е.м.р.)
1 МОм
1000В
–0...+10%
1мА
при 1000 кОм
1,000...4,000 МОм
±(3% + 10 е.м.р.)
0,001 МОм
4,001...40,00 МОм
±(2% + 10 е.м.р.)
0,01 МОм
4,01...400,0 МОм
±(2% + 5 е.м.р.)
0,1 МОм
400,01...4000 МОм
±(4% + 5 е.м.р.)
1 МОм
2. Измеритель электрических параметров (мультиметр)
Параметр
Макс. предел
Погрешность
Дискр.
Напряжение постоянного тока
1000В
±(0,8% + 5 е.м.р.)
1В
• Выходной импеданс: 10 МОм
• Защита от перегрузки: 1000В (RMS)
Напряжение переменного тока
750В
±(1,2% + 10 е.м.р.)
1В
• Выходной импеданс: 10 МОм
• Защита от перегрузки: 750В (RMS)
Сопротивление участка цепи
40,00 Ом
±(1,2% + 3 е.м.р.)
0,01 Ом
400,0 Ом
0,1 Ом
• Макс. напряжение холостого хода: 5,8В
• Защита от перегрузки: 250В (RMS)
Проверка целостности участка цепи («прозвонка»)
Пороговое сопротивление
35 Ом
Макс. напряжение холостого хода
5,8В
Защита от перегрузки
250В (RMS)
Ток короткого замыкания
200...220мА при 0 Ом
3. Общие параметры
Параметр
Значение
Скорость выборки, изм./с
2,5
Цифровой индикатор
4-разрядный, 1 шт.
Питание прибора
Элементы питания типа АА (1,5В), 6 шт.
Условия эксплуатации
0...40°С, ≤ 80%RH
Условия хранения
−10...60°С, ≤ 70%RH
Размеры, мм вес (с АА), г
205×92×50 603
Соответствие стандартам
IEC 61010-1

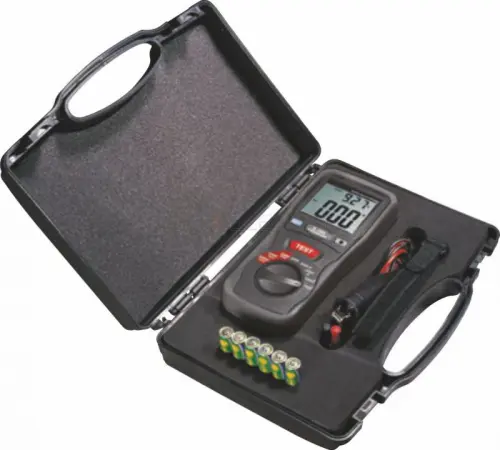

Комплектация DT-5505:
Наименование
Количество
1. Прибор
1 шт.
2. Измерительные щупы
2 шт.
3. Щуп с зажимом типа «Крокодил»
1 шт.
4. Батарея типа АА (1,5В)
6 шт.
5. Ремешок
1 шт.
6. Чемодан пластиковый
1 шт.
7. Руководство по эксплуатации
1 шт.
