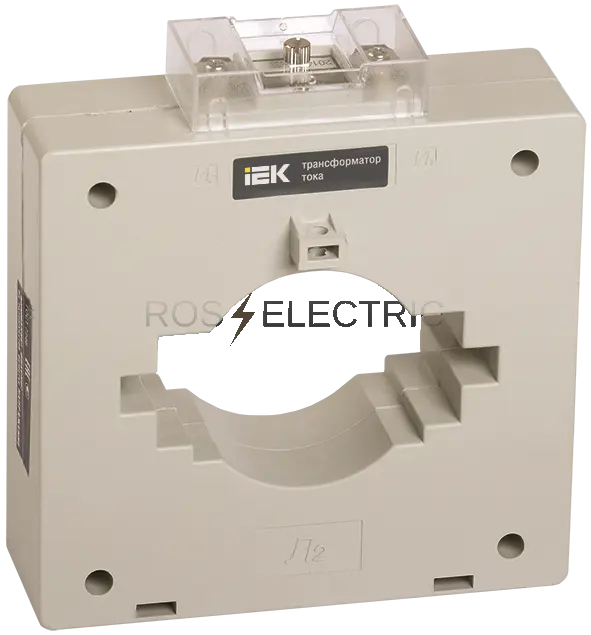

Трансформатор тока ТШП-0,66 1200/5А 15ВА 0,5S 100 IEK ITB60-3-15-1200

Трансформатор тока ТШП-0,66 IEK — шинный трансформатор в пластиковом корпусе, предназначен для применения в схемах учета электроэнергии при расчетах с потребителями, в системах коммерческого учета, а также для передачи измерительных сигналов приборам защиты и управления.

Модель соответствует требованиям ГОСТ 7746 и имеет свидетельство об утверждении типа средств измерений. Корпус выполнен из самозатухающего пластика, что обеспечивает дополнительную пожарную безопасность.

Основные технические характеристики:
Модель/исполнение: преобразователь тока с первичной обмоткой
Номинальный первичный ток: 1200 А
Номинальный вторичный ток: 5 А
Класс точности: 0,5S
Номинальная вторичная полная мощность: 15 ВА
Номинальное напряжение: 660 В
Наибольшее рабочее напряжение: 0,72 кВ
Номинальная частота: 50 Гц
Фактор ограничения перенапряжения: FS 5
Номинальный коэффициент безопасности вторичной обмотки (Кбном): 5
Диаметр проёма: 100 мм
С медной шиной: Нет
Установка на защёлках: Нет
Вторичное подключение: винтовое соединение
С защитой от прикосновения: Да
Калиброванный: Да
Количество первичных входов: 1
Степень защиты: IP20
Климатическое исполнение: УХЛ3
Температура эксплуатации: от –45 до +50 °С
Рабочее положение: любое
Межповерочный интервал: 8 лет
Гарантийный срок: 5 лет

Комплект поставки:
Трансформатор тока – 1 шт.
Крышка для защиты клемм вторичной обмотки – 1 шт.
Крепёжные элементы для установки на монтажную панель и фиксации шины
Цветные наклейки для маркировки фаз

Дополнительные преимущества: компактные габариты и малый вес позволяют существенно экономить место в распределительном шкафу. Входящая в комплект крышка для клемм вторичной обмотки, крепёжные элементы и цветные наклейки для маркировки фаз делают монтаж максимально удобным и безопасным. Класс точности 0,5S обеспечивает повышенную точность измерений в области малых токов, что особенно важно для систем коммерческого учета электроэнергии.
